Крепление стропил двухскатной крыши. Элементы входящие в каркас крыши

02.07.2022 в 07:52

Крепление стропил двухскатной крыши. Элементы входящие в каркас крыши

Мауэрлат как его часто называют (фундамент для крыши) — опорный брус для стропил, установленный на верхнюю часть стен дома, равномерно распределяющий нагрузку на здание. В доме из дерева, мауэрлатом выступает последний ряд сруба.

Установка мауэрлата на кирпичные либо блочные стены производиться с помощью мощных анкеров. Мауэрлат изготавливается из высушенной древесины, обработанной защитным противопожарным и противогрибковым средством, сечением от 100х100мм. до 150х150 мм.

Стропильные ноги — устанавливаются парами, с двух сторон крыши и закрепляются на коньке, тем самым образуя стропильную систему (контур крыши).

Шаг их установки обычно находится в диапазоне 0,6-1,2 м., и зависит от типа используемого кровельного материала. Чем более тяжёлая будет кровля, тем меньший используется шаг. Стропила изготавливаются из обрезной сухой доски хвойных пород, толщиной от 50 мм. Для безопасности и долговечности конструкции так же необходимо использовать специальные пропитки для дерева.

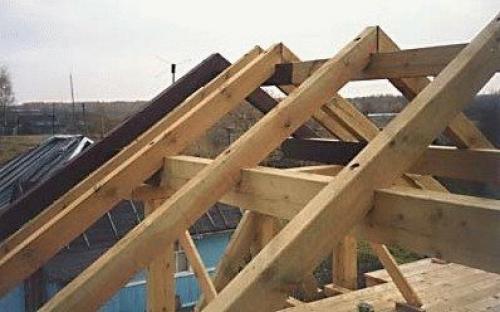

Крепление стропил двухскатной крыши. Элементы входящие в каркас крыши

Конек крыши — горизонтальная, верхняя линия соединения стропильных ног между собой. Высота его в начале и в конце по отношению к верхним точкам стен, не должна отличаться. Измерить это можно с помощью гидроуровня.

  1. Стойки – вертикально установленные опоры под стропильную систему. В зависимости от ширины, стойки могут устанавливаться, как только под коньковый брус, так и дополнительно в промежутке от конька до карниза крыши. Выполняются опоры из обрезной доски либо бруса.
  2. Кобылки — данные элементы стропильной системы требуются для продления стропильных ног, когда те слишком короткие и нет возможности сделать свес необходимой длинны. Присоединяются к нижней части стропил, путём нахлёста доски меньшего сечения и скрепления их друг с другом гвоздём.
  3. Прогоны – горизонтальный брус, скрепляющий ноги стропил. Крепится с внутренней стороны у основания конька, либо по центру стропильных ног.
  4. Затяжка – закрепленный снизу брус, соединяющий стропильные ноги, не позволяющий им расходиться.
  5. Лежень – опорный брус, лежащий горизонтально на несущей стенке внутри сруба, на который устанавливаются стойки, поддерживающие стропильную систему. Материал – брус сечением от 100х100мм. до 150х150 мм..
  6. Подкосы и стойки – дополнительные опоры под стропильные ноги, дающие конструкции дополнительную устойчивость, крепятся к затяжке или лежню.
  7. Обрешётка – конструкция из брусков или досок, необходимая для укладки кровли, крепятся перпендикулярно стропильным ногам, шаг зависит от типа кровли. Под гибкую черепицу используют фанерные листы, уложенные на стропила сплошным ковром.

Установка стропил на мауэрлат. Мауэрлат: узлы крепления стропильных ног

Опирание деревянных стропил на мауэрлат может выполняться по двум технологиям :

  • жесткое крепление к мауэрлату;
  • скользящее крепление к мауэрлату.

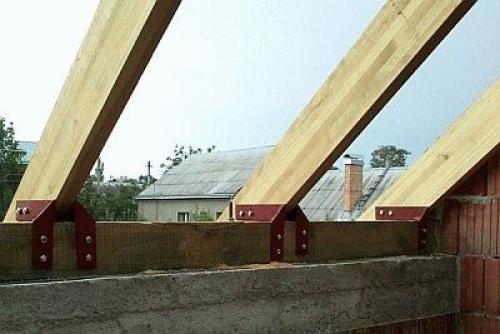

При жестком креплении полностью исключаются любые виды смещения стропильной ноги, которая упирается в мауэрлат (изгибы, сдвиги, кручение). С этой целью при монтаже стропильной системы кровли установка стропил может выполняться с применением подшивного бруска, который предотвращает соскальзывание стропильной ноги в месте опирания. Боковые сдвиги при этом методе соединения исключаются благодаря установке металлических уголков.

Во втором варианте жесткого крепления стропильной ноги на мауэрлат необходимо выполнить запил (седло) в нижней части стропильного бруса или доски. Плоскость опирания должна быть горизонтальной, для этого запил в стропилах производится под углом, соответствующим наклону ската. Для фиксации узла с обеих сторон стропила под углом вбивается по гвоздю (внутри мауэрлата они должны быть скрещенными), сверху вертикально через стропило в мауэрлат вбивается третий гвоздь.

Крепление стропил двухскатной крыши. Элементы входящие в каркас крыши 01

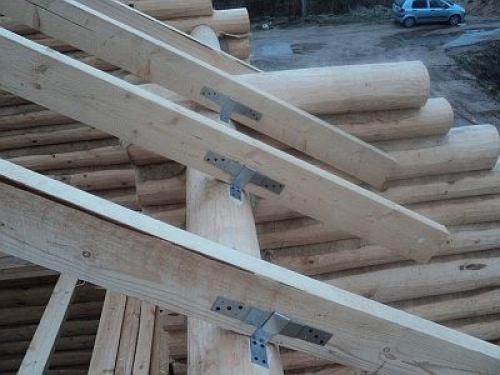

Скользящее крепление обычно используется при возведении стропильной системы на доме из бруса или бревна. Основанием для опирания стропильных ног в этом случае служит не мауэрлат, а верхний венец сруба. Чтобы избежать деформации крыши при усадке дома, необходимо выполнить узел с определенной степенью свободы для стропильной ноги. Нередко с этой целью используется специальный крепежный элемент из металла – скользящая опора («салазки»). Его верхняя часть представляет собой петлю, которая смещается по направляющей, закрепленной на стропильной ноге, при изменении геометрии сруба.

Крепление стропил двухскатной крыши. Элементы входящие в каркас крыши 02

Используются и другие методы монтажа скользящего узла. В стропильной ноге выполняется запил, балка устанавливается срезом на верхний венец, после чего закрепляется одним из способов :

  • посредством одного вертикально забитого гвоздя;
  • с помощью забитых с двух сторон гвоздей, скрещивающихся в мауэрлате;
  • посредством скобы;
  • выполнив единичную фиксацию стальными крепежными пластинами.

Такой метод крепления оставляет возможность элементам системы смещаться друг относительно друга при изменении геометрии строительных конструкций.

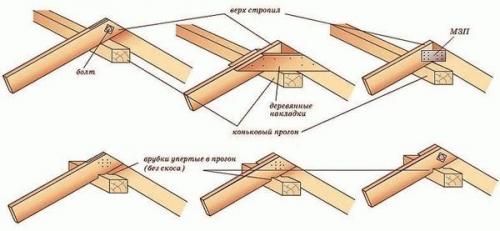

Коньковые соединения

Устройство стропильной системы кровли с двумя скатами подразумевает наличие в верхней части крыши горизонтального ребра, образованного в результате примыкания скатов – конька. Коньковый узел может выполняться несколькими способами, выбор зависит от типа стропильной системы и особенностей самого здания.

Наслонная конструкция подразумевает крепление стропильных ног на коньковый прогон – горизонтальную балку, расположенную на стойках параллельно длинным стенам дома. Верхние концы стропильных ног следует запилить под углом, соответствующим углу наклона скатов. Примыкания срезанных торцов стропил к коньку должны быть максимально плотными. В качестве крепежных элементов используются гвозди. Наслонные стропила применяются, если есть возможность установить на внутренней стене или столбчатых опорах стойки для крепления конькового прогона. Кроме того, стены должны быть оснащены мауэрлатом для опирания стропил.

Сборка стропильной фермы висячего типа требует соединить верхние концы пары стропильных ног. Для этого торец каждого из стропил подрезается под углом, равным углу наклона крыши, балки соединяются плоскостями срезов – требуется обеспечить плотность их примыкания. Фиксируются при помощи двух гвоздей, забитых под углом в верхние плоскости стропил. Затем с каждой стороны прибивается по деревянной накладке или металлической пластине, которые закрывают место стыка.

Крепление стропил двухскатной крыши. Элементы входящие в каркас крыши 03

Чтобы обеспечить коньку необходимую прочность, может выполняться врубка в полдерева: в этом случае вместо плоскости сопряжения соединения встык, стропила соединяются уступом. Далее сверлится сквозное отверстие под шпильку или болт диаметром 12 или 14 мм, для крепления используются гайки с широкими шайбами.

Если на стене сруба предстоит установить скользящие опоры или создать примыкания (сопряжения стропила с мауэрлатом) с некоторой степенью свободы, коньку следует уделить особое внимание . Рекомендуется выполнить подвижный узел соединения, чтобы крыша не деформировалась при неравномерной усадке сооружения. С этой целью концы стропил соединяются металлическим пластинчатым шарниром.

Установка стропил без конькового прогона. Монтаж верхних концов стропил

Выбирая, как установить стропила, важно оценить сложность работ и вес стропильных конструкций. Если ферма в собранном виде имеет относительно небольшой вес, либо есть возможность использовать подъемное оборудование, то конструкции проще собирать на земле, а затем поднимать и монтировать на крыше. Если элементы системы имеют большой вес и поднимать их приходится вручную, то сборка ферм выполняется на крыше.

Соединение верхних концов стропилин может выполняться разными способами. В первую очередь, это крепление встык. На встречных стропильных ногах выполняются зарезы под нужным углом. Затем стропилины состыковывают полученными торцами и крепятся на два гвоздя. Соединение дополнительно усиливается деревянной или металлической накладкой.

Крепление стропильных ног внахлест выполняется с использованием болтов или шпилек с широкими шайбами и гайками. В этом случае стропила соприкасаются плоскостями.

Крепление стропил двухскатной крыши. Элементы входящие в каркас крыши 04

Если стропильная система монтируется на деревянном доме с фронтонами, выполненными из бруса или бревна, ставить стропила на стены требуется с использованием скользящего крепежа, чтобы избежать деформации крыши при усадке сооружения. Соответственно, в коньковой части стропилины должны быть соединены особым образом: стропильные ноги должны располагаться с зазором, и скрепляются они при помощи специального подвижного соединительного элемента из металла.

При наличии конькового бруса монтаж на земле стропильных ферм не требуется – стропильные ноги устанавливаются по одной, и крепятся к коньковому прогону.

Коньковый прогон должен быть расположен строго горизонтально, чтобы стропильная система равномерно распределяла нагрузку, которую испытывает крыша.

Установка стропил односкатной крыши. Расчет конструкции

Стропильная система односкатной крыши, по сути, состоит из стропильных ног наслонного типа. Крепить стропила нужно параллельно друг другу. Стропила же, в свою очередь, имеют опору на две точки. В основном ими выступают несущие стены здания.

Создание угла наклона ската

Необходимый угол уклона ската достигается некоторыми способами:

  • При разработке проекта здания одна из стен, на которые будут ложиться стропильные ноги, делается немного выше. Такой способ является распространенным, так как сильно упрощает конструкцию стропил. Но в таком случае пойдет больше материала на возведение стен. Боковым стенам, идущим параллельно стропилам, придается форма трапеции.
  • Данный способ является разновидностью 1. Также при планировке учитываются стойки каркаса. В таком варианте крайние стойки на одной стороне выше, а на другой они ниже на определенную высоту.
  • При одинаковой высоте стен на одной из стен устанавливаются вертикальные стойки необходимой высоты. На первый взгляд такая конструкция является нестабильной, так как стропильные треугольники имеют свободный ход вправо и влево. Но данная хлипкость конструкции устраняется при установке обрешетки каркаса и обшивания деревом фронтальной части кровли.
  • Можно применять односкатные фермы. Такой способ достаточно хорош в том, что можно соорудить одну ферму, подогнать ее под нужные размеры и использовать ее как шаблон. А с помощью шаблона соорудить остальные фермы можно на земле. Существуют готовые стропильные фермы. Они идеально подогнаны для любого типа кровли. Для них достаточно только произвести установку и закрепление на мауэрлат. Далее можно свободно обшивать односкатную крышу обрешеткой.
  • При возведении пристройки около дома используется данный метод. В таком случае с одной стороны пристройки могут быть запланированы стойки или стена, а с другой — у нас уже есть капитальная стенка готового здания. Крепление к ней можно произвести с помощью хорошо зафиксированного горизонтального прогона или же отдельных креплений, также выровненных по горизонтали. Все крепления на стене здания делаются выше стоек или стены противоположной стороны.

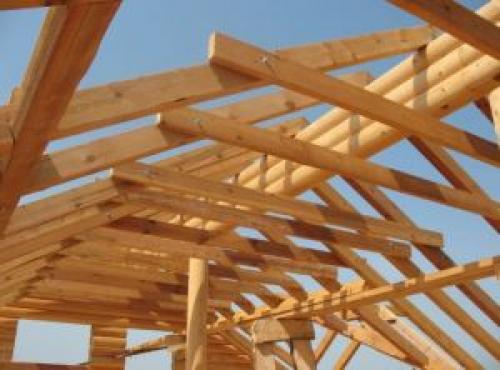

Как сделать стропила двускатной крыши.

Как сделать стропила двускатной крыши. Стропильная система — это каркас крыши, который является основанием для настила кровельных покрытий.

Стропильная система призвана выдержать нагрузку крыши с учетом стихийных нагрузок: ветров, снега, дождя.

Вариант крыши утверждается еще на стадии проекта.

Назначение кровли включает в себя несколько функций: тепло в доме, защита помещения от природных явлений, поэтому стропильной системе необходимо уделить особое внимание.

Как произвести расчет стропильной системы вы можете прочитать

здесь .

Виды стропильной системы

Принято классифицировать стропильные системы, чтобы задача по выбору варианта будущей кровли решалась легче:

  • Односкатные . Самые простые. Больше подходят для подсобных помещений, бань, небольших частных домов, беседок . Предусматривает наклонное положение конструкции под небольшим углом (не более 25°);
  • Двускатные . Используются для небольших домов и дачных построек . Имеют вид треугольника, при котором стропильные доски соединены балкой и находятся под определенным углом;
  • Двухскатные ломаные . Имеют два ската с переломом, благодаря которому есть возможность увеличить площадь мансарды ;
  • Трехскатные (полувальмовые). Имеют два ската формы трапеции , которые соединены одним торцевым треугольным скатом (вальмой);
  • Четырехскатные (вальмовые). Используются для жилых построек , требуют значительных трудозатрат. Имеют два торцевых треугольных ската и два трапециевидных;
  • Шатровые. Используются для построек квадратной формы. Состоят их четырех треугольных скатов, верхний угол которых соединен в центре кровли;
  • Многощипцовые. Состоят из трапециевидных или других скатов разных форм, соединенных между собой.

Самые подходящие конструкции для

и ломаные двухскатные. Есть другие виды стропильных систем , но они менее распространены и не настолько практичны, как вышеперечисленные.

Стропильные конструкции еще классифицируются на:

  • Висячие. При таком виде каркаса кровли не создается горизонтальная нагрузка по причине отсутствия несущих стен в помещении;
  • Наслонные. Вариант стропильной установки, предусматривающий опору на несущую внутреннюю стену или опору в здании .

Расчет материала для каркаса кровли при проектировании здания ведется исходя из задуманной конфигурации и нагрузки. Стропила для

своими руками сделать не трудно, важно подойти к делу с умом.

Как сделать стропила двускатной крыши.

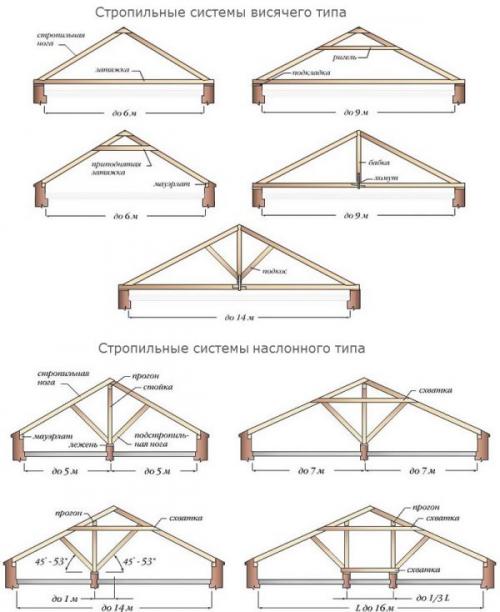

Стропильные системы наслонного и висячего типа

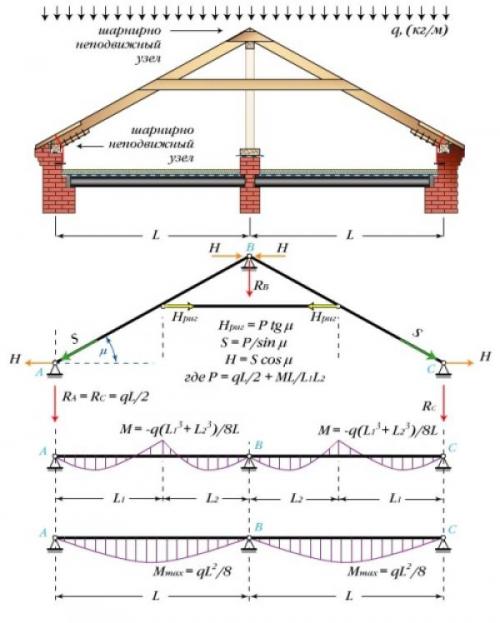

Расчет нагрузки на стропила

Для правильного расчета нагрузки на стропила необходимо учитывать множество факторов, которые способны повлиять на тяжесть конструкции.

Важные показатели, которые следует учесть:

  • Нагрузка постоянная: включает в себя массу кровельного пирога, покрывного материала;
  • Нагрузка временная: постоянное и максимальное количество снега, дождей, интенсивность ветреных порывов, а в районах с высокой сейсмичной активностью — действие штормовых ветров, смерчей, ураганов.

Кроме того следует иметь ввиду массу и прочность стропильных ног, а также обратить внимание на крепление стропил двухскатной крыши и вариант монтажа.

Как сделать стропила двускатной крыши.

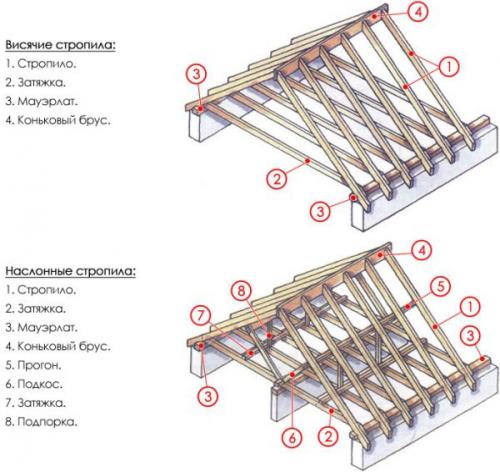

Схема стропильных систем

Расстояние между стропилами двухскатной крыши и толщина стропила

Как сделать стропила двускатной крыши. Шаг стропил двускатной крыши — это пустое место между стропилами. От правильного расчета шага зависит функциональность крыши. Как правило, шаг составляет около метра.

Для более точного расчета расстояния между стропильными досками существует определенная схема расчета:

  1. Определяют длину ската.
  2. Длину ската делят на расстояние между стропилами.
  3. Чтобы определить количество стропильных досок, к полученному значению добавляют единицу и округляют в сторону большего значения. Так определяют, сколько досок надо на скат.
  4. Длину ската делят на количество досок, получают расстояние между стропилами.

Такой расчет не всегда окончательный.

Дополнительно следует учесть нагрузку кровельного покрытия (его массу), толщину стропила, а так же размеры стропил для двухскатной крыши.

Толщина стропильной доски во многом зависит от покрывного материала:

    Ондулин . Доски применяют сечением 5х20 см при шаге от 60 до 90 см с настилом обрешетки сечением 4х5 см; Металлочерепица . Доски стропильные — 5х15 см, шаг — от 60 см до 95 см; Керамическая черепица . Сечение доски — 6х18 см или 5х15 см, расстояние между брусками — от 80 см до 130 см; Профнастил . Сечение стропила — 5х15 см, 5х10 см при шаге от 60 см до 90 см; Шифер . Сечение бруса такое же, как на профнастил при шаге 60-80 см.

    ВАЖНО!

    Следует учитывать все показатели и точно рассчитать толщину стропила, чтобы не было чрезмерной нагрузки на фундамент.

    Неправильный расчет длины стропил двускатной крыши, а так же неправильный расчет показателей шага могут привести к провисанию кровли.

    Установка стропил двухскатной крыши своими руками требует учесть еще вес стропильной доски и всех дополнительных креплений конструкции.

    Как сделать стропила двускатной крыши.

Стропильная система двускатной крыши с мансардой. Проектирование двухскатной крыши ломаного типа

Планирование и проектирование двухскатной крыши ломаного типа несколько сложнее, чем расчёт кровли классического типа, однако зная её конструкции и основные принципы устройства это можно выполнить своими руками. Предварительно необходимо тщательно продумать её общее строение, в том числе:

  • план мансардного помещения, его функциональное назначение, конфигурацию, площадь и высоту;
  • углы уклона верхних и нижних скатов с учётом территориального расположения постройки и эстетической привлекательности;
  • конструкцию фронтонных частей, наличие в них окон, вид материала для внешней отделки;

    Чертеж ломаной крыши с мансардой

  • тип кровельного материала , утепление, гидро- и пароизоляцию.

Когда определены основные практические моменты будущей крыши, можно приступать к проектированию и расчету стропильной системы.
Её основными конструктивными элементами являются следующие составляющие:

  1. Мауэрлат — брус, уложенный на несущие стены, функциональным назначением которого является равномерное распределение нагрузок от стропильной системы к зданию.
  2. Стропило или стропильная нога — доска, которая формирует общую конфигурацию кровли и служит основанием для внешнего кровельного покрытия, в том числе:
    • боковые или нижние, они устанавливаются по наклонной технологии;
    • коньковые или верхние, имеют висячую конструкцию.
  3. Стойки — брус, установленный вертикально и выполняющий роль опор стропильной системы, а также каркасом для мансардного помещения.

    Каркас для мансардной крыши

  4. Верхняя обвязка или прогон — горизонтально уложенный брус, который связывает все стойки вдоль несущей стены и формирует линию излома кровли.
  5. Балка чердачного перекрытия, затяжка или ригель — брус или доска, соединяющие стойки одной стропильной пары сверху и служащие основанием для соединения боковых и коньковых стропилин, а также выполняющие функцию распора.
  6. Подвесная стойка — доска, которая нижней своей частью опирается на затяжку, а верхней фиксирует соединение пары коньковых стропил и обеспечивает распределение нагрузки между элементами.

    Устройство мансардной крыши

  7. Подкосы — брусовый упор боковых стропил, нижняя часть которого упирается в основание стойки под углом, а верхний край в стропило.
  8. Обрешётка — доски, закреплённые по внешней поверхности стропилин поперек, которые служат основанием для кровельного покрытия.
  9. Контробрешётка — бруски, устанавливаемые по внешнему торцу стропила вдоль и обеспечивающие фиксацию гидроизоляционного материала.
  10. Кобылка — доска, которая удлиняет стропило для формирования полноценного свеса кровли.

Источник: https://balki-v-interere.postroivsesam.info/novosti/stropilnaya-sistema-dvuskatnoy-kryshi-svoimi-elementy-konstrukcii-stropilnoy-sistemy

Стропильная система двускатной крыши. Почему стропила лучше изготовить самостоятельно?

  • Кратких сроков изготовления.
  • Технологической точности всех деталей.
  • Одинаковых, уже подогнанных размеров всех конструктивных элементов.

Но будьте тогда готовы и к таким минусам:

  • Высокой стоимости (минимум в два раза выше, чем если вы стругали стропила сами).
  • Задержка с поставкой (особенно в сезон).
  • Использование некачественной или недосушенной древесины (а потом крышу «поведет»).

Так удобство или качество? Если вам не впервые что-то вырезать или выстругивать из дерева, смело беритесь за изготовление стропил! Вот как все это выглядит в жизни:

Стропильная система двускатной крыши. Почему стропила лучше изготовить самостоятельно?

Стропила в строительном мире на простом языке принято делить а основные, т.е. несущие, на которых крыша и держится, и на вспомогательные, которые находятся внутри крыши и служат опорой для подшива потолка и стен мансарды (если таковая планируется). От того, насколько точно и правильно вы рассчитаете заранее стропильную систему, зависит прочность и надежность будущей крыши.

Сама стропильная система любой двускатной крыши состоит из таких основных элементов, которые вам нужно изготовить:

  • Мауэрлат.
  • Вертикальные стойки.
  • Ригели.
  • Стропильные ноги.
  • Распорки.
  • Коньковый прогон.

Сложные кровельные конструкции со множественными элементами лучше поручить рассчитывать профессионалу, но с небольшой крышей частного дома вы справитесь. Для этого вам понадобятся вот такие простые формулы, которые помогут вам узнать, какой толщины должны получиться стропила, с каким наклоном и каким пролетом:

Также предлагаем вам воспользоваться нашим бесплатным калькулятором .
