Основой любого строительства является точный и скрупулезный расчет. Он гарантирует стабильно успешную эксплуатацию здания, максимально длительный срок службы любых деревянных, металлических и бетонных элементов, комфортное проживание в стенах дома его обитателей. Но жизнь, как известно, непредсказуема и любит вносить в наши планы собственные коррективы. В результате мы сталкиваемся с тем, что насущно необходимым становится усиление перекрытий. Самыми распространенными поводами для такого шага признаны следующие моменты.

Конструкция из балок

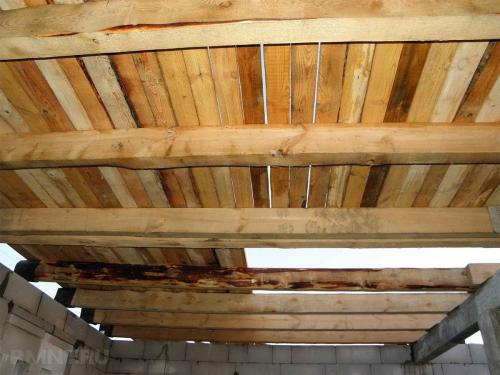

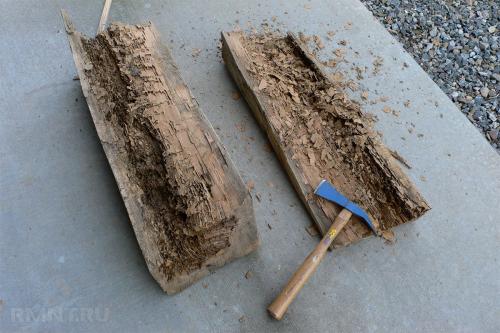

• Деревянная конструкция перекрытия утратила свои качества. Проще говоря, износилась. Влажность оказалась нерасчетной, времени прошло достаточно много, вредители проявили повышенную активность, стены и прочие составляющие подверглись неожиданным температурным перепадам – вариантов может быть множество. Частный случай – изначально не слишком качественная древесина, пошедшая на изготовление балок. К сожалению, этот вариант не так уж редок. Результат один: несущая способность конструкции снижается, и строение нуждается в усилении деревянных балок перекрытия. Проверка на срочность манипуляций проста: если балка при длине в 2,5 метра прогнулась под собственным весом на 1 сантиметр – это норма. Если прогиб превышает этот показатель, элемент конструкции нужно усилить.
• Балка из древесины нуждается в усилении по «личным» требованиям. К примеру, вы решили из чердака сделать мансарду или даже полноценную жилую комнату. Нагрузки на перекрытие второго этажа обязательно возрастут. А значит, требуется изменение сечения удерживающих его деревянных балок.

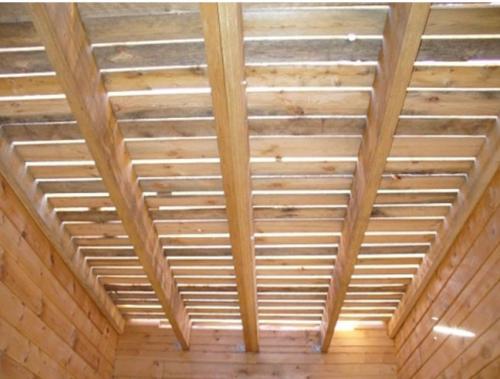

Подпорки под балки перекрытия. Усиление балок перекрытия: когда оно необходимо

Основой любого строительства является точный и скрупулезный расчет. Он гарантирует стабильно успешную эксплуатацию здания, максимально длительный срок службы любых деревянных, металлических и бетонных элементов, комфортное проживание в стенах дома его обитателей. Но жизнь, как известно, непредсказуема и любит вносить в наши планы собственные коррективы. В результате мы сталкиваемся с тем, что насущно необходимым становится усиление перекрытий. Самыми распространенными поводами для такого шага признаны следующие моменты.

• Деревянная конструкция перекрытия утратила свои качества. Проще говоря, износилась. Влажность оказалась нерасчетной, времени прошло достаточно много, вредители проявили повышенную активность, стены и прочие составляющие подверглись неожиданным температурным перепадам – вариантов может быть множество. Частный случай – изначально не слишком качественная древесина, пошедшая на изготовление балок. К сожалению, этот вариант не так уж редок. Результат один: несущая способность конструкции снижается, и строение нуждается в усилении деревянных балок перекрытия. Проверка на срочность манипуляций проста: если балка при длине в 2,5 метра прогнулась под собственным весом на 1 сантиметр – это норма. Если прогиб превышает этот показатель, элемент конструкции нужно усилить.
• Балка из древесины нуждается в усилении по «личным» требованиям. К примеру, вы решили из чердака сделать мансарду или даже полноценную жилую комнату. Нагрузки на перекрытие второго этажа обязательно возрастут. А значит, требуется изменение сечения удерживающих его деревянных балок.

Как усилить балки перекрытия. Наращивание площади сечения балки

Одним из самых популярных способов укрепления балок перекрытий является наращивание их сечения установкой дополнительных деревянных накладок. В основном этот способ применяется в случаях, когда материал балок становится рыхлым вследствие естественного старения или же в результате жизнедеятельности жуков-древоточцев.

Увеличение площади сечения достигается установкой накладок из дерева толщиной не менее 50 мм на ослабленном или повреждённом участке. Отдельные специалисты утверждают, что имеет смысл лишь увеличение сечения по горизонтальным сторонам, то есть сверху и снизу балки, а наращивание толщины изделия по ширине не даёт полезного эффекта.

Перед установкой накладок, как и в случае с другими работами по укреплению балок, следует обработать ослабленные участки противогрибковыми средствами. После противогрибковой обработки нужно снизить до минимума уровень прогиба при помощи домкратов. Непосредственно монтаж накладок эффективнее осуществлять по всей длине балки. Прикрепление осуществляется при помощи болтов или шпилек насквозь.

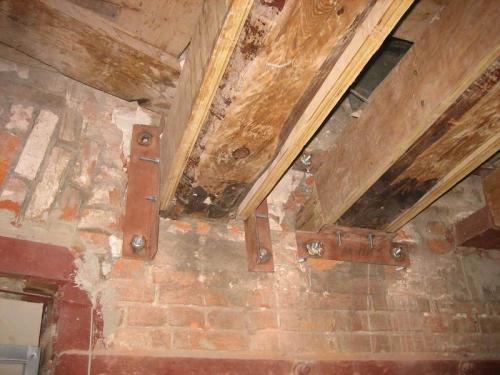

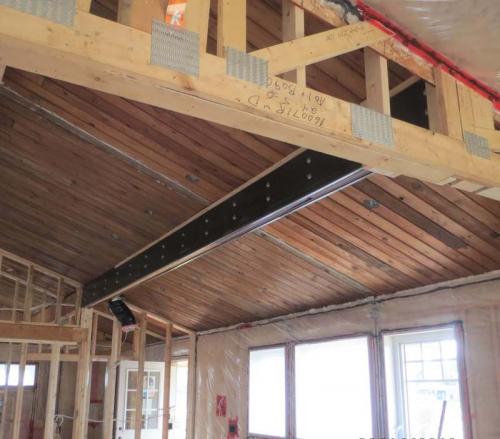

В качестве усиливающего элемента можно использовать не только дерево, но и металл. В таком случае используются швеллеры или металлические полосы. Последние менее надёжны, чем швеллер, и могут применяться только для усиления небольших участков повреждённых балок.

Усиление пролёта балки с помощью металлических накладок производится по такому же алгоритму, как и в случае накладок из дерева, однако при этом имеет некоторые особенности. В частности, перед установкой металлические накладки обрабатываются антикоррозийным составом. Кроме того, между металлическими и деревянными частями следует устроить гидроизоляционный слой.

Усиление деревянных балок перекрытия фанерой. Причины ослабления балок

Необходимость укрепления балок может возникнуть в ряде случаев:

• естественный износ правильно установленного изделия;
• повреждение балки вследствие ошибок при изготовлении и монтаже;
• изменение назначения помещения, связанное с усилением нагрузки на перекрытия.

Рассмотрим данные причины подробнее. Итак, балка может прийти в неудовлетворительное состояние вследствие воздействия разных факторов, в том числе повышенного уровня влажности, резких температурных перепадов, в результате жизнедеятельности вредителей, а также простого физического износа с дальнейшим появлением трещин.

Не следует сбрасывать со счёта недобросовестность или некомпетентность строителей. Хозяин дома не в состоянии проверить качество и правильность установки элементов скрытого монтажа. Проблемы выявляются позже — уже в процессе эксплуатации помещения при ходьбе на верхнем этаже полы вибрируют или скрипят.

К основным ошибкам на этапе изготовления и монтажа балок относятся следующие:

• применение недостаточно или неверно просушенной древесины. После высыхания таких балок они покрываются трещинами;
• использование слишком тонкого бруса, что приводит к вибрации балок;
• слишком большие пролёты между балками;
• сборка балок из нескольких частей.

Если же идёт речь об изменении назначения помещения — к примеру, чердак планируется превратить в мансарду или жилой блок, то в данном случае нагрузки на перекрытие увеличатся. Очевидно, это потребует увеличения несущей способности балок.

Определить необходимость укрепления балок может неспециалист. Основным показателем при этом, кроме упомянутых вибраций или видимых повреждений, служит уровень прогиба, возникающего как под нагрузкой, так и под собственным весом балки. Прогиб может увеличиться после наращивания нагрузки — установки паркета на верхнем этаже или после завоза мебели. В таком случае балки начинают провисать, что не только чревато вибрацией перекрытий, но и может угрожать их обрушением.

Предельно допустимый прогиб балки несложно рассчитать самостоятельно. Самая простая методика — это вычисление показателя в зависимости от длины балки. В частности, уровень прогиба не должен превышать примерно одной трёхсотой части от длины изделия. К примеру, если прогиб составляет 8–10 миллиметров при длине балки в 2,5 метра — это норма. Если же он оказался большим, то, значит, пришло время укрепить или заменить балку.

Провисли балки перекрытия. Прогибаются балки перекрытия

Вопрос

Подскажите, пожалуйста! Чем можно выровнять или укрепить балки перекрытия? На потолке изнутри провисла штукатурка. Если обить провисшее "пузо" будут ли балки и дальше деформироваться? Балки 100Х150 мм, длина 5 м, промежуток 1 м.

Ответ

Автор: Дмитрий Белкин

О прогибающихся балках перекрытия

Уважаемый читатель!

Проблема ваша крайне сложна и просто так не решается. Конечно плохо, что балки перекрытия прогнулись! Как я понимаю, вопрос о перестройке дома не идет. Вопрос только в том, почему балки прогнулись. Так это очень просто определить. Надо посмотреть, что это за тяжесть такая на том полу лежала, что балки прогнулись. А второй вопрос, убрана эта тяжесть с пола второго этажа (чердак это, или второй этаж, или чего угодно). Если тяжесть убрана, то значит и причин для дальнейшего прогибания нет. А если не убрана, то надо убрать.

А вот вопрос. Что если на том полу, который для вас потолком является, ничего особенно тяжелого не лежало? Тогда надо смотреть, не разрушается ли дом. Потолок может провиснуть, например, если стены сошлись. Но тут надо смотреть с приборами. Я со своего места только фантазировать могу.

Конечно, может быть и волшебство. Мистика. Инопланетяне, например. Но на своем опыте я не видел балок и полов, которые прогибались бы просто так. Не тот дерево материал, чтобы сильно прогнуться от старости и продолжать прогибаться. Однако я допускаю, что все возможно.

Будет ли провисать дальше потолок, если его обить? Не могу сказать. Опять же зависит от суммарной тяжести, которая на нем лежит или лежала. От состояния балок тоже это зависит. С другой стороны, если балки плохие, то тут и думать нечего, надо менять или дом перестраивать. Скажу честно, я не могу себе представить ситуации, когда веса тонкой вагонки в один слой хватило бы для провисания потолка.

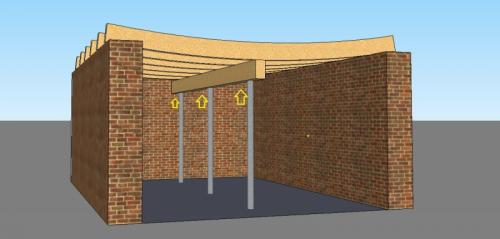

Нельзя ли ваш потолок подпереть столбом, обрезком металлической трубы миллиметров 100 в диаметре? Причем не обязательно посередине. Посмотрите, может быть можно обыграть подпорку с эстетической стороны? Это бы здорово помогло быть спокойным за то, что потолок на вас не обрушится и сняло бы все вопросы.

Мысли вслух

Конечно, балки тонковаты и расстояние между ними великовато. Вообще, метр между балками, по моему опыту много даже для полноразмерных брусьев 150х150. Кстати, а вот очень интересно, как лежат ваши балки? Широкой стороной по горизонтали или узкой? В любом случае ваш пример другим наука! Не экономим на балках перекрытия и на расстоянии между ними!

Усиление балки междуэтажного перекрытия. Подготовка к работам по усилению перекрытий

Чтобы выполнить работы по усилению монолитных плит перекрытия и сборных железобетонных конструкций качественно и с обеспечением безопасности работников, необходимо провести ряд подготовительных мероприятий.

• Укрепление перекрытий.

Под ремонтируемую конструкцию подводят временные поддерживающие балки на опорах из металлических труб, брусьев или бревен сечением от 150 мм.

Подпирающая конструкция должна равномерно распределять нагрузки Источник ibrus.ru

• Разгрузка.

Пол верхнего этажа освобождают от мебели и техники.

• Демонтаж отделки.

С перекрытия полностью демонтируют подвесные потолки, снимают напольные покрытия, удаляют стяжку, очищают от штукатурки, побелки.

• Очистка.

С поверхности плит снимают рыхлый и отслаивающийся бетон. Обнаженную арматуру очищают от коррозии, используя ручной или электроинструмент, после чего обрабатывают преобразователем ржавчины.

Вид арматуры до и после обработки Источник автостекло74.рф

Если усиление железобетонных плит перекрытия будет производиться с использованием бетонного раствора, места соприкосновения нового и старого бетона очищают от пыли и обезжиривают.

Прогнулись деревянные балки перекрытия. Как устранить прогиб чердачных балок? (2 отличных способа, после которых: «Как будто ничего и не было!»)

Добрый день, уважаемые гости!

В феврале этого года, я публиковал статью "Расчет деревянной балки на прогиб", где простым языком на примере выбранной балки описал расчет и в конце статьи привел табличку с предельными прогибами балок по эстетико-психологическим показателям. Но, что это такое?

Дело в том, что дерево обладает достаточно хорошей прочностью, но оно очень гибкое. Такая балка способна держать приличную нагрузку, но очень сильно прогибаться, что хозяину будет действовать на нервы и казаться, что потолок вот-вот упадёт. Именно для этих целей и введены нормы (СНиП) по допустимому прогибу с точки зрения эстетики и психологии человека.

Величина провиса очень сильно зависит от величины пролета и от приложенных к балке нагрузок. Чердак заполняется хламом за несколько лет и получается так, что мы не рассчитывали на ту нагрузку, которая уже по факту действует на наши балки или вовсе не рассчитывали ничего, а установили балки "на глазок".

Теперь о том, как же устранить прогиб чердачных балок, да еще и без постоянных подпорок и колон со стороны жилого этажа?

Первым делом, нам нужно расчистить чердак от хлама. А здесь можно найти для себя кучу полезных вещей, забытых 10, а то и 20 лет назад :-)))

Далее, аккуратно выравниваем провисшие балки с помощью временных подпорок снизу. Многие используют домкраты, но вполне возможно это сделать и с помощью клиньев. Если прогиб по всему потолку, то выравниваем его с помощью поперечного бруса и нескольких подпорок:

В реставрации перекрытий есть варианты, когда деревянные балки заключаются в металлические каркасы, сваренные из уголков, или армируются стальными полосами, но описываемые в статье способы предполагают устранение прогиба без использования металлоконструкций.

Ниже, привожу разрез нашего чердачного помещения:

Итак, способ №1 — Организация ферм

Здесь имеется несколько вариантов (А и Б).

Вариант А. Исключаем полезное пространство чердака и увеличиваем жесткость деревянных перекрытий и стропильной системы за счет подкосов и стоек.

Легко можно выполнять конструкцию без подкосов — с одной центральной стойкой. Подобные фермы обладают очень хорошей жесткостью и такие перекрытия уже не провиснут. Таким образом, мы убираем прогиб не колонной или стойкой снизу, а благодаря ферме на чердаке.

Все узлы крепления стандартные и в них используются:

• гвоздевые пластины;
• перфорированные пластины с усиленными саморезами;
• глухари;
• гвозди с загибом острия с обратной стороны.
