Основой любого строительства является точный и скрупулезный расчет. Он гарантирует стабильно успешную эксплуатацию здания, максимально длительный срок службы любых деревянных, металлических и бетонных элементов, комфортное проживание в стенах дома его обитателей. Но жизнь, как известно, непредсказуема и любит вносить в наши планы собственные коррективы. В результате мы сталкиваемся с тем, что насущно необходимым становится усиление перекрытий. Самыми распространенными поводами для такого шага признаны следующие моменты.
- Деревянная конструкция перекрытия утратила свои качества. Проще говоря, износилась. Влажность оказалась нерасчетной, времени прошло достаточно много, вредители проявили повышенную активность, стены и прочие составляющие подверглись неожиданным температурным перепадам – вариантов может быть множество. Частный случай – изначально не слишком качественная древесина, пошедшая на изготовление балок. К сожалению, этот вариант не так уж редок. Результат один: несущая способность конструкции снижается, и строение нуждается в усилении деревянных балок перекрытия. Проверка на срочность манипуляций проста: если балка при длине в 2,5 метра прогнулась под собственным весом на 1 сантиметр – это норма. Если прогиб превышает этот показатель, элемент конструкции нужно усилить.
- Балка из древесины нуждается в усилении по «личным» требованиям. К примеру, вы решили из чердака сделать мансарду или даже полноценную жилую комнату. Нагрузки на перекрытие второго этажа обязательно возрастут. А значит, требуется изменение сечения удерживающих его деревянных балок.
Провисли балки перекрытия. Как устранить прогиб чердачных балок? (2 отличных способа, после которых: «Как будто ничего и не было!»)
Добрый день, уважаемые гости!
В феврале этого года, я публиковал статью "Расчет деревянной балки на прогиб", где простым языком на примере выбранной балки описал расчет и в конце статьи привел табличку с предельными прогибами балок по эстетико-психологическим показателям. Но, что это такое?
Дело в том, что дерево обладает достаточно хорошей прочностью, но оно очень гибкое. Такая балка способна держать приличную нагрузку, но очень сильно прогибаться, что хозяину будет действовать на нервы и казаться, что потолок вот-вот упадёт. Именно для этих целей и введены нормы (СНиП) по допустимому прогибу с точки зрения эстетики и психологии человека.
Величина провиса очень сильно зависит от величины пролета и от приложенных к балке нагрузок. Чердак заполняется хламом за несколько лет и получается так, что мы не рассчитывали на ту нагрузку, которая уже по факту действует на наши балки или вовсе не рассчитывали ничего, а установили балки "на глазок".
Теперь о том, как же устранить прогиб чердачных балок, да еще и без постоянных подпорок и колон со стороны жилого этажа?
Первым делом, нам нужно расчистить чердак от хлама. А здесь можно найти для себя кучу полезных вещей, забытых 10, а то и 20 лет назад :-)))

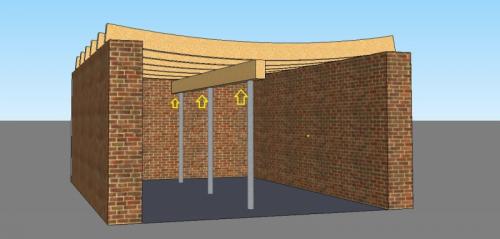

Далее, аккуратно выравниваем провисшие балки с помощью временных подпорок снизу. Многие используют домкраты, но вполне возможно это сделать и с помощью клиньев. Если прогиб по всему потолку, то выравниваем его с помощью поперечного бруса и нескольких подпорок:
В реставрации перекрытий есть варианты, когда деревянные балки заключаются в металлические каркасы, сваренные из уголков, или армируются стальными полосами, но описываемые в статье способы предполагают устранение прогиба без использования металлоконструкций.
Ниже, привожу разрез нашего чердачного помещения:
Итак, способ №1 — Организация ферм
Здесь имеется несколько вариантов (А и Б).
Вариант А. Исключаем полезное пространство чердака и увеличиваем жесткость деревянных перекрытий и стропильной системы за счет подкосов и стоек.
Легко можно выполнять конструкцию без подкосов — с одной центральной стойкой. Подобные фермы обладают очень хорошей жесткостью и такие перекрытия уже не провиснут. Таким образом, мы убираем прогиб не колонной или стойкой снизу, а благодаря ферме на чердаке.
Все узлы крепления стандартные и в них используются:
- гвоздевые пластины;
- перфорированные пластины с усиленными саморезами;
- глухари;
- гвозди с загибом острия с обратной стороны.

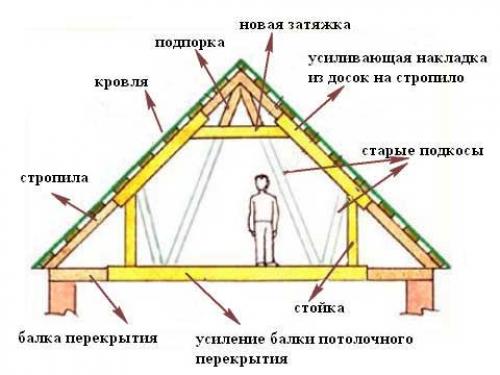

Вариант Б. С помощью данного варианта можно оставить чердак, но уже меньшего объема за счет усиливающих элементов — стоек по обе стороны. Получается конструкция, подобная мансарде:
Способ №2 — Увеличение сечения балки
Здесь, требуется нарастить балки по высоте со стороны чердачного помещения, пожертвовав высотой перекрытия. Есть два варианта:
В данном варианте, креплению уделяется очень большое внимание, поскольку мы из двух балок стремимся сделать одну и включить обе балки в совместную работу — нужно заставить их работать как единый механизм.
Усиление деревянной балки швеллером. Балки
Усиление балок может осуществляться несколькими способами. Технология усиления подбирается в зависимости от повреждения.
Ниже приведем наиболее распространенные варианты:
- Чаще всего процессу гниения подвергается участок балки, который опирается на стену. В таких случаях испорченная часть деревянного бруса вырезается , а вместо нее устанавливаются две накладные доски, между которыми с краю устанавливается вкладыш. Сечение досок определяется путем расчета, однако, оно должно незначительно превышать сечение балки.
Для выполнения этой операции под балку предварительно устанавливаются опоры, после чего отпиливается поврежденная часть и устанавливаются доски.

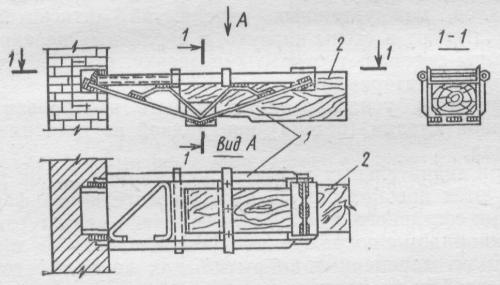

Схема усиления балки прутковым протезом
- Если испорченный участок достаточно большой, то усиление выполняется специальным прутковым протезом. Изготовлением последнего должны заниматься специалисты. Как правило, опорные части протеза выполняют из швеллеров.
- В случае образования трещин или увеличения прогиба балок устанавливают подбалки и надбалки, которые фиксируются вертикально расположенными болтами или металлическими шпильками. Накладка может монтироваться как на отдельном участке, так и по всей длине балки, в зависимости от ситуации.
Прежде чем выполнить эту операцию, необходимо максимально выровнять прогнувшуюся деталь. Для этого можно воспользоваться опорами и домкратами.
На фото – пример увеличения сечения балки
При монтаже дополнительной балки по всей длине, она также устанавливается в гнезде, предварительно выполненном в несущей стене. Надо сказать, что подобное усиление можно выполнить и при помощи досок, толщина которых должна быть не менее 50 мм.
Еще более эффективным методом является усиление деревянных балок швеллером, который, благодаря своей форме, эффективно противостоит нагрузкам.
- Если балка сильно повреждена, то рядом с ней следует установить новую деталь, предварительно подготовив для нее место в стенах.
Следует отметить, что древесина, которая используется для усиления балок, должна быть хорошо высушенной. Кроме того, ее необходимо обработать антисептиками и антипиренами, что сделает деталь устойчивой к гниению и пожаробезопасной.

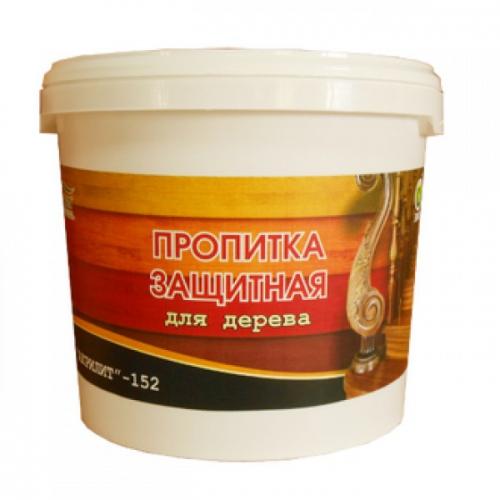

Защитная пропитка для дерева
Обратите внимание!
Если новая древесина заводится в гнездо и опирается на стену, то нельзя допустить ее контакта с каменной поверхностью.
Для этого в гнездо укладывается несколько слоев рубероида. Кроме того, сама древесина обрабатывается битумной мастикой.
