В продолжение статьи о навесных щитах ABB расскажу немного о сборке трехфазного щита на 72 модуля . Заранее перед сборкой щита, промаркировал приборы и подготовил план электрощита, который сделан в обычном Exelе.

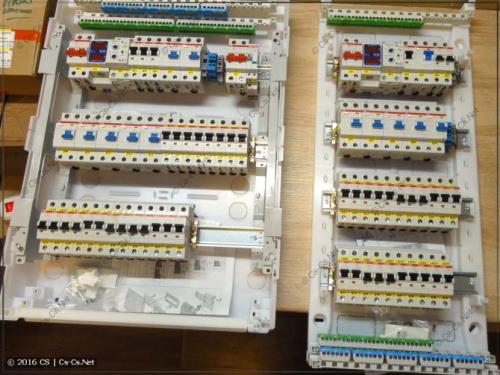

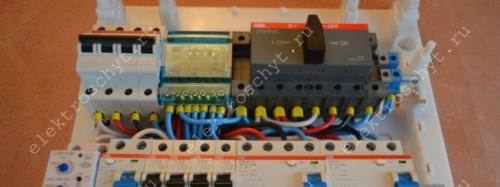

Мне лишь остается в щитке всё расставить на дин-рейках по своим местам и подключить их между собой.

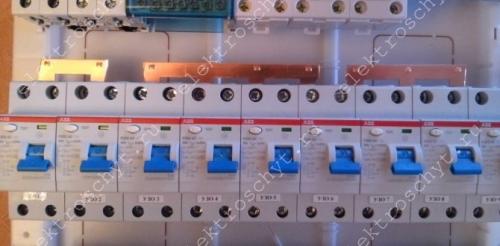

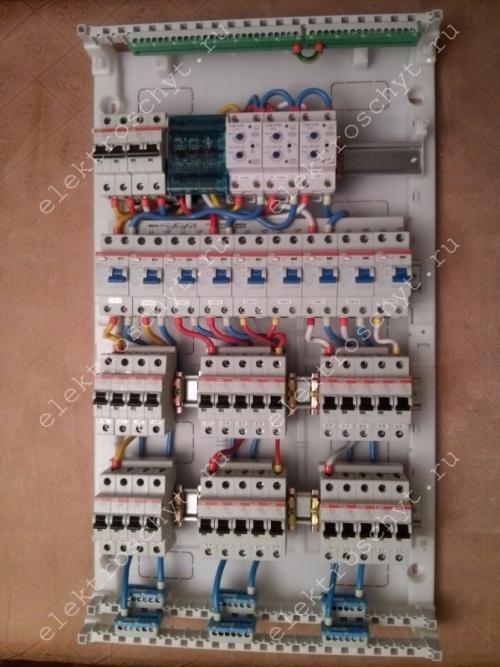

Отмечу, что подключать автоматы и УЗО в навесном щитке Mistral 41W из-за расстояния между дин-рейками в 125 мм , крайне неудобно, а проводом сечением 10 мм 2 — вдвойне .

По подключению в щите УЗО, можно подумать, что электрический щит у нас однофазный, т.к. УЗО подключены целой гребенкой.

Но на самом деле, это конечно, не так. Медные шины внутри разрезаны в соответствии со схемой.

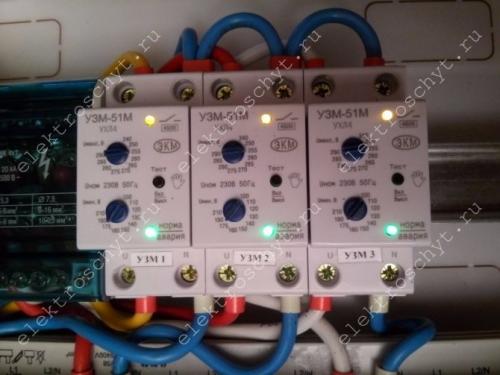

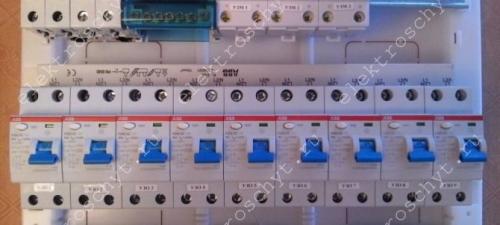

Отмечу установленные в каждой фазе щита УЗМ-51М для защиты от перенапряжений (повышенного и пониженного напряжения в электрической сети).

В другом навесном щите Mistral 41W установил реверсивный переключатель (рубильник) ABB для подключения щитка от генератора.

И вот здесь проявился еще один косяк — электрический щиток не очень глубокий. Ручка реверсивного рубильника мешала закрываться дверце щита, т.к. слишком высоко «выпирала» из под пластрона. Хотя с другой стороны, это может оказаться «плюсом» — габариты щита небольшие.

Эту проблему решил тем, что расположил реверсивный рубильник почти по центру щита Mistral, а дверцы у него немного выпуклые, что позволило ей все-таки закрыться, несмотря на «высокую» ручку переключателя.

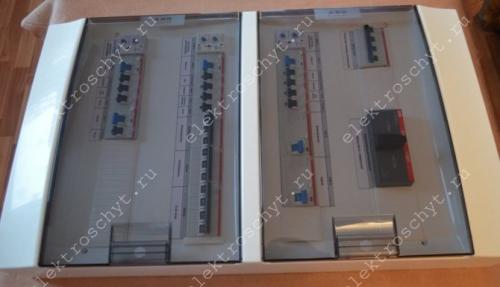

А вот так выглядят, собранные навесные щиты ABB Mistral 41W на 72 модуля с зеленой и серой прозрачными дверцами.

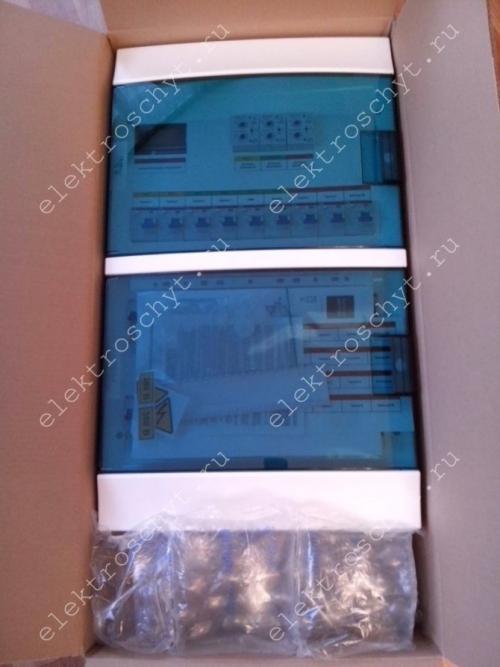

Они же, только с закрытыми дверцами. Один с серой прозрачной, другой Mistral 41W с зеленой прозрачной.

Общий вывод по навесным щитам Mistral 41W такой — если нет жестких ограничений по размерам, то однозначно брать навесной электрический щиток Mistral IP65 (его размеры больше, чем у Мистраль 41W), тем более разница в цене небольшая. Это прежде всего будет удобнее для вас — заказчиков, подключать кабели в щите более свободно.

Спасибо за внимание.

Собираю электрощиты для квартир, дач и коттеджей с автоматикой и без. Консультирую и обследую ремонты или другие объекты.

Корпуса щитов: Серия Mistral 41 (недорогие)

Щиты ABB серии Mistral 41

Вселенная надо мной издевается! =) Вот я прям недавно писал про мелкие щиты, в которых почему-то очень обожают выносить мозги, и тут как раз пошла волна их сборок (после волны подсчётов). Поясняю ещё раз: я не хочу обидеть людей и делить их на категории «ниже-выше»/»дорого-дёшево». Меня волнует только та закономерность, что чем дешевле щит, тем сильнее начинают им выносить мозги. И так как мне мои мозги дороги — то я выбираю более приятные варианты для сборки работы.

В общем, благодаря этим бюджетным щитам я окунулся в мир ‘2013 года и вспомнил то, как раньше собирал такие небольшие щиты пачками (по два-три за день). Руки у меня отвыкли от пластиковых корпусов, и я много на них матерился и понял для себя, что хочу идти выше и не возвращаться назад. Для меня эта волна простых щитов стала как бы взглядом назад и проверкой: хочу ли я идти вперёд (в неизвестность) или мне достаточно комфортно устроить свою жопу и жить только ради зарабатывания денег (и делать что попроще)?

Но зато мне удалось поюзать корпуса серии Mistral IP41, которые сделаны как замена серии Europa/Unibox, которая дизайнилась в 80х годах прошлого века и давно морально устарела. Правда Владимир Гореликов (который отвечает за эти щиты в ABB) говорит, что народ всё равно упорно продолжает заказывать Europa, потому что типа дешевле (а на самом деле потому что как в проектах под копирку всё писали, так и пишут до сих пор… может мне за пару миллионов сделать им новую копирку?). На самом деле Mistral Дороже Europa, но у Europa нет никаких шинок в комплекте, а у Mistral — завались! И за сумму чуть дороже вы получаете щиток посовременнее и ещё и с шинками.

Ширина одного модуля автомата.

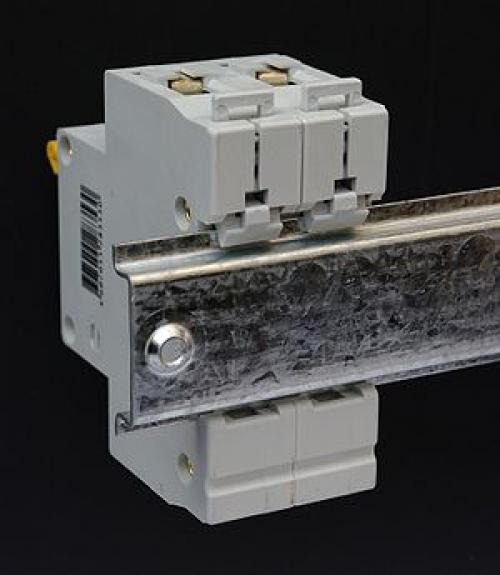

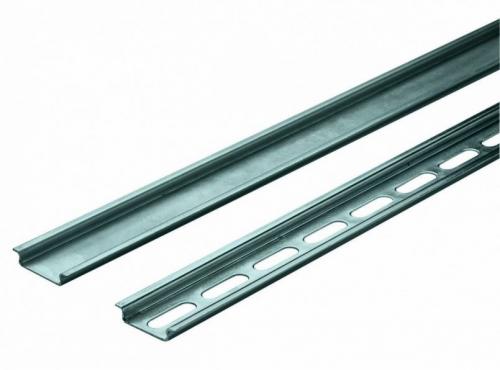

Оцинкованная перфорированная DIN-рейка с закреплёнными на ней устройствами

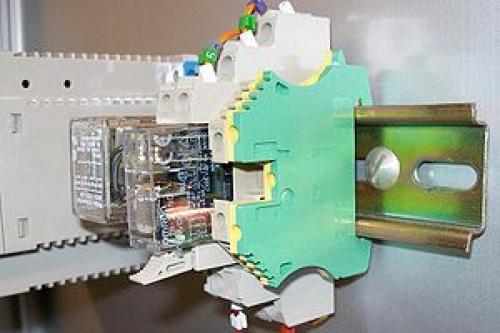

Вид сзади. Сверху установленных устройств видны петли, оттянув которые можно снять устройства с рейки

DIN -рейка  — обобщённое название металлического профиля, применяемого в электротехнике . В зависимости от требований (вес, прочность, сила тока, проводимого через клеммы заземления) выпускается либо стальная гальванизированная, либо алюминиевая. Бывает сплошная или с регулярным шагом перфорации, также существуют варианты с предварительной насечкой для облегчения разделки на определённую длину.

Выпускается в нескольких разновидностях, именуемых по схожести вида профиля с буквой английского алфавита .

Используется для крепления различного модульного оборудования ( автоматических выключателей , УЗО и др.) в электрических щитах , шкафах или установочных коробках. Использование реек вкупе с минимизацией элементов, применяемых в электротехнических изделиях, привело к появлению принципиально нового подхода в изготовлении аппаратуры — в компактных корпусах типового размера помещаются весьма сложные аппараты и приборы, подчас со встроенными микроконтроллерами .

Габаритные размеры Ω-реек

ТН35 — металлическая рейка шириной 35 мм специального профиля. Стандарт на данную рейку был разработан Немецким институтом стандартизации и впоследствии принят Международной электротехнической комиссией , а также в качестве Европейского стандарта (EN).

В России рейка ТН35 была введена национальным стандартом ГОСТ Р МЭК 60715-2003 «Аппаратура распределения и управления низковольтная. Установка и крепление на рейках электрических аппаратов в низковольтных комплектных устройствах распределения и управления».

Также существует рейка уменьшенного формата, как по толщине, так и по ширине профиля, — такие рейки обычно используются для установки малогабаритных клемм , а не аппаратов.

Материалом рейки могут быть сталь, медь, алюминий. Поверхность может быть обработана ( анодирование , гальванизация , оцинковка и другими способами).

Может быть как сплошной, так и перфорированной .

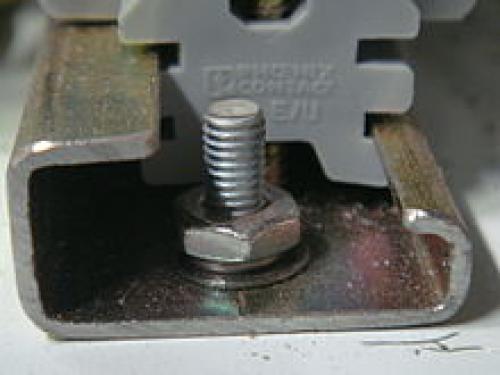

В рейках этого типа концы загнуты внутрь. Поэтому профиль такой рейки напоминает латинскую букву C. Рейку С типа обычно используются для установки аппаратных зажимов, клеммных колодок и пр. Ширина рейки составляет 32 мм, высота 15 мм.

Рейка G-типа

В рейках этого типа концы загнуты внутрь так же, как и в рейках C-типа, но при этом один конец меньше и ниже другого, поэтому профиль такой рейки напоминает латинскую букву G. Рейки G-типа используются для установки аппаратных зажимов, клеммных колодок и пр. Ширина рейки составляет 32 мм; высота длинного конца 15 мм; короткого 9 мм.

Din 43880. Особенности применения

ДИН рейка – это зарубежное изобретение, получившее свое название от немецкого стандарта, обозначаемого как DIN 43880-1988. У нас в стране их применение регламентируется ГОСТом Р МЭК 60715-2003 года. Эти изделия иногда называют монтажным рельсом. Полное название выглядит так: «рейка монтажная для фиксации защитных устройств в низковольтном оборудовании распределения и управления электрическими сетями».

В соответствии с этим определением область ее применения распространяется на следующие случаи:

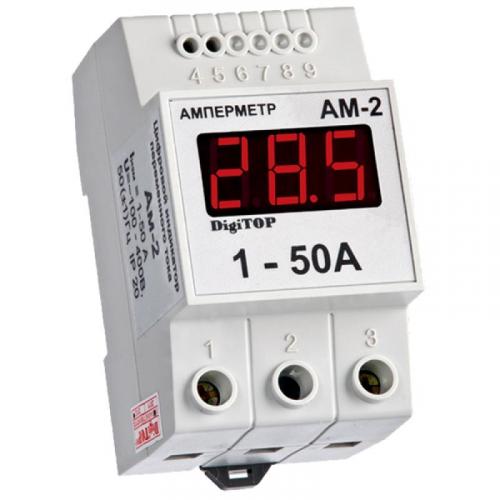

• необходимость установки в распределительном шкафу электрических счетчиков и других образцов измерительной аппаратуры;
• потребность в размещении там же защитного оборудования (УЗО, дифавтоматов, реле напряжения и тому подобное);
• при желании вмонтировать в шкаф специальную соединительную фурнитуру.

Решающий фактор, определяющий вместимость такой рейки – ширина модуля автомата или подобного ему защитного оборудования, устанавливаемого на ее основании.

При оценке ширины автоматов исходят из конкретного числа используемых в щитке защитных приборов, которые могут иметь однополюсное или многополюсное исполнение. Второй вариант касается трехфазных сетей. В общем случае ее применение ограничено именно этим набором функций, но в отдельных ситуациях возможны и другие направления использования дин рейки.

Размеры и способ установки

В бытовых условиях традиционно применяются стандартные планки с шириной профиля 35 мм (ТН 35), имеющие высоту полочки порядка 7,5 мм. Различные исполнения изделия могут отличаться по заявленной толщины профиля (1-1,5 мм) и диаметру набитых при перфорации отверстий (4 или 5 мм). Для их крепления на направляющих распределительного щитка потребуются болты соответствующего типоразмера.

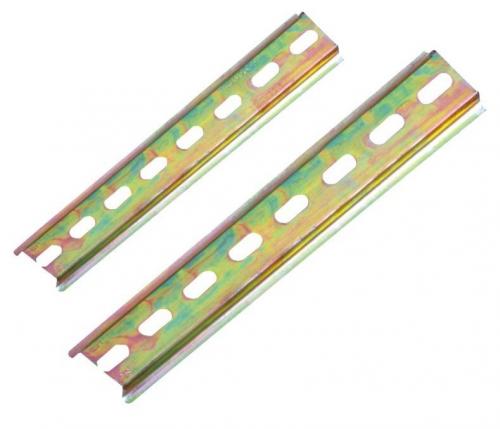

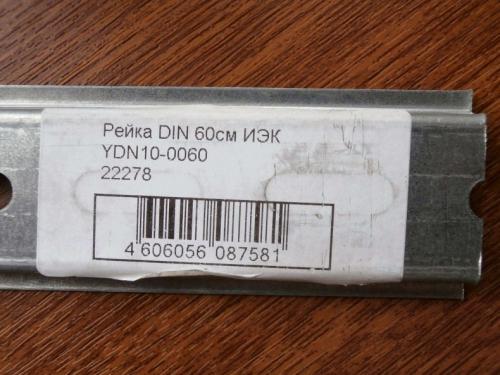

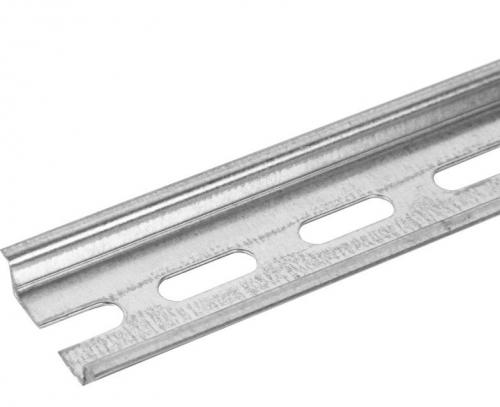

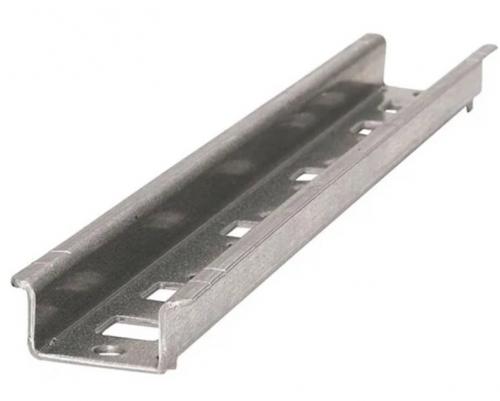

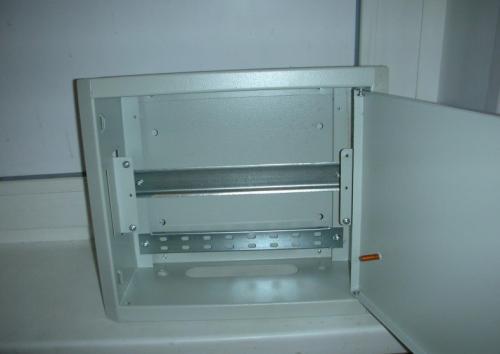

Дин рейка для чего нужна. G-образная

Менее востребованный вид рейки. Применение не отличается от С-образной.

• Размеры реек соответствуют ГОС стандарту. Стандарты следующие:
• Ω-образная рейка, которая имеет название ТН-35, может быть так же разных размеров:
• Длина реек может быть различной, чаще всего его зависит от производителей. Длина может начинаться от 7 см до 200см. Подобную рейку можно применить в установке щитка от 4 до 96 модулей.

DIN-рейки по способу литья распределяются на два вида. Рейки, которые выполненные сплошным литьем. Установка подобной рейки немного трудозатратно в отличие от второго вида, но такая рейка выдерживает больше нагрузки, способно выдержать множество креплений автоматов в шкафу.

Второй вид реек предусматривает отверстия, которые значительно упрощают способ крепления рейки к поверхности. Достаточно вкрутить шуруп в отверстие, расстояние между отверстиями составляет 1-1,5см. Таким образом можно надежно закрепить ее на поверхности. Но за счет наличия отверстий рейка становится менее прочной.

Изготавливают DIN-рейки из алюминия и нержавеющей стали. Для установки электроприборов используют рейки из нержавеющего метала.

Для определенных случаев, в продаже имеются рейки улучшенной прочности и глубины. Применение их зависит от места и случая работ.

На полках строительных магазинов есть различные марки реек. Наиболее популярные, отличающиеся своим качеством и ценовой категорией можно выделить следующих производителей: ABB, IEK и ДКС. Вы сможете найти подходящие по качеству и по цене товар.

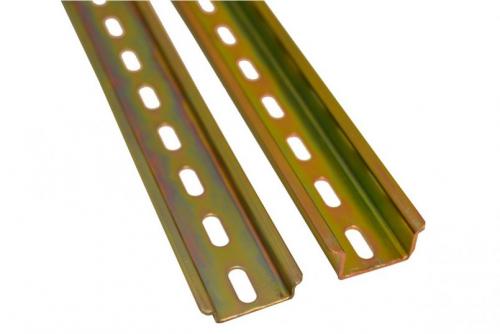

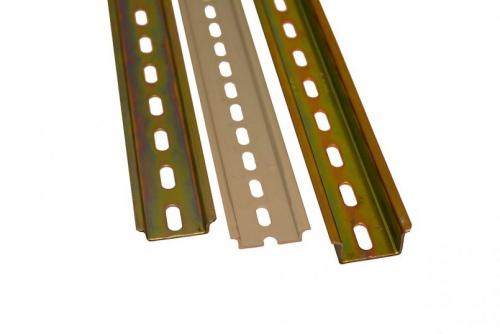

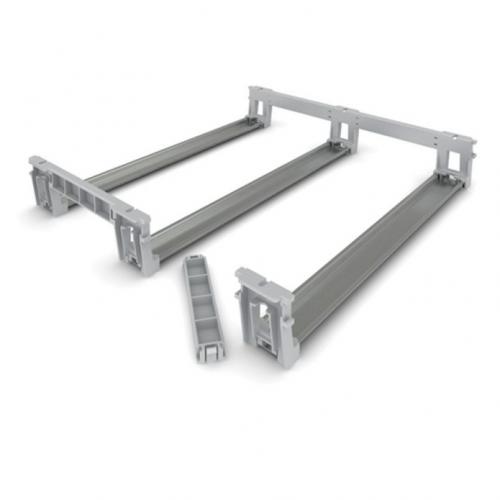

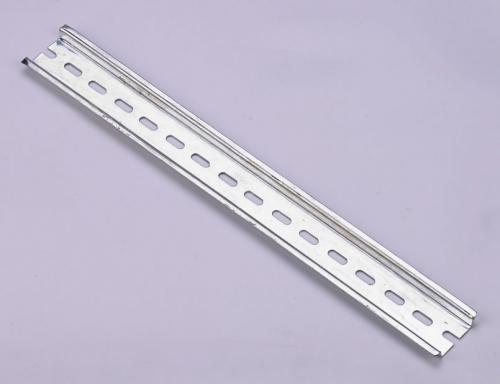

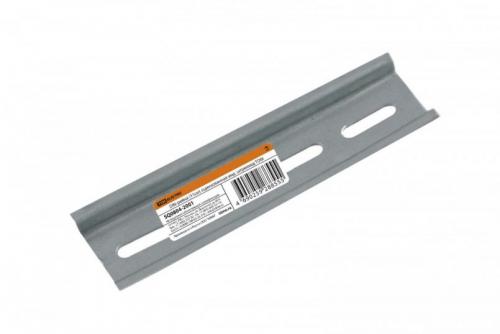

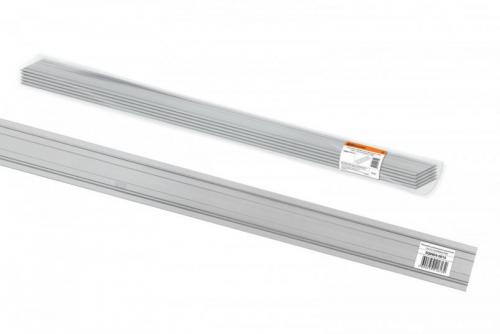

Дин рейка размеры. Какие бывают DIN-рейки — советы по выбору аксессуаров для электрошкафов и боксов. Советы по монтажу модульного оборудования (115 фото)

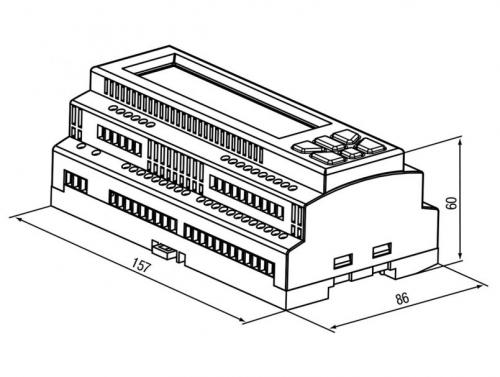

В процессе проведения электромонтажных работ возникает необходимость установки модульных устройств в электрощитки или ящики электроцепей. Крепление УЗО, автоматических выключателей и иной аппаратуры производится не на винт, а посредством использования современной ДИН рейки.

Назначение

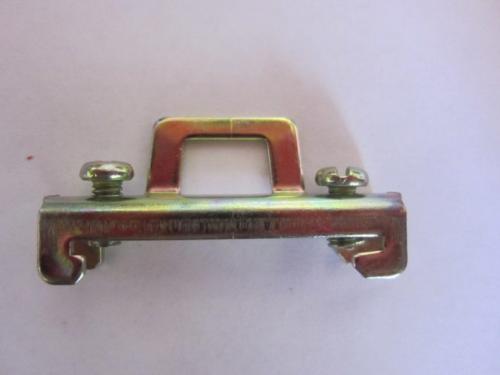

Din рейка представляет собой приспособление для надежного и прочного крепления модулей электрооборудования. Если ранее процесс крепления требовал трудоемких манипуляций по сверлению отверстий, созданию резьбы, необходимо было оперировать гайками, болтами и иными компонентами крепления, то сейчас фиксация проводится на специальную металлическую пластину.

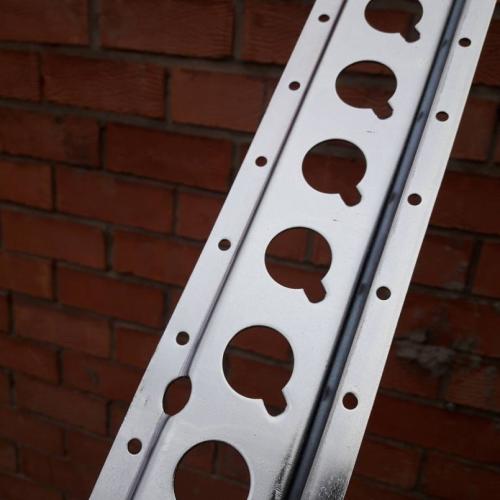

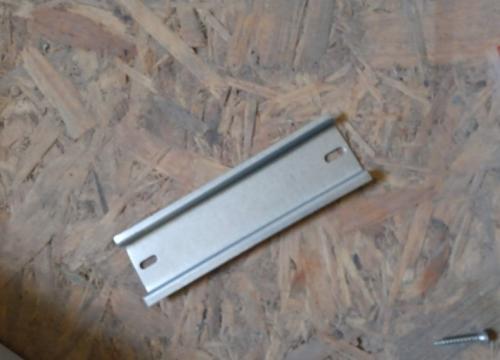

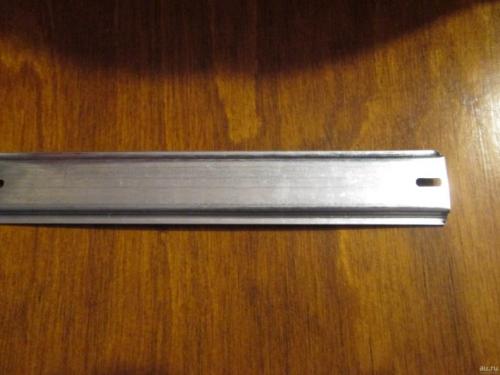

Она может быть перфорированной или сплошной. Наличие насечек облегчает разделение, как это видно на фото din рейки.

Типы реек

Являясь универсальным приспособлением, din рельсы существенно упростили электромонтажные работы. Однако на практике могут использоваться разновидности, которые различаются по многим параметрам, прежде всего, по форме. Существуют такие типы din реек:

Ω-образная. Это наиболее часто используемая электриками модификация, у которой края при рассмотрении в профиль имеют выгнутость наружу. Ее используют при монтаже распределительного щита, автоматики, счетчиков. Конструкция достаточно простая, а по соответствию ГОСТу имеется маркировка ТН.

Причем предполагается наличие таких вариантов — ТН 15, ТН 35, ТН 75. Для домашних электроцепей применяется тип ТН 35 – высота 7,5 мм при ширине 35 мм. Задействуется при монтаже в напольных и подвесных щитках.

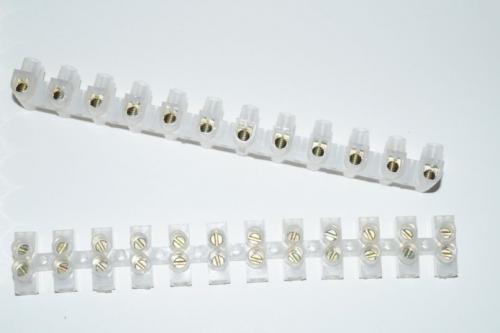

Тип «С». Края электромонтажного приспособления выгнуты внутрь. Поэтому на такую планку удобно крепить аппаратные зажимы и колодки клемм. Имеет маркировку с20, С30, С40, С50.

Тип «G» имеет внутреннюю вогнутость краев, однако высота торцов будет разной. Редко встречается в продаже, планка ориентирована на импортное оборудование, которое отличается таким же типом крепежа.

Используемый материал

В процессе выбора приспособления целесообразно учитывать конкретную электромонтажную задачу и особенности модулей, которые будут крепиться. В частности, требуется, правильный подбор шины на din рейку. Немаловажное значение имеет и материал, из которого изготавливается пластина.

По назначению и планируемой нагрузке рейки могут быть стальными и алюминиевыми. Стальные модели отличаются высокой прочностью и способны принять достаточно высокую нагрузку, имея минимальную толщину 1 мм.

Изделия из алюминия нагружают при толщине 1,5 мм, когда используют для крепления частотных преобразователей, приборов плавного пуска, силовой трехфазной автоматики.

Выбор нагрузочной характеристики

Данный параметр имеет важное значение, его следует обязательно планировать при монтаже. Алюминиевые аналоги имеет такие особенности:

• При толщине 1 мм возможен монтаж модулей автоматики защиты, УЗО, блоков питания. В процессе работ рейки разрезаются на отдельные блоки.
• С толщиной 1,1 мм — ориентированы на монтаж отдельных модулей по рядам.
• Рейки 1,4 мм выдерживают модули независимо от их массы.
• Аналоги из стали 1 мм и алюминия 1,5 мм устойчивы к разной по величине нагрузке и могут использоваться в любых условиях.

Размерные характеристики

От правильного подбора корпуса на din рейку зависит надежность и безопасность использования электрооборудования. Рельсы могут быть разными по цветовым параметрам и длине. Стандартный размер 2 м в длину, однако для упрощения пользования продаются приспособления, разрезанные на пластины длиной 200 мм.

Выпускаются литые рейки и с отверстиями. При наличии отверстий упрощается процесс монтажа, поскольку необходимо только прикрепить планку посредством этих прорезей. Оптимальное расстояние между отдельными отверстиями составляет 10-20 мм.

Сплошные din рейки отличаются повышенной надежностью. Их сгибание под высокими нагрузками исключено, на них допускается крепление нескольких автоматов.

Особенности выбора

При подборе необходимого приспособления учитывают такие нюансы:

• Особой популярностью пользуются рейки в 1 мм из стали при длине 1 м. Это универсальный вариант, который дешевле алюминиевого аналога.
• Пластины режутся под размер щитов. Выбор производится по размерным характеристикам ящика, куда будет производиться монтаж. Для новых креплений размер планки должен предусматривать запас.
• Когда ставятся модули для din рейки, обычно берется пластина ан 10-15 мм плюс запас.
• Если покупается собранные щиты, то в них уже установленные рейки нужного размера.

Крепление рейки производится по краям. Следует избегать провисания, размеры должны четко соответствовать месту установки. При необходимости целесообразно применять специальные держатели.

Ширина автомата шнайдер. SCHNEIDER EASY9. Обзор серии модульных распределительных устройств c высоким качеством сборки

Разработчики Schneider Easy9 cделали упор на легкость и простоту установки своих модульных приборов. Каждое изделие серии, начиная от автоматических выключателей (АВ) и заканчивая устройством защиты от импульсного перенапряжения (УЗИП), согласовано между собой в плане подключения и защитных функций.

Серию отличает не только высокое качество, сертифицированное по стандарту ISO 9000, но и доступная цена.

Автоматические выключатели

Для базовой защиты от короткого замыкания и перегрузок используют автоматические выключатели (АВ). В линейке есть 1-, 2-, 3- и 4-полюсные модели для бытовой и промышленной эксплуатации. Существуют изделия на 4,5 кА с номинальным током от 6 до 63 А и вариации на 6 кА (для вводных выключателей в этажных распределительных щитах) с номинальным током от 25 до 63 А.

Масса прибора зависит от количества полюсов:

• 1 полюс — 96–106 г;
• 2 — 212 г;
• 3 — 318 г;
• 4 — 424 г.

Это указывает на достаточное содержание внутри металлических элементов, а значит, и на качество продукции.

На передней панели устройства сразу видна рукоятка с индикацией I/O, то есть включенного и отключенного состояния АВ. Питание можно подвести сверху или снизу. Устройство приобретает любое установочное положение от 0 до 360°, что существенно облегчает его монтаж в распределительном щите.

АВ серии Schneider Easy9 работают в номинальном напряжении 230 и 400 В переменного тока с рабочей частотой 50/60 Гц. Степень защиты открытого аппарата — IP20, то есть он закрыт от попадания внутрь твердых частиц более 12 мм длиной, но абсолютно открыт к проникновению влаги. Для аппарата в модульном шкафу — IP40.

Преимущества АВ этой линейки:

• механизм быстрого включения уменьшает вероятность плавления контактов во время включения под напряжением;
• заклепка из металла посреди корпуса препятствует изменению характеристик устройства после аварийного отключения;

• лицевая панель монолитная, что дополнительно защищает пользователя от поражения током из-за неосторожности;
• в заклемленном пространстве расположены защитные шторки, не позволяющие подключить АВ неправильно.

При коротком замыкании прибор разрывает только фазу, что защищает подключенную технику от неисправностей. Но важно помнить, что нуль остается включенным, поэтому самостоятельно выяснять причину замыкания не стоит. Если все же это необходимо сделать, то следует полностью обесточить всю линию.

Из-за такой конструкции включать свет можно сразу после срабатывания АВ.

На автоматические выключатели EZ9 возможно установить пломбирующую клеммную заглушку. Она нужна для защиты от несанкционированного доступа к контактам прибора и хищения электроэнергии.

Выключатели дифференциального тока

ВДТ на 4,5 кА типа А и АС с верхним подводом питания предназначены для защиты людей от удара электрическим током при прямом (30 мА) или косвенном прикосновении (100–300мА). Также прибор предохраняет электропроводку и электроустановки от возгорания в случае возникновения утечки.

Устройство способно обеспечивать защиту как при наличии, так и при отсутствии заземления. Следует обратить внимание, что номинальный ток ВДТ должен быть выше или равен току вышестоящего АВ. ВДТ срабатывает при достижении номинального тока короткого замыкания в отметке 4500 А.

Изделие с 2 полюсами весит 125 г, работает под напряжением 230 В и с частотой 50 Гц. ВДТ с 4 полюсами имеет массу 375 г, напряжение тока 400 В, частоту — 50 Гц.

На передней панели находятся ручка и кнопка проверки. Для обеспечения полной безопасности рекомендуется проводить тестирование каждый месяц. При нажатии на кнопку исправный прибор выключится и обесточит линию.

Устройства серии Schneider Easy9 очень долговечны. Количество циклов включения и отключения достигает 2000. Облегченный корпус имеет повышенную теплоотдачу, что предотвращает перегрев контактов при больших токах.

Существует в серии и автоматический выключатель дифференциального тока (АВДТ). Он совмещает функции АВ и ВДТ. Есть и компактная модель АВДТ с шириной модуля всего 18 мм, что значительно экономит место в щитке.

Защита от перепадов напряжения

Почти вся бытовая техника, особенно электроника, очень чувствительна к импульсным скачкам напряжения, которые возникают из-за аварии, удара молнии или обрыва нуля. Устройство защиты от импульсных перенапряжений (УЗИП) уменьшает перепад напряжения до безопасного уровня. А реле напряжения прекращает питание электроприборов во время критичного изменения вольтажа.

Реле напряжения серии Schneider Easy9 работает при номинальном токе 40 А, напряжении 230 В, частоте тока 50 Гц и состоит из двух модулей. Верхний порог размыкания цепи составляет 265 В переменного тока, а верхний порог соединения — 253 В. Нижний порог размыкания цепи равен 50–160 В, нижний порог соединения — 195 В.

Предустановленное время выдержки прибора — 30 ± 5с. Он рассчитан на 12 000 циклов включения и выключения. Вес устройства 280 г.
