Монтаж потолочных балок своими руками. Установка потолочных балок

Монтаж потолочных балок своими руками. Установка потолочных балок

1. На концах брусьев делаете выборку четверти по всей ширине бруса, длина выборки должна соответствовать ширине ответного верхнего бруса, связывающего каркас дома
2. Выборку нужно сделать одновременно на всех брусьях, после чего можете приступать к установке балок
3. Установку потолочных балок вам лучше всего осуществлять, так называемым «маячным» способом. Вначале вы устанавливаете на место крайние балки, после промежуточные. Далее следует проверить правильность их укладки при помощи строительного уровня.
4. Крепление балок к брусу, связующему каркас дома, вы можете осуществлять, используя металлические или деревянные шипы, длинные гвозди (не менее 150 мм) либо строительные скобы.

Примечание: для устройства потолка, лучше использовать балки, имеющие цельную длину — без стыков также в качестве балок могут быть использованы спаренные доски толщиной 50 мм, скрепленные между собой при помощи крепежных материалов имеющих резьбовое соединение (например, болтами).

Установка опор для потолочных балок внутри дома
Порядок установки опор из бруса для потолочных балок, должен быть продуман заранее, в соответствии с планировкой дома (как у вас будут расположены комнаты, кухня и т.д.).

Это необходимо для того, чтобы опоры для потолочных балок в дальнейшем можно было использовать для устройства межкомнатных перегородок.

Перед тем как установить опоры, вам следует сделать предварительную разметку на полу и по ней произвести укладку бруса (нижнее основание перегородки). В брусе необходимо заранее сделать пазы для стыка со стойками опор, в которых также должен быть предусмотрен ответный соединительный паз.
Когда нижний брус прикреплен к полу, можно устанавливать опоры (они должны иметь одинаковую длину)
Опору из бруса и потолочную балку скрепляйте между собой с двух сторон при помощи строительной скобы.

Важно! Конструкция пола для установки перегородок по его поверхности должна быть надежной. В предыдущей статье мы уже рассмотрели устройство полов. Так вот, частота установки опор под лаги и самих лаг должна отвечать наименьшему числу расстояния их друг от друга (расстояние вы определяете самостоятельно, ведь количество лаг зависит от общей площади дома).

Крепление балок перекрытия к стенам из газобетона. Как крепятся деревянные перекрытия

Для правильного крепления деревянных блоков, в газобетонных стенах формируются специальные открытые или закрытые гнезда. Также надо быть уверенным, что древесина сможет «дышать», для чего конец каждой балки срезается под углом в 60-75 градусов. Срез тщательно обрабатывается антисептическими средствами.

Тот конец балки, который обрабатывался антисептиком (за исключением срезанного края), впоследствии следует обмотать рубероидом или другим гидроизоляционным материалом. Кроме защиты древесины это делается еще и чтобы балка, плотно «сидела» в гнезде.

С точки зрения теплоизоляции, гнезда – самые слабые места перекрытия второго этажа в доме из газобетона. Поэтому они дополнительно утепляются, для чего подходит минеральная вата или пенополистирольные пластины.

Способы заделки балок в стенах; обработка концов балки защищает от образования конденсата и гниение материалов Источник sdelaipotolok.com

Полностью обработав, обмотав и установив балку, необходимо дополнительно осмотреть гнезда – в них могут быть трещины, которые надо перекрыть специальными растворами и герметиками, чтобы не пустить в гнезда влажный и теплый воздух. В любом случае дополнительная защита гнезд лишней не будет и продлит срок службы балок.

Крепление монолитного перекрытия

Перед сооружением перекрытия делается армопояс, так как газобетонные блоки – хрупкий материал, который легко лопнет под нагрузкой. Под армопояс следует соорудить деревянную опалубку, повторяющую контур стен. Важно, чтобы она была цельной, то есть не прерывающейся. После этого армопояс заливают раствором бетона.

Подготовка армопояса под перекрытия Источник banya-ili-sauna.ru

Прежде чем приступать к сооружению опалубки, для нее потребуется установка подпорок. Как правило, на этом этапе используются подставки из стали. Важно ровно установить подпорки, без погрешностей, так как последствия могут стать причиной больших сложностей. Чтобы выровнять подставки удобно использовать строительный уровень. Одна стойка выдерживает нагрузку в 300-500 кг.

Применение строительного уровня поможет уложить балки без перекосов Источник lestorg32.ru

После укладываются поперечные балки (начинать можно как сверху, так и снизу, пришивая к подпоркам). На следующем этапе устанавливается арматурная сетка. В первую очередь прокладываются кабеля, так как если сначала залить бетон, их проложить уже будет проблематично. На этом же этапе монтируются трубы для вентиляции и оставляется не залитый участок, где будет лестница между этажами. Для связывания арматуры подойдет проволока, после чего конструкцию заливают бетоном.

Отталкиваясь от объема бетономешалки, бетон изготавливают по следующей пропорции :

• Цемент – 7 литров;
• Песок – 15 литров;

Заранее подготавливается участок, куда впоследствии выливается готовая смесь. Само монолитное перекрытие должно иметь толщину от 150 до 300 мм. Чтобы смесь полностью затвердела, достаточно выждать несколько дней. Если перекрытие делилось на участки, то используемые балки, при помощи которых оно отделялось, должны быть удалены.

Источник: https://balki-v-interere.postroivsesam.info/stati/kak-polozhit-balki-perekrytiya-na-gazobeton-preimushchestva-i-nedostatki-po-sravneniyu-s

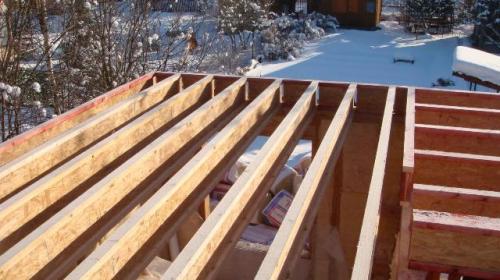

Балки перекрытия своими руками. Выбор материалов и расчет их параметров

Важно правильно побрать материалы.

В качестве несущих балок используют различные материалы. Чаще всего это массивный брус из древесины хвойных пород , однако можно использовать клееный брус, двутавровые изделия, срощенные доски.

Особое внимание следует обращать на качество пиломатериала. Недопустимо использовать брус с трещинами, множественными сучками, следами плесени или насекомых-древоточцев. Кора и заболонь должны быть удалены.

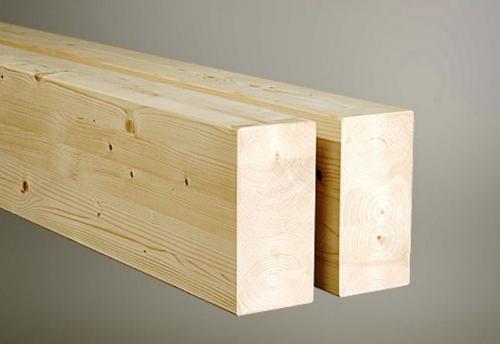

Тщательно проверяйте качество бруса.

Не менее важный параметр – это влажность доски. Для использования в качестве несущих балок используют брус и доску, влажность которых не превышает 20 %. Иначе пиломатериал может повести в процессе естественной сушки под нагрузкой.

При расчете параметров руководствуются динамическими и собственными нагрузками, а также длиной пролетов и шагом между балками.

Параметры зависят от длины пролета и шага между досками.

Расчет перекрытия по деревянным балкам для частных домов можно упростить следующим образом:

• Суммарную нагрузку, учитывающую собственный вес, динамические нагрузки и вес утеплителя принимают равной 400 кг/м²;
• Расстояние между деревянными балками перекрытия принимают равным от 600 до 1500 мм, чаще всего – один метр;
• Максимальная длина пролета обычно составляет не более 6 м;
• Используют брус прямоугольного сечения, где высота прямоугольника равна 1/24 длины балки, а его ширина равна ½ высоты.

Для выбора сечения можно использовать калькулятор расчета деревянной балки перекрытия, а можно воспользоваться таблицей:

Длина пролета, мм	Сечение для шага 600 мм, мм	Сечение для шага 1000 мм, мм
100х70	120х60
2500	120х80	140х100
3000	140х90	160х110
3500	150х100	180х120
4000	160х120	200х120
4500	180х140	220х140
5000	180х140	220х160
5500	200х140	240х160
6000	220х140	250х180

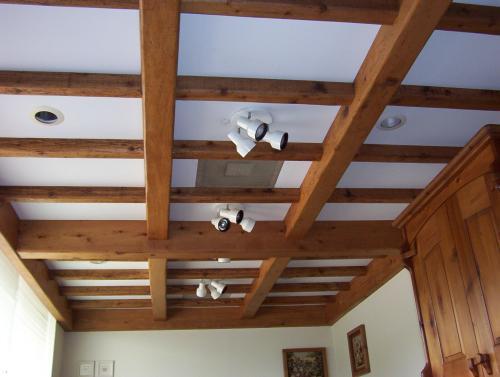

Еще один пример потолка с открытыми балками.

Важно!
До начала укладки бруса вы должны решить, чем обработать деревянные балки перекрытия.
Современные антисептические комплексы и антипирены защитят конструкции от преждевременной коррозии и пожара.

Источник: https://balki-v-interere.postroivsesam.info/stati/kak-sdelat-balku-perekrytiya-iz-dosok-kak-izgotovit-balku-perekrytiya-iz-dosok-dlinoy-6-metrov

Как задекорировать балки на потолке. Потолок с балками в разных стилях интерьера: оригинальные дизайнерские идеи

Как оригинальное оформить деревянные балки на потолке, с какими стилями их можно сочетать. Как расположить перекладины и балки, в какой цвет их можно окрасить. Использование светильников и люстр для акцентного выделения балок в интерьере.

Балки на потолке часто можно увидеть в старинных зданиях или в деревянных домах. Раньше эта архитектурная деталь использовалась только для поддержки потолка. Сейчас деревянные балки стали модным декоративным элементом. Они активно используются как в частных домах, так и в городских квартирах. Рассмотрим, с каким стилями интерьера идеально сочетаются балки.





Потолок с балками в частном доме



Изогнутые балки на потолке

Деревянные балки в интерьере

Как правило, подобные балки чаще можно встретить в частных загородных домах. Незамаскированные балки из натурального дерева придают интерьеру солидность и надежность. При желании балки можно окрашивать. К примеру, подобные элементы в светлых оттенках визуально увеличивают высоту потолков. Если придать балкам яркий оттенок, он станет активным акцентом любого помещения.



Белые балки



Балки из дерева



Деревянные балки на потолке являются акцентным элементом в интерьере

Балки из натурального дерева будут не всегда уместны в городской квартире небольших размеров — они слишком утяжеляют пространство. В таком случае отличным вариантом станут балки из альтернативных материалов:

• Тонкие доски. В таком варианте есть множество преимуществ. Балки выглядят, как натуральное дерево, но при этом они существенно легче. Расположить их можно с даже на натяжном потолке. Если воссоздается скандинавский стиль, потребуются доски светлых оттенков. Для лофта или прованса желательны темные или окрашенные балки.
• Полиуретан. Этот современный материал обладает множеством достоинств. Он простой в работе, устойчивый к влаге, не впитывает запахи. Полиуретан отлично имитирует натуральное дерево. П-образная форма балок позволяет легко маскировать провода и обустраивать точечное освещение .
• Гипсокартон. Это легкий, удобный в работе материал, с помощью которого самостоятельно можно создавать любые по форме конструкции.
• Металлические профили П-образной формы. Такие изделия по своему внешнему виду сильно напоминают рельсы железной дороги, поэтому они идеально будут сочетаться с лофтом. К таким конструкциям подходят модные трековые светильники.

Наш шоу рум дизайнерской мебели One And Home радует поклонников мягких стульев класса премиум широким ассортиментом моделей и неизменно высоким качеством.

Мы индивидуально подходим к каждому заказу, поэтому наша мебель уместна в любом интерьере, подчеркивает стиль и радует комфортом.

Приезжайте к нам прямо сейчас и получите скидку – 3000 руб. на первую покупку, а еще особый бонус – карту постоянного покупателя.

Ждем Вас по адресу: г. Москва, ул. Дербеневская, дом 14, корпус 3.



Деревянные балки в мансарде



Оригинальное оформление потолка балками



Металлические и деревянные балки

Часто встречаются помещения, по потолку которых уже проходит одиночная балка. Долгое время это считалось проблемой, так как нужно было придумать способ, как ее скрыть. Сейчас такую балку можно легко использовать, как декор интерьера в качестве яркого акцента.



Потолок с горизонтальными и вертикальными балками



Светильник, установленный на балках



Оригинальное дополнение балок металлическими деталями

Важно, чтобы цвет балки гармонировал с общей цветовой гаммой помещения. Также можно выделить этот архитектурный элемент с помощью светильников или оригинальной люстры.

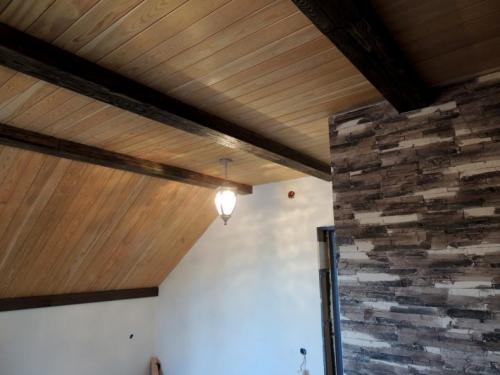

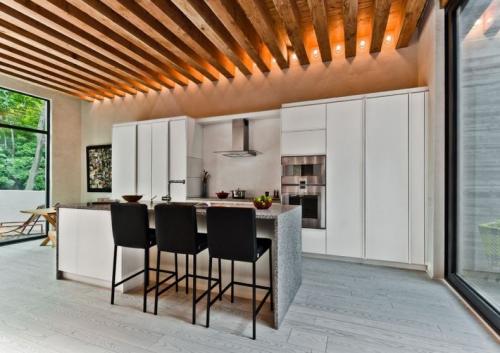

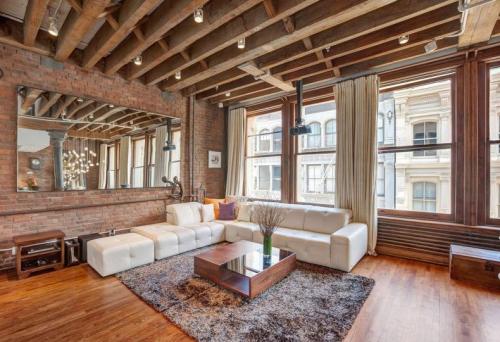

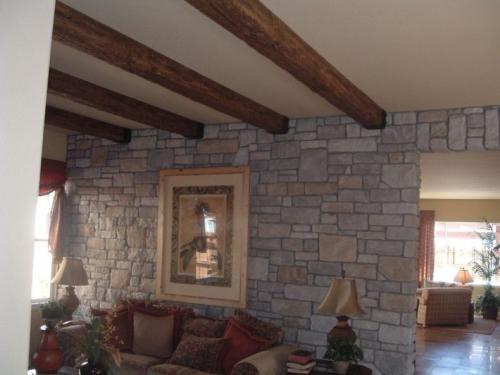

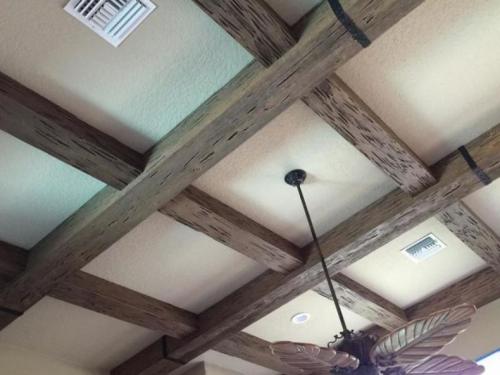

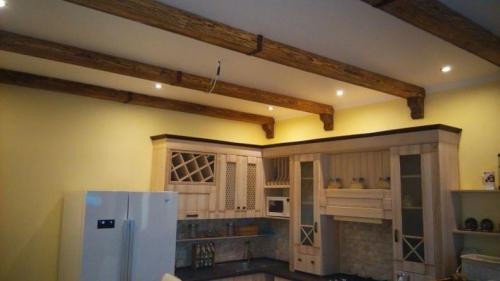

Как задекорировать балки на потолке в частном доме. Декоративные балки на потолке своими руками — руководство с фото для новичков, как приклеить пенопластовые фальш-балки на потолок

Использование декоративных потолочных балок — решение смелое и оригинальное, добавляющее интерьеру уюта и своеобразной деревенской атмосферы.

Однако, не каждый может позволить себе реализацию этой идеи в рамках проекта конкретного помещения, поскольку выступающие элементы уменьшат и без того небольшую высоту потолка.

А вот в комнатах с высокими стенами и широкими сводами балки на потолке станут отличным дополнением выбранной стилистики, грамотно подчеркивая эстетический вкус хозяина.

Особенности оформления низких и высоких потолков

Традиционно в частных домах с высокими потолками несущие балки, поддерживающие конструкцию строения, декорируют и берут за основу определенного стиля, который в последствии задают всему помещению.

В квартирах эту идею реализуют немного иначе,- в этом случае отделка потолочной зоны фальшбалками предполагает установку плит по периметру помещения на специальные крепежи. Имитация балок из полиуретана выгодно подчеркнет просторность интерьера.

Совет: «Поднять» низкие потолки с помощью балок можно прибегнув к выбору светлых, мягких тонов, визуально расширяющих пространство. Разместить элементы можно традиционно,- параллельно друг другу,- или схематично в рамках выбранной геометрической фигуры.

Отличным решением станет использование фальшбалок контрастного цвета по отношению к потолку,- таким образом вам удастся добавить яркий, заметный акцент и зонировать помещение. Внутрь пластиковых плит можно спрятать незначительные инженерные коммуникации и провода электропроводки.

Виды и материалы потолочных балок

Для изготовления подобных конструкций используют самые разные материалы, которые условно принято делить на искусственные и натуральные. Последние чаще всего выполняют из сосны или дуба; они отличаются особой экологичностью и повышенной прочностью.

Такие вариации балок устанавливают в домах частного сектора, однако, они имеют один существенный недостаток — большой вес, увеличивающий общую тяжесть инсталляции.

• Для городских квартир отлично подойдут искусственные материалы, имитирующие натуральное сырье,- к примеру, пластиковые или полиуретановые планки. Это решение существенно снизит нагрузку на конструктивную зону и спрячет незначительные дефекты потолочного полотна.
• Еще один интересный вариант — железные открытые фальшбалки в стиле лофт, между которыми крепятся споты. Их обычно располагают перекрестно, вытягивая таким образом потолок по ширине или длине.

Обратите внимание: при идентичной длине деревянные и полиуретановые плиты отличаются по рыночной стоимости. Так за натуральные планки придется заплатить 1300-5000 рублей, в то время как искусственные обойдутся намного дешевле — 800-1500 рублей за единицу.

Отделочный материал потолка

Выбор конкретной разновидности фальшбалок зависит от отделочного материала потолочной зоны.

• Натяжное полотно — один из наиболее современных и распространенных способов отделки потолка. Его популярность обуславливается простотой монтажа, доступностью и высоким разнообразием цветовых решений. Натяжные потолки допустимо комбинировать с декоративными планками из гипсокартона или полиуретана, создавая и поддерживая таким образом современную стилистику интерьера.
• Деревянная вагонка редко встречается в квартирах и используется в основном в частных секторах. Ее дополняют балками из натурального дерева в тон основному полотну или контрастно ему.
• Подвесные потолки из гипсокартона гармонично смотрятся с выступающими балками из этого же материала. Альтернативой может стать украшение лепниной, дополнение встроенной подсветкой в зависимости от личных предпочтений и эстетики самого помещения.
• Окрашенные потолки допускают использование как натуральных, так и искусственных балок из любого материала. Однотонная краска является отличной базой, дающей простор для фантазии и различных стилистических решений.

Крепление балок перекрытия к мауэрлату. Особенности процесса

Качественно укрепленная основа перекрытия – залог долговечности эксплуатации помещения, где установлены балки. Здесь имеет огромное значение крепеж и техническая составляющая монтажа (особые способы крепления + правила выполнения работ).

Элементы балочного крепежа выполняют из качественной стали или алюминия, они представлены уголками, анкерами, стальными пластинами, навесами, лагами, винтами, шурупами, гайками, стержнями. Также для некоторых типов балок, например, деревянных, используют специальную технику врубки и врезки. Встречаются также смешанные способы крепления изделий.

Независимо от использованной техники и материалов, на который крепятся балки, они всегда соединяются со стеной по типу плавающей системы. Главное при работе с ними – это качество монтажа, так как он влияет на надежность перекрытий и поддержку всей потолочной и кровельной конструкции.

При этом, в процессе самого монтажа используются следующие типы балочных конструкций :

• двутавровые ;
• швеллерные;
• ЖБ, с длинными армированными прутьями внутри ;
• деревянные.

Знать особенности крепления балок перекрытия к разным поверхностям важно потому, что это позволит правильно подобрать элементы крепежа, рассчитать нагрузку, которую будут выдерживать опоры. Одновременно надежно закрепятся каркасы для кровли и чердака, и не возникнет никаких проблем с обустройством гидроизоляции, пароизоляции и утепления, так как поверхность с балками будет готова.

Способ присоединения балочных изделий зависит во многом от типа используемой постройки . Так, например, некоторые дома каркасного типа и СИП-панелей уже имеют установленные балки, и крепятся наглухо еще в условиях производства. В стандартных постройках (кирпичных, монолитных, бетонных) балки ставят вслед за образованием армированного пояса.

В строительстве для перекрытий используют чаще стандартные балки, представленные разрезом сечения 150 x 150 (мм) или 200 x 200 (мм), но могут быть и другие габариты, которые создаются при индивидуальных заказах в условиях производства.

Все работы, связанные с балочными креплениями, изготовлением и монтажом самих балок, основаны на применении основных технических нормативов:

1. ГОСТ 27017-86 — изделия для крепежа.
2. ГОСТ 4981-87 — деревянные балки.
3. ГОСТ 19425-74 и ГОСТ Р 58966-2020 — металлические балки (двутавровые и стальные).
4. ГОСТ 20372-2015 и ГОСТ 20372-90 — ЖБ-балки.

Нормативы дают отсылки ко всем возможным положениям и нормам, которых нужно придерживаться на всех этапах подготовки и работы. Все они гарантируют в итоге получение крепкой надежной постройки, с укрепленным каркасом чердака и кровли.

Важные особенности, характеризующие балки, связаны не только с типом здания, но и с составом материала, из которых их изготавливают:

• Деревянный брус , выполненный чаще всего из бревен, может использоваться в различных домах, в том числе, газобетонных и пеноблочных.

  Но их всегда крепят к стенам, с условием обустройства продольного люфта.

  Деревянные брусья не оказывают дополнительной нагрузки на фундамент, работать с ними легко и быстро. Также, они доступны по стоимости.

  Современные балки тщательно пропитываются антисептическими и полимерными средствами, которые делают их более устойчивыми к атмосферным перепадам. Но, несмотря на это, концы балок и их поверхность, при обустройстве слоев чердачных перекрытий, рекомендуется оборачивать гидроизоляцией и пароизоляцией (холодные чердаки), для продления сроков эксплуатации.

• Металлические балки для перекрытий – это двутавровые изделия, в разрезе сечения, напоминающие букву «Н». Изготавливается данная группа из высококачественных марок стали. Двутавры отличаются прочностью, крепостью, выдерживают большие нагрузки и не склонны к деформации.

  Единственный их минус – большой вес. Поэтому их чаще всего используют для монолитных и кирпичных строений, а укладывают при помощи подъемных механизмов.

• ЖБ-балки подходят для панельных домов, которые представлены таким же составом (железобетонным), как и панели (бетон + армировка). Больше всего они востребованы для многоэтажек.

  Они отличаются прочностью, долговечностью, равномерным распределением нагрузки. Их можно заказать не только стандартной, но и нужной (индивидуальной) длины. В условиях предприятия их формируют из прочных марок цемента и армированных прутьев от 12-15 (м).

Источник: https://balki-v-interere.postroivsesam.info/stati/kreplenie-stropila-k-balke-perekrytiya-na-skobah-glavnye-soedinitelnye-uzly

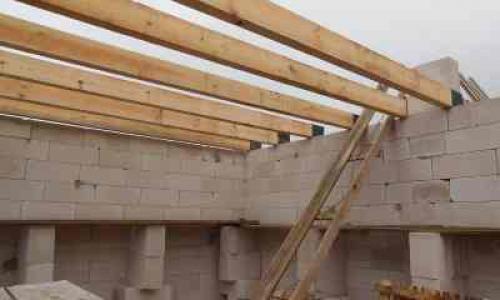

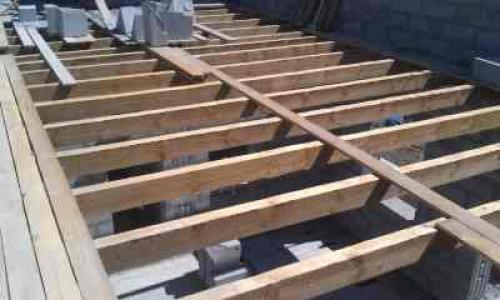

Монтаж балок перекрытия расценка. Установка балок перекрытия: особенности монтажа и расценки за работу

Установка балок перекрытия часто используется в частном доме или коттеджах небольшой высотности.

Монтаж необходим для того, чтобы упрочнить потолок – впоследствии он не будет деформироваться и прогибаться, даже после интенсивной эксплуатации.

Сам процесс работы сложный, содержит массу нюансов, но это необходимый шаг в упрочнении конструкции здания. Чтобы выполнить установку балок перекрытия рекомендуется ознакомиться с правилами, планом раскладки элементов, ошибками и пошаговой инструкцией.

Правила и требования к правильной установке

При возведении малоэтажного здания любой человек сталкивается с тем, что необходимо устанавливать перекрытия. Балочное перекрытие состоит из специальных элементов – ригелей, которые располагаются между пролетами.

Часто их изготавливают из древесины (в т.ч. клееного бруса) или металла, но материал не имеет значения, когда речь идет о требованиях к процессу. Несколько основных моментов :

балки должны быть прочно и надежно установлены;

• система перекрытия должна обеспечивать хорошие изолирующие параметры;
• ниши для вкладки изделий делают только на длинных стенах;
• в небольших пролетах балки устанавливают шагом не менее 1 метра;
• в больших пролетах это расстояние должно быть не менее 50 см;
• концы ригелей должны быть обязательно изолированы материалом, который защитит от влаги и воздействия других факторов.

Если балки будут установлены ненадежно, при проверке системы она будет шататься, то в будущем потолок нижнего этажа может просесть. Это произойдет из-за чрезмерной нагрузки на пол второго этажа, а так как перекрытие из балок не было нормально укреплено, то провисание неизбежно.

При установке все щели и стыки должны быть хорошо закрыты или заделаны . Соблюдение изолирующих параметров позволит исключить проникновение шума и тепла в соседние помещения.

Ниши нужно делать на более длинных стенах, так как лаги пола должны быть соразмерны меньшему габариту стены. Немаловажно соблюдать частоту крепления балок – если она будет слишком редкой, то может проявится проседание. Пол защищают от возможной влажности рулонной резиной или полиэтиленом.

При раскладке балок также есть некоторые требования. Например, их длина должна быть подобрана в зависимости от перекрываемого пролета. Сами балки укладывают по наименьшему пролету, если помещение прямоугольное.

Если же помещение квадратное, то направление кладки не имеет значения. При раскладке расстояние между ригелями должно иметь одинаковое значение .

План раскладки

Чтобы сборка перекрытий была успешной, перед тем, как приступить к монтажу обязательно выполняют план раскладки. Это своеобразная схема, на которой изображены все элементы перекрытия с необходимым шагом между ними. Размер шага указывается на плане, также здесь записывают длину и ширину каждого помещения на плане дома, где будет использовано перекрытие.

План раскладки лучше разрабатывать специалистам по данной теме – самостоятельно это сделать правильно вряд ли получится. Инженер обязательно делает расчеты, которые отвечают нормативам проектной документации.

Что конкретно указано на плане раскладки ригелей:

• месторасположение;
• шаг;
• сечение балок;
• длина планок;
• порядковый номер каждого элемента;
• габаритные размеры перекрытия и проемов.

Чтобы самостоятельно рассчитать раскладку и количество необходимого материала, необходимо как минимум знать длину балок, расстояние между ними и нагрузку, которую смогут они выдержать.

Необходимые расходные материалы и инструменты

Чтобы приступить к работе, необходимо подготовить ряд инструментов :

• строительный нож;
• рулетка;
• строительный уровень;
• циркулярная пила;
• шуруповерт.

В зависимости от того, какие материалы для балок будут использоваться, список инструментов будет варьироваться. Рулетка и строительный уровень пригодятся в любом случае, а для работы с древесиной как раз понадобятся шуруповерт и строительный нож. Если же балки будут металлическими, то необходима болгарка для работы с металлом.

Из расходных материалов понадобятся крепежи – саморезы, болты и гайки с шайбами . Также необходим сам строительный материал для монтажа балок, в зависимости от их материала – из бруса или металлического профиля. Не стоит забывать про пароизоляцию и битумную мастику.

Важно! Если в перекрытиях будут использованы балки из металлического профиля, то понадобится не только болгарка с диском алмазного напыления, но и сварочный аппарат. Возможно, для соединения балок на стыках придется приварить эти изделия.

Если работа идет с древесными ригелями, то также понадобятся уголки и специальные опоры. Они изготавливаются из металла, являются перфорированными и продаются в строительном магазине.

Опоры балок имеют угловатую форму, они предназначены для крепления древесных ригелей любой ширины к вертикальной стене из кирпича, древесины или бетона. Сами опоры изготавливают из оцинкованной стали , внутри у них есть отверстия под крепежи разного диаметра, а также штанги с резьбой.
