Как правильно крепить стропила вальмовой крыши. Что такое вальмовая крыша?

Как правильно крепить стропила вальмовой крыши. Что такое вальмовая крыша?

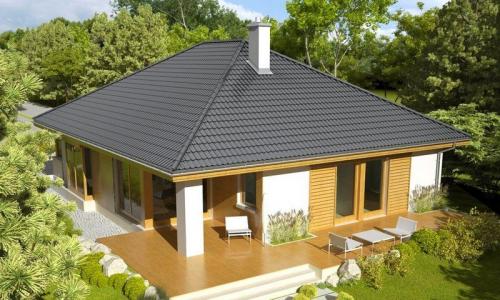

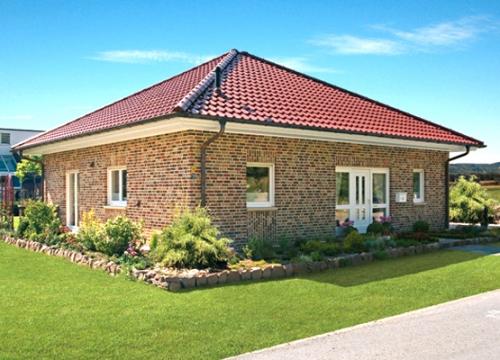

Так выглядит простейшая вальмовая крыша

Самая распространенная простая схема вальмового типа крыши состоит из четырех скатов, два из которых имеют форму треугольника — их и называют «вальмами». Они располагаются по торцам здания и соединяют конек с карнизом. Две фронтальных плоскости в форме трапеции имеют большую площадь и скат, который также располагается от конька и до карниза.

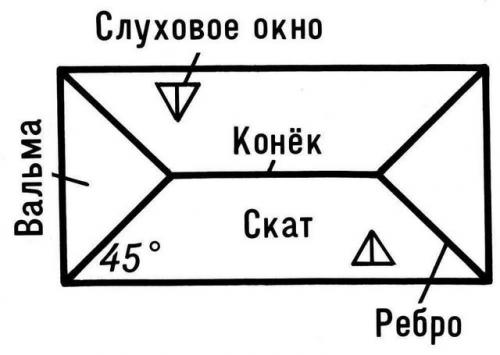

Вальмовая крыша — вид сверху

Нужно отметить, что бывают полувальмовые крыши — их еще относят к голландскому виду. В этом случае при строительстве карнизы торцевых скатов располагают намного выше фронтальных. Монтаж такой крыши, как правило, производят в тех случаях, когда в ее мансардном пространстве устраивают жилое помещение.

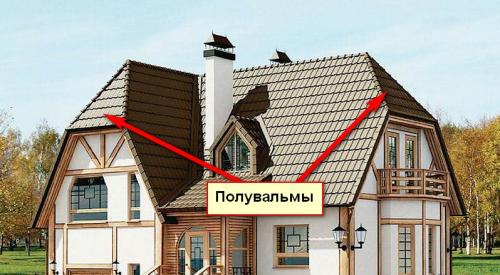

А такая крыша именуется полувальмовой

Основы конструкции вальмовой крыши

Традиционная вальмовая система состоит из определенных узлов и элементов, которые монтируются всегда одинаково и являются основой для более сложных крыш этого вида. На данном рисунке представлена именно такая конструкция, включающая в себя следующие детали:

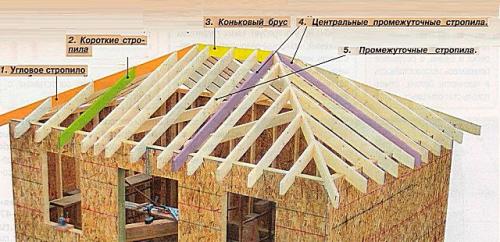

Примерная схема вальмовой крыши

1 — Угловое стропило или ребро всегда располагают под меньшим углом, чем такие же, но промежуточные элементы системы. Для такой конструкции крыши , как для боковых, так и промежуточных стропил подойдут доски, имеющие сечение 50×150 мм.

2 — Короткие стропильные ноги закрепляются не на коньке, а на угловой стропильной доске. Они должны иметь такой же уклон, как и промежуточные стропила.

3 — Конек в данном случае имеет такой же размер в сечении, что и стропильные ноги.

4 — Стропила, которые сходятся и стыкуются на углах конька с трех сторон, называют центральными стропилами.

5 — Промежуточными стропилами называются ноги, соединяющие конек и обвязку, проходящую по верхней части строения, и образующие карниз.

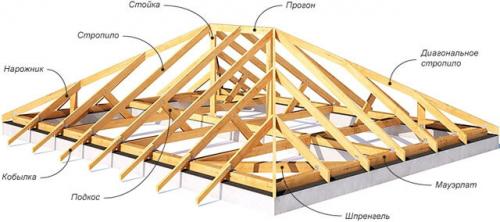

На следующей схеме, кроме уже упомянутых, можно увидеть устройство других элементов конструкции.

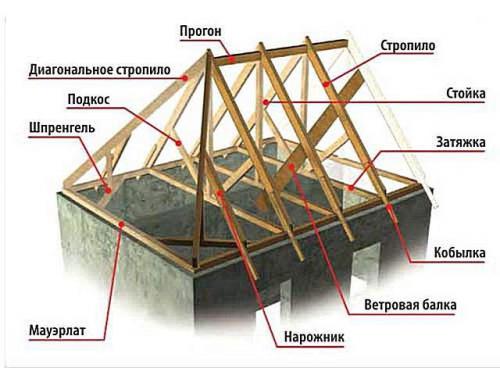

Конструктивные элементы вальмовой крыши

• После стропил можно рассмотреть стойку, которая поддерживает конек и устанавливается на соединении двух стропил и коньковой балки. Эти элементы используются не всегда, иногда их просто заменяют другими подпорными деталями, например, в тех случаях, когда пространство под крышей должно быть свободным, если в нем планируется устроить комнату.
• Затяжка является скрепляющим стропила элементом. Чаще всего она же выполняет роль балки перекрытия.
• Кобылка монтируется к установленным стропильным ногам для увеличения свеса крыши, который станет защитой от атмосферных осадков для промежутка под крышей и верхней части стен.
• Ветровую балку крепят на стропила наискось с той стороны крыши, которая считается ветреной. Иногда ее устанавливают и на оба трапециевидных ската.
• Нарожник или короткая стропильная нога используется только в вальмовой конструкции и крепится к угловому стропилу.
• Мауэрлат присутствует в любой стропильной системе и представляет собой брусок, который крепится по всему периметру стен строения.
• Шпренгель — это еще одна деталь системы, придающая ей жесткость и снимающая нагрузку со стен. Его устанавливают по диагонали, относительно углов здания и закрепляют на мауэрлат.
• Подкосы устанавливают под разным углом к стропильным ногам, в зависимости от того, будет ли задействована мансарда для создания дополнительной комнаты.
• Ребро, диагональные или боковые стропила, могут быть установлены, как с одной торцевой стороны крыши или с двух ее стороны, в зависимости от задуманной конструкции.
• Прогонами в данном случае называют расстояние между креплением стропил к коньковой балке — оно будет зависеть от веса выбранного материала кровли и предполагаемой снеговой нагрузки в местности постройки.

Элементы вальмовой крыши. Устройство стропильной системы вальмовой крыши: чертежи, схемы, фото

Вальмовые кровли привлекают застройщиков своим красивым видом и надёжной защитой от негативных погодных явлений. Четырёхскатная конструкция позволяет крыше устоять даже перед ураганными ветрами.

Стропильный каркас на первый взгляд представляет собой довольно сложную конструкцию. Несмотря на это, разобраться в её устройстве под силу каждому застройщику.

Схема устройства

Крышу можно представить, как объёмную геометрическую фигуру из сложенных попарно наклонных плоскостей. Две из них по форме представляют треугольники (вальмы), а два остальных фрагмента кровли имеют вид трапеций. По центральной осевой линии дома вверху крыши располагается коньковый прогон, на который опираются стропила.

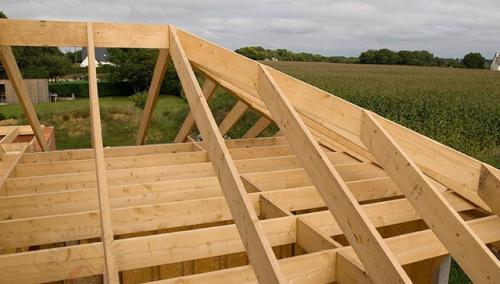

Так стропильная система выглядит на фото:

Основные узлы вальмы

Каркас вальмы формируется в виде равнобедренного треугольника , основанием которого является мауэрлат, а равные стороны — диагональные стропила (накосы). Накосные балки вверху сходятся в один узел с торцом конькового прогона.

В углах стен в один узел сходятся смежные балки мауэрлата, нижние концы накосных стропил, шпренгели и врезные балки.

К основным узлам опорного каркаса относят места креплений нарожников к накосам, стоек к лежням, центральному нижнему прогону и стропилам, подкосов к балкам перекрытия.

Виды стропил

Для формирования каркаса применяют три вида стропил :

• Диагональные (накосные) . Изготавливают из бруса сечением 100х100 мм. Они являются несущими балками вальмовых скатов. Четыре накоса расположены попарно напротив друг друга. Две наклонные балки сходятся в вершине треугольника на торце конькового прогона. Основанием вальмы является мауэрлат. Диагональные стропилины по своему виду крепления являются наслонными балками. То есть несущие рёбра вальмы жёстко соединены с мауэрлатом.
• Рядовые . Опоры трапециевидных скатов изготавливают из досок сечением 50х150 мм или 100х150 мм. Их верхние концы опирают на коньковый прогон. По типу нижнего опирания стропила могут быть висячими или наслонными балками.

  Особенностью висячих стропил является то, что они связаны затяжками (балками перекрытия), которые, воспринимая нагрузку, работают на растяжение, тем самым распирают стены дома. Висячие конструкции монтируют в домах, где нет возможности передать нагрузку на внутренние стены, и где нет центрального нижнего прогона. В остальных случаях стропила делают наслонными.

• Нарожники . Укороченные стропила крепят вверху к диагональной стропилине, а внизу опирают на мауэрлат или соединяют с затяжками. Они нужны только, как опорное основание кровельного пирога вальмы.

Вальмовая крыша пошаговая инструкция. Устройство вальмовой крыши: схема конструкции, чертежи, кровельный пирог

При всех преимуществах (устойчивость к ветровым нагрузкам, стильный вид, широкий диапазон наклона скатов) вальмовые крыши имеют сложную конструкцию.

Во избежание лишних трат и ошибок нюансы их проектирования уточняются заранее, каждый элемент сложносоставной стропильной системы обосновывается расчетом.

Устройство

Такая крыша относится к четырехскатным конструкциям, с двумя треугольными скатами (также называемые вальмами или торцевыми) и двумя трапециевидными фасадными, имеющими общую плоскость соприкосновения. Все скаты кровли сходятся на коньке, соединяющим все основные стропильные опоры и вертикальные стойки.

При расчете особое внимание уделяется каркасу, состоящему из:

• Мауэрлата , укладываемого по периметру всех четырех несущих стен из цельного бруса с сечением не менее 100 мм, перераспределяющего нагрузки и служащего опорой для нижних частей стропильных ног.
• Продольных лежней , размещаемых на внутренних несущих перегородках и удерживающих вертикальные стойки
• Четырех диагональных накосных стропил , образующих боковые ребра вальмовой крыши и опирающихся на углы здания.
• Рядовых стропильных ног , монтируемых с шагом около 60-100 см и опирающихся на конек и мауэрлат.
• Конька или прогона , соединяющего в верхней части каркаса диагональные и рядовые стропильные ноги, и основные вертикальные стойки. Данный элемент считают основной осью кровли.
• Нарожников – элементов, опирающихся на диагональные ноги и мауэрлат и формирующих плоскость вальм и края фасадных скатов.
• Вертикальных опорных стоек , опирающихся в нижней части на лежни, в верхней – на конек или рядовые стропила, в зависимости от точки размещения.
• Подкосов – диагональных распорок, устанавливаемых под углом в 45 ° с опорой на лежни в нижней части с целью усиления стропил в точке максимальных весовых нагрузок. При сравнительно малых размерах каркаса они поддерживают только наслонные стропильные ноги, при большом объеме кровли помимо этого они поддерживают нарожники.

  При планировании использования внутреннего пространства под вальмовой крышей их функции выполняют ригели и затяжки.

• Шпренгелей – вертикальных доп. опор диагональных стропильных ног.

Вальмовая крыша с разными углами скатов. Виды и формы вальмовой крыши

Издавна самой распространенной формой крыши на Руси была двухскатная с фронтонами, украшенная резьбой. И только со временем появилась трехскатная, с одним фронтоном, и тростником или камышом в качестве покрытия.

И вот, наконец, в конце XIX века стали появляться классические четырехскатные кровли из соломы и очерета. Хотя привычной для российского народа они так и не стали, и особо распространены не были.

В основе современной вальмовой крыши  – сложная конструкция из балок и стропил. В отличие от двухскатной крыши здесь есть не только скаты, но и хребты – пересечение скатов по горизонтали.

В процессе проектирования вальмовой крыши самая главная задача это правильно распределить нагрузку с расчетом веса кровли и площади, и при этом рассчитать все углы наклона каркаса. Здесь нужно будет взять во внимание шаг стропил, используемые материалы и качество древесины.

Конструкция вальмовой крыши состоит из двух противоположных треугольных и трапециевидных скатов.

Полувальмовая крыша отличается тем, что треугольные скаты не крепятся к карнизу, а образуют собой ломанную линию с фронтоном. Такие крыши называются голандскими или датскими. И полувальмовая крыша куда сложнее по своему устройству, чем классическая четырехскатная.

Шатровые крыши устанавливают тогда, когда стены дома представляют собой форму квадрата. Такую крышу рассчитать проще всего, ведь все скаты здесь представляют собой одинаковые равнобедренные треугольники.

А вот одним из самых сложных и смелых архитектурных решений считается соединение сразу нескольких вальмовых крыш в одну систему, Г-образную или Т-образную. Их расчет намного сложнее, чем у обычных крыш, и здесь наверняка понадобится помощь специалиста.

Зато такие крыши идеально подходят для устройства комфортных жилых мансард и других разных помещений, для которых обычно нужны пристройки. Чем плохи последние? Дело в том, что любая пристройка создает дополнительную нагрузку на основной фундамент, и как он себя поведет в процессе эксплуатации – неизвестно.

Особенно, если в процессе его строительства были допущены ошибки, о которых мало кто подозревает. А в этом случае капитальные стены дома продолжаются на веранде или кухне, а вся крыша составляет одну целостную конструкцию. Хороша в плане архитектуры также угловая крыша Г-формы.

Источник: https://domastroevo.ru/stati/ustroystvo-valmovoy-stropilnoy-sistemy-kryshi-etapy-raboty-po-montazhu-valmovoy-kryshi

Размер стропил для вальмовой крыши. Расчет угла ската кровли, высота конька

Вид вальмовой кровли в разрезе позволяет зримо представить базовые элементы расчета: высоту конька, угол ската и длину заложения (прогона). Цифры на иллюстрации предложены условно, с учетом часто встречающихся для частных домов средних размеров величин.

В зависимости от того, что является необходимостью – получение под кровлей мансарды (чердака) требуемой высоты или соблюдение приемлемого для погодных условий региона ската кровли, при расчете ориентируются либо на высоту конька, либо на угол наклона.

Подробно нюансы выбора уклона кровли в зависимости от погодных условий (количества осадков и ветровых нагрузок) рассмотрены в статье . Для практического же расчета следует использовать подходящие для частной застройки углы скатов 25…45 градусов (для вальмовых крыш обычно не применяются более крутые склоны) и равное влияние ветра на все скаты вальмовой крыши.

Порядок расчетных действий:

1. определение зоны расположения здания по снеговым и ветровым нагрузкам (используются карты РФ с соответствующим делением на зоны и указанием нормативной нагрузки на квадратный метр кровли);
2. расчет снеговой нагрузки с учетом коэффициента наклона кровли (0,7 для 25…60 градусов, интерполируется в зависимости от угла наклона);
3. расчет ветровой нагрузки с учетом этажности и окружения здания;
4. суммирование полученных нагрузок;
5. проверка соответствия расчетных данных допустимым;
6. определение высоты конька с учетом ширины здания и полученного угла ската;
7. проверка полученной высоты желаемому способу эксплуатации подкровельного пространства;
8. при несоответствии высоты конька необходимой высоте помещения изменение угла ската из допустимого диапазона и повтор пунктов 2…8.

Пример расчета высоты конька

Для здания, расположенного в районе Уфы (снеговая зона 5, ветровая 2) с предполагаемым углом ската 30 градусов и общей шириной 8 м, расположенного в зоне частной малоэтажной (до 10 м) застройки высота конька составит:

H= L/2 x tg A = 8/2 х tg30 = 4 х 0,5 = 2 м.

Для устройства мансардного помещения такой высоты недостаточно.

Однако угол ската даст сравнительно небольшую нагрузку на кровельную конструкцию. Нагрузка от снега составляет исходных данных (уклон 30 градусов) 320 кг/м.кв., от ветра – 42 кг/м.кв. При коэффициенте 0,7 для снеговой нагрузки и 0,65 (высота строения до 10 м, зона частной застройки) суммарная нагрузка на стропильную конструкцию составит:

320 х 0,7 + 42 х 0,5 = 224 + 21 = 245 кг/м.кв.

Такой уровень нагрузки позволит использовать деревянные стропила и другие элементы конструкции, не увеличивая затраты на строительство.

Угловая стропила вальмовой крыши. Особенности конструкции вальмовой крыши

Широкое применение в строительстве вальмовая крыша нашла благодаря своей прочной конструктивной особенности, долговечности и достаточно оригинального дизайна, имеющий красивый внешний вид.

Конструкция крыши позволяет обустроить просторный жилой мансардный этаж с великолепными врезными окнами, а обтекаемая форма снижает аэродинамические нагрузки от сильных ветров.

Стропильная система вальмовой крыши состоит из четырех скатов: два из которых — боковые (имеющую форму трапеции), и еще два — вальмовые (в виде треугольников). Таким образом у конструкции получается две вершины, объединенные коньковым прогоном.

Основные конструктивные узлы

• Коньковый прогон — основная несущая ось в верхней части крыши, которая является местом соединения всех четырех скатов. Выполняется из обрезной доски 50х200 мм.
• Диагональные (накосные стропила) — важный несущий элемент каркаса, соединяющий углы дома с конковым прогоном. Выполняется из той же доски, что и коньковый прогон.
• Стропила боковой крыши — выполняются из доски 50х200 мм. Крепится к коньковому прогону и боковым стенам строения либо мауэрлату. Основная их задача равномерно распределять боковую нагрузку на несущие стены.
• Укороченные стропила (нарожники) — доска запилинная под определенным углом, которая крепится к диагональным стропилам и вальмовой части стене дома или мауэрлату. Таким образом соединение между нарожниками и конковым прогоном отсутствует.

Схема вальмовой крыши

Важно соблюдать основные правила связки конструктивных узлов, от качества их скрепления будет зависеть надежность и прочность всей конструкции. Для этого используйте только качественный пиломатериал и «ершеные» гвозди.

Схема соединения основных узлов конструкции

Виды вальмовых крыш

Вариантов исполнения вальмовых крыш достаточно много, помимо стандартной еще существуют: (полувальмовые голландские и датские, шатровые, а так же ломаные крыши).

Если к примеру длинна вальмового ската крыши меньше боковых, такую конструкцию называют полувальмовой (голландской). Такая конструкция с достоинством выдерживает сильные вытровые нагрузки, а благодаря резким скатам снег на ней практически никогда надолго не задерживается. Данный тип больше схож с классической двухскатной крышей , однако по своим характеристикам значительно превосходит её.

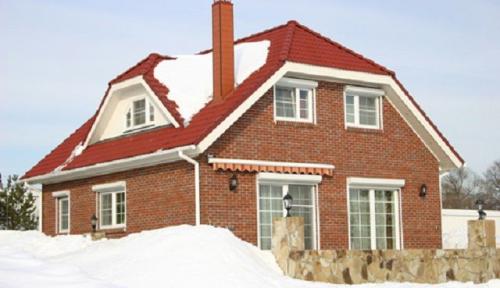

Полувальмовая крыша (голландская)

Датская полувальмовая крыша немного сложнее по исполнению. Отличие конструкции заключается в том, что вальмовая часть уже находится не снизу, а сверху вертикальный фронтон, который можно заменить красивой рамой со стеклом.

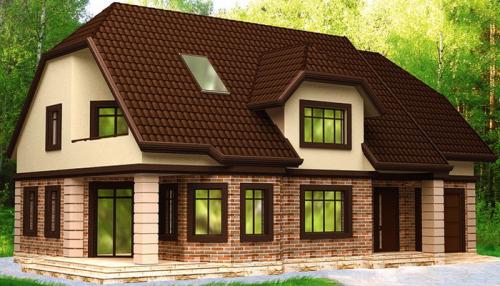

Датская полувальмовая крыша

Строениям со стенами одинаковой длинны (квадратными), великолепно подходит шатровая крыша. В отличие от вальмовой у которой имеется коньковый прогон, шатровая такового не имеет. Конструкция выглядит следующим образом, четыре абсолютно одинаковых ската крыши, сходятся в одной верхней точке. образуя тем самым пирамидальную геометрическую фигуру.

Пример дома с шатровой крышей

Ломаные крыши ввиду сложности конструкции встречаются весьма редко. Однако их вид настолько завораживает, что долгое время не можешь отвести от нее взгляд. Представляет она собой, набором множества скатов, устроенных под различными углами относительно стен. Своими руками, не имея за спиной достаточного опыта, такую крышу изготовить весьма проблематично, поэтому лучше это дело доверить профессиональным кровельщикам.

Запил диагональных стропил вальмовой крыши. Некоторые особенности вальмовой крыши

При сравнении вальмовой и двухскатной крыши можно сразу заметить, что в устройстве вальмовой крыши отсутствуют вертикальные стенки фронтонов. Их заменяют треугольные скаты, располагающиеся с торцов. Благодаря этому визуальный и реальный объем крыши значительно уменьшается. С экономической стороны выгода от этого является спорным вопросом, так как при резке больших листов кровельного материала на вальмы происходит увеличение расходов.

Как и любое сооружение, вальмовая крыша условно делится на простые геометрические фигуры. Самый простой вариант имеет симметричные скаты: два в виде трапеции и два в форме треугольника. То есть вся конструкция состоит из четырех скатов, что послужило основанием для параллельного названия - четырехскатная крыша.

Боковой разрез вальмовой крыши имеет сходство с обычной двускатной крышей в форме треугольника. При визуальном осмотре в профиль можно увидеть трапецию, которая условно делится на прямоугольник с примыкающими по бокам развернутыми треугольниками. Форма трапеции определяется непосредственно застройщиком и зависит от отношения длины конька к длине карнизного свеса. Часть конструкции, которая имеет форму прямоугольника, возводится на основании кровельных стандартов по сооружению висячих и наслонных стропильных систем.

Вальмы, которые заменяют фронтоны, должны устанавливаться с определенным наклоном, так как конструкция предусматривает их соединение с наклонными сторонами трапеции. Именно устройство вальм является самым сложным этапом обустройства вальмовой стропильной системы. Тем, кто решит выполнить работу по аналогии с обычным скатным методом, можно сказать, что ничего из этого не выйдет. Все дело в том, что длина конькового прогона не соответствует длине ската, следовательно, стропильные ноги вальм в верхней части, а также примыкающие к ним треугольные части больших скатов, остаются без опоры.

В качестве опоры конструкцией предусмотрена установка особых накосных стропильных ног, которые соединяют коньковый брус и углы конструкции. Взгляд на вальмовую крышу сверху позволяет заметить, что накосные элементы представляют собой диагонали, по этой причине их второе название - диагональные. Кроме того конструкция вальмовой кровли подразумевает, что диагональ станет опорой для стропилин разной длины, установка которых выполняется под прямым углом к свесу. Эти разновеликие элементы называются нарожниками.

Таким образом, основными элементами вальмовой стропильной системы являются:

• Рядовые стропила вальмовой крыши, нижняя часть которых опирается на балки перекрытия или мауэрлат. В зависимости от типа опоры стропилины могут быть висячими или наслонными.
• Диагональные стропильные ноги, необходимые для соединения углов крыши и края конькового бруса. Такие элементы могут использоваться как для выпуклых углов вальмовой конструкции, так и при обустройстве вогнутых углов ендов.
• Нарожники - элементы, создающие плоскость вальмы и частей трапециевидных скатов, которые примыкают к диагональным стропилинам.

Вальмовая крыша крепление стропил. Опоры для диагональных стропилин

Независимо от масштабов строительства любая схема стропильной системы вальмовой крыши включает опоры для усиления диагональных стропильных ног. Если проектный размер накоса более 9м, т.е. он перекрывает равнозначный по метрам пролет, его непоколебимость обеспечивают двумя дополнительными опорами. Для пролетов поменьше достаточно одной опоры, расположенной в верхней зоне пролета.

В качестве опоры диагональной стропилины могут использоваться:

• Стойка , устанавливаемая вертикально прямо на перекрытие. Между ней и перекрытием прокладывается кусок гидроизоляции, если стойке предстоит упираться в железобетонную плиту.
• Подкос . Устанавливается, как и положено подкосным стропилинам, под углом, размеру которого позволено варьировать в пределах от 45º до 53º. Особого значения величина наклона не играет. Важно, чтобы сам подкос поддерживал стропилину на наиболее нагруженном участке. Нижнюю пятку подкоса упирают в лежень.
• Шпренгель . Представляет собой Т-образную короткую балку из бруса, перевернутую низом вверх. Используется в устройстве больших пролетов, нуждающихся в двух и более усиливающих опорах. Устанавливается шпренгель так, чтобы его основание было перпендикулярно накосной стропилине. Располагают его в нижней части большого пролета ближе к углу крыши. Вместо шпренгеля может быть использована обычная короткая стойка.

Делают дополнительные опоры опять же из сдвоенной доски или бруска, устанавливают в наиболее нагруженных точках.

Вальмовая крыша 10 н. Важнейший параметр при строительстве вальмовой крыши — высота: от чего зависит, как рассчитать?

Вальмовые крыши пользуются большой популярностью у застройщиков частных домостроений.

Архитектурная конструкция выгодно отличается от других видов кровель.

Высота кровли влияет на способность кровли эффективно избавляться от дождевых и снежных осадков. Величина параметра важна при устройстве мансардного этажа.

существенно влияет на стоимость возведения вальмовой крыши. Чем оно больше, тем длинней накосные и рядовые стропильные ноги и нарожники.

Одновременно с удлинением стропил увеличивается площадь кровли , которой потребуется большее количество материала покрытия.

Чтобы сбалансировать затраты на строительство с получением нужного объёма чердачного пространства, необходимо произвести точный расчёт.

Это позволит найти оптимальный вертикальный размер вальмовой крыши.

От чего зависит?

Основные факторы, влияющие на расстояние до конька:

• Вид.
• Атмосферные явления и высота.
• Наличие чердака или мансарды.
• Тип кровли.

Вид стропильной системы

Вальмовые стропильные каркасы подразделяются на три основных вида:

• Стропильные каркасы шатрового типа представляют собой 4 ската в виде одинаковых равнобедренных треугольников (), сходящихся вершинами в верхней точке. Опущенный перпендикуляр из неё до верхнего перекрытия строения будет являться высотой шатровой конструкции.

  Такие конструкции кровли часто используются для садовых беседок и других квадратных в плане построек.

  Как правило, вертикаль вальмовой кровли равна длине балки мауэрлата одной из вальм. Это видно из геометрических построений накосных стропил и мауэрлата, где угол наклона скатов равен 450.

• Классическая стропильная система с 2 вальмами представляет собой две пары противоположных скатов. Одна – это две торцевые вальмы в виде равнобедренных треугольников и вторая пара состоит из двух равнобедренных трапеций. Все вальмы своей верхней частью смыкаются на коньковом прогоне.

  Если при пролёте 6 метров угол наклона стропил жёстко привязан к нормативной снеговой нагрузке, а соответственно от этого зависит вертикальный размер крыши, то при пролёте 12 метров и более возможны другие варианты.

  В таких случаях в строение каркаса вводятся дополнительные усиливающие элементы в виде стоек, раскосов и шпренгелей.

  Вспомогательные усиливающие элементы увеличивает несущую способность кровли. А это в свою очередь позволяет делать крышу несколько меньше расчётного параметра по.

• Полувальмовые конструкции . Высота конькового прогона рассчитывается так же как и в предыдущем случае. Единственным отличием является то, что из-за укороченных вальм на диагональные стропила приходится меньшая нагрузка, что позволяет возводить кровлю менее высокой.

  Вертикаль вальмовой крыши влияет на стоимость её возведения. Чем меньше вертикаль, тем меньше требуется материалов, а соответственно и финансовых затрат.
