Наиболее распространенный в крепеже способ закрепления элементов – закрепление трением. Однако в случаезакрепление трением проблематично. Дело в том, что при малой площади контакта, которая имеет место в тонких плитах, распорная фиксация не эффективна. В случае же пустотелых материалов можно просто «промахнуться» мимо материала, попасть «в пустоту» и вообще не добиться закрепления. В этих случаях следует использовать элементы крепежа, работающие на закреплении формой. Принцип работы таких дюбелей и их применения (Рис. 1).

SXL

ML

UD

PDU

FU

Рис. 1В дополнения к ним используются специализированные системы. Условное название – «китайский фонарик». Рабочее тело анкера или дюбеля при установке приобретает именно такую форму.(Рис. 2а) устанавливается в отверстие втулкой с лепестками насквозь. При вращении винта втулка подтягивается к задней стенке панели, что приводит к деформации лепестков (Рис. 2б) и закреплению формой (Рис. 2в).

Рис. 2а

Рис. 2б Рис. 2в

(Рис. 3) устанавливается в отверстие втулкой с лепестками насквозь. При вращении винта втулка подтягивается к задней стенке панели, что приводит к деформации лепестков и закреплению формой. Возможна установка в массив, один или два листа гипсокартона (Рис. 4).

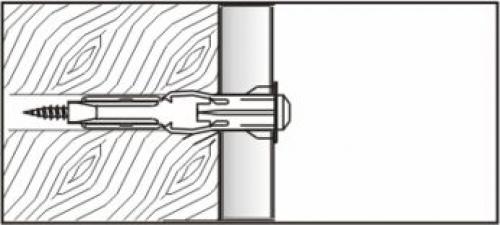

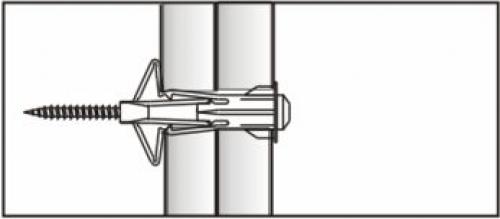

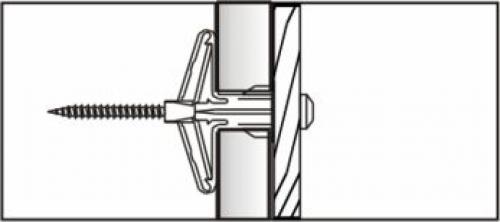

Крепление в массивные материалы Крепление в 1 лист гипсокартона Крепление в 2 листа гипсокартона

Рис. 4

(Рис. 5) с конусным распором для крепления в плитах и панелях. При вкручивании шурупа пластиковый конус (1) втягивается во втулку и распирает крепление (2). Подходит для использования во всех листовых (панельных) строительных материалах толщиной от 6 мм. Высокий крутящий момент затяжки улучшает качество установки (дюбель плотно «застегивается»). Анкеровка формой с обратной стороны в тонких плитах (3) и за счет сил распора – в толстых (4). Малая длина дюбелей позволят устанавливать их при узких пространствах позади плит. Несколько продольных ребер дюбеля надежно предотвращают прокручивание дюбеля PD в отверстии. Небольшая, но прочная кромка дюбеля предотвращает его проваливание в просверленное отверстие. Не требуется специального монтажного инструмента (5).

Рис. 5.1

Рис. 5.2, 5.3, 5.4

Рис. 5.5

Еще одна группа дюбелей может называться «складные». Они состоят из резьбовых стержней разной формы, складных элементов и монтажных деталей. Складные элементы могут быть(Рис. 6) и(Рис. 7).

Рис. 6 Рис. 7

Все они действуют по одному и тому же принципу: в сложенном состоянии (складные элементы прижаты к стержню) через достаточное отверстие в плите дюбель вставляется в заперегородочное пространство. Там складные элементы возвращаются в исходное положение и препятствуют выпадению дюбеля из-за перегородки. Дюбель окончательно фиксируется с помощью монтажных элементов.Выходящая наружу часть стержня имеет элементы для монтажа подвешиваемых предметов (Рис. 8а) и (Рис. 8б).

Рис. 8а Рис. 8б

Для установки в гипсокартонные плиты разработан специальный крепёж (дюбель типа Driva). В их конструкции дюбель сперва сам выступает в роли шурупа с очень высокой крупной резьбой (Рис. 9а и б) и устанавливается в основании с помощью специального инструмента. Материал анкера – полиамид (а) (+стекловолокно (б)) или цинк-алюминиевый сплав. Затем в отверстие дюбеля вворачивается несущий шуруп (Рис. 10).

Металлический дюбель для пустотелых конструкций. По конструкционным особенностям

Точнее было бы сказать: классификация по материалу и конструкции основания, поскольку именно несущая поверхность определяет большинство параметров крепежа.

• Дюбель для плотного бетона – не ниже М150, и полнотелого кирпича, может изготавливаться и из стали, и из нейлона. Пустотелая гильза имеет сложный внешний рельеф, предусматривающий как минимум 2 распора. Крепление осуществляется и за счет силы трения, и благодаря форме дюбеля. Крепеж обязательно комплектуется резьбовой шпилькой необходимого диаметра или саморезом. При вкручивании шпилька распирает гильзу, улучшая сцепление с материалом.
• Дюбель металлический для газобетона – этот материал может быть весьма твердым, но при этом относится к пористым, то есть, контакт тела крепежа и материала основания здесь не полон. Дюбель имеет вид металлической гильзы со спиралевидными ребрами довольно большой высоты. Такая «резьба» увеличивает площадь контакта и улучшает крепление.
• Вариант металлических дюбелей для пористого и легкого бетона и для гипсокартона – распорная гильза также имеет крупную спиралевидную резьбу, но, кроме того, острие дюбеля выполнено в виде перистого сверла. Такой крепеж вкручивается в материал основания без предварительного высверливания отверстия.
• Забиваемый дюбель-гвоздь металлический – предназначен для плотных материалов. Втулка и гвоздь выполняются из металла, поверхность обоих элементов гладкая. Удержание происходит за счет того, что при забивании гильза распирается, то есть, за счет силы трения. Этот принцип используется при работе с монтажным пистолетом. Крепеж очень удобен при необходимости быстрого однотипного монтажа в кирпич и бетон.
• Металлический дюбель для пустотелых конструкций – существует несколько вариантов изделия, годных для таких работ:
  • молли – разжимающийся дюбель металлический. При попадании в пустоту распорная гильза сжимается к верхней части и как бы зажимает лист гипсокартона или другого листового материала. Это дорогостоящий вариант, однако и нагрузку выдерживает приличную – до 35 кг несмотря на тонкость основания. Монтаж обычный: дюбель вставляется в отверстие, винт вкручивается и при вкручивании разжимная часть поджимается к листу гипсокартона;
  • бабочка – облегченная модификация дюбеля металлического, изготавливается из пластика ;
  • зонтик – модель с подпружиненными пластинами. Крепеж проходит через твердый слой – гипсокартон, панель подвесного потолка, а в пустоте пластины раскрываются и упираются в обшивку с тыльной стороны. Довольно часто изделие комплектуется резьбовыми шпильками или саморезами с кольцом , чтобы облегчить процесс подвешивания. Чаще всего зонтик применяется при установке люстр;
  • дрива – аналог изделия для пористого бетона, гильза дюбеля металлического имеет крупную спиралевидную резьбу. Нагрузку выдерживают меньшую – до 25 кг, но по сравнению с зонтиком и молли имеют одну полезную особенность – малую длину. Для металлических изделий она составляет 33–44 мм.
• Рамный дюбель металлический – отличается большой длиной и удлиненной распорной частью. Модель рассчитана на то, что закреплять оконную или дверную раму приходится через штукатурный слой или слой теплоизоляции. Большая длина позволяет зацепиться за перемычки и создать прочный крепеж. Выпускаются модификации для крепления в сплошное основание и щелевой материал.
• Юстировочный – используется при фиксации каркаса или направляющих на некоторой дистанции от стены. Разделение дюбеля и самореза позволяет регулировать положение реек по отношению к основанию на расстоянии 0–30 мм.

Дюбель для пустотелого кирпича фишер. Ux 5x30 Универсальный дюбель без кромки

Артикул:

По каждому артикулу можно заказать количество кратное упаковке

Дюбель н ейлоновый универсальный для всех строительных материалов

ПРЕИМУЩЕСТВА:

• Принцип действия (завязывание узлом или распор) позволяет использовать его в полнотелых, пустотелых и листовых строительных материалах. Дюбель UX универсален и особенно полезен при неопределенном базовом материале.
• Идущие под углом насечки дюбеля UX обеспечивают оптимальное направление шурупа.
• Зубчатые стопорные элементы предотвращают прокручивание дюбеля в просверленном отверстии. Это обеспечивает максимально возможную надежность монтажа.
• Крепежные комплекты с шурупами, рым-болтами и крюками обеспечивают правильное решение для любых условий применения.

ФУНКЦИОНИРОВАНИЕ:

• Универсальный дюбель Fischer UX с кромкой, пригоден для предварительного монтажа; дюбель UX без кромки пригоден для сквозного монтажа.
• Вворачивание шурупа производит распор дюбеля UX в полнотелом строительном материале и связывание в полостях пустотелых материалов.
• Требуемая длина шурупа определяется следующим образом: длина дюбеля + толщина закрепляемого элемента + 1 диаметр шурупа.
• Пригоден для шурупов по дереву, шурупов для ДСП и винт-шурупов.
• При установке в листовых строительных материалах, часть шурупа, не имеющая резьбы, не должна быть длиннее, чем толщина закрепляемого элемента, при этом необходимо использовать дюбель с кромкой.
• Краевое расстояние должно быть не менее одной длины дюбеля.

Крепёж для пустотелых стен. Основные разновидности дюбелей

Дюбеля классифицируются не только по материалу, используемому для их изготовления. Они также различаются методом монтажа. Один крепеж можно устанавливаться в созданные отверстия с помощью только молотка, а другие дюбели монтируются при использовании исключительно специального пистолета. Именно такой инструмент применяется, когда решается, как забить гвоздь в бетонную стену.

На материал дюбелей всегда обращают внимание при их выборе. Пластмассовые изделия отличаются небольшой стоимостью. Их применяют, когда монтируют не тяжелые предметы. Для более увесистых конструкций используют металлические элементы.

Дюбели из пластмассы Источник tildacdn.com

На заметку! Гвозди из металла для бетонных поверхностей имеют ровную поверхность. На ней отсутствует резьба. Они сложно демонтируются. Их используют, когда необходимо выполнить крепеж на долгое время.

Гвозди из металла для бетона Источник 9.allegroimg.com

Распорные изделия – распространенные крепежные элементы. Они имеют цилиндрическую форму. Их забивают в созданные углубления. Нередко в конструкции такого крепежа присутствуют шипы. Они позволяют повысить надежность фиксации.

Дюбель с распорной конструкцией, усиками и шипами Источник dgural.ru

Существует крепеж, фиксация которого похожа на принцип работы «бабочки». Такие дюбеля относятся к универсальным элементам. Поэтому их используют в разных конструкциях. Они как бы раскрываются с каждой стороны.

Возможно ли использовать дюбель для пустотелых материалов duotec в полнотелых материалах. Крепеж для пустотелых материалов

В последние годы широко используются пустотелые и листовые строительные материалы, такие как гипсокартон, фанера, ОСП, ДСП и другие. Они применяются при возведении зданий, перегородок, потолков и других отделочных работ. Тем более в последнее время регулярно ведется поиск новых материалов, способных заменить уже давно привычный полнотелый кирпич, брус из дерева, бетон, блоки и т. д. На это, в первую очередь, влияет развитие отрасли. И в связи с этим в строительной области становится актуальным использование крепежа для пустотелых конструкций и листовых материалов.

Не стоит считать, что на поверхности современных материалов с пустотами невозможно надежно закрепить определенные конструкции, так как основания обладают невысокой прочностью и повышенной хрупкостью. Для реализации намеченных планов строителей и отделочников производятся разные специальные типы металлических и пластиковых дюбелей. Они подбираются в зависимости от структуры материала основания. Например, базовая поверхность может быть армированной плитой перекрытия или изготовлена из пустотелого кирпича, ячеистого бетона, гипсокартона, древесно-стружечной плиты и даже из листовой стали. Чтобы на основаниях из таких материалов надежно зафиксировать необходимые предметы или конструкции, крепежные элементы нужно подбирать с особой тщательностью. Это обусловлено тем, что анкеровку трением в материалах с пустотами невозможно применить. Поэтому для закрепления предметов и конструкций используется принцип упора.

Данный метод фиксации позволяет удобно и надежно повесить, например, картину, электрический светильник, карниз, разные зеркала, какой-нибудь кронштейн, книжную или любую другую полку и т. д.

Дюбель бабочка для пустотелых конструкций. Крепление «бабочка» для гипсокартона: размеры и виды дюбеля

Дюбель «бабочка» для гипсокартона – это крепежное устройство, которое используют при работе с материалом толщиной 10–12 мм. Существует несколько видов дюбель-гвоздей для работы с гипсокартоном, все они имеют разное предназначение. Дюбель «бабочка» необходим для крепления светильников, плинтусов, карнизов.

Что это такое

Дюбель-гвоздь «бабочка» состоит из самореза и пластиковой детали, которая напоминает крылья бабочки. Особенность этого крепежного элемента в том, что при закручивании крылья расправляются и прижимаются к задней части гипсокартонного листа. Это позволяет распределить нагрузку, что является большим плюсом при работе с таким хрупким материалом, как гипсокартон.

Также этот дюбель-гвоздь имеет специальные ребристые участки, которые не позволяют ему прокручиваться в ГКЛ. На внутренней стороне головки также имеется ребристость, которая не дает крепежному элементу складываться.

Он отличается от других дюбель-гвоздей весом, который может выдержать. Допустимая нагрузка – до 20 кг.

Дюбель «бабочка» может быть:

• металлическим;
• пластиковым;
• нейлоновым.

Наиболее распространенным видом является пластиковый дюбель. Он дешев в производстве и поэтому широко доступен. Преимущество пластиковых и нейлоновых элементов крепежа в их износостойкости: они не подаются ржавчине. Но на них лучше не вешать тяжелые предметы.

Металлические «бабочки» реже встречаются в продаже и стоят дороже аналогов, но они могут выдержать большие нагрузки. Некоторые производители покрывают их специальными средствами от ржавчины, что также является плюсом.

Зачем нужен дюбель «бабочка»

Гипсокартон используется для выравнивания стен и создания. Это хрупкий материал, который не выдерживает больших нагрузок. Поэтому не рекомендуется вешать на него полки и шкафы. Разрешается крепить на него лишь небольшие светильники и картины, но для этого требуются специальные дюбель-гвозди.

Дюбель «бабочка» используется также при креплении на ДСП, фанеру, ГВЛ, а также для другого листового материала толщиной до 12 мм.

При выборе дюбеля указанного типа следует учитывать его размеры. Необходимо правильно подбирать длину и диаметр самореза для различных типов поверхностей:

• Длина ножки может быть от 12 до 260 мм.
• Самые распространенные диаметры – 4, 8, 10 мм.

Крепление дюбеля «бабочки»

Крепление этого вида дюбель-гвоздей не представляет сложности, с этим справится даже начинающий мастер. Этапы работ:

1. В стене сверлят отверстие подходящего диаметра. Между стеной и гипсокартонным листом должно быть расстояние, превышающее длину дюбеля.
2. В отверстие вставляют дюбель, но не до конца.
3. Придерживая дюбель плоскогубцами, вкручивают саморез (не до упора).
4. Как только лепестки «бабочки» раскроются, дюбель вставляют до упора и вкручивают саморез до конца.

Если вы не уверены в своих силах, можете посмотреть обучающие

Виды дюбелей для гипсокартона

Кроме «бабочки», существует еще несколько видов дюбель-гвоздей для:

• Molly. Этот крепеж изготавливается из металла, поэтому выдерживает нагрузки до 35 кг. Он схож по принципу действия с «бабочкой»: лист зажимается спереди и сзади, что увеличивает область контакта.

• Driva. Еще один надежный крепеж для гипсокартона. Но он чаще изготавливается из пластика, поэтому выдерживает меньшие нагрузки – до 25 кг. Он закручивается отверткой, как саморез. За счет особой конструкции надежно держится в стене.

• Складной пружинный дюбель. Чаще всего используется для гипсокартонного потолка, на него можно подвесить люстру или кашпо. Но следует помнить, что данный вид не подходит для боксерских груш и других тяжелых предметов. Он имеет пластины, которые удерживаются пружиной. Эти пластины вставляют в отверстие в ГКЛ, и пружина разжимает их, за счет чего происходит надежная фиксация.
• Обычный дюбель-гвоздь. Этот крепеж используется, если между стеной и гипсокартоном отсутствует свободное пространство. В стене сверлят отверстие, вставляют пластиковую деталь и вкручиваются саморез.

Важно! Выбирать крепеж для ГКЛ следует по весу, который он может выдержать. Также следует помнить, что некоторые виды (например, зонтик) нельзя демонтировать, поэтому нужно правильно размечать отверстия перед установкой.

Самым надежным считается крепление к металлическому профилю, на котором держатся гипсокартонные листы. Если есть возможность, лучше в начале ремонта расположить его в тех местах, где потребуется крепление полок и других предметов.

Дюбель-гвоздь «бабочка» используется для того, чтобы, светильник, элементы электропроводки и другие предметы весом не более 20 кг. Это самый распространенный вид крепления, который выпускается различными производителями. Самыми надежными считаются металлические дюбель-гвозди с антикоррозийной обработкой.

Анкер для пустотелых материалов. Сферы использования

Химический анкер, который имеет и несколько других названий (жидкий дюбель, инжекционная масса, вклеивающий анкер и др.), является оптимальным вариантом в тех случаях, когда необходимо надежно зафиксировать различные конструкции в «рыхлых» строительных материалах – газобетоне, пустотелом и пористом кирпиче, пенобетоне и др.

Объясняется это тем, что жидкая клеевая масса, используемая при монтаже такого анкера, проникает во все поры газобетона и пенобетона, внутренние полости пустотелого кирпича, а когда полимеризуется, формирует надежное соединение металлического болта с материалом, из которого изготовлена стена, пол или потолок строительной конструкции. Анкеру химического типа практически нет альтернативы, если необходимо обеспечить надежное крепление габаритных и тяжелых предметов на строительных конструкциях из пустотелых материалов.

Монтаж дорожных ограждений на химические анкера

За счет того, что клей, используемый в таких крепежных элементах, не расширяется при затвердевании и, соответственно, не вызывает расклинивающих и распирающих нагрузок, химический анкер может быть эффективен для крепления различных предметов на конструкциях из бетона, газобетона и других материалов, которые имеют небольшое поперечное сечение.

О том, что соединения, полученные с использованием химических анкеров, обладают высочайшей надежностью, красноречиво свидетельствует тот факт, что такие крепежи успешно применяют для монтажа мостов, балконов и других ответственных конструкций из бетона и других строительных материалов.
