Крепеж для стен из ячеистого и пустотелого материала. Виды крепежа для пористых стен

Крепеж для стен из ячеистого и пустотелого материала. Виды крепежа для пористых стен

Ячеистые изделия используются в строительстве как самостоятельный материал, а также для утепления зданий. Виды крепежа, которые обычно используются, для данных видов стен не пригодны. Потому как обычные, к примеру, дюбель-шурупы со слабой раскрываемостью распорной части. Структура газобетона крошится, если на нее оказывается давление либо нагрузка. При этом крепление обычного дюбеля ослабевает, и все что удерживалось на таком креплении — обрушится.

Потому для ячеистых стен используются другие крепежные устройства. Эти виды крепежа отличаются принципом установки. Они разделяются на:

• механические;
• химические.

Анкер для газобетонных блоков состоит из:

1. детали распорной, которая меняет геометрию после установки, в химических вариантах жидкая часть заполняет поры, таким образом, обеспечивает жесткую фиксацию;
2. стержня, фиксирующегося в распорной части.

Дополнительно распорная часть снабжена каймой либо манжетой. Параметры конструкции обычно соответствуют:

• в диаметре не больше 30 мм;
• длина может быть от 40 — 50 мм.

Механические крепежные приспособления — это жесткие шпильки-стержни. Из-за способности раскрываться после установки их называют бабочками.

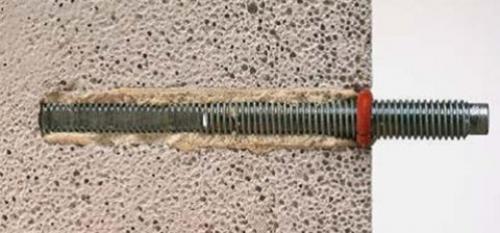

Химический способ крепежа является инновационным. Этот метод является надежным и долговечным вариантом. Химическая крепежная конструкция в пористой стене способна выдержать тяжеловесные изделия.

Ячеистые блоки могут быть разной плотности. Для выбора анкера желательно узнать плотность блоков. К примеру, при плотности 1200 кг/м3 можно использовать стандартные варианты механического крепления. Но для марок, обладающих меньшей плотностью, требуется подбор специальных вариантов крепления.

Перед покупкой анкера, если неизвестна точно марка газаблоков, из которых возведены стены дома, лучше, во избежание неприятностей, приобрести специальные крепления.

Дюбель молли. Дюбели и анкера для гипсокартона: ввертыш Driva, КНАУФ-Хартмут, Molly, пружинный

Гипсокартон хорош тем, что позволяет быстро и качественно выровнять стены или потолок. Но материал имеет один существенный недостаток: он хрупкий и не рассчитан нагрузку в виде навесного шкафа или полки. Традиционные методы крепления в случае с поверхностями из ГКЛ ненадежны: материал начинает крошиться. В такой ситуации используют принципиально другой крепеж – специальный дюбель для гипсокартона.

Виды

Существует несколько типов дюбелей, позволяющих крепить навесные конструкции к ГКЛ:

• Бабочка.
• Пластиковый или металлический ввертыш Driva.
• Molly.
• Дюбель Фишера.
• KNAUF Hartmut.
• Обычный дюбель-гвоздь.
• Пружинный.

Каждый из этих видов крепежа имеет достоинства и недостатки. Чтобы разобраться, какой из них выгодней использовать в конкретной ситуации, познакомимся с ними поближе.

Дюбель-бабочка

Свое название этот крепежный элемент получил за то, что в затянутом состоянии формой напоминает бабочку. При вкручивании в него шурупа крылья дюбеля раскрываются и упираются в поверхность гипсокартона с обратной стороны. Для предотвращения прокручивания элемента предусмотрены специальные манжеты.

По конструкции «бабочку» можно рассматривать как облегченный и более дешевый вариант дюбеля Молли.

Такой вид крепежа предназначен для небольших светильников, карнизов или плинтусов, фиксации электропроводки, выключателей. По заверениям изготовителей, способен выдержать нагрузку до 28 кг.

Инструкция по установке дюбеля-бабочки проста:

• В нужном месте, с использованием сверла соответствующего диаметра, проделывается отверстие под дюбель.
• Боковые «крылышки» сжимаются рукой, после чего крепежный элемент вставляется в отверстие. Он должен входить туго, поэтому для осадки рекомендуют использовать молоток. При этом насечки на корпусе дюбеля должны вонзиться в гипсокартон с лицевой стороны. Это предотвратит прокручивание элемента.
• Вворачивая саморез, нужно добиться плотного прижатия крылышек к поверхности листа с обратной стороны гипсокартона.

Нюансы монтажа «бабочки» показаны на

Преимущества этого вида крепления:

• легкость установки;
• возможность извлечения при необходимости.

Есть и недостатки:

• Для использования нужно свободное место за поверхностью ГКЛ.
• Применение этих дюбелей ограничено толщиной гипсокартонного покрытия – до 12 мм. То есть при монтаже ГКЛ в два и более слоя такой крепеж не подойдет.

Дюбель Driva

Это металлический, пластмассовый или нейлоновый полый стержень, имеющий винтовую нарезку. В головке имеются шлицы под крестообразную отвертку.

Удобнее использовать разновидность дюбеля «Дрива», снабженную сверлом. Тогда установка значительно упрощается:

• При помощи шуроповерта элемент вворачивается в стену.
• В крестовидную щель дюбеля вкручивается шуруп, который распирает его изнутри. Это гарантирует прочную фиксацию элемента в гипсокартоне.

Для разновидности Driva, лишенной сверла на конце, заранее готовят отверстие диаметром 6 мм.

Длина дюбеля из пластика – 23 мм, а вот величина металлических варьируется от 33 до 44 мм. Поэтому при выборе крепежа учитывается толщина стены.

Главные преимущества крепления «Дрива»:

• Низкая цена метиза.
• Необязательно наличие свободного пространства за перекрытием.
• При необходимости просто демонтировать.
• Пластиковые модели рассчитаны на нагрузку до 25 кг, металлические – до 35 кг.

Дюбель Molly

Напоминает зонтик по своему принципу действия. Выдерживает значительные нагрузки – до 35 кг.

Процесс установки следующий:

• Под диаметр дюбеля (обычно 8 мм) сверлится отверстие в стене или потолке.
• Втулку вставляют в отверстие так, чтобы зубчики, расположенные на шляпке, врезались в поверхность. Это исключит проворачивание крепежа.
• Вворачивают винт до тех пор, пока раскрывающиеся треугольники не вопьются в гипсокартон с тыльной стороны листа, обеспечив надежную фиксацию.

Достоинства дюбелей «Молли» очевидны: за счет образования конусовидной конструкции с тыльной части ГКЛ они увеличивают площадь опоры и не дают листу проломаться под нагрузкой. К недостаткам можно отнести высокую стоимость и необходимость наличия свободного пространства за гипсокартонной плитой.

Обратите внимание! Molly нельзя демонтировать: для извлечения придется ломать стену.

Fischer PD

Одна из самых новых и удобных разработок в сфере крепежа для гипсокартона. Принцип действия оригинален тем, что при закручивании самореза внутрь дюбеля его конический хвостовик вдавливается в пластиковую гильзу, заставляя раскрываться крылья-упоры. При небольшой толщине листа они осуществляют прижатие с тыльной стороны. Если толщина гипсокартона значительна, они заклинят дюбель в просверленном отверстии.

Металлический дюбель для пустотелых конструкций. По конструкционным особенностям

Точнее было бы сказать: классификация по материалу и конструкции основания, поскольку именно несущая поверхность определяет большинство параметров крепежа.

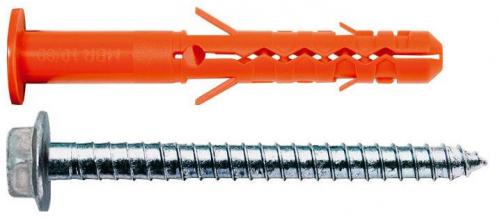

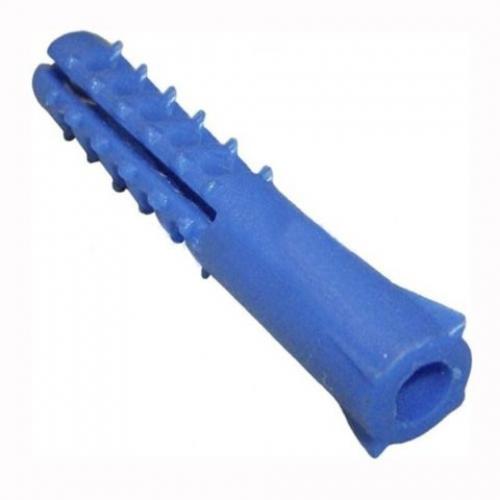

• Дюбель для плотного бетона – не ниже М150, и полнотелого кирпича, может изготавливаться и из стали, и из нейлона. Пустотелая гильза имеет сложный внешний рельеф, предусматривающий как минимум 2 распора. Крепление осуществляется и за счет силы трения, и благодаря форме дюбеля. Крепеж обязательно комплектуется резьбовой шпилькой необходимого диаметра или саморезом. При вкручивании шпилька распирает гильзу, улучшая сцепление с материалом.

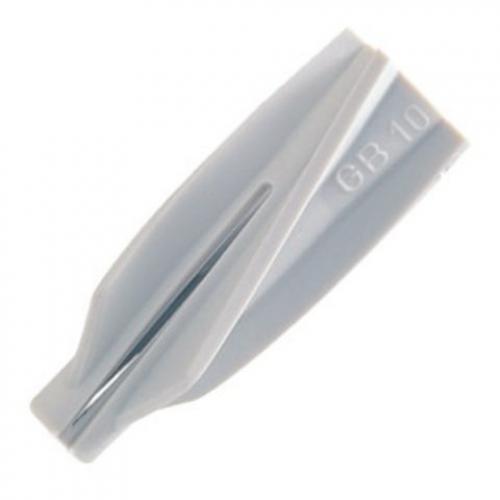

• Дюбель металлический для газобетона – этот материал может быть весьма твердым, но при этом относится к пористым, то есть, контакт тела крепежа и материала основания здесь не полон. Дюбель имеет вид металлической гильзы со спиралевидными ребрами довольно большой высоты. Такая «резьба» увеличивает площадь контакта и улучшает крепление.
• Вариант металлических дюбелей для пористого и легкого бетона и для гипсокартона – распорная гильза также имеет крупную спиралевидную резьбу, но, кроме того, острие дюбеля выполнено в виде перистого сверла. Такой крепеж вкручивается в материал основания без предварительного высверливания отверстия.

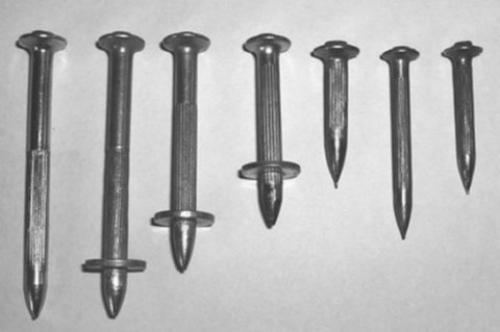

• Забиваемый дюбель-гвоздь металлический – предназначен для плотных материалов. Втулка и гвоздь выполняются из металла, поверхность обоих элементов гладкая. Удержание происходит за счет того, что при забивании гильза распирается, то есть, за счет силы трения. Этот принцип используется при работе с монтажным пистолетом. Крепеж очень удобен при необходимости быстрого однотипного монтажа в кирпич и бетон.
• Металлический дюбель для пустотелых конструкций – существует несколько вариантов изделия, годных для таких работ:

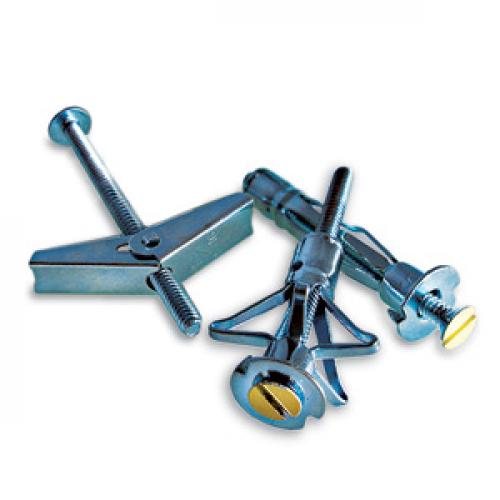

  • молли – разжимающийся дюбель металлический. При попадании в пустоту распорная гильза сжимается к верхней части и как бы зажимает лист гипсокартона или другого листового материала. Это дорогостоящий вариант, однако и нагрузку выдерживает приличную – до 35 кг несмотря на тонкость основания. Монтаж обычный: дюбель вставляется в отверстие, винт вкручивается и при вкручивании разжимная часть поджимается к листу гипсокартона;
  • бабочка – облегченная модификация дюбеля металлического, изготавливается из пластика ;
  • зонтик – модель с подпружиненными пластинами. Крепеж проходит через твердый слой – гипсокартон, панель подвесного потолка, а в пустоте пластины раскрываются и упираются в обшивку с тыльной стороны. Довольно часто изделие комплектуется резьбовыми шпильками или саморезами с кольцом , чтобы облегчить процесс подвешивания. Чаще всего зонтик применяется при установке люстр;

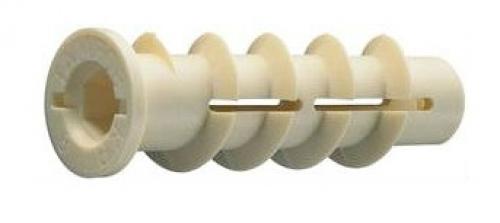

  • дрива – аналог изделия для пористого бетона, гильза дюбеля металлического имеет крупную спиралевидную резьбу. Нагрузку выдерживают меньшую – до 25 кг, но по сравнению с зонтиком и молли имеют одну полезную особенность – малую длину. Для металлических изделий она составляет 33–44 мм.
• Рамный дюбель металлический – отличается большой длиной и удлиненной распорной частью. Модель рассчитана на то, что закреплять оконную или дверную раму приходится через штукатурный слой или слой теплоизоляции. Большая длина позволяет зацепиться за перемычки и создать прочный крепеж. Выпускаются модификации для крепления в сплошное основание и щелевой материал.
• Юстировочный – используется при фиксации каркаса или направляющих на некоторой дистанции от стены. Разделение дюбеля и самореза позволяет регулировать положение реек по отношению к основанию на расстоянии 0–30 мм.

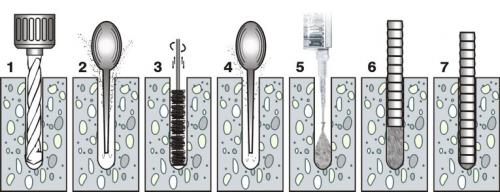

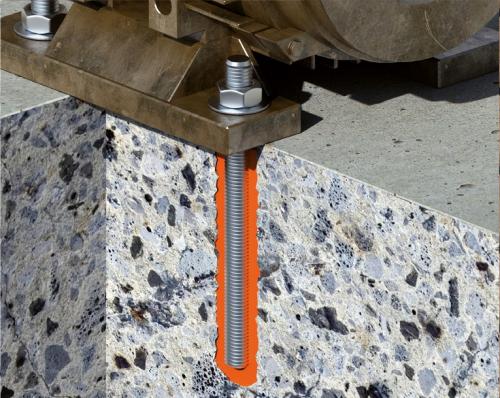

Химический анкер. Процесс монтажа

Сверлим отверстие

Сделайте отметку в основании для установки химического анкера. Чтобы просверлить отверстие нужной глубины, отметьте длину анкера на буре или установите ограничитель глубины в нужном положении. Просверлите отверстие. Удалите из него пыль. Быстрее всего сделать это с помощью строительного пылесоса, который удалит всю бетонную крошку. Вы можете воспользоваться ручными приспособлениями – грушей для удаления пыли и цилиндрической щеткой. Правда, времени уйдет больше.

Важно знать! Химический анкер не сцепляется с пыльной поверхностью, поэтому важно тщательно очистить отверстие.

Заполняем отверстие химией

На этом этапе может быть два варианта. Если вы используете двухкомпонентный состав, то вам понадобится пистолет, чтобы выдавить его из картриджа. В носике оба компонента смешиваются. Нажимайте на курок до тех пор, пока из носика не пойдет однородная смесь. Только после этого им можно заполнять отверстие, предварительно установив в него сетчатую гильзу соответствующего диаметра. Вставьте носик в отверстие до конца и начинайте дозированно выдавливать состав. Одно нажатие – чуть вытяните инструмент, второе нажатие – еще вытяните, третье – еще. Так вы равномерно заполните полость.

Важно знать! Если носик пистолета вставить до конца и выдавливать состав, не извлекая инструмент из отверстия, образуются пустоты. В этих местах не будет адгезии с основанием.

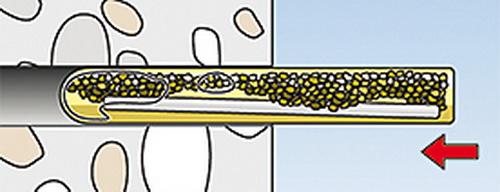

Второй вариант – это установка химического анкера в виде ампулы. Ее помещают в отверстие, а состав в ней смешивается с помощью устанавливаемой шпильки.

Какой вариант выбрать? Первый подходит для выполнения большого количества анкерных соединений. Второй идеален для штучных работ, когда у мастера нет пистолета, и ему не требуется покупать целый картридж химического состава.

Установка шпильки

Если вы используете шпильку с гайкой, убедитесь, что она не прикручена вплотную к шайбе. При необходимости монтажа дополнительных элементов, например, металлических уголков, приложите их так, чтобы отверстие в пластине совпало с отверстием в основании. Шпильку вкручивают в отверстие либо вручную, либо с помощью перфоратора на низких оборотах. Можно останавливаться, чтобы чуть потянуть ее на себя. Так вы добьетесь равномерного распределения химии в полости. После вкручивания оставьте крепеж для застывания. Нужно выдержать время, указанное производителем на упаковке состава. Пока состав не схватился, положение шпильки можно корректировать.

Важно знать! Время затвердевания химии зависит от температуры окружающей среды и температуры самого объекта. Чем она ниже, тем больше требуется времени. Изучайте инструкцию!

Затягиваем гайку

Возьмите динамометрический ключ и затяните гайку в соответствии с рекомендациями производителя химического состава. Значение зависит от диаметра шпильки и типа материала. Например, для сжатой зоны в бетонном основании толщиной до 110 мм для крепежа диаметром М8 момент затяжки составит 10 Н*м. В инструкции к химическому анкеру должны быть таблицы с рекомендациями.

Теперь вы знаете, как установить химический анкер правильно. Вы можете использовать эту технологию в строительстве, монтажных работах и при установке массивного оборудования. Помните: нагружать крепежное соединение можно только после полного затвердевания состава. Тогда вы получите надежное и долговечное крепление, устойчивое к нагрузкам и негативным воздействиям.

Возможно ли использовать дюбель для пустотелых материалов DuoTec в полнотелых материалах. Fischer DuoTec 12 — новый самоустанавливающийся дюбель для тяжёлых нагрузок в листовых материалах

4813

Компания Fischer , лидер в области инновационного крепежа, выпустила новый типоразмер самоустанавливающегося дюбеля для тяжёлых нагрузок в листовых материалах.

Разработчики расширили функционал и область применения универсального крепежа и теперь он подходит для шурупов и метрических винтов диаметром 6 мм.

Два варианта применения нового самоустанавливающегося дюбеля для листовых материалов Fischer DuoTec 12

Благодаря уникальной конструкции, новый многофункциональный крепёж подходит для применения в листовых материалах толщиной от 9,5 до 80 мм, включая:

• гипсокартонные и фиброцементные панели,
• пустотелые бетонные блоки,
• плиты с пустотами,
• деревянные панели (ОСБ, ДСП, МДФ, ламинат),
• полнотелые материалы.

Новый DuoTec 12 выдерживает рекомендованную нагрузку до 1,5 кН в зависимости от материала основания. Стальная пластина внутри дюбеля обеспечивает дополнительную несущую способность во всех материалах основания, включая дерево и металл.

Комбинация в новинке двух типов пластика увеличивает мощность, несущую способность крепежа и сохраняет целостность гипсокартонной панели. Компонент серого цвета из мягкого материала предотвращает повреждения поверхности, тогда как красный, более жёсткий элемент способствует равномерному распределению нагрузки.

Сфера применения DuoTec 12 включает в себя многообразные задачи крепления к стенам и потолкам, выполненным из пустотелых материалов: полки, держатели для полотенец, большие картины, зеркала, лампы и консоли, бытовая техника, оборудование гардеробных помещений. В полнотелых строительных материалах DuoTec функционирует как распорный дюбель.

Специальная изогнутая рифлёная полоса для определения препятствий

Монтаж можно производить со стандартным сверлом 12 мм. Малая длина дюбеля (46 мм) обеспечивает простую установку в узких и изолированных пространствах.

Наличие препятствий (трубопроводы, кабели, подконструкции) просто определить с помощью специальной изогнутой рифлёной полосы. Нанесённая на неё дополнительная размерная шкала облегчает подбор оптимальной длины шурупа для надежного крепления. При монтаже необходимо повернуть дюбель параллельно полосе и вставить в просверленное отверстие по стрелке, указанной на гильзе. DuoTec 12 автоматически устанавливается с обратной стороны панели и обеспечивает узлу крепления прочность.

Предлагаем Вашему вниманию

• Fischer гребёт, а не ждёт ветра. Итоги пресс-тура в Германию
• Интервью руководителя ООО «Фишер Крепёжные Системы Рус» Андрея Егорова. Fischer в России: амбициозные планы

Справка о Группе компаний Fischer

Прототипы современных дюбелей издревле изготавливались из свинца и дерева. Первые имели достаточно высокий вес и были трудоёмки при монтаже, деревянные «чопики» отсыревали, рассыхались и подвергались гниению. Всё это приводило к недолговечности таких креплений.

Артур Фишер, немецкий изобретатель и основатель компании Fischerwerke GmbH Co& KG

Революционно ситуацию изменил Артур Фишер, немецкий изобретатель и основатель компании Fischerwerke GmbH Co& KG. Понимая, что для такого вида крепления необходимо применить материал с низкой плотностью (лёгкий) и легко деформируемый, но при этом не подверженный влиянию экстремальных температур и влажности, Артур Фишер в 1958 г. изобрёл первый в мире пластиковый S-дюбель.

На момент создания пластикового дюбеля нейлон, из которого изготавливается вся пластиковая продукция Fischerwerke GmbH Co& KG., был достаточно дорог. Однако неоспоримые преимущества данного материала очень быстро сделали популярными пластиковые дюбели.

На протяжении многих лет Fischerwerke GmbH Co& KG. является лидером рынка в производстве пластиковых анкеров (дюбелей). Линейка продукции бренда Fischer обширна: SX, UX, S, PD, GK, FU, GB, SXR, FUR, SHR, SXRL, SXS. Многие из указанных дюбелей были новаторскими для своего времени, но и по сей день успешно продаются на российском рынке и позволяют быть уверенными в надёжности креплений тысячам поклонников немецкого качества.

Сейчас Группа компаний Fischer является семейным предприятием со штаб-квартирой в г. Вальдахталь, Северный Шварцвальд. В 2016 году количество сотрудников компании достигло 4600 человек, а оборот составил 755 миллионов евро. На сегодняшний день Группа насчитывает 46 дочерних компаний в 34 странах мира, её продукция экспортируется в более чем 100 стран.

Основные направления деятельности Группы компаний Fischer:

• Fischer Крепежные системы,
• Fischer Автомобильные системы,
• Fischertechnik,
• Fischer Консалтинг.

Fischer Крепёжные системы занимает лидирующие позиции на рынке строительного крепежа. Широкий ассортимент крепёжных решений удовлетворяет потребности как профессионалов, так и домашних мастеров.

Крепеж пустотелых конструкций. Виды дюбелей для бетона

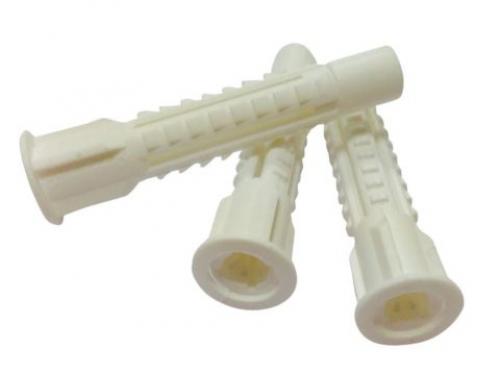

Существует достаточно большое количество крепежа для бетона, самые известные и эффективные из них представлены в таблице:

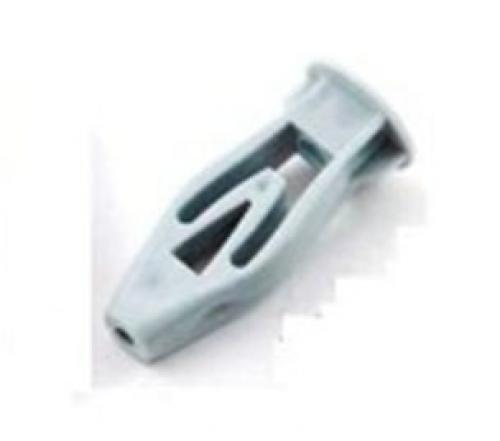

Дюбель бабочка. Вариант 1 – дюбель бабочка 8х28

Это самый маленький элемент, который подходит для крепления легких конструкций, чаще всего встречается продукция компании «Росдюбель», она имеет неплохое качество и приемлемую стоимость, так цена одной штуки составляет всего 50 копеек.

Такие элементы идеальны для креплений с небольшой и средней нагрузкой

Что касается особенностей использования, то инструкция по проведению работ выглядит так:

• Для начала необходимо определить нужное количество крепежа и приобрести Бабочки для гипсокартона. При этом необходимо помнить, что саморезы в комплекте не идут и вам надо дополнительно приобрести их, в данном случае применяется вариант 3,5х35 мм, который может быть как с оксидированным покрытием, так и в оцинковке, все зависит от того, будет ли виден крепеж или нет;

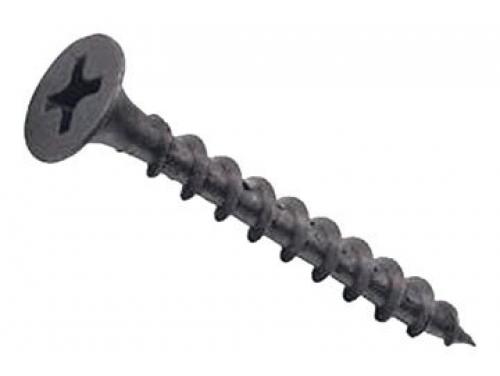

Без самореза дюбель для ГКЛ Бабочка бесполезен

• Важно провести разметку расположения будущих крепежных элементов, любые ошибки приводят к тому, что вы испортите поверхность стены. Чтобы контролировать правильность расположения элементов, при необходимости используется строительный уровень;
• Сверление производится с помощью любого подходящего сверла, диаметр которого должен быть 8 мм. Гипсокартон – материал достаточно мягкий, поэтому его хорошо берет оснастка по дереву или металлу, бур для бетона менее удобен из-за формы наконечника, но и его можно использовать. Сверлить стены можно шуруповертом, он отлично справляется с работой и очень удобен в силу небольшого веса и мобильности;

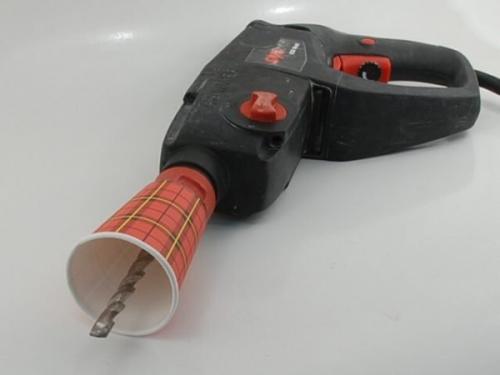

Если производится сверление потолка, то наденьте на сверло стаканчик как показано на фото, в него будет собираться весь мусор и в помещении сохранится чистота.
