Монтаж фальшбалок подвесного потолка из гипсокартона. Для чего делают

Монтаж фальшбалок подвесного потолка из гипсокартона. Для чего делают

Существует довольно много разнообразных стилей, в интерьере которых можно использовать балки. К таким стилям подходят кантри, аутентичные направления, шале, лофт, Прованс, викторианская классика и т.д. Их фото можно найти в интернете. Особенно красивыми балки будут в частном или дачном доме. При этом, используя листы гипсокартона, вы сможете легко и качественно сделать подобные элементы на своем потолке. Сделав у себя в доме гипсокартонные балки, вы сможете решить следующие задачи:

• сокрытие коммуникационных сооружений, проходящих вдоль потолка. Таким образом можно без особых проблем замаскировать различные трубы отопления, а также канализационные или вентиляционные коммуникации;

Обратите внимание! Сооружение фальшбалок из гипсокартона для сокрытия различных коммуникаций на потолке целесообразно в той ситуации, когда монтаж подвесной конструкции по некоторым причинам невозможен. Например, такие балки будут отличным решением для помещений с низким потолком.

• создание уюта в помещениях, имеющих достаточно высокий потолок. В такой ситуации фальшбалки позволят сделать потолок визуально ниже, сохранив при этом свободный объем в плоскости. В интерьере такие потолки смотрятся просто отлично (как видно на фото);

Придание уюта

• зонирование помещения. Для этих целей можно использовать как сложный многоуровневый потолок, так и обычные балки. При этом сборка балок обойдется гораздо дешевле и быстрее, чем полноценная подвесная потолочная конструкция. Сделать зонирование можно как с помощью одной балки, так и нескольких. Главное, соблюсти геометрию пространства и разместить эти потолочные элементы в нужных местах, чтобы они визуально разделяли пространство. В интерьере больших кухонь и столовых в коттеджах и дачных домах они будут как нельзя кстати (хорошо видно на фото);

Зонирование

• оптимизация свободного пространства в комнате. В данном случае к декоративному назначению балки присоединяется еще и функциональное. В интерьере кухни они могут использоваться для хранения разнообразных предметов и даже продуктов (чеснок, пучки трав, связка лука и т.п.).

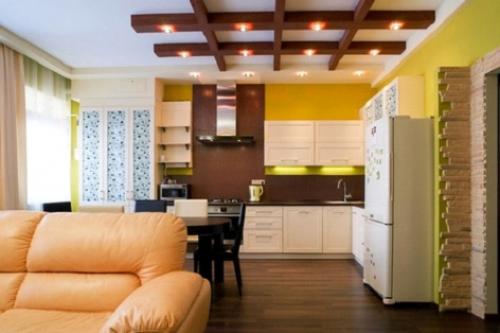

Еще одним функциональным способом применения декоративных балок из гипсокартона является установка в них различных осветительных приборов (как на фото).

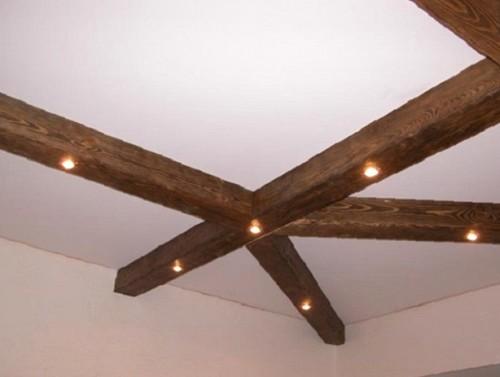

Балка с освещением

В таких конструкциях можно легко уместить рассеивающие или направленные осветительные приборы. Используя такое дизайнерское решение в интерьере можно любой комнате придать особый вид и характер.
Как видим, существует достаточное количество разнообразных возможностей рационального и практичного применения балок из гипсокартона. Поэтому перед тем, как приступать к их сборке продумайте все возможности, чтобы максимально использовать конструкцию по всем направлениям.

Плавающий потолок Кнауф. Особенности потолка и материалы для его реализации

Плавающий потолок из гипсокартона был создан компанией Кнауф (собственно, она и разработала технологию монтажа) и получил кодовое название П-112. Его строение таково, что он не имеет привязки к стенам помещения и при движении плит следует за ними, от чего и появилось название плавающий.

Монтировать его на самом деле не сложнее обычного гипсокартонного потолка, а если сравнивать их по материалам, то на лицо будет экономия, так как направляющие профили типа ППН 27*28 для сборки не нужны. Однако не стоит думать, что цена конструкции будет намного меньше – сэкономив 1000 рублей на профилях, вам, скорее всего, придется эту сумму потратить на более качественную шпаклевку для швов, но не факт.

Что нужно для сборки

Если вы когда-то собирали классические гипсокартонные потолки, то большинство материалов будут вам знакомы:

Система Кнауф потолок. Потолки Кнауф — особенности конструкции и преимущества данного вида потолков

Подвесной потолок по технологии Тиги-Кнауф.

Рассмотрим потолки «Тиги-кнауф». Такую технологию впервые  предложила немецкая компания «Tigi-Knauf», они стали очень популярны и именуют их по названию этой компании. В России они получили широкое распространение в промышленном, офисном строительстве, а также в отделке жилых помещений.  Сравнительная дешевизна , скорость и относительная легкость монтажа сделала подвесной потолок кнауф востребованным на нашем рынке.

Преимущества

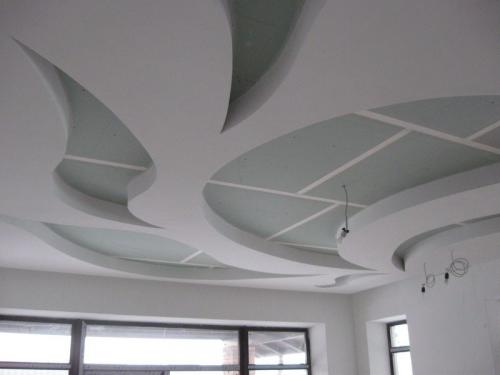

Гипсокартонные конструкции на потолке  дают возможность корректировки высоты потолка, позволяют скрыть коммуникации, технологические выступы. Использование технологии «Тиги-кнауф» допускает создание потолков различных форм по дизайнерским чертежам. Обогатят дизайн помещения и врезные потолочные светильники .

Такой потолок в сочетании с звуко- и теплоизоляционными материалами дает  оптимальные характеристики.

В комплект подвесного потолка тики кнауф входят листы определенных размеров из гипсокартона и специальный  металлический каркас.

Условия для монтажа

Монтаж потолков подвесных из ГКЛ рекомендуется начинать во время проведения отделочных работ, но обязательно после окончания основных работ связанных с мокрым процессом.  Также должны быть выполнены все работы по выравниванию стен. Если стены обшиваются гипсокартоном, то должны быть обшиты к этому моменту, если предусмотрены штукатурные работы, то должны быть оштукатурены.

Монтаж необходимо проводить при условии поддержания сухого или нормального режима влажности согласно СНиП 23-02-2003 «Тепловая защита зданий». Температура в помещении, где производятся работы и где хранятся материалы для монтажа, не должна опускаться  ниже 10°С.

Перед началом монтажа выполняют точный расчет будущей конструкции, производят разметку построения сетки в соответствии с рекомендованным шагом для данного вида потолка и разметку крепления подвесов к базовому потолку в соответствии с типом нагрузки (см.  Монтаж потолка из гипсокартона своими руками:

Совет. Все электромонтажные, вентиляционные и прочие коммуникации, если они проходят выше подвесного потолка, должны быть смонтированы и их работоспособность должна быть проверена.

Элементы для сборки потолка Кнауф

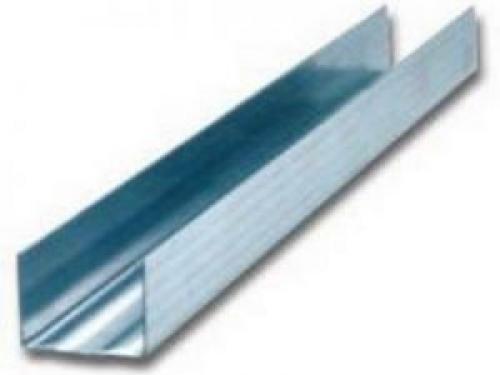

ПН 27х28

Профиль направляющий пн 28х27 кнауф

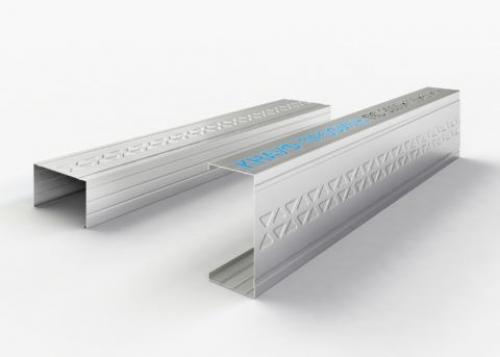

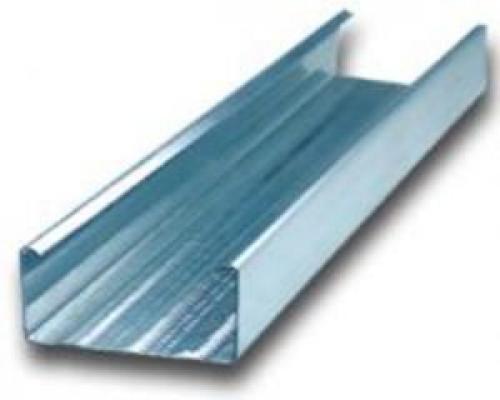

ПП 60х27

Профиль потолочный пп 60х27 кнауф

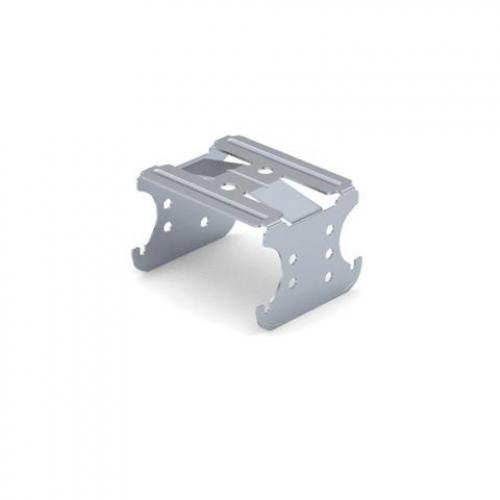

Соединитель п60х27 или, как их называют, «крабы»

Краб Кнауф (Соединитель профилей 1-уровневый П60х27)

Подвесы

Подвес с зажимом 60х27 (пружинный, анкерный)

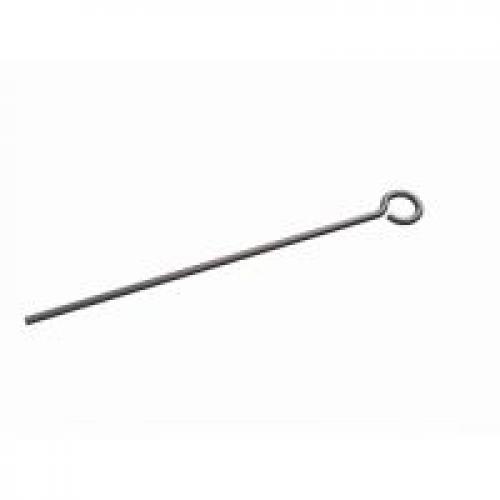

Тяга подвеса анкерного

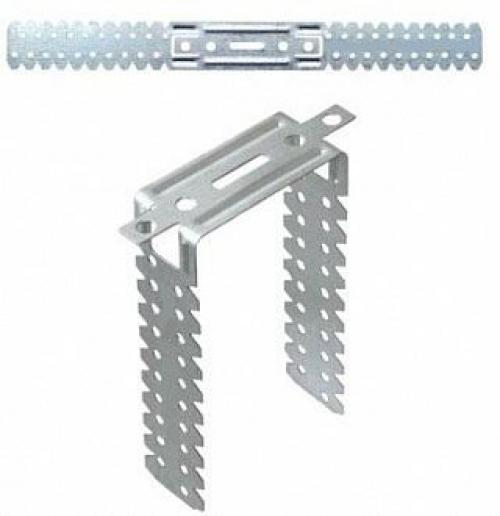

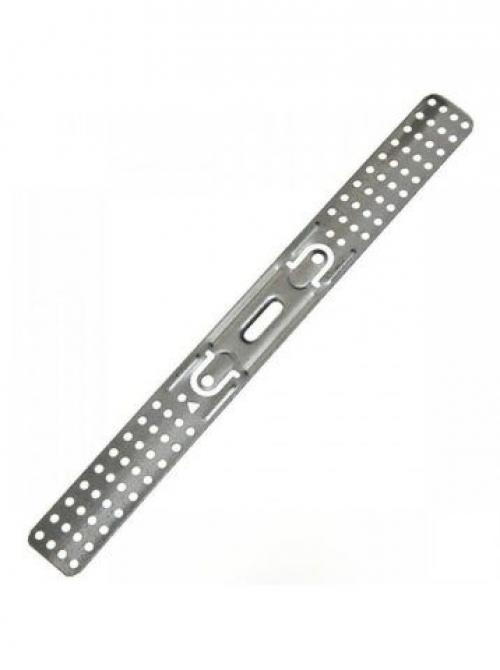

Прямой подвес П60

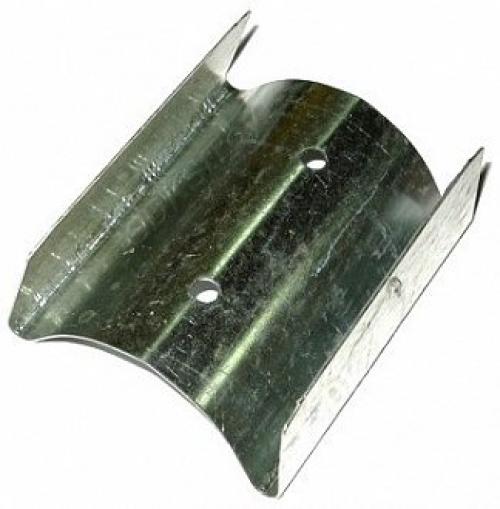

Соединители(удлинители) для профиля (если стороны помещения превышают три метра)

Удлинитель профилей П60х27

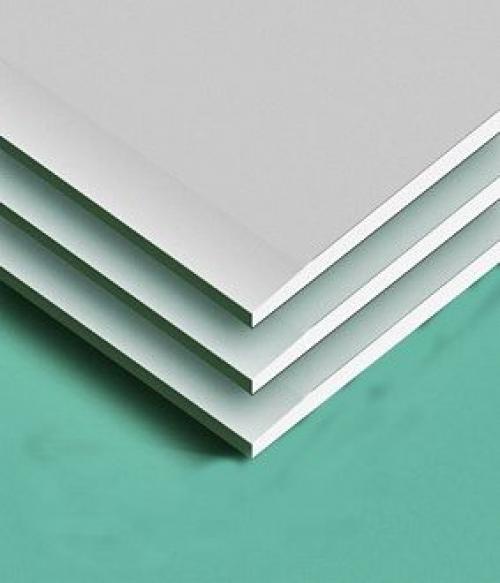

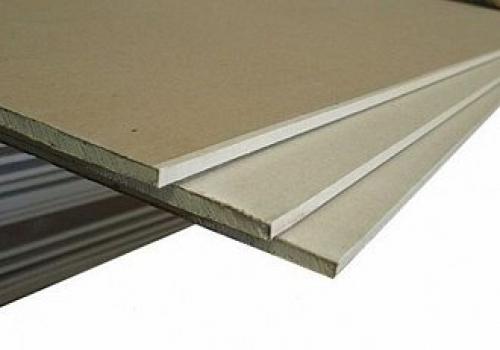

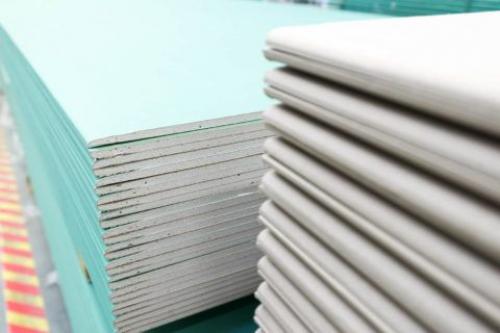

Гипсокартон КНАУФ-лист (ГКЛ, ГКВЛ, ГКЛО)

ГКЛ КНАУФ/ гипсокартонный лист обычный 1200х2500х12,5мм

ГКЛВ КНАУФ / гипсокартонный лист влагостойкий 1200Х2500Х12,5мм

ГКЛО КНАУФ/ гипсокартон огнестойкий 1200х2500х12,5

Крепёж (саморезы, дюбеля для крепления подвесов и профиля к стенам)

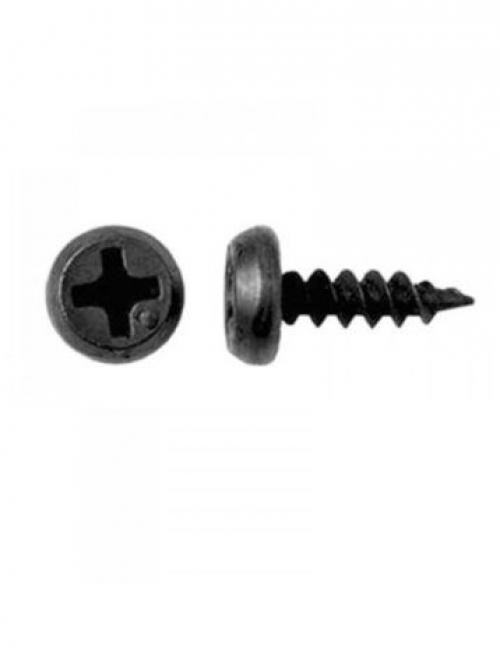

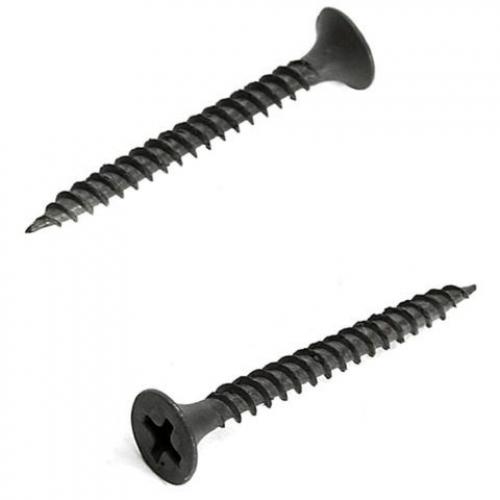

• Шуруп самонарезающийся прокалывающий LN 9. Используется для скрепления металлических профилей, не требует предварительного засверливания.
• Шуруп самонарезающийся TN 25. Используют для скрепления ГКЛ листов с металлическим профилем.

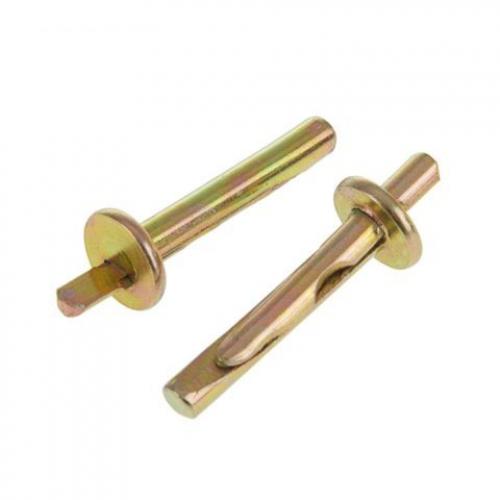

• Анкерный элемент.

Технические характеристики

Вес одного квадратного метра готового потолка около 13,5 кг,  он незначительно может варьироваться в зависимости от используемых листов. Например, во влажных помещениях, необходимо использовать листы ГКЛВ — влагостойкие, а для пожароопасных помещений предусмотрены листы ГКЛО – огнестойкие.

На один квадратный метр готового потолка необходимо:

• профиль направляющий кнауф пн 28х27 кнауф — на весь потолок в количестве равном периметру помещения
• профиль потолочный кнауф пп 60х27 – 2,9 пог.м
• соединитель 60х27 или, как их называют, «крабы» — 1,7 шт.
• подвесы с зажимами 60х27 и тяги к ним или подвес прямой 60х27 — 0,7 шт.
• соединители для профиля (если стороны помещения превышают три метра)
• гипсокартон КНАУФ- 1 м2 (ГКЛ, ГКВЛ, ГКЛО)
• крепёж (саморезы, дюбеля для крепления подвесов и профиля к стенам)

Подготовка к процессу монтажа

Какие инструменты нам понадобятся для того, чтобы качественно собрать подвесные потолки. Приготовим следующий комплект инструментов:

• перфоратор
• шуруповерт

Совет. Шуруповерты лучше использовать на аккумуляторах. Это удобнее и безопаснее.

• ножницы по металлу

Важно. При больших объемах можно воспользоваться болгаркой с кругом по металлу.

Технология монтажа подвесного потолка

Навесной потолок создается в нескольких последовательных этапах. Если работой занимается человек, не обладающий опытом работы в этой сфере, то он обязан предварительно тщательно изучить инструкцию, чтобы не допустить никаких ошибок.

Выполняем разметку

Первоначально наносится разметка на потолок и стены помещения, по которой далее будет формироваться каркас. Эта работа делится на этапы:

• сначала определяется уровень будущей потолочной конструкции, для чего определяется высота всей комнаты в каждом углу;
• от самого низкого угла помещения измеряется расстояние, на которое будет опускаться потолок;
• если планируется одновременно с созданием потолка монтировать встроенные осветительные приборы, то расстояние между основанием и подвесной конструкции не может быть меньше, чем 10 см, а в ином случае допускается сделать это расстояние меньше;
• по найденной точке в одном из углов проводится базовая линия, по которой далее буде фиксироваться стартовый профиль, причем для получения идеального результата этого процесса рекомендуется пользоваться лазерным уровнем;

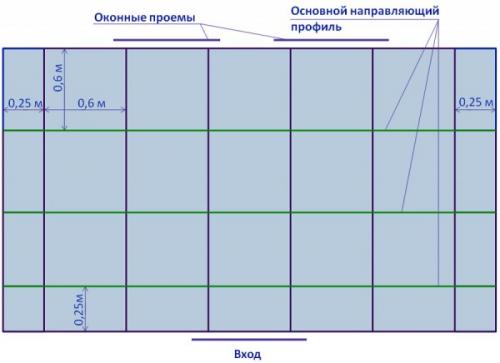

• наносится разметка на потолок, определяющая будущие места фиксации подвесов, причем оптимальное расстояние между ними равно примерно 60 см.

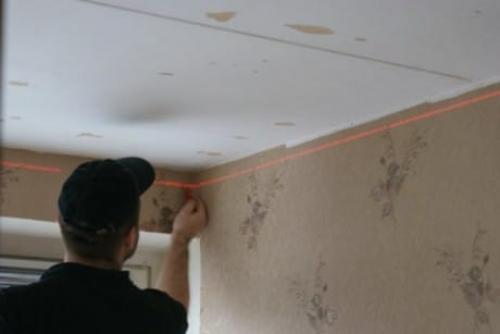

Разметка потолка

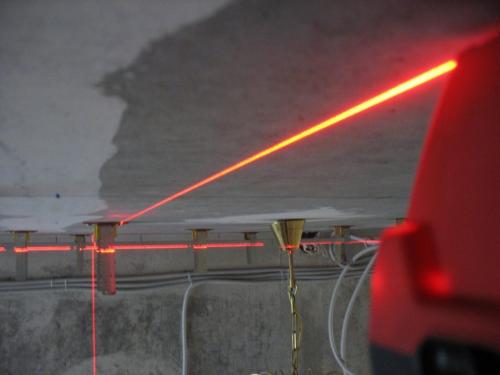

При разметке стоит воспользоваться лазерным уровнем

Вариант разметки

После нанесения разметки начинается непосредственная работа по формированию потолочной конструкции. Чтобы в конечном подвесном потолке отсутствовали перекосы или иные проблемы, непременно в процессе нанесения разметки применяется профессиональное измерительное оборудование, поэтому обойтись стандартной рулеткой не получится.

Для нескольких уровней

Для одноуровневого потолка

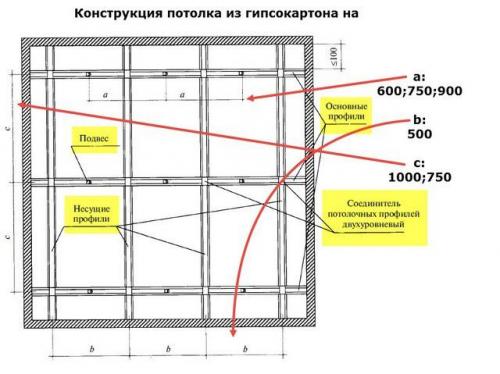

Создаем каркас

Установку каркаса важно производить при выполнении последовательных действий:

• к стенам фиксируется стартовый профиль из металла, для чего важно ориентироваться на заранее нанесенные линии разметки;
• для крепления профилей применяются надежные анкерные болты, причем они вбиваются с существенным усилием в заранее просверленные перфоратором отверстия;
• устанавливаются подвесы, фиксирующиеся непосредственно к базовому потолку, представленного плитой перекрытия;
• они прикрепляются к потолку анкерными болтами;
• используются обычно пластинчатые подвесы, поэтому после их фиксации, они изгибаются таким образом, чтобы находились перпендикулярно потолку, а если применяются стержневые подвесы, то они подвешиваются к кольцам, закрепленным в перекрытии, после чего регулируется оптимальная длина каждого стержня;
• крепятся основные профили к подвесам, для чего используются короткие саморезы, предназначенные для работы с металлом;
• если работать приходится в большом помещении, то продольные элементы сформированного каркаса соединяются друг с другом поперечинами;
• выравниваются все части полученного каркаса по уровню;
• концы основных профилей заводятся в стартовый профиль, после чего они фиксируются с помощью саморезов.

Кнауф подвесной потолок п112. П 112

Описание

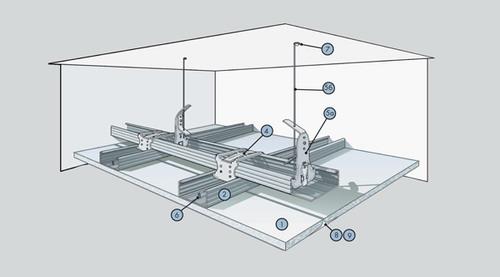

Комплектная система КНАУФ П 112 представляет собой полный комплект специально подобранных материалов, необходимых для создания подвесного потолка на двухуровневом металлическом каркасе. Готовая конструкция потолка не является конструктивным (несущим) элементом здания.
Основные строительные элементы потолка:

• гипсокартонный КНАУФ-лист;
• металлические КНАУФ-профили потолочный ПП 60/27 и направляющий ПН 28/27.

Полный состав комплектной системы и требуемое количество материалов на 1 кв. метр потолка см. разделе «Технические характеристики».
Отличительные особенности данной системы: основные профили каркаса подвесного потолка, закрепленные с использованием подвесов к базовому потолку, и несущие профили, к которым крепится гипсокартонный КНАУФ-лист, расположены в разных уровнях.
Кроме основных элементов, комплектная система включает необходимые для решения конкретной строительной задачи технические решения, рекомендации по производству работ, а также инструменты и приспособления.
Все элементы комплектной системы П 112 производятся по современным технологиям, проходят строгий контроль качества, функционально ориентированы и в составе комплектной системы обеспечивают надежность всей конструкции в процессе длительной эксплуатации.

Преимущества

• Комплектная система П 112 позволяет наиболее правильно, качественно и экономно решать конкретную строительную задачу - создание подвесного потолка.
• В процессе создания подвесного потолка исключаются неудобные «мокрые» процессы.
• Значительно увеличивается производительность труда.
• Достигается общая экономия затрат на строительство за счет облегчения конструкции здания.
• Предоставляется возможность реализации неограниченных по замыслу, многовариантных архитектурных решений потолков.
• Готовый потолок имеет высокий уровень качества отделываемых поверхностей.
• Поверхность подвесных потолков П 112 пригодна под любую отделку: окраску, оклейку обоями, декоративное оштукатуривание.
• Улучшаются тепло- и звукоизоляционные качества помещения.
• Обеспечивается не только экологическая чистота, но и благоприятный для человека микроклимат в помещении. Так как основной материал комплектной системы — гипсокартонный КНАУФ-лист - обладает способностью дышать, то есть поглощать избыточную влагу и выделять ее в окружающую среду при недостатке.

Область применения
Применяется в помещениях различного назначения, как при реконструкции, так и в новом строительстве с целью:

• отделки;
• решения конструктивно-планировочных задач;
• устранения неровностей перекрытия;
• скрытого размещения инженерных коммуникаций;
• повышения звукоизоляции перекрытий;
• акустики;
• повышения огнестойкости перекрытий и покрытий.

Процесс монтажа
Процесс монтажа включает следующие этапы работ:

• разметку проектного положения каркаса подвесного потолка;
• сборку и крепление каркаса;
• установку гипсокартонных КНАУФ-листов (ГКЛ) в проектное положение и крепление к каркасу;
• заделку швов между гипсокартонными КНАУФ-листами и по необходимости сплошное шпаклевание поверхности подвесного потолка;
• грунтование поверхности подвесного потолка перед нанесением краски или декоративного покрытия.

Рекомендации

Работы по устройству подвесных потолков должны выполняться в строгом соответствии с требованиями проекта и технических листов КНАУФ, в условиях сухого и нормального влажностных режимов (СНиП 2-3-79*) и температуре не ниже +15°С.

Монтаж потолков должен начинаться в период отделочных работ, когда закончены «мокрые» процессы, способные значительно повысить влажность в помещении.

В условиях повышенной влажности (санузлы, кухни) рекомендуется использовать влагостойкие гипсокартонные КНАУФ-листы (ГКЛВ).

Расположение электрических проводок в пространстве каркаса потолка должно исключать возможность повреждения их острыми краями элементов каркаса или шурупами во время крепления гипсокартонных листов.

Окрашивание подвесных потолков П 112 рекомендуется производить вододисперсионными красками. Не допускается нанесение известковых красок и красок
на жидком стекле.

Более подробную информацию по монтажу комплектной системы подвесной потолок из КНАУФ-листов на двухуровневом металлическом каркасе П 112 см. разделе «Загрузить» Информационный лист П 11 и Технический лист П 11.

Технические характеристики

Состав комплектной системы

Технология монтажа гипсокартона на потолок. Как своими руками сделать потолок из гипсокартона: разметка, сборка, отделка

Качество потолков во многих квартирах, даже новостройках, часто оставляет желать лучшего. Выравнивание их с помощью листов гипсокартона – один из самых распространенных вариантов отделки. Но услуги профессионалов обойдутся недешево, а чтобы сэкономить на них, надо разобраться, как сделать потолок из гипсокартона своими руками. Иначе подобная экономия может привести к весьма плачевным последствиям.

Достоинства и недостатки гипсокартонного потолка

Навесной потолок из гипсокартона обладает многими преимуществами перед другими вариантами отделки этой поверхности:

• ГКЛ является абсолютно экологически чистым материалом. Его разновидности можно устанавливать в любых жилых помещениях.
• Собрать потолок из гипсокартона можно без использования специализированного дорогостоящего инструмента.
• Его монтаж не потребует особых строительных навыков.
• Если перед тем как сделать подвесной потолок из гипсокартона, продумать расположение различных коммуникаций, то в последующем их можно скрыть за его плоскостью. Там же можно разместить.
• Сам гипсокартон обладает неплохими теплоизоляционными и шумопоглощающими свойствами, но конструкция такого потолка дает возможность усилить их, поместив в нише каркаса звкоизоляционные материалы.
• Делается такой потолок довольно быстро при минимальном количестве пыли и других загрязнений квартиры.
• Гипсокартон позволяет реализовывать самые смелые дизайнерские задумки: создавать многоуровневые конструкции, различные ниши и арки.
• В результате монтажа получается идеально ровная поверхность, подходящая под все виды дальнейшей отделки потолка.

Естественно, не обошлось и без недостатков:

• Конструкция «съедает» минимум 5 см от высоты комнаты. Этот параметр может увеличиться при значительной кривизне поверхности потолка, при установке осветительных приборов. Так что пред тем как делать потолок из гипсокартона, надо оценить, не слишком ли низкой станет комната. Впрочем, для подавляющего большинства квартир потеря нескольких сантиметров высоты не критична.
• Подшивать на потолок в одиночку листы гипсокартона неудобно, если не сказать – невозможно. Так что стоит поискать напарника, при помощи которого будет собираться конструкция.
• Со временем на потолке могут возникнуть различные дефекты, например, появятся трещины на стыках листов. Но этого вполне можно избежать, если знать, как правильно сделать каркас, прикрепить гипсокартон и нанести на него шпаклевку.

Необходимые материалы и инструменты

Перед тем как делать подвесной потолок из гипсокартона следует закупить материал и подготовить определенные инструменты. Из материалов потребуется:

• Непосредственно сам гипсокартонный лист. Для помещений с повышенной влажностью, таких как ванная комната, следует брать водоустойчивую его разновидность.
• Направляющие и потолочные профили. Общая длина направляющих профилей совпадает с периметром комнаты, а для подсчета метража потолочных профилей понадобится чертеж. Понятно, что для каждого помещения он будет свой. Несущие профили располагают с шагом 600 мм, кроме того, они потребуются для монтажа поперечин. Вычислив при помощи чертежа их нужное количество, прибавляем еще около 5 % «про запас».
• Различные крепежные элементы для потолка:, одноуровневые соединители («крабы»), дюбель-гвозди или анкеры, саморезы для крепления гипсокартона и «клопы» – мелкие шурупы по металлу. Их тоже следует взять с запасом: пока будет собираться конструкция, они могут ломаться или теряться. Лучше, если останется несколько лишних крепежных элементов, чем не хватит пары-тройки штук.
