Крепление к пустотелой плите перекрытия. Металлические дюбели для пустотелых материалов

Крепление к пустотелой плите перекрытия. Металлические дюбели для пустотелых материалов

Данный вид крепежа является одним из самых распространенных изделий, при помощи которого осуществляется закрепление предметов и конструкций на основании с пустотами. Конструктивно металлический дюбель состоит всегда из двух частей. Одна из них представляет собой втулку из металла, она же является распорной составляющей, а другая — это винт с метрической резьбой или болт, который может иметь шестигранную головку. Лучшим представителем данного типа крепежа является металлический дюбельилиот компании Fischer.

Обязательным элементом в данном виде крепежного изделия является втулка, так как винт или болт при необходимости может подбираться для нее отдельно. Сегодня у строителей и отделочников даже существует возможность приобрести только одну втулку. При этом обе составные части металлического дюбеля в большинстве случаев изготавливаются и продаются в сборе и выполнены из оцинкованной стали. Это повышает долговечность изделий, так как на них не образуется коррозия даже при использовании в помещениях, в которых влажность имеет повышенные значения. Также для отделочников и строителей доступны крепежные элементы, изготовленные из нержавеющей стали. Они имеют еще большую сопротивляемость к появлению ржавчины.

Металлический дюбель для пустотелых материалов отличается от других крепежей своей спецификой работы. Она обусловлена конструктивными особенностями втулки, которая имеет первоначально форму цилиндра. При этом на поверхности втулки находятся вырезы, расположенные в средней ее части. Втулка с прорезями при затягивании винта стягивается по длине и сгибается в середине втулки, образуя лепестки благодаря которым дюбель плотно прижимается к основанию. Также втулка оснащена опорной шайбой с выступами, имеющими заостренные концы. Они дополнительно увеличивают надежность сцепления металлического дюбеля с материалом основания и препятствуют его проворачиванию во время закручивания винта или болта.

При выполнении монтажных работ задачи могут быть разные. Поэтому в зависимости от поставленной цели можно подобрать крепеж, работающий по принципу упора, который будет оснащен кольцом, полукольцом или крюком. Одним из таких примеров является металлический дюбельмарки Fischer. При этом болты крепежных изделий еще могут иметь разные головки определенной формы, а винты — шлицы, предназначенные под крестообразную, плоскую, квадратную и другую отвертку. Также для упрощения процесса закручивания нередко используется шуруповерт с различными битами, ассортимент которых достаточно большой.

Связанные вопросы и ответы:

Как крепить брус к плите перекрытия. Крепление бруса к бетону — советы профессионалов

Строим дом

Крепление бруса к бетону довольно распространенный вопрос, который возникает в процессе строительства загородного дома своими руками.

Сама последовательность выполнения таких работ не представляет особой сложности, а вот выбрать технологически правильный крепеж для бруса к бетону — это задача, требующая подробного рассмотрения.

Профилированное дерево

Древесина – довольно востребованный и доступный строительный материал. Сравнительно невысокая цена, малый вес, высокие теплоизоляционные качества делают деревянный брус наиболее популярным элементом в наборе комплектующих для строительства собственного дома.

О том, как крепить брус к бетону, какие способы необходимо применять при монтаже различных видов конструкций будет подробно рассмотрено в этой публикации, а в дополнение к текстовому контенту смотрим

Тему — как и чем крепить брус к бетону, рассмотрим на практических примерах, это:

• строительство сруба из бревен;
• возведение каркасной конструкции;
• монтаж мауэрлата кровли;
• крепление лаг к бетонному полу;
• крепление бруска к бетонной стене при устройстве обрешетки для облицовочных материалов.

Установка нижнего венца сруба

Как крепить брус к бетонной стене фундамента при строительстве бревенчатого сруба?

Основой для стен служит окладной венец, который жестко крепиться или свободно лежит на бетонном фундаменте.

Фиксация анкерным болтом

Жесткое крепление подразумевает надежную фиксацию нижнего венца к основанию ленточного фундамента.

Для этого используют несколько способов, это:

• при помощи анкерных шпилек;
• анкерных болтов;
• металлических уголков;

Анкерные шпильки монтируются в момент установки арматурного каркаса фундамента. Местоположение и расстояние между ними рассчитывают на этапе проектирования здания.

Затем в брусе, в соответствии с проектом и с погрешностью не более 1 мм, сверлят отверстия. Диаметр отверстия снизу соответствует размеру шпильки, а верхний чуть больше диаметра шайбы.

После прокладки горизонтальной гидроизоляции, подготовленный брус одевают на шпильки и плавно (без перекоса) укладывают на поверхность фундамента.

При фиксации бруса анкерными болтами, окладной венец кладут на основание и победитовым сверлом (обычно Ø 12 мм) по центральной линии бревен сверлят отверстия. Расстояние между ними должно составлять 70–150 мм. Когда все отверстия сделаны, проверяют точность установки, вставляют и затягивают болты.

По надежности эти два способа являются самыми приоритетными. Однако при таких способах крепления отсутствует возможность замены бревен, так как установленные шпильки и болты невозможно будет демонтировать в процессе эксплуатации здания.

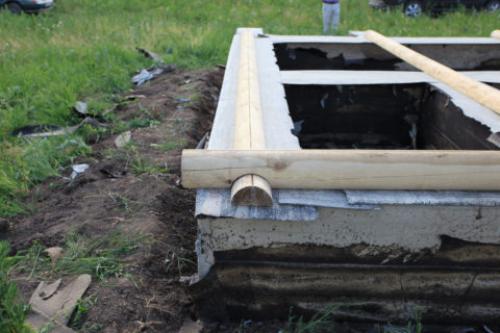

Без крепления

Поэтому среди застройщиков наиболее популярен последний вариант, когда окладной венец просто укладывают на основание. Вся конструкция фиксируется благодаря общему весу здания.

Для страховки и при необходимости нижний брус можно укрепить при помощи металлических уголков, устанавливаемых с внутренней стороны конструкции.

Крепление несущего бруса каркасной конструкции

При строительстве каркасного дома на ленточном фундаменте крепление бруса (лежня) выполняется по той же технологии, что и при строительстве сруба (анкера, шпильки).

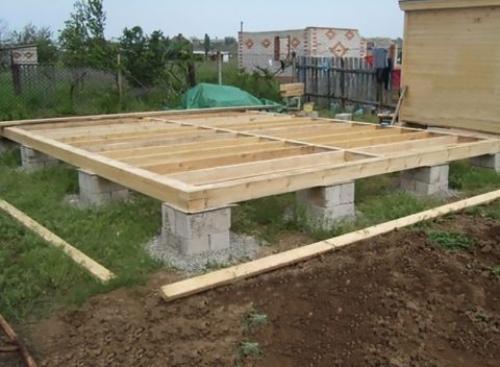

Основание под каркасный дом

А вот как прикрепить брусок к бетону в случае столбчатого фундамента?

Специфика таких конструкций такова что отдельно стоящие колонны поверху необходимо соединять между собой металлическим, бетонным или деревянным ростверком. К которому затем крепится вся основная конструкция дома.

В нашем случае рассмотрим крепление деревянного ростверка.

Брус можно крепить двумя способами:

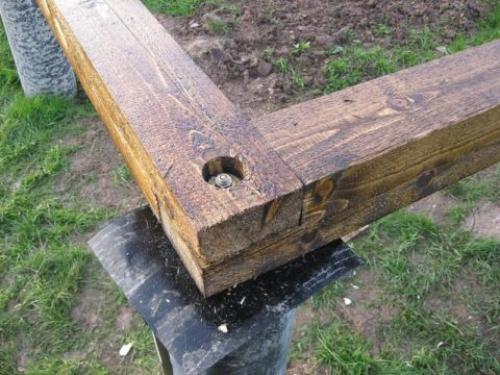

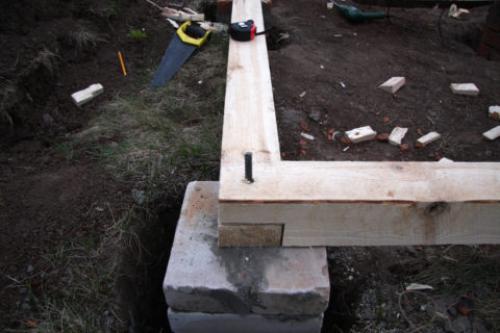

Выпуск арматуры

• Первый способ, инструкция по укладке лежня:

1. При заливке фундамента в оголовках колонн по центру делают выпуски арматуры.
2. Кладут сверху брус и на нижней его части отмечают места контакта с арматурой.
3. Снимают брус и в этих точках сверлят отверстия, диаметр которых будет равняться диаметру стержня. Стержень должен плотно входить в отверстие, без люфта.
4. Затем собирают конструкцию. Лежень укладывают на выступающие стержни и легким постукиванием осаживают брус до упора на бетонное основание.
5. Выступающие концы арматуры срезают «Болгаркой» и продолжают монтаж обрешетки для устройства пола первого этажа.

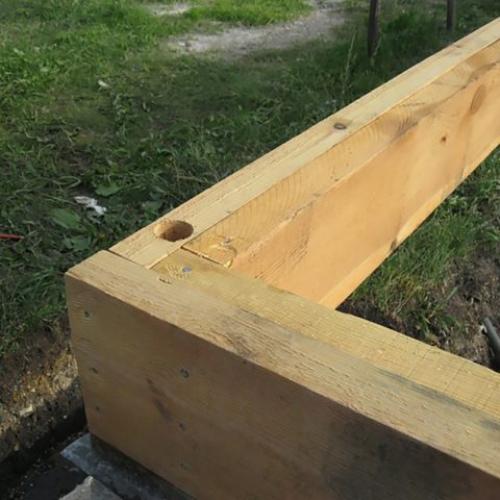

Подготовленное отверстие для анкера или арматурного стержня

• Второй способ — это крепление брусков при помощи специальных анкеров. В данном случае в готовых столбах по центру сверлят отверстия, соответствующие диаметру стержня анкера.

Жесткая фиксация лежня

Устанавливают анкер. Укладывают брусья и сбоку саморезами, с учетом горизонтального уровня всей конструкции, фиксируют ростверк к кронштейну анкера.

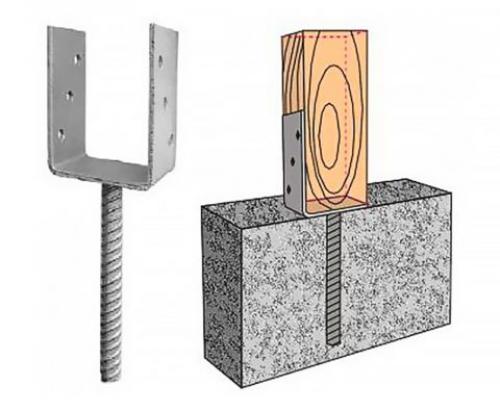

Специальное анкерное крепление

Крепление кровли

Деревянный брус, уложенный по периметру стен здания, и служащий для крепления кровли сооружения называется мауэрлатом.

Крепление к потолку: выбор крепежных элементов и техника выполнения работы

При выполнении отделочных работ жилого помещения или установке каких-либо приспособлений для комфортного проживания требуется знать, какими способами можно выполнить крепление к потолку тех или иных элементов. Рассмотрим самые популярные крепежные элементы, правила выбора крепежей и способы их установки более подробно.

Устройства для фиксации различных конструкций на потолке

Подбор креплений

Потолочное крепление побирается в зависимости от следующих параметров:

• вида крепежного элемента;
• типа потолочного покрытия;
• веса фиксируемой конструкции.

Разберем различные виды крепежных элементов и возможность их установки в тех или иных условиях. Основными видами крепежей для потолка являются:

• саморезы;
• анкерные болты;
• подвесы;
• кронштейны.

Правила выбора саморезов

Самый простой способ крепления конструкций – это использование саморезов.

Саморезы по предназначению разделяются на два вида:

• саморезы по дереву;
• саморезы по металлу.

Саморезы, предназначенные для дерева, используются исключительно при фиксации элементов небольшого веса на деревянные потолочные перекрытия (например, в дачных домах). Крепежные элементы бывают трех видов:

1. стандартные с разным шагом резьбы. Если саморезы имеют черный цвет, то металл, из которого они сделаны, каленый (более прочный). Саморезы желтого и серого цветов менее прочны, так как материал не подвергался закалке;

Стандартный крепежный элемент для деревянных поверхностей

1. оснащенные пресс-шайбой. Такие саморезы отличаются меньшими размерами, но за счет увеличения площади фиксации способны выдерживать более сильную нагрузку;

Крепеж по дереву для более тяжелых изделий

1. оснащенные шестигранной головкой. Саморезы с головкой закручиваются гаечным ключом. Они более прочные, но перед установкой требуется сверление отверстий.

Крепежи для дерева с шестигранной головкой

Если требуется произвести крепление к металлической поверхности потолка, то используются саморезы по металлу. Крепежи для металлических поверхностей бывают:

• стандартными с частым шагом резьбового наконечника. Используются для фиксации к металлу, толщина которого не превышает 0,7 мм;

Стандартные крепления к металлической поверхности

• оснащенными специальным наконечником, который позволяет закрепить изделие без предварительной сверловки. Изделия могут быть использованы для любых поверхностей.

Крепежный элемент, устанавливаемый без сверления

Если потолок, к которому требуется закрепить какое-либо приспособление, изготовлен из бетона или кирпича, то применяются саморезы, дополненные дюбелями, так как вкрутить в кирпич (бетон) крепежный элемент без дюбеля не получится.

Крепежи для фиксации к бетону или кирпичу

Использование анкерных болтов

Если требуется закрепить конструкции, отличающиеся большим весом, то применяются специальные анкерные болты, которые могут быть следующих видов:

• с шестигранной головкой. Крепежные устройства отличаются простотой монтажа и могут быть использованы для фиксации различных конструкций, например, гипсокартона;

Устройства для крепления тяжелых конструкций

• анкеры-клины. Используются для фиксации подвесных конструкций (например, карниза). Просты в использовании, отличаются невысокой стоимостью и прочностью;

Болты с клиньями для надежной фиксации

• анкера с крюками. Применяются при необходимости подвешивания к потолку различных предметов. Например, для боксерской груши. Стоимость таких изделий выше, но отсутствие необходимости оснащения крепежного элемента дополнительными конструкциями полностью перекрывает этот отрицательный фактор;

Крепеж для подвешивания тяжелых приспособлений

• анкер с цангой. Крепление используется в случае необходимости подвешивания тяжелых конструкций к основанию потолка через его отделку. Например, при помощи такого устройства можно прикрепить к основанию потолка через натяжное полотно телевизор.

Элемент для крепления к основанию потолка

Разновидности подвесов и критерии выбора

Для отделки потолка какими-либо материалами (стеновыми панелями, гипсокартоном и так далее) используются специальные устройства – подвесы, которые позволяют закрепить конструкцию на определенном расстоянии от основания. Подвесы могут быть:

• простыми. Изготавливаются из металлических пластин разной толщины. Чем больше толщина металла, тем больший вес сможет выдержать крепежное устройство;

Крепление для потолочной отделки

• регулируемыми. Преимущественно используются для потолков, которые требуется опустить на относительно большое расстояние.

Как закрепиться в пустотной плите. Расшифровка понятия

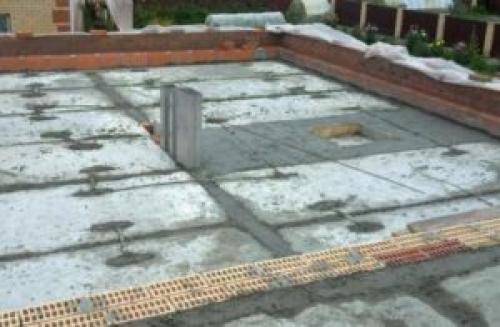

Применение усиления – особого крепления плит с помощью анкеров, называют анкеровкой. Этот способ помогает надежно укрепить перекрытие с наружными стенами, а также уложенные ЖБ-плиты между собой.

Установленное соединение заделывается затем цементным раствором, штукатуркой и отделочными материалами, с учетом требований к соблюдению проектной схемы и созданию связей (стягивание с целью предотвращения и смещения) между слоями, стеной и перекрытиями.

Проводить анкеровку можно в конце каждого этапа строительства. Например, после того, как один этаж установлен и заанкерован, можно переходить к следующему перекрытию.

Сам анкер (скоба, стержень, пластина, резьбовая шпилька определенного диаметра в сочетании с болтами) представляет собой соединительный крепеж, подобранный по форме и размерам для конкретной поверхности.

Его выполняют из качественного металла , состав которого может быть из стали, цинка, латуни или нержавейки. В основание плиты он легко интегрируется с помощью строительного инструмента, являясь надежным фиксатором для перекрытий и стен.

Анкеровка, расположенная в 5 (см) от арматуры, во много раз упрочняет и делает устойчивой любую конструкцию, что является незаменимым качеством для построек в сейсмически нестабильных регионах.

Фиксация анкерными связями необходима также для домов и сооружений, рядом с которыми расположена трасса с интенсивным движением, присутствуют предприятия, стройки, гаражные кооперативы.

А также как защита от таких факторов, как:

• механические (аварии природного и техногенного характера);
• атмосферные (образование конденсатов и наледей на стенах, к которым крепятся перекрытия);
• фундаментные (неправильная работа с почвами, нарушенные этапы проектирования);
• технические (полное нарушение плана работ, невыполнение нормативов).

Строповка анкерами чаще всего осуществляется изделиями Г-образной формы, с габаритами загибов – 30-40 (см). Шаг между креплениями в больших зданиях должен быть не больше 3 (м) друг от друга. Анкеровка подходит не только для перекрытий из ЖБ-бетона, но и соединяет с ним пенобетонную, кирпичную или каменную кладку.

Усиление с помощью анкеровки помогает предупредить строительные ошибки и нарушения в технологии кладки конструкционных стен, на которые опирается перекрытие, и особенно рекомендуется для пучинистых почв.

Крепление лежня к плите перекрытия. Стропила — основа крыши

Стропила представляют собой наклонные балки (в большинстве случаев это деревянные бруски с сечением 7×15 см). Располагаются они друг от друга на расстоянии 60 – 100 см (промежуток между стропильными ногами – 1 м). Элементы стропильной системы к стене дома можно крепить двумя методами на выбор (их больше, но эти самые популярные):

1. Крепление стропил без мауэрлата. На стену установите балку так, чтобы она находилась со стропилом в одной плоскости. Нагрузка при этом распределяется по стене неравномерно (монтаж мауэрлата обеспечивает однородное распределение), поэтому данный способ подходит лишь для легких небольших крыш.
2. Крепление стропил к мауэрлату. На этом этапе работ допускается больше всего ошибок, будьте внимательней! Установка стропила производится вырезом (зарезом) на мауэрлат (стропила как бы нанизываются на мауэрлат). Если пренебречь зарезом, элемент постепенно соскользнет вниз, даже если потом выполнить качественное крепление. Нельзя делать прорези в мауэрлате: прочности соединения вы не добьетесь точно, а вот сам элемент кровельной системы ослабите наверняка. Установив стропила на мауэрлат, забейте гвозди (по два – на каждую сторону) наискосок: благодаря этой манипуляции дерево не сместится. Окончательно скрепит части гвоздь, забитый перпендикулярно плоскости.

Теперь рассмотрим три основных способа крепежа стропил в коньковой части:

1. Крепление встык. Обрежьте верхний край стропила под углом так, чтобы он был такой же, как угол ската крыши, обоприте готовый элемент в обрезанное под углом стропило, находящееся с противоположной стороны. Крепление стропила под коньком производится с помощью двух гвоздей (размер 150 и больше), вбиваются они под углом (гвоздь должен войти в срез другого стропила). Дополнительно укрепить систему можно, наложив деревянную накладку или металлическую пластину (они притягиваются гвоздями или болтами).
2. Коньковый прогон. Этот вариант схож с первым. Отличие лишь одно: между стропилами помещается коньковая балка. Стоит отметить, что способ довольно-таки трудоемкий и при возведении крыши в наше время практически не используется.
3. Монтаж внахлест. Также похож на первый способ, только соединение, как вы уже поняли, осуществляется внахлест. Здесь важно обратить внимание на следующие моменты: стропила должны соприкасаться своими боковыми плоскостями, а не торцами; стягивать их лучше болтом или шпилькой (хотя можно и гвоздями). Данный вариант считается самым простым, именно его выбирает большинство специалистов.

Анкера для плит перекрытия. Виды анкеров: Оборудование для анкеровки- Что может вызвать крепёжное разрушение +Фото и Видео

Что такое анкер или анкеровка плит. Анкер – специальный крепёж, сделанный из латуни, стали или из другого металла, необходимый для фиксации строительных элементов и плит перекрытия. Применяются для стройки как больших, так и маленьких строений.

Анкеровка — крепление плит перекрытия с наружными стенами и друг с другом. Анкеровка плит перекрытия предназначена увеличить период эксплуатации, укреплению прочности и устойчивости здания.

Разновидности анкеров

Анкер -клин — это болты с конусной шляпкой и втулкой клиновидного распора, применяется для бетона и кирпича. Анкеровка совершается за счёт трения втулки об зазоры в стенах. Недостаток –одноразовое использование.
• Втулочные – применяют так же как клиновые, и для скрепления полнотелых элементов между собой. Плюсы – легкий монтаж. Минусы — соединительные отверстия большого диаметра.
• Забивные – эти втулки имеют надрезы с одного конца. Во время сильного удара происходит распирание клином. Анкер предназначен для строповки деталей, не имеющих эластичности, например, камень и бетон. Отлично использовать такой анкер с материалами большой прочности. Плюсы – большая надёжность и простота установки. Минусы – завышенные запросы по точности размеров зазоров.
• Химические – детали крепятся посредством склеивания. Плюсы — простота использования. Минусы – очень дорогостоящие.

Анкеры специального применения:

• рамные (для деталей окон и дверей) потолочные,
• Молли – для пустотных и слабых основ.

Оборудование для анкеровки плит

1. анкера нужного вида и размера
2. оборудование для сверления ( перфоратор )
3. приспособление для сгибания элементов из стали
4. раствор из цемента .

Вариантов крепления много, всё зависит от используемого материала. Анкеровка плит к стенам дома из кирпича осуществляется стальными элементами в форме Г отступив друг от друга 3 метра. Обязательно по окончанию крепёжных работ забетонировать металл. Это убережёт от коррозии.

В случае необходимости оставить канал под проводку, разрешается опирании плит на смежные панели. Тут нужны изогнутые стержни класса А-П от 12 мм. Составные анкеры обязательно скрепить сваркой. При крепёжных работах пустотных плит к блочным кирпичам из силиката или же из пенопласта необходим, стальной анкер МКТ с внутренней резьбой.

Полезные советы

В процессе работ по связыванию плит необходимо учитывать рекомендации, описанные ниже.

Плиты укладываются в одной плоскости. При укладке блоков оставлять место до внешнего края под обязательное утепление. Переходить к анкеровке по завершению укладки вех плит. Соединять панели следует методом сварки или связки торчащей из них арматуры, а также при помощи армопояса. (вариант для плит без проушин).

Избегать повреждения арматуры в момент сверления отверстий в плитах. Не использовать бракованные материалы. Приостанавливать работы во время атмосферных осадков.

К анкеровке можно приступать сразу после монтажа всех деталей. Желательно перед началом работ подготовить план – схему. Анкер надо загнутьв петлю и зацепить петлю плиты. После максимальной натяжки анкера можно приваривать к петлям плиты. Далее все швы между плитами сразуследует заложит цементным раствором, чтобы избежать попадания мусора, воды и снега. Если вода всё-таки попала, придётся снизу плитпросверливать дыры и таким образом дать воде стечь.

Что может вызвать крепёжное разрушение:

1. Вырывание болта — из прикреплённого материала.
2. Срез болта—при увеличении разрешённой нагрузки.
3. Полное разрушение изделия – в момент излома болта.
4. Отрыв основания крепежа – полная непригодность анкера.
5. Коррозия.

Требования СНиП (Строительные Нормы и Правила)

Согласно СНиП II-22-81 анкеровка плит к разным конструкциям элементам зданий должна производится в определённом порядке: Каменные стены строения и опоры монтируются с  анкерами перекрытий, с площадью сечения  более 0,5 см2 .Предельно разрешённый  промежуток между анкерами из плит, со стеновой опорой допустимо не более 6 м.

Расчет анкерных элементов крайне необходим  – при несимметричном изменении толщины опорных стен, на которые укладываются  плиты, а также при расстоянии от анкера до  анкера более 6 м. Обычно анкерные связи делаются из металлической арматуры диаметром 10 мм и более, а длина анкеровки 500 мм более.
