Сборная деревянная балка перекрытия из досок. Балки из доски 150

Эволюция возведения перекрытий в частном строительстве шла не от простого к сложному, а наоборот- от сложного к простому. Так, в русской избе перекрытия имели непростую конструкцию. Ее основным несущим элементом служила массивная балка- матица, позволявшая при перекрывании значительного пролета (шириной около 6

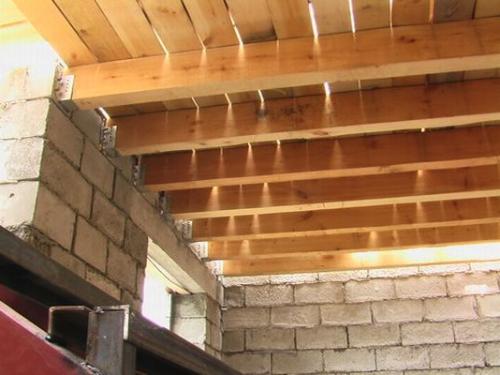

13-15. Для монтажа быстровозводимых перекрытий широко используют рассчитанные на различный уровень нагрузок крепежные элементы (13), изготовленные из оцинкованной стали (хомуты, кронштейны, уголки ип.). От их правильного применения зависит качество конструкции. Такие элементы закрепляют саморезами (14), а при необходимости еще и мощными шурупами-глухарями (15).

Эта конструкция изменилась, когда появилась технология создания более эстетичных перекрытий из бруса и настилов из доски. Вконце ХХ в. возникли перекрытия с балками из бруса и лагами из доски, а затем и перекрытия только из широкой доски.

Затем инициативу "упрощения" у проектировщиков перехватили рядовые строители. Врезультате возникли перекрытия, без каких-либо расчетов собираемые из доски 15050мм, устанавливаемой на кромку с шагом 600мм. Всего 2-3ч- и перекрытие готово. Скажете, сказка? Кошмар! К сожалению, данным способом перекрывают как небольшие пролеты, так и те, ширина которых значительно превосходит допустимый предел для перекрытий подобной конструкции. Апредел этот по подсчетам весьма невелик- он чуть превышает 3м. Иникто не задумывается о последствиях: в лучшем случае созданное перекрытие прогнется, в худшем- рухнет. Теперь перейдем к более прогрессивным вариантам.

16-18. Клееные балки (16) можно смело оставлять видимыми в интерьере, после шлифовки и покрытия декоративно-защитным составом они прекрасно сочетаются с другими строительными материалами и любым стилем внутреннего оформления (17, 18).

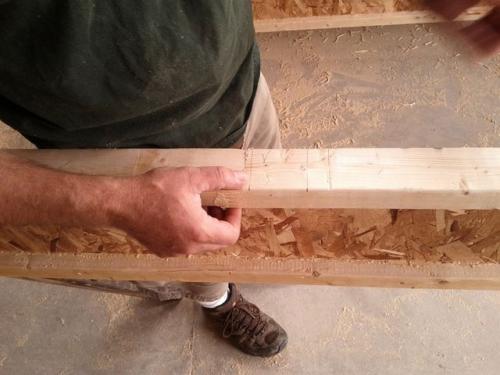

Балка из доски. Деревянные двутавровые балки перекрытия и стропильной системы

При строительстве или реконструкции любого дома часто используются деревянные двутавровые балки перекрытия. При этом они увеличивают надежность строения, понижают расходы и время монтажных работ. В этой статье будут рассмотрены преимущества этих изделий, их самостоятельное изготовление, характерные особенности и сфера применения таких деревянных балок.

Двутавровые балки из дерева

Что собой представляют деревянные двутавровые балки перекрытия

На рынок постоянно поступает большой ассортимент качественных стройматериалов, в ряду которого достойное место заняли двутавровые балки. В чем же популярность этой продукции? Балки обладают необычной формой сечения, где основным элементом, создающим жесткость конструкции, является плита OSP, OSB (ориентировочно-стружечная плита). А также она может быть выполнена из толстой фанеры.

Внешне опоры похожи на рельсы, в которых между брусьями врезано ребро жесткости в виде влагостойкой плиты. Благодаря этому изделия выдерживают большие нагрузки, полностью сохраняют свою форму и целостность после установки.

Двутавровые балки перекрытия из дерева своими руками

При изготовлении элементов для опорной балки лучше всего применять клееный брус, поскольку такая заготовка соответствует правильным геометрическим формам. При этом она лишена деформации, скручиванию и изгибу. Но можно применять брус и из любых хвойных деревьев, нужно лишь соблюдать главное условие при этом – качественное просушивание древесины.

Для самостоятельного изготовления двутавровых опор, кроме бруса, понадобятся следующие материалы и инструменты:

Циркулярная пила;
Клей по дереву;
Рулетка;
ОСП (ориентировочно-стружечная плита);
Швеллер для равномерного сжатия заготовки;
Хомуты.

Порядок изготовления

При изготовлении двутавровой балки из древесины своими руками, необходимо:

Шаг №1 . Сделать расчет и подготовить 2 бруса нужного размера. Чем больше высота балки, тем больше по сечению должны быть заготовки, но в любом случае сечение может составлять не менее 40×60 мм.

Шаг №2 . В середине изделий изготовить паз по ширине, равной толщине плиты, а глубиной – равной 10-15% от размера бруса. В домашних условиях сделать такое углубление можно на циркулярной пиле дисковой фрезой соответствующей толщины.

Шаг №3 . Убедиться, что паз не имеет внутренних дефектов в виде «ершистости», искривлений, сколов.

Нанести клей по всей поверхности канавки.

Шаг №4. Вставить плиту в пазы верхнего и нижнего бруса.

Шаг №5. Сжать всю конструкцию через подготовленные швеллера (уголки) с помощью хомутов.

Шаг №6. Оставить в таком виде всю конструкцию на несколько часов до полного высыхания.

После приобретения должного опыта такие деревянные двутавровые балки можно будет изготавливать своими руками с хорошим качеством, и применять их во всевозможных перекрытиях.

Изготовление балки своими руками

Цены

Двутавровые балки изготавливаются в определенный размер и с применением сухого бруса из дерева определенной серии (БП, LVL или W). А также при этом применяется особый клеевой состав, имеющий повышенную пожаробезопасность и влагостойкость. При этом стоимость изделия будет зависеть от длины, категории и пропитки, нанесенной на поверхность двутавра.

Рассмотрим цены двутавровой опоры длиной 6 метров категории W.

Стоимость траверсы за один погонный метр

Такие опорные балки все чаще заменяют громоздкие металлические конструкции. Они используются как несущий элемент при строительстве домов для монтажа стропильной системы, межэтажных перекрытий, а также в качестве каркаса пола, крыш и стен. Двутавровые изделия применяются как в малоэтажном строительстве, так и в проектах промышленной и коммерческой деятельности.

Использование опорных изделий в строительстве регламентируется государственными стандартами и нормативами.

При этом разработаны и применяются следующие документы:

ГОСТ 30244-94. «Стройматериалы и комплектующие изделия».

СНиП 2.08.01-89. «Дома для проживания».

ГОСТ 8486-86Е. «ТУ на материалы пород из хвойных деревьев».

СНиП II-25-80. «Конструкции из дерева».

При изготовлении деревянных балок применяются материалы из пород хвойных деревьев по ГОСТу 8486.

ГОСТ 8486. Изготовление черепных заготовок из хвойного материала.

ГОСТ 2695. 1.3.2. Брус из лиственных пород (ольхи, осины).

СНиП II-25. Расчетные параметры древесины балок, при этом она должна быть не ниже 2-го сорта. Для черепных брусков допускается применять древесину 3-го сорта.

Деревянные двутавры изготавливается совершенно по другой технологии, чем аналогичные металлические конструкции, хотя общее сходство у них есть.

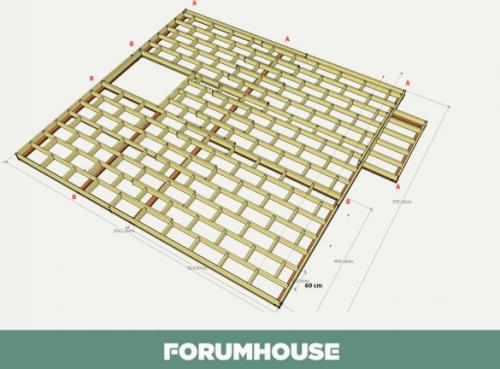

Перекрытия из доски 50х150. Деревянные балки перекрытия - размеры и нагрузки

Сделали деревянное перекрытие в брусовом доме, а пол трясётся, прогибается, появился эффект «батута»; хотим делать деревянные балки перекрытия 7 метров; нужно перекрыть комнату длиной в 6, 8 метров так, чтобы не опирать лаги на промежуточные опоры; какой должна быть балка перекрытия на пролет 6 метров, дом из бруса; как быть, если хочется сделать свободную планировку – такие вопросы часто задаются форумчанами.

Maxinova Пользователь FORUMHOUSE

У меня дом примерно 10х10 метров. На перекрытие я «кинул» деревянные лаги, их длина - 5 метров, сечение - 200х50. Расстояние между лагами – 60 см. В процессе эксплуатации перекрытия выяснилось, что когда дети бегают в одной комнате, а ты стоишь в другой, то по полу идёт достаточно сильная вибрация.

И подобный случай далеко не единственный.

елена555 Пользователь FORUMHOUSE

Не могу понять, какие балки для межэтажных перекрытий нужны. У меня дом 12х12 метров, 2-х этажный. Первый этаж сложен из газобетона, второй этаж мансардный, деревянный, перекрыт брусом 6000х150х200мм, уложенным через каждые 80 см. Лаги положены на двутавр, который опирается на столб, установленный посередине первого этажа. Когда хожу по второму этажу, то чувствую тряску.

Балки на длинные пролеты должны выдерживать большие нагрузки, поэтому, чтобы возвести прочное и надёжное деревянное перекрытие с большим пролётом, их нужно тщательно рассчитать. В первую очередь, необходимо понять, какую нагрузку сможет выдержать деревянная лага того или иного сечения. И потом продумать, определив нагрузку для балки перекрытия, какие надо будет делать черновое и финишное покрытие пола; чем будет подшиваться потолок; будет ли этаж полноценным жилым помещением или нежилым чердаком над гаражом.

Нагрузку от собственного веса всех конструкционных элементов перекрытия. Сюда входит вес балок, утеплителя, крепежа, покрытия пола, потолок и т.д.
Эксплуатационную нагрузку. Эксплуатационная нагрузка может быть постоянной и временной.

При подсчёте эксплуатационной нагрузки учитывается масса людей, мебели, бытовых приборов и т.д. Нагрузка временно возрастает при приходе гостей, шумных торжествах, перестановке мебели, если её отодвинуть от стен в центр комнаты.

Поэтому при расчёте эксплуатационной нагрузки необходимо продумать всё – вплоть до того, какую мебель планируется ставить, и есть ли вероятность в будущем установки спортивного тренажёра, который тоже весит далеко не один килограмм.

За нагрузку, действующую на деревянные балки перекрытия большой длины, принимаются следующие значения (для чердачных и межэтажных перекрытий):

Чердачное перекрытие – 150 кг/кв.м. Где (по СНиП 2.01.07-85), с учётом коэффициента запаса – 50 кг/кв.м – это нагрузка от собственного веса перекрытия, а 100 кг/кв.м - нормативная нагрузка.

Если на чердаке планируется хранить вещи, материалы и прочие, необходимые в быту предметы, то нагрузка принимается равной 250 кг/кв.м.

Для междуэтажных перекрытий и перекрытий мансардного этажа общая нагрузка берётся из расчёта 350-400 кг/кв.м.

Источник: https://balki-v-interere.postroivsesam.info/novosti/sostavnye-balki-iz-dosok-korobchatye-balki

Сращивание досок для балок перекрытия. О качестве и прочности деревянных балок перекрытия

Проектировщики в расчётах балок перекрытия закладывают стройматериалы с заданными характеристиками и нормами эксплуатации, опираясь на законы прикладной механики и сопромата. Зная это, возникает вопрос: как обходились без этих знаний строители индивидуальных домов лет сто назад? При этом построенные ими дома здравствуют и поныне.

Объяснение простое: они оставляли намного больший запас прочности используемым материалам. Чуть позже, советские ГОСТы сознательно рассчитывались и утверждались с большими, иногда до 100% запасами прочности. Это неэкономно, иногда громоздко и вычурно, но надёжность была в приоритете, и всегда останется важнейшим показателем в строительстве. Сегодня подобная практика заменяется точным расчетом деревянной балки — это позволяет не переплачивать за излишнюю, невостребованную прочность.

Несущие двутавровые балки перекрытий

Сравнение со старыми способами выглядело бы неуместно в описании балок перекрытий, если бы не одно обстоятельство.

Покупая на рынке брус или балку определённого размера, с предварительно рассчитанными характеристиками, частный застройщик без большого опыта зачастую приобретает не тот материал, который гарантирует надёжность.

Множество на первый взгляд незначительных нюансов могут свести на нет все расчёты:

плохие линейные геометрические параметры;

заранее обусловленные болезни древесины.

Вывод и выход здесь один: рынок всегда попытается обмануть начинающего строителя, поэтому лучший способ сэкономить — это доверить работу профессионалу.

Балка перекрытия из двух досок. Перекрытие из дерева

Перекрытие — это ограждающая конструкция между этажами. Железобетонное перекрытие хорошо всем известно, достаточно поднять голову и посмотреть на потолок наших квартир. Удешевить стоимость железобетонного перекрытия в условиях самодеятельного строительства не удастся. В данной главе будем рассматривать перекрытие из дерева.

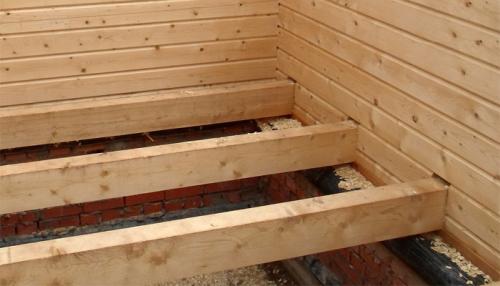

Перекрытие выполняется по несущим деревянных балкам. Ширина и высота несущих балок зависит от длины перекрываемого пролета, расстояния между балками и толщины досок пола. Для стандартного пролета в 6 м применяют балки 10×15(h) см с шагом 1 м. Обычно балки устанавливают двумя способами: с заделкой или врубкой концов в стены и на кирпичных столбиках.

Для примера рассмотрим устройство перекрытия в кирпичном доме. Брус 10×15 см устанавливаем одновременно с кирпичной кладкой стен с шагом 1 м при толщине досок пола 50 мм, шагом 0,8 м при толщине 40 мм, шагом 0,5 м при толщине 25 мм. Для придания большей жесткости брус ставится на ребро, то есть 15 см — это высота балки. Балки перекрытия устанавливают по одному уровню по площади всего дома.

При правильно выполненной рекомендации по устройству цоколя это нетрудно сделать. Нужно разложить балки по гидроизоляции цоколя. Положить на них сверху длинную ровную доску и проверить уровнем ее горизонтальность. При необходимости концы балок приподнимают до достижения ими горизонтальности. Под концы балок подкладывают раствор или кирпич в зависимости от высоты подъема балки. Деревянные щепки не подкладывают, они быстро сгнивают.

Концы балок должны быть обернуты рубероидом или толем с пяти сторон, а сама балка обработана антисептиком (битумом, смолой или просто окрашена). После окончательной выверки горизонтальности балок и шага между ними кладут кирпичную стену, концы балок закладываются. Для устойчивости будущего пола под балки выкладывают 2—3 кирпичных столбика. Их устройство понятно из рисунка 1.

Рис. 1. Устройство подбалочных столбиков из кирпича: 1 — гидроизоляция; 2 — кирпичный столбик 250×250 мм; 3 — деревянный брусок; 4 — балка 150×100 мм; 5 — доски пола; 6 — обшивка из теса

Количество столбиков зависит от пролета балки, расстояние между ними не должно превышать 2 м. По низу балок делают подшивку из теса толщиной 25 мм. На подшивку настилают слой пароизоляции из пергамина, причем каждая последующая полоса должна перекрывать предыдущую на 10—12 см. Пароизоляция должна предотвратить прохождение паров из нижнего помещения и помешать насыщению утеплителя водой. Иначе утеплитель насытится парами и зимой превратится в лед, а лед, как известно, не греет.

На пароизоляцию укладывают утеплитель. Утеплитель может быть любой: шлак, опилки, пенопласт, соломенная резка, сухая листва и др. Не допускается в перекрытии использовать минеральную вату, при ходьбе по перекрытию из нее выделяется вредная для здоровья пыль. Не рекомендую засыпать утеплитель в чистом виде, лучше смешать его с цементом и залить в жидком виде. Качество утеплителя по теплопроводности снизится, но это защитит в какой-то мере от грызунов.

Толщина утеплителя выбирается по теплорасчету, в зависимости от вида утеплителя. Марку утеплителя выбирают самую низкую, например, опилкобетон М5. Заливайте утеплитель поверх балки — не ошибетесь. Сверху по балкам настилают чистые полы. В перекрытие между 1-м и 2-м этажами утеплитель можно не класть. В качестве столбиков здесь выступят перегородки, если же перегородок нет, делают чаще шаг балок.

Рис. 2. Дешевое перекрытие на балках, сколоченных из досок: 1 — подшивка; 2 — пароизоляция; 3 — утеплитель; 4 — пол; 5 — сшивная балка; 6 — брусок по всей длине балки 50×50 мм (40×40); 7 — войлок (пакля), смоченный в растворе

Как уменьшить стоимость перекрытия? Балки совершенно необязательно ставить из бруса. Их вполне можно заменить балками, сколоченными из досок. Такие балки сколачивают из двух досок толщиной 3—4 см, но не друг к другу, а с зазором. В середину балок вставляют коротыши, по 3—4 шт. на балку. Коротыши отпиливают от досок такой же толщины или испбльзуют деревянные отходы. По несущей способности такие балки не уступают сплошным. В результате того, что доски раздвинуты, у таких балок момент сопротивления такой же, как и у сплошных.

Подшивку внизу балок тоже не обязательно делать из хорошего теса, вполне можно обойтись горбылем и отходами пиломатериалов (например, после разборки лесов и опалубок). Настилив подшивку, как показано на рис. 2, экономим и гвозди. Подшивку гораздо удобнее стелить и можно не прибивать. Используя такой метод подшивки, все обрезки досок, неизбежно появляющиеся на стройке, уйдут в дело или на изготовление балок, или на черный пол.

Составная балка из досок. Балки системы В. С. Деревягина конструкция и расчет

Конструкция составной балки, предложенная В. С. Деревягиным, состоит из двух или трех брусьев, связанны между собой пластинчатыми нагелями из твердого дерева).

Гнезда для пластинок выбираются при помощи переносного цепного электродолбежника. Благодаря податливости пластинок, работающих на изгиб, хорошо обеспечивается их совместная работа. В случае применения брусьев повышенной влажности появление трещин на боковых поверхностях предупреждается устройством продольных вертикальных пропилов на верхней и нижней сторонах брусьев. Суммарная глубина пропилов должна быть не более 1/3 высоты отдельного бруса.

Составная балка системы В. С. Деревягина

По сравнению с другими составными балками (например на шпонках или колодках) конструкция Деревягина имеет значительные преимущества. Большим достоинством этих конструкций является отсутствие в них стяжных болтов, которые необходимы в составных балках на шпонках. Балки Деревягина можно изготовлять из окантованных бревен с использованием естественного сбега. Наибольший пролет балок этой конструкции определяется стандартной длиной лесоматериалов (для брусьев не более 6,5 м и для бревен — не более 8 м).

Расчет составных балок Деревягина сводится к подбору сечения элементов балки, определению числа пластинок и вычислению величины строительного подъема.

Проверка на прогиб составной балки ведется с учетом снижения момента инерции поперечного сечения. При этом коэффициент снижения к моменту инерции принимается по таблице. Количество пластинок на полупролете балки определяется по формуле.

Если полученное число пластинок не размещается в шве, то сечение составной балки следует увеличить и весь расчет следует сделать вновь.

При изготовлении балок Деревягина требуется тщательно отбирать лесоматериал с учетом вида работы элементов. Для нижних растянутых брусьев рекомендуется использовать лесоматериал первой категории, а для верхних сжатых — второй. При изготовлении балок из трех брусьев для средних брусьев разрешается применять лесоматериал третьей категории (при обязательном ограничении глубин горизонтальных трещин в одном сечении, суммарная глубина которых не должна быть больше 1/3 ширины бруса b). Пластинчатые нагели делаются из древесины с влажностью не более 15%.

Сборка составных балок Деревягина производится на специальном станке, приспособленном для изготовления одновременно двух балок и состоящем из средника с прикрепленными к нему короткими прокладками с двумя хомутами. До забивки пластинок балкам придается строительный подъем. Плотность швов в брусьях обеспечивается установкой дополнительных струбцинок. Дальше, после разметки гнезд, производится долбление их цепным электродолбежником, с последующей установкой пластинок в гнездах легким ударом деревянного молотка.

При глухих гнездах обе балки вместе со средником переворачиваются, и весь процесс установки пластинок повторяется.

После установки всех пластинок хомуты освобождаются, готовые балки вынимаются из станка, а на концах их ставится по одному стяжному болту.

Рассмотренный выше механизированный способ выбирания гнезд, при тщательной заготовке самих пластинок, автоматически обеспечивает плотность их установки как во время транспортировки, так и в процессе эксплуатации балок.

Источник: https://balki-v-interere.postroivsesam.info/novosti/sbornye-balki-perekrytiya-iz-dosok-kakuyu-drevesinu-luchshe-vybrat-dlya-derevyannyh

Деревянные балки перекрытия 7 метров. Деревянные балки перекрытия - размеры и нагрузки

Maxinova ( Пользователь FORUMHOUSE)

У меня дом примерно 10х10 метров. На перекрытие я «кинул» деревянные лаги, их длина - 5 метров, сечение - 200х50. Расстояние между лагами – 60 см. В процессе эксплуатации перекрытия выяснилось, что когда дети бегают в одной комнате, а ты стоишь в другой, то по полу идёт достаточно сильная вибрация.

И подобный случай далеко не единственный.

елена555 ( Пользователь FORUMHOUSE)

Не могу понять, какие балки для межэтажных перекрытий нужны. У меня дом 12х12 метров, 2-х этажный. Первый этаж сложен из газобетона, второй этаж мансардный, деревянный, перекрыт брусом 6000х150х200мм, уложенным через каждые 80 см. Лаги положены на двутавр, который опирается на столб, установленный посередине первого этажа. Когда хожу по второму этажу, то чувствую тряску.

Чтобы рассчитать нагрузку на балки перекрытия, нужно сложить:

Нагрузку от собственного веса всех конструкционных элементов перекрытия. Сюда входит вес балок, утеплителя, крепежа, покрытия пола, потолок и т.д.
Эксплуатационную нагрузку. Эксплуатационная нагрузка может быть постоянной и временной.

Для междуэтажных перекрытий и перекрытий мансардного этажа общая нагрузка берётся из расчёта 350-400 кг/кв.м.
Чердачное перекрытие – 150 кг/кв.м. Где (по СНиП 2.01.07-85), с учётом коэффициента запаса – 50 кг/кв.м – это нагрузка от собственного веса перекрытия, а 100 кг/кв.м - нормативная нагрузка.

Если на чердаке планируется хранить вещи, материалы и прочие, необходимые в быту предметы, то нагрузка принимается равной 250 кг/кв.м.

Изготовление балок перекрытия из досок. По типу обработки древесины

Балки делятся на два типа:

Цельные . Изготавливаются из древесины лиственных или хвойных пород деревьев. Имеют ограничение по ширине пролета (не более 5 м). Преимущества – бюджетная цена, экологичность.
Клееные . Прочность подобной конструкции намного выше, поэтому допустимая ширина перекрытий увеличивается до 20 м.

Различаются элементы по форме (сечению):

Квадратные.
Прямоугольные.
Овальные.
Круглые.
Двутавровые.

Прямоугольные балки считаются лидером по частоте применения. Это сечение лучше всего подходит для любого вида перекрытий.
Овальное или круглое сечение имеют бревна разного диаметра. Этот материал используется для обустройства мансардных или чердачных перекрытий. Бревно также служит декоративным элементом, такой потолок не требует подшивки.
Квадратное сечение почти не используется, оно меньше других подогнано под эпюру внутренних усилий балки.
Двутавры предназначены для межэтажных конструкций.

Брус клеёный

Толщина бруса зависит от количества слоев склеиваемого материала . Процесс производится методом прессования. Преимущества технологии – повышение прочности и возможность изготовить балки переменного и гнутого сечения.

Клеёный брус отлично пилится, гвоздится и режется . Кроме этого, обладает целым перечнем преимуществ:

небольшой вес;
простота монтажа;
возможность работать с большими пролетами;
пожарная безопасность;
долгий срок эксплуатации;
стойкость к деформации.

Гладкая поверхность клеёного бруса позволяет его не зашивать, создавая стильный декор помещения. Нужно отметить недостаток балок. При производстве используется клей на основе формальдегида, что снижает экологичность.

Более подробно о клеёных балках перекрытия можно прочитать в этой статье .

Фанера

Применение фанеры позволяет исключить скручивание балки. Материал используется при изготовлении двутавровых балок перекрытия. Из фанеры выполняется заготовка, которая в конструкции служит ребром жесткости . В деревянной балке фрезеруют паз нужной формы, затем детали соединяют.

Основные характеристики :

размер 80 мм/200 мм;
длина от 1,5 м до 6 м (стандартная 3 м);
полка выполнена из бруса (древесина хвойная);
ребро жесткости – фанера березовая ФСФ 24 мм – 27 мм;
вес 5,5 кг/ пог. м.

Преимущества применения фанеры – экономичность сырья, хорошая несущая способность балки, отсутствие скручивания элементов. Недостатки – в материале могут встречаться небольшие пустоты, сучки или внутренние воздушные карманы.

ОСБ/ОСП

Еще один вариант – использование Н-образных балок из ОСБ/ОСП. Такие конструкции отличаются малым весом . Например, 6-метровая двутавровая балка весит не более 6 кг.

Второй плюс – подобные балки намного легче транспортировать и монтировать. Следствием является снижение затрат и уменьшение сроков ведения работ.
