Как крепить брус к бетону. Установка лаг на бетонное основание: крепить или нет

Как крепить брус к бетону. Установка лаг на бетонное основание: крепить или нет

Лаги кладут на бетонное основание, чтобы сверху настелить фанеру (другой листовой материал) или доски. Причем брус иногда надо крепить к бетону жестко, а иногда лучше обойтись без жесткой связи. Зависит это от того, что находится под бетонным основанием.

Если снизу соседи, лучше обойтись без крепежа. Потому что наличие жесткой связи нарушит звукоизоляцию. Она в многоэтажных домах и так не слишком хорошая. Поэтому в многоэтажках под лаги укладывают виброгасящие резиновые прокладки. С их помощью выравнивают и выставляют лаги на требуемый уровень. Их же укладывают и между торцами бруса и стенами. В таком случае соседи не будут жаловаться на то, что вы слишком громко топаете.

Крепить лаги к бетонному перекрытию в многоэтажке или нет, — каждый решает сам

Если лаги не закрепить, будет ли пол надежным? Будет. В комнатах, зажатый резиновыми прокладками, он закреплен достаточно. Настил любого типа — из досок, фанерный, из ОСБ, любого другого листового материала — стянет всю конструкцию. Окончательно он пригружается мебелью. Служит такая конструкция десятилетиями без каких-либо проблем. Вот только один момент: брус должен быть сухой и лучше камерной сушки. То есть, в процессе эксплуатации его не поведет. При использовании влажной древесины, ее все-таки лучше крепить, так как если лаги «поведет», незакрепленный брус может подняться.

Чтобы брус точно не повело, можно его сделать составным. То есть, взять две или три доски, которые в сумме дают требуемое сечение и соединить их в брус. Соединяют гвоздями или саморезами, которые забивают с двух сторон в шахматном порядке. При выкладке досок надо следить, чтобы годовые кольца древесины были направлены друг к другу. Сращенный таким способом брус точно не поведет. А еще это реальный шанс сэкономить, так как три доски по 50*25 мм, будут стоить дешевле, чем брус 50*75 мм. Но доску, все-таки, лучше покупать сухую.

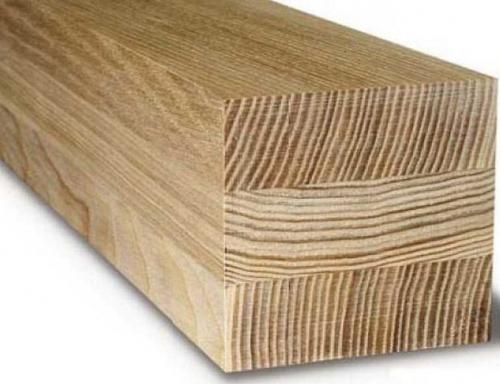

Сращенный или сдвоенный брус — замена дорогому лесу

В каких случаях крепят лаги к бетонному основанию? Обычно в частных домах, в которых на полу залита стяжка. Чаще всего это черновая стяжка по грунту, которая предназначена для того, чтобы отсечь близко расположенные грунтовые воды. При нормальном уровне грунтовых вод, стяжка по грунту как основание для укладки лаг, просто излишняя. Гораздо проще в таком случае просто сложить столбики из камня или кирпича и на них опереть лаги.

Прикрепить лаги к бетонной плите перекрытия могут жители первого этажа. Звукоизоляция в подвале не обязательна, там никто жаловаться не будет. Но это абсолютно не обязательно. Больше стоит обратить внимание на гидроизоляцию и утепление.

Как прикрепить брус к полу вертикально. Анкерные болты

Анкерный крепеж для лаг пола считается долговечным и надежным. Это обосновано использованием металлических болтов, аналогичных дополнений, которые способны выдержать высокую нагрузку и притягиванием бруса к основанию. То есть получается обеспечить жесткость собираемой конструкции.

Подготовка бруса для использования анкерных болтов Источник banya-expert.com

Монтажные работы выполняются по аналогии с применением саморезов с дюбелями. Здесь также формируется сквозное отверстие под болт в деревянной заготовке и лунка для погружения распорной втулки в бетоне. В верхнем слое бруса дополнительно нужно расширить дыру (прозенковать) так, чтобы скрыть в ней шляпку болта.

Оптимальным диаметром крепления считается 8-10 мм, длина 50-150 мм. Втулка должна быть погружена в основание минимум на 60 мм. Шаг расположения крепежа может составлять 100 мм.

Монтажные уголки

Если выбран брус высотой свыше 100 мм, то решением как закрепить лаги является использование металлических уголков с перфорацией. Здесь одна полка элемента фиксируется к бетонному основанию, другая – к брусу. В первом случае понадобятся дюбель-гвозди, во втором обычные саморезы по дереву либо универсального типа.

Для надежности уголки устанавливаются симметрично по обе стороны относительно лаги. Расстояние между креплениями соблюдается в пределах 35-50 мм. Допустимо применение уголков как для ровного основания, так для пола с небольшими перепадами по уровню.

Установка лаг на основании с небольшими отклонениями от уровня Источник homemasters.ru

В этом

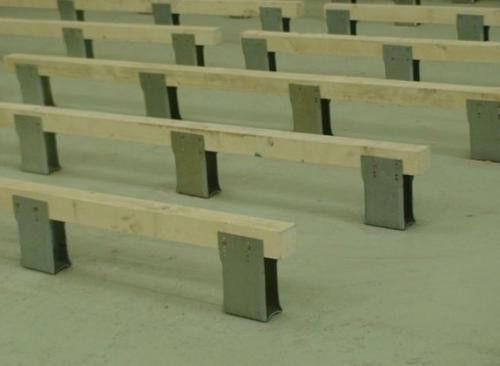

Кронштейны

Такое крепление для лаг является альтернативой металлическим уголкам. Они могут иметь различную форму. В данном случае актуальны П-образные. Размер изделий подбирается в соответствии с поперечным сечением деревянных заготовок, так как они вкладываются в монтажную «чашу».

Консольные опоры могут быть использованы не только в качестве замены обычных уголков. Они также актуальны в случае устройства опорной конструкции над полом. Здесь кронштейны фиксируются на стенах.

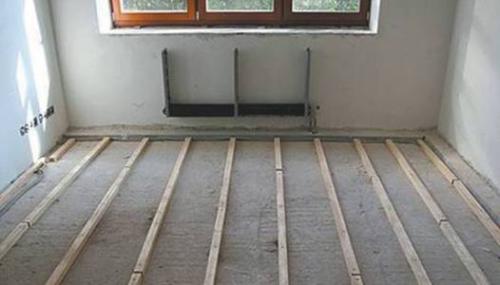

Чем крепить лаги к бетону. Как укладывать лаги на бетонный пол

Пол, уложенный на лаги, конструкция, которая чаще используется в частном домостроении. Но нередко ее можно встретить и в городских квартирах, когда на бетонное основание перекрытия, покрытого стяжкой, укладываются лаги, покрываемые сверху настилом из досок или фанеры. Эта конструкция позволяет выровнять любое напольное основание, между лагами укладываются тепло- или звукоизоляционные материала, а также коммуникационные сети. И это большой плюс.



Что касается способов крепления, то существует несколько технологий (старые и новые), которыми сегодня пользуются мастера. Правда, не все новички знают, как укладывать лаги на бетонный пол, не знают нюансов самого процесса, что нередко приводит к снижению качества конечного результата.



Способы крепления лаг



Существует два основных способа крепления.

• По жесткому креплению.

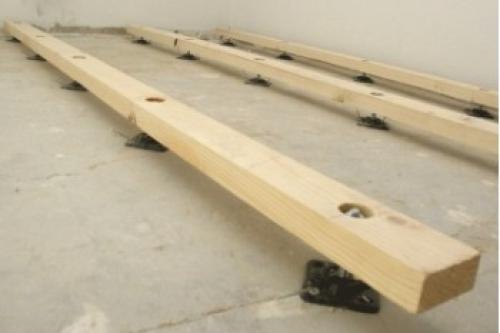

• По регулируемому.





Основное отличие двух позиций заключается в том, что первый вариант – это установка лаг в одной горизонтальной плоскости и крепление на жесткие крепежные изделия один раз и навсегда. Второй вариант – это плавающая конструкция, в которой лаги закреплены также жестко, но их можно регулировать в случае необходимости по высоте. При этом используется резьбовое регулирование.





Жесткое крепление лаг



В этой категории сегодня используется три разновидности крепежей, одна из которых относится к старой технологии, две к новой. Первая в последнее время используется все реже и реже, потому что новые крепежные изделия сделаны из металла, они прочнее и надежнее.

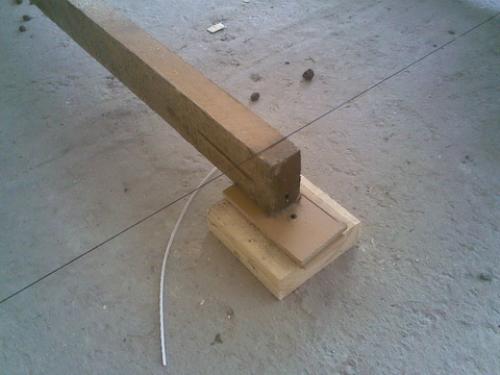

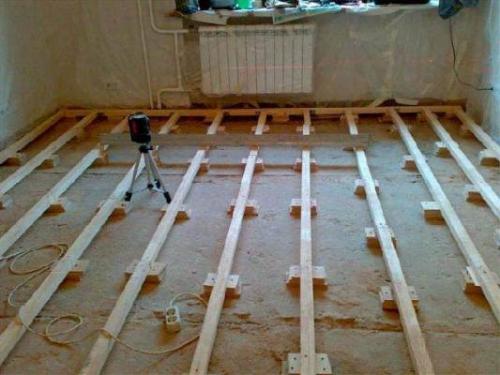

Монтаж лаг между деревянными бобышками



Бобышки – это небольшие кусочки деревянных реек длиною 10-20 см. Высота рейки, из которой они вырезаются, не должна превышать высоту лаги. Их крепят к бетонному полу саморезами, для чего в самих бобышках делают по два сквозных отверстия. Через них в полу делают такие же отверстия, куда вбивают деревянный чопик или вставляют пластиковый дюбель.



Здесь очень важно правильно расположить бобышки на полу. Для этого на поверхности бетонной стяжки наносят параллельные линии, которые обозначают место расположения лаг. От линии в две стороны откладывается половина ширины лаги, то есть, обозначается на полу полная ширина. По этим краям и устанавливаются по две бобышки с каждого края. При этом расстояние между крепежами вдоль лаг выбирается  в диапазоне 50-60 см.





Бобышки закрепляются к полу, между ними вставляется лага. А вот теперь надо провести выравнивание укладываемых брусов в одной горизонтальной плоскости.

• Для этого из листа фанеры или из рейки напиливаются подкладки разной толщины.
• Сначала выравниваются по горизонтали лаги, уложенные по краям.
• Между ними натягивается нить в любом месте, которую проверяют по уровню. Если пузырек воздуха внутри уровня поднялся к одной из лаг, то значит, она расположена выше второй. По первой, вышерасположенной, и надо будет проводить выравнивание всех остальных элементов. Вместо нити можно использовать длинное правило, если расстояние между крайними лагами не превышает 2 м. Для этого же можно использовать длинную рейку или металлический профиль.
• Уложенную первую лагу крепят намертво к бобышкам саморезами.
• Теперь надо приподнять вторую крайнюю лагу до уровня первой. Под нее в местах установки бобышек подкладываются вырезанные куски древесины. Все проверяется уровнем по натянутой нити. При этом проверяется и само расположение бруса, оно должно быть горизонтальное.
• Лага выровнена, ее надо закрепить саморезами к бобышкам.
• Теперь между этими двумя элементами натягиваются 3-5 рядов нитей, которые определят одну горизонтальную плоскость. По ним и надо будет выставить промежуточные элементы, закрепляя их к бобышкам.

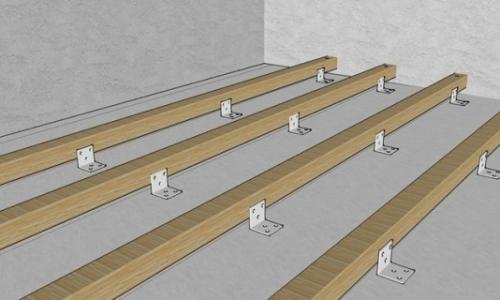

Монтаж лаг к металлическим уголкам



Сегодня бобышки постепенно уходят в небытие, потому что им на смену пришли более прочные и надежные крепежи в виде металлических перфорированных уголков. Изготавливают их из оцинкованной стали, что гарантирует долгосрочную эксплуатацию. Толщина изделия 2-2,5 мм, которая обеспечивает повышенную прочность крепежа. Технология производства – холодная штамповка.

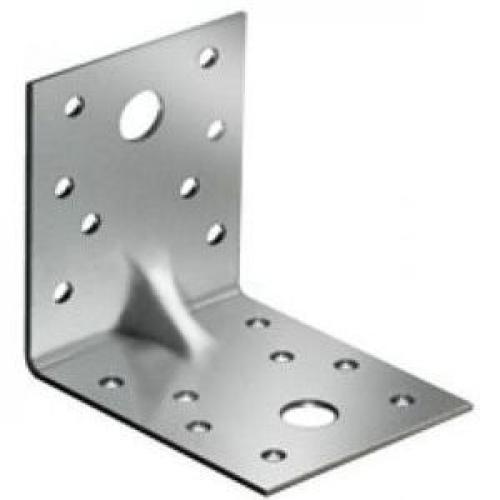

В конструкции уголка есть два элемента, обеспечивающие надежность и удобство крепления. Это ребро жесткости и несколько отверстий разного диаметра от 5 до 14 мм.



Сам процесс установки лаг на пол по уголкам проводится точно так же, как и с использованием бобышек. Только вместо последних устанавливаются металлические крепежные изделия. Единственное, на что хотелось обратить внимание, это само крепления уголков к бетонному полу. Если таким способом сооружается лаговая конструкция в городской квартире, то рекомендуется под металлический крепеж уложить плотный шумоизоляционный материал. В принципе, для этого можно использовать кусочки старого линолеума.

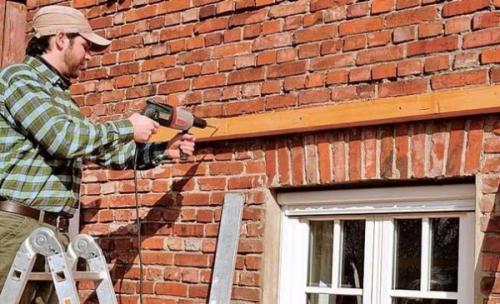

Крепление бруса к стене. Крепление деревянного бруса к кирпичной стене

Крепление деревянного бруса к кирпичной стене – особенности технологии

В процессе выполнения различных строительных работ зачастую возникает потребность в закреплении бруса на кирпичной стене. У неопытных мастеров эта задача нередко вызывает ряд вопросов. Поэтому в данной статье мы рассмотрим, как закрепить деревянный брусок к кирпичной стене, а также некоторые другие деревянные детали.

Крепление бруса к стене

В каких случаях требуется крепление бруса к стене

Крепление бруса к кирпичной кладке является довольно распространенной строительной операцией, которая может потребоваться в следующих случаях:

• При креплении различных конструкций и элементов интерьера.
• При выполнении перепланировки.
• В процессе утепления или облицовки фасада – в этом случае необходимо выполнить крепление деревянной обрешетки к кирпичной стене.
• Для монтажа козырьков и примыкающих к дому навесов.

Ниже подробно рассмотрим, как выполняется монтаж бруса.

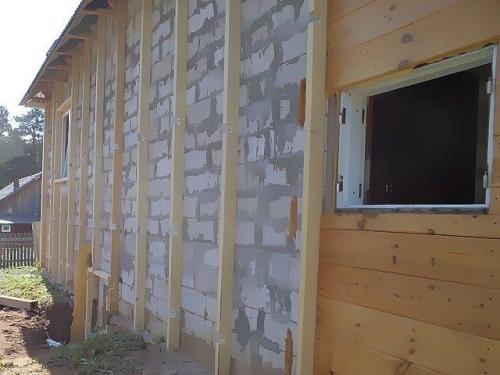

Монтаж деревянной обрешетки

Процесс крепления бруса

Инструменты

Перед тем как прикрепить деревянный брус к кирпичной стене, необходимо подготовить следующие инструменты и материалы:

• Электродрель;
• Молоток;
• Строительный уровень;
• Дюбеля типа «быстрый монтаж».

Монтаж

Инструкция по закреплению бруса на стене выглядит следующим образом:

• Вначале нужно найти положение, в котором должен находиться прикрепленный к стене брус.
• Далее надо выполнить отверстия под дюбеля, которые высверливаются сквозь брус . На этом этапе важно не сместить деталь, поэтому работу лучше выполнять вдвоем, чтобы один человек удерживал брус, а второй – высверливал отверстия.

Шаг между крепежами зависит от сечения бруса – чем оно больше, тем, соответственно, меньше должен быть шаг. К примеру, если крепится брусок сечением 5х5 см, шаг должен составлять около 20 – 30 см.

Кроме того, в зависимости от сечения бруска выбирается и размер крепежа. Максимальный размер составляет 8×120 мм, а минимальный – 6×40 мм. Что касается выбора сверла, то оно должно соответствовать диаметру и длине дюбеля.

• Затем надо выполнить зенкование отверстий, чтобы выполнить монтаж крепежей впотай . Для этого отверстия на несколько миллиметров рассверливаются сверлом, соответствующим диаметру шляпки крепежа.

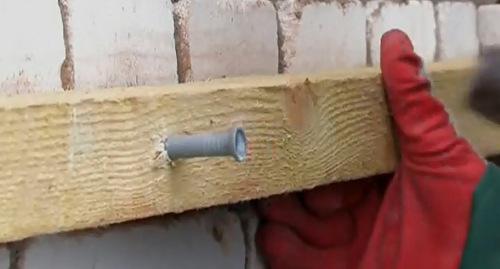

Вставка пластикового дюбеля в отверстие

• После этого в отверстия своими руками вставляются пластиковые дюбеля.
• В завершение работы в дюбеля вставляются гвозди и забиваются молотком . В результате крепежи расширяются и прочно фиксируются в стене, удерживая при этом деревянную деталь.

Обратите внимание! Гвозди дюбелей имеют прорези под крестовую отвертку, однако, они не предназначены для того, чтобы их вкручивали. Прорези выполнены лишь с целью простого демонтажа крепежа.

На этом процесс монтажа завершен. Надо сказать, что раньше, до появления быстрого монтажа, брус крепили к стенам при помощи обычных дюбелей. Однако, сейчас данная технология не применяется, так как она гораздо более сложная и отнимает больше времени.

Пример заделки балок

Монтаж балок

Отдельно следует сказать о том, как выполняется опирание деревянной балки на кирпичную стену. Данная процедура очень ответственная, так как балки обычно принимают на себя большую нагрузку или даже служат перекрытием. Поэтому заделка балки в стену (опирание) должно соответствовать определенным требованиям прочности и надежности.

Итак, установка балок обычно осуществляется в специальные ниши глубиной не менее 150 мм.

Сам процесс выглядит так:

• Первым делом необходимо отесать концы балки под углом около 60 градусов.
• Затем торцы детали пропитываются антисептической жидкостью, и после высыхания обрабатываются смолой.
• Далее выравнивается дно ниши и застилается несколькими слоями рубероида.
• После этого концы балки оборачиваются толем и укладываются так, чтобы не достигали стенки ниши примерно на 40 миллиметров.
• Затем оставшееся в нише пространство заполняется бетоном.

На этом процесс заделки завершен. Надо сказать, что для придания жесткости конструкции зачастую выполняют дополнительное крепление балки анкером. В этом случае анкер устанавливается еще в процессе кладки стены, причем располагается на расстоянии около 12 см от наружной ее поверхности.

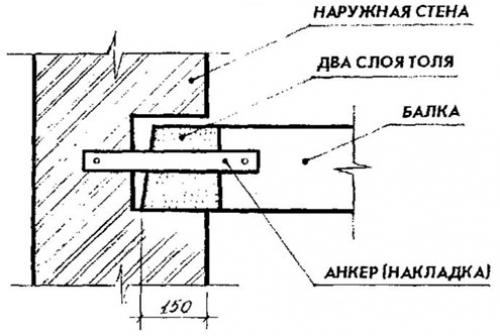

Схема заделки с использованием анкера

Другой конец анкера должен выпирать в помещение на 20 см. При этом для монтажа балки в ней выполняется отверстие, соответствующее диаметру штыря. Данный способ монтажа применяется в тех случаях, когда необходимо получить крепление особой прочности.

Перемычки

Напоследок рассмотрим, как укладываются деревянные перемычки в кирпичных стенах над окнами и прочими проемами (читайте также статью “Строгальный станок по дереву: схема. Изготовление фуганка на деревянной станине”).

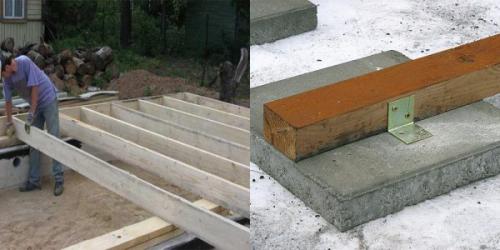

Как крепить брус к плите перекрытия. Как крепить лаги к фундаменту

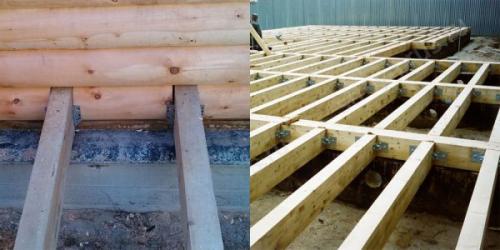

Процесс крепления лаг к фундаменту

Выполнив монтаж фундамента дома того или иного вида можно приступать к установке перекрытий первого этажа. Их основой служат деревянные брусья или оцилиндрованные бревна, уложенные горизонтально непосредственно на основание дома. Выполнить такую работу своими руками возможно лишь после тщательного изучения всех особенностей процесса.

Балки как они есть

Балки перекрытий в настоящее время представлены достаточно большим перечнем различных изделий. Самый простой вариант – брус из древесины правильного прямоугольного сечения, определяемого исходя из конкретных условий строительства.

Более сложный вид лаг перекрытий, требующий длительного процесса изготовления – балки двутавровые, имеющие сечение в виде буквы Н, поставленной на одну из боковых сторон. Изготавливают их из качественно просушенных и выстроганных по всем плоскостям деревянных брусков и полос из ОСП или качественной влагостойкой фанеры высшего сорта.

Принцип работы двутавровых балок в виде лаг перекрытий предполагает распределение основных усилий в виде изгибающих нагрузок, приходящихся вдоль плоских ребер жесткости. Благодаря этому при небольшой массе они способны выдержать очень большие нагрузки. Кроме этого, технология изготовления и прочность позволяют получать двутавровые лаги для проемов шириной, значительно превышающей стандартные 6 метров.

Балки перекрытий

Укладка лаг на фундамент выполняется по определенным правилам, о которых и пойдет речь в дальнейшем. Непосредственно перед монтажом пиломатериала необходимо правильно подготовить его для дальнейшего использования. Выбирать следует качественные бруски из дуба, осины или древесины хвойных пород. Основные требования, предъявляемые к ним следующие:

• Влажность лаг должна лежать в пределах 14-18%. Достигают этого простой атмосферной или более качественной камерной сушкой. Использовать влажную свежеспиленную древесину категорически запрещается, так как правильно положить лаги на фундамент не удастся из-за последующего коробления при их высыхании.
• Лаги должны иметь правильную геометрию по длине и в сечении. Перед тем, как положить лаги на фундамент их подвергают дополнительной механической обработке в виде строгания электрорубанками. Высокого качества брусьев можно достичь, используя предварительно склеенные детали.
• Во избежание последующего разрушения древесины лаг под действием влаги, их необходимо тщательно защитить с помощью защитных составов. Делают это с помощью распыления или малярными валиками в два слоя с промежуточной сушкой. Более дешевым способом обработки является покрытие лаг перекрытий отработанным машинным маслом. В случае его использования обработка должна быть проведена за неделю до установки для удаления характерного запаха.

Как крепить брус вертикально. Вертикальное крепление

Теперь рассмотрим, как и чем скреплять брус между собой, чтобы исключить смещение венцов. Итак, для этих целей используют специальные крепежные элементы, которые называются нагелями. В переводе с немецкого «нагель» означает гвоздь, хотя гвоздем, конечно же, он не является.

По сути, данные крепления представляют собой обычные штыри. Они бывают деревянными и металлическими с круглым и квадратным сечением. Наиболее распространенными являются цилиндрические деревянные штыри.

Совет! Для обеспечения «теплой» состыковки венцов, т.е. без щелей, следует использовать профилированный брус, который имеет шипы и пазы. Правда, цена этого материала довольно высокая, по сравнению с обычными пиломатериалами.

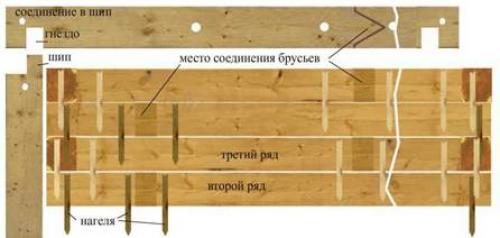

Схема расположения нагелей

Инструкция по монтажу нагелей выглядит так:

• в верхнем венце специальным сверлом выполняются отверстия, которые заглубляются на несколько сантиметров ниже оси нижнего ряда. Расстояние между ними не должно превышать двух метров. Диаметр отверстий должен быть на миллиметр-два шире диаметра штыря;
• затем при помощи киянки в отверстия забиваются сами нагели. При этом верхний их край должен быть заглублен на несколько миллиметров;
• после монтажа всех нагелей укладывается следующий ряд пиломатериала и операция повторяется. Единственное, выполнять отверстие следует со смещением, чтобы крепежи располагались в стене в шахматном порядке.

Обратите внимание! Последние два-три венца дома не скрепляются нагелями для равномерной усадки конструкции.

Вот, собственно, и вся технология скрепления венцов дома.
