Укрепление и Усиление стен. Виды повреждений и общие принципы производства ремонтных работ

Укрепление и Усиление стен. Виды повреждений и общие принципы производства ремонтных работ

Факторы, приводящие к разрушению стен, можно разделить на две группы (рис. 1).

Что касается силовых факторов, то они приводят к нарушению основания под фундаментом.

Кроме перечисленных, к числу факторов, являющихся причиной разрушения стен, также можно отнести антропогенные факторы. Речь идет, например, об огневых повреждениях. Также к антропогенным факторам вполне правомерно причислить силовые и факторы агрессивного воздействия газов и пылевидных частиц, которые содержатся в составе дымов от промышленных предприятий и транспорта. При этом в наибольшей степени влиянию подвержены стены из органических строительных материалов.

Рис. 1. Классификация факторов, приводящих к разрушению стен

По степени повреждения каменных стен, вызванные потерей несущей способности, делятся на три группы — слабые, средние и сильные (табл. 1).

Разрушенными признаются те стены, которые потеряли свыше 50 % прочности. Необходимость устранения подобных повреждений является основанием для проведения соответствующих ремонтных работ.

Работы по ремонту и усилению стен включают следующее:

• перекладку участков стен;
• заделку трещин;
• усиление кладки способом инъекции; ремонт и усиление перемычек;
• усиление столбов и простенков;
• обеспечение пространственной жесткости зданий.

Ремонтные работы, направленные на обеспечение расчетных характеристик стен, делятся на три типа: полное восстановление или увеличение несущей способности элементов; обеспечение теплозащитных свойств стен; реставрация целостности и эстетического вида защитно-декоративных покрытий.

Выполнение перечисленных работ зависит от вида (назначения) стен и их материала.

Таблица 1.  Характеристики повреждений

Усиление кирпичных стен стальными обоймами. Разновидности укрепляющих обойм

Для работ по укреплению кирпичной стены используют в качестве стяжке обоймы. По разновидностям они делятся на:

• монолитные железобетонные;
• стальные;
• композиционные;
• армированные.

Использование монолитной ЖБ обоймы по толщине равна 4-12 см. Она изготавливается из арматуры, которая укладывается продольно и поперечно, и крепится к стене специальными фиксаторами по периметру, образующими подобие сетки. Такая обойма принимает на себя часть нагрузки стены, что препятствует дальнейшему ее разрушению.

Стальная обойма (арматура диаметром от 12 мм) основана на использовании разных видов металлопроката, которые располагаются по поверхности стены. Чаще всего они крупные, и представлены не только прутьями, но и швеллерами различных размеров, а также уголками.

Со стальной обоймой хорошо укреплять отверстия , появившиеся в перегородочных кладках, около дверных или оконных проемов. Данный вид обойм требует дополнительной теплоизоляции.

Установление композиционной обоймы основано на использовании углеродистого волокна (проволоки) или высокопрочного стекла. Такое решение способно значительно улучшить свойства кирпичной кладки по сжатию.

Данный вид считается самым дорогим, он всегда используется с любым металлическим каркасом, например, стальной сеткой, и считается эффективным только после тщательной подготовки, грунтования, прокрашивания и шпатлевания поверхности. Большую популярность получило здесь использование инъектирования стен, края которой скрепляются углеволокнами, которые можно закладывать даже внутрь трещины.

Армированная обойма применяется в виде каркасов, стержней и арматурной сетки из металла . Прутья могут быть короткими, длинными, сваренными между собой, и при сочетании образовывать крупный каркас. Металлическая сетка бывает готовой, покупной или связанной самостоятельно. Ячейки сетки по минимуму составляют 50 х 50 (мм), и могут достигать до 150 х 150 (мм).

Армированную обойму можно использовать с любой стороны стены – внешней или внутренней, но перед этим необходимо просверлить отверстия в целых частях стены. Крепится данный вид с помощью сквозных шпилек и анкерных болтов. По окончании монтажных работ с приспособлениями армировки, на ее поверхность наносят бетонный раствор, толщиной до 40 мм.

При данном способе используют цемент высокой марки, например, М300, 400, 500 (чем выше, тем лучше). В процессе работы также пригождается вспомогательный материал: уголки и стержни с диаметром до 30 мм.

Угловые металлические швеллера под цементный раствор особенно хорошо скрепляют углы здания, придавая идеальную форму не только конкретной части дома, но и постройке по всему периметру.

Как усилить стену в полкирпича. Описание, применение

Часто при строительстве несложных конструкций, которые не будут нести серьезной механической нагрузки, люди стараются сэкономить средства. Поэтому при строительных работах часто применяют дешевые строительные материалы (например, гипсокартон), которые не всегда имеют необходимые характеристики. Хорошим решением для строительства несложных конструкций будет строительство кирпичной кладки в полкирпича. При этом, в случае строительства объектов внутри помещений, пол не требует усиления – его прочности зачастую достаточно, чтобы выдержать массу, которой обладает кладка в полкирпича.

Впервые подобный тип кладки появился около 7000 лет до нашей эры. Археологами были обнаружены объекты, которые относятся к древнеиндской культуре в Индии и Пакистане.

За все прошедшее время технология кладки практически не изменилась. Она осуществляется так, что видимая часть будет состоять только из ложковых частей кирпича. Принцип укладки достаточно простой – кирпич укладывают одним рядом на слой раствора. При этом кладка осуществляется в шахматном порядке так, чтобы вертикальные швы между рядами кирпичей не образовывали одной линии. Несоблюдение этого правила приводит к ухудшению прочности конструкции. Такая кладка обеспечивает толщину стенки 12 см – ширина кирпича (если отсутствует какая-либо дополнительная отделка стены). Такая толщина позволяет выдержать вес навесной мебели, однако не сможет выдержать вес конструкции здания. Поэтому такую кладку нельзя осуществлять для строительства несущих стен (ведь согласно СНиП и Закону о строительстве, толщина несущих стен не должна быть меньше, чем 38 см).

Основные инструменты для кладки в полкирпича.

Опирать на такие стены какие-либо конструкции (например, стропила для крыши) можно только после проведения экспертизы и выписки специального разрешения (проекта) от контролирующих служб. При этом следует ограничить нагрузку на такую стену – она может выдержать массу около 120-130 кг. Поэтому навешивать на нее мебель и оборудование нужно исходя из этих цифр (например, повесить 150 литровый электрический водонагреватель на такую стену нельзя). В случае строительства стен, одна сторона которых находится вне здания, необходимо дополнительное укрепление (армирование) конструкции кладки. Для этого осуществляются закладки арматуры так, чтобы она образовывала поперечную «решетку». Крепление армирующей решетки выполняется сваркой к элементам закладки в соседних стенах. Шаг решетки осуществляют толщиной в 3-4 кирпича (ряда). Арматуру можно дополнить металлической сеткой, которую укладывают в шов.

Строить такие стены можно для следующих целей:

Как усилить стену в полкирпича

Когда мы строим несложные конструкции, которые не будут нести серьезной механической нагрузки, мы часто стараемся сэкономить средства. Поэтому при строительных работах часто используются дешевые строительные материалы (например, гипсокартон), которые не всегда имеют необходимые характеристики.

Хорошим решением для строительства несложных конструкций будет строительство кирпичной кладки в полкирпича. При этом, в случае строительства объектов внутри помещений, пол не требует усиления – его прочности зачастую достаточно, чтобы выдержать массу, которой обладает кладка в полкирпича.

История кладки в полкирпича

Впервые подобный тип кладки появился около 7000 лет до нашей эры. Археологи обнаружили объекты, которые относятся к древнеиндской культуре в Индии и Пакистане.

Технология кладки

За все прошедшее время технология кладки практически не изменилась. Она осуществляется так, что видимая часть будет состоять только из ложковых частей кирпича. Принцип укладки достаточно простой – кирпич укладывают одним рядом на слой раствора. При этом кладка осуществляется в шахматном порядке, чтобы вертикальные швы между рядами кирпичей не образовывали одной линии. Несоблюдение этого правила приводит к ухудшению прочности конструкции.

Такая кладка обеспечивает толщину стенки 12 см – ширина кирпича (если отсутствует какая-либо дополнительная отделка стены). Такая толщина позволяет выдержать вес навесной мебели, однако не сможет выдержать вес конструкции здания. Поэтому такую кладку нельзя осуществлять для строительства несущих стен (ведь согласно СНиП и Закону о строительстве, толщина несущих стен не должна быть меньше, чем 38 см).

1. Для ограждения грядок. Особенно часто такой тип кладки применяется для ограждения цветников на улице перед входом во двор. Это позволит исключить случайные или умышленные наезды на клумбы.
2. Для строительства межкомнатных перегородок. Такая кладка позволит создать прочную стену, которая будет иметь неплохую шумоизоляцию, кроме того, позволит осуществить отделку любыми материалами. При этом важно учесть массу отделки (например, суммарный вес штукатурки) и не перегружать стенку.
3. Строительство вспомогательных построек. Например, собачьих будок, небольших сарайчиков, угольного бункера и т.д. При строительстве таких объектов настоятельно рекомендуется организация фундамента под кладку (подробнее будет рассказано в разделе «подготовительные работы»).
4. Строительство разного рода ограждений: для предотвращения сползания грунта (если участок находится на склоне), для визуального отделения каких-либо объектов и т.д. При этом нельзя делать такую кладку при строительстве полноценных заборов, поскольку ветровая нагрузка у стены высотой 1,5 метра и длиной более 2 метров превышает 350 кг.

Источник: https://balki-v-interere.postroivsesam.info/stati/steny-doma-v-polkirpicha-kladka-v-polkirpicha-svoimi-rukami-kak-nachinat

Усиление кирпичных стен. Технология усиления кирпичных стен: делаем правильно

Усиление кирпичной кладки стен

Усиление стен кирпичных позволяет повысить их эксплуатационные характеристики. Очень часто можно видеть трещины в стенах кирпичного дома, что указывает на их слабость и наличие плохой несущей опоры. Существуют различные методы усиления кирпичных стен, позволяющие повысить их стойкость. О некоторых из них расскажет статья.

Какие причины вызывают проведение усиления стен

• . К ним относятся:

1. недостаточная глубина фундамента;
2. неравномерность при оседании частей дома;
3. деформации, возникшие в балочном покрытии;
4. несоответствие несущей способности конструкции и нагрузки на нее.

• Эксплуатация . В этом случае возможно произошло:

1. переувлажнение укладки;
2.  проседание фундамента.

• Ошибки, возникшие при кладке стен.

Оценка степени повреждения кирпичных стен, по потере элементами несущей способности, может быть:

Слабая – до 15%. Обусловлена:

1. размораживанием;
2. действием ветряной нагрузки;
3. повреждениями материала стен от огня на глубину до 5 миллиметров;
4. косыми и вертикальными трещинами, пересекающимися не более чем в двух рядах кладки.

Средняя – до 25%. Вызвана:

1. выветриванием и размораживанием кладки;
2. отслоением облицовочного материала на толщину до 25%;
3. повреждения кирпича от огня на глубину до двух сантиметров;
4. косыми и вертикальными трещинами, которые пересекаются до четырех рядов кладки;
5. выпучиванием и наклоном стен на одном этаже, не превышающем пятую часть толщины конструкции;
6. образованием трещин на участках пересечения поперечных и продольных стен, вызванные нарушением кладки перемычек и под опорами балок;
7. смещением до двух сантиметров плит перекрытий.

Высокая – до 50%. Это может возникнуть из-за:

1. обрушения стен;
2. выветривания и размораживания кладки до 40% к ее толщине;
3. повреждений материала стен от огня на глубину до 6 сантиметров:
4. косых и вертикальных трещин, за исключением температурных и осадочных, на высоту 7 рядов кладки;
5. выпучиваний и наклонов стен на одном этаже на один процент его высоты;
6. смещений стоек и стен по косой штрабе или горизонтальным швам;
7. отрыва продольных стен от поперечных;
8. повреждений кладки под стойками балок и перемычек глубиной более 2 сантиметров;
9. смещений плит перекрытия на опорах больше 4 сантиметров.

Совет: Стены, которые потеряли больше 50% прочности, следует считать разрушенными. Наличие вышеуказанных повреждений является основанием, чтобы проводить ремонтно-восстановительные работы.

Как можно усилить кирпичные стены

Ремонт и последующее усиление кирпичных стен, схемы его проведения могут быть самые разные, но в любом случае необходимо:

• Отремонтировать цоколь здания.
• Заделать трещины.
• Отремонтировать и усилить перемычки.
• Усилить отдельные простенки и стойки.
• Обеспечить пространственную жесткость стен.
• Выполнить перекладку на отдельных участках стен.
• Заложить или устроить проемы.
• Усилить кладку стен инъекцированием.

В кирпичных домах трещины могут быть:

Трещина в кирпичной стене

• Узкими – 5 миллиметров. Такие дефекты необходимо:

1. расшить;
2. промыть водой;
3. зачеканить торкретбетоном.

• Широкими – до 40 миллиметров, не нарушающие целостность кладки . Заделываются в такой же последовательности, как и узкие трещины.
• Более 4 сантиметров нарушают целостность кладки. В этом случае трещина:

1. расчищается;
2. промывается водой;
3. зачеканивается торкретбетоном;
4. по длине трещины высверливаются отверстия;
5. вставляются  в отверстия инъекторы;
6. в полость трещины под давлением закачивается специальный раствор.

Схема заделки трещины в кирпичной кладке

На схеме:

• 1 – трещина в кладке.
• 2 – установка инъекционных шпуров.
• 3 – патрубки для инъекций.
• 4 – раствор из цемента и песка.

Стены из силикатного кирпича можно укрепить такими способами, как:

• Использование обойм из армированных растворов.
• Усиление кирпичных стен стальными тяжами.
• Устройство железобетонных обойм по периметру здания.
• Применение композиционных материалов для обойм.
• Усиление кирпичных стен стальными обоймами.

Выбирая метод усиления дома, следует учитывать большое количество факторов.

Это могут быть:

• Марка, используемого для штукатурки, бетона или раствора.
• Процент армирования здания.
• Состояние кладки стены.
• Схема нагрузки на все здание.

Прочность кладки из кирпичей зависит непосредственно от процента армирования ее хомутами.

При внешнем осмотре можно оценить:

• Число трещин.
• Их размеры: глубину и ширину.

Совет: Чтобы восстановить прочность несущих стен дама, где имеются трещины, необходимо выполнить их усиление обоймами.

Как сделать армированную обойму

Армированная обойма для стен

Устранить трещины и предотвратить появления новых дефектов своими руками можно, сделав армирование стен (см. ).

Усиление стен обоймами. Разновидности методик

Производить усиление кирпичной стены можно по-разному. Все зависит от степени ее разрушения и места размещения дефекта. Но можно выделить общую последовательность выполнения работ:

1. Произвести ремонт цокольного этажа капитального строения.
2. Удалить имеющиеся трещины и сколы. Воспользоваться штукатуркой. Выполнить оштукатуривание или ошпаклевывание в зависимости от глубины деформации стены.
3. Выполнить ремонт и частичное усиление перемычек.
4. Укрепить отдельные простенки и стойки, которые нуждаются в усилении.
5. Реализовать пространственную жесткость стеновой кладки.
6. Разрушенные участки фасада здания локально переложить.
7. Произвести утепление фасадной части дома.
8. Заложить или сделать проемы.
9. Произвести усиление кирпичной кладки методом инъекцирования.

Если в фасаде появились узенькие трещины толщиной до 5 мм или широкие до 4 см (не наблюдается нарушение целостности кладочной поверхности), рекомендуется произвести:

• расшивку дефекта;
• ее качественную промывку водой;
• зачеканивание торкретбетоном.

Если трещина привела к нарушению кладки, специалисты советуют:

• расчистить трещину;
• промыть ее водой;
• заделать торкретбетоном;
• по длине дефекта делаются небольшие отверстия;
• в их полость вводятся специальные инъекторы;
• под определенным давлением через инъекторы производится ввод специализированного строительного состава.

Произвести усиление стены из силикатного кирпича можно посредством различных методик:

• реализацией обойм на основе армированных составов;
• укреплением стальными тяжами;
• выполнением железобетонных обойм по периметру всего строения;
• использованием композиционных стройматериалов для обойм;
• усилением кирпичной кладки стальными обоймами.

В процессе выбора методики усиления рекомендуется брать в учет множество факторов:

• марку применяемого состава для оштукатуривания стен;
• процент армирования строения;
• степень разрушения и состояние кладочной поверхности;
• схематическое изображение приводимых нагрузок на частное сооружение в целом.

Прочностные характеристики кладки полностью зависят от процента ее армирования посредством хомутов.

Во время внешнего осмотра производится оценка состояния стены:

• количество трещин;
• их габариты: глубина и ширина;
• месторасположение дефектов.

Важно! Качественное восстановление прочностных свойств несущих стен производится посредством их усиления обоймами.

Монтаж армированной обоймы

Удалить образовавшиеся трещины и свести к минимуму риск их последующего появления можно собственноручно. На помощь приходит процесс армирования стен.

Рекомендуется воспользоваться:

• каркасом на основе металлических прутков;
• цельными стержнями арматуры;
• арматурной сеткой;
• пилястрами из железобетона.

Усиление стены из гипсокартона. Укрепление стены из гипсокартона

Гипсокартон все прочнее входит в нашу жизнь. Он имеет множество хороших качеств, таких как простота монтажа, быстрота установки. За это его выбирают не только начинающие ремонтники, но и опытные строители.

Этот материал отлично подходит для выравнивания поверхностей: пола, потолка, стен. Но часто требуется повесить кухонный шкаф или книжные полки на стену, а гипсокартон не сможет выдержать такую тяжесть, он непременно начнет крошиться и ломаться.

Это отразится на внешнем виде далеко не в лучшую сторону, ибо возможно даже вырывание куска гипсокартона из стены вместе с падающим шкафом или полкой. Тут и возникает вопрос, как укрепить стену из гипсокартона, чтобы можно было пользоваться навесными шкафами, не опасаясь обрушений.

Существуют несколько способов укрепления стен, каждый требует знания определенных нюансов, о которых рассказывается в этой статье.

Монтаж закладной после укладки гипсокартона

Это более сложный способ, суть которого – поместить закладную поверх листов, что очень сложно  сделать, не повредив сами листы, требуется аккуратность. Чаще всего его применяют, когда необходимость что-то повесить возникает после укладки гипсокартона. Чтобы провести монтаж закладной после укладки гипсокартона, нужно:

1. Провести разметку там, где будет находиться закладная;
2. Аккуратно сделать отверстия, которые повторяют форму закладной;
3. Просунуть закладную туда так, чтобы тыльная сторона обращалась к листам;
4. Крепим саморезами или гвоздями;
5. Теперь из ГКЛ нужно вырезать кусок, который повторяет форму отверстия, и закрыть его этим куском, затем обработать стыки.

Усиление стен стальными тяжами. Усиление стен системой металлических тяжей и накладок при наличии трещин в местах угловых и т-образных примыканий и в пролетах.

Для предотвращения разрушения стен в местах угловых и Т-об­разных примыканий производится их усиление постановкой систе­мы местных металлических накладок (рис. 5.22). Размеры сечении элементов усиления принимаются конструктивно.

Стены с трещинами в средней зоне для избежания аварийной ситуации усиливают установкой горизонтальных металлических накладок, соединенных металлическими тяжами с накладками, установленными на противоположных стенах (рис. 5.23).

Накладки выполняют из швеллера или двутавра № 18—20, тя­жи из круглой стали диаметром 25—30 мм. Для удовлетворения эстетических требований накладки и тяжи могут быть размещены , в толще стены, в специально проделанной штрабе. Металлические тяжи на концах имеют винтовую нарезку. Предварительное нагяжение тяжей осуществляется гайками, расположенными на их кон­цах, окончательное — муфтами с двойной резьбой (талрепами), размещенными на тяжах внутри здания. Натяжение тяжей произ­водят до появления первого чистого звука при простукивании по ним металлическим предметом. После создания натяжения тяжи и накладки, расположенные в штрабах стен, оштукатуриваются це­ментным раствором, а все трещины в стенах шириной до 10 мм инъецируются раствором на расширяющемся цементе или зачеканиваются проконопачиванием на клею. Предварительно для пре­дупреждения дальнейшего развития трещин они перекрываются односторонними шпонками, двусторонними металлическими на­кладками на болтах или скобами из арматурной стали.

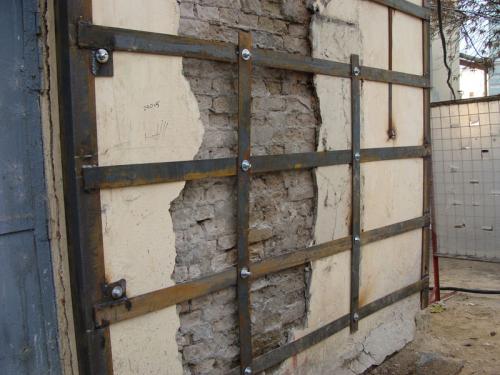

Усиление кирпичной стены сеткой. Усиление и укрепление кирпичных стен

Обновлено:

Усиление кирпичной кладки — это неотъемлемый способ для повышения эксплуатации кирпичных стен. Зачастую в действительности можно увидеть, что кирпичные стены слабы и являются плохой несущей опорой.

Кирпичные кладки усиливают посредством вложения в обойму, что позволяет повысить стойкость.

Деформация кирпичной стены требует усиления. С помощью усиления кладки можно полностью восстановить несущую способность стены.

При использовании усиления кладка будет служить в сжатии со всех сторон, тем самым увеличится уровень сопротивляемости влиянию продольной силы.

Повод для усиления

Деформация кирпичных стен является основанием для укрепления. К деформации приводят следующие причины:

1. Конструктивные ошибки (малая глубина при заложении фундамента; неравномерное оседание частей постройки; деформация балочного покрытия; несоответствие несущей способности нагрузке).
2. Эксплуатация (переувлажнение укладки; просадка фундамента).
3. Производственные ошибки.
4. Неправильное проектирование.

Методы и шаги укрепления

Схема усиления кирпичной кладки: 1 — трещина;
2- инъекционные шпуры;
3 — инъекционные патрубки;
4 — цементно-песчаный раствор;
5 — трещина, заполненная цементным раствором

На сегодняшний день для усиления стен из кирпича можно использовать следующие обоймы:

• армированные растворные;
• железобетонные;
• композиционные;
• стальные.

Для выбора метода усиления необходимо учитывать множество факторов, таких как маркость бетона или раствора для штукатурки, процент армирования, схема нагрузки на конструкцию, состояние кладки. Прочность кирпичной кладки напрямую зависит от процента армирования хомутами. Внешний осмотр помогает оценить количество трещин, их глубину, ширину. Усиление стен обоймами, в которых есть трещины, полностью восстанавливает несущую способность.

Нужно точно оценить реальную прочность несущих компонентов. Изначально необходимо максимально очистить поверхность от грязи и пыли, промыть водой. Удалить всю разрушенную штукатурку до неповрежденного основания. Плохое очищение поверхности приводит к быстрому разрушению кладки.

Параллельно с усилением кладки обоймами требуется инъецировать трещины цементным/полимерцементным раствором под давлением. Это восстанавливает и увеличивает несущую способность. Инъекционные растворы должны обладать необходимой вязкостью, высокой морозостойкостью, малым водоотделением, незначительной усадкой и требуемой прочностью на сцепление и сжатие.

Армированная обойма

Арматурная сетка крепится анкерами или сквозными шпильками в просверленные отверстия.

Для устранения трещин и для предотвращения появления новых дефектов следует прибегать к армированию стен. Усиление кладки можно производить либо с помощью арматурных каркасов, либо стержней арматуры, либо с применением арматурной сетки или железобетонных пилястр. Рассмотрим усиление с использованием арматурной сетки. Данную конструкцию выполняют следующим образом. Арматурную сетку, которую можно устанавливать как с одной, так и с двух сторон, прикрепить на ремонтируемый участок. В заранее просверленные отверстия закрепить сетку сквозными шпильками либо анкерами. Сверху нанести цементный раствор марки М100 (можно выше). Применяют цементно-песчаный раствор, улучшающий физико-механические данные. Толщина штукатурки может быть от 20 до 40 мм. Для усиления углов стен необходимо прикрепить вспомогательные стержни d=6мм, по высоте углов спустя 250-300 мм. При односторонней установке сетки крепеж делается анкерами d=6-8 мм через 500-800 мм, а при двусторонней установке крепят сквозными анкерами большего диаметра (10-12 мм) через 1000-1200 мм путем сварки либо крепежа к металлическим сеткам.
