Необходимость ремонта перекрытий из древесины связана со следующими моментами:

• частичным или полным повреждением деревянных балок;
• разрушением других элементов деревянного перекрытия;
• уменьшением площади поперечного сечения несущих брусьев.

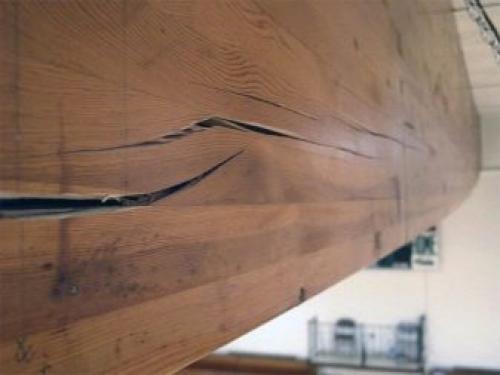

Необходимость усиления деревянных балок возникает чаще всего в связи с их разрушением или частичным повреждением

Для восстановления деревянной конструкции потребуются следующие материалы и инструменты:

• доски или балки с минимальной толщиной 4 см;
• листовой рубероид для гидроизоляционных работ;
• саморезы или гвозди для крепления накладок;
• молоток или профильная отвертка;
• состав для антисептической обработки.

Усиление перекрытий из древесины выполняется различными способами:

• заменой поврежденных брусьев. Данный метод применяется при значительных повреждениях деревянных конструкций по всей их длине. Технология предусматривает демонтаж пришедших в негодность балок и установку новых брусьев из древесины или металла в имеющиеся на капитальных стенах гнезда. Процесс замены брусьев связан с локальным восстановлением перекрытия между ними. В процессе демонтажа поврежденных балок несложно сформировать часторебристую конструкцию, располагая элементы на равном расстоянии друг от друга;
• увеличением общего количества опорных брусьев. Для уменьшения величины нагрузки, действующей на горизонтально расположенную балку, следует между имеющимися брусьями установить дополнительные опорные элементы. Уменьшив интервал между ними, и увеличив количество брусьев, профессиональные строители обеспечивают повышение несущей способности деревянного перекрытия. Наряду с изменением количества опорных элементов целесообразно использовать балки увеличенного поперечного сечения, повышающие прочность конструкции;
• усилением деревянных брусьев перекрытия. Повышение прочности балок в опасных сечениях и поврежденных участках обеспечивается путем установки специальных накладок. В качестве накладок применяют бруски или доски толщиной от 4 см, а также металлические пластины, размещенные с противоположных сторон балки. Фиксация накладок осуществляется как на поврежденном участке, так и по всей длине брусьев. Важно обеспечить надежность крепления накладок, гарантирующих жесткость поврежденного участка.

Перекрытие деревянными балками. Типы межэтажных перекрытий

По назначению перекрытия делятся на:

• межэтажные;
• чердачные;
• подвальные (цокольные).

Особенности их конструкции заключаются в допустимых нагрузках и устройстве паро- и теплоизоляции. Если чердак не предназначается для проживания или хранения массивных предметов, переменные нагрузки при расчёте прогиба можно уменьшить до 50–100 кг/м².

Теплоизоляция между двумя жилыми этажами может показаться излишней, но шумоизоляция для большинства желательный параметр, а достигается это, как правило, одними и теми же материалами. Следует принимать во внимание, что чердачные и подвальные перекрытия нуждаются в более толстом слое теплоизоляционного материала. Плёночный материал для пароизоляции в чердачном перекрытии должен быть расположен под слоем утеплителя, а в подвальном — над ним. Для профилактики возникновения сырости и поражения конструкций грибком, все помещения должны быть оборудованы вентиляцией.

Варианты перекрытий: 1 — дощатый щит; 2 — пароизоляция; 3 — теплоизоляция; 4 — разреженный настил; 5 — доски; 6 — напольное покрытие

Конструкция перекрытий также может быть различной:

• с открытыми и скрытыми балками;
• с различными типами несущих балок;
• с разными материалами заполнения и обшивки перекрытия.

Скрытые балки зашиты с обеих сторон и не видны. Открытые — выступают из потолка и служат элементами декора.

На рисунке ниже показано, какой может быть структура перекрытия мансардного этажа со щитовым накатом и с подшивкой из досок.

Усиление деревянной балки уголком. Усиление деревянных балок перекрытий и стоек.

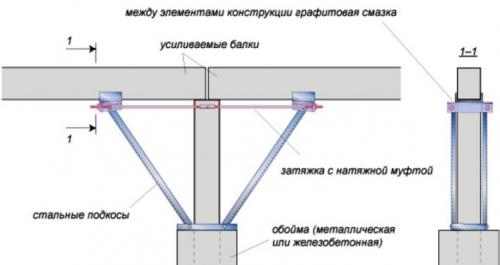

Во многих случаях эффективными мероприятиями по усилению поврежденных стоек, балок, ферм при наличии опасных трещин, разрывов, гнили, значительных прогибов является установка дополнительных стальных или деревянных накладок на болтах, применение стальных шпренгелей или дополнительных опор.

Частичная замена древесины в сечении заключается в вырезании дефектного участка, антисептировании древесины в местах усиления и последующей плотной установке новой древесины (рис. 16.1).

Рис. 16.1. Усиление деревянных элементов частичной заменой древесины в сечении: 1 – усиливаемый элемент, 2 – накладки из новой древесины, 3 – болты (гвозди)

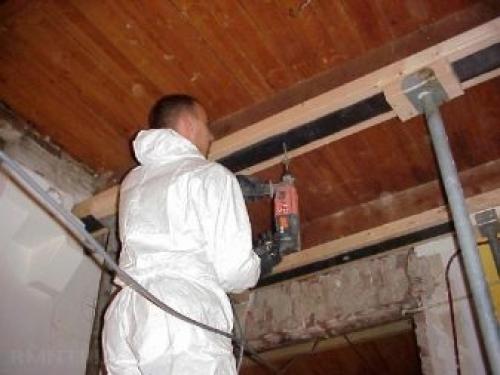

Для усиления растянутых и изгибаемых деревянных элементов применяется стержневая арматура , которая вклеивается в специально подготовленные продольные пазы. Стальные профили прикрепляются к усиливаемому элементу путем приклеивания или болтового (гвоздевого) соединения.

Рис. 16.3. Усиление опорных участков деревянных балок накладками: а – деревянными со стороны боковых граней, б – деревянной со стороны верхней грани, в – стальными со стороны боковых граней; 1 – усиливаемая балка, 2 – накл. из новой др., 3 – болты,

4 – уголок, 5 – хомут, 6 – деревянный вкладыш, 7 – гидроизоляция, 8 –соединительная планка, 9 – стяжной болт, 10 – накладка из швеллера

Усиление стоек осуществляется с помощью дополнительного крепления гвоздями или болтами досок, брусьев, накладок, швеллерных профилей.

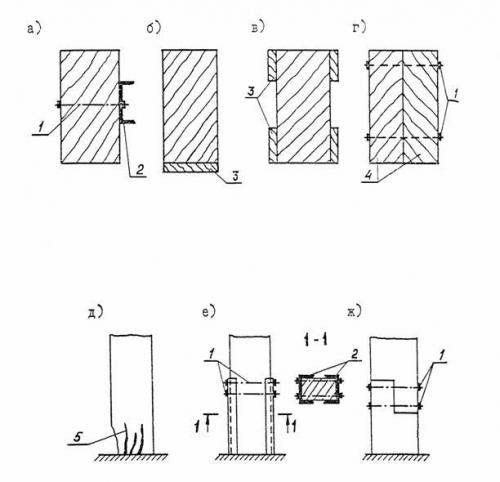

Рис. 4.18. Усиление дер. стоек: 1 - скрепляющие болты; 2 - швеллер; д - стойка с разрушенным осн.; 5 - трещины; ж - пристыковка нового основания стоек с помощью врубки вполдерева; е - заключение осн. стойки в обойму из швеллерных профилей.

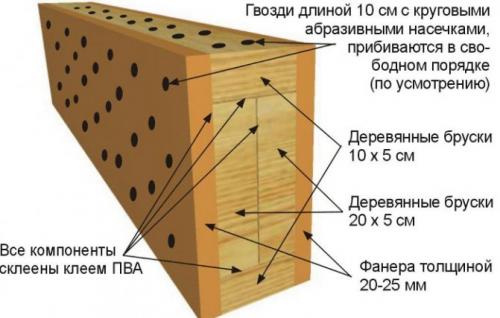

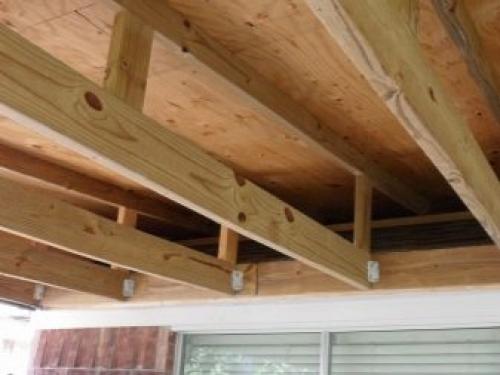

Усиление деревянных балок перекрытия фанерой. Поставить дополнительные деревянные балки

Этот способ хорош тем, что требует минимум расчетов, к тому же достаточно простых (основы расчета деревянных балок перекрытия приводятся отдельно). Однако с финансовой точки зрения данный способ может быть самым затратным.Например, если по расчету на прогиб требуемый момент инерции Iтр = 8000 см 4 , а у имеющихся балок момент инерции составляет 4000 см 4 , то нужно усилить перекрытие балками точно такого же сечения или балками с таким же моментом сопротивления.Впрочем, если момент инерции существующих балок составляет 6000 см 4 , то нужно просто подобрать сечение усиливающих балок, исходя из того, что недостающий момент инерции составляет 2000 см 4 . Например можно задаться шириной балки 5 см и тогда требуемая высота балки составит h = 3 √ 12I/b = 3 √ 12·2000/5 = 16.87 см Конечно же высоту балки следует принимать больше, скорее всего это будет 20 см, впрочем на заказ вам могут сделать и 17 см. Вот и весь расчет в данном случае.

Применение накладок для усиления и ремонта балок перекрытия используется в том случае, когда есть повреждения на определенном участке. Смысл реставрационных работ заключается в установке с двух сторон проблемного места деревянных накладок, которые крепятся к целым частям бруса болтами в комплекте с гайками и шайбами.Если участок балки перекрытия поврежден до такой степени, что от него не осталось практически ничего ‒ накладки необходимо установить по всей длине балки: от одной стены до другой. В местах примыкания следует использовать металлические профили. В частности стальной протез, который представляет собой согнутую под 90º металлическую полосу или металлический прут соответствующего диаметра.

Применение накладок.

Предлагаемые в статье способы усиления деревянных балок перекрытия позволят продлить срок службы конструкций, где такие балки имеются. Процесс этот очень важный, а в некоторых случаях просто необходим. Ведь балки перекрытий изготовленные из дерева с течением времени приходят в абсолютную или частичную негодность, угрожая разрушению всего строения. Причин для этого много: сырость, грызуны, резкие перепады температур, да и просто естественный износ от переносимых нагрузок.

• Применение накладок.
• Усиление металлом.
• Увеличение площади сечения.

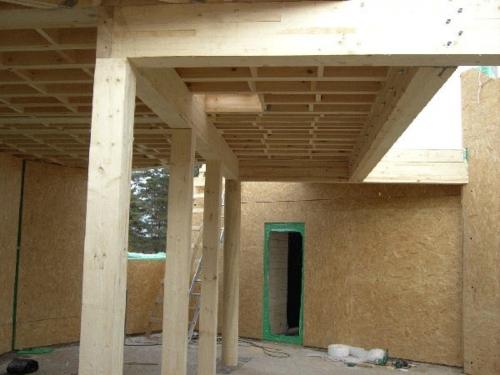

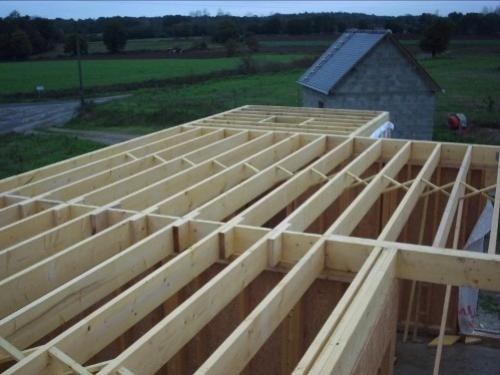

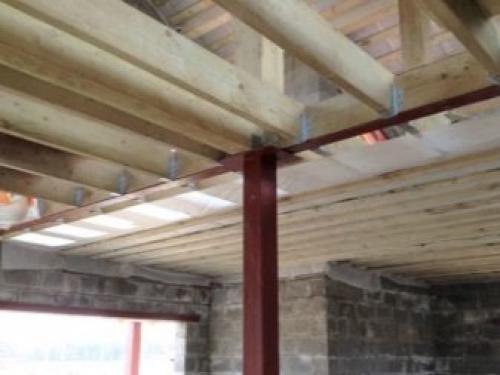

Подпорки под балки перекрытия. Какие требования предъявляют к перекрытиям?

Перекрытия должны обладать прежде всего необходимой прочностью , чтобы выдерживать собственный вес и действующие на них нагрузки (равномерно распределенные или сосредоточенные).

Согласно (а точнее, в более актуальной редакции свод правил СП 20.13330.2011 «Нагрузки и воздействия»), перекрытия в жилых зданиях должны выдерживать равномерно распределенную нагрузку не менее 200 кг/м² . Вместе с тем на практике междуэтажные перекрытия в частном загородном доме обычно рассчитываются на более высокую нагрузку, а чердачные — на меньшую. Особый расчет нужен тогда, когда предполагаются сосредоточенные нагрузки значительной величины — ванна большого объема, спа-бассейн, котел, рояль и пр.

Другое требование — перекрытие должно быть жестким , то есть не прогибаться под действием нагрузок (допустимый прогиб — от 1/200 пролета для чердачных перекрытий до 1/250 пролета для междуэтажных), а также не быть зыбким, то есть не колебаться при перемещении мебели или движении людей.

Балки из неклееной древесины зачастую имеют высокий процент влажности, из-за чего могут деформироваться в процессе эксплуатации здания. Неклееными балками можно перекрыть пролет длиной не более 6 м.

Кроме того, перекрытия призваны обеспечивать защиту комнаты от проникновения в нее воздушного и ударного шума из помещений, расположенных выше или ниже. В конструкции балочного перекрытия для погашения шума предусматривают плиты из минераловатного утеплителя, устанавливаемые в промежуток между опор. От толщины изоляционного слоя зависит уровень шума в помещении. Обычно создают слой утепления толщиной 150 мм.

Бывают случаи, когда балки перекрытия должны частично оставаться в интерьере, а толщина их скрытых за подшивкой потолка частей недостаточна, чтобы уложить между ними плиты требуемой для обеспечения хорошей толщины изоляции. Тогда можно установить поверх балок каркас из деревянных брусков, также заполненный плитами из минеральной ваты. Наиболее эффективное в плане звукоизоляции решение — перекрытие, состоящее из двух контуров деревянных балок (как вариант — разнонаправленных), не имеющих контакта между собой. Каждый контур заполняют звукоизоляционным материалом.

Как усилить перекрытие. Что нужно учесть?

Для каждого вида перекрытий существует ряд особенностей, которые нужно учитывать.

Например, делая усиление растянутых или сжатых металлических балок, обязательно нужно следить за сохранением первоначального центра тяжести. Любые дополнительные элементы следует располагать таким образом, чтобы они не влияли на прочность исходной конструкции.

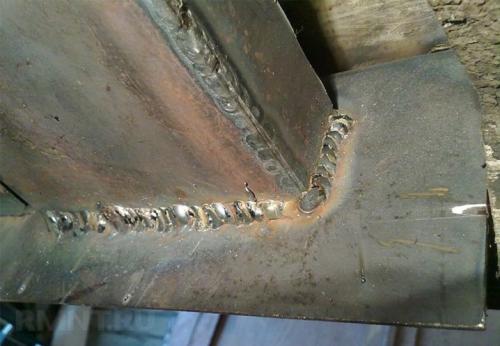

Швы, образующиеся в результате сварочных работ, могут иметь деформации. Для обеспечения качественной работы дополнительных компонентов с основным усиливаемым элементом высота катета шва должна быть на уровне от 3 до 6 мм. По краям усиливаемой металлической конструкции нужно делать не прерывистые, а сплошные швы. Болты, заклёпки, усиливающие полосы и спаренные уголки, должны находиться в местах, где будет удобно проводить сварные швы.

Нужно стараться осуществлять усиление перекрытий материалами, идентичными тем, из которых состоят основные элементы, а также иметь представление об их механических свойствах. Следует понимать, в каком напряженно-деформированном состоянии находится металлическая конструкция, как на неё влияют отдельные повреждения. Заранее выбрать способ, каким нужно выполнить усиление перекрытий и знать технологию самого производственного цикла.

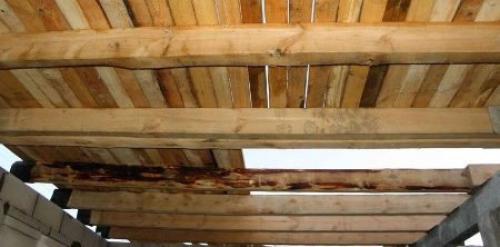

Балки из дерева чаще всего усиливают вследствие их разрушения или прогиба. Последний образуется потому, что несущая балка может быть прогнившим элементом.

Чаще всего проводят полную замену деревянных оснований или усиливают уже существующие элементы. Если вы планируете увеличить массу (надстроить, например, мансарду), приходящую на несущее перекрытие, то обязательно сделайте предварительные расчёты. Нагрузка на него изменится и перераспределится, поэтому необходимо скорректировать его сечение.

Когда нет необходимости проводить полную замену, но вы обнаружили прогиб деревянных балок, нужно учесть тот факт, что нормальным считается прогиб в пределах 10 мм . Если этот параметр превышен, то усиление перекрытия надо делать обязательно.

Какой способ подойдёт наилучшим образом для этого, может определить только опытный специалист.

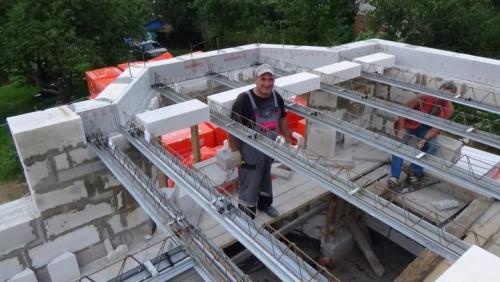

Железобетонные плиты усилить не совсем просто, для этого нужны инженерные знания. Прежде чем приступать к самому процессу, необходимо учесть конструктивные особенности оснований. Они делятся на составные и цельные конструкции. Сборные панели обычно укладывают на стены, продольные балки либо бетонные фермы.

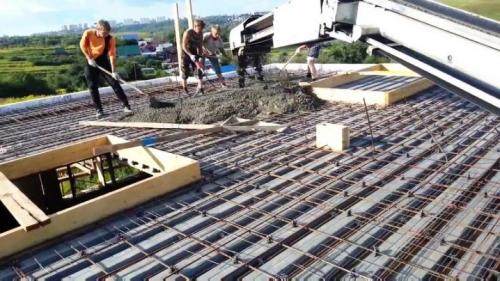

Цельные перекрытия делают путём заливки бетона в подготовленную заранее опалубку, возведённую над арматурным каркасом. Способы восстановления нагружающей способности у разных плит отличаются между собой.
