Конструкция перекрытия может отличаться в зависимости от его расположения. Например, пирог пола первого этажа по деревянным балкам обычно включает в себя слой теплоизолятора, ведь пространство снизу не отапливается. А вот в случае с межэтажными перекрытиями можно обойтись и без них. Так что стоит разобраться в конструкции «пирога» для разных случаев.

Перекрытие для пола первого этажа

Для его устройства могут использоваться как балочные, так и ребристые конструкции.

Перед началом работы по устройству пола, нужно озаботиться подготовительными работами – если подвального помещения нет, то придется поработать:

• сперва нужно будет вынуть грунт в пределах комнаты на глубину как минимум 50-70 см;
• далее нужно отсыпать слой песка либо мелкого щебня, тщательно выровнять и утрамбовать его;
• заключительный этап подготовительных работ – устройство кирпичных столбиков по всему периметру комнаты с шагом 0,7-1,5 м.

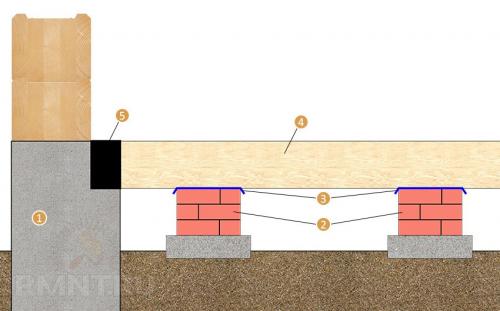

Разные конструкции деревянного перекрытия пола первого этажа

Обратите внимание!
Если планируется сопряжение балок (ребер) непосредственно со стенами, то желательно выполнить их расчет на прочность и жесткость.
Нежелательно перекрывать слишком большие пролеты без дополнительных опор.

Что касается допустимой величины пролета, то многое зависит от типа перекрытия:

• балочно-ребристые конструкции благодаря повышенной жесткости могут использоваться для пролетов до 15 м;
• простые деревянные балки также могут перекрыть пролет 15 м, но это потребует увеличения их сечения;
• что касается ребристых конструкций, то оптимальной можно считать величину пролета до 5-6 м, если ребрам придать форму двутавра и усилить металлом, то максимально допустимый пролет увеличивается до 12 м.

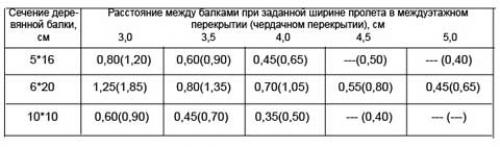

Зависимость длины пролета от размеров сечения балки

Пирог деревянного пола по лагам будет включать в себя:

• сами балки;
• черепные бруски;
• черновой пол;
• 2 гидроизоляционных слоя (можно использовать обычный пергамин);
• чистовой пол.

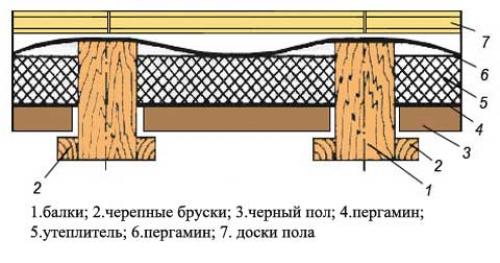

Один из вариантов пирога перекрытия первого этажа

Черепные бруски крепятся с обеих сторон балки саморезами, без этих брусков нельзя будет настелить черновой пол. Для устройства чернового пола могут использоваться доски либо толстые фанерные листы, к черепным брускам они также крепятся саморезами.

Перед тем как укладывать теплоизоляцию на черновой пол укладывается гидроизоляционный слой. Затем идет теплоизолятор (любой доступный материал, особых ограничений нет, так что подойдут и базальтовая вата, и обрезки пенопласта). Поверх балок укладывается пароизоляционный слой и только после этого настилается чистовой пол.

Можно немного усложнить конструкцию и использовать балки Деревягина. В таком случае несколько усложнится и пирог пола в деревянном доме.

Ключевое отличие такой конструкции будет заключаться в том, что балка состоит из 2 частей, между которыми уложен сплошной черновой пол (можно использовать фанеру или плиты OSB). Поверх чернового пола точно над нижней частью балки укладывается ее верхняя часть, а прочность соединения достигается за счет использования шкантов.

А вот пирог утепления пола в деревянном доме при использовании таких балок остается неизменным – все тот же слой теплоизолятора между гидро- и пароизоляционными слоями.

Межэтажные перекрытия в деревянном доме. Какие плюсы и минусы деревянных перекрытий в доме: что говорят владельцы?

Споры о качестве и долговечности деревянных перекрытий на строительных форумах не утихают долгие годы. Если говорить откровенно, то данный вид конструкции действительно подходит не для каждого жилого помещения.

Чтобы четко оценить целесообразность перекрытий по деревянным балкам, стоит разобраться, в чем их преимущества и недостатки.

Преимущества

Чтобы правильно оценить качество деревянных перекрытий, нужно понимать, о каком здании идет речь. Перекрытия в частном доме, который строится с нуля, в доме с 50 летним стажем и более и в многоквартирном доме (в сталинке, например), это 3 большие разницы.

Разберем вначале ситуацию в идеале, когда застройщик решил сам выбрать материал, контролировать стройку, тогда плюсы можно выделить следующие:

1. Простота возведения конструкции. Для создания перекрытия из дерева, если это не трехэтажный дом, в котором применяют круглый лес с диаметром 30 см, нет нужды привлекать специальную технику, подъемный кран и т.д. С брусом или бревном сможет справиться 2-3 мужчин.
2. Большой выбор пиломатериалов. Подобрать брус, бревно, двутавровые балки, СИП панели можно на любой вкус и цвет, любого сечения и размера. Их можно корректировать по длине, наращивать, урезать. Также существуют фермы перекрытия – целая конструкция, которая выдерживает значительный вес верхнего этажа.
3. Малый вес конструкции. По сравнению с металлическими балками перекрытия, железобетонными и тем более с бетонными плитами, перекрытие из дерева, вместе с лагами и черновым полом будет значительно меньше весить. Вследствие этого снижается давление на несущие стены и фундамент. Для сравнения: вес самого перекрытия из дерева (без утеплителя) в среднем составляет 50-100 кг/м², железобетонного – от 400 кг/м².
4. Мягкость материала. В данном случае, имеется введу то, что дерево очень податливый материал для ремонта. Оно легко прокалывается саморезами, гвоздями, в случае ремонта балок без труда можно вставлять металлические вставки, протезы. А если материал легко поддается ремонту, это делает его практически вечным.
5. Высокие экологические показатели. Дерево не выделяет опасных для здоровья веществ, а в новом доме царит приятный аромат древесины. А если в качестве перекрытий используется дорогая лиственница, ее природные смолы предотвращают возникновение грибка.
6. Низкая теплопроводность. Дерево обладает самой низкой теплопроводностью из всех видов перекрытий. А чем ниже теплопроводность, тем меньше усилий нужно затратить на утепление.

Пирог утепления деревянного перекрытия. Требования к несущей системе пола

Качественное утепление деревянного пола требует соответствия конфигурации его подсистемы (лаг, опор, перемычек) имеющимся размерам и форм-фактору утеплителя. Наиболее пригодными для утепления деревянного пола считаются пенополистирол и минеральная вата, реже используются насыпные гранулированные наполнители вроде эковаты или перлитовой крошки. Конструкция несущей системы пола должна позволять надёжно зафиксировать утеплитель, обеспечить его неподвижность и при этом сохранить свою прочность и функциональное назначение.

Ключ к устройству надёжного и долговечного утеплённого пола — хорошее закрепление лаг и обеспечение прочной опоры для них. Если пол устраивается по грунту, необходимо разместить ряд опорных тумб, сложенных из кирпича или отлитых железобетоном. Для упрощения монтажа края лаг опирают на выступы в ленточном фундаменте. Их можно изготовить перфоратором и УШМ, а после заделать цементным раствором, либо предусмотреть на этапе сборки опалубки. Между торцом бруса и целиком фундамента должен оставаться компенсационный зазор порядка 1/4% от длины лаги.

1 — ленточный фундамент; 2 — опорные столбы; 3 — гидроизоляция; 4 — лаги пола; 5 — гидроизоляция лаг

Также необходимо удостовериться, что влага, содержащаяся в каменных элементах строения — фундаменте и опорных тумбах — не будет мигрировать в древесину. Для этого используют подкладки из 2–3 слоёв рулонной гидроизоляции. Следует заострить внимание на обработке древесины перед началом монтажных работ. Все пиломатериалы должны быть тщательно пропитаны антисептиками и, при необходимости, антипиренами, а затем высушены в штабеле.

Пароизоляция межэтажного перекрытия. Назначение и функции пароизоляции

Пароизоляция — это материал, который обладает способностью задерживать воду в газообразном состоянии. Причём, это может быть не только тот пар, который видим человеческим глазом. Вода в газообразном состоянии вполне может быть полностью невидимой. Например, если вы прямо сейчас находитесь в жилом помещении — вокруг вас полно такой влаги. Она попадает в помещение с улицы, выдыхается лёгкими человека, генерируется некоторыми бытовыми и кухонными приборами.

В конструкциях деревянных домов повсеместно используется утеплитель, представляющий собой базальтовую или каменную вату. В брусчатых домах он закладывается в полы и межэтажные перекрытия. В каркасных конструкциях он есть также в стенах и перегородках. Особенностью этого вида утеплителя является то, что он очень «не любит» влагу. Минеральная вата интенсивно её впитывает при наличии, из-за чего уплотняется, сбивается, оплывает, в результате частично или полностью теряя свои первоначальные теплоизоляционные свойства.

По этой причине утеплитель в конструкциях дома принято защищать от влаги пароизоляцией. Для этих целей обычно используются специальные мембраны, поставляемые в рулонах. Материал крепится на каркас, лаги или балки, после чего скрывается под финишной облицовкой.

Следует отметить, что пароизоляция применяется для защиты утеплителей исключительно с внутренней стороны помещений. Если необходимо защитить теплоизоляцию снаружи, используется уже гидроизоляция или так называемая ветрозащита.

Мембрана для межэтажного перекрытия. Что происходит между двумя уровнями помещений?

Если говорить простым языком, процесс выравнивания влажности между двумя помещениями на разной высоте по своей сути напоминает процесс выравнивания температур. Теплый воздух, насыщенный водяным паром, всегда будет двигаться из теплого помещения наружу, к более холодному, и при этом проходить через перекрытие и стены, что называется диффузией.

И этот водяной пар из воздуха в процессе такого движения конденсируется и пропитывает стены влагой. Сами же перекрытия из разных материалов по-разному пропускают этот пар. Поэтому на строительном языке материалы делят на обладающие высоким или низким сопротивлением диффузии.

Все дело в физике: чем плотность строительного материала меньше, тем легче молекулам пара пройти через него. Например, пар достаточно легко проходит через гипс, красный кирпич и дерево. А вот силикатный кирпич и бетонные перекрытия обладает уже высоким сопротивлением диффузии.

Также минеральная вата, которая сегодня так популярна при утеплении потолка, практически не сопротивляется теплому воздуху и водяному пару, а вот пенопласт служит непреодолимым для него препятствием. И пароизоляцию в таком случае устанавливают либо по незнанию, либо с целью дополнительной теплоизоляции, которая никогда не помешает. Особенно, если пароизоляция – отражающая, как здесь:

Хорошо, если речь идет о потолке, который находится между двумя теплыми этажами. По идее, внутри этих помещений должна быть примерно одинаковая температура, и поэтому пароизоляция действительно может не понадобиться. Тогда в таком пироге используется только ветроизоляция, и лишь для одной цели: изолировать жилые помещения от мелкой пыли из утеплителя. Т.е., одним словом, нет перепада температур – не будет и проблем.

И совсем другая картина, если верхнее помещение – не теплое. Согласно законам физики, внутренний воздух дома способен удержать в себе только энное количество пара. Например, с при температуре 20 градусов он удержит в себе 17,3 г водяных паров, а это уже 100% относительной влажности. Но больше он вместить не сможет. Кроме того, если воздух полностью насытиться водяным паром, то при даже небольшом снижении температуры воздуха вода сразу же превратится в жидкость и выпадет в виде тумана или конденсата. А вот если воздух разогреть, он сможет принять еще больше пара.

Говоря простым языком, воздух становится плотным, увеличивается и собой вытесняет лишний пар. И пар будет перемещаться из теплого помещения – в холодное, а сам процесс называется диффундированием. Пар всегда следует туда, где ниже температура воздуха, а это – перекрытие холодного чердака. Причем пар всегда ищет для себя легкие пути: щели, неплотности, пористость материала и так далее.

Если мы возьмем жилую комнату, то температура под потолком всегда выше на 2-4 градуса, чем у пола, а поэтому теплый воздух сверху всегда будет удерживать в себе больше пара. Вот почему деффундирование водяных паров будет происходить неравномерно: большая часть пара выйдет через потолок, и немного – через верхнюю часть стен. И, выдавливаясь через перекрытие нежилого чердака, пар достигает точки росы – той самой температуры, от которой зависит, когда пары превратятся в капельки воды. Если, конечно, заранее не был продуман паробарьер.

Пирог между первым и вторым этажом. Правильный план устройства пирога межэтажного и других видов перекрытий по деревянным балкам, как выглядит в разрезе?

Строительство дома – этап важный и ответственный.

Прочность и устойчивость конструкции зависит от качества устройства деревянных перекрытий.

Для каждого типа перекрытия предусмотрена определенная последовательность слоев, обеспечивающих надежность и долговечность здания.

Узнайте из статьи, какой самый важный слой содержит пирог перекрытия между первым и вторым этажом, а также на цокольных и чердачных этажах.

Какие слои конструкции существуют?

Монтаж сооружения конструкции необходимо выполнять по правилам. Пирог деревянного перекрытия состоит из:

• балок;
• подшивки;
• лаг;
• теплоизоляции;
• пленки для гидро- и пароизоляции;
• звукоизоляции.

Каждый элемент выполняет свою роль, поэтому слои перекрытия возводятся в определенном порядке, и к ним предъявляется ряд требований.

Это основа или опора деревянного перекрытия. Они служат «фундаментом» для остальных слоев «пирога» и крепятся на несущих стенах.

В период эксплуатации здания балки несут на себе всю нагрузку. Поэтому основное внимание следует обратить на расчет балок перекрытия.

Для балок рекомендуется использовать клееный или массивный брус, пиленое бревно, доску. Доска может быть единичной или скрепленной. Материал – дерево хвойных пород, отличающихся высокой прочностью на изгиб. Брус применяется сечением 100 мм х 150-200 мм.

Подшивка или настил выполняется для потолочной поверхности с помощью плит ОСБ или фанеры. Иногда этот слой называют черновым покрытием.

Чтобы не укладывать доски пола прямо на балки перекрытия, необходимо вначале смонтировать по балкам лаги. Затем уже сверху можно укладывать настил из досок. Монтаж лаг позволяет правильно выполнить межэтажное утепление по балкам.

Теплоизоляция это тоже обязательная часть пирога. Выбор материала для слоя зависит от назначения и типа перекрытия.

Основные критерии выбора утеплителя:

• воздухопроницаемость балки должны дышать;
• теплопроводность;
• влагостойкость;
• пожаробезопасность материала;
• срок эксплуатации
• экологичность.

Укладка утеплителя производится между лагами.

На чердачном перекрытии иногда приходится сверху лаг строить контробрешетку, чтобы уложить необходимый слой утеплителя.

Виды утеплителей для чердачного перекрытия:

• насыпные;
• рулонные;
• напыляемые;
• плитные.

Дерево – крайне чувствительный материал к избытку влаги.

Проникновение потоков пара через утеплитель негативно воздействует на конструкцию деревянного перекрытия.

Чтобы этого избежать, укладывается слой пароизоляции и пленка гидроизоляции. Применяется специальная мембрана.

Основные параметры материала – низкий коэффициент паропроницаемости и способность пропускать пар только в одном направлении (из утеплителя в воздух). Чтобы конструкция работала правильно, между досками пола и мембраной необходимо оставить воздушную прослойку.

Мембрану следует укладывать на балки , а воздушный зазор обеспечивают лаги, уложенные перпендикулярно балкам.

Подробнее о паро- и гидроизоляции деревянных перекрытий в этой статье.

Основное требование – повышенный коэффициент звукопоглощения.

Предпочтение следует отдавать волокнистым материалам – эковате, базальтовой и минеральной вате, стекловате. Также используются пенопласт, звукоизоляционные мембраны и звукопоглощающие панели.

Для качественной укладки звукоизоляции следует выбирать размер лаг так, чтобы они на 15-20 см не доходили до стены. Затем уложить их на балки поперек, а воздушные проемы между стеной и балками заполнить звукоизоляционным материалом.

Подробнее об устройстве звукоизоляции для деревянных перекрытий читайте здесь.

Особенности схемы

В зависимости от типа деревянного перекрытия, отличаются наименование и очередность слоев пирога. Также необходимо выполнять требования, по которым выбирается каждый материал .

Пролет деревянных перекрытий между этажами должен быть не более 6 м. Отделка производится с двух сторон.

Количество прослоек пирога:

1. Укладка балок. Сечение рассчитывается в зависимости от шага балок и величины пролета между первым и вторым этажами. Длина балки равна ширине пролета + допуск на заделку.
2. Черновая отделка потолка нижнего этажа. Материал – доска или фанера.
3. Тепло- и звукоизоляционный слой. Материал – минвата, стекловата, пенопласт. Толщина слоя не менее 100 мм.

Балки перекрытия заделываются в пазы стен или укладываются на кирпичные основания.

Важно! Места стыков плит должны быть на балках!

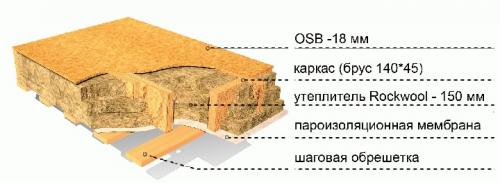

Пирог межэтажного перекрытия в каркасном доме. Монтаж перекрытий в каркасном доме своими руками по скандинавской технологии: виды пароизоляции +Видео

и пол– это поверхности, которые ограничивают и ограждают его внутренний объём.

Их установка производится на перекрытиях, являющихся основной частьюдома.

Поэтому значение перекрытий трудно переоценить.

Помимо этого, они замыкают на себе стены, образуя монолитную пространственную конструкцию дома.Перекрытия в каркасном доме дают жёсткость потолку и полу, а также —всего дома.

Строение перекрытий и применяемые для них материалы зависят от места в доме и их назначения.

В настоящее время можно разделить перекрытия в каркасном доме на три типа :

1. чердачные,
2. половые .

Перекрытия пола вобеспечивают прочность и жёсткость напольного покрытия. Чердачные перекрытия каркасного дома поддерживают потолочную отделку и утеплительный слой.

Межэтажные перекрытия выполняют функцию как половых, так и чердачных, являясь полом верхнего этажа и потолком нижнего.

Самая большая нагрузка на конструкцию – это вертикальная. Из-за этого основа перекрытия будет рассчитываться исходя из уменьшения вертикальных прогибов.

Материалы для перекрытий

Перекрытия в каркасном доме в большинстве случаев производят из хвойных пород древесины, например, сосна,или ель. Основа чердачного перекрытия – это потолочные балки, а для пола это лаги.

Основная нагрузка на перекрытия в каркасном доме идет именно на них, передавая их после на внутренние стены, верхнюю или нижнююи.

Балки перекрытия каркасного дома — это обработанный на два канта круглый, лес или монтируемые на ребро доски. Можно заменить толстые доски более тонкими.

Важно прочно закрепить их между собой. Сложным вариантом считается установка досок коробчатой конструкции, она обеспечивает хорошую жесткость, и имеет оптимальную стоимость.

Размеры и тип несущих балок определяются в зависимости от нагрузки, пролёта и прогиба. Данная величина является справочной, и если нужно, вы легко сможете найти ее в интернете. Вся конструкция перекрытийтиповая, а это позволяет зафиксировать средние нагрузки, по которым определяется сечение опорных балок.

Расчет нагрузки

Нагрузка на перекрытия в каркасном доме состоит из следующих составляющих — собственная масса и переменные нагрузки, которые появятся при эксплуатации каркасного дома.

Собственная масса 1м² половых и межэтажных перекрытий каркасного дома зависит от конструкции, применяемого утеплителя и звукоизоляционного слоя. Как правило, данная величина составляет 220—240 кг.

Собственная масса чердачных перекрытий в каркасном доме выше, так как здесь применяется большее количество изоляционных материалов.

Вес перекрытий составляет 250—300 кг.

Но переменные нагрузки у потолочных перекрытий меньше и не превышают 100 кг на 1м², а для межэтажных перекрытий данный показатель равен 200 кг на 1м².

Для определения полной нагрузки на перекрытие нужно сложить переменную и постоянную составляющие.

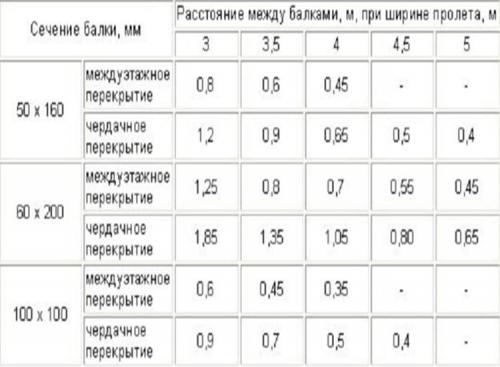

Учесть длину пролёта балок перекрытия и их профиль, по таблице найти площадь сечения. Таким же способом определяется расстояние между чердачными балками, обычно оно составляет 0,5—1 м.

Балки чердачного перекрытия монтируются на обвязку и закрепляются при помощи металлических уголков, или врубаются прямо в.

Для чердачных и межэтажных перекрытий есть определенное требование: балки монтируют строго над вертикальными стойкамидома.

Пирог перекрытия холодного чердака. 1 Зачем нужно утепление пола чердака?

Утепление холодного пола чердака каменной или минеральной ватой, по большому счету нужно в мало эксплуатируемых помещениях, которые правильно оснащены специальной кровельной вентиляцией.

Чердак, а точнее его перекрытия выполняют функцию своеобразной границы тепла и холода. В таких местах перекрытия чердака подвергаются интенсивному воздействию влаги из-за формирования конденсата.

Однако правильно утеплить перекрытия на чердаке дома минватой можно и своими руками. Сам процесс утепления перекрытия на чердаке минватой – это создание прочного теплоизоляционного покрытия, которое будет отличаться низкой степенью теплопроводности.

Сама технология утепления минватой перекрытия на чердаке как и теплоизоляции Энергофлекс для труб подразумевает неукоснительное следование ее этапам и требованиям.

Сама по себе это технология достаточно простая и понятная. Хорошая теплоизоляция пола чердака с помощью минеральной ваты помогает закрывать нежелательные щели.

Для этого утеплитель нужно укладывать плотно. В большинстве случаев для утепления чердака дома применяется минвата.

Представленный утеплитель является наиболее подходящим для работ такого вида, также им можно утеплить поверхность пола в жилых помещениях дома.

Схематичное утепление чердачного перекрытия минватой

При организации хорошей изоляции минеральной ватой, в жилых помещениях будет сохраняться наиболее оптимальная температура.

Если процедура будет выполнена неправильно, то влага, поднимающаяся от пола дома, приведет к формированию конденсата.
