Правило крепления несущих балок перекрытия.. Выбор балки для межэтажных перекрытий:

Правило крепления несущих балок перекрытия.. Выбор балки для межэтажных перекрытий:

По виду и типу:

• Балки перекрытия из бруса . Чаще всего для изготовления балок выбирают брус прямоугольного сечения. Высота бруса должна находится в пределах 140-240 мм, а толщина 50-160 мм. При этом выдерживается правило: толщина балки составляет не менее 1/24 от ее длины. Профессионалы отмечают, что большая прочность присуща деревянной балке с соотношением сторон 7:5.

• Балки перекрытия из бревна . Экономически более выгодное решение. Бревно обладает большой стойкостью к нагрузкам, но и низкой стойкостью к изгибу. Бревно пригодно для использования только если выдержано в сухих условиях не менее одного года.

• Балки перекрытия из досок . Использование доски приводит к уменьшению потребляемого для устройства перекрытия количества пиломатериалов. Но, стоит отметить, что в данном случае понижается устойчивость перекрытия к огню, долговечность и звукоизоляция. Обычно доска используется при строительстве чердачного перекрытия. Чтобы усилить доски можно воспользоваться приемом - срастить вместе две доски по длине. Тогда суммарное сечение будет соответствовать уровню нагрузки. Такая конструкция может выдерживать нагрузку в 2 раза большую, нежели бруса или две доски, уложенные вплотную друг к другу. В данном случае крепление осуществляется саморезами или гвоздями, зафиксированными в шахматном порядке с шагом 20 см.

Рекомендуем! Подробное описание деревянных балок перекрытия - типы, виды, расчет балки на изгиб, прочность и нагрузку.

Сечение балок деревянного перекрытия

Напрямую зависит от величины предполагаемой нагрузки на балки. Нагрузку делят на постоянную, создаваемую полом, мебелью, и переменную, зависит от количества одновременно находящихся на перекрытии людей и предметов.

Максимальная длина деревянной балки перекрытия. Балки в деревянном доме. Перекрытия досками 200 на 50 и другие ходовые размеры

Вот какие балки на пролете 4 метра допускаются нормативами. Чаще всего при строительстве деревянных перекрытий используются доски и брус так называемых ходовых размеров: 50х150, 50х200, 100х150 и т.д. Такие балки удовлетворяют нормам ( после расчёта ), если планируется перекрывать проём не более четырех метров.Для перекрытия длиной в 6 и более метров размеры 50х150, 50х200, 100х150 уже не подходят. Деревянная балка более 6 метров : тонкости

Балка для пролета 6 метров и более не должна делаться из бруса и досок ходовых размеров.

Следует запомнить правило: прочность и жёсткость перекрытия в большей степени зависят от высоты балки и в меньшей степени – от её ширины.

На балку перекрытия действует распределённая и сосредоточенная нагрузка. Поэтому деревянные балки для больших пролетов проектируются не «впритык», а с запасом по прочности и допустимому прогибу. Это обеспечивает нормальную и безопасную эксплуатацию перекрытия.

50х200 — перекрытие для проема 4 и 5 метров.

Для расчёта нагрузки, которую выдержит перекрытие, надо обладать соответствующими знаниями. Чтобы не углубляться в формулы сопромата (а при строительстве гаража это точно избыточно), обычному застройщику достаточно воспользоваться онлайн-калькуляторами по расчёту деревянных однопролётных балок.

Leo060147 Пользователь FORUMHOUSE

Самостройщик чаще всего не является профессиональным проектировщиком. Всё, что он хочет знать, – это какие балки нужно смонтировать в перекрытии, чтобы оно отвечало основным требованиям про прочности и надёжности. Это и позволяют высчитать онлайн-калькуляторы.

Пользоваться такими калькуляторам просто. Чтобы сделать расчеты необходимые значения, достаточно ввести размеры лаг и длину пролёта, которые они должны перекрыть.

Также для упрощения задачи можно применить готовые таблицы, представленные гуру нашего форума с ником Roracotta .

Roracotta Пользователь FORUMHOUSE

Я потратил несколько вечеров, чтобы сделать таблицы, которые будут понятны даже начинающему строителю:

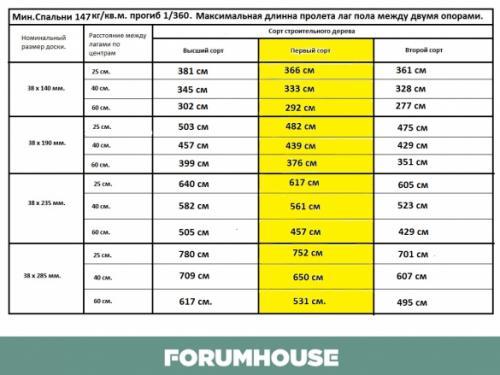

Таблица 1. В ней представлены данные, которые отвечают минимальным требованиям по нагрузке для полов второго этажа – 147кг/кв.м.

Примечание: так как таблицы основаны на американских нормативах, а размеры пиломатериалов за океаном несколько отличаются от сечений, принятых в нашей стране, то применять в расчётах нужно графу, выделенную жёлтым цветом.

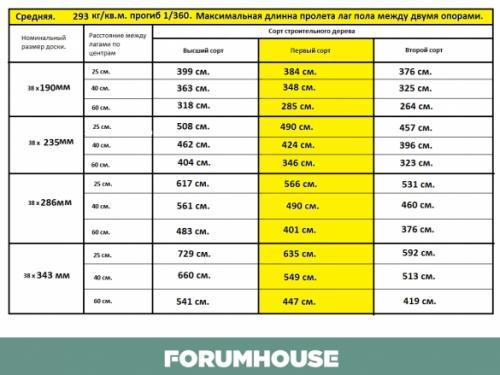

Таблица 2. Здесь приведены данные по усреднённой нагрузке для полов первого и второго этажей – 293 кг/кв.м.

Таблица 3. Здесь приведены данные под расчётную увеличенную нагрузку в 365 кг/кв.м.

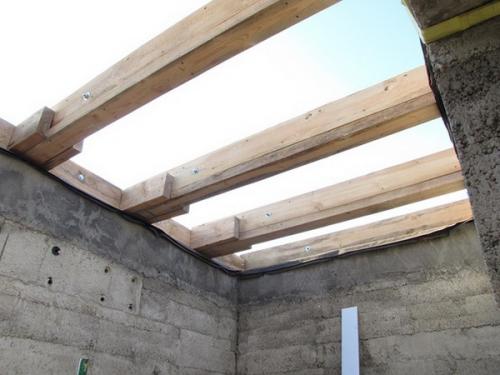

Крепление деревянной балки к кирпичной стене. Монтаж балок

Отдельно следует сказать о том, как выполняется опирание деревянной балки на кирпичную стену. Данная процедура очень ответственная, так как балки обычно принимают на себя большую нагрузку или даже служат перекрытием. Поэтому заделка балки в стену (опирание) должно соответствовать определенным требованиям прочности и надежности.

Итак, установка балок обычно осуществляется в специальные ниши глубиной не менее 150 мм.

Сам процесс выглядит так:

• Первым делом необходимо отесать концы балки под углом около 60 градусов.
• Затем торцы детали пропитываются антисептической жидкостью, и после высыхания обрабатываются смолой.
• Далее выравнивается дно ниши и застилается несколькими слоями рубероида.
• После этого концы балки оборачиваются толем и укладываются так, чтобы не достигали стенки ниши примерно на 40 миллиметров.
• Затем оставшееся в нише пространство заполняется бетоном.

На этом процесс заделки завершен. Надо сказать, что для придания жесткости конструкции зачастую выполняют дополнительное крепление балки анкером. В этом случае анкер устанавливается еще в процессе кладки стены, причем располагается на расстоянии около 12 см от наружной ее поверхности.

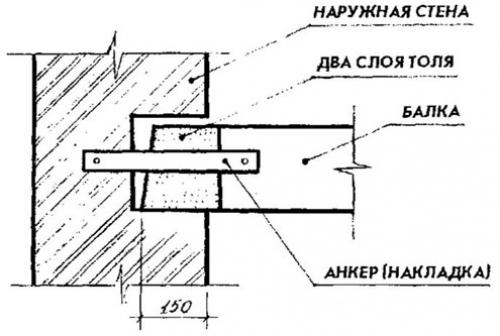

Схема заделки с использованием анкера

Другой конец анкера должен выпирать в помещение на 20 см. При этом для монтажа балки в ней выполняется отверстие, соответствующее диаметру штыря. Данный способ монтажа применяется в тех случаях, когда необходимо получить крепление особой прочности.

Несущие балки перекрытия этажей. Балочные перекрытия.

В балочных перекрытиях несущую основу составляют балки, расположенные на одинаковом расстоянии друг от друга, на которые укладывают элементы заполнения,‭ ‬выполняющие ограждающие функции. Балки могут быть деревянными, железобетонными или металлическими.

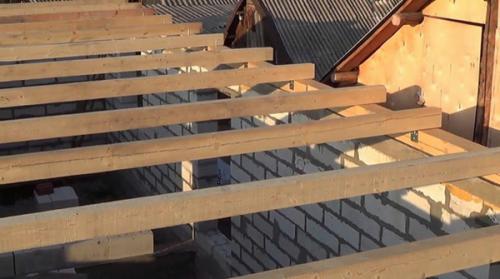

Перекрытия из деревянных балок

  В частном домостроении наиболее популярны деревянные балочные перекрытия, применяемые обычно в деревянных и каркасных домах.

Для деревянных балок есть ограничение по ширине пролета (комнаты). Их можно использовать для:

• междуэтажных перекрытий – при ширине пролета до 5 метров;
• для чердачных перекрытий (при неэксплуатируемом чердачном помещении) при ширине пролета до 6 метров. Металлические балки можно использовать при любой ширине пролетов.

Деревянное перекрытие выполняется из деревянных балок хвойных и лиственных пород. На верхней стороне балок выполнен настил, одновременно являющийся полом.‭ ‬Конструкция балочного перекрытия состоит из самих балок, наката, пола и утеплителя.

При прямоугольном плане дома целесообразно перекрывать пролет по направлению вдоль короткой стены.

Чтобы балки под весом перекрытия не прогибались, их необходимо класть на определенном расстоянии.Сечение балки определяют исходяисходя из приходящейся на нее нагрузки.

На расстояние между балками влияет и толщина досок пола. Если они толщиной 28 и менее мм, расстояние между балками не должно превышать 50 см.

Преимущества деревянного перекрытия:

• Основное преимущество это то – что деревянное перекрытие быстро и просто монтируется в любом (даже сложном) месте, без использования каких-то специальных средств, то есть можно обойтись без крана и другой техники. Деревянное перекрытие получается лёгкое и сравнительно недорогое.

Недостатки деревянного перекрытия:

• Основным недостатком перекрытий из дерева является повышенную огнеопасность, иногда возможность загнивания и заражение жуком-короедом.

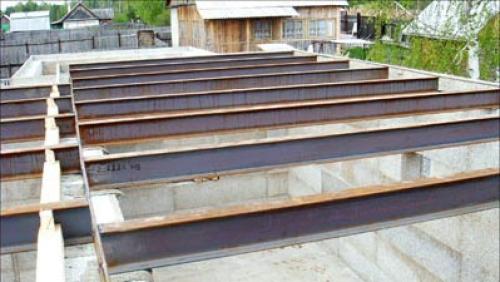

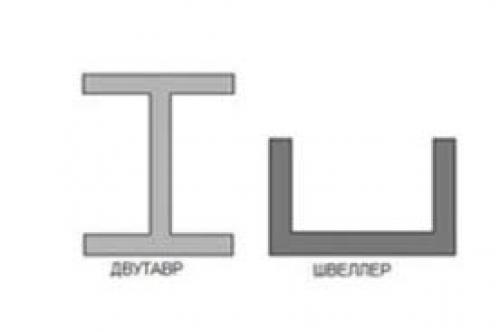

Перекрытия по металлическим балкам.

 По сравнению с деревянными достаточно надежны и более долговечны, а также имеют меньшую толщину (экономят пространство), но подобные перекрытия возводят редко. Для заполнения проемов между балками можно использовать легкобетонные вставки, облегченные железобетонные плиты, деревянные щиты или деревянный накат. Масса 1‭ м2 такого перекрытия часто превышает 400 кг.

Преимущества:

• Металлической балкой можно перекрыть большие пролеты (4-6 метров и более).
• Металлическая балка негорючая и устойчива к биологическим воздействиям (гнили и т.д.).
• Но перекрытия по металлическим балкам не лишены недостатков:
• В местах повышенной влажности на металле образуется коррозия.
• Кроме того, такие перекрытия имеют пониженные тепло – и звукоизоляционные качества. Чтобы смягчить этот недостаток, концы металлических балок обертывают войлоком. В таких перекрытиях несущим элементом является прокатный профиль: двутавр, швеллер, уголки.

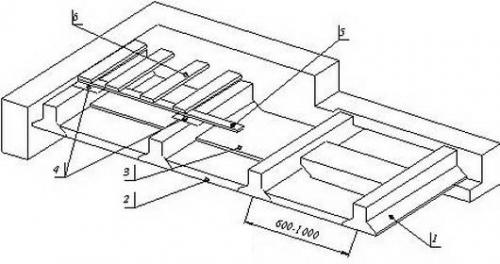

Между балками укладывают сборные железобетонные пустотелые плиты толщиной 9 см. По железобетонным плитам нанесен слой шлака и железобетонной стяжки толщиной 8-10 см. Расход стали высокий – 25- 30 кг/м2 в зависимости от марки стали, из которой изготовлены балки.

Стоимость материала: Цена стального профиля составляет от 7 до 18 дол./пог. м. Стоимость облегченной железобетонные плиты – от 110 долларов за штуку. На 1‭ кв. метр перекрытия по металлическим балкам вы потратите от 100 долларов и выше.

Перекрытия из железобетонных балок.

  Устраивают на пролетах от 3 м и до 7,5 метров. Осложняется работа тем, что необходимо использовать подъемную технику. Вес таких балок составляет 175 — 400 кг.

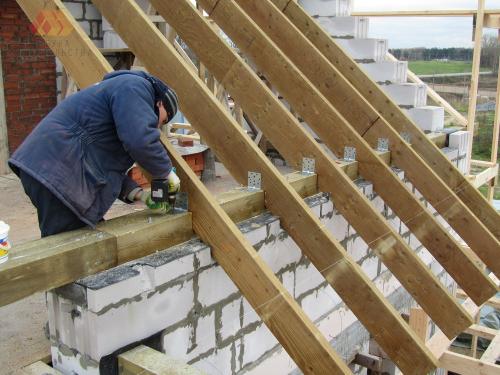

Как крепить балки перекрытия. Крепление балок крыши к мауэрлату

На стенах железобетонных домов для крепления балок крыши обычно делают уступ, который ограничивают армопоясом по внешней стороне. Это позволяет жестко зафиксировать балки и сделать невозможным их сдвиг, когда конструкция уже связана в единое целое.

Для крепления балок на крыше домов из штучных материалов — кирпича, ракушечника, газоблока, пеноблока — поверх стен сначала нужно уложить мауэрлат. В большинстве случаев его делают из деревянного бруса 150×150 мм или 200×200 мм, для небольших домов и подсобных построек можно использовать брус 100×100 мм. Он нужен, чтобы заменить точечную нагрузку от балок на распределенную по всей поверхности стены.

На мауэрлате балки закрепляются тремя способами.

В этом случае балка перекрытия просто укладывается поверх мауэрлата и фиксируется на нем скобами, перфорированными уголками или шпилькой. Независимо от вида основного крепления балки почти всегда для надежности дополнительно прибивают двумя гвоздями наискось.

Запил нужен, чтобы защитить балки от сдвига. Как правило, такой способ крепления используют для асимметричных крыш, поскольку в этом случае нагрузка от стропил направлена от стены. Если речь об обычной двухскатной крыше, в пропиле нет необходимости — балка будет работать как затяжка, а усилие на сдвиг от противолежащих стропильных ног будет компенсироваться.

Запил для крепления балок крыши к мауэрлату нужен небольшой — до 20 мм глубиной. Этого достаточно, чтобы надежно зафиксировать доску. Но учитывайте, что пропиливают паз именно в балке. Ослаблять мауэрлат даже небольшим запилом категорически нельзя — это может привести к его растрескиванию и последующему разрушению под нагрузкой.

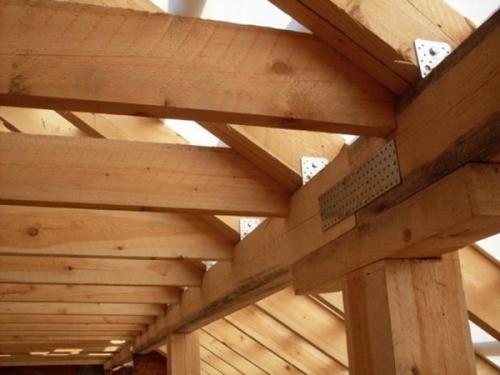

Установленные с запилом балки закрепляются перфорированными уголками или скобами. Гвозди для их дополнительной фиксации обычно не нужны.

Довольно редкий способ крепления для балок крыши. В основном он используется при монтаже досок перекрытия, которые не несут никакой нагрузки, кроме веса пола и предметов на нем. То есть когда балки используются только для перекрытия, а не для того, чтобы опирать на них стропила и другие элементы кровли.

При таком способе установки балок используется специальный крепеж — держатель-наконечник или подвес. Это П-образный перфорированный уголок, на который балки подвешивают к стене.

В крайнем случае, когда нет другого выбора, крепление «торец-пласть» применяют и для нагруженных конструкций. Например, при монтаже стропильных систем сложных крыш или при устройстве плоских кровель. Но в этом случае для крепления балок на крыше используют деревянные накладки, шпильки или держатели, усиленные перфорированной лентой либо проволокой.

Источник: https://balki-v-interere.postroivsesam.info/novosti/sposoby-krepleniya-balok-k-stene-tehnologiya-i-tonkosti-montazha-balok

Крепление балок перекрытия к мауэрлату. Варианты крепления для крыш небольшого размера

Принято считать, что если дом имеет небольшую площадь, то стропила можно монтировать прямиком к балкам перекрытия, без предварительного крепления мауэрлата. Важно учитывать тот факт, что в точках опоры образуется большая напряженность. Мауэрлат же позволяет эту напряженность максимально равномерно распределить по поверхности.

Иногда в подобных ситуациях используются стропила, соединяющиеся с вбитой в кладку арматурой путем проволочной скрутки. Благодаря им и осуществляется непосредственный прижим мауэрлата к стене. Но подобное решение рекомендуется использовать лишь в тех ситуациях, когда невозможно применить ни один из других существующих методов.

Предлагаем ознакомиться Свайный ростверк с монолитным перекрытием

Традиционное крепление с применением проволоки выполняется так. Сначала нужно расположить середину кусков проволоки в кладке за 4 или 5 рядов до ее завершения на расстоянии в 60-65 см. Приподнимите вверх концы проволоки длиной 25-30 см. В случае если наружная штукатурка дома не предполагается, спрячьте внешнюю часть проволоки в раствор. Подождите, пока раствор станет достаточно прочным, и скрутите концы проволоки поверх деревянного бруса, плотно притянув его к стене.

В разного рода небольших строениях удобно крепить систему с устройством деревянных пробок. Наиболее оптимально использовать пробку размером с кирпич. Материал предварительно обрабатывается антисептическим средством и оборачивается толем. Пробки закладываются на расстоянии в 50-70 см друг от друга непосредственно под мауэрлатом или немного ниже. Элементы соединяются при помощи металлических скоб.

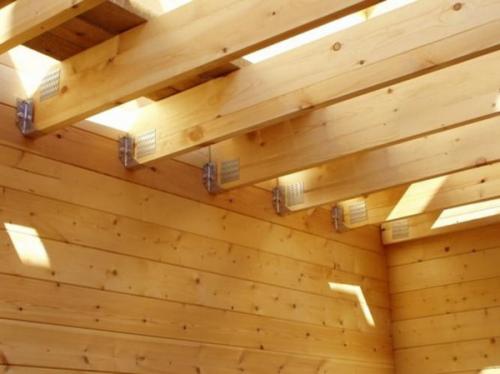

Крепление балок перекрытия к стенам. Виды крепежа для балок перекрытия к стене

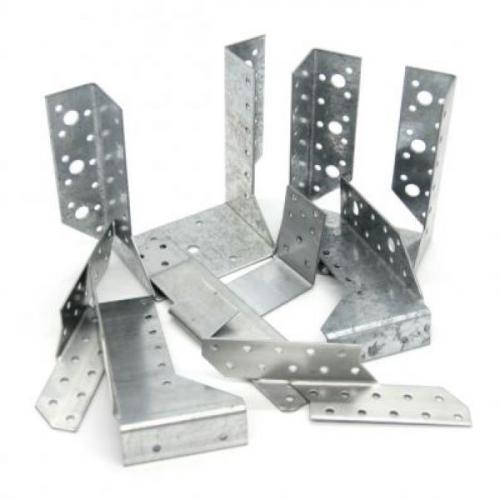

Начнем с описания крепежа, который используются для крепления балок перекрытия к стене. Конечно, из всей доступной номенклатуры лично вам понадобится всего несколько разновидностей, но чем лучше вы разбираетесь в крепеже, тем проще выбрать тот, что лучше всего подойдет именно в вашем случае.

Итак, для крепления балок перекрытия к стене применяют:

1. Усиленные перфорированные уголки . Наличие ребра жесткости очень важно, поскольку многие материалы (доски, двутавры) склонны к опрокидыванию.
2. Балочные кронштейны . П-образный перфорированный крепеж с двумя уголками на «плечах». С помощью такого кронштейна балку можно подвесить на стену.
3. Раздельные опоры балок . Назначение и использование идентичное балочному кронштейну, но опора — это не один, а два зеркальных крепежа, поэтому их можно использовать для крепления деревянной балки любого сечения к стене.
4. Держатель балки . Асимметричный перфорированный уголок с длинными плечами. Используется для крепления балок к деревянным опорам.
5. Перфорированную ленту . Вспомогательный крепеж, который в основном нужен для ограничения поперечной подвижности балок. Кроме того, перфорированная лента хороша в качестве дополнительного крепежа балки к стропилу или опорной стойке.
6. Навесной хомут . Этот крепеж очень похож на балочный кронштейн. Но если первый крепится к стене, то второй навешивается на стену или вмуровывается в нее. Поэтому навесной хомут — более надежная, но и более сложная в использовании разновидность крепежа.
7. Анкерные болты . Метизы, которые состоят из двух частей: болта и гильзы. Гильзу вставляют в отверстие в стене, после чего вкручивают в нее болт. Закручиваясь, болт раздвигает «лепестки» гильзы, из-за чего она надежно закрепляется в стене.
8. Ершеные гвозди . Стандартный кровельный метиз, который применяют для всех работ по дереву.
9. Шпильки . Это длинный стержень с резьбой, один конец которого утапливается в основание или вмуровывается в стену, а на другой надевается балка, после чего фиксируется винтом.
10. Кровельные скобы . Обычно их используют при монтаже стропил, но и для крепления балок они тоже подходят. Особенно если балки сделаны из досок.
11. Отожженную проволоку . Гибкий и крайне прочный на разрыв материал, которым балку привязывают к какой-то стабильной конструкции. Например, к опорной стойке.
12. Саморезы по дереву . В условиях высокой нагрузки, особенно на сдвиг, саморезы работают плохо. Но это не мешает использовать их для крепления балок перекрытия к стене с помощью перфорированного крепежа.

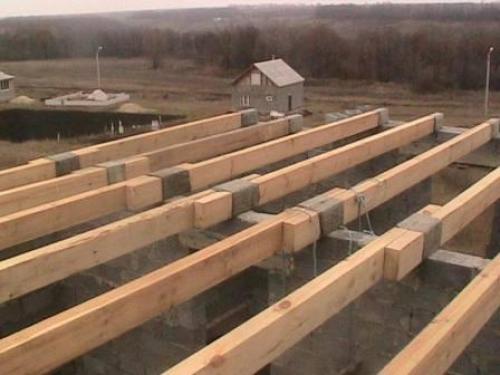

Крепление балок перекрытия к армопоясу. Межэтажное перекрытие

Составляющие межэтажного перекрытия : деревянные балки, межбалочный заполнитель (теплоизоляция), пароизоляция, пол, подшивка и слой отделки потолка. В качестве балок используют деревянный брус или бревна. Длинна пролета балок перекрытия не должна превышать 6-ти метров, прогиб -1/300 общей длины перекрытия, межосевое балочное расстояние должно быть в пределах 0,6 м. -1,0м. Размер сечения балок зависит от величины пролета и типа самой балки.

Деревянные балки необходимо укладывать перпендикулярно длинной стороне дома. Расстояние между балками зависит от ширины пролета и от нагрузки на еденицу площади и составляет  60, 80, 100 или 120 сантиметров. Чем меньший пролет, тем больший можно делать шаг.

Опорной зоной для балок служит армированный пояс, выполненный по несущим стенам из газобетона. Зона опирания должна составлять не менее 150 мм. Крайние балки необходимо зафиксировать и, выполняя контроль горизонтального уровення и параллельности, закрепить остальные, направляясь внутрь.

Крепление балок к армопоясу выполняют при помощи специальных анкерных пластин, имеющих антикоррозионное покрытие.

Концы балок помещаются в закрытые ниши в несущей стене. Между стенками ниши и балкой следует оставлять зазор шириной 2-3 см., а на концах балок делают срез под углом 70, необходимый для удаления влаги. Деревянные балки обязательно необходимо защищать от появления грибка и насекомых, а также от возможного возгорания. Для этого боковые стороны и торец балок покрывают, биозащитными антисептиками и огнезащитными средствами.  Не рекомендуется обрабатывать торцы балок маслянистыми антисептиками так как они ухудшают испарение влаги.

На боковые грани, конца балки, которые находятся в нише (за исключением торца), наносится битумная мастика и плотно обматывается рубероидом. Если используются самоклеющие мембраны, балку следует загрунтовать и выполнить обмоточную гидроизоляцию.

Для избегания образования точки росы в теле балке, что приведет к ее увлажнению и появлению грибка, в нишу кладется теплоизоляция.

Для обеспечения паропроницаемости узла сопряжения балка-стена, предотвращения конденсации влаги в опорной части балки и ее гниения, зазор между боковыми поверхностями балки и стенками ниши, заполняется пенополителеновым жгутом и герметиком (можно использовать акриловый, силиконовый, полиуретановый).

Между крайними балками перекрытия и стеной должен оставаться зазор 2 см -4 см., примыкания вплотную быть не должно. Зазор следует заполнить минеральной ватой.

Балки, имеющие пролет более 4,5 м, обладают значительным прогибом, и в процессе деформаций могут разрушать примыкающую к ним кладку. Поэтому с краев U-образных или простеночных газобетонных блоков (в зависимости от того, каким способом изготавливался армопояс) следует снять 5 мм фаски, для предотвращения их разрушения.

Следующий шаг — это укладка наката и утеплителя. К боковым поверхностям балок закрепляют бруски (50х50 мм.) и на них укладывают щиты из досок 50х150 мм. Снизу выполняют подшивку перекрытия (гипсокартоном, ДСП, доской и т. п.). На накат укладывают утеплитель, который будет выполнять и роль звукоизоляции. В качестве утеплителя рекомендуется использовать маты из минеральной ваты, толщиной от 100 мм. После этого на балки укладывают лаги с шагом 500-700 мм, а сверху доску пола. Между настилом и полом оставляют вентиляционный зазор, для циркуляции воздуха.

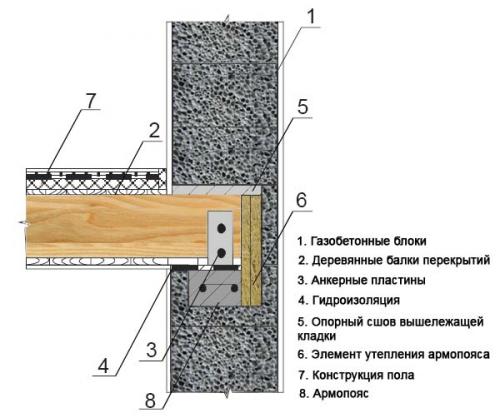

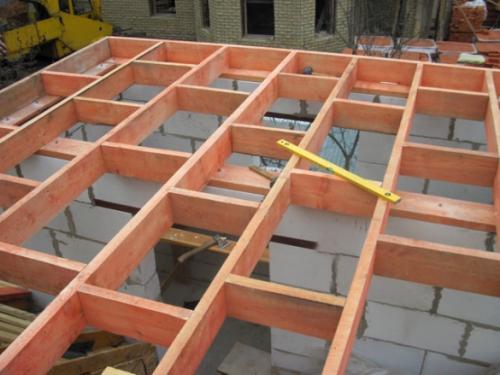

Крепление балок перекрытия к стенам из газобетона. Деревянные перекрытия в доме из газобетона

Малый вес, небольшая цена материала и простой монтаж – главные особенности деревянных перекрытий в доме из газобетона. В сравнении с монолитными ЖБИ или стальным металлопрокатом балки из натуральной древесины имеют массу преимуществ.

Преимущества деревянных перекрытий

Железобетонные плиты слишком тяжелые для хрупких стен из газоблоков и требуют использования вспомогательной крановой техники. Стальной прокат дорогой и имеет высокую теплопроводность. Преимущество деревянных перекрытий в отсутствии всех этих недостатков при достаточной прочности и долговечности.

Деревянные перекрытия в доме из газобетона обладают массой других особенностей:

• Минимальная нагрузка на несущие стены из газобетонных блоков. Это важно в зданиях из двух и более этажей.
• Простота и быстрота монтажа. Балки из цельной древесины можно установить даже своими руками без применения грузоподъемной техники и лебедок.
• Стоимость деревянных брусьев ощутимо ниже железобетонных и стальных аналогов.
• Теплоизоляция. Натуральный массив древесины – отличный теплоизоляционный материал. Установив деревянные перекрытия в доме из газобетона, в умеренном климате можно не использовать дополнительных утеплителей.

Дерево – натуральный материал, который имеет свои недостатки. Оно подвержено горению, гниению, заражению грибками и прочими паразитами. Чтобы избежать таких негативных особенностей, рекомендуется обрабатывать балки специальными антисептическими и противопожарными составами. Не менее важно покрывать несущие деревянные балки материалами, препятствующими пересыханию дерева.

Расчет деревянных балок перекрытия

Рассчитать общую нагрузку на брусья идостаточно сложно, поэтому инженерами берется усредненный показатель суммарного предельного веса 400 кг/м². Этот предел прочности включает в себя максимально допустимую массу самих строительных конструкций и всех предметов, расположенных на полу верхнего этажа.

Расчет деревянных балок перекрытия выполняется на основании двух параметров: длины пролета и шага установки.

Пролеты более шести метров нуждаются в дополнительной опоре, поскольку дерево при такой длине провисает под своим весом и может не выдержать нагрузки.

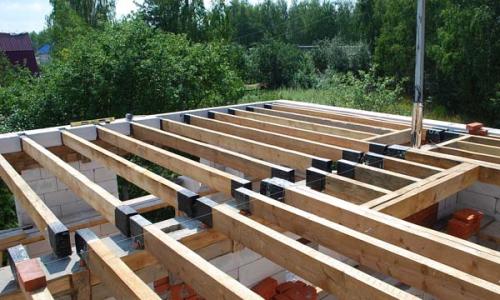

Устройство деревянного перекрытия в доме из газобетона

Газобетонные блоки – сравнительно хрупкий стройматериал. Он плохо работает с точечными нагрузками, такими как балки из древесины. Чтобы избежать разрушения, необходимо создавать, равномерно распределяющий нагрузку. Он формируется одним из двух способов:

• традиционная заливка бетона в опалубку с армирующей сеткой непосредственно на возводимой стене,
• использование U-образных газоблоков.

Второй способ более простой, потому что не нужно использовать вспомогательные материалы и сваривать арматуру. Газобетонные блоки U-образного сечения выкладываются в ряд, как и остальные газоблоки. В образовавшийся внутренний канал заливается бетонная смесь, которая и формирует армопояс. Концы балок должны быть обмотаны рубероидом и заходить в стену на 12-15 см.

Массовое строительство домов из газобетона резко повысило рентабельность производства газобетонных блоков в России, Казахстане, Узбекистане и других странах СНГ.от компании «АлтайСтройМаш» быстро окупается и имеет высокую рентабельность.
