Балки перекрытия из ОСП своими руками. Виды балок

30.09.2022 в 20:36

Балки перекрытия из ОСП своими руками. Виды балок

Отечественная классификация отличается от общепринятой европейской только названиями, линейные и физические параметры почти одинаковые.

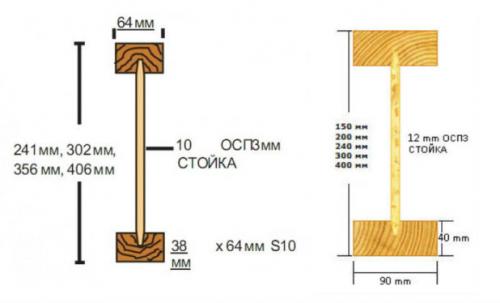

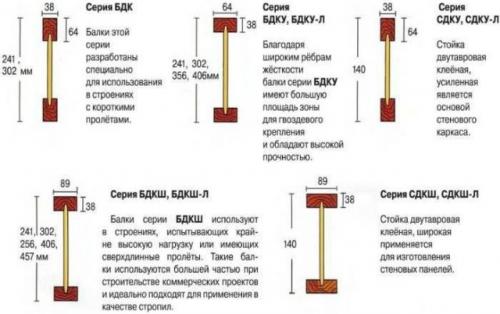

Таблица. Разновидности двутавровых деревянных балок

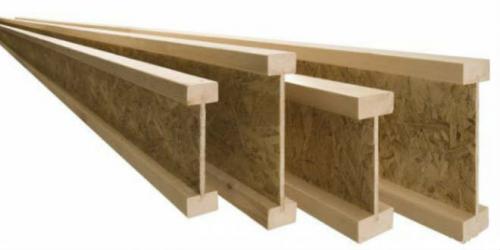

Серия балкиКраткое описание

NJ

Европейский стандарт, стойка из плиты ОСП толщиной 10 мм. Общая высота двутавра 302 мм или 241 мм, полки размером 38×64 мм.

NJH

Размер полок 64×38 мм, стойка из ОСП 3 толщиной 10 мм. За счет того, что ширина полки в два раза больше толщины, удается увеличить площадку для вбивания метизов при фиксации различных дополнительных элементов перекрытия. Эти полки можно использовать для облегчения монтажа утеплителей и инженерных систем: электрической проводки, кабелей и т. д.

NJU

Высота балки 302 мм или 241 мм, толщина плиты ОСП 10 мм. Имеет увеличенные полки размером 89×38 мм, за счет чего возрастает фактическое сопротивление усилиям на изгиб. Двутавр изготавливается по европейским стандартам.

БДК

Полки 38×64 мм, высота двутавра 302 мм и 241 мм. Рекомендуется применять для перекрытия небольших по длине пролетов, часто используются как дополнительные перемычки для увеличения жесткости конструкции и уменьшения размеров незаполненных пролетов. Аналог европейской серии NJ. Отличия – при изготовлении применяются не те клеящие составы, физические характеристики ОСП не в полной мере отвечают нормативным актам.

БДКУ

По линейным размерам похожи на европейские балки NJH, размер полок 64×38 мм. Высота балки может быть 241 мм, 302 мм, 356 мм и 406 мм. Высота выбирается с учетом исходных данным по нагрузкам и типу утеплительных материалов.

СДКУ

Полки 38×64 мм, высота 140. Стойка из ОСП толщиной 10 мм. Балки с небольшой высотой рекомендуется применять для сооружения внутренних межкомнатных перегородок.

БДКШ

Высота 241 мм, 302 мм, 256 мм, 406 мм, 457 мм, полки 89×38 мм. Могут применяться не только во время строительства частных домов, но и больших по площади коммерческих или производственных помещений.

СДКШ

Полки 89×38 мм, высота 140 мм. Легкая серия, чаще применяется как вертикальная стойка, может выдерживать значительные усилия на сжатие.

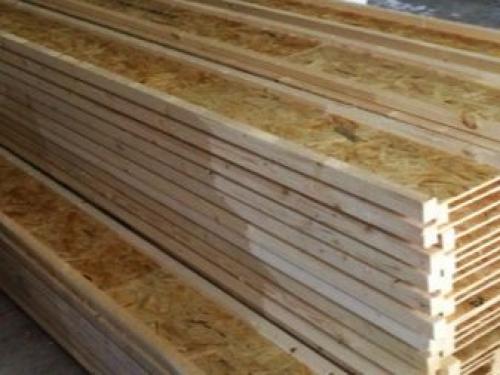

Деревянные балки перекрытия 12 метров. Двутавровые балки до 12 метров

В практике строительства домов сложилось так, что в одноэтажных домах принято устраивать чердачное перекрытие по деревянным балкам, изготавливаемым из бревна хвойных пород дерева. Такие же балки используются для установки межэтажных перекрытий и не только в деревянных или каркасных домах, но и в домах с каменными стенами, потому что не каждое строение подходит под перекрытие железобетонными плитами.

Качественные и надежные д еревянные двутавровые балки купить по низкой цене Вы можете в нашем интернет-магазине www.td-mes.ru , оставив заявку или позвонив по телефону +7 (499) 641-05-99.

Сложнее выглядят ситуации, когда в коммерческих зданиях и объектах другого назначения существуют большие пролеты, и нет возможности выставлять в помещениях дополнительные опоры или внутренние несущие перегородки. Так же сложно решить вопрос со скатными стропильными конструкциями при устройстве кровли на зданиях больших размеров. Оптимальный выход – это деревянные двутавровые балки 12 метров, которые изготавливаются из двух направляющих брусков с пропилами и полосами ОСП-3, толщиной 12 мм. Полосы ОСП-3 в нескольких вариантах ширины, служат стойками, вклеенными в пропилы между брусками. Используемый клей: Японская клеевая система Concept Smart.

 Полученные по этой технологии балки отличаются от других материалов для устройства перекрытий определенным набором свойств:

    исключительная прочность , при которой необходимо опирание деревянных балок из двутавра только на внешний контур несущих стен без дополнительных опор в пролетах шириной 12 метров;

    практически полное отсутствие усадки , искривлений, прогибов, скручиваний, растрескивания и других отрицательных явлений, неизбежных при использовании балок из массива дерева;

    небольшой вес в 5-7 килограммов на погонный метр, позволяющий устраивать перекрытия без использования специальной техники;

    устойчивость к большим нагрузкам, высокая пожарная и экологическая безопасность, подтверждение всех положительных характеристик европейскими и российскими сертификатами соответствия.

Требования, предъявляемые к деревянным перекрытиям домов:

1 .Высокая прочность.

Оптимальная жёсткость деревянного перекрытия достигается за счёт правильного монтажа деревянных балок и дополнительных элементов конструкции, а также грамотного выбора толщины настила пола и подшивки потолка. В зависимости от назначения помещения к перекрытиям предъявляются различные требования по величине полезной нагрузки. Для чердачных перекрытий данный показатель должен составлять не более 105 кг/м2. Для подвальных, цокольных и междуэтажных перекрытий допускается нагрузка до 210 кг/м2.

2. Ограничение допустимых значений прогиба под нагрузкой.

Суммарный прогиб от нагрузки на деревянные двутавровые балки составляет не более 1/240 (нормативное значение – до 1/250 для междуэтажных перекрытий). Использование балок большей высоты способствует снижению коэффициента возможного прогиба деревянного перекрытия.

3. Звукоизоляция.

Особенно важна герметизация стыков различных материалов в конструкциях междуэтажных перекрытий.

4. Теплозащита.

Необходимо утолщение теплоизоляционного слоя в перекрытиях, разделяющих помещения с существенной разницей температур (чердачных и подвальных). Согласно требований СНиП «Тепловая защита зданий» для Московской области нормативное значение коэффициента сопротивления теплопередаче составляет 4,125 м2*С/Вт.

5. Гидроизоляция.

Требование дополнительной прокладки гидроизоляционного слоя относится, главным образом, к перекрытиям, отделяющим помещения с повышенной влажностью (санузлам, ванным и душевым комнатам, саунам и т.п.).

6. Огнестойкость.

Нормативная продолжительность сопротивления деревянного перекрытия огню должна составлять не более 30 минут.

Характеристики балок перекрытия. Расчет межэтажных перекрытий

    Большая высота балки перекрытий обеспечивает меньший прогиб и более высокую жесткость пола.

    Черновой пол, который приклеивается и присверливается саморезами к балкам, обеспечивает более высокую жесткость пола и снижает вероятность появления скрипа.

    Использование настильных материалов большей толщины повышает качество полов.

    Использование перекрытий, сплошных блокировок, наложение потолков без опосредующих элементов и обвязка позволяет снизить уровень вибрации полов и улучшить общие характеристики полов.

    На качество полов оказывает влияние выбор соответствующих опор, а также правильная установка балок и вспомогательных элементов.

Балки из осб. По типу обработки древесины

Балки делятся на два типа:

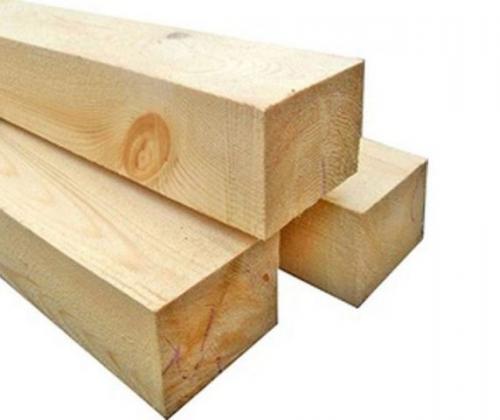

  1. Цельные . Изготавливаются из древесины лиственных или хвойных пород деревьев. Имеют ограничение по ширине пролета (не более 5 м). Преимущества – бюджетная цена, экологичность.
  2. Клееные . Прочность подобной конструкции намного выше, поэтому допустимая ширина перекрытий увеличивается до 20 м.

Различаются элементы по форме (сечению):

  1. Квадратные.
  2. Прямоугольные.
  3. Овальные.
  4. Круглые.
  5. Двутавровые.
  • Прямоугольные балки считаются лидером по частоте применения. Это сечение лучше всего подходит для любого вида перекрытий.
  • Овальное или круглое сечение имеют бревна разного диаметра. Этот материал используется для обустройства мансардных или чердачных перекрытий. Бревно также служит декоративным элементом, такой потолок не требует подшивки.
  • Квадратное сечение почти не используется, оно меньше других подогнано под эпюру внутренних усилий балки.
  • Двутавры предназначены для межэтажных конструкций.

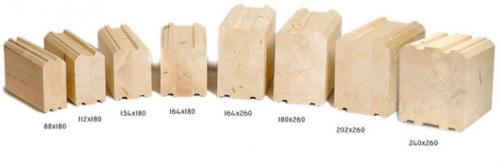

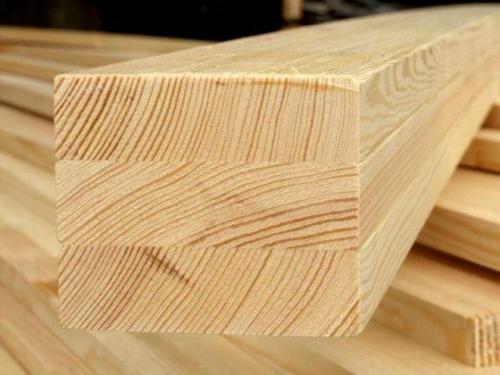

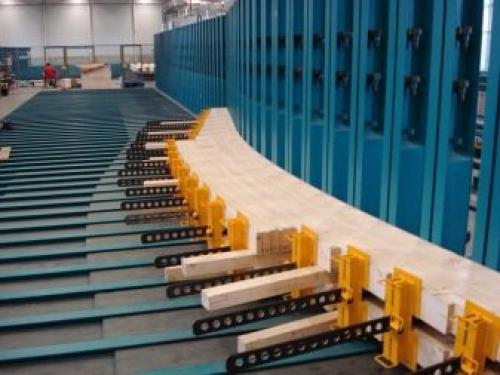

Брус клеёный

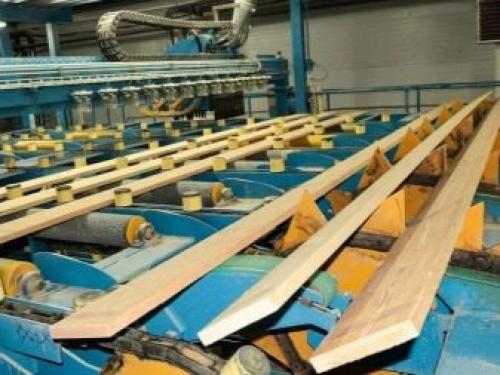

Толщина бруса зависит от количества слоев склеиваемого материала . Процесс производится методом прессования. Преимущества технологии – повышение прочности и возможность изготовить балки переменного и гнутого сечения.

Клеёный брус отлично пилится, гвоздится и режется . Кроме этого, обладает целым перечнем преимуществ:

  • небольшой вес;
  • простота монтажа;
  • возможность работать с большими пролетами;
  • пожарная безопасность;
  • долгий срок эксплуатации;
  • стойкость к деформации.

Гладкая поверхность клеёного бруса позволяет его не зашивать, создавая стильный декор помещения. Нужно отметить недостаток балок. При производстве используется клей на основе формальдегида, что снижает экологичность.

Более подробно о клеёных балках перекрытия можно прочитать в этой статье .

Фанера

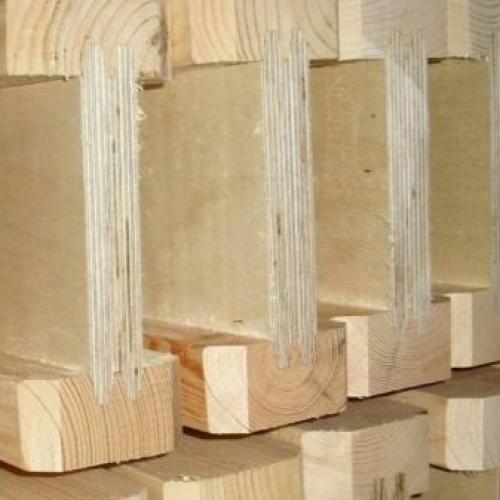

Применение фанеры позволяет исключить скручивание балки. Материал используется при изготовлении двутавровых балок перекрытия. Из фанеры выполняется заготовка, которая в конструкции служит ребром жесткости . В деревянной балке фрезеруют паз нужной формы, затем детали соединяют.

Основные характеристики :

  • размер 80 мм/200 мм;
  • длина от 1,5 м до 6 м (стандартная 3 м);
  • полка выполнена из бруса (древесина хвойная);
  • ребро жесткости – фанера березовая ФСФ 24 мм – 27 мм;
  • вес 5,5 кг/ пог. м.

Преимущества применения фанеры – экономичность сырья, хорошая несущая способность балки, отсутствие скручивания элементов. Недостатки – в материале могут встречаться небольшие пустоты, сучки или внутренние воздушные карманы.

ОСБ/ОСП

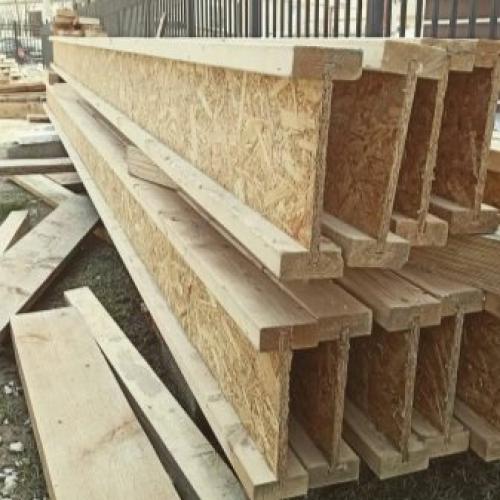

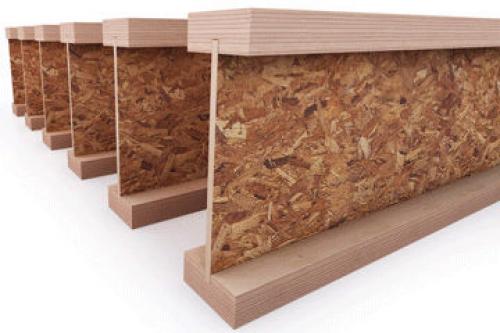

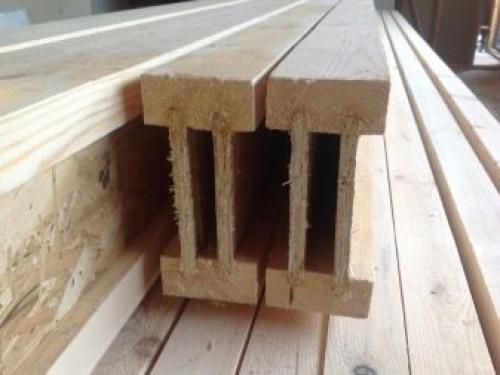

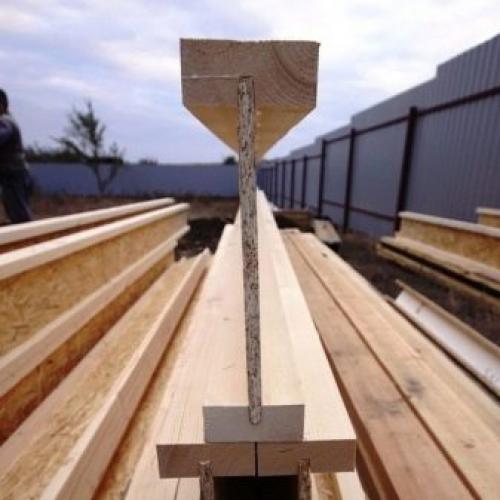

Еще один вариант – использование Н-образных балок из ОСБ/ОСП. Такие конструкции отличаются малым весом . Например, 6-метровая двутавровая балка весит не более 6 кг.

Второй плюс – подобные балки намного легче транспортировать и монтировать. Следствием является снижение затрат и уменьшение сроков ведения работ.

Самодельные двутавровые деревянные балки. Особенности производства

Двутавровая деревянная балка представлена своими производителями в России так же, как и металлическая (стальная, алюминиевая). Процесс изготовления из цельной древесины данного изделия заключается в следующем. Основанием балок считается брус из натурального дерева. ДСП, ОСБ и другие производные, изготовленные из спрессованных и склеенных опилок, не допускаются – их прочность не годится для удерживания основной несущей нагрузки. Опилочные стройматериалы можно использовать лишь в качестве подстилающей прослойки (черновой пол), а никак не для приложения основной силы тяжести, которую они бы уравновешивали свой силой упругости.

Балки перекрытия из ОСП своими руками. Виды балок

Балки перекрытия из ОСП своими руками. Виды балок 01

Подсушенные обрезные и строганые доски пропиливают согласно чертежу. Из получившихся заготовок выставляют двутавр – вертикальная перемычка (она здесь самая толстая в конструкции), верхняя и нижняя горизонтальные перекладины (полки). Отверстия в полке для крепежа настила мастер просверливает самостоятельно. Для этого в верхней и нижней планках с помощью фрезерного станка выполняют пропил по толщине стойки (примыкающей стенки).

Балки перекрытия из ОСП своими руками. Виды балок 02

Пазы заполняются клеевым составом – например, столярным клеем, в роли которого работает эпоксидный, так как он наиболее дешёвый. Использовать клей типа «Момент-1» небезопасно – он изготавливается из сильно пахнущих и горючих нефтепродуктов, чьи испарения образуют с воздухом взрывоопасное пространство и вредно влияют на людей как производящих монтаж таких полов (перекрытий), так и впоследствии проживающих в данном месте, да и дорог такой метод в строительстве. При этом ширина паза выбирается таким образом, чтобы стойка-перемычка зашла в него с некоторым усилием, а не гуляла свободно. Центральную стенку вводят до упора в нижнюю канавку. Поверх накладывают зеркально вторую такую же горизонтальную «полку».

Балки перекрытия из ОСП своими руками. Виды балок 03

Балки перекрытия из ОСП своими руками. Виды балок 04

При помощи пресса или струбцин конструкцию зажимают, и оставляют её до затвердевания клея (эпоксидного состава). Монтаж можно производить только через сутки с момента окончания сборки последнего склеиваемого двутаврового элемента. Для гарантированного склеивания в установленные сроки используют воздушную камеру с подогревом, температура которого не превышает 40 градусов.

Для повышения значения несущей нагрузки дополнительно подклеивают продольные тонкие рейки – со всех четырёх сторон: две сверху по разные стороны от перемычки, и такие же две в нижней части. Все элементы двутавра строго параллельны друг другу, равны по длине и жёстко зафиксированы. От простой конструкции составная отличается следующими особенностями. Можно использовать клеёный брус. Он стоит дороже, так как сам склеен из полос цельной массивной древесины (например, доска или плоская рейка с прямоугольным сечением). Благодаря проклеенным продольным швам такой стройматериал заметно противостоит скручивающей деформации, возникающей в полученном деревоматериале со временем.

Балки перекрытия из ОСП своими руками. Виды балок 05

Балки перекрытия из ОСП своими руками. Виды балок 06

Экономия древесины при изготовлении конструктивных элементов и при монтаже перекрытия очевидна – брус не приходится «достраивать», подкладывать под него тонкие деревяшки и куски фанеры под приподнявшиеся от коробления участки, пытаясь заполнить просветы. К тому же полы с лагами из двутавра, в котором применялся именно клеёный брус или фанера, не скрипят, не передают звуки и лишние колебания вниз, на потолок предыдущего этажа, особенно когда всё перекрытие сделано деревянным.

Балки перекрытия из ОСП своими руками. Виды балок 07

Балки перекрытия из ОСП своими руками. Виды балок 08

Схема действий при выделке деревянного двутавра здесь следующая.

  • Листы фанеры или клеёный брус распиливают при помощи пилы-циркулярки на элементы, сверившись по чертежу такой конструкции.
  • С помощью фрезера в брусе осуществляют пропил вдоль всей его протяжённости. Он, как и в предыдущей инструкции, соответствует толщине стенки-перемычки. Пропилы заполняются эпоксидным клеем.
  • Стенку, как и в предыдущем случае, вводят в пропил нижней конструкции , затем – напротив – надевают на неё верхнюю, перевернув её пропиленной стороной вниз.

Балки перекрытия из ОСП своими руками. Виды балок 09

Ставят под пресс или зажимы полученные элементы, затем оставляют сборки на просушивание при умеренно повышенной температуре. В обоих случаях получившийся двутавр находит своё применение.

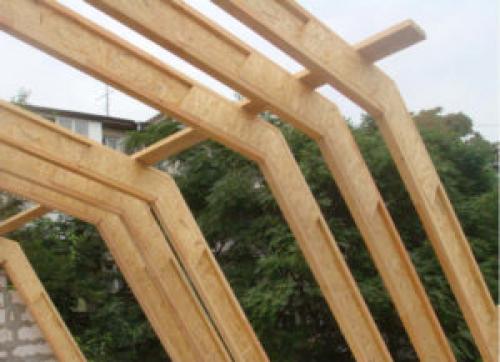

Стропила из осб своими руками. Как сделать деревянные двутавровые балки перекрытия своими руками — пошаговая инструкция

Стропила из осб своими руками. Как сделать деревянные двутавровые балки перекрытия своими руками — пошаговая инструкция

Стропила из осб своими руками. Как сделать деревянные двутавровые балки перекрытия своими руками — пошаговая инструкцияТакие опорные элементы широко применяются в строительной сфере, особенно при обустройстве различных перекрытий. В продаже имеется несколько вариантов двутавровых балок, в производстве которых используется «чистая» древесина и материалы на ее основе. Средняя цена – 230 руб/п.м. – довольно приемлемая для большинства индивидуальных застройщиков.

Но есть ряд вопросов, которые наводят на мысль – а не проще ли изготовить деревянный двутавр своими руками? Во-первых, не возникнет проблемы с его транспортировкой, во-вторых, с подгонкой по месту установки. Ведь придется довольствоваться лишь тем, что предлагает рынок.

Как организовать самостоятельное «производство» деревянных двутавровых балок, что учесть – тема предлагаемой статьи.

Стропила из осб своими руками. Как сделать деревянные двутавровые балки перекрытия своими руками — пошаговая инструкция

Объяснять читателю отдельные нюансы изготовления балок двутавровых бессмысленно. Например, как сделать своими руками пазы для установки стоек. У каждого хозяина свой инструмент (цепная пила, фрезы или иное) и методика.

Но несколько замечаний общего плана лишними не будут:

  • Даже для перекрытий один и тот же двутавр использовать не стоит. Необходимо сделать точный расчет нагрузок. Деревянные балки имеют небольшой вес, но вот какой они сами способны выдержать? Поэтому если сборка и ведется своими руками, то определение оптимальных параметров двутавровой опоры лучше доверить профессионалу.
  • Перед началом «конструирования» все образцы из древесины следует высушить. Еще неизвестно, где и при каких условиях материал хранился до того, как был куплен. Несоблюдение этой рекомендации может привести к тому, что смонтированная двутавровая балка через некоторое время деформируется.
  1. Выбор материала
  2. Брус
  3. Стойка
  4. Клей
  5. Особенности изготовления двутавровой деревянной балки

Выбор материала

Понятие древесина – общее. Что именно целесообразно использовать при изготовлении своими руками двутавровых балок?

Стропила из осб своими руками. Как сделать деревянные двутавровые балки перекрытия своими руками — пошаговая инструкция

Практика показывает, что лучше, если он будет клееный (о его характеристиках и преимуществах читайте здесь). Такие заготовки менее всего подвержены деформации. Если почитать различные описания готовой продукции, то практически все производители уверяют потенциального покупателя, что их строй/материал (наряду с другими достоинствами) не впитывает жидкости, следовательно, не разбухает и не гниет. Хотя даже далекий от этой сферы человек прекрасно понимает, что как ни обрабатывай древесину, полностью исключить влагопоглощение невозможно.

Стропила из осб своими руками. Как сделать деревянные двутавровые балки перекрытия своими руками — пошаговая инструкция

Немаловажен и вопрос о породе. Автор не собирается заниматься агитацией, а предлагает лишь вспомнить, как строили наши предки. Наиболее проблемная часть любого сруба – нижний венец. Его нужно было максимально оградить от воздействия влаги. Поэтому для него всегда брали лиственницу. Это дерево, в отличие от других хвойных пород, содержит не просто смолу, а особую. Она придает материалу уникальные свойства. Например, при намокании древесина становится только прочнее. Ну а что именно использовать – на усмотрение домашнего мастера.

Практика малоэтажного строительства показывает, что наиболее используемые типоразмеры двутавровых балок следующие:

Стропила из осб своими руками. Как сделать деревянные двутавровые балки перекрытия своими руками — пошаговая инструкция

Остается добавить, что минимально допустимое сечение бруса (мм) – 35 х 25. И это лишь для опалубки. Если использовать такой двутавр в качестве перекрытия, то заготовки придется монтировать как можно плотнее, а это – повышенный расход древесины. Следовательно, брус необходимо брать большего сечения.

Стойка

Основных вариантов два – из многослойной фанеры или ОСВ. Хотя в продаже встречаются двутавровые балки и других исполнений, для изготовления своими силами лучше ориентироваться на эти материалы. Предпочтительнее ОСВ, так как они обеспечат большую прочность и долговечность конструкции благодаря особому структурному составу и технологии производства.

Как правило, на это мало кто обращает внимание. Хотя все клеи отличаются друг от друга, в том числе, и токсичностью. Вот это и следует учесть. При выборе средства нужно ознакомиться с его составом, особенно если предполагается монтаж перекрытий из двутавровых балок в жилом строении. Рекомендация простая – чем меньше «химии», тем лучше.

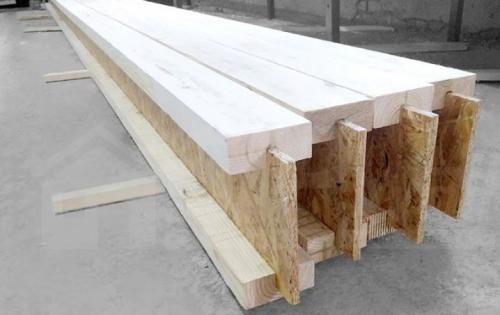

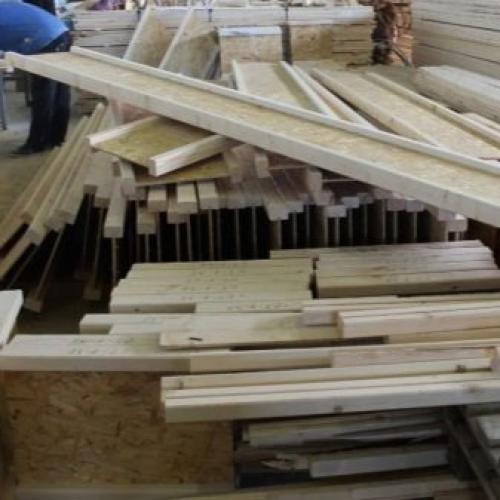

Двутавр из досок. Виды деревянных двутавровых балок

Для изготовления двутавровой балки используется брус, а для перегородки – плиты OSB или фанера. Детали изделия склеивают специальным клеящим раствором для несущих конструкций. В зависимости от характера используемого материала различают следующие виды изделий:

  1. Двутавровые балки из фанеры и цельного бруса – для них в основном применяют древесину хвойных пород, так как она более устойчива к гниению и грибкам. Брус обязательно высушивают, так как влажная древесина со временем сильно деформируется. Доска, как правило, не достигает длины более 4–6 м. Однако прямо на месте строительства можно удлинять элементы, скрепляя двутавры между собой на болты с гайками.
    Двутавр из досок. Виды деревянных двутавровых балок
  2. Двутавровые фанеродеревянные клееные балки выполняются из клееного бруса. Преимущество этого материала состоит в полном отсутствии усадки. Такую доску склеивают из фрагментов, уложенных в разном направлении. Это не позволяет изделию отводить влагу, как цельный брус, но зато обеспечивает сохранность формы и точность геометрических размеров. Кроме того, длина готового изделия для перекрытия может достигать 12 м. Сохраняют все свойства древесного материала: балки прекрасно подвергаются резке, распилу, обеспечивают надежное крепление.
    Двутавр из досок. Виды деревянных двутавровых балок

Помимо материала, пользовательские характеристики деревянных двутавровых балок обеспечивают и размеры, и конструкция. По этим признакам изделия разделяют на несколько серий:

  • серия БДК – клееные деревянные двутавровые балки, используются при сооружении коротких пролетов;
  • БДКУ – усиленная конструкция для перекрытий, здесь используется более широкая полочка, балка выдерживает более высокие нагрузки и используется на длинных пролетах;
  • БДКШ – это деревянные двутавровые балки перекрытия и стропильной системы с очень длинными пролетами, в изделии ширина полки достигает 89 мм, что обеспечивает способность выдерживать очень высокие нагрузки;
  • СДКУ – усиленная стойка, она используется не для перекрытий, а для сооружения стенового каркаса;
  • СДКШ – стойка с более широкой полкой, двутавровую конструкцию применяют для стеновых панелей.

Двутавр из досок. Виды деревянных двутавровых балок

Все варианты относятся к конструктивным материалам, то есть могут быть использованы для строительства несущих конструкций. Чаще всего они находят применение при сооружении каркасных домов, где важно не увеличивать нагрузку на стены и фундамент.
