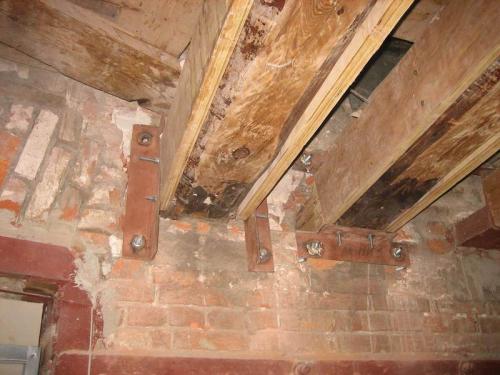

Когда нужно усиливать деревянные балки перекрытия. Усиление деревянного перекрытия – способы укрепить потолочные и балки второго этажа

Когда нужно усиливать деревянные балки перекрытия. Усиление деревянного перекрытия – способы укрепить потолочные и балки второго этажа

Основным элементом чердачных и межэтажных перекрытий во многих частных домах является деревянная балка. Срок службы перекрытий из дерева ограничен ввиду свойств древесины,особенно, если она была плохо обработана или подвергалась нагрузке и воздействию влаги.

В следствие таких факторов балка перестает справляться с возложенной на нее функцией (возможно провисание, прогиб, искривление) и потребуется усиление деревянных балок перекрытия.

Помимо повреждений и утраты несущей способности балок пола и потолка (лаг, прогонов), укрепление может быть продиктовано увеличением нагрузки на перекрытие.

Когда нужно усиливать деревянные балки перекрытия

• плохое состояние балочной конструкции . Является следствиемповреждение древесины. Повышенная влажность, перепады температуры, деятельностьразличных вредителей (жуков короедов), растрескивание – все это приводит кдеформированию балки перекрытия;

• снижение несущей способности . Под собственным весом,постоянной и переменной нагрузкой балки перекрытия могут прогибаться. Согласнонормативам, если прогиб находится в пределах 1:300, то беспокоится не о чем.Например, если балка длиной 2500 мм. прогнулась на 10 мм. это соответствуетнормальному значению прогиба. Если показатель прогиба больше – ее следуетусилить;

• необходимость увеличения несущей способности балки .Связанная, например, с перестройкой чердака под мансарду или жилое помещение.Такая перестройка приведет к увеличению постоянных и переменных нагрузок наперекрытия второго этажа, что автоматически требует изменения сечения установленныхдеревянных балок.

В пределах статьи будут приведены несколько распространенных способов усиления перекрытия (ремонт, реконструкция). Но, точно ответить на вопрос, как усилить деревянные балки перекрытия может только профессионал и только после анализа состояния конструкции. Ведь в каждом случае решение будет индивидуально.

Воспользовавшись таблицей можно получить представление отом, какое сечение должно быть у балки при определенной нагрузке.

Допустимое сечение балок при нагрузке

Материал подготовлен для сайта moydomik.net

Способы усиления деревянных балок перекрытия

Основные типы и методы усиления деревянных перекрытий приведены в порядке увеличения трудозатрат и длительности на выполнение работ.

Тип усиления без изменения условий работы

Усиление деревянными накладками

Способ применяется в том случае, когда дерево повреждено.Накладки устанавливаются с двух сторон от балки из бруса (по бокам или сверху иснизу), максимально плотно к ней и скрепляются (затягиваются) насквозь болтом.При этом важно обработать поврежденный участок и накладки противогрибковымраствором. В критическом случае, если участок поврежден сильно – его лучшеудалить. Чтобы усилить балку нужно крепить накладку по всей ее длине.

Усиление пролетов металлическими накладками (пластинами) или прутковыми протезами

Стальные пластины используются вместо деревянных, описанныхвыше. Металл также нужно обработать антикоррозионным раствором. Схемаустройства показана на рисунке.

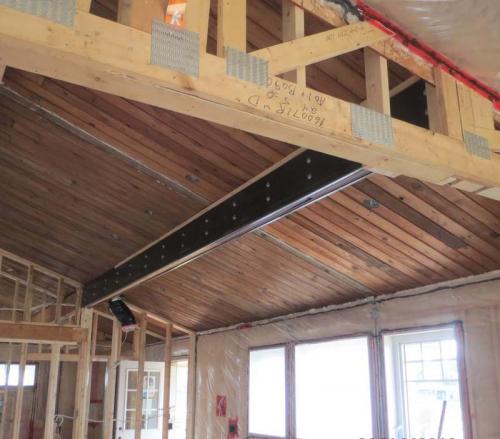

Усиление пролетов балок металлическими накладками и прутковыми протезами

Усиление перекрытия углеволокном (углепластиком)

Современная технология усиления (армирование углеродным волокном). Углеволокно (ленты, листы, пластины, нити, ткань) наклеивается внесколько слоев, пока не будут достигнуты требуемые показатели жесткости балки.Удобство работы и легкость материала приводят к тому, что углепластикприобретает популярность как эффективное средство для восстановления балок и строительных конструкций.

Ниже приведена схема армирования (усиления) балок перекрытия углеволокном.

Провисли балки перекрытия. Как устранить прогиб чердачных балок? (2 отличных способа, после которых: «Как будто ничего и не было!»)

Добрый день, уважаемые гости!

В феврале этого года, я публиковал статью "Расчет деревянной балки на прогиб", где простым языком на примере выбранной балки описал расчет и в конце статьи привел табличку с предельными прогибами балок по эстетико-психологическим показателям. Но, что это такое?

Дело в том, что дерево обладает достаточно хорошей прочностью, но оно очень гибкое. Такая балка способна держать приличную нагрузку, но очень сильно прогибаться, что хозяину будет действовать на нервы и казаться, что потолок вот-вот упадёт. Именно для этих целей и введены нормы (СНиП) по допустимому прогибу с точки зрения эстетики и психологии человека.

Величина провиса очень сильно зависит от величины пролета и от приложенных к балке нагрузок. Чердак заполняется хламом за несколько лет и получается так, что мы не рассчитывали на ту нагрузку, которая уже по факту действует на наши балки или вовсе не рассчитывали ничего, а установили балки "на глазок".

Теперь о том, как же устранить прогиб чердачных балок, да еще и без постоянных подпорок и колон со стороны жилого этажа?

Первым делом, нам нужно расчистить чердак от хлама. А здесь можно найти для себя кучу полезных вещей, забытых 10, а то и 20 лет назад :-)))

Далее, аккуратно выравниваем провисшие балки с помощью временных подпорок снизу. Многие используют домкраты, но вполне возможно это сделать и с помощью клиньев. Если прогиб по всему потолку, то выравниваем его с помощью поперечного бруса и нескольких подпорок:

В реставрации перекрытий есть варианты, когда деревянные балки заключаются в металлические каркасы, сваренные из уголков, или армируются стальными полосами, но описываемые в статье способы предполагают устранение прогиба без использования металлоконструкций.

Ниже, привожу разрез нашего чердачного помещения:

Итак, способ №1 — Организация ферм

Здесь имеется несколько вариантов (А и Б).

Вариант А. Исключаем полезное пространство чердака и увеличиваем жесткость деревянных перекрытий и стропильной системы за счет подкосов и стоек.

Легко можно выполнять конструкцию без подкосов — с одной центральной стойкой. Подобные фермы обладают очень хорошей жесткостью и такие перекрытия уже не провиснут. Таким образом, мы убираем прогиб не колонной или стойкой снизу, а благодаря ферме на чердаке.

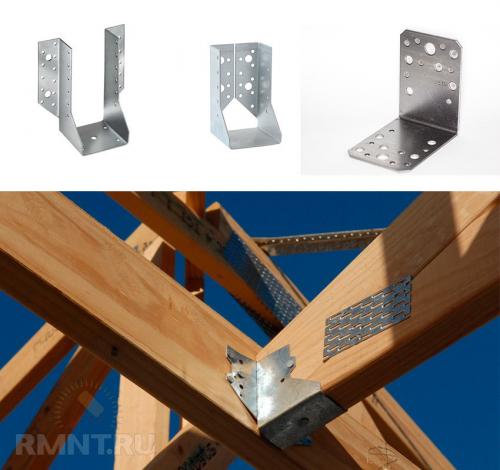

Все узлы крепления стандартные и в них используются:

• гвоздевые пластины;
• перфорированные пластины с усиленными саморезами;
• глухари;
• гвозди с загибом острия с обратной стороны.

Подпорки под балки перекрытия. Усиление балок перекрытия: когда оно необходимо

Основой любого строительства является точный и скрупулезный расчет. Он гарантирует стабильно успешную эксплуатацию здания, максимально длительный срок службы любых деревянных, металлических и бетонных элементов, комфортное проживание в стенах дома его обитателей. Но жизнь, как известно, непредсказуема и любит вносить в наши планы собственные коррективы. В результате мы сталкиваемся с тем, что насущно необходимым становится усиление перекрытий. Самыми распространенными поводами для такого шага признаны следующие моменты.

• Деревянная конструкция перекрытия утратила свои качества. Проще говоря, износилась. Влажность оказалась нерасчетной, времени прошло достаточно много, вредители проявили повышенную активность, стены и прочие составляющие подверглись неожиданным температурным перепадам – вариантов может быть множество. Частный случай – изначально не слишком качественная древесина, пошедшая на изготовление балок. К сожалению, этот вариант не так уж редок. Результат один: несущая способность конструкции снижается, и строение нуждается в усилении деревянных балок перекрытия. Проверка на срочность манипуляций проста: если балка при длине в 2,5 метра прогнулась под собственным весом на 1 сантиметр – это норма. Если прогиб превышает этот показатель, элемент конструкции нужно усилить.
• Балка из древесины нуждается в усилении по «личным» требованиям. К примеру, вы решили из чердака сделать мансарду или даже полноценную жилую комнату. Нагрузки на перекрытие второго этажа обязательно возрастут. А значит, требуется изменение сечения удерживающих его деревянных балок.

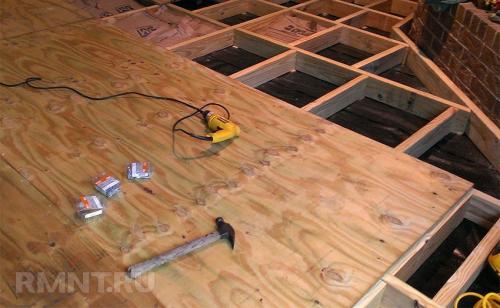

Усиление деревянных балок перекрытия фанерой. Усиление балок перекрытия: когда оно необходимо

Основой любого строительства является точный и скрупулезный расчет. Он гарантирует стабильно успешную эксплуатацию здания, максимально длительный срок службы любых деревянных, металлических и бетонных элементов, комфортное проживание в стенах дома его обитателей. Но жизнь, как известно, непредсказуема и любит вносить в наши планы собственные коррективы. В результате мы сталкиваемся с тем, что насущно необходимым становится усиление перекрытий. Самыми распространенными поводами для такого шага признаны следующие моменты.

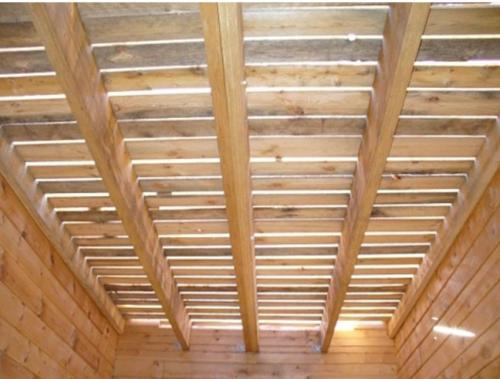

Конструкция из балок

• Деревянная конструкция перекрытия утратила свои качества. Проще говоря, износилась. Влажность оказалась нерасчетной, времени прошло достаточно много, вредители проявили повышенную активность, стены и прочие составляющие подверглись неожиданным температурным перепадам – вариантов может быть множество. Частный случай – изначально не слишком качественная древесина, пошедшая на изготовление балок. К сожалению, этот вариант не так уж редок. Результат один: несущая способность конструкции снижается, и строение нуждается в усилении деревянных балок перекрытия. Проверка на срочность манипуляций проста: если балка при длине в 2,5 метра прогнулась под собственным весом на 1 сантиметр – это норма. Если прогиб превышает этот показатель, элемент конструкции нужно усилить.
• Балка из древесины нуждается в усилении по «личным» требованиям. К примеру, вы решили из чердака сделать мансарду или даже полноценную жилую комнату. Нагрузки на перекрытие второго этажа обязательно возрастут. А значит, требуется изменение сечения удерживающих его деревянных балок.

Сколько нужно балок на перекрытие. Конструкция деревянного перекрытия

Деревянное перекрытие уступает по показателям прочности и жёсткости железобетону, поэтому его устраивают в жилых домах до четырёх этажей. Изготавливают балки из леса хвойных пород (сосна, ель, пихта и т. д.). Длина балок чаще всего составляет 5–6,5 м. В каменных зданиях балки укладывают на расстоянии (по оси), кратному размеру кирпича или блоков.

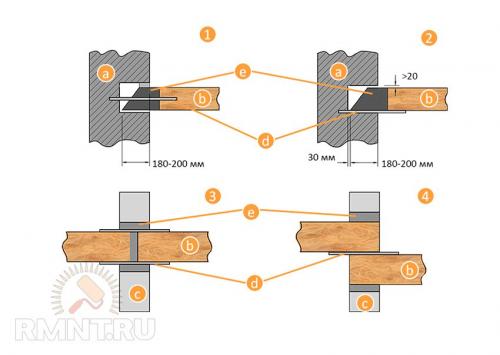

1. Глухая заделка. 2. Открытая заделка. 3. Соединение балок встык. 4. Соединение балок вразбежку. a — кирпичная стена, b — балка, c — внутренняя опора, d — накладка металлическая e — гидроизоляция

В наружные каменные стены балки заделываются глухим и открытым способом. Не зависимо от способа заделки необходимо предусмотреть меры по предотвращению конденсации паров воздуха в гнёздах стен. Это происходит при их толщине менее чем в два кирпича. В более толстых стенах конденсат в гнёздах не образуется.

Глубина гнезда для опоры балки в каменных зданиях, исходя из прочности кладки на сжатие, принимается 0,6–0,8 h (h — высота балки). Минимально допустимый размер опоры составляет 150 мм. Обычно он принимается 180–200 мм. При этом балка не должна доходить до стены на 3–6 см, чтобы обеспечить доступ воздуха к её торцу.

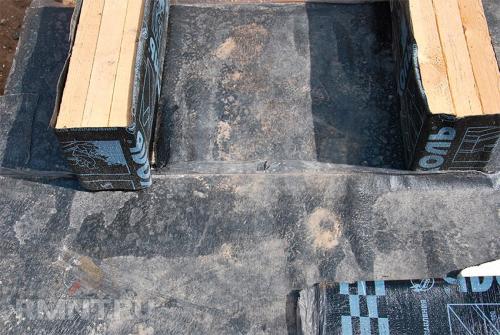

Балки перекрытия пропитываются антисептическими составами , а конец обязательно изолируется двумя слоями гидроизоляции (толь, пергамин). Место между стеной и боковой поверхностью балки заполняется раствором.

Каждую третью балку необходимо соединить анкером с наружной стеной. Анкер одним концом заделывается в стену, дугой конец крепится к балке. Между собой они тоже соединяются при опоре на внутренние стены.

Черновой пол настилается двумя способами:

1. Щиты или доски укладываются на черепные бруски при помощи накладных планок.
2. Сплошная укладка щитов (досок) непосредственно на черепные бруски.

Балки и лаги подбиваются снизу щитами из тонкой доски, ГКЛ, ГВЛ, ОСП или другими листовыми материалами. Стелется мембранная изоляция, на которую укладывается тепло- и звукоизоляционный слой. Это может быть насыпной, плитный или рулонный утеплитель, закладываемый между балками.

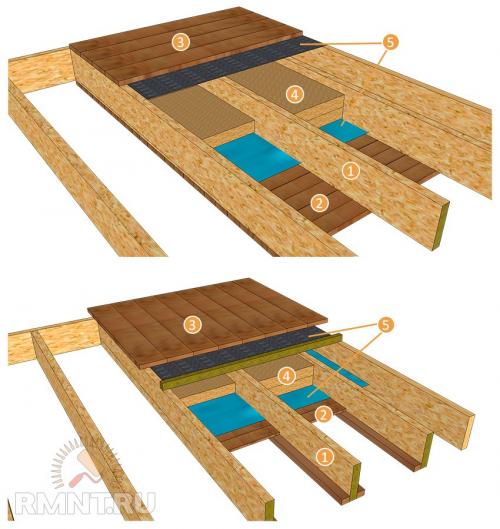

1. Балки перекрытия. 2. Подшивка. 3. Черновой пол. 4. Утеплитель 5. Пароизоляция

На теплоизоляции также устраивается слой пароизоляции. Далее производится устройство чистого пола, который может крепиться к лагам или непосредственно к балкам. Лаги укладываются на балки перекрытия. Между утеплителем и верхним краем балок оставляется зазор для доступа воздуха к деревянным конструкциям перекрытия.

Покрытие пола и потолка зависит от эксплуатационных показателей помещения и дизайнерского решения интерьера. По деревянным балкам можно делать практически любой пол (дощатый, паркет, линолеум, керамическая плитка и т. д.).

Балки друг к другу крепятся с помощью специальных металлических изделий.

Как усилить балки перекрытия. Наращивание площади сечения балки

Одним из самых популярных способов укрепления балок перекрытий является наращивание их сечения установкой дополнительных деревянных накладок. В основном этот способ применяется в случаях, когда материал балок становится рыхлым вследствие естественного старения или же в результате жизнедеятельности жуков-древоточцев.

Увеличение площади сечения достигается установкой накладок из дерева толщиной не менее 50 мм на ослабленном или повреждённом участке. Отдельные специалисты утверждают, что имеет смысл лишь увеличение сечения по горизонтальным сторонам, то есть сверху и снизу балки, а наращивание толщины изделия по ширине не даёт полезного эффекта.

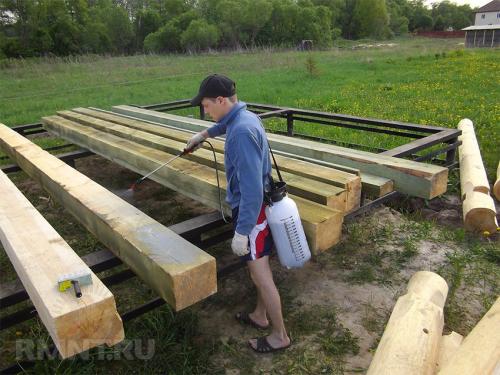

Перед установкой накладок, как и в случае с другими работами по укреплению балок, следует обработать ослабленные участки противогрибковыми средствами. После противогрибковой обработки нужно снизить до минимума уровень прогиба при помощи домкратов. Непосредственно монтаж накладок эффективнее осуществлять по всей длине балки. Прикрепление осуществляется при помощи болтов или шпилек насквозь.

В качестве усиливающего элемента можно использовать не только дерево, но и металл. В таком случае используются швеллеры или металлические полосы. Последние менее надёжны, чем швеллер, и могут применяться только для усиления небольших участков повреждённых балок.

Усиление пролёта балки с помощью металлических накладок производится по такому же алгоритму, как и в случае накладок из дерева, однако при этом имеет некоторые особенности. В частности, перед установкой металлические накладки обрабатываются антикоррозийным составом. Кроме того, между металлическими и деревянными частями следует устроить гидроизоляционный слой.
