Деревянные перекрытия в доме из газобетона между этажами. Методы обработки древесины и установка несущих балок

18.03.2022 в 08:15

Деревянные перекрытия в доме из газобетона между этажами. Методы обработки древесины и установка несущих балок

Древесное сырье имеет некоторые недостатки, для их устранения материал обрабатывают:

Нанесение восковой пропитки на древесину

  • специальными пропитками от гниения, грибка, плесени;
  • растворами, препятствующими проникновению влаги;
  • жаростойкими средствами , снижающими уровень воспламеняемости дерева.

Стальные элементы конструкции нужно обработать антикоррозийными смесями.

Монтаж несущей конструкции начинается с укладки силовых балок с шагом не более 1 метра на стены с заходом на них более 15 см.

Крайние деревянные балки устанавливают в первую очередь. При помощи длинной доски, поставленной торцом, их выводят по уровню. Они не должны плотно соприкасаться со стенами, а иметь зазор 3–4 см, который позже заполняется утеплителем.

Остальные балки монтируют горизонтально по уровню крайних. Если опоры имеют недостаточную длину, их можно нарастить тем же материалом. Бруски соединяют болтами внахлест 0,5–1 метр. Такое крепление считается надежным.

Брус крепится к армопоясу анкерными пластинами. Торцы брусьев обрезают под углом примерно 70° для лучшего выхода влаги. Дерево промазывают антисептиком и жаропрочной пропиткой. Вещества на масляной основе и краску для этих целей использовать не рекомендуется. Они нарушают процесс естественного испарения влаги.

Заходящие за стену части брусьев обмазывают битумной мастикой и обматывают рулонным рубероидом в несколько слоев. Внешние торцы утепляют пенополистиролом.

Деревянные перекрытия в доме из газобетона между этажами. Методы обработки древесины и установка несущих балок

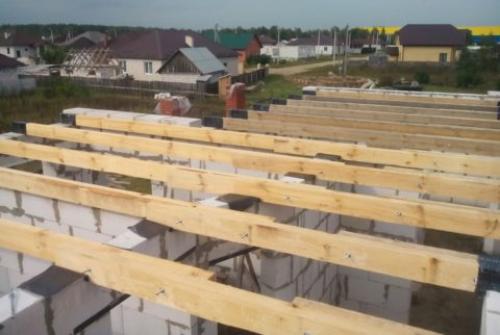

Установка балок перекрытия

Для утепления пустоты между балками заполняют газобетонными блоками или кирпичом с зазорами между разными материалами в 2–3 см. В пустоты забивают минеральную вату. Она не дает дереву отсыреть, предотвращает появление конденсата.

Опирание деревянных балок на газобетон. Особенности монтажа деревянных балок перекрытий в газобетонном доме

Основной несущий элемент любых деревянных перекрытий – это брус, толстая обрезная доска, поставленная на ребро, или двутавровая балка. Будем называть его просто балкой. Она принимает на себя основную нагрузку и передает её на стены.

Определение сечения балки

Проектируя перекрытие дома из газобетона, в первую очередь следует рассчитать сечение балок в соответствии с планируемой нагрузкой как от самой конструкции, так и от веса мебели, предметов обстановки и людей.

При крупномасштабном строительстве специалисты выполняют расчеты, учитывая прочность и жесткость материала. В частном же домостроении допускается приблизительный подбор по следующей таблице. В ней приведены рекомендуемые размеры балок при шаге между ними 0,6 метра.

Таблица подбора сечения для балок перекрытия

Обратите внимание! Длина пролета не должна превышать 6 метров, а максимально допустимый шаг укладки балок – 1,2 метра. При увеличении шага сечение балок должно пропорционально увеличиваться.

Опирание деревянных балок на газобетон. Особенности монтажа деревянных балок перекрытий в газобетонном доме

Сращивание балок по длине допускается производить только на несущих стенах

Технология монтажа

Строя дом из газобетона, перекрытия нужно планировать заранее. Это связано с хрупкостью блоков, с их недостаточной прочностью на сжатие. Они могут не выдержать точечной нагрузки и раскрошиться под концами несущих балок.

Опирание деревянных балок на газобетон. Особенности монтажа деревянных балок перекрытий в газобетонном доме

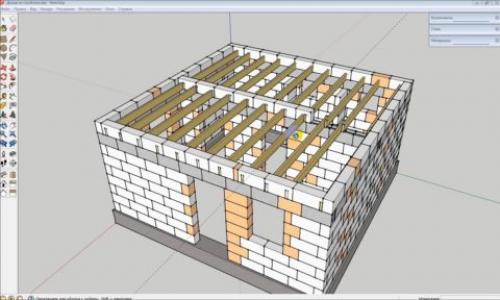

Проект укладки балок перекрытия

Поэтому, на уровне будущих перекрытий устраивается монолитный армирующий железобетонный пояс. Именно на него и будут опираться балки, для крепления которых в армопояс при заливке закладываются металлические пластины или анкера.

Опирание деревянных балок на газобетон. Особенности монтажа деревянных балок перекрытий в газобетонном доме

Устройство армированного бетонного пояса

Совет. Если это не было сделано, балки можно фиксировать к железобетонному основанию стальными уголками с помощью дюбелей. В любом случае весь металлический крепеж должен быть с антикоррозионным покрытием.

Схематично технология монтажа балок перекрытия в газобетонном доме выглядит так:

  • Балки нарезаются по длине с учетом того, что глубина их опирания на стены должна быть не менее 12-15 см. То есть, при длине пролета 200 см длина балки составит 225-230 см.
  • Торцы балок срезают под углом 60-70 градусов, чтобы обеспечить к ним свободный доступ воздуха.

Опирание деревянных балок на газобетон. Особенности монтажа деревянных балок перекрытий в газобетонном доме

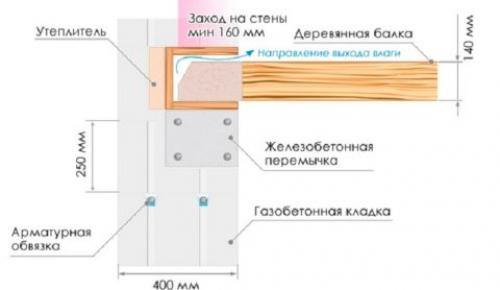

Схема монтажа балки

  • Готовые элементы обрабатываются антисептическими и антипиреновыми составами для защиты от гниения и возгорания.

Это важно! При использовании пропиток на масляной основе ими нельзя покрывать торцы, так как они закроют поры в древесине и не позволят ей «дышать».

  • Несущие элементы укладываются на стены на слой гидроизоляции, в качестве которой могут выступать рубероид, толь, линокром. Или обмазочные материалы – битум, гидроизол.
  • Между опорной частью балки и стенками ниши, в которую она укладывается, должен оставаться зазор в 2-3 см с каждой стороны.

Перекрытие второго этажа в доме из газобетона. Виды перекрытий для дома из газоблоков

Перекрытие второго этажа в доме из газобетона. Виды перекрытий для дома из газоблоков

Существуют разные конструкции перекрытий для дома из газобетонных блоков, которые отличаются друг от друга степенью прочности и жесткости, а также весом и сложностью изготовления. Для того, чтобы уверенно определять, какие перекрытия лучше для дома из газобетона, надо иметь достаточно точное представление о его конфигурации и условиях эксплуатации. однако, потребуется знание вариантов конструкции перекрытий, которые могут быть использованы в процессе постройки.

Перекрытия в доме из газобетона могут быть выполнены в разных конструкционных видах, с использованием соответствующих материалов. Особо распространены следующие варианты:

  • деревянные балки с настилом из досок;
  • монолитные и сборно-монолитные перекрытия;
  • готовые железобетонные плиты-пустотки;
  • газобетонные плиты.

Все эти конструкции отличаются по способу сборки и используемому материалу, что придает им собственные эксплуатационные качества. Рассмотрим их внимательнее:

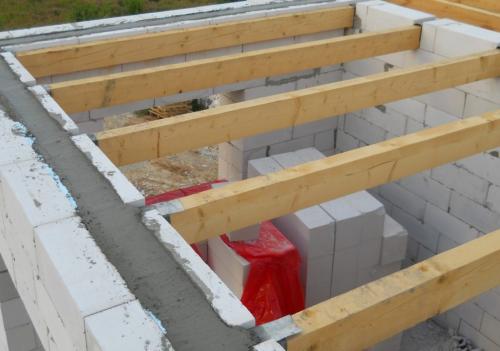

Деревянные перекрытия

Перекрытие второго этажа в доме из газобетона. Виды перекрытий для дома из газоблоков

Деревянные горизонтальные плоскости в частном доме из газоблоков — это недорогой и удобный способ изготовления перекрытий. Они обладают важными преимуществами:

  • малый вес;
  • простота монтажа;
  • высокая скорость сборки (нет нужды выжидать, когда материал наберет конструкционную прочность);
  • возможность точечного ремонта (прогнившую или потрескавшуюся балку можно заменить, не меняя всю конструкцию).

Еще одним достоинством деревянных перекрытий является низкая стоимость, что часто становится основным определяющим фактором. Однако, у подобных конструкций есть и недостатки:

  • древесина нестабильна, склонна к короблению или гниению;
  • материал горюч, что требует дополнительной обработки и принятия мер предосторожности;
  • существует ограничение по длине пролетов (не более 6 м), чтобы избежать чрезмерного прогиба под нагрузкой;
  • в регионах с возможными сейсмическими проявлениями интенсивностью свыше 8 баллов, деревянные перекрытия допустимы только в домах не более 2 этажей.

Конструкция деревянного перекрытия достаточно проста. На определенном уровне высоты на газобетонные блоки устанавливается армпояс, поверх которого укладывают слой гидроизоляционной отсечки (как правило, двойной слой рубероида). На него устанавливаются деревянные балки толщиной от 50 до 200 мм и высотой от 200 до 400 мм. Сечение выбирается исходя из величины предполагаемых нагрузок, а также из условий эксплуатации. Шаг установки балок — 300-600 мм. Глубина опирания (погружения балок в стену) составляет 120-150 мм. Как правило, концы балок оборачивают дополнительным изолирующим слоем из рубероида и крепят к армпоясу с помощью металлических уголков с защитным покрытием (оцинковка).

Эти балки представляют собой опорную систему. Снизу к ней прикрепляют слой паро-гидроизоляционной мембраны, после чего подшивают черновой потолок из ОСБ или досок. Затем сверху укладывают слой звуко-теплоизоляции (как правило, минвата), укрепляют еще один слой паро-гидроизоляционной мембраны и укладывают дощатый настил, образующий черновой пол верхнего этажа. После этого остается только чистовая отделка (монтаж потолочного и напольного покрытий).

Монолитное и сборно-монолитное перекрытие

Перекрытие второго этажа в доме из газобетона. Виды перекрытий для дома из газоблоков

Монолитное перекрытие — это железобетонная плита, которую заливают прямо на площадке. Для этого в плоскости нижней поверхности будущего перекрытия устанавливают настил из досок или листовых материалов. Он будет играть роль опалубки, и впоследствии демонтирован за ненадобностью.

Поверх настила укладывают слой гидроизоляции (как правило, обычный полиэтилен). На него устанавливают арматурный каркас из металлических рифленых прутков (диаметром 8-10 мм), связанный отожженной стальной проволокой толщиной 1-1,2 мм. Затем производится заливка бетона и выдержка до момента набора конструкционной прочности.

Монолитное перекрытие в доме из газобетона может иметь достаточно большой размер, что выгодно отличает его от деревянных конструкций. Однако, придется обеспечить прочность и неподвижность настила (днища опалубки), что потребует большого расхода материалов и трудозатрат. Опорная система должна представлять собой сплошную ровную плоскость, способную выдержать вес бетонной отливки вместе с арматурным каркасом, а это весьма серьезная нагрузка. Придется использовать сложную систему подпорок, образующих точечные опоры по всей площади перекрытия.

Кроме того, вес монолитной бетонной плиты достаточно велик, появится значительная нагрузка на стены и фундамент. Как правило, подобный тип перекрытия используют для нижнего этажа (между цоколем и первым этажом). На верхних ярусах принято использовать более легкие конструкции.

Сборно-монолитное перекрытие практически ничего общего с монолитным типом не имеет.

Перекрытие второго этажа в доме из газобетона. Виды перекрытий для дома из газоблоков

Это конструкция, состоящая из поперечных балок, установленных с определенным интервалом. Между балками устанавливаются специальные вкладыши из газобетона. Их форма позволяет плотно и надежно закрепить блоки на месте. Верхняя часть балок имеет арматурный каркаса, образующий род фермы. После укладки всех блоков, зазоры между ними, приходящиеся как раз на места размещения арматуры, заливают бетоном.

Деревянные перекрытия в сталинке. Квартиры с деревянными перекрытиями

Деревянные перекрытия в доме из газобетона между этажами. Методы обработки древесины и установка несущих балок 09

«Здравствуйте, Татьяна Васильевна. Меня зовут Ирина. Мне с мужем необходима ваша профессиональная консультация риэлтора по купле-продаже вторичной недвижимости , а точнее по приобретению квартиры с деревянными перекрытиями. Вкратце изложу нашу ситуацию: мы уже достаточно продолжительно время присматриваем себе квартиру на вторичке. Вы только не подумайте, что нам очень сложно угодить, но по опыту наших изысканий получается так, что либо квартира хорошая и при этом район не тот, либо район подходит, а квартира не дотягивает под наши требования или полностью нас не устраивает. При этом мы располагаем достаточным по московским меркам бюджетом для покупки жилья в 18-20 млн рублей.

Так вот, совсем недавно нам на глаза попался прелюбопытнейший вариант в сталинском доме - достойный нашего внимания, как нам показалось на первый взгляд, во всех отношениях. Приемлемая цена, престижный район, удачное местоположение дома в глубине массива, этажность здания, общая площадь, количество комнат и функциональная планировка, непосредственная близость к метро, шикарный вид из окна в тихий уютный двор, высокие потолки больше 3-х метров, впечатляющая архитектура — по предварительным исходным данным в объявлении всё сходилось, ну, прямо, как мы мечтали!

Нас это предложение не просто заинтересовало - мы, конечно же, что тут скрывать, загорелись этой квартирой. Но просмотр объекта в живую охладил наш пыл. О том, что дом без лифта, нам было известно заранее и сей факт не имел для нас принципиального значения - мы даже рады лишний раз прогуляться пешком по лестнице на 5 этаж. Нас насторожило совсем другое. В результате переговоров с собственником и его представителем выяснилось, что многоквартирный дом имеет не железобетонные, а смешанные/деревянные перекрытия.

Для нас эта новость, если честно, была как ушат холодной воды — хотя даже после этого мы не отказалась от своего намерения и настроены решительно, лишь быть может чуточку сомневаемся в правильности своего поступка. Психологическое состояние, в котором мы пребываем, уверена знакомо многим — и хочется и колется! До конца не можем понять как это расценивать - чего-то боимся, а чего не знаем! Обрывочные сведения, слухи, домыслы, кочующие во всемирной паутине по предмету обсуждения, ясности в вопрос не внесли — вроде бы это «плохо/не совсем хорошо», а вот чем конкретно плохи или чреваты деревянные перекрытия в квартире не совсем понятно?!

Хотелось бы получить достоверную информацию по интересующему нас вопросу, как говорится из первых рук, и узнать ваше мнение как специалиста в этой области, как эксперта рынка вторичной городской недвижимости, что вы можете подсказать или посоветовать на этот счёт: Стоит ли покупать квартиру с деревянными перекрытиями или всё же отказаться от покупки сталинки? Встречались ли в вашей практике или в практике ваших коллег варианты купли-продажи таких сложных неоднозначных объектов? Может у кого из ваших знакомых или клиентов есть личный опыт проживания в квартире с деревянными или смешанными перекрытиями и они могут предоставить полезный правдивый отзыв? Какие могут быть риски, угрозы или негативные последствия в будущем, трудно ли будет в дальнейшем продать квартиру с деревянными перекрытиями?»

Деревянные перекрытия в доме из газобетона между этажами. Методы обработки древесины и установка несущих балок 10

Для полноты ощущений, с начала предлагаю рассмотреть потребительские качества подобного рода жилья, явные преимущества и недостатки, так сказать, плюсы и минусы квартир с деревянными перекрытиями.

Слабые стороны:

  • Из-за конструктивных особенностей зданий подобного типа существует ряд ограничений по проведению ремонтно-строительных работ, которые касаются непосредственно потолка и пола. В доме с деревянными перекрытиями, крайне проблематично, а во многих случаях практически не возможно, например, произвести стяжку пола из-за огромной нагрузки на несущие балки.
  • Межкомнатные и межквартирные перегородки часто выполнены по каркасной технологии с заполнением пустот шлаком. В домах с деревянными/смешанными перекрытиями очень хорошая слышимость.
  • Общая усталость жилищного фонда, инженерных сетей и коммуникаций: регулярные аварии из-за гнилых труб, постоянные отключения подачи электроэнергии по причине коротких замыканий, бесконечные косметические и капитальные ремонты.
  • Многоквартирные дома с деревянными перекрытиями — объекты с повышенным уровнем пожароопасности. Страховщики, если и выдают полис, то с повышенным коэффициентом. В случае возникновения пожара в одной из квартир, весь дом может вспыхнуть как спичка и выгореть дотла.
  • Риск сноса и переселения существует даже, если дом включен в реестр памятников архитектуры и объектов культурного наследия. Заинтересованный инвестор ни перед чем не остановится. Самый популярный предлог — плановая реконструкция исторического здания..

Межэтажное перекрытие в доме из газобетона. Перекрытия из газобетонных плит

Использование подобного по свойствами и характеристикам материала для перекрытий, для домов из газобетона является оправданным, особенно учитывая, что теплопроводность материала одинаковая . Тем более, что остановившись на этом материале, можно выбрать для устройства перекрытия дома:

  • сборно-монолитные конструкции, которые в процессе монтажа усиливаются устройством бетонных армированных соединений;
  • монолитные плиты;
  • армированные газобетонные плиты для перекрытий.

Межэтажное перекрытие в доме из газобетона. Перекрытия из газобетонных плит

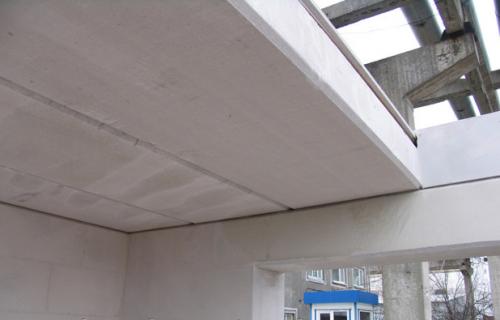

Многие производители газобетонных блоков предлагают изготовление плит перекрытий по индивидуальным размерам , но в среднем ее длина составляет до 6 м, ширина – до 1,5 -1,8 м, а толщина – всего 30 см, а расчетная нагрузка на 1 м² составляет около 600 кг. Изготавливаются газобетонные плиты для перекрытий только автоклавным способом , а плотность их соответствует D500.

Часто монолитные плиты снабжаются пазо-гребневыми соединениями , что обеспечивает плотность их прилегания друг к другу, а монтаж выполняется в максимально сжатые сроки – за одну рабочую смену бригада из 2-4 человек может выполнить перекрытие на площади от 50 до 120 м². Самый ответственный момент при монтаже перекрытий данным способом – согласование сроков изготовления плит, их транспортировки на участок и времени аренды подъемного крана, необходимого для этого.

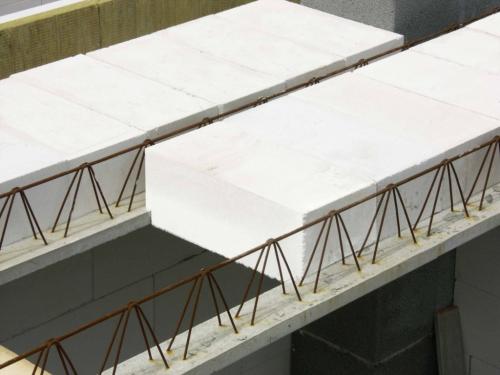

Для перекрытий с использованием сборно-монолитных Т-образных блоков используются специальные облегченные балки из железобетона, длина которых составляет около 7 м, а высота – всего 20 см. Вес такой конструкции приблизительно 120 кг, что позволяет выполнять ее установку ручным способом.

Межэтажное перекрытие в доме из газобетона. Перекрытия из газобетонных плит

Шаг установки балок составляет 68 см , что при длине блока в 60 см, обеспечивает ему опору на балку равную 2 см с каждой стороны. При установке первого ряда, одна сторона блока перекрытия также должна не менее чем на 2 см опираться на несущую стену здания.

Образовавшиеся соединения между блоками, в виде канавок должны заливаться бетоном , класс его должен соответствовать В20, а после того как уложены все блоки перекрытия, вяжется арматурная сетка и укладывается слой бетона в 5 см. Полное схватывание бетона происходит спустя 4 недели, но частично нагружать конструкцию допускается через 6-7 суток.

Деревянные перекрытия в частном доме. Видео описание

  • Армирование углепластиком.

Полотно из этого современного композитного материала, наклеенное в несколько слоев, позволяет очень качественно решить задачу, как усилить балку перекрытия из дерева. Приклеивают углепластик эпоксидным клеем, перекрывая стыки полос поперечными слоями. После застывания клея он превращается в прочный и жесткий каркас, практически не уступающий металлу и отлично противостоящий нагрузкам.

Достоинство этого способа в простоте монтажа и отсутствии необходимости в монтажных инструментах.

Углеволокно используют для усиления самых разных конструкций Источник u10.filesonload.ru
  • Протезирование стальной арматурой .

Этот способ больше подходит для тех случаев, когда у балок повреждены торцы, что часто происходит при их некачественной гидроизоляции в опорных гнездах. Их заменяют протезами из спаренных ферм, изготовленных из стальной арматуры сечением не менее 10 мм.

Перед тем как укрепить потолок в доме с деревянными перекрытиями, под поврежденную балку устанавливают временную поддерживающую опору и разбирают перекрытия снизу и сверху на 1,5 метра от стены.

Сгнивший торец срезают, а в проем вертикально вводят протез. Затем его разворачивают, устанавливая в горизонтальное положение и надвигая на балку, после чего свободный конец задвигают в опорное гнездо в стене. Скрепляют протез с балкой гвоздями.

Схема установки стального протеза Источник i.ibb.co


Требования к лагам для пола и правила их выбора

Обратите внимание! Длина протеза не должна превышать 120 см, вместе с тем она должна быть больше двойной длины срезанного торца на 10%. То есть, этот метод может применяться, только если длина поврежденного конца балки не более 50-55 см.

Перераспределение нагрузки

Уменьшить нагрузку на несущие лаги можно, установив под них опоры либо смонтировав под перекрытием дополнительные балки.

  • Монтаж промежуточных опор или подкосов.

При этом способе нагрузка через опоры частично передается на нижележащие перекрытия или боковые стены, поэтому предварительно нужно убедиться в том, что они её выдержат. Он редко используется для укрепления перекрытий второго этажа, так как стойки и подкосы трудно вписать в интерьер первого этажа, к тому же они создают неудобства для передвижения по комнате. Но это лучшее решение, как усилить лаги пола от прогиба в деревянном доме.
