Способы крепления балок к стене. Технология и тонкости монтажа балок

02.07.2023 в 09:52
Содержание
  1. Способы крепления балок к стене. Технология и тонкости монтажа балок
  2. Крепление деревянной балки к кирпичной стене. Монтаж балок
  3. Крепление балок перекрытия к армопоясу. Как крепить балки перекрытия к Армопоясу?
  4. Крепление балок перекрытия к стенам. Виды крепежа для балок перекрытия к стене
  5. Способы крепления бруса. 11 лучших способов соединения бруса между собой в углах и по длине
  6. Как крепить балки перекрытия. Способ монтажа деревянных балок перекрытия
  7. Крепление металлической балки к стене. Особенности процесса
  8. Крепление балок перекрытия к мауэрлату. Правила монтажа и фиксации

Способы крепления балок к стене. Технология и тонкости монтажа балок

При монтаже важно произвести разметку. Для этого удобно пользоваться лазерными линейками, нивелирами. Также очень важно, чтобы балки располагались строго на одном уровне с самого начала. Если этого достичь не удалось, то их состругивают так, чтобы пол в конечном итоге лежал ровно, с перепадами не более 3-4 мм на метр.

Способы крепления балок к стене. Технология и тонкости монтажа балок

Отмечают положение балок на стене, затем производят их подъём. Лучше сразу поднять все балки краном, не производя крепление этих балок перекрытия к стене, используя однократную аренду крана. Это обойдется дешевле, чем поднимать по одной и устанавливать. После этого балки раскладывают, проверяя их положение и уровень. По высоте уровень лучше проверять лазером, так как шнур всё равно провисает при любом натяжении. Делать какие-то подгонки по основанию балок нежелательно, так как это может повлиять на их конструктивную работу в каркасе из-за наличия упора-ступеньки, лучше подгонять верх электрорубанком уже при устройстве полов.

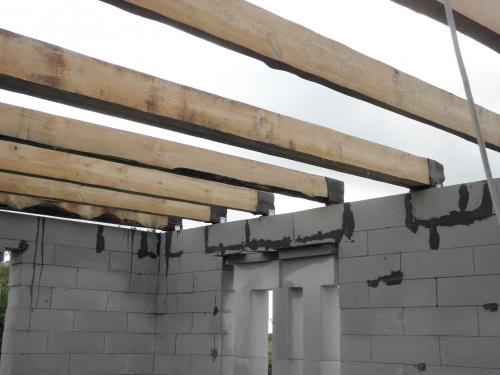

Крепление к стене из газобетона

Способы крепления балок к стене. Технология и тонкости монтажа балок

Деревянные и металлические балки в таких домах установить проще всего. Ряд под балки прогоняется с выверкой по ватерпасу по всей длине. Затем балки устанавливают на стену, оборачивая в два слоя рубероидом и с обрабатывая фунгицидным составом. Это нужно для того, чтобы балка не гнила в месте образования конденсата, ведь каменная стена более теплоёмкая и там будет образовываться роса. После этого промежутки между балками закладывают стеновым материалом, а затем продолжают возведение стены. При монтаже металлических балок на газобетонную стену устраивают подушки из трёх рядов полнотелого кирпича с армированием под нижний ряд и верхний. Балку оборачивают рубероидом или толью.

Крепление бруса к бетонной и кирпичной стене

Главное правило при таком креплении к холодной стене или двутавровой балке — обеспечение гидрозащиту балки от конденсата. Это позволит избежать гниения древесины и её деформации при набухании.

Крепление деревянной балки к кирпичной стене. Монтаж балок

Отдельно следует сказать о том, как выполняется опирание деревянной балки на кирпичную стену. Данная процедура очень ответственная, так как балки обычно принимают на себя большую нагрузку или даже служат перекрытием. Поэтому заделка балки в стену (опирание) должно соответствовать определенным требованиям прочности и надежности.

Итак, установка балок обычно осуществляется в специальные ниши глубиной не менее 150 мм.

Сам процесс выглядит так:

  • Первым делом необходимо отесать концы балки под углом около 60 градусов.
  • Затем торцы детали пропитываются антисептической жидкостью, и после высыхания обрабатываются смолой.
  • Далее выравнивается дно ниши и застилается несколькими слоями рубероида.
  • После этого концы балки оборачиваются толем и укладываются так, чтобы не достигали стенки ниши примерно на 40 миллиметров.
  • Затем оставшееся в нише пространство заполняется бетоном.

На этом процесс заделки завершен. Надо сказать, что для придания жесткости конструкции зачастую выполняют дополнительное крепление балки анкером. В этом случае анкер устанавливается еще в процессе кладки стены, причем располагается на расстоянии около 12 см от наружной ее поверхности.

Схема заделки с использованием анкера

Другой конец анкера должен выпирать в помещение на 20 см. При этом для монтажа балки в ней выполняется отверстие, соответствующее диаметру штыря. Данный способ монтажа применяется в тех случаях, когда необходимо получить крепление особой прочности.

Крепление балок перекрытия к армопоясу. Как крепить балки перекрытия к Армопоясу?

Крепление балок к армопоясу выполняют при помощи специальных анкерных пластин, имеющих антикоррозионное покрытие. Концы балок помещаются в закрытые ниши в несущей стене. Между стенками ниши и балкой следует оставлять зазор шириной 2-3 см., а на концах балок делают срез под углом 70, необходимый для удаления влаги.

Чем плохо деревянное перекрытие?

Эффект зыбкости деревянного перекрытия имеет и другие неприятные последствия: образование трещин в штукатурном слое потолка (вплоть до обрушения штукатурного намета на отдельных участках) или раскрытие швов между листами отделочного материала (например, ГКЛ); образование трещин в легких перегородках (деревянных или из

Сколько стоит сделать деревянное перекрытие?

ПЕРЕКРЫТИЯ. РАСЦЕНКИ

Наименование работыЦенаЕд.изм.
Укладка ж/б плит перекрытия130кв.м
Деревянное перекрытие (брус) с утеплением: до 2 этажей350кв.м
Деревянное перекрытие (брус) с утепл. более 2 этажей420кв.м
Деревянное перекрытие (по лагам): установка лаг90п.м.

Какой шаг балок перекрытия?

Расстояние между балками, называемое шагом, зависит от материала и сечения. Шаг балок в зависимости от их вида: дощатые – от 60 до 80 см; из бруса – от 60 до 100 см; из бревна и клееного бруса – от 60 до 120 см.

Как расположить балки перекрытия?

Как правильно устанавливать балки перекрытия? Происходит установка балок перекрытия обычно с помощью несущих стен. Каждый шаг делается на расстоянии не более одного метра и не менее 60 сантиметров. Ширину конструкции нужно высчитать, она должна превышать третью часть ширины пролетов.

Как правильно установить потолочные балки?

Уложите балки на стены и выровняйте их по плоскости. Делайте это с помощью подкладок из просмоленной доски различной толщины. Никогда не используйте для выполнения этой работы, клинья, сделанные из необработанной древесины. Для усиления стыков балок на внутренних стенах закрепите их металлическими скобами и хомутами.

Сколько лет служат деревянные перекрытия?

срок службы деревянных перекрытий дома – 50 лет; железобетонные перекрытия – 100 лет; деревянная крыша – 50 лет; различные покрытия крыши (черепица) – 15–70 лет.

Что значит деревянные перекрытия в доме?

Деревянное перекрытие

Сначала устанавливаются балки ближайшие к торцовым стенам. При этом соблюдается отступ от стены не менее 50 мм. После монтажа крайних балок оставшееся пространство заполняется промежуточными балками.

Что такое деревянные перекрытия?

Перекрытия – это горизонтальные конструкции, разделяющие помещения по высоте: делят дом на этажи, либо отделяют жилые помещения от чердачных, цокольных или подвальных помещений.

Какое перекрытие лучше для одноэтажного дома?

Наиболее простой в выполнении, но и самый дорогостоящий вид перекрытий – сборные плиты из железобетона. Помимо этого их нельзя использовать в деревянных строениях и зданиях с толщиной несущих конструкций менее 200 мм. Применяются в одноэтажном строительстве преимущественно для цокольного и мансардного перекрытий.

Какой брус нужен для перекрытия?

Жесткость материала по предельному прогибу для неэксплуатируемых мансард перекрытий составляет 1/200 от ее длины, для межэтажных – до 1/250, например, брус длиной в 4 м прогнется на 16-20 мм. При проектировочных работах необходимо предусмотреть укладку материала со звукоизоляционными и теплозащитными свойствами.

Как правильно срастить балки?

При монтаже деревянных перекрытий допускается наращивать балки. Для этого в месте соединения двух брусьев запиливают замок длиной 0,5-1 м. Элементы скрепляют между собой болтами. Конструкция будет более надежной, если концы наращенного бруса расположить на стене фасада.

Какие перекрытия лучше в доме из газобетона?

Но есть некоторые рекомендации: цокольное перекрытие в доме из газобетона, как и межэтажное, лучше делать монолитным, сборно-монолитным либо из ЖБ плит. А для чердачного отлично подойдут деревянные балочные конструкции или, опять же, сборно-монолитные.

Можно ли перекрывать газобетон плитами?

Безопасное опирание плиты на стену из газоблока возможно только при наличии армопояса из монолитного бетона. Армопояс способствует равномерному распределению нагрузки, создаваемой плитами на газоблочные стены. Высота армопояса – 20 см. Допускается укладка армопояса из сборных ЖБИ, например U-блоков.

Что такое перекрытие в квартире?

Перекрытие представляет собой горизонтальную несущую конструкцию, которая также служит для разделения строения по высоте. Они бывают межэтажными, цокольными и чердачными.

Как скрепить между собой два бруса?

Самым элементарным по сложности является метод фиксации бруса встык. Заключается он в стыковке бруса друг к другу и креплении шипованными металлическими пластинками дальнейшей фиксацией при помощи саморезов.

Как правильно стыковать лаги?

Между лагами и стеной необходимо оставить зазор 2-3 мм. Чем лаги длиннее, тем лучше, но если приходится все, же стыковать лаги, то длина их должна быть не менее 2 метров. Расстояние между лагами под фанеру должно быть не больше полуметра, однако не стоит забывать про стыки фанеры.

Крепление балок перекрытия к стенам. Виды крепежа для балок перекрытия к стене

Начнем с описания крепежа, который используются для крепления балок перекрытия к стене. Конечно, из всей доступной номенклатуры лично вам понадобится всего несколько разновидностей, но чем лучше вы разбираетесь в крепеже, тем проще выбрать тот, что лучше всего подойдет именно в вашем случае.

Крепление балок перекрытия к стенам. Виды крепежа для балок перекрытия к стене

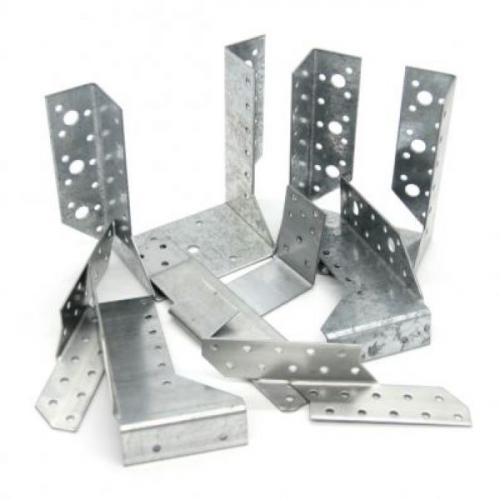

Итак, для крепления балок перекрытия к стене применяют:

  1. Усиленные перфорированные уголки . Наличие ребра жесткости очень важно, поскольку многие материалы (доски, двутавры) склонны к опрокидыванию.
  2. Балочные кронштейны . П-образный перфорированный крепеж с двумя уголками на «плечах». С помощью такого кронштейна балку можно подвесить на стену.
  3. Раздельные опоры балок . Назначение и использование идентичное балочному кронштейну, но опора — это не один, а два зеркальных крепежа, поэтому их можно использовать для крепления деревянной балки любого сечения к стене.
  4. Держатель балки . Асимметричный перфорированный уголок с длинными плечами. Используется для крепления балок к деревянным опорам.
  5. Перфорированную ленту . Вспомогательный крепеж, который в основном нужен для ограничения поперечной подвижности балок. Кроме того, перфорированная лента хороша в качестве дополнительного крепежа балки к стропилу или опорной стойке.
  6. Навесной хомут . Этот крепеж очень похож на балочный кронштейн. Но если первый крепится к стене, то второй навешивается на стену или вмуровывается в нее. Поэтому навесной хомут — более надежная, но и более сложная в использовании разновидность крепежа.
  7. Анкерные болты . Метизы, которые состоят из двух частей: болта и гильзы. Гильзу вставляют в отверстие в стене, после чего вкручивают в нее болт. Закручиваясь, болт раздвигает «лепестки» гильзы, из-за чего она надежно закрепляется в стене.
  8. Ершеные гвозди . Стандартный кровельный метиз, который применяют для всех работ по дереву.
  9. Шпильки . Это длинный стержень с резьбой, один конец которого утапливается в основание или вмуровывается в стену, а на другой надевается балка, после чего фиксируется винтом.
  10. Кровельные скобы . Обычно их используют при монтаже стропил, но и для крепления балок они тоже подходят. Особенно если балки сделаны из досок.
  11. Отожженную проволоку . Гибкий и крайне прочный на разрыв материал, которым балку привязывают к какой-то стабильной конструкции. Например, к опорной стойке.
  12. Саморезы по дереву . В условиях высокой нагрузки, особенно на сдвиг, саморезы работают плохо. Но это не мешает использовать их для крепления балок перекрытия к стене с помощью перфорированного крепежа.

Способы крепления бруса. 11 лучших способов соединения бруса между собой в углах и по длине

В деревянном домостроении накоплен большой опыт строительства домов: бревенчатого, каркасного, брусового. Соединение бруса и бревен выполняется разными способами. Далее покажу как выбрать прочный и доступный способ стыковки при строительстве брусового дома.

Способы крепления бруса. 11 лучших способов соединения бруса между собой в углах и по длине

Как правильно класть брус

Пиломатериал имеет квадратное или прямоугольное сечение, поэтому соединения прочные. Он состыковывается гораздо проще, чем оцилиндрованное бревно. Брус легко размечать, выпиливать в нем пазы.

Во время укладки строительного материала при строительстве дома из бруса своими руками следует большое внимание уделить его креплению по углам и по длине. Недостаточно прочно зафиксированный брус может переворачиваться.

Крепить соединяемые детали из дерева гвоздями не рекомендуется. От повышенной влажности древесины гвозди могут заржаветь и разрушиться.

Поэтому вместо металлических гвоздей применяются деревянные. Они называются нагелями. Лучше из березы. Можно использовать черенки и напилить их в нужный размер по длине. Их вбивают вертикально через каждые 1,5-2 м в заранее подготовленные отверстия. Диаметр нагелей ориентировочно 20 мм. Сверлить под них отверстия надо на пару миллиметров больше, чтобы свободно забивались и не препятствовали дальнейшей усадке стен.

Способы крепления бруса. 11 лучших способов соединения бруса между собой в углах и по длине

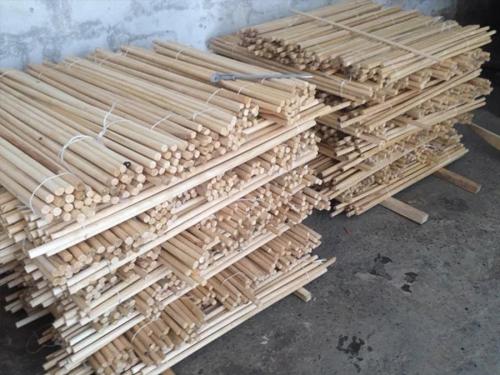

Березовые нагели

На фундамент обязательно укладывают гидроизоляцию. Это могут быть два листа рубероида или гидроизоляционная мембрана. Можно комбинировать материалы: сначала нанести обмазочный слой, а затем положить рулонный.

Брус и нагели обрабатывают антисептическими средствами и антипиренами. Перед укладкой венцов убирают бракованные пиломатериалы. Подготавливают крепеж.

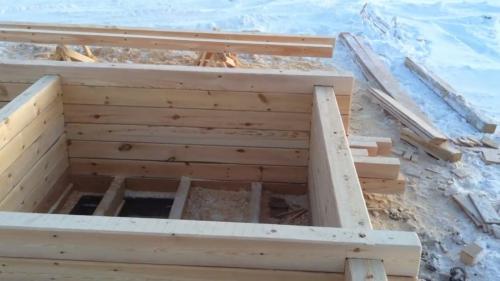

Укладывают первый венец. Чтобы добиться идеально горизонтального расположения первого венца, под брус ставят деревянные подкладки и выравнивают его с помощью строительного уровня. Затем фиксируют первый венец анкерами. Угловое соединение в первом ряду на шпонке, а с внутренней стороны дома используют металлические уголки.

Виды соединения бруса

Рассмотрим три вида стыковки, как соединить брус между собой:

  • Угловое соединение. Заготовки совмещаются в замок в углу;
  • Продольное. Оно заключается в сращивании двух элементов между собой в длину;
  • Вертикальное сращивание венцов в пределах стены.

Соединение углов бруса с остатком

Заготовки при угловом соединении с остатком выходят за плоскость стены. Они называются зауголки.

Способы крепления бруса. 11 лучших способов соединения бруса между собой в углах и по длине

Уголовое соединение с остатком

В одной заготовке вырубается углубление — чаша. У оцилиндрованного бревна оно полукруглое, у профилированного — прямоугольное. Вторая заготовка вставляется в чашу цельной или с вырезом, соответствующим ее форме. Такие углы не пропускают холод. Утепление сруба при тщательной конопатке не понадобится.

При их скреплении остаются обрезки древесины. Поэтому требуется приобрести большее количество материала и учесть длину его обрезков. Соединение в чашу имеет и другое название: в обло (облый — круглый).

Углы без остатка

Многие домашние мастера хотят сэкономить материал, поэтому применяют способ стыковки бруса 100х100 (самый распространенный) без остатка. В данном случае соединение более холодное, углы больше продуваются, пиломатериал не выглядывает из-за угла стены, а располагается вровень с ним.

К угловым соединениям без остатка относятся крепления:

  • Встык;
  • При помощи шпонки;
  • Коренной шип;
  • Теплый угол;
  • Ласточкин хвост;
  • В лапу;
  • В полдерева.

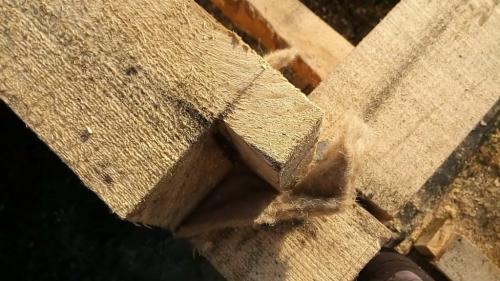

Встык

Соединение бруса в стык — самое простое. Заготовки прикладываются друг к другу под прямым углом. Пазы отсутствуют.

При возведении строений ряды смещаются друг относительно друга, и стыки чередуются между собой. Чтобы сцепление было более прочным, их скрепляют скобами или стальными пластинами.

Способы крепления бруса. 11 лучших способов соединения бруса между собой в углах и по длине

Строительный материал не обрабатывается. Со временем углы отходят друг от друга, продуваются. Внутрь щелей может попасть вода. Поэтому для жилых строений такой способ стыковки не используется. Соединение в стык подойдет для хозяйственных построек, временных сооружений, навесов. Такие строения легко разбираются. Материал можно использовать повторно.

Источник: https://balki-v-interere.postroivsesam.info/stati/prostoy-sposob-krepleniya-balok-perekrytiya-shemy-montazha

Как крепить балки перекрытия. Способ монтажа деревянных балок перекрытия

Способы крепления балок к стене. Технология и тонкости монтажа балок 07Стоит сразу уточнить, что данная статья не является универсальным руководством по установке деревянного перекрытия на балках своими руками. Мы лишь вкратце опишем технологию монтажа и расскажем, как крепить опорные элементы правильно. Параметры перекрытия должен рассчитывать исключительно профессиональный проектировщик – индивидуально для каждого конкретного дома. Только так вы сможете создать конструкцию, которая выдержит требуемую нагрузку.

Опорные элементы устанавливаются только на несущие и достаточно прочные конструкции: крепить балку нужно так, чтобы перекрытие опиралось как на наружные стены, так и на внутренние (для некоторых домов только на наружные). Важное условие профессионального монтажа и безопасной эксплуатации – соблюдение правильного интервала при укладке. Устройство межэтажного перекрытия для деревянного дома средних размеров подразумевает установку балок на расстоянии не менее 600-800 мм. Чем больше помещение и длиннее опорный элемент, тем меньше расстояние межу его осями. Для деревянных домов с прямоугольными пролетами используют поперечное крепление балок – укладку проводят вдоль самой короткой стороны здания.

В завершение стоит сказать, что такая технология оправдывает себя в 9 из 10 случаев, если учитывать, что деревянные балки перекрытия уступают по некоторым характеристикам металлическим и железобетонным, а межэтажные конструкции из них обладают определенными ограничениями.

Чтобы вам было легче определиться с выбором метода монтажа, вкратце перечислим ограничения и недостатки балочной конструкции:

  • допустимая максимальная длина деревянной балки без монтажа дополнительных опор – 4500 мм (отличается для некоторых типов изделий);
  • допустимая ширина пролета для межэтажных перекрытий – 5000 мм, для чердачного помещения – 6000 (если это неэксплуатируемый чердак);
  • древесина должна выдерживать нагрузку более 200 кг/м² (включая собственный вес);
  • допустимый прогиб составляет 1/250 длины для цокольных и межэтажных пролетов (1/200 для чердачных);
  • такой материал обладает меньшей механической прочностью (по сравнению с металлом и железобетоном);
  • относительно высокая пожароопасность (некоторым видам дерева требуется дополнительная антипиреновая обработка);
  • необходима защита от воздействия грибков, плесени или насекомых-древоточцев (сибирской лиственнице антисептическая обработка не нужна);
  • высокие требования к качеству сушки леса (под воздействием влажности, критических нагрузок и перепадов температуры происходит деформация сырой древесины);
  • зыбкость – если балки имеют недостаточное сечение или монтаж перекрытия проводится с нарушением технологии, могут возникнуть колебания от переменных нагрузок.

Крепление металлической балки к стене. Особенности процесса

Качественно укрепленная основа перекрытия – залог долговечности эксплуатации помещения, где установлены балки. Здесь имеет огромное значение крепеж и техническая составляющая монтажа (особые способы крепления + правила выполнения работ).

Элементы балочного крепежа выполняют из качественной стали или алюминия, они представлены уголками, анкерами, стальными пластинами, навесами, лагами, винтами, шурупами, гайками, стержнями. Также для некоторых типов балок, например, деревянных, используют специальную технику врубки и врезки. Встречаются также смешанные способы крепления изделий.

Независимо от использованной техники и материалов, на который крепятся балки, они всегда соединяются со стеной по типу плавающей системы. Главное при работе с ними – это качество монтажа, так как он влияет на надежность перекрытий и поддержку всей потолочной и кровельной конструкции.

При этом, в процессе самого монтажа используются следующие типы балочных конструкций :

  • двутавровые ;
  • швеллерные;
  • ЖБ, с длинными армированными прутьями внутри ;
  • деревянные.

Знать особенности крепления балок перекрытия к разным поверхностям важно потому, что это позволит правильно подобрать элементы крепежа, рассчитать нагрузку, которую будут выдерживать опоры. Одновременно надежно закрепятся каркасы для кровли и чердака, и не возникнет никаких проблем с обустройством гидроизоляции, пароизоляции и утепления, так как поверхность с балками будет готова.

Способ присоединения балочных изделий зависит во многом от типа используемой постройки . Так, например, некоторые дома каркасного типа и СИП-панелей уже имеют установленные балки, и крепятся наглухо еще в условиях производства. В стандартных постройках (кирпичных, монолитных, бетонных) балки ставят вслед за образованием армированного пояса.

В строительстве для перекрытий используют чаще стандартные балки, представленные разрезом сечения 150 x 150 (мм) или 200 x 200 (мм), но могут быть и другие габариты, которые создаются при индивидуальных заказах в условиях производства.

Все работы, связанные с балочными креплениями, изготовлением и монтажом самих балок, основаны на применении основных технических нормативов:

  1. ГОСТ 27017-86 — изделия для крепежа.
  2. ГОСТ 4981-87 — деревянные балки.
  3. ГОСТ 19425-74 и ГОСТ Р 58966-2020 — металлические балки (двутавровые и стальные).
  4. ГОСТ 20372-2015 и ГОСТ 20372-90 — ЖБ-балки.

Нормативы дают отсылки ко всем возможным положениям и нормам, которых нужно придерживаться на всех этапах подготовки и работы. Все они гарантируют в итоге получение крепкой надежной постройки, с укрепленным каркасом чердака и кровли.

Важные особенности, характеризующие балки, связаны не только с типом здания, но и с составом материала, из которых их изготавливают:

  • Деревянный брус , выполненный чаще всего из бревен, может использоваться в различных домах, в том числе, газобетонных и пеноблочных.

    Но их всегда крепят к стенам, с условием обустройства продольного люфта.

    Деревянные брусья не оказывают дополнительной нагрузки на фундамент, работать с ними легко и быстро. Также, они доступны по стоимости.

    Современные балки тщательно пропитываются антисептическими и полимерными средствами, которые делают их более устойчивыми к атмосферным перепадам. Но, несмотря на это, концы балок и их поверхность, при обустройстве слоев чердачных перекрытий, рекомендуется оборачивать гидроизоляцией и пароизоляцией (холодные чердаки), для продления сроков эксплуатации.

  • Металлические балки для перекрытий – это двутавровые изделия, в разрезе сечения, напоминающие букву «Н». Изготавливается данная группа из высококачественных марок стали. Двутавры отличаются прочностью, крепостью, выдерживают большие нагрузки и не склонны к деформации.

    Единственный их минус – большой вес. Поэтому их чаще всего используют для монолитных и кирпичных строений, а укладывают при помощи подъемных механизмов.

  • ЖБ-балки подходят для панельных домов, которые представлены таким же составом (железобетонным), как и панели (бетон + армировка). Больше всего они востребованы для многоэтажек.

    Они отличаются прочностью, долговечностью, равномерным распределением нагрузки. Их можно заказать не только стандартной, но и нужной (индивидуальной) длины. В условиях предприятия их формируют из прочных марок цемента и армированных прутьев от 12-15 (м).

Крепление балок перекрытия к мауэрлату. Правила монтажа и фиксации

В поперечном разрезе двускатная крыша выглядит в виде треугольника. Этот профиль представляет собой две стропильные ноги, объединённые вверху в узел коньком, опирающиеся внизу концами на мауэрлат и соединённые балкой перекрытия.

Мауэрлат – это деревянная рама, выложенная по периметру несущих стен дома. Его функция заключается в равномерной передаче кровельной нагрузки на здание.

В зависимости от величины кровельной нагрузки и размера пролёта между несущими стенами дома применяют два вида наклонных балок – это наслонные и висячие стропила.

  1. Наслонные . Опорная система деревянного каркаса с наслонными стропилами примечательна тем, что она кроме крайних внешних точек опоры опирается на внутренние стены на которых расположены лежени.

    Также применяются дополнительные подпорные элементы в виде боковых стоек, бабок, подпирающих конёк и затяжек (ригелей). Значительно облегчает нагрузку на несущие стены большепролётных зданий и сооружений (от 9 метров и более) скользящие узлы крепления стропил к мауэрлату.

  2. Висячие . В отличие от наслонных висячие стропила не имеют промежуточных опор. От этого возникает эффект нависания деревянного кровельного каркаса над внутренним пространством здания. В этом варианте мауэрлат полностью принимает всю нагрузку от крыши. Узлы крепления стропильных ног к нему являются жёсткими и фиксированными соединениями.

Многолетняя практика строительства двухскатных крыш выработала основные правила крепления стропил к мауэрлату:

  • запилы в мауэрлате делают глубиной на одну треть толщины балки, а профиль в сечении должен быть не меньше, чем 150х150 мм;
  • если опорная рама в сечении меньше 150х150 мм, то запилы выполняют в стропилах глубиной не более одной четверти толщины профиля;
  • металлические накладки и уголки, соединяющие стропила и мауэрлат должны крепиться саморезами длиной не меньше 60 мм;
  • при скреплении узлов болтами под их головки и гайки обязательно устанавливают шайбы во избежание чрезмерного затопления метизов в массив древесины;
  • крепление узлов гвоздями или саморезами обязательно должно дополняться уголками или металлическим перфорированным профилем различной конфигурации;
  • крепления к мауэрлату начинают с торцевых стропильных ног с установкой средних наклонных балок по шнуру, натянутому между фронтонами;
  • площадь сечения стропильных ног рассчитывают исходя из сбора всех нагрузок;
  • висячие балки устанавливают в домах без внутренних несущих стен, опирая на мауэрлат со свободой продольного смещения;
  • нижние концы висячих стропил с мауэрлатом образуют шарнирно-подвижные узлы (ползуны или салазки);
  • наслонные системы усиливают подкосами, крепя вверху к стропильным ногам под углом 45 градусов, внизу опирая на лежень (мауэрлат внутренней несущей стены).
