Конструкция стропильной системы двухскатной крыши предполагает наличие таких составных деталей:

• Мауэрлат . Он представляет собой прочный брус из дуба, сосны, лиственницы или другой крепкой породы древесиной, который укладывается по периметру на несущие стены строения. Назначение мауэрлата – равномерно распределять нагрузку. Сечение брусков выбирают, исходя из их строения – цельные или клееные, а также от возраста постройки. Чаще всего используются балки 100×100 или 150×150 мм.
• Стропила . Из таких элементов создается вся конструкция (прочитайте также: " Как устроена конструкция стропильной системы, какую лучше выбрать "). Соединяясь в верхней точке два стропила образуют ферму. Изготавливают их из бревен или прочных брусков.
• Затяжка . Данная деталь служит для сцепления стропил и обеспечения их жесткости.
• Прогоны . В тех местах, где стыкуются стропильные ноги, крепят коньковый прогон, на который впоследствии будет монтироваться конек. А с помощью боковых прогонов каркасу из стропил придают дополнительную крепость. Предполагаемая нагрузка определяет размеры и количество таких элементов.
• Стойка для стропил . Это вертикальная балка, которая частично перенимает на себя вес крыши. Если схема двухскатной крыши простая, то по центру размещают одну такую балку. Для длинного пролета может потребоваться три бруска – один по центру и два по бокам. Если возводится несимметричная кровля, то расположение такой балки определяется длиной стропильных ног. Под стропила для ломаной крыши стойки ставят по бокам, чтобы освободить место для передвижения. По центру и бокам балки размещают, если комнат будет две.
• Подкосы . Это опоры для стойки. Если предполагаются значительные ветры и осадки в зимний период, устанавливают продольные, а также диагональные стойки.
• Лежень . На него опирается стойка для стропил, а также крепятся подкосы.

Монтаж стропильной системы вальмовой крыши. Устройство стропильной системы вальмовой крыши: чертежи, схемы, фото

Вальмовые кровли привлекают застройщиков своим красивым видом и надёжной защитой от негативных погодных явлений. Четырёхскатная конструкция позволяет крыше устоять даже перед ураганными ветрами.

Стропильный каркас на первый взгляд представляет собой довольно сложную конструкцию. Несмотря на это, разобраться в её устройстве под силу каждому застройщику.

Схема устройства

Крышу можно представить, как объёмную геометрическую фигуру из сложенных попарно наклонных плоскостей. Две из них по форме представляют треугольники (вальмы), а два остальных фрагмента кровли имеют вид трапеций. По центральной осевой линии дома вверху крыши располагается коньковый прогон, на который опираются стропила.

Так стропильная система выглядит на фото:

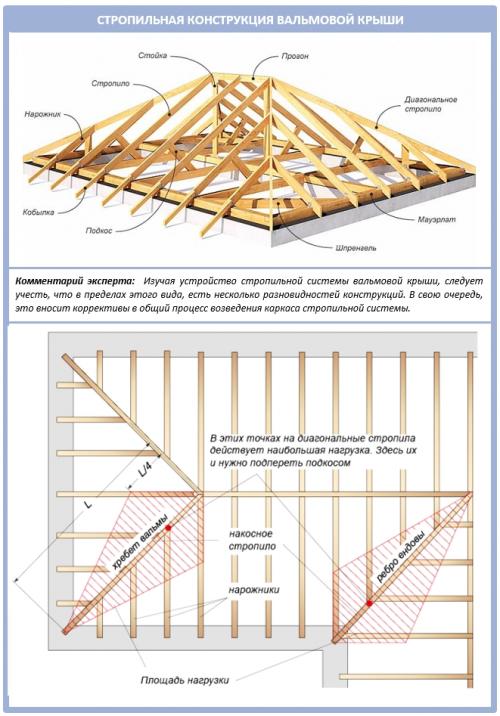

Основные узлы вальмы

Каркас вальмы формируется в виде равнобедренного треугольника , основанием которого является мауэрлат, а равные стороны — диагональные стропила (накосы). Накосные балки вверху сходятся в один узел с торцом конькового прогона.

В углах стен в один узел сходятся смежные балки мауэрлата, нижние концы накосных стропил, шпренгели и врезные балки.

К основным узлам опорного каркаса относят места креплений нарожников к накосам, стоек к лежням, центральному нижнему прогону и стропилам, подкосов к балкам перекрытия.

Виды стропил

Для формирования каркаса применяют три вида стропил :

• Диагональные (накосные) . Изготавливают из бруса сечением 100х100 мм. Они являются несущими балками вальмовых скатов. Четыре накоса расположены попарно напротив друг друга. Две наклонные балки сходятся в вершине треугольника на торце конькового прогона. Основанием вальмы является мауэрлат. Диагональные стропилины по своему виду крепления являются наслонными балками. То есть несущие рёбра вальмы жёстко соединены с мауэрлатом.
• Рядовые . Опоры трапециевидных скатов изготавливают из досок сечением 50х150 мм или 100х150 мм. Их верхние концы опирают на коньковый прогон. По типу нижнего опирания стропила могут быть висячими или наслонными балками.

  Особенностью висячих стропил является то, что они связаны затяжками (балками перекрытия), которые, воспринимая нагрузку, работают на растяжение, тем самым распирают стены дома. Висячие конструкции монтируют в домах, где нет возможности передать нагрузку на внутренние стены, и где нет центрального нижнего прогона. В остальных случаях стропила делают наслонными.

• Нарожники . Укороченные стропила крепят вверху к диагональной стропилине, а внизу опирают на мауэрлат или соединяют с затяжками. Они нужны только, как опорное основание кровельного пирога вальмы.

Установка стропил двухскатной крыши. Устройство стропильной системы двухскатной крыши

Стропильная система современной двухскатной крыши состоит из множества элементов, каждый из которых равномерно перераспределяет вес конструкции и грамотно передает ее на стены дома. На рисунке ниже показана конструкция двухскатной крыши дома с ее основными узлами и элементами стропильной системы.

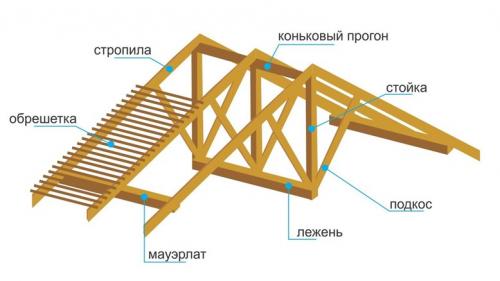

Разберем каждый из элементов, показанных на схеме, отдельно:

• Стропильная нога — основная часть в конструкции стропильной системы двухскатной крыши, представляющая собой наклонный элемент, прокладываемый через всю кровлю. Для его создания выбираются наиболее прочные брусья, поскольку стропильная нога помимо веса кровельного материала и обрешетки может нести на себе вес осадков в виде снега;
• Мауэрлат — так называемый «фундамент» крыши, являющийся основной опорой для всей конструкции, распределяющей нагрузки на стены. Представляет из себя брус или толстую доску, на которую опираются стропильные ноги и который является «прокладкой» между стеной и кровлей;
• Затяжка (стяжка)— распорка, лежащая в основании треугольника, усиливающая прочность. Затяжка выполняет двойную функцию, так как к нижней ее части монтируется потолок;
• Прогоны — коньковые крепятся в верхней части, боковые в центре стропильных ног. Задача прогонов — удержание стропильных ног от падения и «складывания»;
• Стойка — располагается в центральной зоне, непосредственно под коньком. Служит опорой, передает нагрузку на затяжку;
• Лежень — дополнительный элемент, на который опирается стойка;
• Обрешетка — доски, которые монтируются поперек стропил. Обрешетка предназначена для укладки на нее кровельного материала (в самом простейшем случае) и для обеспечения дополнительной жесткости всей стропильной системы.

Стропильная система двускатной крыши. Конструкция двускатной крыши

В основе ее находится стропильная система — каркас, который воспринимает усилия от собственного веса, кровельного покрытия, снеговой и ветровой нагрузки. Стропила расположены парами и связаны между собой коньком, прогонами, обрешеткой.

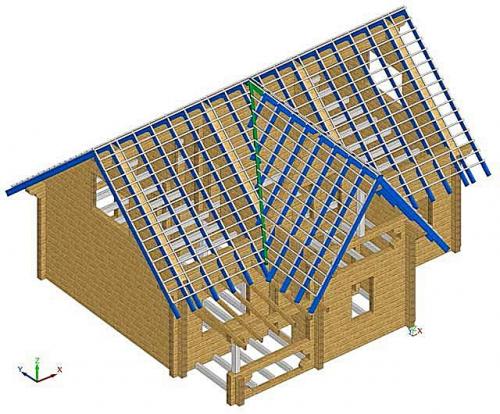

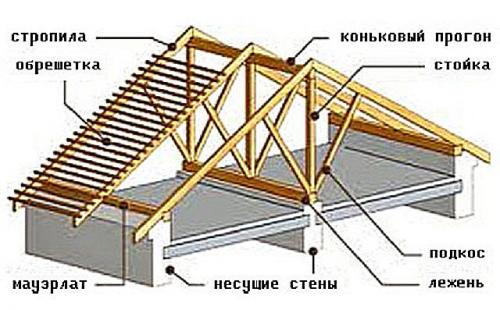

Основные компоненты стропильной системы:

• Мауэрлат — опорный брус или доска, уложенный по периметру сооружения и передающий нагрузку от кровли стенам.
• Стропила (стропильные ноги) — наклонные балки, опирающиеся на мауэрлат и соединенные в коньке. Их устанавливают с шагом 0,8-2 м, который зависит от действующих нагрузок и сечения балок.
• Стойки, ригели, затяжки, подкосы, прогоны — элементы, разгружающие систему и придающие ей устойчивость. Могут располагаться вертикально, горизонтально или с наклоном.
• Конек — горизонтальная балка в верхней точке крыши, служащая опорой для стропильных ног.
• Лежень — укладывается на внутреннюю несущую стену, используется в дополнение к мауэрлату, чтобы перераспределить нагрузку при большом пролете.
• Обрешетка — либо разреженный настил для укладки кровельных материалов, либо сплошная плита или щит для гибкой черепицы, ондулина. Дополнительно увеличивает жесткость конструкции.

Чаще всего стропильная система изготавливается из дерева атмосферной сушки II-III сорта. Сырую использовать нежелательно из-за склонности к кручению и растрескиванию. В качестве крепежа при сборке применяются гвозди, болты, скобы, накладки, скользящие опоры под усадку. Возможно также изготовление каркаса из металлических профилей, но в частном строительстве металлоконструкции применяются редко из-за более высокой цены и сложности монтажа.

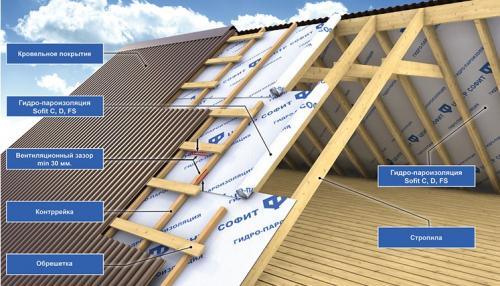

Если чердак предполагается использовать под мансарду, при устройстве двускатной крыши между стропилами укладывается утеплитель с защитой от влаги и пара. В этом случае по стропилам сначала монтируется контробрешетка, которая обеспечивает вентиляцию и отведение конденсата, а затем обрешетка.

Источник: https://dekor-i-interer.ru-land.com/novosti/dvuskatnaya-krysha-stropilnaya-sistema-pod-profnastil-dvuhskatnaya-krysha-iz-profnastila

Установка стропил односкатной крыши. Важный этап при монтаже односкатной крыши — крепление стропил: правила, способы, инструкция

При любой форме крыши, в том числе и, основу кровельной конструкции выполняет. Она должна быть прочной и долговечной.

Элементы выполняются только из качественного дерева хвойных пород, обработанного специальными защитными составами.

Имеют значение правильность и прочность соединений, а также точный, проведенный перед началом работ.

Как выполнить работу правильно?

Будущая кровля должна не только надежно защищать дом от осадков и других погодных явлений, но и служить украшением здания. Поэтому при выборе варианта системы стропил учитывают климатические факторы, а монтаж производится в определенном порядке, позволяющем сделать конструкцию красивой, прочной и устойчивой.

Всю работу проводят в несколько этапов:

1. Предварительным этапом создают шаблон выбранного типа стропильной системы.

   Две доски поднимают на потолочное перекрытие, соединяют их концы, а другие разводят и устанавливают на опорную балку.

   Фиксируют выбранный угол путем установки поперечной перемычки.

2. Начинают изготовление стропил. Для этого шаблон опускают на землю, следя, чтобы угол стропильных ног сохранялся.

   Первое стропило поднимают на постройку и устанавливают в качестве основания.

3. Следующий этап работ проводят на высоте. Для этого размечают место среза на мауэрлате и стропилах. После подготовки среза приступают к производству следующего стропила.
4. После того как две стропильные фермы будут готовы, их устанавливают по краям, после чего между ними натягивают шнур. Так определяют уровень монтажа промежуточных стропил.
5. Приступают к сборке остальных стропильных ферм.между ними должен составлять около 80 см. Сборку осуществляют прямо на балках.
6. Окончательный этап работ включает в себя установку подпорок и поперечных планок, монтаж систем пароизоляции, гидроизоляции и теплоизоляции. В последнюю очередь устанавливают обрешетку (основание для крепления кровельного материала).

Установка стропил на мауэрлат. Виды стропильных систем вальмовой крыши

Четырехскатная или вальмовая крыша даже на сегодняшний день в Европе встречается чаще, чем другие виды. Это легко объяснить тем, что такая конструкция надежна, долговечна и просто красиво выглядит. Её главное преимущество состоит в том, что сглаженность форм со всех четырех сторон позволяет крыше быть устойчивой ко всем видам атмосферного воздействия. А удачное распределение нагрузок, благодаря наличию диагональных стропил, создает высокую устойчивость всего каркаса к деформациям.

Среди недостатков стоит упомянуть сложность расчета, монтажа и то, что пространство под крышей будет ограничено четырьмя скатами, а при желании обустроить там комнату необходимо будет установить мансардные окна и вертикальные стены из гипсокартона.
Сам стропильный вальмовый каркас – это конструкция из двух пар стропил, которые установлены по диагонали от конька до нарожников и шпренгелей, для которых они служат опорой:

Конструкция, в которой скаты занимают всё пространство крыши, называется вальмовая чётырехскатная.

А при установке стропил на вальмовую крышу с укороченными скатами торцов, получаем конструкцию, которая имеет ряд преимуществ и уже называется полувальмовой или голландской кровлей. Она дает возможность установить на торцах дома не мансардные, а стандартные фасадные окна, на которых не скапливается снег, на них не давят потоки дождя, да и по ощущениям вертикальные окна для многих более комфортны, чем “падающие”. Такая кровля обладает высокой ветроустойчивостью за счёт отсутствия острого выступа и более оригинальным внешним видом.
Те же треугольные скаты, но с небольшим фронтоном у конька — это уже датская полувальмовая крыша. Её преимущество – естественное освещение в достаточном количестве без установки мансардных окон. Датская крыша еще более непривычна для российских широт, чем вальмовая, но на практике оказывается едва ли не самой практичной из всех похожих вариантов.
А вот для домов с квадратным периметром подойдет шатровая крыша. В отличие от классической вальмовой кровли, у которой есть два торцевых ската треугольной формы и два боковых ската в форме трапеции, шатровая выглядит как четыре треугольника с равными сторонами, которые соединены в верхней точке. У такой кровли конструкция стропил еще более сложная. Стропильные ноги у шатровой конструкции длиннее рядовых балок, а между ними крепятся короткие стропила (нарожники).

Установка стропил без конькового прогона. Несколько слов о базовой конструкции стропильной системы

В первую очередь несколько минут внимания необходимо уделить общему строению стропильной системы, чтобы вспомнить, как называются ее основные элементы, так как в дальнейшем описании монтажных работ они будут достаточно часто встречаться.

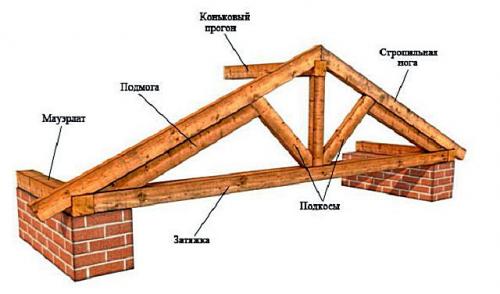

Основные элементы стропильной системы скатной крыши

• Мауэрлат — это брус, закрепляемый на несущей стене. Он служит для закрепления на ней нижней стороны стропильной ноги, и для равномерного распределения нагрузки от всей кровельной системы на стены.

Мауэрлат – надежная основа для стропильной системы

Этот элемент стропильной системы должен быть правильно подобран и зафиксирован на стене, так как от этого зависит надежность установки всех других несущих деталей. Как установить мауэрлат для двускатной крыши своими руками – подробно описано в соответствующей публикации нашего портала.

• Стропильные ноги или просто стропила – формируют каркас ската, закрепляется на мауэрлате в нижней части, а сверху – на коньковом прогоне или же между собой, формируя конек.

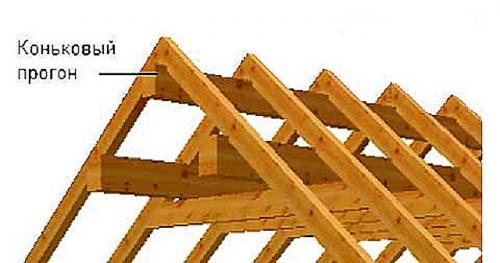

• Коньковый прогон закрепляется на стойке, подпираемой подкосами. Он предназначен для жесткого крепления стропил.
• Затяжка – это горизонтальный брус, дополнительно связывающий пару стропильных ног, придавая конструкции дополнительную жесткость. Особое значение затяжки имеют в висячих стропильных системах, когда невозможно создать промежуточные опоры на капитальные стены. Затяжки, уложенные между двух брусьев мауэрлата, часто используются в качестве балок чердачного перекрытия. Установленные ближе к коньку – могут послужить основой для подшивки потолка чердачного помещения.
• Подкосы и подмога – это усиливающие элементы, предназначенные для придания ферме стропильной системы дополнительной жесткости и прочности. Обычно применяются в случаях, когда требуется большая длина стропильных ног, более 5 ÷ 6 метров.

Элементы усиления при наслонной стропильной системе

• Стойка используется как подпора для конькового прогона и чаще всего устанавливается в каждую из ферм, если возводится наслонная стропильная система, имеющая дополнительные опоры в виде капитальных внутридомовых перегородок.
• Лежень —  это брус, укладываемый на несущие перегородки дома, и предназначенный для закрепления на нем стоек или подкосов.

Важность правильности креплений стропил на коньке

Такой элемент, как конек, присутствуют в конструкции большинства разновидностей крыш. Нет его в шатровом, сводчатом и односкатном варианте стропильных систем.

крепление для стропил

Конек – самая высокая точка стропильной системы крыши

Конек является самой высокой точкой крыши, в которой соединяются элементы, формирующие скаты – стропила. Поэтому основная миссия конькового узла заключается в придании всей стропильной системе прочности и жесткости. От того, насколько правильно будет произведено крепление, настолько длительнее станет эксплуатация конструкции крыши без необходимости выполнения ремонта.

Источник: https://balki-v-interere.postroivsesam.info/stati/ctropila-kryshi-na-balki-perekrytiya-kogda-tak-postupayut

Сборка стропильной системы. Основные функциональные задачи стропильных систем

При обустройстве скатных конструкций крыш, стропильная система является каркасом для покрытия и для удержания материалов «кровельного пирога». При грамотном монтаже каркасной конструкции будут создаваться необходимые условия для правильной «работы» утепленных и неутепленных типов кровель, защищающих стены и внутреннее пространство дома от различных атмосферных воздействий.

При выборе вида стропильной системы приходится учитывать немало разносторонних критериев

Кровельная конструкция также всегда является завершающим архитектурным элементом экстерьерного оформления строения, своим видом поддерживая его стилистическое направление. Тем не менее, конструктивные особенности стропильных систем в первую очередь должны соответствовать требованиям прочности и надежности, которым должна соответствовать крыша, и лишь затем уже – эстетическим критериям.

Каркас стропильной системы формирует конфигурацию и угол наклона крыши. Эти параметры во многом зависят от природных факторов, характерных для конкретного региона, а также от желания и возможностей домовладельца:

• Количество осадков в разные периоды года.
• Направление и средняя скорость ветра в местности, где будет возводиться постройка.
• Планы по применению пространства под крышей – обустройства в нем жилых или нежилых помещений, или же использования его лишь в качестве воздушной прослойки для термоизоляции расположенных ниже помещений.
• Разновидность планируемого материала кровельного покрытия.
• Финансовые возможности домовладельца.

Атмосферные осадки и сила потоков ветра дают весьма чувствительную нагрузку на строение кровли. Например, в регионах с обильными снегопадами не стоит выбирать стропильную систему с небольшим углом наклона скатов, так как снеговые массы будут задерживаться на их поверхности, что может привести к деформации каркаса или кровельного покрытия или к протеканиям.

Если же местность, где будет производиться стройка, славится своими ветрами, то лучше выбирать конструкцию с небольшим уклоном ската, чтобы случающиеся резкие порывы не сорвали отдельных элементов крыши и кровли.
