Cтропила крыши на балки перекрытия. Когда так поступают

Cтропила крыши на балки перекрытия. Когда так поступают

Прежде чем рассмотреть вопрос о том, как производится соединение стропил с балками, следует разобрать с тем, когда такой способ крепления может понадобиться. При возведении крыши нужно внимательно относиться ко всем ее элементам. Но наиболее важным по праву считается вопрос о надежности стропильной системы. Именно этот компонент будет нести на себе все основные нагрузки.

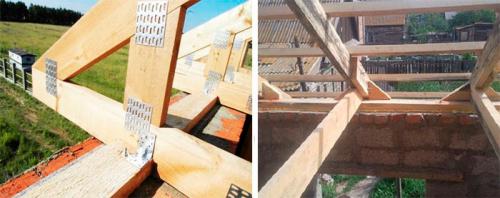

Крепление стропил к балкам перекрытия можно проводить как в случае если дом деревянный, так и тогда, когда стены выполнены из кирпича или блоков (пеноблоков или подобных им). Но в каждом случае у такого соединения есть свои особенности, а именно:

• если крепление стропил двухскатной крыши к балкам перекрытия делается в деревянном доме, то такая конструкция получается достаточно прочной. Хотя в этом случае точечная нагрузка возрастает, тем не менее, это не влияет на прочность стен. Дело в том, что при строительстве используются длинные бревна или брусья. Балка перекрытия и стропила оказывает давление именно на них. В результате нагрузка равномерно распределяется по всей стене;
• дела обстоят по-другому, если дом кирпичный. В этом случае в местах соединения стропильной системы и балок перекрытия на стену оказывается слишком большое давление. Причем такая нагрузка является точечной. В результате такое опирание постепенно разрушает кирпичи верхнего ряда стен. Чтобы этого избежать, балки перекрытия нужно укладывать на мауэрлат , а потом к ним крепить стропила;
• практически тоже самое относится и к тому случаю, если стены выполнены из пеноблока или другого подобного материала. Стропильная система должна упираться на балки, которые укладываются на мауэрлат. И если в случае с кирпичным домом этим правилом (на свой страх и риск) можно пренебречь, то в дано ситуации так поступить нельзя.

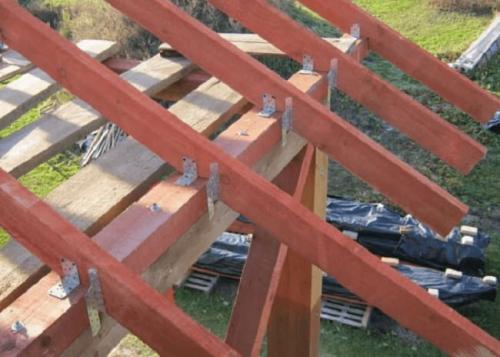

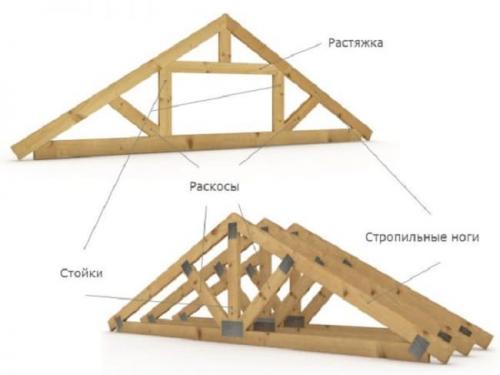

Установка стропил без конькового прогона. Главные соединительные узлы

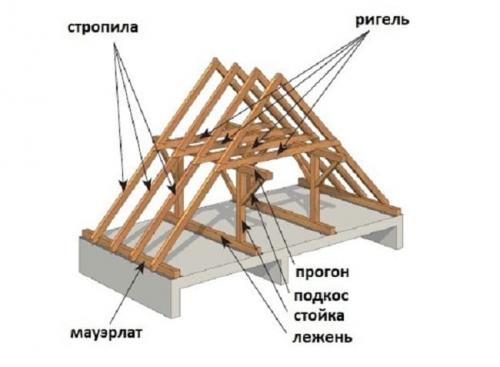

Главными узлами стропильной системы выступают:
— стропильная ферма — соединение стропильной пары, растяжки, а также стоек и раскосов;
— коньковый узел — совмещение двух противоположных стропил;
— звено из мауэрлата и опирающегося на него стропила;
— модуль, включающий в себя прогон, стойку и лежень;
— соединение стропила с подкосом и стойкой.

Наиболее сложное звено каркаса кровли — это стропильная ферма, которая отличается тем, что собирается на земле, а потом переправляется на кровлю, поскольку только так получается удачно подогнать одну деревянную деталь под другую. Стропильная ферма состоит как минимум из трёх элементов — помимо главных элементов — двух противоположных стропил и растяжки, включает дополнительные фрагменты — стойки и раскосы, уменьшающие давление конструкции на стены и создаётся при помощи различных типов врубок практически без применения металлических крепёжных приспособлений.

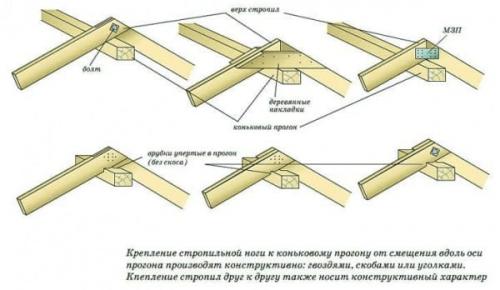

Коньковый узел тоже имеет несколько особенностей —   он образуется в результате соединения двух противоположных стропил за счёт специальных срезов или выемок. Для создания конькового узла существует множество методов и фиксируется посредством металлических планок, болтов или гвоздей.

Соединение стропил и мауэрлата происходит за счёт вырубки в каждой стропильной ноге, соответствующей форме элемента, служащего для неё опорой. Стропила закрепляют на мауэрлате, чтобы они не смещались в сторону, а усиление связи стропил и мауэрлата достигается посредством крепления металлических уголков, строительных скоб, гвоздей или болтов.

Модуль из прогона, стойки и лежня формируют, вбивая в места их соединений строительные скобы, стальные нагели или накладки из полос стали.Узел из лежня, стойки и прогона позволяет разделить нагрузку между внешними и внутренними стенами здания. Подкосы, стойки и стропила собирают в единый модуль, создавая вырубки. Чтобы их соединение не было слабым, применяют строительные скобы.

Источник: https://otoplen-dom.ru/novosti/montazh-dvuhskatnoy-kryshi

Стропила на крышу. Вопросы влажности: можно ли сушить стропила прямо на крыше

Главное требование к сырью стропильной системы состоит в том, что доски для стропил должны быть высушены до степени влажности 15-20%, обработанны фунгицидными и противопожарными средствами. Что касается именно влажности досок, здесь есть свои моменты:

• Если стропильные элементы будут спрятаны под обшивкой, как это обычно бывает, тогда влажность древесины должна быть не более 15%.
• Если элементы будут находиться на открытом воздухе, как, например, участок крыши над балконом или террасы, или речь идет о стропилах навеса, тогда влажность должна быть не более 20%.

Учитывайте, что древесина с влажностью более 30% уже в полтора раза менее прочна, чем древесина с важностью 15-20%. Чем это грозит? Такую стропильную систему может «повести». Вы будете сильно удивлены насколько!

Например, та же лиственница 100х100 см буквально за один сезон может повернуть на 90 градусов, и при этом она покроется сильными трещинами. Поэтому, выбирая доски для стропил естественной влажности, берите всегда с запасом, чем если бы вы забрали сухие. Все равно в строительстве стропильной системы всегда должны быть лишних 10% материала для мелких непродуманных работ.

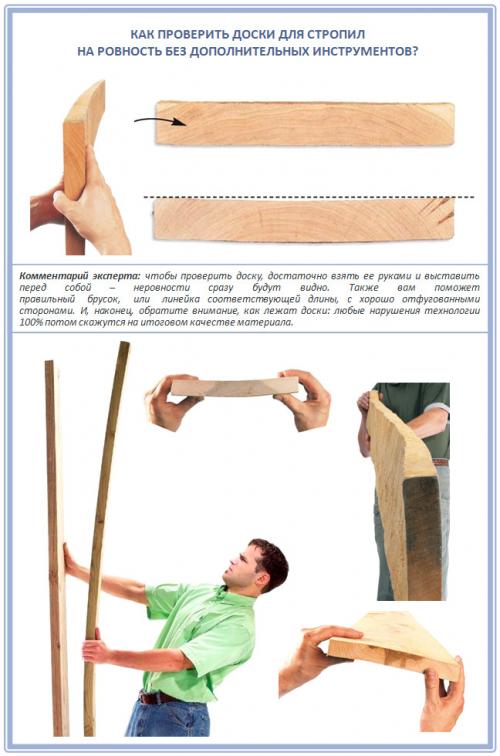

Причем определить проблему неправильно высушенной древесины вы сможете даже на глаз:

Вот почему в заводских условиях доскам для стропильной системы уделяется столько времени. Там даже существует специальная сушильная камера, внутри которой – высокая температура. И в этом способе подготовки досок есть свое ценное преимущество: при такой температуре погибают личинки насекомых и споры плесени.

Совет: если вам вас угораздило приобрести древесину с превышающей норму влажностью, вы можете высушить ее в естественных условиях. Для этого вам понадобится продержать ее хотя бы год в сухом и прохладном месте.

Балки под вальмовую крышу. Установка вальмовой крыши на мауэрлат

Принцип установки четырехскатной вальмовой крыши такой же, как и обычной двухскатной конструкции. В обязательном порядке нужно предусмотреть гидроизоляцию под брус мауэрлата, правильно выровнять опорную поверхность по горизонту. Такой способ крепления применяется в небольших домах с отсутствием внутренних капитальных стен, на которые можно перенести часть нагрузки от стропильных ног. Тем не менее даже в упрощенных схемах вальмовая крыша требует точного расчета размеров каждой из стропил.

Каркас крыши с вальмами отличается от обычной двухскатки наличием, так называемых диагональных стропильных ног, их положение и функции достаточно наглядны из приведенной схемы. Накосная стропильная балка вальмовой крыши упирается в наиболее прочное место — в угловое соединение двух стен. Поэтому важно правильно так соединить каждую пару диагональных балок между собой, и дополнительно с коньковым прогоном, чтобы срединная линия коньковой фермы была параллельной стенам здания,проекция линии на плоскость мауэрлата проходила точно через середины мауэрлатных поперечных брусьев.

В этом случае нагрузка от снега и ветра будет оптимально распределяться между всеми силовыми элементами каркаса и, главное, – равномерно передавать усилие через мауэрлат на кирпичную или бетонную кладку стен дома. Это предупредит отрыв отдельных шпилек или даже разрушение самого бруса мауэрлата. Если в проекте дома предусмотрено использование висячих стропил, угол подъема или наклона ската желательно выдержать в пределах 50-55^о. Увеличение рекомендованных значений приведет не только к заметному удорожанию, но в отдельных случаях уменьшит полезное пространство под вылетом стропильных ног. Взамен хозяин получит хороший сход с крутого наклона вальмовой кровли снега, льда и воды.

Кроме диагональных элементов, в подобной схеме обязательно используются шпренгели – угловые перемычки мауэрлатной рамы, и могут применяться подкосы – боковые наклонные опоры, усиливающие жесткость стропильной ноги. Как и в двухскатной крыше, стропила в точке смыкания на коньковой балке соединяются шпильками и ригелями. Аналогичным способом сращивают попарно стыки пары накосных балок и подкосов.

Для формирования поверхности настила на вальмовой части крыши пространство между двумя диагональными стропильными ногами зашивают нарожными стропилами. Техника их установки на вальмовой плоскости сложнее, чем у рядовых балок, каждый элемент приходится подгонять в размер строго индивидуально. Зачастую даже тщательный расчет не дает ответа на вопрос, где и в какой размер выполнять точки врезки крепления, поэтому заготовки под нарожные балки приходится вымерять и вырезать с большим допуском.

Крепление стропил односкатной крыши. Крепление к мауэрлату

О том, как крепить стропила к мауэрлату двухскатной крыши, нужно задуматься ещё на этапе монтажа самого мауэрлата. Если он закреплён на стене сбоку с помощью скоб, вбитых в деревянные пробки, то он не в состоянии нормально воспринимать распорные нагрузки. Поэтому крепление стропильной системы должно быть жёстким, исключающим сдвиги или повороты элементов относительно мауэрлата и друг друга.

Для справки. Безраспорный мауэрлат проще и дешевле в монтаже, но вся кровельная конструкция получается не слишком устойчивой к ветровым нагрузкам. Поэтому его устанавливают только на небольшие постройки – садовые домики, гаражи, бани.

Возможные варианты показаны на схеме:

• На конце стропила выпиливается «седло», которым оно надевается на мауэрлат, после чего соединение укрепляется двумя стальными уголками, установленными с обеих сторон, либо тремя гвоздями, два из которых забиваются сбоку под углом и скрещиваются в теле мауэрлата, а один вбивается в стропило вертикально.
• Вместо изготовления запила к стропильной ноге подшивается опорный брусок, упирающийся торцом в мауэрлат. Так поступают, если возникают сложности с тем, как запилить стропила под нужным углом и нужных размеров. Дальнейшее крепление также осуществляется на перекрещённые гвозди или уголки.
• Запил или опорный брусок ограничивают свободу движения стропилины, не давая ей скользить по опорной плоскости. А дополнительный крепёж не позволяет ей сдвигаться в горизонтальном направлении. Если увеличить степень свободы этого узла, не делая «седло» или используя в качестве крепежа скобу, то максимально жёстким придётся делать соединение стропил в верхней части.

Дома, построенные из газосиликатных блоков, пеноблоков и других относительно хрупких материалов, обязательно усиливаются по верхнему периметру стен монолитным бетонным поясом. Без него невозможно надёжное крепление мауэрлата, так как подобные материалы плохо удерживают в себе крепёж. Как правило, ещё во время заливки бетонного пояса в него вертикально устанавливают шпильки, на которые впоследствии и «насаживается» мауэрлат и фиксируется гайками.

В этом случае деревянная обвязка стен получается более надёжной и хорошо противостоит распорным нагрузкам. Помимо уже описанных способов, как крепить стропила к мауэрлату, можно использовать и другие. Например, с помощью накладной перфорированной пластины с запилом стропильной ноги или без него. Или на скобу либо три перекрещённых гвоздя без запила. Важно только срезать опорную часть стропила так, чтобы она точно совпадала с плоскостью мауэрлата.

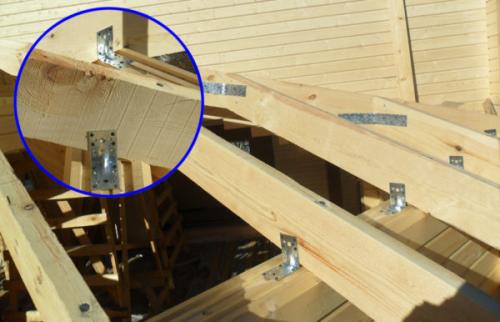

Крепление стропила к балке. Специальными металлическими крепежными пластинами

Строители применяют два типа пластин. Соединение прочное, делается быстро и без ручного труда. В развитых странах стропильные фермы домов собираются на производственных линиях, при этом все процессы почти полностью автоматизированы. Технология сборки дает возможность увеличивать производительность оборудования и снижать себестоимость продукции. Элементы домов на строительной площадке быстро собираются, количество ручного труда сводится к минимуму. Деревянный дом под ключ ставится всего за две-три недели в зависимости от этажности и размеров.

Крепежные пластины

Какие пластины применяются для крепления стропилин к балкам?

Зубчатые

В нашей стране, к сожалению, малоизвестны, в развитых странах используются давно. Зубчатое крепление – металлические пластины с различными линейными размерами. По всей площади имеются зубья, которые вбиваются в деревянные конструкции. Длина и расстояние между зубьями выбирается с учетом размеров стропильных ног и балок перекрытия. Такое соединение дает возможность автоматизировать процесс производства ферм стропильной системы. Зубчатые пластины устанавливаются с двух сторон соединяемого узла.

Стальные зубчатые пластины

Важно. Использовать такие соединения с двух сторон можно только на пиломатериалах с одинаковой толщиной. Максимальное отклонение ±1 мм. Именно это условия не позволяет широко применять зубчатые соединения в нашей стране, большинство отечественных пиломатериалов не выдерживают требуемые поля допусков.

Зубчатые пластины можно забивать и вручную, но необходимо следить за правильностью их положения.

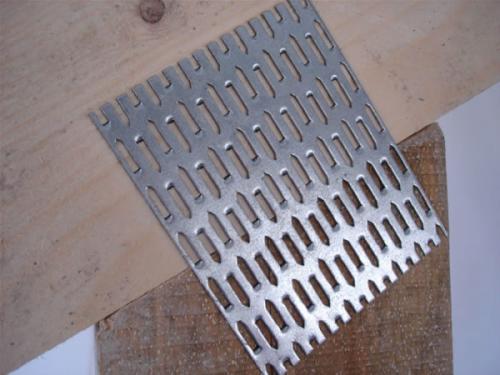

Перфорированные

Хорошо известные крепежные элементы, универсального использования. Могут фиксировать все элементы стропильной системы, имеют различные размеры и толщину. Пластины накладываются на узел, стягивание выполняется саморезами, болтами или обыкновенными гладкими гвоздями. Могут монтироваться с одной или двух сторон соединения. Преимущества – нет строгих требований по качеству пиломатериалов, большое количество отверстий позволяет выбирать самые удачные места вкручивания саморезов. Недостатки – требуют довольно много ручного труда. Работать с ними тяжелее, чем с зубчатыми. Кроме того, возрастает время монтажа стропильной системы.

Использование перфорированного крепежа

Общий вид на стропильные фермы

Практический совет. Прочность крепления пластинами во многом зависит от точного соблюдения рекомендованной технологии, даже незначительные нарушения могут заметно уменьшать устойчивость стропильной системы. Для того чтобы исключить вероятность появления неприятных ситуаций во время эксплуатации зданий, практики рекомендуют стягивать стропильные ноги и балки перекрытия ригелями, использовать вертикальные стойки. Эти элементы компенсируют ошибки монтажа стропильной системы, увеличивают время и повышают безопасность эксплуатации дома.

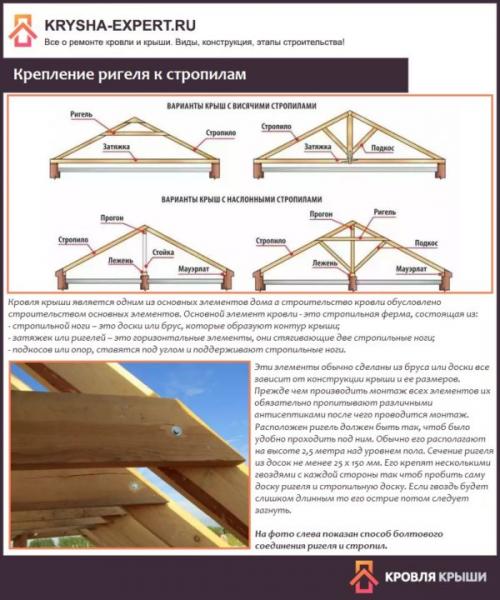

Крепление ригеля к стропилам

Крепить стропила к балкам перекрытия рекомендуется том случае, когда оба элементы изготовлены из одинаковых досок. Такой метод на сегодняшний день считается самым распространенным.
