Крепление деревянных балок к кирпичной стене. Правила установки

Крепление деревянных балок к кирпичной стене. Правила установки

Как было указано в предыдущем разделе, технические особенности монтажа различных балок указаны в нормативах ГОСТов, СНиПов и отсылок от них к другим документам. Важные правила крепления балок к чердачной, лестничной или межэтажной конструкции, согласно нормам, заключаются в следующем:

1. Крепление можно выполнять специальными (перфорированными) пластинами, создающими идеальную геометрию и устойчивость перекрытия.

   Монтажные приспособления данного типа выполнены из качественного металла, дерева, ЖБ.

   Они способны создать геометрическое равенство креплений, и сгладить появляющиеся неровности. Перфорированные пластины устанавливают вдоль верха крепления продольной балки каркаса стен, и надежно фиксируют их специальными уголками.

2. Соответствие крепления балок принятой схеме проекта.

   Специалисты выполняют работы в точном соответствии с расчетами. Любые отхождения от плана чреваты нарушениями в конструкции и возникновением строительных ошибок. Например, нежелательно крепить балки к стойкам каркаса, если это не предусмотрено для конструкции по плану. При монтаже изделий, от стоек немного отступают – они не должны упираться в них.

3. Соответствие нагрузок возможностям самих балочных креплений.

   Здесь в работе больше всего опираются на СНиП 2.01.07-85 , согласно которому все перекрытия в жилых строениях должны выдерживать нагрузку не меньше 200 кг/м².

   Данный показатель перемножают с величинами, которые определяют площадь, и от получившегося результата отнимают предположительные нагрузки, которые должно будет выдерживать перекрытие (сюда входит обустройство слоев пирога + мебель, вещи или приспособления, которые расположатся на нем).

4. Использование в работе качественных материалов, а также поддерживающих элементов.

   Чтобы повысить жесткость перекрытия балок, например, из дерева, их укрепляют распорками. Покупка качественного материала от проверенных производителей – залог успешного строительства. Поэтому важно обращать внимание на маркировку изделия, наличие сертификата качества, сопровождающие документы и гарантии.

5. Глубина укладки опоры.

   Согласно нормативам, данный показатель должен быть не менее 150 (мм). Это очень важная цифра, которая используется также в расчетах проекта. Глубину формируют с помощью специальных строительных инструментов и приспособлений, в точном соответствии с принятой схемой проекта.

6. Работа без ошибок.

   Важно правильно выполнять рабочий процесс по плану, в соответствии с расчетами и установленным показателем распределения нагрузки. Особое внимание при монтаже балок уделяется прежде всего стропильной системе, которая способна привести к обрушению кровли. Также, если будут строительные ошибки, то будут образовываться постоянные протечки.

Связанные вопросы и ответы:

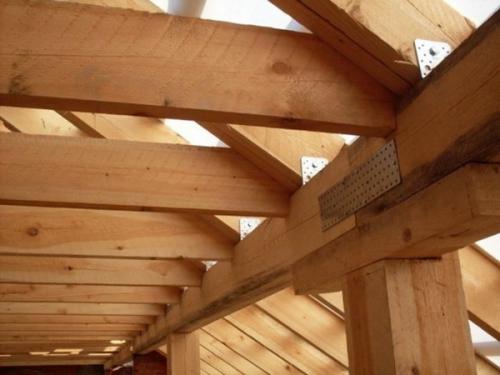

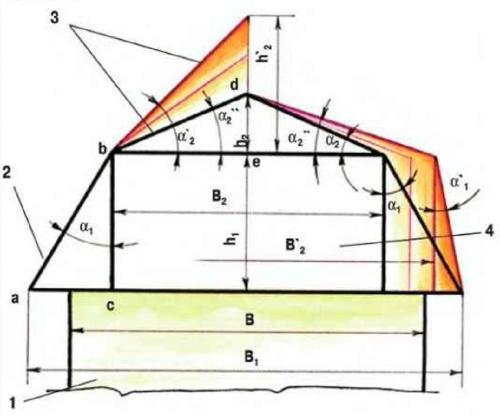

Способы крепления деревянных балок. Крепление балок крыши к мауэрлату

На стенах железобетонных домов для крепления балок крыши обычно делают уступ, который ограничивают армопоясом по внешней стороне. Это позволяет жестко зафиксировать балки и сделать невозможным их сдвиг, когда конструкция уже связана в единое целое.

Для крепления балок на крыше домов из штучных материалов — кирпича, ракушечника, газоблока, пеноблока — поверх стен сначала нужно уложить мауэрлат. В большинстве случаев его делают из деревянного бруса 150×150 мм или 200×200 мм, для небольших домов и подсобных построек можно использовать брус 100×100 мм. Он нужен, чтобы заменить точечную нагрузку от балок на распределенную по всей поверхности стены.

На мауэрлате балки закрепляются тремя способами.

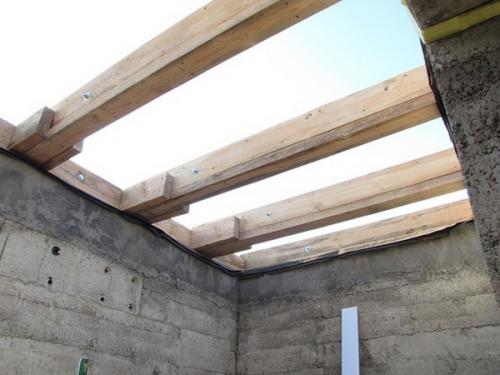

В этом случае балка перекрытия просто укладывается поверх мауэрлата и фиксируется на нем скобами, перфорированными уголками или шпилькой. Независимо от вида основного крепления балки почти всегда для надежности дополнительно прибивают двумя гвоздями наискось.

Запил нужен, чтобы защитить балки от сдвига. Как правило, такой способ крепления используют для асимметричных крыш, поскольку в этом случае нагрузка от стропил направлена от стены. Если речь об обычной двухскатной крыше, в пропиле нет необходимости — балка будет работать как затяжка, а усилие на сдвиг от противолежащих стропильных ног будет компенсироваться.

Запил для крепления балок крыши к мауэрлату нужен небольшой — до 20 мм глубиной. Этого достаточно, чтобы надежно зафиксировать доску. Но учитывайте, что пропиливают паз именно в балке. Ослаблять мауэрлат даже небольшим запилом категорически нельзя — это может привести к его растрескиванию и последующему разрушению под нагрузкой.

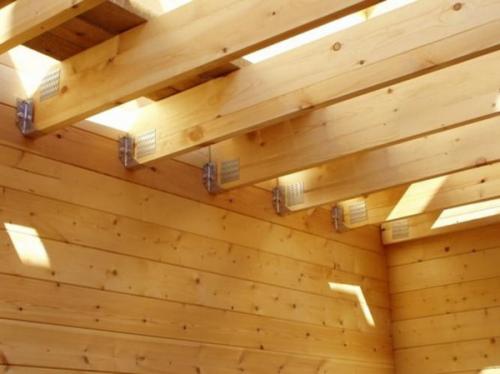

Установленные с запилом балки закрепляются перфорированными уголками или скобами. Гвозди для их дополнительной фиксации обычно не нужны.

Довольно редкий способ крепления для балок крыши. В основном он используется при монтаже досок перекрытия, которые не несут никакой нагрузки, кроме веса пола и предметов на нем. То есть когда балки используются только для перекрытия, а не для того, чтобы опирать на них стропила и другие элементы кровли.

При таком способе установки балок используется специальный крепеж — держатель-наконечник или подвес. Это П-образный перфорированный уголок, на который балки подвешивают к стене.

В крайнем случае, когда нет другого выбора, крепление «торец-пласть» применяют и для нагруженных конструкций. Например, при монтаже стропильных систем сложных крыш или при устройстве плоских кровель. Но в этом случае для крепления балок на крыше используют деревянные накладки, шпильки или держатели, усиленные перфорированной лентой либо проволокой.

Как крепить брус 100х100 к кирпичной стене. Как прикрепить доску к кирпичной стене: способы — Из кирпича

Все фото из статьи

В процессе выполнения различных строительных работ зачастую возникает потребность в закреплении бруса на кирпичной стене. У неопытных мастеров эта задача нередко вызывает ряд вопросов. Поэтому в данной статье мы рассмотрим, как закрепить деревянный брусок к кирпичной стене, а также некоторые другие деревянные детали.

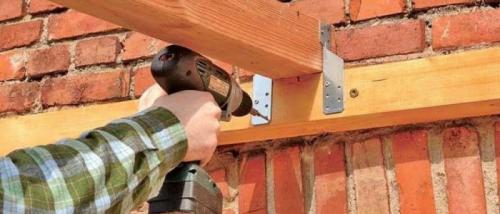

Крепление бруса к стене

В каких случаях требуется крепление бруса к стене

Крепление бруса к кирпичной кладке является довольно распространенной строительной операцией, которая может потребоваться в следующих случаях:

• При креплении различных конструкций и элементов интерьера.
• При выполнении перепланировки.

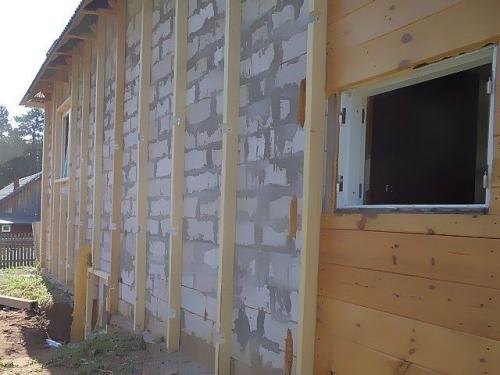

• В процессе утепления или облицовки фасада – в этом случае необходимо выполнить крепление деревянной обрешетки к кирпичной стене.
• Для монтажа козырьков и примыкающих к дому навесов.

Ниже подробно рассмотрим, как выполняется монтаж бруса.

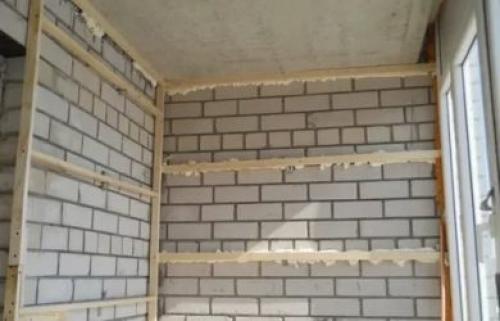

Монтаж деревянной обрешетки

Инструменты

Перед тем как прикрепить деревянный брус к кирпичной стене, необходимо подготовить следующие инструменты и материалы:

• Электродрель;
• Молоток;
• Строительный уровень;
• Дюбеля типа «быстрый монтаж».

Монтаж

Инструкция по закреплению бруса на стене выглядит следующим образом:

• Вначале нужно найти положение, в котором должен находиться прикрепленный к стене брус.
• Далее надо выполнить отверстия под дюбеля, которые высверливаются сквозь брус. На этом этапе важно не сместить деталь, поэтому работу лучше выполнять вдвоем, чтобы один человек удерживал брус, а второй – высверливал отверстия.

Шаг между крепежами зависит от сечения бруса – чем оно больше, тем, соответственно, меньше должен быть шаг. К примеру, если крепится брусок сечением 5х5 см, шаг должен составлять около 20 – 30 см.

Кроме того, в зависимости от сечения бруска выбирается и размер крепежа. Максимальный размер составляет 8×120 мм, а минимальный – 6×40 мм. Что касается выбора сверла, то оно должно соответствовать диаметру и длине дюбеля.

• Затем надо выполнить зенкование отверстий, чтобы выполнить монтаж крепежей впотай. Для этого отверстия на несколько миллиметров рассверливаются сверлом, соответствующим диаметру шляпки крепежа.

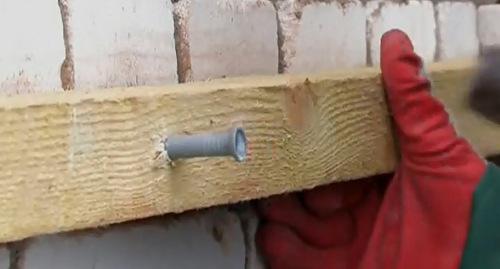

Вставка пластикового дюбеля в отверстие

• После этого в отверстия своими руками вставляются пластиковые дюбеля.
• В завершение работы в дюбеля вставляются гвозди и забиваются молотком. В результате крепежи расширяются и прочно фиксируются в стене, удерживая при этом деревянную деталь.

Обратите внимание! Гвозди дюбелей имеют прорези под крестовую отвертку, однако, они не предназначены для того, чтобы их вкручивали. Прорези выполнены лишь с целью простого демонтажа крепежа.

На этом процесс монтажа завершен. Надо сказать, что раньше, до появления быстрого монтажа, брус крепили к стенам при помощи обычных дюбелей. Однако, сейчас данная технология не применяется, так как она гораздо более сложная и отнимает больше времени.

Пример заделки балок

Монтаж балок

Отдельно следует сказать о том, как выполняется опирание деревянной балки на кирпичную стену. Данная процедура очень ответственная, так как балки обычно принимают на себя большую нагрузку или даже служат перекрытием. Поэтому заделка балки в стену (опирание) должно соответствовать определенным требованиям прочности и надежности.

Итак, установка балок обычно осуществляется в специальные ниши глубиной не менее 150 мм.

Сам процесс выглядит так:

• Первым делом необходимо отесать концы балки под углом около 60 градусов.
• Затем торцы детали пропитываются антисептической жидкостью, и после высыхания обрабатываются смолой.
• Далее выравнивается дно ниши и застилается несколькими слоями рубероида.
• После этого концы балки оборачиваются толем и укладываются так, чтобы не достигали стенки ниши примерно на 40 миллиметров.
• Затем оставшееся в нише пространство заполняется бетоном.

На этом процесс заделки завершен. Надо сказать, что для придания жесткости конструкции зачастую выполняют дополнительное крепление балки анкером. В этом случае анкер устанавливается еще в процессе кладки стены, причем располагается на расстоянии около 12 см от наружной ее поверхности.

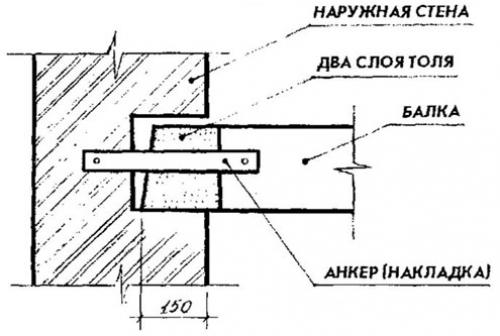

Схема заделки с использованием анкера

Другой конец анкера должен выпирать в помещение на 20 см. При этом для монтажа балки в ней выполняется отверстие, соответствующее диаметру штыря. Данный способ монтажа применяется в тех случаях, когда необходимо получить крепление особой прочности.

Крепление бруса к стене. Крепление деревянного бруса к кирпичной стене

Крепление деревянного бруса к кирпичной стене – особенности технологии

В процессе выполнения различных строительных работ зачастую возникает потребность в закреплении бруса на кирпичной стене. У неопытных мастеров эта задача нередко вызывает ряд вопросов. Поэтому в данной статье мы рассмотрим, как закрепить деревянный брусок к кирпичной стене, а также некоторые другие деревянные детали.

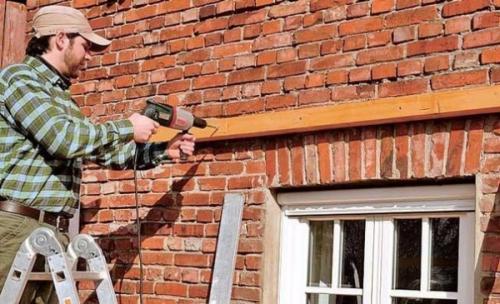

Крепление бруса к стене

В каких случаях требуется крепление бруса к стене

Крепление бруса к кирпичной кладке является довольно распространенной строительной операцией, которая может потребоваться в следующих случаях:

• При креплении различных конструкций и элементов интерьера.
• При выполнении перепланировки.
• В процессе утепления или облицовки фасада – в этом случае необходимо выполнить крепление деревянной обрешетки к кирпичной стене.
• Для монтажа козырьков и примыкающих к дому навесов.

Ниже подробно рассмотрим, как выполняется монтаж бруса.

Монтаж деревянной обрешетки

Процесс крепления бруса

Инструменты

Перед тем как прикрепить деревянный брус к кирпичной стене, необходимо подготовить следующие инструменты и материалы:

• Электродрель;
• Молоток;
• Строительный уровень;
• Дюбеля типа «быстрый монтаж».

Монтаж

Инструкция по закреплению бруса на стене выглядит следующим образом:

• Вначале нужно найти положение, в котором должен находиться прикрепленный к стене брус.
• Далее надо выполнить отверстия под дюбеля, которые высверливаются сквозь брус . На этом этапе важно не сместить деталь, поэтому работу лучше выполнять вдвоем, чтобы один человек удерживал брус, а второй – высверливал отверстия.

Шаг между крепежами зависит от сечения бруса – чем оно больше, тем, соответственно, меньше должен быть шаг. К примеру, если крепится брусок сечением 5х5 см, шаг должен составлять около 20 – 30 см.

Кроме того, в зависимости от сечения бруска выбирается и размер крепежа. Максимальный размер составляет 8×120 мм, а минимальный – 6×40 мм. Что касается выбора сверла, то оно должно соответствовать диаметру и длине дюбеля.

• Затем надо выполнить зенкование отверстий, чтобы выполнить монтаж крепежей впотай . Для этого отверстия на несколько миллиметров рассверливаются сверлом, соответствующим диаметру шляпки крепежа.

Вставка пластикового дюбеля в отверстие

• После этого в отверстия своими руками вставляются пластиковые дюбеля.
• В завершение работы в дюбеля вставляются гвозди и забиваются молотком . В результате крепежи расширяются и прочно фиксируются в стене, удерживая при этом деревянную деталь.

Обратите внимание! Гвозди дюбелей имеют прорези под крестовую отвертку, однако, они не предназначены для того, чтобы их вкручивали. Прорези выполнены лишь с целью простого демонтажа крепежа.

На этом процесс монтажа завершен. Надо сказать, что раньше, до появления быстрого монтажа, брус крепили к стенам при помощи обычных дюбелей. Однако, сейчас данная технология не применяется, так как она гораздо более сложная и отнимает больше времени.

Пример заделки балок

Монтаж балок

Отдельно следует сказать о том, как выполняется опирание деревянной балки на кирпичную стену. Данная процедура очень ответственная, так как балки обычно принимают на себя большую нагрузку или даже служат перекрытием. Поэтому заделка балки в стену (опирание) должно соответствовать определенным требованиям прочности и надежности.

Итак, установка балок обычно осуществляется в специальные ниши глубиной не менее 150 мм.

Сам процесс выглядит так:

• Первым делом необходимо отесать концы балки под углом около 60 градусов.
• Затем торцы детали пропитываются антисептической жидкостью, и после высыхания обрабатываются смолой.
• Далее выравнивается дно ниши и застилается несколькими слоями рубероида.
• После этого концы балки оборачиваются толем и укладываются так, чтобы не достигали стенки ниши примерно на 40 миллиметров.
• Затем оставшееся в нише пространство заполняется бетоном.

На этом процесс заделки завершен. Надо сказать, что для придания жесткости конструкции зачастую выполняют дополнительное крепление балки анкером. В этом случае анкер устанавливается еще в процессе кладки стены, причем располагается на расстоянии около 12 см от наружной ее поверхности.

Схема заделки с использованием анкера

Другой конец анкера должен выпирать в помещение на 20 см. При этом для монтажа балки в ней выполняется отверстие, соответствующее диаметру штыря. Данный способ монтажа применяется в тех случаях, когда необходимо получить крепление особой прочности.

Перемычки

Напоследок рассмотрим, как укладываются деревянные перемычки в кирпичных стенах над окнами и прочими проемами (читайте также статью “Строгальный станок по дереву: схема. Изготовление фуганка на деревянной станине”).

Крепление бруса к кирпичной стене. Крепление бруса к стене из кирпича

Крепление бруса к стене из кирпича

При строительстве дома либо проведении ремонтных работ в нем часто возникает потребность, при которой надо произвести крепление бруса к кирпичной стене. В основной массе ситуаций он несет довольно тяжелую нагрузку, в остальных — служит всего лишь каркасным элементом, на который можно прикрепить материал для облицовки. Это может быть сайдинг на наружные стены помещения либо внутренний гипсокартон. Крепление деревянного бруса к стене из кирпича не доставит хлопот тем мастерам, кто хорошо осведомлен в основных этапах монтажа.

В каких случаях требуется крепление бруса к стене

Крепление бруса к кирпичной кладке является довольно распространенной строительной операцией, которая может потребоваться в следующих случаях:

• При креплении различных конструкций и элементов интерьера.
• При выполнении перепланировки.
• В процессе утепления или облицовки фасада – в этом случае необходимо выполнить крепление деревянной обрешетки к кирпичной стене.
• Для монтажа козырьков и примыкающих к дому навесов.

Ниже подробно рассмотрим, как выполняется монтаж бруса.

Монтаж деревянной обрешетки

Крепление бруса к фундаменту

Строительство деревянного сруба все равно подразумевает бетонный фундамент. Он может быть ленточным, свайным или плитным. В любом случае, возникает вопрос, чем крепить деревянный брус нижнего венца к бетону. Ведь от качества его крепления зависит устойчивость всего здания.

Различают накладную установку и жесткую фиксацию.

Накладное крепление бруса к фундаменту

Первый способ подразумевает, что, уложенный на плоское основание, брус будет держаться под весом сооружения. Метод действенный. Его используют в случаях, когда требуется сэкономить время и деньги.

Установка балок

Традиционное крепление торца деревянной балки к стене — это заделка в кирпичную кладку. Данную конструкцию узла примыкания можно использовать в тех случаях, когда толщина кладки составляет 2 кирпича (250 мм) и более. Причина в том, что конец бруса должен войти в специально приготовленную нишу на глубину не менее 12 см (полкирпича). Если толщины перегородки не хватит, то ниша получится сквозной, что ненадежно и некрасиво.

Идеальный вариант — предусмотреть ниши под балки заблаговременно, при возведении стены. Если этого не сделано, то их можно аккуратно выдолбить. Конечно же, вторая опора для балки в виде каркаса пристройки должна быть выполнена до установки деревянного изделия в проектное положение.

Монтаж несущего бруса выполняется так:

1. Производится антисептическая обработка дерева. Торец, предназначенный для заделки в кладку, обматывается рубероидом.
2. Конец балки вводится в нишу, а второй опирается на готовую конструкцию. Расстояние от торца элемента до задней стенки ниши — 40 мм.
3. Выверяется положение бруска по горизонтали и вертикали, второй его конец закрепляется выбранным способом.
4. Щели между поверхностью кирпича и дерева заделываются цементно-песчаным раствором марки М50.

Неудобство данного способа в том, что надо затратить время на подготовку ниш и ожидание, пока раствор хорошо затвердеет, иначе при дальнейшей сборке кровли он будет выпадать кусками. Есть более практичный способ: закрепить плашмя к кирпичной кладке опорный брус того же сечения, что и балки. Крепить его нужно так, чтобы обеспечить необходимый угол наклона балок при их опоре на это основание.

Опорный брус следует крепить надежно, с использованием анкерных болтов, уходящих в толщу кирпича не менее чем на 100 мм. Шаг установки анкеров — 30 см (3 крепежа на 1 погонный метр). После балка обеими концами опирается на деревянные конструкции и закрепляется оцинкованными саморезами на стальных уголках.

Крепление бруса к стене производится разными способами. При этом нужно учитывать следующие параметры:

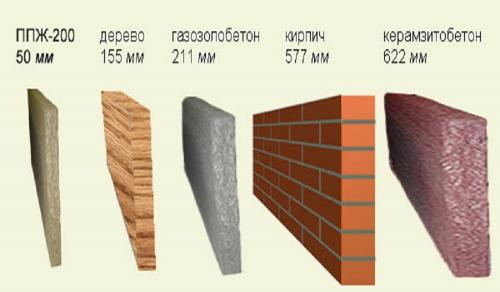

• материал и отделка стен (газобетонная, бетонная, оштукатуренная, кирпичная, гипсокартонная и т.д.);

• сечение бруса;

• вес и масштабы конструкции, которую брус должен удерживать.

От таких параметров зависит то, какие именно инструменты и крепежные элементы нужно применять, чтобы закрепить брус к стене. В роле крепежных элементов могут применяться:

• шурупы;
• гвозди;

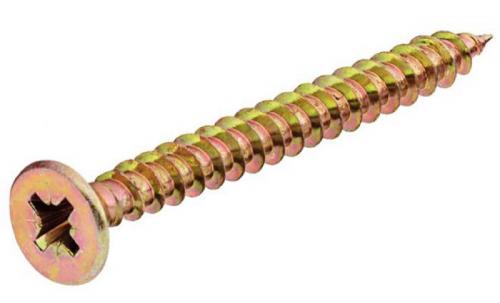

• саморезы;
• анкерные болты;
• металлические и пластиковые дюбеля;
• П-образные скобы;
• металлический уголок;
• деревянный шплинт.

Закрепить брус на бетонной стене

Прежде чем прикреплять брус к такой стене, стоит оценить его размеры, а также вес конструкции, который он должен удерживать. В том случае если брус небольшой и конструкция достаточно легкая, можно применять технологию с использованием гипсового или алебастрового раствора:

• шуруп необходимого диаметра плотно обматывается по длине проволокой (хорошо, если она будет медной);

• подготовленные отверстия в стене необходимо заполнить гипсовым или алебастровым раствором;

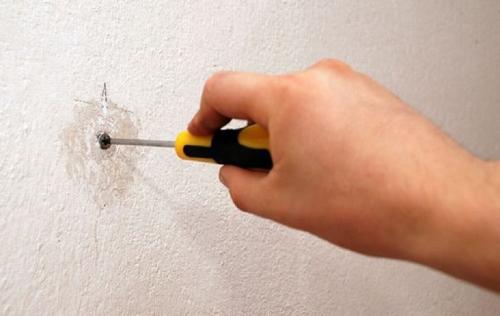

• быстро, не дожидаясь схватывания раствора, необходимо вкрутить в отверстие шуруп, обмотанный проволокой;

• через 10 минут, когда раствор схватился, но окончательно не высох, осторожно вывинтите шуруп;

• после высыхания раствора с помощью этого шурупа закрепите брус.

Как крепится перекрытие к стене. Сборка каркаса перекрытия над стенами 1-го этажа. Междуэтажное перекрытие

Способ крепления несущих балок к торцовой балке, необходимость закладки распорных брусков, максимальная длина выпуска балок перекрытия не требующая дополнительных расчетов для междуэтажных перекрытий аналогичны тем, что приведены в теме 2.2. «Перекрытие над фундаментом». На рис. 6 показан пример примыкания несущих наружных стен к междуэтажному перекрытию. Следует помнить, что несущие балки должны лежать по осям стоек несущих стен. (Если проектом не предусмотрены дополнительные балки жесткости в каркасах несущих стен).

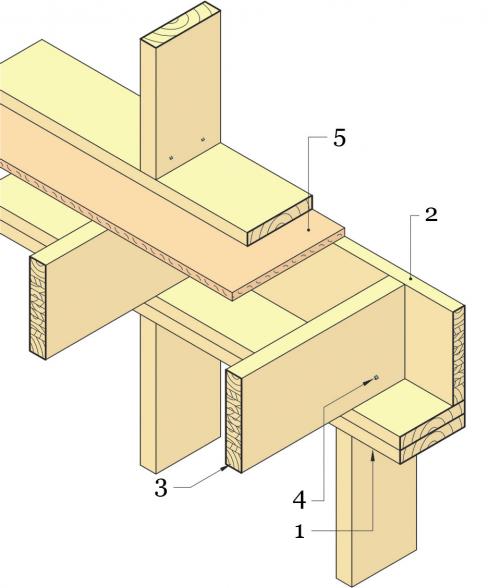

Рис.6. Примыкание несущих наружных стен к междуэтажному перекрытию.

1 – Верхняя обвязка стены
2 – Торцевая балка
3 – Несущая балка
4 – Двухточечное гвоздевое крепление несущей балки к верхней обвязке стены (гвозди 3,5х100 мм с обеих сторон)
5 – Черновой пол, ОСП-22 мм

Несущие балки, опирающиеся на верхнюю обвязку несущих внутренних стен, должны крепиться к ней на 2 гвоздя 3,5х100 мм (по одному с каждой стороны). Если в проекте указано, что несущие балки перекрытия разбиваются по длине над несущей внутренней стеной, то их соединяют между собой внахлест или с помощью накладок аналогично примеру, приведенному на рис. 3, п. 5-8. Затем между стыками несущих балок над внутренней несущей стеной необходимо установить распорные бруски, см. рис. 3, п. 9.

В некоторых случаях, если планировка дома требует слишком большого проема в центральной несущей внутренней стене, расчеты показывают целесообразность использования вспомогательных стальных двутавровых балок или балок из большого сечения из клееной древесины. Стык несущих балок перекрытия по стальной двутавровой балке детально показан на рис. 7. Чтобы избежать скрипа в перекрытии под несущие балки укладывают в два слоя полосу из картона, см. рис. 7, п.2. Помимо этого, при изготовлении несущих балок перекрытия нужно учитывать необходимость создания зазора в 10 мм между несущими балками и внутренними боковой и верхней поверхностями стальной двутавровой балки, см. рис. 7, п.4. Для улучшения звукоизоляционных свойств перекрытия, необходимо проследить, чтобы обрешетка потолка в помещении ниже, была достаточной толщины. Нижняя поверхность стальной двутавровой балки не должна касаться материалов обшивки потолка.

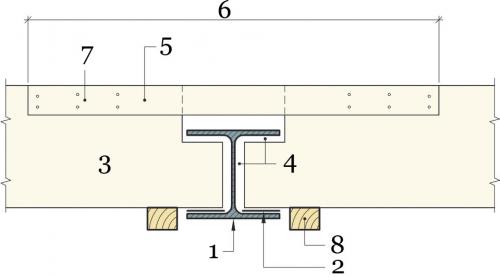

Рис.7. Стык несущих балок на стальной двутавровой балке, проходящей в перекрытии.

В тех случая, когда высота потолка, указанная в проекте, не позволяет расположить вспомогательную балку из клееной древесины непосредственно под каркасом перекрытия, то ее также необходимо встраивать внутрь. При этом для жесткого закрепления несущих балок к вспомогательной балке из клееного бруса используют балочные башмаки, см. рис. 8, п.3.

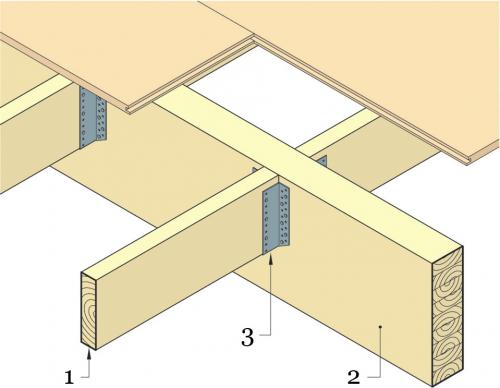

Рис.8. Стык несущих балок с вспомогательной балкой из клееного бруса встроенной в перекрытие.

1 – Несущая балка
2 – Вспомогательная балка из клееного бруса
3 – Балочный башмак

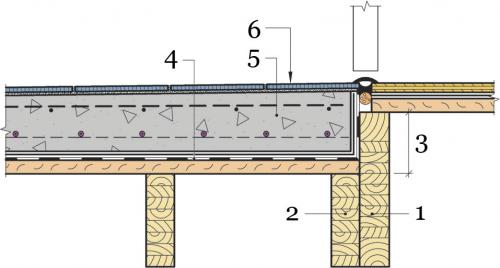

В ванных комнатах уровень пола должен быть ниже чем в остальных помещениях для того чтобы обеспечить необходимый уклон к сливному отверстию. Кроме того, в ванных комнатах на балки перекрытия помимо ОСП-плит обычно укладывают теплый пол и керамическую плитку, это еще больше увеличивает необходимую разницу в высоте несущих балок проходящих под ванной комнатой. См. рис. 9.

Рис.9. Понижение уровня пола для ванных комнат.
