Крепление деревянного бруса к бетонной стене. Крепеж

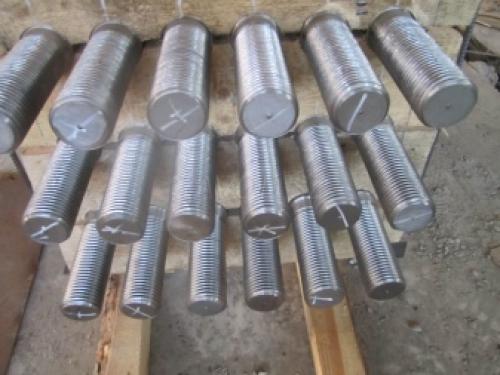

Закрепить брус можно на дюбели, обычные шпильки, нагелями. На прочном, плотном бетоне крепление производят шпильками, нагелями, а на менее надежный раствор берут дюбели.

Нагели отличаются шестигранной шляпкой, которую плотно затягивают инструментом, вручную обеспечить требуемую плотность закручивания невозможно.

Тип крепежа зависит от размера бруса, бетонной основы. Вариант — заглубление крепежа на одинаковое расстояние, насколько гвоздь уходит в брус, столько же должно войти в бетон. Лучшим исходом будет забивание в бетон на глубину вдвое большую, чем ширина бруска. Например, при толщине бруса 15 см, в бетон загоняют крепеж на 15, 20, 25, 30 см. Рекомендация — причина для отказа от крепежных элементов в квартире – другой конец метизного изделия может проступить сквозь перекрытия соседей.

Виды метизов

При выборе дюбелей, шпилек обращают внимание на шейку – участок под шляпкой без резьбы. Резьбовая нарезка начинается с отступом от верхней грани, удается достичь лучшего притягивания лаг к основанию.

Диаметр соединяющего элемента должен быть большим.

Необходимо проверить крепеж на отсутствие сколов, количество примесей, высокий процент содержания мягкого металла. Резьба должна быть четкой, материал прочным, достаточно прокаленным.

Есть еще один вариант крепления – анкер-гвоздь быстрой фиксации из стали, который вставляют в предварительно просверленные отверстия без заглушки. Последняя не требуется, на гвозде имеется металлическая оболочка, расположенная вокруг стержня. По мере вбивания анкера, оболочка расширяется, способствует надежному креплению.

Каким анкером крепить брус к бетону. Виды конструкций и способы крепления

Древесина – довольно востребованный и доступный строительный материал. Сравнительно невысокая цена, малый вес, высокие теплоизоляционные качества делают деревянный брус наиболее популярным элементом в наборе комплектующих для строительства собственного дома.

О том, как крепить брус к бетону, какие способы необходимо применять при монтаже различных видов конструкций будет подробно рассмотрено в этой публикации, а в дополнение к текстовому контенту смотрим

Тему — как и чем крепить брус к бетону, рассмотрим на практических примерах, это:

строительство сруба из бревен;
возведение каркасной конструкции;
монтаж мауэрлата кровли;
крепление лаг к бетонному полу;
крепление бруска к бетонной стене при устройстве обрешетки для облицовочных материалов.

Установка нижнего венца сруба

Как крепить брус к бетонной стене фундамента при строительстве бревенчатого сруба?

Основой для стен служит окладной венец, который жестко крепиться или свободно лежит на бетонном фундаменте.

Жесткое крепление подразумевает надежную фиксацию нижнего венца к основанию ленточного фундамента.

Для этого используют несколько способов, это:

при помощи анкерных шпилек;
анкерных болтов;
металлических уголков;

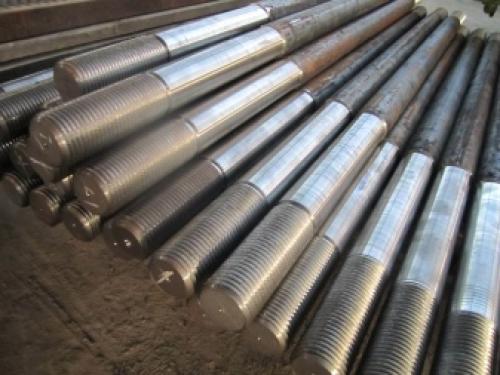

Анкерные шпильки монтируются в момент установки арматурного каркаса фундамента. Местоположение и расстояние между ними рассчитывают на этапе проектирования здания.

Затем в брусе, в соответствии с проектом и с погрешностью не более 1 мм, сверлят отверстия. Диаметр отверстия снизу соответствует размеру шпильки, а верхний чуть больше диаметра шайбы.

После прокладки горизонтальной гидроизоляции, подготовленный брус одевают на шпильки и плавно (без перекоса) укладывают на поверхность фундамента.

При фиксации бруса анкерными болтами, окладной венец кладут на основание и победитовым сверлом (обычно Ø 12 мм) по центральной линии бревен сверлят отверстия. Расстояние между ними должно составлять 70–150 мм. Когда все отверстия сделаны, проверяют точность установки, вставляют и затягивают болты.

По надежности эти два способа являются самыми приоритетными. Однако при таких способах крепления отсутствует возможность замены бревен, так как установленные шпильки и болты невозможно будет демонтировать в процессе эксплуатации здания.

Поэтому среди застройщиков наиболее популярен последний вариант, когда окладной венец просто укладывают на основание. Вся конструкция фиксируется благодаря общему весу здания.

Для страховки и при необходимости нижний брус можно укрепить при помощи металлических уголков, устанавливаемых с внутренней стороны конструкции.

Крепление несущего бруса каркасной конструкции

При строительстве каркасного дома на ленточном фундаменте крепление бруса (лежня) выполняется по той же технологии, что и при строительстве сруба (анкера, шпильки).

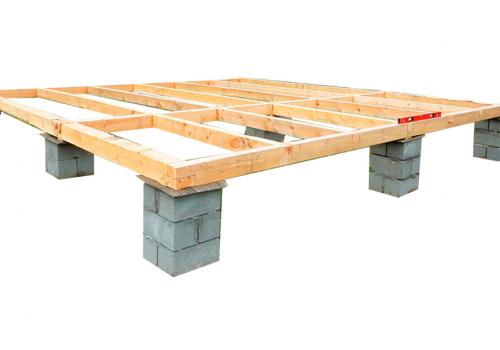

А вот как прикрепить брусок к бетону в случае столбчатого фундамента?

Специфика таких конструкций такова что отдельно стоящие колонны поверху необходимо соединять между собой металлическим, бетонным или деревянным ростверком. К которому затем крепится вся основная конструкция дома.

В нашем случае рассмотрим крепление деревянного ростверка.

Брус можно крепить двумя способами:

Первый способ, инструкция по укладке лежня:

При заливке фундамента в оголовках колонн по центру делают выпуски арматуры.
Кладут сверху брус и на нижней его части отмечают места контакта с арматурой.
Снимают брус и в этих точках сверлят отверстия, диаметр которых будет равняться диаметру стержня. Стержень должен плотно входить в отверстие, без люфта.
Затем собирают конструкцию. Лежень укладывают на выступающие стержни и легким постукиванием осаживают брус до упора на бетонное основание.
Выступающие концы арматуры срезают «Болгаркой» и продолжают монтаж обрешетки для устройства пола первого этажа.

Второй способ — это крепление брусков при помощи специальных анкеров. В данном случае в готовых столбах по центру сверлят отверстия, соответствующие диаметру стержня анкера.

Устанавливают анкер. Укладывают брусья и сбоку саморезами, с учетом горизонтального уровня всей конструкции, фиксируют ростверк к кронштейну анкера.

Крепление кровли

Деревянный брус, уложенный по периметру стен здания, и служащий для крепления кровли сооружения называется мауэрлатом.

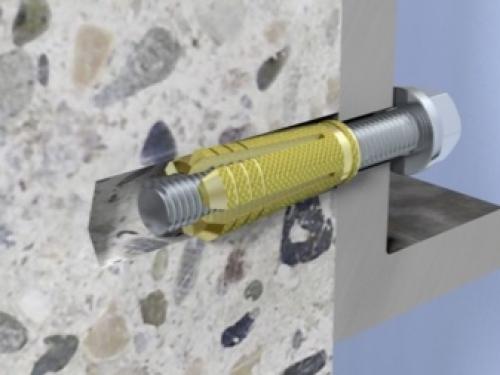

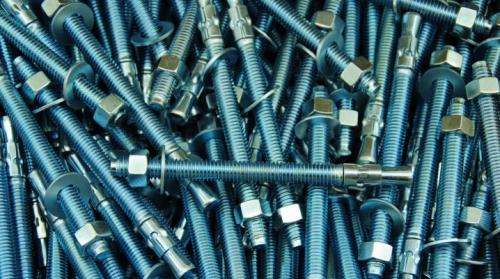

Крепление к бетонной стене. Что такое анкеры по бетону и как их использовать?

Чтобы прочно и надежно закрепить на различных бетонных поверхностях конструкции или предметы, имеющие вес более 50 кг, потребуется применить специальные особо прочные изделия для крепежа, которые называются анкерами для бетона. Их использование также может быть целесообразно и в тех случаях, когда обычные виды креплений невозможно использовать из-за высокой монолитной прочности бетонной поверхности. С помощью анкерного крепежа соединяют элементы фундамента, перекрытия из железобетона, с их помощью устанавливают межкомнатные перегородки и стены. Прочность анкерного соединения настолько высока, что справляется с довольно высокими нагрузками и позволяет выполнить быстрый и высоконадежный узел крепежа.

Особенности

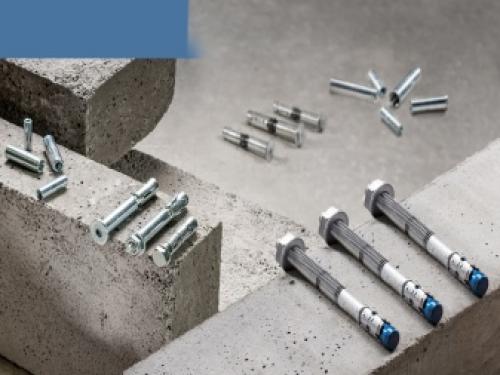

Качественные и технические характеристики такого метиза, как анкер по бетону, регламентируется стандартами ГОСТ. По своему внешнему виду анкер для работ по бетону выглядит как конструкция болта. Изготавливается этот прочный метиз из нержавеющей или высокопрочной стали и может иметь оцинкованное покрытие, защищающее металл от коррозии. Форма анкера похожа на цилиндр, имеющий на одном конце расширенную часть конусовидного типа.

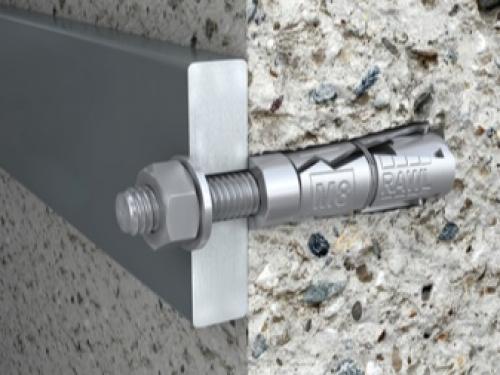

Расширяющуюся часть называют распорной и после того, как анкер устанавливается в подготовленное отверстие, она расширяется, тем самым обеспечивая конструкции плотную посадку в бетонном материале.

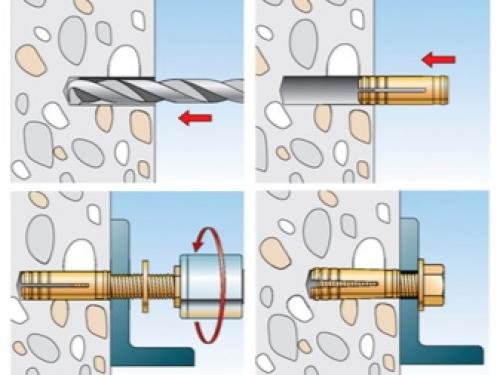

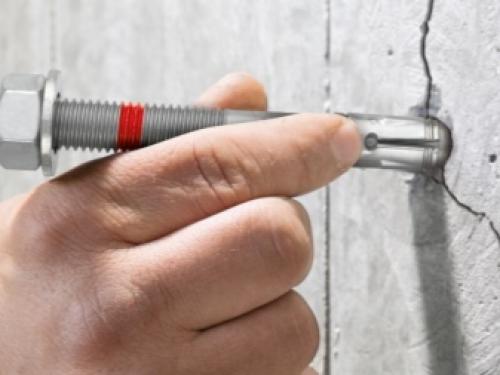

Любой анкер устанавливается в заранее подготовленное для него отверстие, которое соответствует диаметру метиза. Анкер после монтажа закрепляется внутри отверстия несколькими способами: он может удерживаться благодаря силе трения, возникающей между элементами крепежа и бетона, а может быть зафиксирован и при помощи клеевого состава, который подается в полость отверстия.

Анкерный крепеж имеет рабочую часть в виде стержня, длина которого варьируется в диапазоне 45-200 мм. На конусовидной части стержня имеется внутренний резьбовой слой, кроме того, конструкция включает в себя и втулку, оснащенную профильными выемками, и крепежную гайку. Устройство анкера объясняется принципом его работы – во время монтажа, когда метиз вкручивают в отверстие, его крепежные элементы расширяются и фиксируют крепление по месту монтажа.

Анкер по бетону может быть применен для различных функций. Всего различают 2 функциональные разновидности этого метиза.

Несущая функция – она заключается в том, чтобы выполнить монтаж изделий или конструкций. Например, состыковать плиты потолочного перекрытия, установить на свои места балки либо колонны, закрепить консольный выступ балкона, организовать монтаж лестничных маршей или площадок, выполнить крепеж инженерных коммуникаций и электрооборудования, а также с бытовой целью повесить к потолку тяжелую конструкцию люстры, кухонные шкафы, вытяжку и так далее. Не менее результативно работают анкерные соединения и по пустотным конструкциям, например, их применяют для фиксации лаг в пустотных либо бетонных полах.
Конструктивная функция – ее суть заключается в том, чтобы не допустить смещения элементов конструкции или узла даже в том случае, когда устойчивость, казалось бы, гарантирована их большой собственной массой. Кроме того, анкеры по бетону используются для рихтовки в процессе выполнения строительных работ.

Крепление бруса к стене анкерами. Где применяется данный вид примыкания?

Сфера применения узлов, где деревянные брусья примыкают к стене из кирпича, чрезвычайно широка. Наиболее часто данный вид примыкания используется с такими целями:

Когда требуется закрепить на стене предметы интерьера, деревянный брус прикладывается к поверхности плашмя и фиксируется с помощью крепежа. Так он способен нести значительную нагрузку. Чем больше величина этой нагрузки, тем больше точек крепления к кирпичной кладке необходимо предусмотреть. Такое же правило применяется при монтаже перегородки, только стартовый брус устанавливается вертикально.

Дверная коробка постоянно испытывает динамические нагрузки, поэтому она закрепляется к кирпичу особо надежным видом крепежных элементов: анкерами. Они же применяются при установке различных козырьков, испытывающих снеговую и ветровую нагрузку.

При наружном или внутреннем утеплении кирпичных стен из брусков собирают обрешетку (каркас), являющийся основой для монтажа облицовки: винилового сайдинга, гипсокартона, пластиковых панелей и прочих материалов. В этой ситуации дерево испытывает минимальные механические нагрузки, оттого может крепиться дюбелями для быстрого монтажа.

Для возведения пристройки требуется надежная конструкция, несущая на себе кровлю со всеми вытекающими последствиями.

В этом случае деревянные брусья работают как несущие балки и примыкают к кирпичной кладке под углом 90°. Есть несколько способов, как их можно удачно опереть на кирпич и надежно зафиксировать.

Источник: https://mebel-doma23.ru/novosti/kreplenie-reyki-k-kirpichnoy-stene-tehnologiya-montazha

Крепление бруса к деревянной стене. Как прикрепить брусок к стене

Нередко заготовки из массива применяются в комбинации с другими материалами. Например, нужно выполнить крепление бруса к бетону вертикально или горизонтально, к кирпичной стене или конструкциям из блочных элементов. Рассмотрим детальнее варианты решения подобных задач.

Крепление бруса к бетону

Решение здесь зависит от размеров деревянной заготовки, нагрузки, которая на нее будет оказываться. Так, если предполагается навешивание легких предметов или просто фиксация бруса к бетону, то можно воспользоваться универсальным шурупом. Одна из проверенных методик включает следующие действия:

высверливается отверстие необходимого диаметра;
лунка заполняется раствором из алебастра или гипса;

Алебастр в сухом виде Источник stroyportal.ru

саморез с предварительно намотанной проволокой (лучше медной) погружается в посадочное место;
шуруп аккуратно выкручивается из отверстия примерно через 10 минут (раствор должен схватиться так, чтобы не разрушилась создаваемая «резьба»);
состав внутри лунки затвердевает (на упаковке время производитель указывает);
брус с помощью того же шурупа с намоткой крепится без сильного давления.

Из народных способов немного надежнее минерального раствора деревянная пробка. Только перед вкручиванием самореза для фиксации массивной заготовки нужно вставку промазать полимерным клеем (например, на основе эпоксидной смолы).ю вставить в отверстие и дождаться его полного высыхания. Самым качественным вариантом является применение металлических анкеров для крепления бруса к бетону.

Анкерные болты для бетона Источник gayka-bolt.ru

Какой вид бруса выбрать для строительства дома? Оптимальные толщина и размеры бруса для дачного дома и для постоянного жилья

Работа с кладкой из кирпича

Крепление бруса к кирпичной стене также начинается с формирования отверстия под крепеж. Только в отличие от бетона процесс выполняется на безударном режиме дрели либо перфоратора. Это обосновано относительной хрупкостью керамического основания. Ненагруженные конструкции фиксируются с использованием пластиковых или металлических дюбелей. С целью упрочнения положения крепежных элементов внутрь лунки дополнительно можно поместить немного полимерного клея. Альтернативой здесь выступает химический анкер.

Чем крепить брус к бетону. Анкерные болты

Анкерный крепеж для лаг пола считается долговечным и надежным. Это обосновано использованием металлических болтов, аналогичных дополнений, которые способны выдержать высокую нагрузку и притягиванием бруса к основанию. То есть получается обеспечить жесткость собираемой конструкции.

Подготовка бруса для использования анкерных болтов Источник banya-expert.com

Монтажные работы выполняются по аналогии с применением саморезов с дюбелями. Здесь также формируется сквозное отверстие под болт в деревянной заготовке и лунка для погружения распорной втулки в бетоне. В верхнем слое бруса дополнительно нужно расширить дыру (прозенковать) так, чтобы скрыть в ней шляпку болта.

Оптимальным диаметром крепления считается 8-10 мм, длина 50-150 мм. Втулка должна быть погружена в основание минимум на 60 мм. Шаг расположения крепежа может составлять 100 мм.

Монтажные уголки

Если выбран брус высотой свыше 100 мм, то решением как закрепить лаги является использование металлических уголков с перфорацией. Здесь одна полка элемента фиксируется к бетонному основанию, другая – к брусу. В первом случае понадобятся дюбель-гвозди, во втором обычные саморезы по дереву либо универсального типа.

Для надежности уголки устанавливаются симметрично по обе стороны относительно лаги. Расстояние между креплениями соблюдается в пределах 35-50 мм. Допустимо применение уголков как для ровного основания, так для пола с небольшими перепадами по уровню.

Установка лаг на основании с небольшими отклонениями от уровня Источник homemasters.ru

В этом

Кронштейны

Такое крепление для лаг является альтернативой металлическим уголкам. Они могут иметь различную форму. В данном случае актуальны П-образные. Размер изделий подбирается в соответствии с поперечным сечением деревянных заготовок, так как они вкладываются в монтажную «чашу».

Консольные опоры могут быть использованы не только в качестве замены обычных уголков. Они также актуальны в случае устройства опорной конструкции над полом. Здесь кронштейны фиксируются на стенах.

Крепление дерева к стене. Крепление бруса к стене

Также речь не о том, чтобы крепить брус к кирпичным и бетонным стенам для устройства перекрытий или полов с лагами из бруса, поскольку в этих конструкциях брус и его крепление должны нести значительные нагрузки. Конструкция крепления бруса при этом — монтаж в стену в процессе кладки или бетонирования, или опирание на армопояс.

Торец бруса дополнительно пропитывают огнебиозацитным составом перед замоноличиванием или закладкой в стену и защищают слоем гидроизоляционного материала. Антисептики на масляных основах применять не рекомендуют, поскольку они затрудняют испарение влаги. Концы деревянных балок срезают под 70 град, для того, чтобы влага лучше испарялась. Зазор между стеной ниши и балкой обязателен, в него закладывается теплоизоляция, поскольку балка опирается на наружную стену.

При укладке балок из бруса на армопояс их крепят специальными анкерными пластинами, покрытыми антикоррозионным составом.

Уголковый крепеж применяют для крепления бруса к бетонным и кирпичным конструкциям. Надежное и прочное соединение возможно при использовании качественных уголков из металла, способного выдерживать нагрузку.

Перед установкой уголковых элементов на поверхность наносят разметку положения и контуров бруса, пользуясь измерительными инструментами. Можно пользоваться обычным отвесом и строительным уровнем, но лазерный уровень позволит быстро сделать разметку и по вертикали, и по горизонтали одновременно.
Затем уголковые элементы фиксируют дюбелями, саморезами, для более легких конструкций используют гвозди. Полностью саморезы не затягивают, чтобы можно было слегка подкорректировать положение элемента.
Брус вставляют в уголки и присоединяют к ним саморезами, затем затягивают крепления уголков к стене полностью. Уголок зажимают крепежными элементами, при необходимости корректируя его положение точно по разметке.

Крепление бруса к бетонной и кирпичной стене

Сверлить кирпич следует осторожно, строго под прямым углом, не «расшатывая» сверло, чтобы не расколоть кирпич. Раскол может вызвать осыпание кирпича. при попадании в полость кирпича придется воспользоваться дюбелем анкерного типа, который при заворачивании в стену образует узел, или распорным дюбелем. Закручивают дюбель осторожно. Механические анкера для устройства креплений деревянных брусьев к кирпичным стенам намного лучше саморезов и гвоздей, и технологически, и по прочности крепления.

Для бетона нужна дрель с функцией перфоратора и прочные пластмассовые дюбеля под саморезы, иногда перед забивкой пластикового дюбеля в стену его дополнительно смазывают клеем.

Крепление бруса к деревянной стене

Применяют перфорированные крепежные элементы уголкового типа или плоские. Крепежные детали различаются размерами, толщиной металла и покрытием. Используются гвозди, саморезы и шурупы. Для больших гвоздей предварительно засверливают отверстия, особенно при работе с высушенной древесиной.

Крепление к стене из газобетона и гипсокартону

Газоблоки материал мягкий, для них подходят шурупы с резьбой на всю длину, но лучше пользоваться анкерами, механическими или химическими. Чтобы качественно установить анкер с гнущимися ребрами или клиновидный, предварительно засверливают отверстие диаметром чуть больше анкера. Один из видов анкеров отлично подходит для пустотелых блоков и блоков из ячеистых бетонов — пеноблоков, газоблоков и др. Основные «детали» анкера — стальная гильза, имеющая ребра и гайка на конце. Когда винт вкручивают в гильзу, ребра гнутся и раздвигаются, образуя «бабочку», которая надежно удерживает анкер внутри материала.

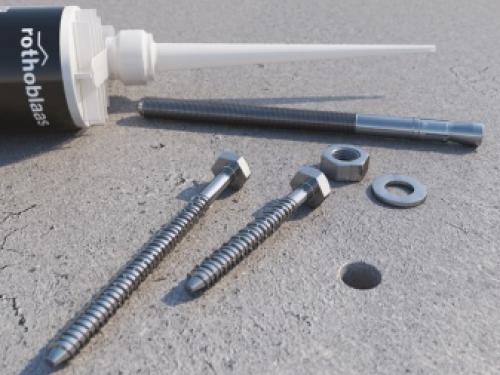

Еще прочнее держат химические анкера, они подходят для всех стеновых материалов из легких бетонов и для гипсокартона, да и для любых стеновых материалов. Принцип работы — способность синтетических смол глубоко проникать в поры и сцепляться с основанием. Слабым звеном крепления к пористым блокам и гипсокартону является не крепеж, а материал основы, особенно при действии вертикальной нагрузки, и как раз эти проблемы помогают решить химические анкеры. Вставляют химический анкер, применяя специальный пистолет. В засверленное отверстие выдавливают под давлением клеящую массу, и сразу вставляют крепежный элемент — шпильку с резьбой или шток. Клеевой состав заполняет поры газобетона или др. пористого блока, и после застывания образует прочное и надежное крепление. Усилие вырыва химического анкера из кирпича более 500 кг. Время службы химических анкеров — десятки лет, от температурных перепадов они не деформируются, к агрессивным средам инертны. Последнее очень важно при работе с газобетоном, который агрессивен к металлам. Весь крепеж для газобетона должен иметь антикоррозионное покрытие.

Крепление бруса к бетону вертикально. Крепление к фундаменту

Рассмотрим вариант деревянного сруба, он более экзотичен. Если принято решение крепить намертво, то возможны следующие варианты:

на анкерные шпильки;
на анкерные болты;
на металлический уголок.

По первому способу — шпильки устанавливаются ещё до заливки фундамента и фиксируются к арматуре. После заливки основания размечают отверстия под шпильки и устанавливают обсадные брёвна на высверленные отверстия. Стягивают гайками с шайбами.

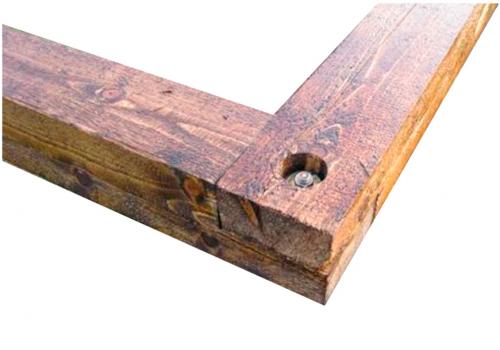

При установке на анкерные болты засверливают перфоратором отверстия сквозь обсадное бревно и бетон и забивают дюбель-гвоздь. Но я бы не советовал такой способ, потому что даже небольшие отверстия под дюбель будут повреждать слой гидроизоляции, а это доступ влаги, хоть и небольшой. Надо обязательно продумать как уберечься от этого.

На металлический уголок можно устанавливать только если крепление будет проводиться изнутри избы.

Но наиболее распространённый способ без крепления, так сказать, под собственным весом сооружения. Этот способ позволяет производить замену брёвен в случаях, когда они стали загнивать.

Такое крепление возможно при строительстве на ленточном фундаменте, а вот если предполагается столбчатый и строительство каркасного дома, то необходимо скрепить ростверком (это деревянная решётчатая конструкция, которая объединяет свайный или столбчатый фундамент).

Крепление такого бруса можно осуществить через арматурные стержни, которые были заанкерованы в столбы при его монтаже. После того, как выпуски затвердели в столбах, на них надо положить брус и отметить места для сверления отверстий. Засверлить и надеть на арматуру. Выступающую часть спилить болгаркой с диском по металлу.

Можно ещё и при помощи крупных анкеров, когда засверливается брус совместно с бетоном и забивается болт с шайбой, как на рисунке 2.

Чем крепить деревянную обрешетку к бетону. Крепление брусков обрешетки

Крепление брусков обрешетки — задача довольно кропотливая и ответственная. От правильного ее выполнения во многом зависит результат окончательной облицовки. Для этого нужно соблюдать следующие правила:

—крепление брусков должно быть надежным;

— все лицевые поверхности брусков, которые сопрягаются с листами обшивки, должны находиться в одной плоскости;

Плоскость, образованная брусками обрешетки, должна быть строго вертикальной.

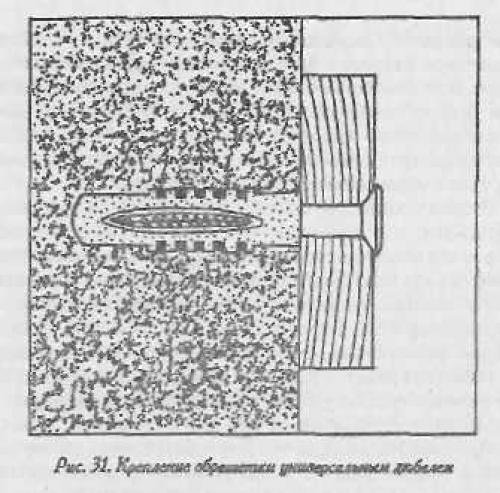

Эпоха деревянных пробок, которыми традиционно крепи • ли бруски к стенам, безвозвратно ушла в прошлое. На смену им пришли полимерные и металлические дюбели, в большом ассортименте имеющиеся на строительном рынке. Фрагмент крепления деревянной обрешетки при помощи универсального дюбеля показан на рис. 31. Единственная сложность, с которой можно столкнуться в процессе монтажа, это пра-

вильная разметка и засверливание гнезд под дюбели. Выполнить разметку под дюбели путем замеров линейкой — занятие бесперспективное и в большинстве случаев приводит к ошибкам. Проще всего эту работу выполнять при помощи электрической дрели. Для этого брусок прикладывают к стене в том положении, в котором он должен находиться после монтажа. Попросив напарника надежно удерживать брусок в исходном положении, просверливают в нем сквозные отверстия с шагом 80—100 см таким образом, чтобы сверло на выходе сделало отметки на стене. Диаметр сверла должен быть равным или немного меньшим, чем диаметр применяемых шурупов. После этого можно без колебаний сверлить стеку под установку дюбелей, не беспокоясь, что отверстия в бруске не совпадут с отверстиями в дюбеле.

Если крепление брусков выполняет один человек, то поступают следующим образом. Находят точку расположения одного дюбеля, сверлят в стене под него отверстие, в которое устанавливают дюбель. После этого брусок крепят на од-

ном дюбеле и, придерживая одной рукой брусок, чтобы он не сместился, сверлят в бруске сквозные отверстия до получения четкой отметки на стене. После этого брусок можно снять или просто повернуть вокруг оси установленного дюбеля (предварительно выкрутив немного шуруп) так, чтобы открылся доступ к отмеченным местам. После этого сверлят отверстия и устанавливают остальные дюбели.

Вторая сложность, с которой сталкиваются при монтаже обрешетки, это получение ровной ее лицевой плоскости. На ровной поверхности стен обычно это не вызывает трудностей. Но, как известно, идеально ровных стен не бывает, поэтому монтаж сопровождается кропотливой разметкой и проверкой. Если этого не сделать, то плоскость обрешетки примет форму стены, и облицованная стена будет неровной.

Начинают работу с разбивки поверхности стены на захватки, размер которых должен соответствовать размерам ГКЛ. После этого устанавливают два крайних вертикальных бруска. Практика показывает, что установить брусок строго вертикально бывает сложно. Чтобы добиться строгой вертикали, брусок прикладывают плотно к стене и выверяют его отвесом или строительным уровнем. Пометив места, в которых выступы на стене не позволяют установить брусок вертикально, их срубают зубилом или другим доступным способом. Как правило, такую работу за один прием выполнить невозможно. Поэтому приходится несколько раз приставлять брусок, выверяя его вертикальность. Устанавливая брусок на стену, нужно добиться того, чтобы его верхний и нижний концы в вертикальном положении плотно соприкасались со стеной. Если в какой-либо средней части брусок ложится на стену с зазором (вогнутая стена), то в местах установки дюбелей можно между стеной и бруском установить шайбу нужной толщины. Для изготовления шайб можно использовать фанеру, картон и другие строительные материалы нужной толщины. При прогибе на большом отрезке шаг между дюбелями следует уменьшить, чтобы увеличить жесткость бруска. Промежуточные бруски устанавливают, выверяют правилом или шнуром, натянутым между крайними брусками. При стандартной ширине гипсоволокнистых листов 1,2 м расстояние между несущими стойками обычно выбирают 60 см, если используются плиты шириной 1,25 м, то расстояние между стойками увеличивают до 62,5 см.
