На сегодняшний день DIN-рейка является незаменимым элементом современных электрощитов, как зарубежных, так и отечественных производителей. Конструктивно, din-рейка представляет собой профиль из металла, имеющий особую форму. Как мы уже отмечали, главной и единственной функцией din-рейки является компактное, надежное и быстрое размещение на ней модульного электрооборудования (автоматические выключатели, УЗО, и пр.).

С появлением этих изделий, электротехника сделала заметный шаг в вопросе обеспечения эффективной организации электросетей любых видов, максимально стандартизировав этот процесс. То есть с того времени, как наличие din-рейки стало обязательным в электрощитах, для электриков существенно упростилась работа по их комплектации.

Необходимо отметить, что современные din-рейки подразделяются на несколько разновидностей, в зависимости от области их применения. При этом каждый вид дин-рейки имеет свою уникальную форму, которая имеет определенную схожесть с буквой, которой она обозначается:

Также в обозначении din-рейки можно иногда встретить название «дин-рельса», что, скорее всего, вызвано тем, что это изделие напоминает своей формой рельсу.

На данный момент din-рейки стали настолько популярны и незаменимы, что на них принято устанавливать не только стандартное модульное оборудование, но также предусмотрена возможность крепления электроустановочных изделий, клемм, реле и устройств учета электроэнергии.

Мнение эксперта

It-Technology, Cпециалист по электроэнергетике и электронике

Задавайте вопросы "Специалисту по модернизации систем энергогенерации"

Сборка щитов учёта электроэнергии — Дневник злостного критика-рецидивиста — жуткого зануды — ЖЖ Провода к расположенному внутри щитка автомату подключаются через питающий кабель и провод, идущий от потребителя электроэнергии. Спрашивайте, я на связи!

Крепление автомата без дин рейки.

Всем хороши современные автоматы: и малогабаритные и широкая номенклатура. Но они рассчитаны на установку с помощью DIN-рейки.
Бывает так, что автомат надо установить нестандартно, например на переднюю панель. Вот тут и начинаются трудности. Или требуются длинные шпильки, или те же рейки, но с креплением через втулки и т.п.

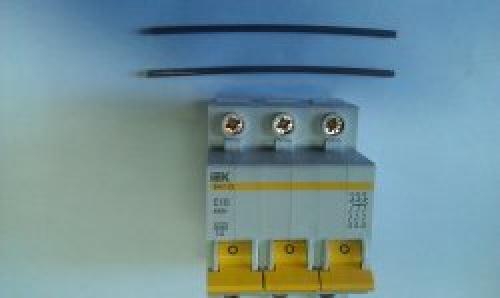

Я предлагаю более простой способ, все что требуется, так это стальная проволока диаметром 3 мм.

Камрад, рассмотри датагорские рекомендации

Полезные и проверенные железяки, можно брать

Опробовано в лаборатории редакции или читателями.

Трансформатор R-core 30Ватт 2 x 6V 9V 12V 15V 18V 24V 30V

Паяльная станция 80W SUGON T26, жала и ручки JBC!

Отличная прочная сумочка для инструмента и мелочей

Хороший кабель Display Port для монитора, DP1.4

---

Конденсаторы WIMA MKP2 полипропилен

Трансформатор-тор 30 Ватт, 12V 15V 18V 24V 28V 30V 36V

SN-390 Держатель для удобной пайки печатных плат

Панельки для электронных ламп 8 пин, керамика

---

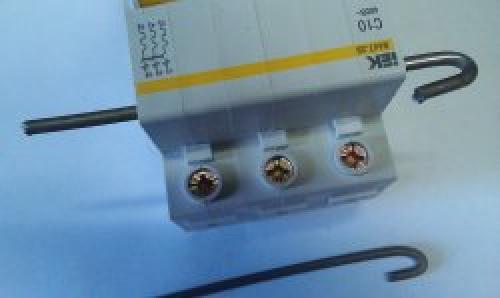

Загибаем первое ушко:

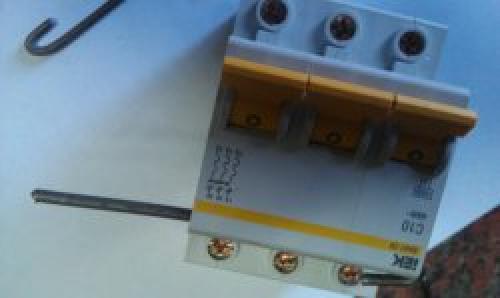

Сдвинем проволоку для удобства сгибания второго ушка:

Сгибаем второе ушко:

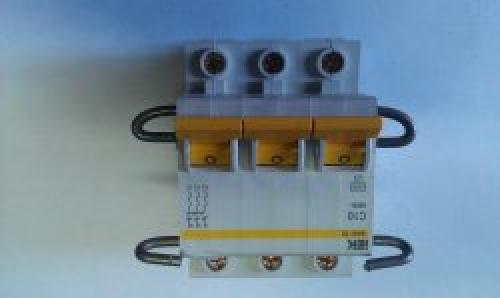

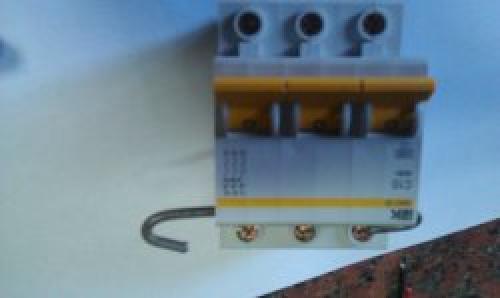

Теперь выравниваем ушки по горизонтали. Ушки можно оставить снаружи корпуса автомата, тогда не будет никаких проблем с подборкой длины проволоки. Можно развернуть их вдоль корпуса автомата:

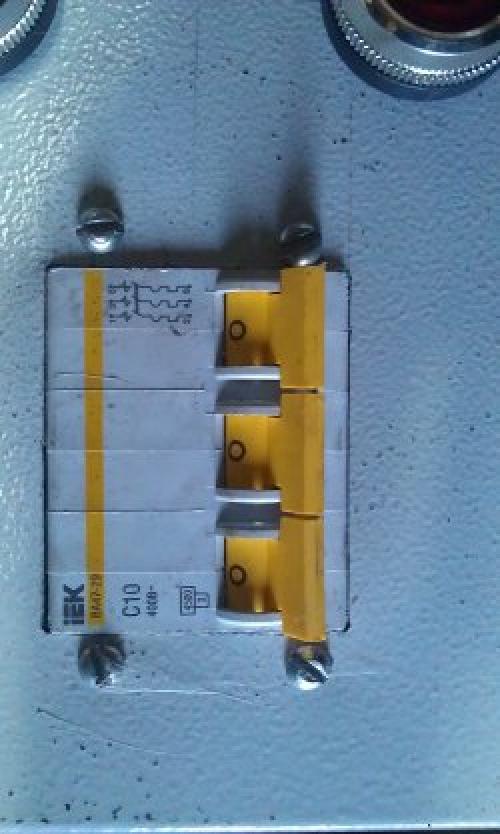

Теперь остается закрепить автомат на передней панели, он будет выступать из корпуса на 1-2 мм.

1 - стенка/дверка/панель; 2 - провода; 3 - наши ушки; 4 - автомат с боку

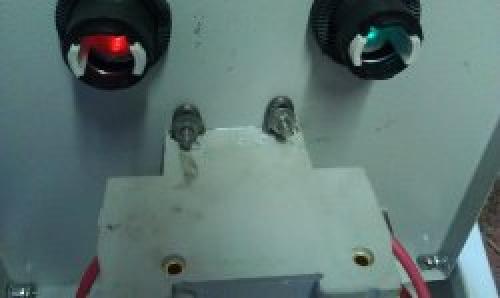

А вот и вид с задней стороны панели.

Удачи всем!

Монтаж дин рейки расценка. Шина din рейку расценка в смете

Отсортировано по релевантности | Сортировать по дате

Автор: Алексей. «Юрий Коровин пишет: на DIN-рейку » «Карина пишет: м08-03-545» не правильно. 575 группа

Автор: Юрий Коровин. «Алексей пишет: «Юрий Коровин (/forum/user/18250/) пишет:на DIN-рейку » «Карина (/forum/user/2128/) пишет:м08-03-545″ не правильно. 575 группа » я правильно понимаю, что расценка м08-03-575-01

Автор: Елена. Добрый день, подскажите как взять стоимость данной шины, стоимость нужно подобрать по сборнику сметных цен, прайс не пропускают, пожалуйста подскажите, что можно взять применительно?

. подскажите, пожалуйста, по какой расценке следует считать монтаж автоматических выключателей и модульных контакторов с установкой на DIN-рейку ? Как можно расценить монтаж DIN-рейки ? Заранее спасибо.

Автор: Ирина. «Павел пишет: другой расценки, кроме как м08-03-575-01, для установки приборов на DIN-рейку , не существует» Павел, фотореле ФР602 2,5кВт IP44 НЕ на DIN-рейку устанавливается. Сколько раз можно картинки выкладывать

. цоколя (ZA 00.40 H) 1 компл. Выпускная решётка (FPF13KUG-100) 1 шт. 2. ТЕРм08-02-397-01 для следующих пунктов спецификации: Кабельная рейка (MG 100) 2 шт. DIN-рейка (DR 15.2000) 5 шт. 3. ТЕРм08-01-080-01: Авт. выкл.iC60N 1п 16A кривая С (5SY8 116-7) 5 шт. 4. ТЕРм08-03-591-11 только она на DIN рейку ставится Розетка на .

Автор: Алексей. Елена, прим. Монтаж на DIN-рейку ФЕРм10-08-003-04

Автор: Валентина Логунова. если на DIN-рейке 8-3-575-01 крепим в уже смонтированный шкаф (модульные автоматы)

Автор: Дина Нафикова. Если автомат просто защелкивается на DIN-рейку (чаще все бывает), то берите 8-3-575-1(Консультации и разъяснения часть 1 2015год стр 37).

Источник: https://balki-v-interere.postroivsesam.info/novosti/sposoby-krepleniya-din-reyki-g-obraznaya

Крепление дин рейки к монтажной панели. Оборудование на DIN рейку

: надежные автоматические выключатели и устройство защитного отключения (УЗО) для монтажа на DIN рейку

: AC/DC-DC преобразователи напряжения в конструктиве для крепления на DIN рейку

Для крепления электромонтажного оборудования

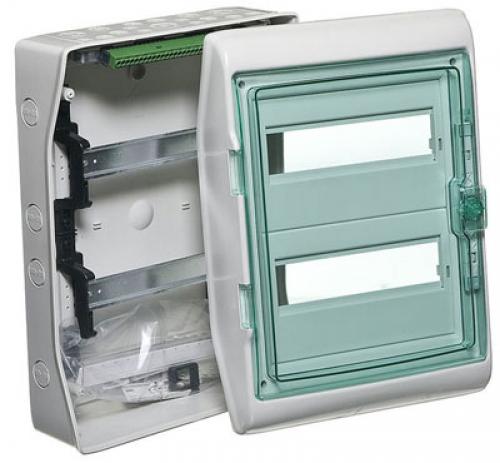

Современные производители электрооборудования уже предусматривают наличие DIN-рейки в щитовой. Однако при необходимости ее достаточно просто установить в любом нужном месте. Для этого профиль рейки перфорирован отверстиями, благодаря которым ее можно прикрепить на плоскости болтовыми соединениями или саморезами. Надо только заранее, до монтажа рейки, учесть ширину автоматов, которые вы будете на нее монтировать, чтобы им не было «тесно»! Разрезать DIN-рейку лучше болгаркой, но может с этим справиться и ножовка по металлу.

В современных квартирах полно электроприборов и всяческих устройств, так что электрощит может занимать площадь стены около квадратного метра, вмещать счетчик, десяток автоматических выключателей, нулевую рабочую и защитную шину и прочие важные элементы. Но при компактной «насадке» их на DIN-рейку в укромном месте не нарушается интерьер квартиры, не создается неудобств для жильцов.

Ленту вы закрепили, теперь надо «насадить» на нее все заранее заготовленные устройства. В современном мире электротехники они к счастью унифицированы. А поскольку все элементы современной автоматики адаптированы под DIN-рейки, их очень легко на нее «усаживать» – отжимаете плоской отверткой губку на автомате, затем легкое движение, щелчок – и все, автомат встал на свое место. Для установки одного модуля хватает несколько секунд, это ведь не то, что винтами в стену вживлять!

Кстати и обслуживать такую линейку приборов и устройств гораздо проще. Чтобы заменить автомат на типовых DIN- рейках в электрощитах, достаточно лишь ослабить на клеммах винты крепления проводов для их отсоединения, после чего фиксатор прибора сдвигается вниз и автомат снимается с рейки.

Все остальные детали при выборе столь необходимой вам DIN- рейки вам подскажут наши консультанты, и электромонтаж станет для вас простым, удобным и приятным, ну как при конструировании корабля из детского набора элементов ЛЕГО. Удачи вам!

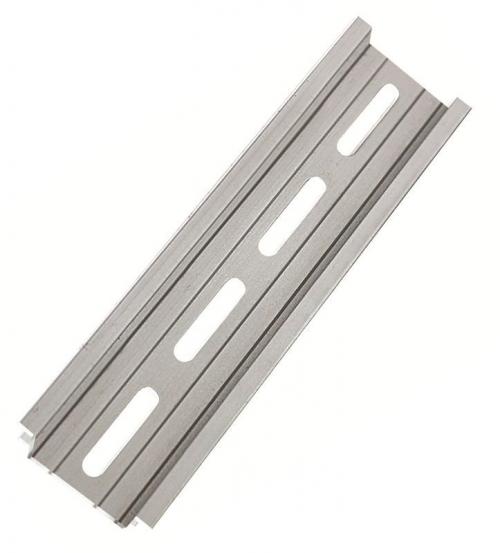

DIN-рейки производятся из гальванически обработанной стали либо алюминия. Некоторые модели перфорированы вдоль всей своей длины для удобства распределения на составляющие требуемого размера.

По типу профиля

По форме профиля рейки разделяются на следующие типы:

1. Омега-образный профиль, являющийся самым востребованным. Изделия применяются для монтажа распредщитков: установки автоматических защитных приборов, счетчиков и прочих необходимых аппаратов. Губки реек выгнуты в наружную сторону. Ширина устройства равна или 15, или 35 см. По высоте губок производится три типовых размера — 5, 7,5 и 15 мм.

1. С-образная рейка предполагает наличие вогнутых краев высотой 15 мм. Такое изделие используется для монтажа аппаратных зажимов и колодок клемм.

1. Профиль G-образный используется реже иных реек. Применяется для монтажа некоторых моделей приборов, ввозящихся из-за границы. Отыскать рейку этого типа в нашей стране достаточно трудно.

Концы реек типа G вогнуты внутрь, один из них короче другого — высота составляет 9 и 15 мм. Ширин рейки — 32 мм.

По перфорации

По своему прямому предназначению Дин-рейка служит монтажной шиной, представляющей собой профилированную полоску из стали. Горизонтальная площадка в большинстве типах реек перфорирована отверстиями овальной формой, необходимыми для прикрепления изделия в точке его установки. Отверстия располагаются на удалении друг от друга в 10-20 мм.

Также выпускаются рейки и без перфорации, для монтажа которых требуется предварительная наметка и сверление отверстий для крепежа на расстояниях в соответствии с требуемыми размерами.

По способу изготовления

По способу производства изделия разделяются на:

• штампованные;
• литые.

Литые рейки обладают высокой надежностью и способны выдерживать значительные нагрузки, не теряя свою форму и свойств от их воздействия.

По материалу изготовления

В зависимости от использующегося при изготовлении материала Дин-рейки разделяются на:

• стальные, усиленные защитным гальваническим покрытием;
• алюминиевые, отличающиеся легкостью.

По прочим параметрам

DIN-рейки выпускаются также с уменьшенной толщиной и шириной профиля. В иных моделях имеются специальные засечки, при помощи которых изделие разделяется на кусочки требуемой протяженности.

Преимущества применения

Основным преимуществом использования реек DIN можно назвать обеспечение простоты и удобства монтажа в распредщитки модульных приборов различного назначения независимо от типа их конструкции.

Установка автоматов в электрощите. Принципы распределения электрического тока по группам

Естественно, что электрический ток , приходящий в дом или квартиру, должно правильно распределиться. Назовем несколько «железных» правил распределения, соблюдая которые можно самостоятельно начинать сборку электрического щита с УЗО (устройствами защитного отключения) и автоматами защиты для квартиры.

• Все мощные потребители электрической энергии должны быть выделены в отдельные группы. Это касается стиральных и посудомоечных машин, кондиционеров, духовых шкафов и электроплит, водонагревателей и других устройств, мощность которых свыше 2 киловатт. И на каждую линию в электрощите должен стоять автомат — выключатель соответствующего номинала. Каждая из этих линий не должна иметь никаких ответвлений, а идти прямо от электрощита с УЗО и автоматами защиты к потребителю цельным отрезком кабеля.
• Стиральная и посудомоечная машина, накопительные водонагреватели, кондиционеры, некоторые электродуховки подключаются как отдельная группа кабелем с сечением 2,5 мм²: ВВГнг или NYM 3*2.5 мм². В электрощитке каждая линия защищается автомат — выключателем (АВ, автоматом), рассчитанным на силу тока 16 Ампер. Для освещения можно использовать остальные, более доступные кабели, которые подходят специально для света.

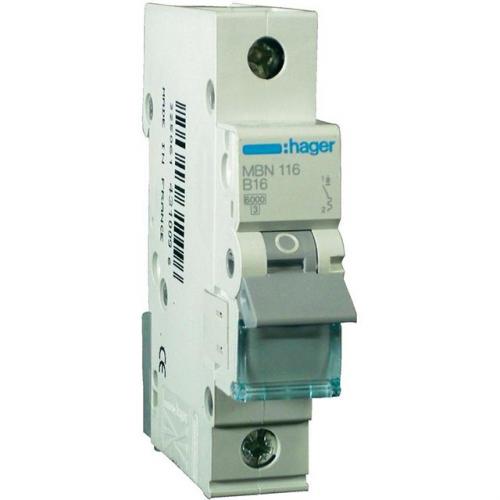

Автомат — выключателями на 16 А защищаются все группы розеток

• Некоторые духовые шкафы требуют подключения кабелем с большим сечением — 4 мм², соответственно, и номинал автомата защиты в электрощите для квартиры должен уже быть силой тока 20 Ампер и выведен в отдельную группу. А такие мощные приборы как электрическая варочная поверхность или проточные водонагреватели уже могут «потребовать» кабеля в 6 мм²и автомат — выключателя с силой тока 32 Ампера.

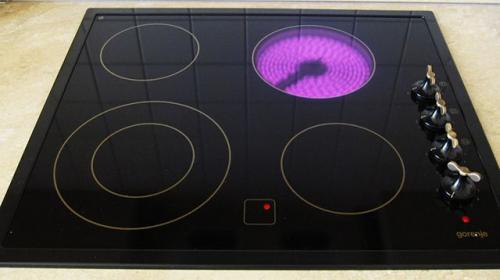

Современные электрические варочные поверхности являются одними из самых мощных бытовых потребителей электроэнергии

• Линии на розетки лучше всего распределять таким образом – в каждой комнате или помещении она должна быть своя отдельная и сделана трехжильным кабелем в 2,5 мм²(ВВГнг или NYM) По дороге эта линия на розетки может разветвляться в распределительных коробках на нужное количество розеток. В случае возникновения какой-то нештатной ситуации не надо будет отключать другие комнаты, можно отключить просто нужный автомат на розетки (или он отключится сам).
• Линии освещения надо тоже делать отдельные на каждую комнату и кабелем в 1,5 мм². Каждая линия освещения должна в щитке с УЗО и автоматами защищаться автоматом, рассчитанным на силу тока в 10 Ампер.

Поначалу может показаться, что такой подход к электропроводке в целом и к щиту в частности может показаться слишком избыточным. Но на самом деле он является единственно верным с точки зрения безопасности, удобства управления и комфорта.

Некоторые горе-электрики или домашние мастера, не обладающие базовыми знаниями в электротехнике при сборке электрощитов и установке проводки дома из желания сэкономить закупают дешевые автомат — выключатели и УЗО непонятного происхождения. Вместо кабеля они применяют различные провода (ПУНП, ПВС), а еще и делают недопустимую вещь: на какой-то из линий группы начинают снижать сечение кабеля.

Рассмотрим простой пример. Допустим, существует в проводке отдельная группа — линия освещения какой-то комнаты. Из щитка вышел кабель ВВГнг 3*1,5 мм², находящийся под защитой автомата, рассчитанным на силу тока в 10 Ампер. Но потом, на очередном разветвлении в распределительной коробке «заботливый» электрик говорит, что дальше нагрузка будет меньше и «можно» перейти на провод сечением ниже. Пусть это будет группа светильников в подвесном потолке. Из коробки в потолок уже вышел ПВС 2*0,75 мм². По независящим от хозяев причинам произошло замыкание, например, сосед сверху просто затопил. В проводе возрастают токи до солидных 10 А, что для ПВС 2*0,75 мм²уже критично, а для сечения в 1,5 мм²является нормальным. Провод сильно разогревается, изоляция плавится, а АВ, рассчитанный на силу тока 10 Ампер, не «видит» никаких проблем. И очень часто именно это является причинами возгораний. Это очень важный принцип – сечение на какой-либо линии группы не должно снижаться! Использование провода ПВС в подключении группы светильников вполне допустимо, но тогда он должен быть такого же сечения. Тогда пользоваться им будет безопасно, не боясь перегрузок и опасных условий.

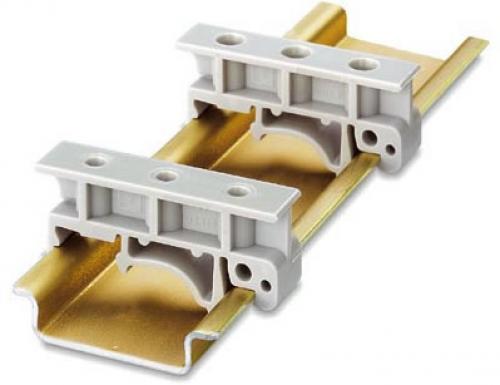

Дин рейка для автоматов. Что из себя представляет DIN-рейка

Большим преимуществом такой аппаратуры является тот факт, что крепление её упрощено по сравнению со старыми типами подобного рода аппаратуры. Всё то, что применялось для крепления раньше, сегодня уже не нужно. Модульная аппаратура крепится на дин рейку (планку, созданную из металла). Это удобно для того, кто занимается её установкой и безопасно даже для дилетанта, не только для профессионального электрика.

Что означает название DIN? Это аббревиатура, которая расшифровывается, как Deutsches Institut für Normung , что в переводе на русский язык означает «немецкий институт стандартизации». Такой маркировкой обозначают не только крепёжные рейки. Она используется и для других крепёжных устройств, а также для маркировки некоторых разъёмов.

Дин рейка – это приспособление удобное, практичное, надёжное, прочное. При этом цена на него совсем невысокая.

Поскольку все модули имеют одинаковую ширину, то для их крепления можно пользоваться одинаковыми крепёжными приспособлениями.

Благодаря тому, что была изобретена дин-рейка, теперь можно оснастить щитовую внутри совершенно другим, современным, новым оборудованием.

Старые щитки, которые крепились винтиками, гаечками, болтиками и так далее, представляли собой лишь счётчик и две пробки. Сегодня такой прибор считается, во-первых, устаревшим и примитивным, а, во-вторых, опасным.

Современный электрощит занимает гораздо меньше места. И имеет он довольно богатую начинку: защитную шину, нулевую шину, рабочую шину, минимум 10 выключателей-автоматов и прочие составляющие. При этом собрать все элементы такого устройства довольно просто, не сложнее, чем собрать детский конструктор.

Такой щиток не причиняет жильцам дома дискомфорта, он не мешает, не портит внешний вид интерьера.

Как крепить дин рейку в шкафу. Как ласточки на проводе

Хорошая работа – всегда красивая работа, на результаты любо – дорого смотреть. Все чисто, аккуратно, на своем месте, хорошо структурировано и удобно обслуживается. Электрикам такого результата позволяет добиться DIN-рейка, изобретенная немцами, известными приверженцами системы и порядка. Это они придумали в электрических щитах, шкафах или установочных коробках не каждый выключатель, блок питания, защитное устройство и тому подобное устройство крепить поштучно, а вставлять их в гнезда заранее прикрепленной к стене установочной ленты. Навело их на такую мысль то обстоятельство, что нынешнее электротехническое оборудование компактное и модульное, ну как у всех электроприборов по принципу штепселя: стандартная вилка, подходящая идеально в гнездо розетки в любой квартире.

Важное обстоятельство: немцы свое изобретение узаконили на всех уровнях, шаг за шагом. Сначала была ТН35 —стандартная металлическая рейка шириной 35 мм специального профиля. Ее разработал Немецкий институт стандартизации (Deutsches Institut fur Normund – DIN). Впоследствии она была принята Международной электротехнической комиссией (IEC), и утверждена в качестве Европейского стандарта (EN). С 2004 года уже в России рейка ТН35 была введена в качестве национального стандарта принятием ГОСТ Р МЭК 60715-2003. Появились рейки уменьшенного формата, как по толщине, так и по ширине профиля, они обычно используются для установки клемм, а не аппаратов. Рассказываем эту историю, чтобы ни у кого не было сомнения, так сказать, в технической легитимности этого устройства: утверждено и одобрено на всех уровнях.

Изобретение DIN-рейки позволило кардинально изменить начинку щитовой с электромонтажным оборудованием. С нее начинается электромонтаж хоть в больших, хоть в малых объемах, на частной квартире, к примеру. Как ее подобрать? Давайте разбираться.

DIN-рейка — обобщенное название перфорированного по всей длине сложного металлического профиля, который применяется при электромонтаже. В зависимости от требуемых условий (вес, прочность, сила тока, проводимого через клеммы заземления) вы подбираете либо стальную гальванизированную рейку, либо алюминиевую. Существуют сплошные рейки или с регулярным шагом перфорации, есть с предварительной насечкой для облегчения разделки на определенную длину.

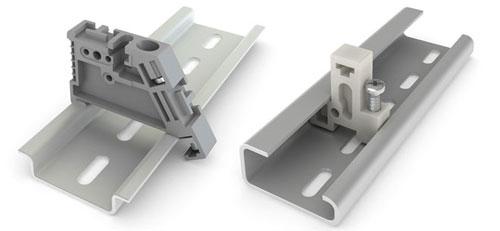

Профиль DIN-рейки слегка напоминает форму рельса, поэтому они имеют и второе название – DIN-рельсы. По сечению профиля различают три вида DIN-рейки: они напоминают буквы латинского алфавита, поэтому так и маркируются – Ω, G и С типа.

Для крепления различных элементов модульного оборудования в установочных коробках, электрических шкафах или щитах – УЗО, автоматических выключателей и пр. в поперечном сечении профиля имеются специальные губки.
