Возведение деревянных перекрытий между этажами. Технология выполнения деревянных перекрытий между этажами

Возведение деревянных перекрытий между этажами. Технология выполнения деревянных перекрытий между этажами

Балки межэтажных перекрытий закладывают в стены обычно во время постройки дома, а все остальные работы по возведению перекрытий производят после постройки перед началом отделочных работ. Перед выполнением перекрытий нужно произвести расчет нагрузки на перекрытия, исходя из полученных данных выбирают размеры балок и шаг укладки.

1. Балки перекрытия в кирпичную или блочную стену заводят во время кладки, для этого в стене выполняют специальные гнезда. Глубина гнезда должна быть не менее половины толщины стены, можно сделать ее сквозной с последующей заделкой паропроницаемым утеплителем.



   Заводим деевянные балки между этажами во время кладки стены

2. В деревянных строениях балки врубают в верхний венец сруба. Балки необходимо предварительно обработать антисептиком и просушить.Укладывают прямоугольные балки так, чтобы широкая сторона располагалась вертикально – при такой укладке их жесткость повышается. Концы балок срезают под углом 60°, обрабатывают битумной мастикой и обертывают рубероидом в два-три слоя. Сначала укладывают на место крайние балки. Их выравнивают с помощью длинной доски, поставленной на ребро, и уровня, при необходимости балки выравнивают с помощью подкладок из досок разной толщины, предварительно обработанных битумной мастикой и помещенных в гнездо. Промежуточные балки выравнивают по уложенной на крайние балки доске.

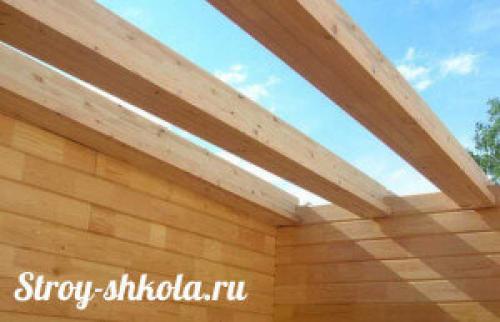

   Технология возведения балок в деревянном доме путем врубки их в верхний венец дома

3. После выполнения стен и временной или постоянной кровли приступают к возведению перекрытий. К нижней части балок с обеих сторон подшивают черепные бруски. Их назначение – опора для чернового пола верхнего этажа и подшивка потолка для нижнего. Для черепных брусков необходим сосновый брус 50 мм, обработанный антисептиком. К балкам перекрытия его крепят саморезами по дереву. На черепные бруски укладывают доски чернового пола. Для них можно использовать неструганную доску толщиной от 15 мм – нагрузка на черновой пол невелика, поэтому тратиться на толстую доску не обязательно. Доски чернового пола кладут перпендикулярно балкам, опирая их на черепные бруски, и крепят саморезами. Черновой пол также обрабатывают антисептиком.



   Процесс установки чернового пола

4. Поверх чернового пола и балок перекрытия укладывают гидропароизоляционную пленку, например, Изоспан . Полосы пленки кладут внахлест, проклеивая скотчем стыки. Поверх пароизоляционной пленки укладывают минеральный утеплитель в виде плит или рулонов. Толщина утеплителя должна быть такой, чтобы не выступать над поверхностью балок. Можно использовать в качестве утеплителя и другие материалы: вспененный полистирол, керамзит, эковату. При этом необходимо обращать внимание на огнестойкость материала утеплителя.

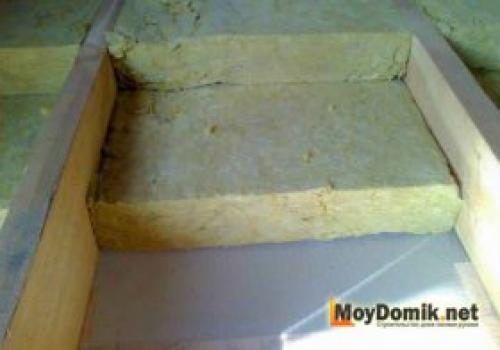

   Процесс утепления пола

5. Сверху на балки перекрытия кладут лаги пола верхнего этажа. Направление укладки лаг – поперек балок, шаг – от 60 см до 1 метра. Лаги выполняют из бруска или доски с толщиной не менее 40 мм и крепят их к балкам перекрытия с помощью металлических уголков, закрепленных на саморезы. Между лагами можно уложить еще один слой минерального утеплителя, перекрывая стыки нижнего теплоизоляционного слоя.  Минеральный утеплитель послужит также звукоизоляцией пола и потолка. Поверх второго слоя утеплителя укладывают гидроизоляционную пленку на случай разлива жидкости.



   Установка лагов для верхнего этажа

6. Пол верхнего этажа по лагам зашивают чистовой половой доской, гипсокартоном или фанерой, на которую можно укладывать любое финишное покрытие: плитку, ламинат, линолеум или пробку. Половую доску или фанеру крепят на саморезы. Можно обустроить под финишным покрытием теплые водяные полы , при этом в качестве пароизоляции лучше использовать фольгированную пленку.

Межэтажное деревянное перекрытие. Деревянное межэтажное перекрытие первого этажа

Деревянное перекрытие между первым и вторым этажом должно отвечать некоторым установленным требованиям:

Конструкция перекрытия должна быть очень прочной и выдерживать предполагаемые нагрузки сверху, рекомендуется просчитывать величину нагрузок с запасом.
Деревянные балки перекрытия должны быть жесткими для обустройства пола на втором этаже и потолка на первом.
Перекрытие должно иметь одинаковый срок службы, как и весь деревянный дом в целом

Надежное перекрытие на этапе строительства обеспечит сохранность и предотвратит проведение ремонтных работ.
Для пола очень важно оборудовать дополнительную тепло- и шумоизоляцию.. Схема деревянного перекрытия с разделенными балками

Схема деревянного перекрытия с разделенными балками.

Деревянные балки в качестве перекрытия выполняют все основные функции, и они отличаются от железобетонных плит более простой укладкой. Человеческой силы вполне достаточно, нет необходимости использовать тяжелую технику. Используя балки, можно существенно снизить общую нагрузку на фундамент. К достоинствам деревянных перекрытий относится и невысокая цена. А при правильной обработке и установке такая конструкция прослужит не один десяток лет.

К недостаткам древесины можно отнести такой пагубный процесс, как гниение. Помимо того, к недостаткам изделий из дерева является высокая воспламеняемость при пожаре

Для того чтобы минимизировать вероятность таких процессов, очень важно подготовить балки непосредственно перед монтажными работами. Для перекрытия лучше всего использовать хвойные породы дерева

Для того чтобы избежать прогиба балки, не рекомендуется делать пролет более 5 м. Если пролет будет больше, обязательно нужно делать дополнительные опоры в виде колонн или ригели.

Как сделать перекрытие между первым и вторым этажом. По расположению

Существует несколько разновидностей по этой классификации.

Междуэтажные

Конструкция между жилыми этажами начинается с подвального перекрытия, которое служит также полом первого этажа. Потолок первого этажа является обратной стороной пола второго этажа и так далее до чердачного перекрытия, служащего потолком самого высокого этажа.

К данным видам перекрытий предъявляют требования, касающиеся наибольшей прочности , поскольку это самые эксплуатируемые конструкции, удерживающие мебель, вес людей, который постоянно меняется.
Частота вибраций на них также оказывается также максимальная. Перекрытия между жилыми этажами помимо всего прочего должны еще быть эстетически приемлемыми. Пол и потолок оформляют согласно определенному дизайну, а это дополнительная нагрузка, оказываемая отделочными материалами на перекрытия с обеих сторон.

При проектировке междуэтажного перекрытия также учитывается назначение самого помещения. Если это баня, инкубатор, теплица и т.д. влажность, соответственно, будет повышена, значит гидро- и пароизоляцию, герметичность необходимо прокладывать более тщательно, а также обеспечить хорошую вентиляцию помещения, особенно если перекрытия деревянные.

Подвальные и цокольные

Подвал от цоколя отличается глубиной по отношению к уровню земли. Если подвал находится полностью под землей, то цоколь слегка возвышается над землей, ближе к потолку можно вставить маленькое окошко. Перекрытия для обоих видов помещения практически одинаковые, но с собственными нюансами.

Температура в них редко превышает +8 градусов, поэтому утепление данного перекрытия выполняется только лишь для того, чтобы защитить первый жилой этаж от проникновения холода с подвала.

Требования к прочности максимальные , поскольку данная конструкция держит на себе весь дом. Вследствие этого, при устройстве перекрытия на этапах строительства из шлакоблока, между слоями прокладывают арматуру с бетонированием, чтобы добавить жесткости несущим стенам, на которые будет возлагаться вес нулевого перекрытия.

Подробно о различиях между цоколем и подвалом сказано в документах СНиП 31–02–2001 и СНиП 2.08.01–89 о жилых зданиях и одноквартирных домах.

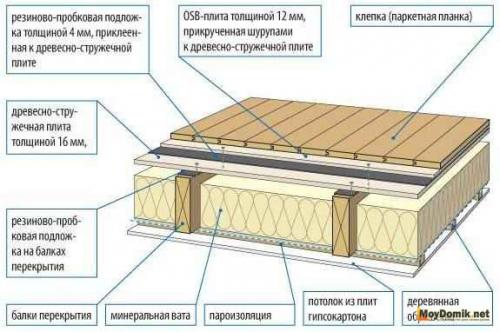

Перекрытие по деревянным балкам чертеж. Правильный план устройства пирога межэтажного и других видов перекрытий по деревянным балкам, как выглядит в разрезе?

Строительство дома – этап важный и ответственный.

Прочность и устойчивость конструкции зависит от качества устройства деревянных перекрытий.

Для каждого типа перекрытия предусмотрена определенная последовательность слоев, обеспечивающих надежность и долговечность здания.

Узнайте из статьи, какой самый важный слой содержит пирог перекрытия между первым и вторым этажом, а также на цокольных и чердачных этажах.

состоит из:

• балок;
• подшивки;
• лаг;
• теплоизоляции;
• пленки для гидро- и пароизоляции;
• звукоизоляции.

Каждый элемент выполняет свою роль, поэтому слои перекрытия возводятся в определенном порядке, и к ним предъявляется ряд требований.

Балки

Это основа или опора деревянного перекрытия. Они служат «фундаментом» для остальных слоев «пирога» и крепятся на несущих стенах.

В период эксплуатации зданиянесут на себе всю нагрузку. Поэтому основное внимание следует обратить на.

Для балок рекомендуется использоватьили массивный брус, пиленое бревно, доску. Доска может быть единичной или скрепленной. Материал – дерево хвойных пород, отличающихся высокой прочностью на изгиб. Брус применяется сечением 100 мм х 150-200 мм.

Подшивка

Подшивка или настил выполняется для потолочной поверхности с помощью плит ОСБ или фанеры. Иногда этот слой называют черновым покрытием.

Лаги

Чтобы не укладывать доски пола прямо на балки перекрытия, необходимо вначале смонтировать по балкам лаги. Затем уже сверху можно укладывать настил из досок. Монтаж лаг позволяет правильно выполнить межэтажное утепление по балкам.

Утепление

Теплоизоляция — это тоже обязательная часть пирога. Выбор материала для слоя зависит от назначения и типа перекрытия.

Основные критерии выбора утеплителя:

• воздухопроницаемость — балки должны дышать;
• теплопроводность;
• влагостойкость;
• пожаробезопасность материала;
• срок эксплуатации
• экологичность.

Укладка утеплителя производится между лагами.

На чердачном перекрытии иногда приходится сверху лаг строить контробрешетку, чтобы уложить необходимый слой утеплителя.

Виды утеплителей для чердачного перекрытия:

• насыпные;
• рулонные;
• напыляемые;
• плитные.

Пленки для гидро- и пароизоляции

Дерево – крайне чувствительный материал к избытку влаги.

Проникновение потоков пара через утеплитель негативно воздействует на конструкцию деревянного перекрытия.

Чтобы этого избежать, укладывается слой пароизоляции и пленка гидроизоляции. Применяется специальная мембрана.

Основные параметры материала – низкий коэффициент паропроницаемости и способность пропускать пар только в одном направлении (из утеплителя в воздух). Чтобы конструкция работала правильно, между досками пола и мембраной необходимо оставить воздушную прослойку.

Мембрану следует укладывать на балки , а воздушный зазор обеспечивают лаги, уложенные перпендикулярно балкам.

Подробнее о паро- и гидроизоляции деревянных перекрытий в.

Звукоизоляция

Основное требование – повышенный коэффициент звукопоглощения.

Предпочтение следует отдавать волокнистым материалам – эковате, базальтовой и минеральной вате, стекловате. Также используются пенопласт, звукоизоляционные мембраны и звукопоглощающие панели.

Для качественной укладки звукоизоляции следует выбирать размер лаг так, чтобы они на 15-20 см не доходили до стены. Затем уложить их на балки поперек, а воздушные проемы между стеной и балками заполнить звукоизоляционным материалом.

Подробнее об устройстве звукоизоляции для деревянных перекрытий читайте.

Особенности схемы

В зависимости от типа деревянного перекрытия, отличаются наименование и очередность слоев пирога. Также необходимо выполнять требования, по которым выбирается каждый материал .

Пол-потолок: между 1 и 2 этажом

Пролет деревянныхдолжен быть не более 6 м. Отделка производится с двух сторон.

Количество прослоек пирога:

1. Укладка балок. Сечение рассчитывается в зависимости от шага балок и величины пролета между первым и вторым этажами. Длина балки равна ширине пролета + допуск на заделку.
2. Черновая отделка потолка нижнего этажа. Материал – доска или фанера.
3. Тепло- и звукоизоляционный слой. Материал – минвата, стекловата, пенопласт. Толщина слоя не менее 100 мм.

Балки перекрытия заделываются в пазы стен или укладываются на кирпичные основания.

Места стыков плит должны быть на балках!

Деревянное перекрытие между этажами в доме из газобетона. Монолитные межэтажные перекрытия

Не менее популярный метод обустройства перекрытий при возведении домов из пено- и газоблоков. Его основные преимущества :

• использование пожаробезопасных деталей;
• долговечность;
• разнообразие материалов для проведения строительных работ;
• относительная простота монтажных работ.

Наивысшая несущая способность достигается, если используются монолитные плиты, что также увеличивает функциональность сооружения. Пролет может иметь любую величину, габариты и геометрическую форму. По технологии, перекрытие делается непосредственно на объекте. Для реализации задачи потребуется бетон (покупается или изготавливается на месте), которым заполняется опалубка на 1-м этаже. Смесь заливается таким образом, чтобы плита получилась толщиной от 100 до 200 мм (в зависимости от проекта).

Опалубка и армирование для заливки перекрытий первого этажа Источник beton-house.com

Выбирая этот метод, в учет следует брать следующие факторы :

• Прежде чем заполнять опалубку требуются подготовительные работы ;
• Если планируется изготовление бетона на месте, понадобится спецтехника (бетономешалка и специальный насос);
• Несущие конструкции должны будут полностью затвердеть, на что требуется время ;
• Чтобы получить нужную марочную прочность бетона, нужен грамотный специалист , который разбирается в пропорциях;
• Монолитное перекрытие – не самый доступный, но надежный вариант.

Перекрытия из железных балок

Современные дома из газобетона перекрываются и металлическими балками. Способ пользуется популярностью за счет того, что позволяет сделать прочное и надежное перекрытие при большой длине между несущими стенами. Но важно понимать, что несмотря на любую обработку, металл со временем портится, как минимум, покрывается ржавчиной, теряя эксплуатационные характеристики.

Побитые коррозией балки требуют быстро теряют свои эксплуатационные свойства Источник dc-region.ru

Как крепятся деревянные перекрытия

Для правильного крепления деревянных блоков, в газобетонных стенах формируются специальные открытые или закрытые гнезда. Также надо быть уверенным, что древесина сможет «дышать», для чего конец каждой балки срезается под углом в 60-75 градусов. Срез тщательно обрабатывается антисептическими средствами.

Тот конец балки, который обрабатывался антисептиком (за исключением срезанного края), впоследствии следует обмотать рубероидом или другим гидроизоляционным материалом. Кроме защиты древесины это делается еще и чтобы балка, плотно «сидела» в гнезде.

С точки зрения теплоизоляции, гнезда – самые слабые места перекрытия второго этажа в доме из газобетона. Поэтому они дополнительно утепляются, для чего подходит минеральная вата или пенополистирольные пластины.

Способы заделки балок в стенах; обработка концов балки защищает от образования конденсата и гниение материалов Источник sdelaipotolok.com

Полностью обработав, обмотав и установив балку, необходимо дополнительно осмотреть гнезда – в них могут быть трещины, которые надо перекрыть специальными растворами и герметиками, чтобы не пустить в гнезда влажный и теплый воздух. В любом случае дополнительная защита гнезд лишней не будет и продлит срок службы балок.

Дома из зимнего леса – вся правда о преимуществах зимней рубки для строительства домов

Крепление монолитного перекрытия

Перед сооружением перекрытия делается армопояс, так как газобетонные блоки – хрупкий материал, который легко лопнет под нагрузкой. Под армопояс следует соорудить деревянную опалубку, повторяющую контур стен. Важно, чтобы она была цельной, то есть не прерывающейся. После этого армопояс заливают раствором бетона.

Подготовка армопояса под перекрытия Источник banya-ili-sauna.ru

Прежде чем приступать к сооружению опалубки, для нее потребуется установка подпорок. Как правило, на этом этапе используются подставки из стали. Важно ровно установить подпорки, без погрешностей, так как последствия могут стать причиной больших сложностей. Чтобы выровнять подставки удобно использовать строительный уровень. Одна стойка выдерживает нагрузку в 300-500 кг.

Применение строительного уровня поможет уложить балки без перекосов Источник lestorg32.ru

После укладываются поперечные балки (начинать можно как сверху, так и снизу, пришивая к подпоркам). На следующем этапе устанавливается арматурная сетка. В первую очередь прокладываются кабеля, так как если сначала залить бетон, их проложить уже будет проблематично. На этом же этапе монтируются трубы для вентиляции и оставляется не залитый участок, где будет лестница между этажами. Для связывания арматуры подойдет проволока, после чего конструкцию заливают бетоном.

Отталкиваясь от объема бетономешалки, бетон изготавливают по следующей пропорции :

• Цемент – 7 литров;
• Песок – 15 литров;
• Щебень и вода – 30 литров.

Заранее подготавливается участок, куда впоследствии выливается готовая смесь. Само монолитное перекрытие должно иметь толщину от 150 до 300 мм. Чтобы смесь полностью затвердела, достаточно выждать несколько дней. Если перекрытие делилось на участки, то используемые балки, при помощи которых оно отделялось, должны быть удалены.

Бесшумное деревянное перекрытие. Выбор звукоизоляционного материала для перекрытий

Чтобы обеспечить лучшую защиту от шума и вибрации, звукоизоляция межэтажных деревянных перекрытий проводится с использованием нескольких видов изоляторов. Главное требование – высокий коэффициент звукопоглощения строительных материалов.

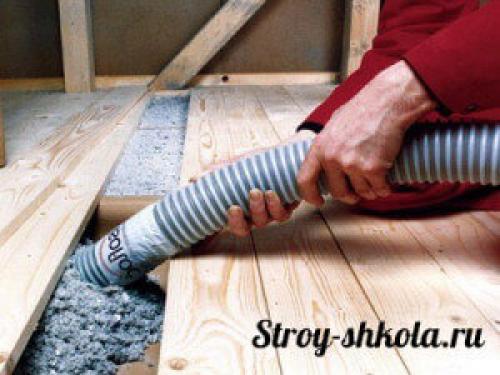

Звукоизоляция межэтажных деревянных перекрытий минватой В качестве основного звукоизолятора лучше отдать предпочтение волокнистым материалам, т.к. их структура способствует тому, что большинство звуков гасится о нее (т.е. происходит максимальное звукопоглощение).

Например, такими характеристиками обладает эковата, минеральная и базальтовая вата. К тому же, такой звукоизоляционный материал служит одновременно и утеплителем.

Звукоизоляция деревянных перекрытий - черновой пол ДСП - ОСБ Дополнительную изоляцию от звуков создаст обустройство чернового пола из ДСП или ОСБ. При этом, листы не крепятся к лагам, а фиксируются между собой саморезами или гвоздями. На балках такой пол держится под собственным весом (по принципу плавающего пола). И благодаря отсутствию жесткого соединения с перекрытием сокращается вероятность проникания шумов извне. Звукоизоляция между стеной и перекрытием Чтобы звук не проникал между перекрытием и несущей стеной, а также между перекрытием и дымоходом, рекомендуется поместить в шов рулонный утеплитель, например, войлок или по структуре ему подобный. А место соединения закрыть плинтусом. Причем, плинтус прибивается только к стене. Звукоизоляция деревянных перекрытий - войлок на балках Закрепленный на балках войлок также снижает уровень шумов. Звукоизоляция деревянных перекрытий - подложка Размещение полистирольной и/или фольгированной подложки, или же подложки из натуральной пробки под напольное покрытие также снизит уровень ударного шума и вибрации.

Стоит отметить, что все виды работ по звукоизоляции перекрытий должны выполняться на этапе строительства здания. Схема расположения материалов представлена на рисунке.
