Способы усиления деревянных балок перекрытия. Монтаж перекрытий

Способы усиления деревянных балок перекрытия. Монтаж перекрытий

Установив несущий каркас, его обшивают сверху и снизу, формируя пол верхнего этажа и потолок нижнего. Конструкции настилов могут быть разными , а технология их сооружения зависит от вида и назначения перекрытий:

• Чердачное перекрытие по деревянным балкам требует обязательного утепления, если чердак нежилой, так как до 30% тепла при отсутствии такой изоляции уходит из дома именно через него. При этом устройство пола здесь не обязательно.
• Теплоизоляция нужна и цокольным перекрытиям при отсутствии отапливаемого подвала. Причём утеплитель снизу необходимо защитить от влаги слоем гидроизоляции. Если подвал или цоколь отапливается, такое перекрытие считается межэтажным.
• Межэтажные перекрытия больше нуждаются в звукоизоляции, устройстве пола и потолка с соответствующей помещениям отделкой.

Самый простой является конструкция межэтажного перекрытия, в которой балки выполняют функцию лаг для напольного покрытия .

Утеплитель здесь является звукоизолирующим материаломИсточник tvoygarazh.ru

Утепление чердачного перекрытия потребует более толстого слоя теплоизоляции, который может быть больше высоты несущих балок. В таком случае их наращивают сверху либо укладывают поперёк них лаги, а между ними укладывают второй слой утеплителя.

Очень важно защитить его от намокания, изолировав от водяного пара, поднимающегося от жилых помещений и возможных протечек кровли. Для этого на деревянный настил чернового потолка, прибитый к балкам снизу, укладывают с нахлёстом пароизоляционную плёнку, затем утеплитель, а поверх него паропроницаемую мембрану, не пропускающую воду .

Раскладка деревянных балок перекрытия. Пошаговая инструкция укладки

Общая схема межэтажного перекрытия несложная, но, чтобы возвести такую конструкцию необходимо постараться. При работе могут возникать нюансы, с которыми вряд ли справится новичок, поэтому выполнить процедуры рекомендуется как минимум с помощью знающего человека.

Балки перекрытия могут быть уложены на газобетон, дом из бруса или бревна, при этом в каждом случае процесс будет немного отличаться. Лучше придерживаться инструкции :

1. Расчет и планирование. Любая работа начинается с составления схемы, если раскладка уже составлена, то будет проще.

   Схема должна быть надежной, а балки должны располагаться параллельно короткой стене.

   В качестве ригелей нужно выбирать такие, чтоб каждый квадратный метр конструкции мог выдержать нагрузку в 400 кг.

   Рекомендуется установить меньше балок крупного сечения, чем использовать огромное количество планок с мелким сечением. При этом соотношение ширины балки к ее высоте должно составлять 1,5.

2. Подготовка. На данном этапе концы балок промазывают антисептическими или антипиреновыми материалами. В будущем это поможет избежать загнивания и образования грибка на краях планок. На стенах проводят нивелирование с помощью лазерного уровня или обычного строительного уровня – это необходимо для разметки.

   По правилам все опорные платформы для балок должны находиться в одной плоскости. Посадочные места под планки на стенах нужно очистить и установить в них гидроизоляционные прокладки.

3. Монтаж первой пары планок. Первой называется маячная пара, ее устанавливают в крайних точках у противоположных стен. Установку производят так, чтоб между торцами балок и стенами находился вентиляционный зазор в 5 см. Деревянные балки закрепляют сухой гравийной подсыпкой, а также обрезают.
4. Монтаж оставшихся ригелей. После того, как маячная пара установлена, брусья устанавливают на одном уровне с маячными балками. Здесь также должны присутствовать вентиляционные зазоры. Торцы планок отпиливают под углом и оборачивают рубероидом. Концы фиксируют, а зазоры уплотняют теплоизоляцией.

Как поменять балки в старом доме. Как отремонтировать деревянную балку перекрытия своими силами

В большинстве старых и части новых домов при устройстве чердачного (потолочного) или межэтажного перекрытия использовались деревянные балки. Причин этому можно назвать несколько: деревянные балки перекрытия легкие, доступные, просты в монтаже. А также могут быть применены при строительстве несущих стен из разных материалов.

Однако у деревянных балок перекрытия есть существенный недостаток. А именно, повышение влажности и эксплуатационная нагрузка, неизбежно сказываются на качестве древесины, и, как следствие, на её несущей способности. В таком случае, потребуется проведение ремонтных работ.

Ремонт деревянных балок перекрытия

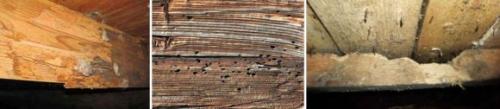

Виды дефектов (повреждений) балок перекрытия

В процессе проведения капитального ремонта в доме нужно осматривать балки перекрытия на наличие различного рода дефектов. К таковым можно отнести:

• гниение и повреждение плесенью. Особенно часто встречается на балках чердачного перекрытия. Плесень на потолочной балке появляется в следствие протекания крыши. Появление сгнивших участков распространено в месте врубки балки в стену. Причина – недостаточная гидроизоляция в этом месте;

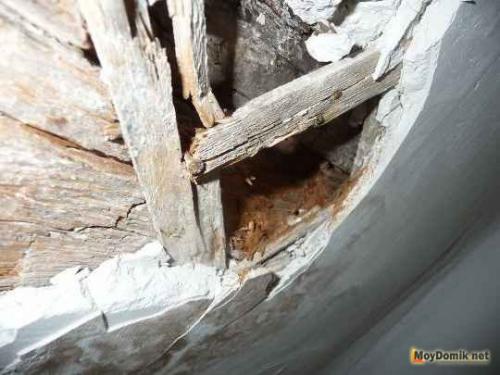

Гниение и повреждение плесенью деревянных балок перекрытия

• червоточины. Жизнедеятельность древесных жучков может существенно повредить балки перекрытия;

Червоточины на деревянных балках перекрытия

• растрескивание (расслоение) - образование трещин. Изначально некачественные балки могут под воздействием перепада температур расслаиваться по длине волокон.

Растрескивание балок перекрытия

Если обнаружено что-либо из перечисленного, необходимо выполнить ремонт деревянных балок перекрытия. Кроме того, нужно устранить причину, которая привела к появлению дефектов.

Как выявить повреждения деревянных балок?

Обнаружить дефекты балочного перекрытия можно несколькими способами:

• визуальный осмотр балки. Самый простой и надежный способ. Применим в том случае, если балки открыты. Чтобы удостоверится в том, что балка прослужит еще не один десяток лет нужно провести по ней отверткой с нажимом. Если остается слегка видимый след, значит все в порядке. Если отвертка оставляет бороздку – балка нуждается в ремонте. И чем глубже бороздка, тем быстрее нужно приступать к ремонтным работам;

• выявление внешних признаков деформации - проседание (провисание) балочного перекрытия заметно даже под отделкой;

• простукивание. Если от удара слышен глухой звук, это означает, что балка нуждается в ремонте, т.е. она теряет свою несущую способность. Подтвердить подозрения можно путем высверливания отверстия в балке. Далее по нему можно оценить качество деревянного перекрытия.

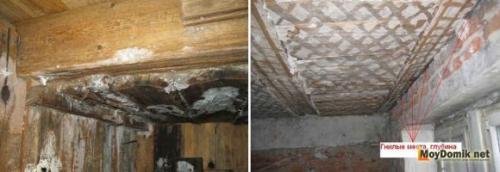

Особенно важно оценить состояние деревянных перекрытий в местах примыкания к стене. Большинство случаев повреждения приходится именно на эти места.

Ремонт деревянных балок перекрытий своими руками

Восстановление (реставрацию, усиление) балочных перекрытий можно выполнить несколькими способами:

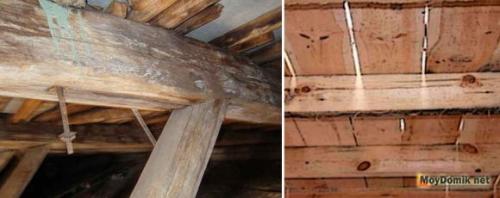

• Ремонт перекрытия с применением деревянных накладок.

В качестве накладки используется доска или брус. По высоте они должны быть равными высоте балки, а по ширине – равной половине ширины балки. Поскольку накладки устанавливаются по обе стороны балки, то получается, что накладки равны балке. Монтируются накладки вплотную к балке перекрытия и фиксируются болтами. Длина болта равна ширине балки и двух накладок.

Чтобы избежать повреждения накладок их следует обработать антигрибковым раствором.

Следует отметить, что лучше не выполнять ремонт деревянных балок перекрытия в местах примыкания к стене с использованием накладок. Для этих целей более подходит стальной протез.

• Ремонт с использованием протеза – полосы из стального листа или стального прутка. Их преимущество в том, что они занимают меньше места и более долговечны. Стальную накладку следует обработать антикоррозионным раствором.

Важно! Прогнившую часть или поврежденную жучком балку нужно, по возможности вырезать и заменить на целую, а места реза усилить накладками.

Ремонт деревянных перекрытий в месте примыкания к стене выполняют следующим образом: поврежденную часть удаляют, а остаток удлиняют с использованием накладки или протеза. Далее с помощью болтов балку крепят к стене.

В случае повреждения значительного участка балки (более 2/3 длины) производится замена деревянных балок перекрытия. В противном случае, дальнейшая эксплуатация разрушенного деревянного перекрытия может привести к обрушению конструкции дома.

Рекомендуем ознакомиться с подробным описанием технологии усиления деревянных балок перекрытия .

Все работы по ремонту должны быть выполнены с использованием сухой древесины. А использование специальных защитных растворов существенно продлит эксплуатационный период отремонтированных балок перекрытия.

Усиление балок. Способы укрепления перекрытий

Увеличить несущую способность балок межэтажных перекрытий можно двумя путями: усилив или разгрузив их.

Усиление балок

Способов, как усилить балки перекрытия второго этажа, несколько.

• Увеличение сечения деревянными накладками.

Наиболее эффективным решением станет наращивание сечения балок по нижней горизонтальной плоскости с обязательным условием создания опоры для накладок. Для этого нужно либо углубить опорные гнезда в несущих стенах, либо использовать специальные стальные крепления или уголки. Доски расчетной толщины прибиваются к нижней грани бруса по всей его длине.

Опорный уголок из оцинкованной стали Источник i.ytimg.com

При незначительном прогибе возможно наращивание сечения путем установки на балку боковых накладок толщиной 50 мм. Перед этим под точку её максимального прогиба устанавливают подпорку и поднимают её домкратом до выравнивания бруса. Затем фиксируют его в этом положении, установив с обеих сторон доски и стянув их шпильками.

Укрепление боковыми накладками Источник i.ibb.co

На заметку! Вместо деревянных накладок можно использовать металлические швеллеры, уголки или полосы, которые перед монтажом нужно обработать от коррозии и проложить между деревом и металлом слой гидроизоляции.

• Армирование углепластиком.

Полотно из этого современного композитного материала, наклеенное в несколько слоев, позволяет очень качественно решить задачу, как усилить балку перекрытия из дерева. Приклеивают углепластик эпоксидным клеем, перекрывая стыки полос поперечными слоями. После застывания клея он превращается в прочный и жесткий каркас, практически не уступающий металлу и отлично противостоящий нагрузкам.

Достоинство этого способа в простоте монтажа и отсутствии необходимости в монтажных инструментах.

Углеволокно используют для усиления самых разных конструкций Источник u10.filesonload.ru

• Протезирование стальной арматурой .

Этот способ больше подходит для тех случаев, когда у балок повреждены торцы, что часто происходит при их некачественной гидроизоляции в опорных гнездах. Их заменяют протезами из спаренных ферм, изготовленных из стальной арматуры сечением не менее 10 мм.

Перед тем как укрепить потолок в доме с деревянными перекрытиями, под поврежденную балку устанавливают временную поддерживающую опору и разбирают перекрытия снизу и сверху на 1,5 метра от стены.

Сгнивший торец срезают, а в проем вертикально вводят протез. Затем его разворачивают, устанавливая в горизонтальное положение и надвигая на балку, после чего свободный конец задвигают в опорное гнездо в стене. Скрепляют протез с балкой гвоздями.

Схема установки стального протеза Источник i.ibb.co

Требования к лагам для пола и правила их выбора

Обратите внимание! Длина протеза не должна превышать 120 см, вместе с тем она должна быть больше двойной длины срезанного торца на 10%. То есть, этот метод может применяться, только если длина поврежденного конца балки не более 50-55 см.

Перераспределение нагрузки

Уменьшить нагрузку на несущие лаги можно, установив под них опоры либо смонтировав под перекрытием дополнительные балки.

• Монтаж промежуточных опор или подкосов.

При этом способе нагрузка через опоры частично передается на нижележащие перекрытия или боковые стены, поэтому предварительно нужно убедиться в том, что они её выдержат. Он редко используется для укрепления перекрытий второго этажа, так как стойки и подкосы трудно вписать в интерьер первого этажа, к тому же они создают неудобства для передвижения по комнате. Но это лучшее решение, как усилить лаги пола от прогиба в деревянном доме.

Как укрепить потолочные балки. Причины ослабления балок

Необходимость укрепления балок может возникнуть в ряде случаев:

• естественный износ правильно установленного изделия;
• повреждение балки вследствие ошибок при изготовлении и монтаже;
• изменение назначения помещения, связанное с усилением нагрузки на перекрытия.

Рассмотрим данные причины подробнее. Итак, балка может прийти в неудовлетворительное состояние вследствие воздействия разных факторов, в том числе повышенного уровня влажности, резких температурных перепадов, в результате жизнедеятельности вредителей, а также простого физического износа с дальнейшим появлением трещин.

Не следует сбрасывать со счёта недобросовестность или некомпетентность строителей. Хозяин дома не в состоянии проверить качество и правильность установки элементов скрытого монтажа. Проблемы выявляются позже — уже в процессе эксплуатации помещения при ходьбе на верхнем этаже полы вибрируют или скрипят.

К основным ошибкам на этапе изготовления и монтажа балок относятся следующие:

• применение недостаточно или неверно просушенной древесины. После высыхания таких балок они покрываются трещинами;
• использование слишком тонкого бруса, что приводит к вибрации балок;
• слишком большие пролёты между балками;
• сборка балок из нескольких частей.

Если же идёт речь об изменении назначения помещения — к примеру, чердак планируется превратить в  или жилой блок, то в данном случае нагрузки на перекрытие увеличатся. Очевидно, это потребует увеличения несущей способности балок.

Определить необходимость укрепления балок может неспециалист. Основным показателем при этом, кроме упомянутых вибраций или видимых повреждений, служит уровень прогиба, возникающего как под нагрузкой, так и под собственным весом балки. Прогиб может увеличиться после наращивания нагрузки — установки паркета на верхнем этаже или после завоза мебели. В таком случае балки начинают провисать, что не только чревато вибрацией перекрытий, но и может угрожать их обрушением.

Предельно допустимый прогиб балки несложно рассчитать самостоятельно. Самая простая методика — это вычисление показателя в зависимости от длины балки. В частности, уровень прогиба не должен превышать примерно одной трёхсотой части от длины изделия. К примеру, если прогиб составляет 8–10 миллиметров при длине балки в 2,5 метра — это норма. Если же он оказался большим, то, значит, пришло время укрепить или заменить балку.

Усиление деревянной балки уголком. Когда нужно усиливать деревянные балки перекрытия

• плохое состояние балочной конструкции . Является следствием повреждение древесины. Повышенная влажность, перепады температуры, деятельность различных вредителей (жуков короедов), растрескивание – все это приводит к деформированию балки перекрытия;

• снижение несущей способности . Под собственным весом, постоянной и переменной нагрузкой балки перекрытия могут прогибаться. Согласно нормативам, если прогиб находится в пределах 1:300, то беспокоится не о чем. Например, если балка длиной 2500 мм. прогнулась на 10 мм. это соответствует нормальному значению прогиба. Если показатель прогиба больше – ее следует усилить;

• необходимость увеличения несущей способности балки . Связанная, например, с перестройкой чердака под мансарду или жилое помещение. Такая перестройка приведет к увеличению постоянных и переменных нагрузок на перекрытия второго этажа, что автоматически требует изменения сечения установленных деревянных балок.

В пределах статьи будут приведены несколько распространенных способов усиления перекрытия ( ремонт , реконструкция). Но, точно ответить на вопрос, как усилить деревянные балки перекрытия может только профессионал и только после анализа состояния конструкции. Ведь в каждом случае решение будет индивидуально.

Воспользовавшись таблицей можно получить представление о том, какое сечение должно быть у балки при определенной нагрузке.

Источник: https://interer-stil.ru-land.com/novosti/usilenie-lagi-pola-kak-ukrepit-lagi-pola

Балки перекрытия второго этажа. Области применения и расчет деревянных перекрытий

Перекрытия по деревянным балкам рекомендуется применять:

• в зданиях, построенных из древесины (каркасных и рубленых);
• в дачных домах, рассчитанных на летнюю эксплуатацию;
• в хозяйственных постройках (сараях, банях, мастерских);
• в быстровозводимых домах сборно-разборного типа.

Кроме перечисленных вариантов, деревянные конструкции для межэтажных перекрытий можно использовать в коттеджах, предназначенных для круглогодичного проживания. Только в этом случае нужно использовать двухрядную систему установки балок, о которой мы рассказали выше.

Подбирать сечение бруса по принципу «чем толще, тем лучше», мы не советуем. Есть простая методика расчета, взятая из строительных нормативов.

Согласно ей, высота деревянной балки должна быть не меньше 1/25 размера перекрываемого пролета . Например, при 4-х метровом расстоянии между стенами нужно купить пиловочник с высотой сечения (Н) не менее, чем 400/25 = 16 см при толщине (S) 12 см. Для создания запаса прочности найденные параметры можно увеличить на 2-3 см.

Второй параметр, который нужно правильно выбрать — количество балок. Он зависит от их шага (расстояния между центральными осями). Зная сечение бруса и размер пролета, шаг определяют из таблицы.

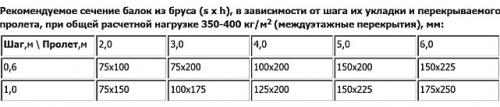

Таблица. Выбор шага балок

Указанная в таблице расчетная нагрузка 350-400 кг/м2 является максимальной для второго этажа. Если он не будет жилым, то ее величина не превысит 250 кг/м2.

Планируя раскладку брусьев, нужно учесть, что два крайних должны отступать от торцевых стен не менее, чем на 5 см. Остальные балки распределяют по стенам равномерно (в соответствии с выбранным шагом).
