Деревянные перекрытия можно разделить на несколько видов по их назначению и по используемому материалу.

По назначению:

1. Деревянное межэтажное перекрытие, обязанное обеспечить не только прочность, но и комфорт в жилом помещении, а поэтому заполняемое звукоизоляционными материалами. Снизу оно обшивают гипсокартоном, а сверху застилается покрытием пола.
2. Чердачное перекрытие по деревянным или металлическим балкам, может являться либо самостоятельным элементом конструкции, либо частью стропильной системы крыши и должно иметь паро- и теплоизоляционные слои, чтоб не допускать охлаждения жилых этажей, расположенных под ними.
3. Подвальное и цокольное перекрытие, обладающие высоким уровнем прочности, так как будут нести на себе большую нагрузку. Снабжены слоями теплоизоляции и пароизоляции, так как они отделяют жилые этажи от холодных подвальных помещений.

По видам материала:

1. Из цельной древесины, на изготовление которых идет деревянный массив твердых, преимущественно хвойных, пород дерева. Их можно применять, только если перекрываемый пролет не превышает пяти метров.
2. Клееные — из клееной древесины. Сочетают прочность с эстетичностью. Имеют гладкую поверхность, вследствие чего их снизу можно оставлять открытыми. А их прочность позволяет перекрыть значительные длины пролетов.

По сечению деревянные элементы перекрытия могут быть прямоугольного сечения (доска, брус) и круглого (бревно).

Характеристики качественных материалов:

Какого бы вида не были использованы балки перекрытия для монтажа, они должны отвечать определенным требованиям:

• прочность к статическим и динамическим воздействиям, т.е. должны быть устойчивыми к нагрузкам, предусматриваемым проектом здания, имея запас устойчивости;
• жесткость, не допускающая прогибов и вибраций и обеспечивающая качественное покрытие пола над ними и потолков под ними;
• долговечность, так как заменять их в период между запланированными капитальными ремонтами всего здания практически невозможно;
• обеспечивать на достаточном уровне тепло- и звукоизоляцию;
• экономичность – использование недорогого, но качественного материала, минимальные вложения рабочей силы и небольшие габариты при соответствии всем техническим требованиям.

Параметры перекрытий выбирают исходя из требований, предъявляемых к строящемуся зданию. В настоящее время в связи с развитием частного строительства, перекрытие из дерева имеет большую популярность. Давайте же разберемся в их конструкции и как их можно сделать своими руками.

Деревянные перекрытия в сталинках. «Рабочие» сталинки

В 30-х годах неизбежно возникала проблема – куда селить простых рабочих? Ведь их было гораздо больше, чем передовиков и директоров. Проблема решалась двумя способами:

1. Часть «элитных» квартир была отдана под коммунальное заселение. На сегодняшний день коммуналки выглядят как пережиток прошлого, но они до сих пор существуют!

2. Для простых рабочих строились дома попроще - 3-4 этажные «коробки» - типовые и безликие. Квартиры, как правило, небольшие, иногда в них даже отсутствовала ванная комната, а кухня имела размер от силы 5 квадратных метров. Сейчас в такие квартиры умудряются устанавливать сидячие ванны или душевые кабины, отгораживая угол от без того маленькой кухни.

«Сталинка» для простых рабочих, Нижний Новгород, проспект Кирова

«Сталинка» для простых рабочих, Нижний Новгород, проспект Кирова

Подобные дома можно встретить, наверно, в любом городе. Внешне они похожи на «хрущевки», но у них крупнее окна и меньше балконов (или вообще отсутствуют, как на фото). Такие дома иногда называют «кировки», но чаще всего в объявлениях пишут «сталинка».

В отличие от номенклатурных и директорских «сталинок» качество постройки у «кировок» изначально было хуже, так как они возводились как временное жилье. Конечно не настолько временное, как бараки, но к моменту наступления коммунизма планировалось эти дома заменить на что-то более комфортное. Вот и сейчас эти дома стоят и ждут, когда наступит коммунизм :)

В «рабочих сталинках» почти всегда деревянные межэтажные перекрытия. По планировкам возможны разные варианты – от крошечных однокомнатных квартир в 20-25 квадратных метров до вполне просторных «трешек»-коммуналок.

Есть неплохо сохранившиеся «кировки», но их, к сожалению, немного и с каждым годом становится все меньше и меньше. В основном это жилье пребывает в предаварийном и аварийном состоянии. Наверное, по этой причине желающих избавится от таких квартир много, а цены на них относительно невысокие.

Покупать или не покупать квартиру в «кировке» – нужно взвешивать все за и против. Аргументы «за» – умеренная цена и хорошее расположение, «против» – большая вероятность того, что квартира потребует больших вложений при ремонте. Еще одно «против» – такую квартиру будет сложно потом продать, поскольку спрос на подобное жилье с каждым годом будет все ниже и ниже.

3. Малоэтажные дома в 1-2 этажа послевоенной постройки. Эти дома чаще всего расположены не на центральных улицах, а в глубине кварталов. Также их можно встретить на периферии больших городов и в рабочих поселках. Дома строились по типовым проектам в сжатые сроки и предназначались для рабочих промышленных предприятий. Многие дома строили бригады из самих рабочих этих предприятий (т.н. «народная стройка»). Ввиду малой этажности, для строительства не требовалась ни дорогостоящая строительная техника, ни сверхвысокая квалификация строителей. Многие дома строили военнопленные (поэтому их иногда называют «немецкими домами»). Квартиры, как правило, не отличаются обилием планировок и простором комнат. Но в послевоенные годы люди были и этому очень рады – одно дело жить в бараке или в комуналке, совсем другое – хоть в небольшой, но отдельной квартире! Спустя 70 лет, чего греха таить, эти дома устарели и морально и физически, поэтому массово идут под снос. На их местах со временем растут «свечки» новостроек.

Источник: https://balki-v-interere.postroivsesam.info/stati/derevyannoe-perekrytie-chastnogo-doma-stoit-li-pokupat-nedvizhimost-s-takimi-perekrytiyami

Деревянные перекрытия в многоквартирном доме. Правильный план устройства пирога межэтажного и других видов перекрытий по деревянным балкам, как выглядит в разрезе?

Строительство дома – этап важный и ответственный.

Прочность и устойчивость конструкции зависит от качества устройства деревянных перекрытий.

Для каждого типа перекрытия предусмотрена определенная последовательность слоев, обеспечивающих надежность и долговечность здания.

Узнайте из статьи, какой самый важный слой содержит пирог перекрытия между первым и вторым этажом, а также на цокольных и чердачных этажах.

состоит из:

• балок;
• подшивки;
• лаг;
• теплоизоляции;
• пленки для гидро- и пароизоляции;
• звукоизоляции.

Каждый элемент выполняет свою роль, поэтому слои перекрытия возводятся в определенном порядке, и к ним предъявляется ряд требований.

Балки

Это основа или опора деревянного перекрытия. Они служат «фундаментом» для остальных слоев «пирога» и крепятся на несущих стенах.

В период эксплуатации зданиянесут на себе всю нагрузку. Поэтому основное внимание следует обратить на.

Для балок рекомендуется использоватьили массивный брус, пиленое бревно, доску. Доска может быть единичной или скрепленной. Материал – дерево хвойных пород, отличающихся высокой прочностью на изгиб. Брус применяется сечением 100 мм х 150-200 мм.

Подшивка

Подшивка или настил выполняется для потолочной поверхности с помощью плит ОСБ или фанеры. Иногда этот слой называют черновым покрытием.

Лаги

Чтобы не укладывать доски пола прямо на балки перекрытия, необходимо вначале смонтировать по балкам лаги. Затем уже сверху можно укладывать настил из досок. Монтаж лаг позволяет правильно выполнить межэтажное утепление по балкам.

Утепление

Теплоизоляция — это тоже обязательная часть пирога. Выбор материала для слоя зависит от назначения и типа перекрытия.

Основные критерии выбора утеплителя:

• воздухопроницаемость — балки должны дышать;
• теплопроводность;
• влагостойкость;
• пожаробезопасность материала;
• срок эксплуатации
• экологичность.

Укладка утеплителя производится между лагами.

На чердачном перекрытии иногда приходится сверху лаг строить контробрешетку, чтобы уложить необходимый слой утеплителя.

Виды утеплителей для чердачного перекрытия:

• насыпные;
• рулонные;
• напыляемые;
• плитные.

Пленки для гидро- и пароизоляции

Дерево – крайне чувствительный материал к избытку влаги.

Проникновение потоков пара через утеплитель негативно воздействует на конструкцию деревянного перекрытия.

Чтобы этого избежать, укладывается слой пароизоляции и пленка гидроизоляции. Применяется специальная мембрана.

Основные параметры материала – низкий коэффициент паропроницаемости и способность пропускать пар только в одном направлении (из утеплителя в воздух). Чтобы конструкция работала правильно, между досками пола и мембраной необходимо оставить воздушную прослойку.

Мембрану следует укладывать на балки , а воздушный зазор обеспечивают лаги, уложенные перпендикулярно балкам.

Подробнее о паро- и гидроизоляции деревянных перекрытий в.

Звукоизоляция

Основное требование – повышенный коэффициент звукопоглощения.

Предпочтение следует отдавать волокнистым материалам – эковате, базальтовой и минеральной вате, стекловате. Также используются пенопласт, звукоизоляционные мембраны и звукопоглощающие панели.

Для качественной укладки звукоизоляции следует выбирать размер лаг так, чтобы они на 15-20 см не доходили до стены. Затем уложить их на балки поперек, а воздушные проемы между стеной и балками заполнить звукоизоляционным материалом.

Подробнее об устройстве звукоизоляции для деревянных перекрытий читайте.

Особенности схемы

В зависимости от типа деревянного перекрытия, отличаются наименование и очередность слоев пирога. Также необходимо выполнять требования, по которым выбирается каждый материал .

Пол-потолок: между 1 и 2 этажом

Пролет деревянныхдолжен быть не более 6 м. Отделка производится с двух сторон.

Количество прослоек пирога:

1. Укладка балок. Сечение рассчитывается в зависимости от шага балок и величины пролета между первым и вторым этажами. Длина балки равна ширине пролета + допуск на заделку.
2. Черновая отделка потолка нижнего этажа. Материал – доска или фанера.
3. Тепло- и звукоизоляционный слой. Материал – минвата, стекловата, пенопласт. Толщина слоя не менее 100 мм.

Балки перекрытия заделываются в пазы стен или укладываются на кирпичные основания.

Места стыков плит должны быть на балках!

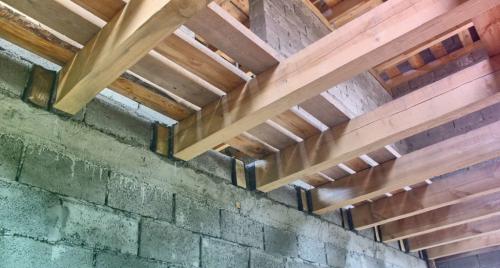

Деревянные перекрытия хорошо или плохо. Деревянные перекрытия

Пользуются высоким спросом при строительстве частных домов. Производятся из доступного и экологичного материала, имеют небольшой вес и эстетический внешний вид. Для несущих элементов используются балки в виде бруса или бревна. Выбирают их по соответствию характеристик, учитывая показатели прогиба.

Характеристики, как и надежность перекрытия, зависят исключительно от типа их изготовления. Они могут быть составного сечения, сделаны из деревянного массива или быть двухуровневой конструкцией.

Одной из важных характеристик является сечение балок. Его подбор осуществляют на основе расстояния между стенами, на которые они будут уложены. Могут быть использованы не только балки, но и лаги, на которые в дальнейшем укладывают доски. Установка исключительно одних балок, поможет сэкономить финансы, но не обеспечит защиту от ударного шума — любое передвижение будет четко слышно. Между балками и лагами, есть возможность проложить шумопоглощающий материал, который обеспечит звукоизоляцию и отсутствие шума.

Между балками необходимо поместить деревянный настил из досок или готовых щитов, которые и выполняют роль потолка. Их отделка может быть абсолютно разной, начиная от штукатурки и заканчивая обшивкой из гипсокартона.

Преимущества и недостатки деревянных перекрытий

К существенным плюсам перекрытий из дерева относят:

1. Низкая стоимость. Материал, его доставка и монтажные работы обойдутся дешевле, чем при установке перекрытий из другого материала.
2. Только их рекомендовано использовать при наличии облегченных оснований.
3. Допустимо использование на непрочных грунтах.
4. Возможна установка вручную, без применения специального оборудования.
5. Легкость и быстрота монтажа.
6. Экологичность. В дереве отсутствуют агрессивные вещества и не присутствует арматура.

ВАЖНО! Осуществляя покупку материала, необходимо внимательно осмотреть каждую балку. На качественных и прочных материалах должны отсутствовать трещины и следы паразитов, питающихся древесиной и живущих в ней.

Минусов у деревянных конструкций больше чем плюсов. К ним относят:

1. Дерево очень часто портят вредители — насекомые и грызуны. На нем спокойно живет грибок.
2. Если не проводить обработку древесины антисептиками, она начинает гнить. Но даже обработка не гарантирует полной защиты, необходима качественная система вентиляции.
3. Материальные затраты на обшивку балок с двух сторон и на материал, используемый для тепло- и звукоизоляции, между ними.
4. Короткий срок службы. Время пагубно влияет на дерево, оно высыхает, проседает и появляется скрип.
5. Не могут быть использованы при строительстве многоэтажных домов и в сейсмически опасных зонах.
6. Повышенная опасность возгорания. Обработка специальными огнезащитными лаками и красками потребует дополнительных затрат.
7. Необходимость в усилении конструкции при ширине пролета больше 6 м. Это приводит к увеличению толщины всего перекрытия.
8. Загнивание древесины, в первую очередь, начинается в помещениях с повышенной влажностью (ванная, санузел).
9. Необходимость в теплоизоляционных швах на стыках с дымоходом.

Многолетний опыт использования деревянных перекрытий, до сих пор делает их самыми популярными и используемыми при строительстве частных домов. Но, если возводится дом в несколько этажей, то необходимо, по возможности, использовать перекрытия и конструкции из железобетона.

Деревянные перекрытия в доме из газобетона. Руководство по монтажу своими руками

Для межэтажных и чердачных перекрытий работы начинаются после закладки армопояса поверх газобетонных блоков по всему периметру стен.

1. Подготовка материала. Элементы нужной длины подпиливаются под углом в 60-70° на участке захода на газобетон с верхней стороны и обматываются толем или рубероидом.

2. Подготовка. Между будущей балкой и наружной стеной укладываются кусочки утеплителя и оставляется зазор для свободной циркуляции воздуха.

3. Монтаж опор, начиная с крайних элементов согласно выбранной схеме. Для фиксации к армопоясу (U-образным блокам или армированной ж/б ленте) используются металлические уголки или шпильки, обработанные составами против коррозии. Этот этап не стоит проводить самому, для ровного размещения требуются силы как минимум двух человек, тщательно проверяется уровень каждой опоры.

4. Фиксация пароизоляции с учетом рекомендуемого нахлеста. Этот слой является обязательным при разделении двух этажей или чердака, при сборке перекрытия первого этажа в доме из газобетона пленки или мембраны заменяются более плотной и надежной рулонной гидроизоляцией.

5. Монтаж наката, выполняющего функции потолка. К нижней стороны балок крепятся доски толщиной от 25 см или листовые материалы, например, гипсокартон. На этом этапе между ними и пароизоляцией нужно сделать вентиляционный зазор в 1-2 см.

6. Размещение утеплителя между деревянными элементами. Для определения толщины этой прослойки желательно сделать теплотехнический расчет, при отсутствии данных минимум принимается равным 10 см. Теплоизоляция укладывается без зазоров, с плотным примыканием к балкам, лучше всего для этих целей подходят плиты или маты минваты с пружинистыми краями, они удобны в работе и сохраняют способности древесины и газобетонных блоков к пропусканию воздуха.

7. Защита утеплителя от промокания. Оптимальные характеристики в данном случае имеют тонкие гидроизоляционные мембраны и пленки, рубероид используют преимущественно на чердаках.

8. Накрытие лагами и настил будущего пола. При укладке межэтажных перекрытий его можно сделать из шпунтованных досок, фанеры или листов ДСП, окончательный вариант зависит от типа напольного покрытия. При обустройстве неэксплуатируемых чердаков в целях экономии этот этап пропускают, достаточно прокладки поверх брусьев мостиков для перемещения.

9. Декоративная отделка потолка. Крупные балки иногда оставляют открытыми, но такое интерьер будет уместен не везде, в жилых домах нижний настил облицовывают вагонкой, гипсом или закрывают натяжными конструкциями.

Приведенная инструкция подходит для монтажа перекрытий с любой конфигурацией поверх газобетона с плотностью не менее 400 кг/м 3 и керамзитобетона. Основной зоной риска являются участки контакта дерева, блоков и металла. Прямого примыкания избегают, в данных зонах стен предусматриваются прокладки утеплителя или синтетических материалов и оставляются зазоры. К обязательным условиям относят выбор правильной древесины: без крупных сучков, трещин и слабых участков и влажностью не выше 15%. Необходимыми характеристиками обладает клееный или высушенный брус и готовые двутавровые балки.

Для обеспечения максимальной надежности эксплуатации перекрытия при его сборке рекомендуется:

• Соединять балки с помощью шурупов, а не гвоздей.
• Учитывать требования пожарной безопасности и пропитывать материалы не только антисептиками, но и антипиренами. Все элементы обрабатываются заранее, на стены из газобетона укладывается исключительно сухой брус. В целях экономии этот этап можно провести самостоятельно.
• Провести точный расчет толщины и согласовать полученные данные с параметрами армопояса. С целью исключения образования мостиков холода в домах на этих участках прокладывается тонкий слой теплоизоляции, в идеале защищающий обе эти конструкции. Закладка минваты или пенопласта только со стороны армопояса или перекрытия является нарушением, исключение делается лишь при использовании для увеличения несущих способностей стен U-образных блоков.
• Обрабатывать металлические крепежи антикоррозийными составами.

Современные частные дома зачастую имеют больше одного этажа. Причина этого простая — меньшая площадь фундамента, а значит и меньшая стоимость строительства, при приличной общей площади всего дома. Наличие больше, чем одного этажа у дома требует обустройства межэтажных перекрытий. И это дополнительно к чердачным, если вы не собираетесь вместо чердака устраивать мансарду.

Дома, возведённые из разных строительных материалов, требуют индивидуального подхода. Поэтому существует несколько методов установки перекрытий. Да и благодаря новым материалам возникли новые их виды .

Деревянные перекрытия в кирпичном доме. Балки из бруса, досок, круглого леса

В частном строительстве довольно часто возникают ситуации, при которых применять железобетонные перекрытия невозможно или не совсем удобно. К таким случаям можно отнести монтаж перекрытия на каркасно-щитовом или деревянном доме.

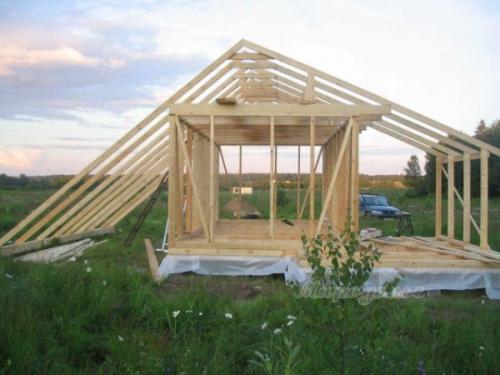

Каркасный домик

Деревянные перекрытия применяют довольно часто,  даже если в качестве материала стен использован обычный строительный кирпич.

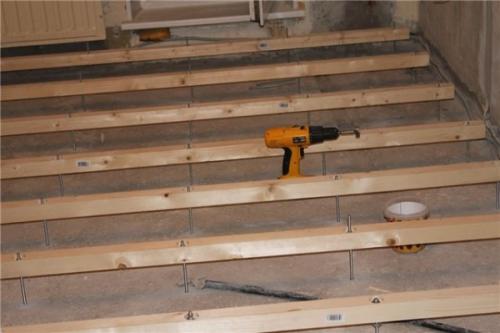

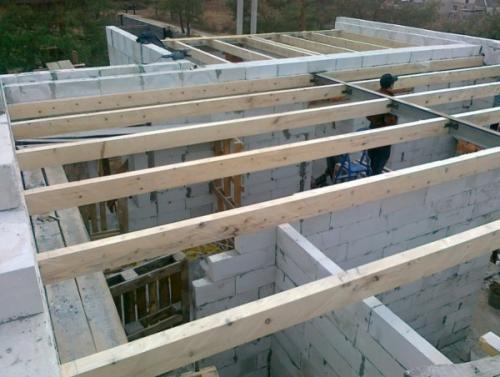

Фото: строим дом с кирпичными стенами

Общими словами деревянное перекрытие представляет собой бруски, межбалочное заполнение, накат, отделочный слой. Перекрытие из дерева значительно легче бетонных плит или монолитной заливки, его можно выполнить своими руками и оно не создает значительной нагрузки на фундамент и стены.

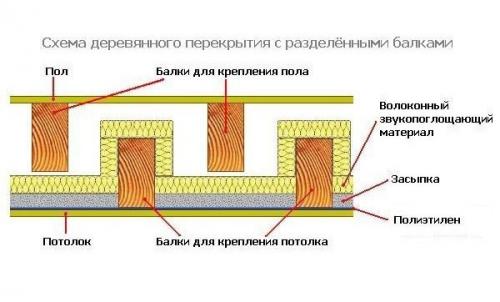

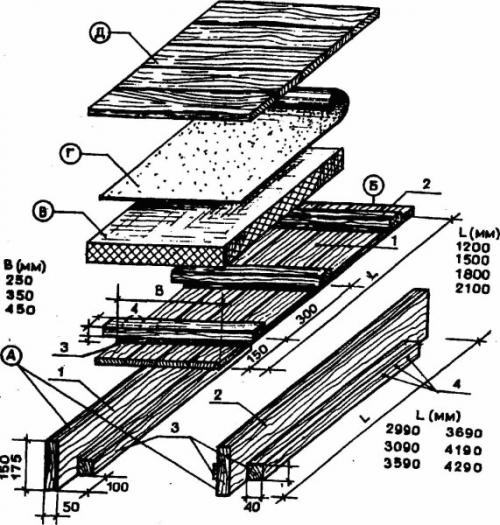

Общая примерная схема

Типы деревянных перекрытий

Довольно часто застройщики возводят дома с мансардой или с подвальным помещением, дома в несколько этажей. Все помещения дома должны быть отделены от основной жилой зоны перекрытием.

По своему назначению деревянное перекрытие в кирпичном доме делится на следующие типы:

• подвальное или цокольное . Оно служит для отделения жилого этажа от подвала. Основное требование к нему – хорошая теплозащита;
• чердачное , которое служит для отделения жилого этажа от чердака. Оно также должно удерживать тепло и не подвергаться воздействию конденсата. Поэтому при обустройстве теплоизоляции чердачного перекрытия обязательно применяют пароизоляционный слой;
• межэтажное , которое  служит для разделения жилых этажей. Основное требование к нему – хорошая звукоизоляция.

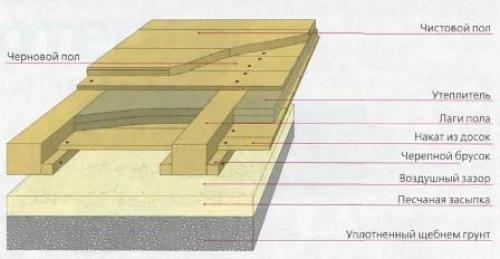

Порядок укладки материалов между этажами

Схема для чердака и для цоколя

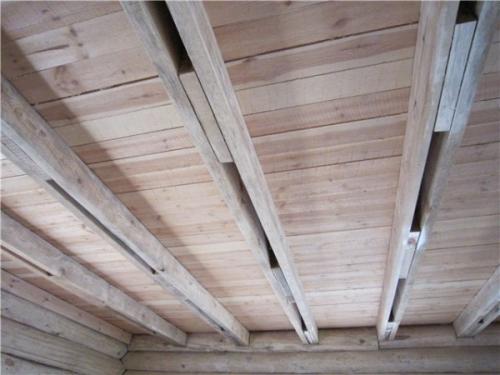

Между этажами, вид снизу

Выбор балок для перекрытия

Существует несколько видов деревянных балок:

1. из цельного бруса;

Цельный брус

1. сбитые из досок;

Возможный вариант

1. из круглого леса.

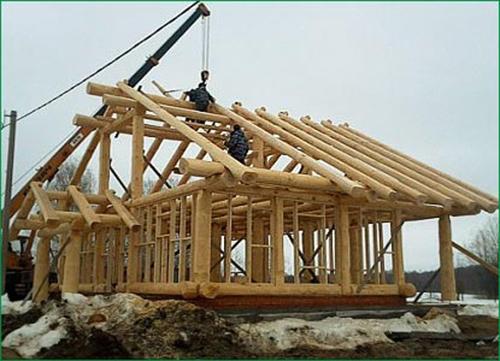

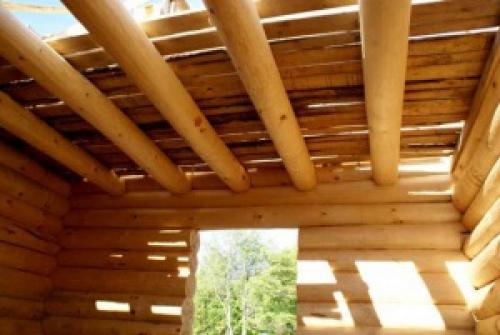

Весь дом из кругляка

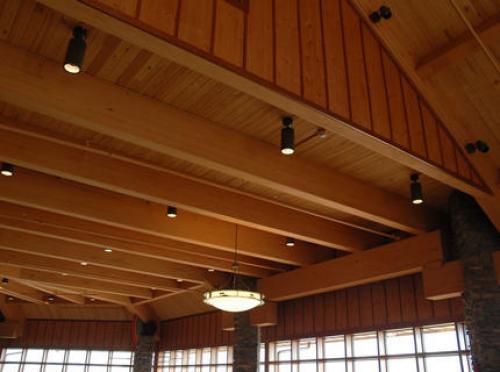

Балки из бруса

Этот строительный материал применяется чаще всего, основным плюсом является его доступная цена и экологичность. Основной минус – это тот факт, что чаще всего брус изготавливается из сердцевины дерева, которая уступает по плотности внешним слоям. Из-за этого возможен прогиб бруса, что крайне нежелательно.

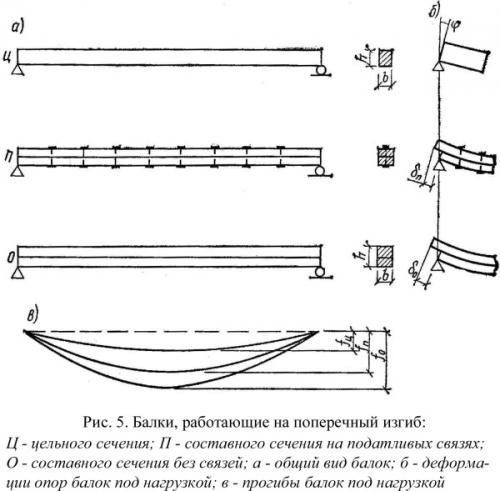

Схема по прогибу бруса

Отдельная разновидность бруса – клееный брус. По своей нагрузочной способности он значительно превосходит цельный. Изготовление такого бруса возможно по индивидуальным размерам, что позволяет значительно сэкономить время на его подгонку и монтаж.

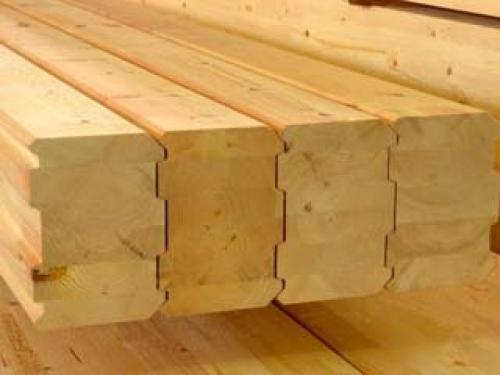

Клееный брус будет лучше

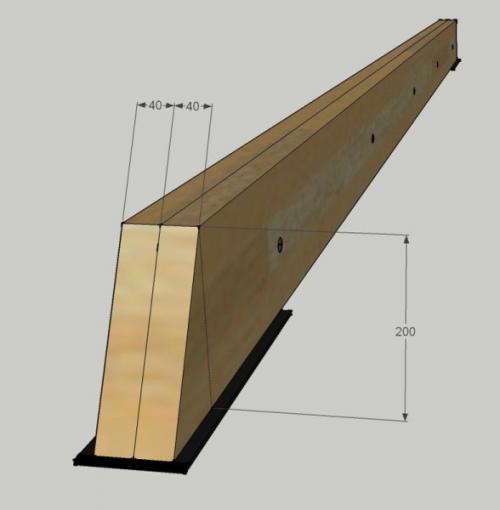

Сбитые из досок балки

Данная конструкция также превосходит цельный брус по своим характеристикам. Правильным вариантом получения такого бруса необходимого размера является склеивание досок клеем «Клейберит» или его аналогом. Затем производится закрепление досок деревянными стержнями на этом же клею (Узнайте здесь, ).

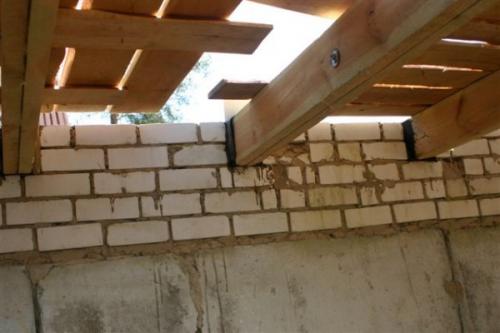

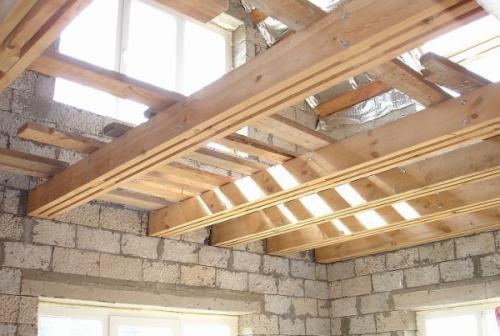

Перемычки из сбитых досок

Можно делать вот так

Балки из круглого леса

Практически все специалисты рекомендуют использовать для балок круглый лес. Связано это с его хорошими характеристиками. Балки из круглого леса способны выдерживать большую нагрузку.

Можно из кругляка делать

Обратите внимание! Качественное деревянное перекрытие должно быть из сухой древесины хвойных пород. Только в этом случае вы получите полную уверенность в том, что перекрытие не будет подвержено гниению при правильном монтаже и эксплуатации.

Источник: https://interer-i-dekor.ru-land.com/novosti/derevyannoe-perekrytie-v-dome-tehnologiya-montazha-perekrytiy-iz-dereva

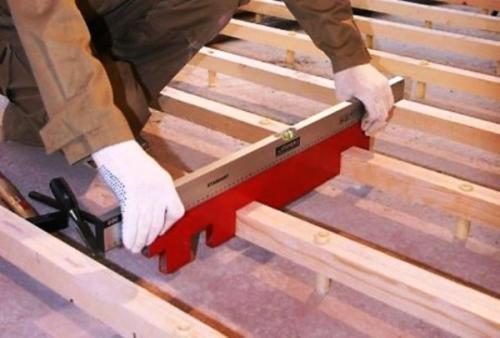

Деревянные перекрытия в частном доме. Технология монтажа перекрытий из дерева

Для выполнения работ потребуются следующие инструменты:

• топор;
• циркулярная пила;
• ножовка;
• молоток;
• шуруповерт;
• саморезы и гвозди;
• рубанок;
• гидроизоляционный и теплоизоляционный материалы;
• строительный уровень длиной не менее 80 см.

1. При возведении стен в их верхней части формируют специальные проемы или углубления для балок. Перед началом работ эти гнезда очищают от пыли и мусора и настилают в них гидроизоляционный материал. Чаще всего используют рубероид. Если стены из кирпича, гнезда можно обработать битумом или мастиками на его основе.
2. Торцы балок обмазывают битумом.
3. Укладывают опоры в предварительно подготовленные проемы.

Если строение возведено из дерева, балки врубают в верхний венец. Существует такой способ крепления опорных элементов к стене, как ласточкин хвост. Оно используется в домах, выстроенных из бревна или бруса. Этот метод соединения прост и надежен. Для фиксации балок необходимы металлические скобы.

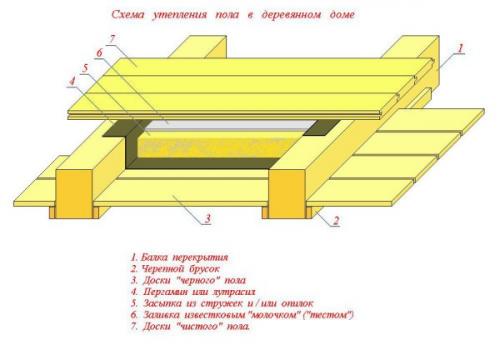

Утепление межэтажных перекрытий из массива

Деревянные перекрытия в доме монтируют по следующим правилам:

• уложенный в гнездо брус должен отстоять от стен углубления не менее, чем на 4 см;
• балки должны располагаться на расстоянии 40-50 см от дымохода;
• каждую 3-4 балку крепят к стене анкерами;
• пространство между брусом и стенками гнезда заполняют паклей или стекловатой.

Схема монтажа межэтажных перекрытий предусматривает устройство тепло- и звукоизоляции. Поэтому оставшиеся после укладки балок щели заполняют монтажной пеной.

Технология устройства настила

В зависимости от местонахождения наблюдателя, деревянные перекрытия между этажами могут представлять собой либо пол, либо потолок помещения. К устройству пола требования особые. Перед тем, как приступить к монтажу настила, каждую балку с обеих сторон подшивают черепными брусками сечением 40х40 см или 50х50 см.

Они послужат опорой для чернового пола. Аналогичным образом можно поступить и с устройством настила, образующего потолок. Но технология монтажа этого конструктивного элемента не имеет специальных требований для выполнения таких работ.

Устройство перекрытия по деревянным балкам

Устройство перекрытия по деревянным балкам начинают с крепления к нижней части опор неструганных досок толщиной от 15 мм. Они впоследствии послужат черновым потолком. На получившийся в процессе подшивки настил сверху укладывают гидроизоляционный материал: рубероид, специальную мембрану или плотный полиэтилен. На него — утеплитель.

Монтируют обшивку верхней части перекрытия по деревянным балкам. Доски крепят гвоздями или саморезами. Зная последовательность работ, их несложно выполнить своими руками. Перекрытие дома должно представлять собой герметичную, прочную, качественно утепленную конструкцию. Этот элемент здания испытывает наибольшие весовые нагрузки, поэтому для его устройства выбирают исключительно качественные материалы.
