В классическом случае применения балок межэтажного перекрытия и лаг полов второго этажа, конструкция будет иметь следующий вид:

1. Балки перекрытия из цельного дерева, прямоугольной формы, без сочленений (сечение зависит от длины пролета – ширины комнаты) являются основой конструкции межэтажного перекрытия;

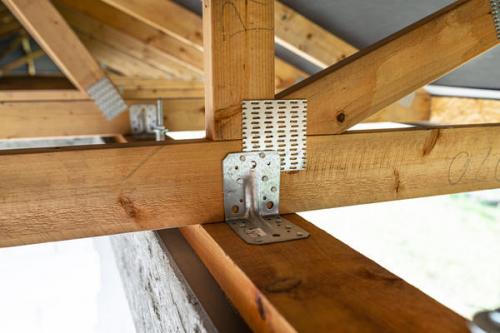

2. Торцы балок закреплены в массив противоположных несущих стен и зафиксированы при помощи металлических шпилек или на саморезах и металлических перфорированных крепежных элементах;
3. Поверх балок установлены лаги пола второго этажа. Они установлены перпендикулярно балкам на одинаковом расстоянии и имеют форму и сечение, обеспечивающие надежное крепление досок чистового пола;
4. Пространство между балками и лагами заполнено утеплителем для шумо- и теплоизоляции помещений.

Конструкция межэтажного перекрытия

В такой конструкции, рассчитанной на полезную нагрузку в 400-450 кг на 1 квадратный метр, естественным считается деформация на прогиб в 1/300 длины балки. Проще говоря, при длине балки в 6 метров прогиб балки максимально может иметь величину около 2 см . Если балка прогнулась на большее значение, конструкция требует дополнительного усиления и укрепления.

Сами балки выдерживают на себе два вида нагрузки: первая – это статическая нагрузка от веса остальных элементов перекрытия и установленных предметов мебели и оборудования на них. Вторая — динамическая нагрузка — возникает от перемещения по поверхности пола второго этажа людей и временной установки мебели в центральной части, когда балки и лаги имеют наибольшую нагрузку.

Выдерживать различные виды нагрузок и не поддаваться деформации конструкции межэтажного перекрытия помогают правильно подобранные материалы, их качество, и метод установки, в том числе расстояние между балками и лагами.

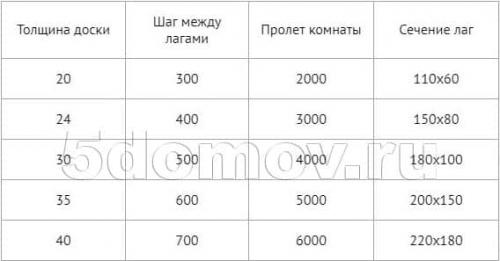

Зависимость (в милиметрах) сечений лаг и шагов между ними от толщины половых досок

Оптимальным считается двутавровая форма составных лаг  для пола и составная форма балок для межэтажного перекрытия. При этом, для любых видов лаг и балок, основным видом деформации, влияющим на всю конструкцию дома, выступает прогиб в центральной части. И именно поэтому чаще всего осуществляется усиление балок и лаг, расположенных в центре.

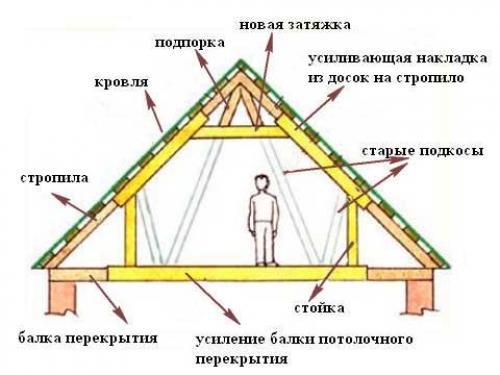

Усиление деревянной балки швеллером. Балки

Усиление балок может осуществляться несколькими способами. Технология усиления подбирается в зависимости от повреждения.

Ниже приведем наиболее распространенные варианты:

• Чаще всего процессу гниения подвергается участок балки, который опирается на стену. В таких случаях испорченная часть деревянного бруса вырезается , а вместо нее устанавливаются две накладные доски, между которыми с краю устанавливается вкладыш. Сечение досок определяется путем расчета, однако, оно должно незначительно превышать сечение балки.
  Для выполнения этой операции под балку предварительно устанавливаются опоры, после чего отпиливается поврежденная часть и устанавливаются доски.

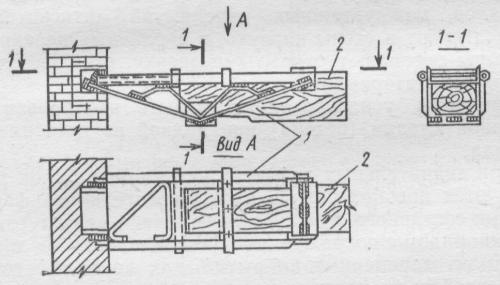

Схема усиления балки прутковым протезом

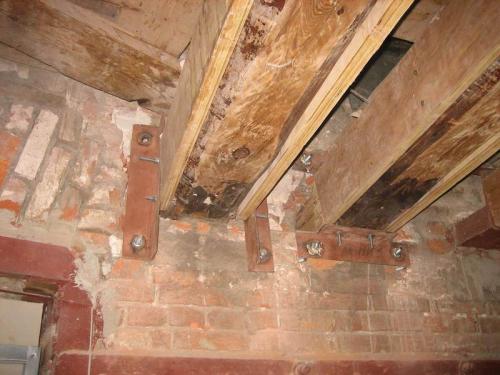

• Если испорченный участок достаточно большой, то усиление выполняется специальным прутковым протезом. Изготовлением последнего должны заниматься специалисты. Как правило, опорные части протеза выполняют из швеллеров.
• В случае образования трещин или увеличения прогиба балок устанавливают подбалки и надбалки, которые фиксируются вертикально расположенными болтами или металлическими шпильками. Накладка может монтироваться как на отдельном участке, так и по всей длине балки, в зависимости от ситуации.
  Прежде чем выполнить эту операцию, необходимо максимально выровнять прогнувшуюся деталь. Для этого можно воспользоваться опорами и домкратами.

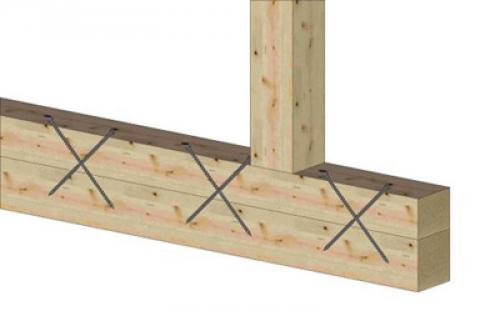

На фото — пример увеличения сечения балки

При монтаже дополнительной балки по всей длине, она также устанавливается в гнезде, предварительно выполненном в несущей стене. Надо сказать, что подобное усиление можно выполнить и при помощи досок, толщина которых должна быть не менее 50 мм.

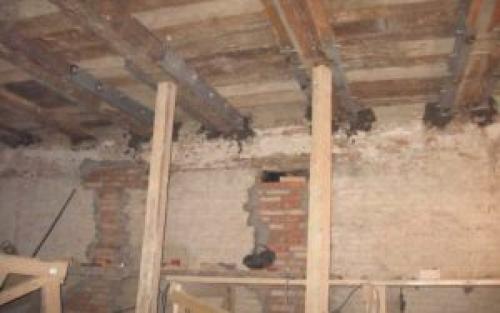

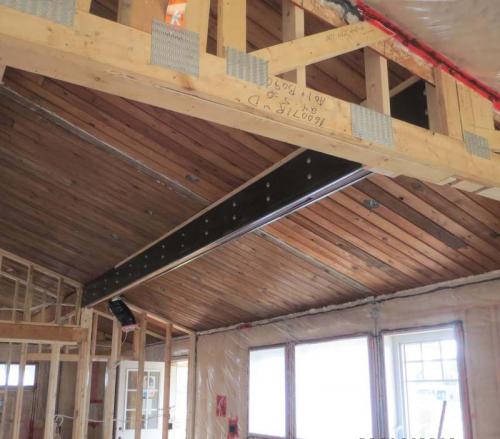

Еще более эффективным методом является усиление деревянных балок швеллером, который, благодаря своей форме, эффективно противостоит нагрузкам.

• Если балка сильно повреждена, то рядом с ней следует установить новую деталь, предварительно подготовив для нее место в стенах.

Следует отметить, что древесина, которая используется для усиления балок, должна быть хорошо высушенной. Кроме того, ее необходимо обработать антисептиками и антипиренами, что сделает деталь устойчивой к гниению и пожаробезопасной.

Защитная пропитка для дерева

Обратите внимание!
Если новая древесина заводится в гнездо и опирается на стену, то нельзя допустить ее контакта с каменной поверхностью.
Для этого в гнездо укладывается несколько слоев рубероида. Кроме того, сама древесина обрабатывается битумной мастикой.

Как поменять балки в старом доме. Как отремонтировать подгнившие балки и лаги

Поскольку всеперекрытий являются несущими элементами, их размеры и местоположение должны удовлетворять строительным нормам и правилам. Однако при большинстве видов домашнегонет необходимости заниматься вычислениями — достаточно заменить старые элементы конструкции на точно такие же новые.  Все балки перекрытий являются несущими

замена участков балок и лаг

поврежденные гнилью и насекомыми балки (обычно первого этажа) необходимо заменить. снимите плинтус и поднимайте доски пола до промежуточной стенки, поддерживающей лаги.
Снимите плинтус и поднимайте доски пола до промежуточной стенки, поддерживающей лаги
Протестируйте состояние балок, прокалывая древесину острым ножом. Если острие легко входит в материал — участок надо менять. Прочную древесину можно обработать антисептиком , чтобы уничтожить споры грибков и личинки древоточца.
Подробнее о том, как спасти поврежденную древесину, читайте в материалах:

• Как спасти деревянный дом от жука-древоточца: советы специалиста
• Как защитить постройки из дерева: выбираем лучший антисептик
• Антисептик полуматовый HUSKY Siberian — лучшая защита для древесины
• Какой антисептик для древесины лучше всего выбрать?
• Чем обработать деревянные бортики высоких грядок от гниения

Ads by

подготовка

вся поврежденная древесина должна быть удалена с запасом по меньшей мере 450 мм от последних видимых признаков заражения, а близлежащая кладка — обработана фунгицидом.  зараженную древесину следует сжигать . ниже описана замена поврежденного участка стенной балки и секции лаги. удалите секцию лаги, перепилив ее над серединой ближайшей промежуточной стенки. поврежденный участок стенной балки высверлите и выпилите.

Замена

1. Если шов кладки и гидроизолирующий слой (ГИС) не повреждены, покройте их жидким гидроизолирующим средством на битумной основе и установите на место новый отрезок балки. При необходимости сделайте новый шов кладки и уложите новый ГИС так, чтобы его края перекрывали края старого слоя не менее чем на 150 мм. Затем восстановите стенную балку.
2. Теперь отрежьте новую секцию лаги с таким расчетом, чтобы один ее конец опирался на отремонтированную часть стенной балки, а второй стыковался на промежуточной стенке с концом старой лаги. Для выравнивания новой секции по отношению к другим лагам подрежьте нижнюю поверхность либо подложите под нее кусочки черепицы и рубероид.
3. Зажмите место соединения секций лаги между двумя брусками (обработанными антисептиком) и закрепите их четырьмя болтами с квадратной головкой. Верните на место доски пола и плинтусы.

применение хомутов

после удаления поврежденных отрезков лаги и стенной балки в образовавшийся проем уложите кирпичи. перед нанесением раствора проверьте состояние гис и, если необходимо, усильте его дополнительным слоем рулонного материала или жидкого материала на битумной основе.
Применение хомутов
Сделайте кладку так, чтобы шов с фланцем кронштейна находился на нужном уровне, при необходимости подложив кусочки черепицы. Дайте раствору затвердеть перед установкой новой секции лаги.

прокладка коммуникаций сквозь балки

трубопроводы и  электропроводку  в стальных трубах можно прокладывать в пространстве под подвесным полом первого этажа. однако в верхних перекрытиях коммуникации, идущие поперек балок, должны проходить сквозь балки. поэтому, чтобы не ослаблять конструкцию, отверстия для труб электропроводки сверлите  в середине боковой поверхности балки . старайтесь размещать отверстия под проводку на среднем участке балки, равном двум третям ее длины.
Слева – прокладка коммуникаций: 1. Отверстия для стальных труб электропроводки делайте в красной зоне.2. Пазы для трубопроводов делайте в красной зоне. Справа – укладка труб: 3. Просверлите и выпилите пазы для труб, затем накройте их защитной вставкой
Пазы для трубопроводов в верхней части балки должны быть  не глубже одной восьмой  ее высоты. Эти пазы следует располагать в области, занимающей не больше четверти длины балки, и не ближе 0,07 длины балки к ее концу.
На рисунке ниже показаны этапы ремонта:

1. Вырежьте старую лагу;
2. Высверлите и вырежьте поврежденный участок стенной балки;
3. Установите новый отрезок стенной балки;
4. Вырежьте и установите новую секцию лаги, закрепив место соединения брусками из материала лаги с помощью болтов.

Этапы ремонта
Этот вариант прокладки подходит и для кабелей в стальных трубах.
