Перекрытие больших пролетов деревянными балками. Виды балок перекрытия из дерева (древесины)

Перекрытие больших пролетов деревянными балками. Виды балок перекрытия из дерева (древесины)

Деревянные балки могут быть изготовлены из разных пород дерева. Но, как правило, их изготовляют из хвойных пород, таких как лиственница, сосна или ель. Это объясняется тем, что они, по сравнению с лиственными породами, отличаются лучшей устойчивостью к изгибающим нагрузкам. Среди хвойных пород наилучшими характеристиками обладает лиственница, но и стоимость ее довольно высокая. Поэтому наибольшее распространение в строительстве получили деревянные балкииз сосны. По прочности они несколько уступают лиственнице, но лучше аналогичных изделий из ели, а стоимость их относительно невысокая.

В зависимости от формы сечения и и других особенностей можно выделить следующие виды балок из дерева (древесины):

• Из бревна (позиции 1-2 на рис.1);
• Из доски (7);
• Из обычного пиленого бруса (3);
• Из клееного бруса (4-5);
• Двутавровые (6).

Рис.1 Виды деревянных балок перекрытия.

Бревна

Балки перекрытия из бревен в настоящее время используются редко. Но все же, как вариант могут рассматриваться. Для их изготовления можно использовать сухие, очищенные от коры и обработанные антисептическим составом бревна диаметром 100-300 мм и длиной до 6 м. Они могут быть оцилиндрованными или обрезанными с двух сторон.

Доски

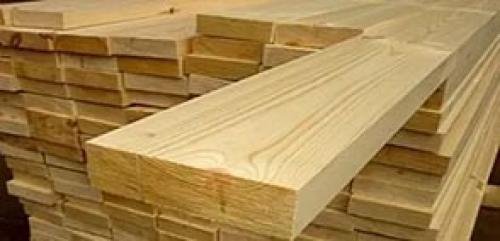

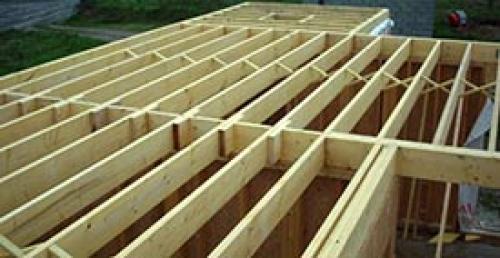

В качестве балокмогут использоваться доски, толщиной не менее 50 мм и шириной 100-200 мм. Использование для этой цели досок меньшей толщины не желательно. Доски, как правило, используются при перекрытии небольших пролетов.

Брус: пиленый или клееный

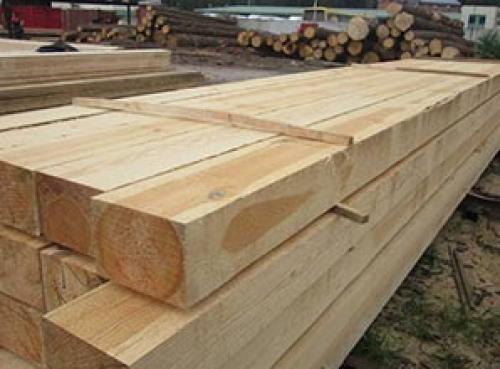

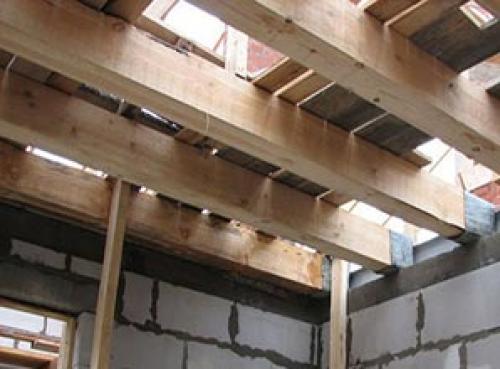

Чаще всего в качестве деревянных балок перекрытий используется обычный пиленый бус сечением 75-200х100-250 мм. С помощью балок такого вида можно перекрывать пролеты до 6 м. Их главное преимущество, как и досок – относительно небольшая стоимость. При выборе и покупке бруса следует проследить, чтобы он был сухой, без опрелостей, темных пятен или полос и не имел деформаций (прогибов, кручений).

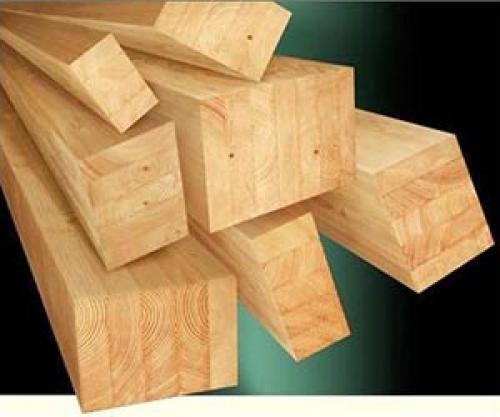

Клееный брус изготавливается в промышленных условиях, в процессе склеивания нескольких ламелей – высушеных до влажности 6-10% досок с противоположным направлением древесных волокон.

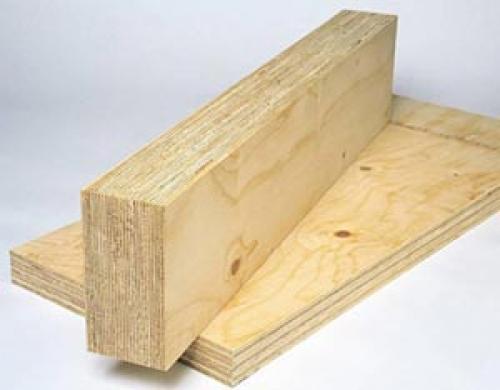

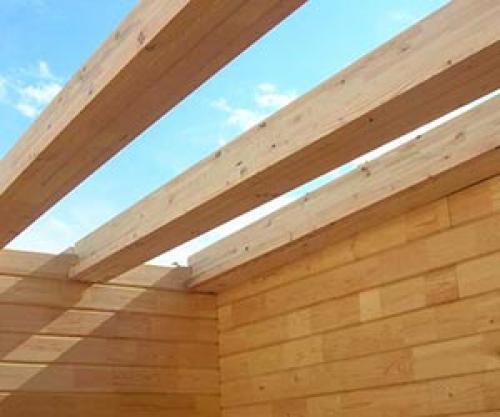

Такой брус намного прочнее обычного пиленого и может перекрывать пролеты до 12 м. Он изготовляется шириной и высотой от 75 до 300 мм. Существует также другая разновидность клееного бруса ЛВЛ — из склееных очень тонких пластин древесины, по типу фанеры. Обе разновидности клееного бруса довольно хороший вариант для устройства деревянного перекрытия, но стоимость его тоже довольно высокая и не всем «по карману».

Двутавры

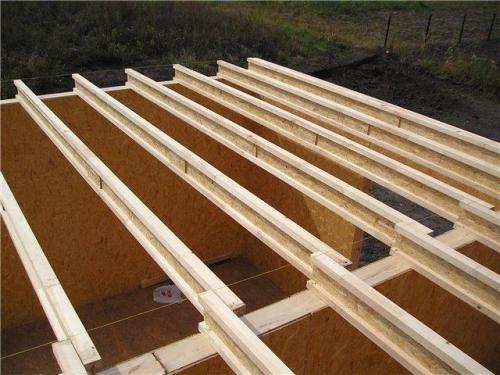

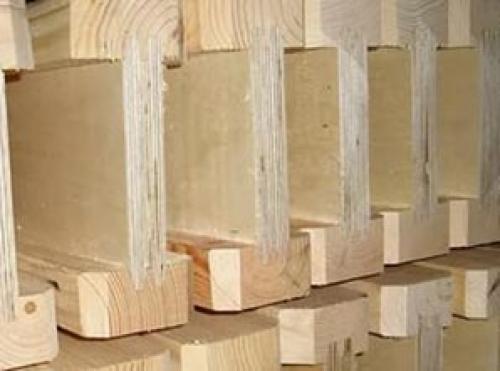

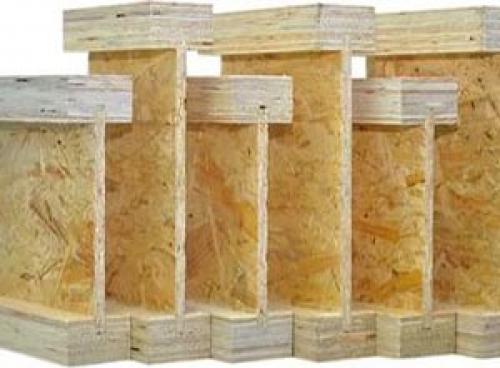

Двутавровые деревянные балки представляют собой изделия, склеенные из двух материалов: верхнего и нижнего поясов из древесины между которыми вставлена поперечина из фанеры или древесно-стружечной плиты (OSB, OSP).

Прочность и жесткость качественно изготовленных двутавровых деревянных балок почти в три раза выше чем пиленого бруса аналогичного сечения.

При этом вес их небольшой. Например, вес балки длиной 6 м не более 40 кг. Кроме того, они со временем не дают усадку, не рассыхаются и не выкручиваются. С помощью них можно перекрывать пролеты больше 6 м. Правда стоимость двутавровых балок выше чем обычного бруса.

Таблица пролетов деревянных балок. Деревянная балка более 6 метров: тонкости

Балка для пролета 6 метров и более не должна делаться из бруса и досок  ходовых размеров.

Следует запомнить правило: прочность и жёсткость перекрытия в большей степени зависят от высоты балки и в меньшей степени – от её ширины.

На балку перекрытия действует распределённая и сосредоточенная нагрузка. Поэтому деревянные балки для больших пролетов проектируются не «впритык», а с запасом по прочности и допустимому прогибу. Это обеспечивает нормальную и безопасную эксплуатацию перекрытия.

Для расчёта нагрузки, которую выдержит перекрытие, надо обладать соответствующими знаниями. Чтобы не углубляться в формулы сопромата (а при строительстве гаража это точно избыточно), обычному застройщику достаточно воспользоваться онлайн-калькуляторами по расчёту деревянных однопролётных балок.

Leo060147 ( Пользователь FORUMHOUSE)

Самостройщик чаще всего не является профессиональным проектировщиком. Всё, что он хочет знать, – это какие балки нужно смонтировать в перекрытии, чтобы оно отвечало основным требованиям про прочности и надёжности. Это и позволяют высчитать онлайн-калькуляторы.

Пользоваться такими калькуляторам просто. Чтобы сделать расчеты необходимые значения, достаточно ввести размеры лаг и длину пролёта, которые они должны перекрыть.

Также для упрощения задачи можно применить  готовые таблицы.

Так как таблицы основаны на американских нормативах, а размеры пиломатериалов за океаном несколько отличаются от сечений, принятых в нашей стране, то применять в расчётах нужно графу, выделенную жёлтым цветом.

Так как таблицы основаны на американских нормативах, а размеры пиломатериалов за океаном несколько отличаются от сечений, принятых в нашей стране, то применять в расчётах нужно графу, выделенную жёлтым цветом.

Деревянные балки перекрытия 6 метров, сечение. Типы и виды деревянных перекрытий

По предназначению деревянные балки перекрытия разделяются на такие виды:

• подвальное;
• чердачное;
• междуэтажное.

С каждым из подвидов следует ознакомиться более детально.

Подвальное

Конструкция должна обладать высокими показателями прочности, выдерживать значительные усилия, ведь балки будут служить основой для устройства пола. Если в проекте жилого дома предусмотрен подвал или гараж для автомобиля, то деревянные бруски заменяют металлическими несущими конструкциями. Это связано с быстрым разрушением дерева от воздействия высокой влажности. Альтернативным вариантом считается уменьшение расстояния между балками перекрытия и обработка деревянных элементов антисептиком.

Чердачное

Перекрытие устанавливается независимо или является продолжением кровельной стропильной системы. Лучшие технические характеристики у первого варианта. Устраивать независимое перекрытие более рационально, такая конструкция улучшает звукоизоляционные показатели всего дома, считается ремонтопригодной.

Междуэтажное

Конструкция балок перекрытия в каркасном доме имеет свои особенности. Одна сторона деревянного бруса используется в качестве опорных элементов для крепления потолка, вторая (верхняя часть) применяется в качестве лаг для монтажа напольного покрытия. Пространство между балками межэтажного перекрытия заполняют минеральной ватой или другим теплоизоляционным материалом, пароизоляционная мембрана применяется в обязательном порядке. В нижней части пирога закрепляют гипсокартонные листы, сверху застилают дощатый деревянный пол.

Источник: https://balki-v-interere.postroivsesam.info/novosti/vidy-i-harakteristiki-perekrytiy-po-derevyannym-balkam-sechenie-derevyannyh-balok

Деревянные перекрытия больших пролетов. Основные преимущества и недостатки деревянных перекрытий

В сознании граждан сложился стереотип, согласно которому панели из сборного железобетона — единственно возможное решение для любого здания. Преодолеть его не трудно.

Достаточно перечислить преимущества деревянных балочных перекрытий:

• Минимальная стоимость (1 м3 бруса в несколько раз дешевле 1м3 пустотных панелей);
• Нагрузка на стены в 2-3 раза меньше, чем от панелей. Это позволяет существенно снизить расход арматуры и бетона при устройстве фундамента;
• На небольших пролетах (до 4 метров) деревянные балки можно укладывать вручную, используя простейшие приспособления (лебедку или подъемный блок). Смонтировать тяжелые плиты без мощного крана – задача нереальная;
• Низкая трудоемкость и высокая скорость работ (по сравнению с заливкой монолитного ж/б перекрытия);
• Экологичность (в бетоне используется гранитный гравий, радиационный фон которого может существенно превышать норму).

Как известно, достоинства не бывают без недостатков. У перекрытий из древесины их немного:

• Повышенная деформативность. Проявляется в эффекте вибрирования при хождении и образовании трещин в местах примыкания перегородок из гипсокартона;
• Низкая огнестойкость (без специальной пропитки);
• Относительно небольшая длина (не превышает 6 метров). У ж/б панелей она достигает 7,2 метра.

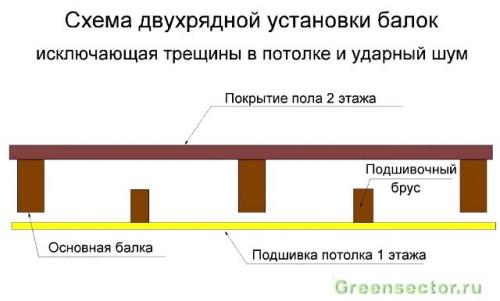

К числу недостатков данных конструкций некоторые авторы тематических статей относят образование трещин в штукатурке потолка и плохую изоляцию ударного шума. Однако, при грамотном подходе к монтажу две эти проблемы решаются просто и надежно. Для этого ниже несущих балок укладывают ряд менее толстых брусьев, специально предназначенных для подшивки потолка (гипсокартон, ОСП, вагонка, доска).

Подшивочный брус также, как и основной ставится на стену, но ниже, и к нему крепится облицовка потолка. Это решение встречается не часто, хотя оно грамотное и его история насчитывает не одно столетие, кроме отсечки структурного шума второго этажа такой вариант избавляет от трещин в потолке. Они появляются в том случае, когда балка служит опорой пола второго этажа и одновременно к ней подшивается потолок первого этажа. От вибрации и ударной нагрузки в отделке появляются трещины.
