Сделали деревянное перекрытие в брусовом доме, а пол трясётся, прогибается, появился эффект «батута»; хотим делать деревянные балки перекрытия 7 метров; нужно перекрыть комнату длиной в 6, 8 метров так, чтобы не опирать лаги на промежуточные опоры; какой должна быть балка перекрытия на пролет 6 метров, дом из бруса; как быть, если хочется сделать свободную планировку – такие вопросы часто задаются форумчанами.

Maxinova Пользователь FORUMHOUSE

У меня дом примерно 10х10 метров. На перекрытие я «кинул» деревянные лаги, их длина - 5 метров, сечение - 200х50. Расстояние между лагами – 60 см. В процессе эксплуатации перекрытия выяснилось, что когда дети бегают в одной комнате, а ты стоишь в другой, то по полу идёт достаточно сильная вибрация.

И подобный случай далеко не единственный.

елена555 Пользователь FORUMHOUSE

Не могу понять, какие балки для межэтажных перекрытий нужны. У меня дом 12х12 метров, 2-х этажный. Первый этаж сложен из газобетона, второй этаж мансардный, деревянный, перекрыт брусом 6000х150х200мм, уложенным через каждые 80 см. Лаги положены на двутавр, который опирается на столб, установленный посередине первого этажа. Когда хожу по второму этажу, то чувствую тряску.

Балки на длинные пролеты должны выдерживать большие нагрузки, поэтому, чтобы возвести прочное и надёжное деревянное перекрытие с большим пролётом, их нужно тщательно рассчитать. В первую очередь, необходимо понять, какую нагрузку сможет выдержать деревянная лага того или иного сечения. И потом продумать, определив нагрузку для балки перекрытия, какие надо будет делать черновое и финишное покрытие пола; чем будет подшиваться потолок; будет ли этаж полноценным жилым помещением или нежилым чердаком над гаражом.

1. Нагрузку от собственного веса всех конструкционных элементов перекрытия. Сюда входит вес балок, утеплителя, крепежа, покрытия пола, потолок и т.д.
2. Эксплуатационную нагрузку. Эксплуатационная нагрузка может быть постоянной и временной.

При подсчёте эксплуатационной нагрузки учитывается масса людей, мебели, бытовых приборов и т.д. Нагрузка временно возрастает при приходе гостей, шумных торжествах, перестановке мебели, если её отодвинуть от стен в центр комнаты.

Поэтому при расчёте эксплуатационной нагрузки необходимо продумать всё – вплоть до того, какую мебель планируется ставить, и есть ли вероятность в будущем установки спортивного тренажёра, который тоже весит далеко не один килограмм.

За нагрузку, действующую на деревянные балки перекрытия большой длины, принимаются следующие значения (для чердачных и межэтажных перекрытий):

• Чердачное перекрытие – 150 кг/кв.м. Где (по СНиП 2.01.07-85), с учётом коэффициента запаса – 50 кг/кв.м – это нагрузка от собственного веса перекрытия, а 100 кг/кв.м - нормативная нагрузка.

Если на чердаке планируется хранить вещи, материалы и прочие, необходимые в быту предметы, то нагрузка принимается равной 250 кг/кв.м.

• Для междуэтажных перекрытий и перекрытий мансардного этажа общая нагрузка берётся из расчёта 350-400 кг/кв.м.

Балки перекрытия из бревна. Виды балок перекрытия из дерева (древесины)

Деревянные балки могут быть изготовлены из разных пород дерева. Но, как правило, их изготовляют из хвойных пород, таких как лиственница, сосна или ель. Это объясняется тем, что они, по сравнению с лиственными породами, отличаются лучшей устойчивостью к изгибающим нагрузкам. Среди хвойных пород наилучшими характеристиками обладает лиственница, но и стоимость ее довольно высокая. Поэтому наибольшее распространение в строительстве получили деревянные балкииз сосны. По прочности они несколько уступают лиственнице, но лучше аналогичных изделий из ели, а стоимость их относительно невысокая.

В зависимости от формы сечения и и других особенностей можно выделить следующие виды балок из дерева (древесины):

• Из бревна (позиции 1-2 на рис.1);
• Из доски (7);
• Из обычного пиленого бруса (3);
• Из клееного бруса (4-5);
• Двутавровые (6).

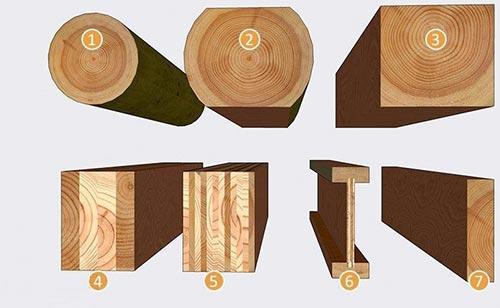

Рис.1 Виды деревянных балок перекрытия.

Бревна

Балки перекрытия из бревен в настоящее время используются редко. Но все же, как вариант могут рассматриваться. Для их изготовления можно использовать сухие, очищенные от коры и обработанные антисептическим составом бревна диаметром 100-300 мм и длиной до 6 м. Они могут быть оцилиндрованными или обрезанными с двух сторон.

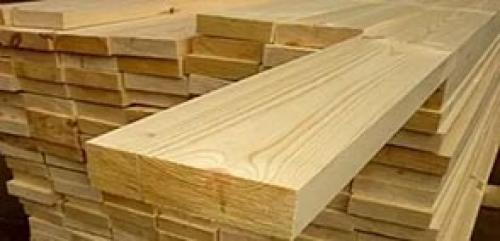

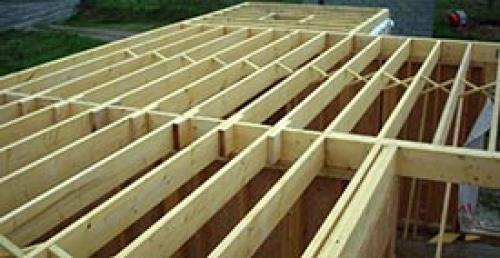

Доски

В качестве балокмогут использоваться доски, толщиной не менее 50 мм и шириной 100-200 мм. Использование для этой цели досок меньшей толщины не желательно. Доски, как правило, используются при перекрытии небольших пролетов.

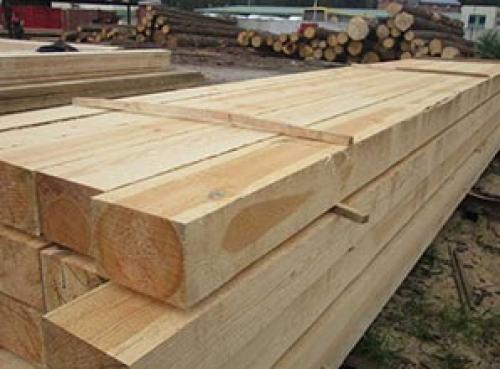

Брус: пиленый или клееный

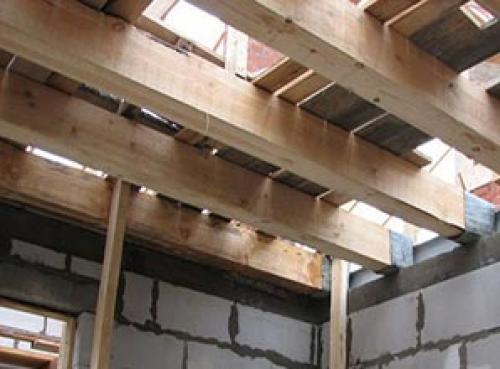

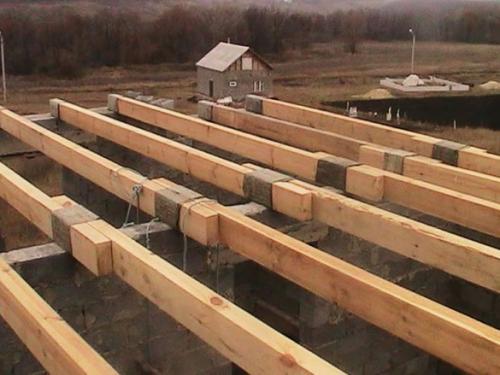

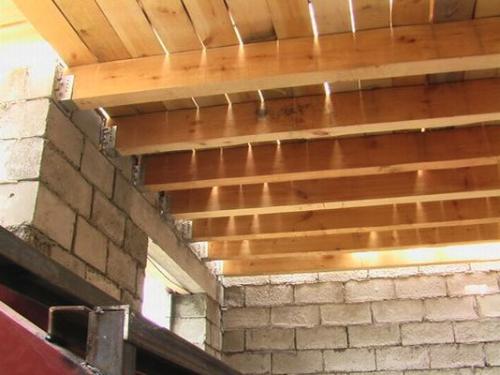

Чаще всего в качестве деревянных балок перекрытий используется обычный пиленый бус сечением 75-200х100-250 мм. С помощью балок такого вида можно перекрывать пролеты до 6 м. Их главное преимущество, как и досок – относительно небольшая стоимость. При выборе и покупке бруса следует проследить, чтобы он был сухой, без опрелостей, темных пятен или полос и не имел деформаций (прогибов, кручений).

Клееный брус изготавливается в промышленных условиях, в процессе склеивания нескольких ламелей – высушеных до влажности 6-10% досок с противоположным направлением древесных волокон.

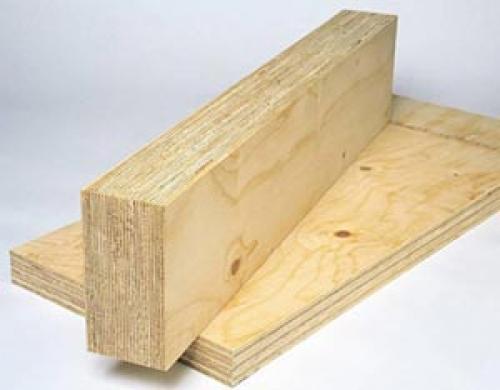

Такой брус намного прочнее обычного пиленого и может перекрывать пролеты до 12 м. Он изготовляется шириной и высотой от 75 до 300 мм. Существует также другая разновидность клееного бруса ЛВЛ — из склееных очень тонких пластин древесины, по типу фанеры. Обе разновидности клееного бруса довольно хороший вариант для устройства деревянного перекрытия, но стоимость его тоже довольно высокая и не всем «по карману».

Двутавры

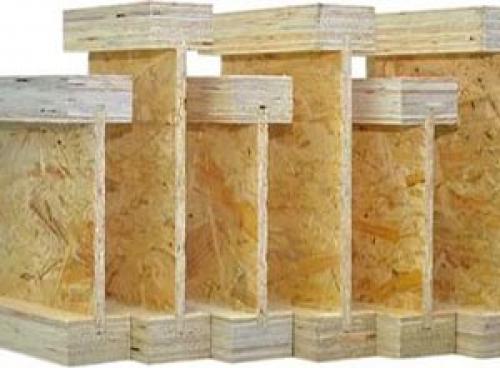

Двутавровые деревянные балки представляют собой изделия, склеенные из двух материалов: верхнего и нижнего поясов из древесины между которыми вставлена поперечина из фанеры или древесно-стружечной плиты (OSB, OSP).

Прочность и жесткость качественно изготовленных двутавровых деревянных балок почти в три раза выше чем пиленого бруса аналогичного сечения.

При этом вес их небольшой. Например, вес балки длиной 6 м не более 40 кг. Кроме того, они со временем не дают усадку, не рассыхаются и не выкручиваются. С помощью них можно перекрывать пролеты больше 6 м. Правда стоимость двутавровых балок выше чем обычного бруса.

Изготовление балок перекрытия из досок. По типу обработки древесины

Балки делятся на два типа:

1. Цельные . Изготавливаются из древесины лиственных или хвойных пород деревьев. Имеют ограничение по ширине пролета (не более 5 м). Преимущества – бюджетная цена, экологичность.
2. Клееные . Прочность подобной конструкции намного выше, поэтому допустимая ширина перекрытий увеличивается до 20 м.

Различаются элементы по форме (сечению):

1. Квадратные.
2. Прямоугольные.
3. Овальные.
4. Круглые.
5. Двутавровые.

• Прямоугольные балки считаются лидером по частоте применения. Это сечение лучше всего подходит для любого вида перекрытий.
• Овальное или круглое сечение имеют бревна разного диаметра. Этот материал используется для обустройства мансардных или чердачных перекрытий. Бревно также служит декоративным элементом, такой потолок не требует подшивки.
• Квадратное сечение почти не используется, оно меньше других подогнано под эпюру внутренних усилий балки.
• Двутавры предназначены для межэтажных конструкций.

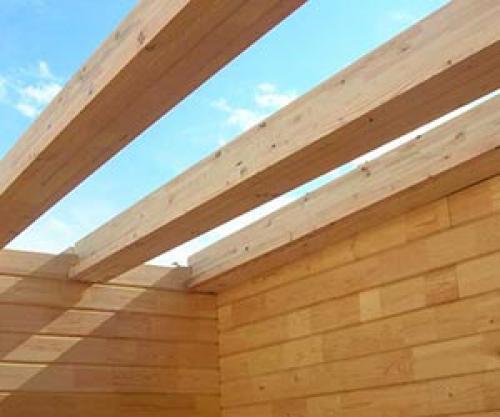

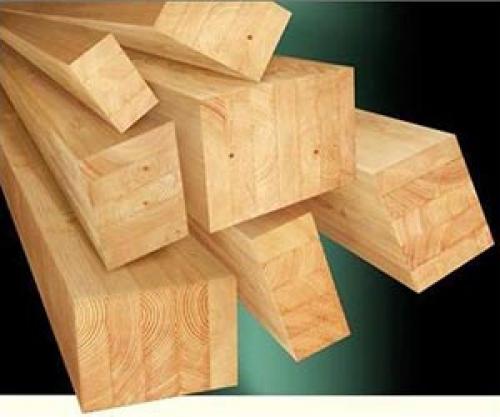

Брус клеёный

Толщина бруса зависит от количества слоев склеиваемого материала . Процесс производится методом прессования. Преимущества технологии – повышение прочности и возможность изготовить балки переменного и гнутого сечения.

Клеёный брус отлично пилится, гвоздится и режется . Кроме этого, обладает целым перечнем преимуществ:

• небольшой вес;
• простота монтажа;
• возможность работать с большими пролетами;
• пожарная безопасность;
• долгий срок эксплуатации;
• стойкость к деформации.

Гладкая поверхность клеёного бруса позволяет его не зашивать, создавая стильный декор помещения. Нужно отметить недостаток балок. При производстве используется клей на основе формальдегида, что снижает экологичность.

Более подробно о клеёных балках перекрытия можно прочитать в этой статье .

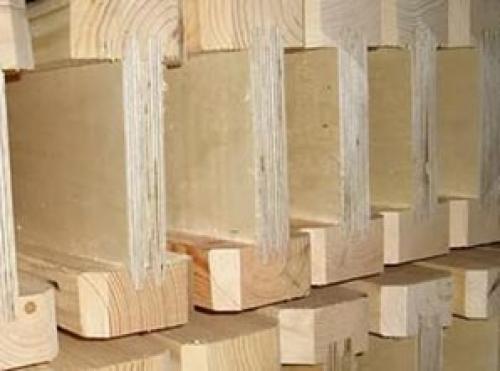

Фанера

Применение фанеры позволяет исключить скручивание балки. Материал используется при изготовлении двутавровых балок перекрытия. Из фанеры выполняется заготовка, которая в конструкции служит ребром жесткости . В деревянной балке фрезеруют паз нужной формы, затем детали соединяют.

Основные характеристики :

• размер 80 мм/200 мм;
• длина от 1,5 м до 6 м (стандартная 3 м);
• полка выполнена из бруса (древесина хвойная);
• ребро жесткости – фанера березовая ФСФ 24 мм – 27 мм;
• вес 5,5 кг/ пог. м.

Преимущества применения фанеры – экономичность сырья, хорошая несущая способность балки, отсутствие скручивания элементов. Недостатки – в материале могут встречаться небольшие пустоты, сучки или внутренние воздушные карманы.

ОСБ/ОСП

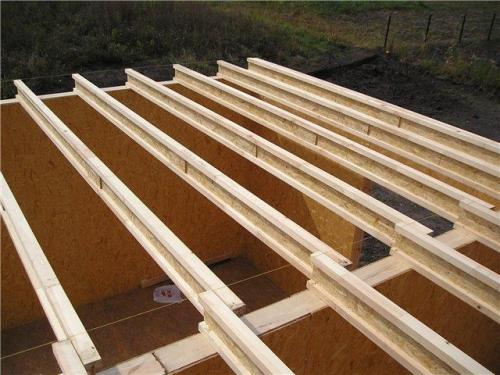

Еще один вариант – использование Н-образных балок из ОСБ/ОСП. Такие конструкции отличаются малым весом . Например, 6-метровая двутавровая балка весит не более 6 кг.

Второй плюс – подобные балки намного легче транспортировать и монтировать. Следствием является снижение затрат и уменьшение сроков ведения работ.
