Установка DIN-рейки в старых электрощитах часто производится на поверхности, плохо приспособленные для подобных операций. Это и не удивительно — когда проектировали и выпускали массовыми сериями советские электрощиты, о возможном появлении (а тем более о повсеместном применении) DIN-реек никто не задумывался.
Необходимость установки DIN-рейки в старый щиток часто возникает при монтаже нового электрооборудования — при замене и / или установке дополнительных автоматических выключателей и иных защитных аппаратов (УЗО, дифференциальных автоматов, реле контроля фаз, ограничителей перенапряжения и других), а также различных модульных устройств; при замене пакетных выключателей на автоматы современного образца ; при установке компактных электросчётчиков…
К сожалению, многие электрики не желают понимать всей важности надёжного и аккуратного крепления DIN-рейки к установочной поверхности. Слишком часто приходится видеть последствия монтажа по принципу «как прибили, так и держится».
И не стоит успокаивать себя мыслью, что это, дескать, нытьё эстетов! От подобного отношения страдает не только внешний вид, но и функция электрощитового оборудования. Во многих случаях халатное отношение к электротехническим крепёжным изделиям приводит к авариям.

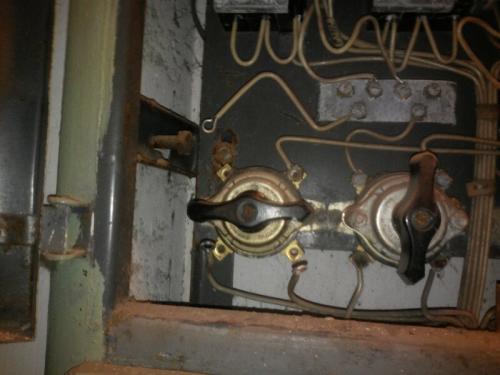

Вот один из примеров небрежной установки. На фото Вы видите вполне реальный этажный электрощит советского производства (разработка ленинградского треста «Электромонтаж-55») в одном из многоквартирных домов посёлка Старая Малукса Кировского района Ленинградской области.

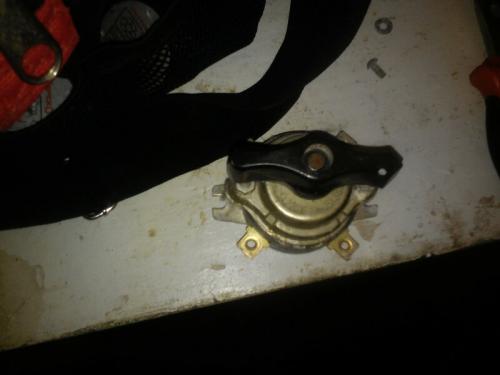

В этом щите сгорел пакетный выключатель, и с целью восстановления электроснабжения квартиры вместо него установили двухполюсный автомат современного образца.

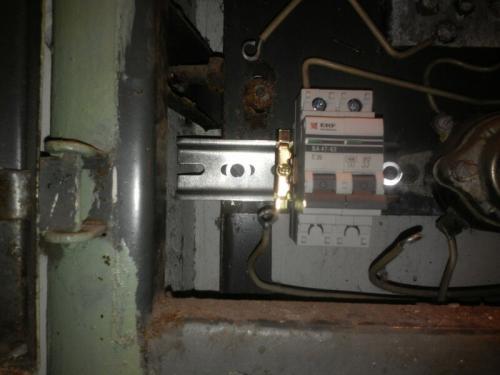

Установка несоразмерной DIN-рейки и её некрасивый вынос влево — за пределы панели этажного щита (ЭЩ).

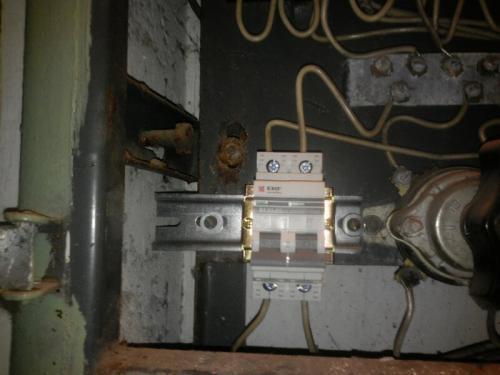

Казалось бы, работа выполнена на приличном уровне. Вот Вам и кузовные (широкие) шайбы, и ограничители… И даже петли на концах присоединяемых к автомату проводов (увеличение площади контакта) сделаны для пущей надёжности! Но есть нюанс… Электрик поленился отпилить заготовку нужного размера , и в результате мы наблюдаем «порнографический» вынос DIN-рейки влево — за пределы щитовой панели. Хорошо ещё, что вышедший из строя пакетник занимал крайнее положение, поэтому и вред здесь больше эстетический, чем функциональный.
А сколько случаев, когда электрики-лентяи, не желая чуть-чуть потрудиться ножовкой или отрезной машинкой (болгаркой), устанавливают рейки избыточной длины, и тем самым создают условия для повреждения внутрищитовой проводки, приборов учёта и аппаратов защиты! Кое-как установленные DIN-рейки могут серьёзно осложнить работу по обслуживанию электроустановки, затруднить монтаж дополнительного электрощитового оборудования и даже травмировать электрика.
Хотите овладеть навыками грамотного применения электротехнического крепежа? Тогда Вам сюда !
Связанные вопросы и ответы:
Вопрос 1: Что такое крепление DIN реек в щит учета электроэнергии
Ответ: Крепление DIN реек в щит учета электроэнергии представляет собой способ монтажа DIN реек в электрических щитах, которые используются для учета потребления электроэнергии. DIN рейки являются стандартными конструктивными элементами, которые позволяют монтировать различные компоненты и устройства в электрических щитах.
Вопрос 2: Какие типы креплений DIN реек существуют
Ответ: Существует несколько типов креплений DIN реек, включая крепление на винтах, штифтах, защёлках и защелках с защёлкой. Каждый тип крепления имеет свои преимущества и недостатки, и выбор типа крепления зависит от конкретных требований к монтажу и конструкции электрического щита.
Вопрос 3: Как выбрать подходящее крепление DIN реек для электрического щита учета электроэнергии
Ответ: Выбор подходящего крепления DIN реек для электрического щита учета электроэнергии зависит от размера и типа рейки, а также от конструкции и размеров электрического щита. Важно учитывать такие факторы, как нагрузка на рейку, доступность монтажа и возможность обслуживания.
Вопрос 4: Какие материалы используются для производства креплений DIN реек
Ответ: Крепления DIN реек могут быть изготовлены из различных материалов, таких как сталь, алюминий, пластмасса и другие. Выбор материала зависит от требований к механической прочности, коррозионной стойкости и электроизоляции.
Вопрос 5: Как обеспечить надёжное крепление DIN реек в электрическом щите учета электроэнергии
Ответ: Надёжное крепление DIN реек в электрическом щите учета электроэнергии обеспечивается правильным выбором крепления, использованием подходящих винтов и штифтов, а также соблюдением рекомендуемых технологий монтажа. Важно также учитывать возможность обслуживания и регулировки реек.
Вопрос 6: Как обеспечить электробезопасность при монтаже DIN реек в электрическом щите учета электроэнергии
Ответ: Электробезопасность при монтаже DIN реек в электрическом щите учета электроэнергии обеспечивается использованием электроизолирующих материалов для креплений и монтажных деталей, а также соблюдением правил электробезопасности при работе с электрическими устройствами.
Вопрос 7: Как избежать повреждений DIN реек при монтаже в электрическом щите учета электроэнергии
Ответ: Чтобы избежать повреждений DIN реек при монтаже в электрическом щите учета электроэнергии, необходимо соблюдать правила монтажа, использовать подходящие инструменты и оснастку, а также соблюдать рекомендуемые технологические процессы монтажа.
Вопрос 8: Как обеспечить долговечность крепления DIN реек в электрическом щите учета электроэнергии
Ответ: Длительность службы крепления DIN реек в электрическом щите учета электроэнергии зависит от качества используемых материалов, правильности монтажа и соблюдения рекомендуемых технологий обслуживания. Важно также проводить регулярный контроль состояния креплений и выполнять ремонтные работы в случае обнаружения дефектов.
