Выбираем и крепим дюбель для пустотелого кирпича. Порядок установки анкера в кирпичную стену

Выбираем и крепим дюбель для пустотелого кирпича. Порядок установки анкера в кирпичную стену

Важнейшим этапом работы с анкерами для кирпича, является выбор изделия с учетом особенностей материала, вида нагрузки на анкер и ее величины. Метизы, предназначенные для работы с полнотелым материалом, не будут эффективно выполнять свои функции при использовании с пустотелым кирпичом, поэтому важно выяснить, из каких строительных элементов возведена стена.

1. Первым этапом работы по монтажу любой детали или предмета является разметка. При этом нужно учитывать, что в случае ошибки, сместить отверстие на пару сантиметров в сторону, как в случае с бетоном, скорее всего не удастся. Кирпич, особенно керамический пустотелый, является достаточно хрупким материалом и, вероятнее всего, разрушится в том месте, где отверстия попытаются просверлить на небольшом расстояние друг от друга.
2. Сверление кирпича выполняют специальным сверлом, учитывая диаметр анкера и глубину его заложения. Как мы уже писали, перпендикулярность отверстия является важнейшим требованием к качеству работы. После того, как отверстие просверлено, его тщательно очищают от пыли и производят контрольный замер глубины.
3. При установке крепежа нужно следить за тем, чтобы он входил в подготовленное отверстие с минимальным зазором. Если анкер слишком свободно двигается в стене, лучше использовать метиз большего диаметра, подогнав отверстие под соответствующий размер.
4. Установка забивных анкеров требует не меньшей аккуратности, чем монтаж распорных. Стоит помнить, что приложив чрезмерные усилия при забивании метиза, можно повредить не только само изделие, но стену вокруг него.

Как повесить шкаф на стену из пустотелого кирпича. Как вешать предметы на керамические стены

Мебельные шкафы, телевизионные кронштейны, водонагреватели, раковины – любое навесное оборудование можно вешать на керамические стены.

Однако в работе с керамикой есть несколько важных особенностей:

• используйте безударную дрель, а не перфоратор;
• выбирайте крепеж для пустотелых кирпичей (смотрите на обороте упаковки), распорная часть дюбеля должна начинаться в наружной стенке блока.

Для сверления отверстий подходит любой инструмент – шуруповерт, дрель или перфоратор. Главное – не использовать ударный режим, при котором стенки блока крошатся (с традиционным кирпичом будет то же самое). Годятся любые сверла - для бетона, кирпича или керамической плитки.

Диаметр крепежа выбирают по общему для всех случаев правилу, исходя из нагрузки: больше нагрузка – больше диаметр и длиннее распорная часть.

• 5–8 мм при длине распорной зоны 30–50 мм и нагрузке до 10 кг на одно крепление;
• 8–10 мм при длине распорной зоны 40–60 мм и нагрузке от 10 до 20 кг;
• 8–10 мм при длине распорной зоны не менее 50 мм и нагрузке от 20 до 30 кг;
• химические анкера при нагрузке свыше 30 кг.

Крепеж продается в любом строительном гипермаркете, на обороте должно быть написано, что он подходит для пустотелых кирпичей или керамических блоков. Рассчитайте количество точек крепления так, чтобы нагрузка была равномерной.

Порядок работы с креплением в керамические блоки

1. Безударной дрелью проделайте отверстие необходимой глубины (в зависимости от веса предмета).

1. Очистите отверстие от пыли.
2. Вставьте дюбель в отверстие.
3. Заверните шуруп.

Для тяжелого оборудования, например водонагревателей, используйте в качестве крепежа химические анкеры – у них увеличенный диаметр, поэтому нагрузка распределяется на большую площадь.

Порядок работы с химическим анкером

1. Просверлите в стене отверстие необходимого диаметра на глубину, рекомендованную в инструкции к анкеру.
2. Вставьте в отверстие дюбель анкера и заполните его эпоксидной композицией.

1. Заверните в дюбель шпильку или шуруп-глухарь.

1. Подождите, пока эпоксидная композиция не затвердеет (примерно 40–45 минут при температуре 20 °С). После этого крепление можно нагружать.

Совет :

Для лучшего результата стоит до установки анкера удалить из отверстия пыль и продукты сверления – используйте для этого пылесос и трубочку-аппликатор от монтажной пены.

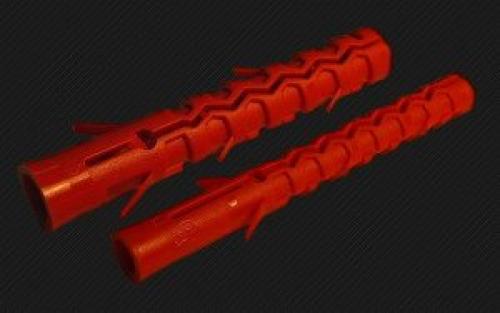

Дюбель для керамического кирпича. Отличительные особенности – дюбель для кирпича и для бетона

Четкое определение для креплений – это основополагающий принцип того, что вы правильно выберете крепежный элемент и, соответственно, получите ожидаемый результат после его монтажа. На практике же дюбеля для твердых материалов не слишком целесообразно использовать на кирпичной кладке. Тем более, если такая стена состоит из кирпича с пустотами внутри. Крепление для бетонных оснований совсем не то, что вам нужно в данной ситуации.

Для такого основания существует специальный дюбель для кирпича с пустотами внутри, у него специальное строение и соответственно специфика монтажа. Прежде всего, это удлинённая пластмассовая или металлическая втулка, строение которой имеет механизм системы двойного распора. Такая конструкция гарантирует надежность крепления только по той причине, что один из распоров в любом случае попадает на твердое основание, где и фиксируется.

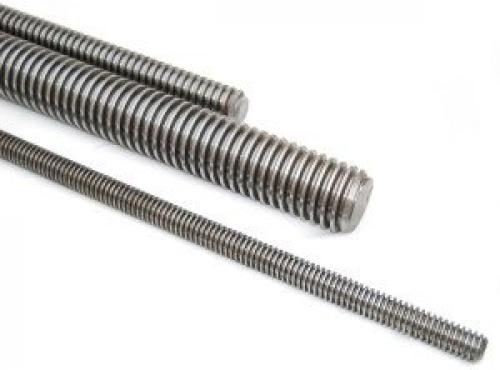

В качестве стержня, который и играет роль распорного элемента, может использоваться резьбовая шпилька соответствующего диаметра, саморез и другие элементы анкерного крепления. Все зависит от того, что именно вам нужно закрепить на стене, и какое усилие будет оказывать конкретный прибор на крепление. Естественно, важным моментом перед монтажом является выбор длины крепежного элемента. Но не стоит выбирать слишком длинный крепеж, в дальнейшем могут возникнуть трудности при монтаже устройства крепления.

Но вот дюбель-гвоздь для бетона технологически призван работать совсем по другому принципу. К примеру, в пустотелом материале он никогда не создаст прочного крепежного соединения, какой бы длины мы его не использовали. Процесс самого монтажа такого крепежа подразумевает под собой забивание его в отверстие, что значительно ускоряет монтажные работы. В рыхлых материалах, используя такую технологию, мы попросту разрушим посадочное отверстие и не добьемся качественного крепления.

Информация! При выборе таких крепежных элементов обязательно делайте акцент на категорию, к которой принадлежит тот или иной крепеж. Маркировка дюбелей всегда указывает на то, для какого материала предназначено крепление, для мягкого основания или твердого.

Анкер для пустотелого кирпича: разновидности и советы по выполнению монтажа

Щелевой кладочный материал очень востребован в современном строительстве. По этой причине анкер для пустотелого кирпича становится необходимым элементом при эксплуатации таких конструкций в дальнейшем. Удержать на стене вместительную полку, водонагреватель или телевизор простой дюбель уже не сможет — присутствующие в стене пустоты не позволят надежно его зафиксировать. Поэтому вполне логично в таких ситуациях использовать анкера и крепежи разных видов и модификаций.

Разновидности анкеров для пустотелого кирпича

1. Клиновой (шпилька). Данная модель используется чаще всего для сквозного крепления тяжелых элементов, таких как спортивный инвентарь, рекламные и информационные щиты, осветительные приборы и др. Анкерный болт забивается в заранее просверленное отверстие, гайка затягивается, происходит размыкание распорного кольца и, как следствие, происходит надежная фиксация металла в стене. Их делают, как правило, из высококачественной стали с оцинковкой, поскольку крепление подвергается большим нагрузкам. Иногда встречаются изделия из нержавеющей стали и цветных металлов, но первые отличаются высокой ценой, а последние рассчитаны на небольшие нагрузки.

1. Забивной. Состоит из распорной латунной гильзы-цилиндра, крепежного элемента — болта произвольной формы (кольцо, крюк) — и фиксирующей гайки. Все части вкручиваются вместе, а потом гайка убирается. Это самый распространенный, востребованный и легкий в монтаже вид анкерного крепления.
2. Складной пружинный со шпилькой. Используется в материалах с пустотами достаточного размера. В просверленное отверстие вводится сложенный пружинный анкер, который раскрывается в пустоте, надежно удерживаясь там своими лепестками. Для окончательной фиксации достаточно затянуть гайку ключом. Такие анкеры характеризуются тем, что не требуют точной глубины сверления и предварительной очистки отверстия.
3. Двойного распирания. Данная модель имеет в своем составе двураспорную шпильку и гильзу, надрезанную посередине и на конце. Такая структура позволяет надежно закрепить необходимые вещи на пустотелых стенах и при этом в несколько раз снизить риск вырывания.

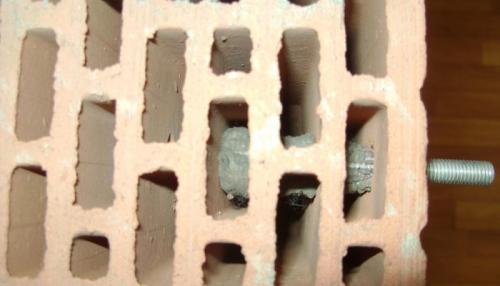

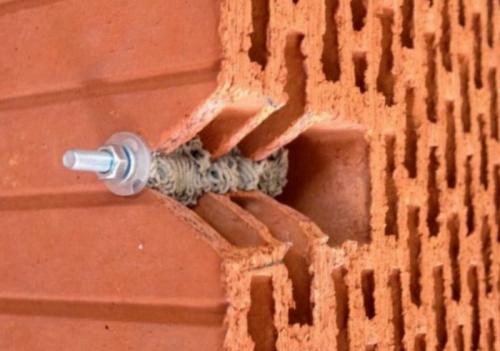

4. Химический, или клеевой. Химический анкер для пустотелого кирпича появился относительно недавно.
   мнению строителей, пустотный материал лучше всего «уживается» с анкерами именно такого вида. Здесь металлическая шпилька с резьбой фиксируется с помощью нейлоновой гильзы и специального химического состава. Состав затвердевает, после чего несущая способность готового соединения выйдет на порядок выше традиционного механического. Химические анкера нашли широкое применение в монтаже козырьков, перил, балконов, мостов. Этот вид крепления отличается устойчивостью к воздействию воды, щелочи и других неблагоприятных факторов. Срок его службы достигает 50 лет.

Советы по выполнению монтажа

В современной строительной отрасли применяют большое количество разновидностей анкеров и для пустотелых и пористых материалов. При рациональном подборе каждый из них прослужит не один десяток лет. Достаточно лишь соблюдать некоторые нехитрые правила установки, а именно:

1. Для конструкций из пустотелого кирпича категорически не рекомендуется использовать перфоратор . Такой «агрессивный» инструмент способен легко повредить стену.
2. Не устанавливать анкеры в стыки кирпичной кладки. Эти места значительно «слабее» кирпича, поэтому крепление, установленное в таком непрочном месте, может со временем терять свои удерживающие способности.
3. Отверстие в вертикальной стене должно быть строго горизонтальным. Даже незначительное вертикальное отклонение вверх или вниз уменьшит надежность крепления.
4. При установке забивных анкеров не надо стучать молотком прямо по металлу: это может привести к повреждениям крепления. Лучше подложить деревянный брусок.
5. Перед завинчиванием болта нужно прочистить отверстие гильзы, чтобы избежать повреждения резьбы.

Соблюдение технологии установки обеспечит надежность и долгий срок службы крепления.

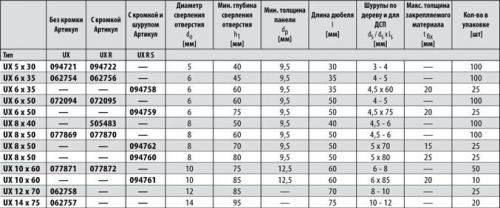

Дюбель для пустотелого кирпича фишер. Ux 5x30 Универсальный дюбель без кромки

Артикул:

По каждому артикулу можно заказать количество кратное упаковке

Дюбель н ейлоновый универсальный для всех строительных материалов

ПРЕИМУЩЕСТВА:

• Принцип действия (завязывание узлом или распор) позволяет использовать его в полнотелых, пустотелых и листовых строительных материалах. Дюбель UX универсален и особенно полезен при неопределенном базовом материале.
• Идущие под углом насечки дюбеля UX обеспечивают оптимальное направление шурупа.
• Зубчатые стопорные элементы предотвращают прокручивание дюбеля в просверленном отверстии. Это обеспечивает максимально возможную надежность монтажа.
• Крепежные комплекты с шурупами, рым-болтами и крюками обеспечивают правильное решение для любых условий применения.

ФУНКЦИОНИРОВАНИЕ:

• Универсальный дюбель Fischer UX с кромкой, пригоден для предварительного монтажа; дюбель UX без кромки пригоден для сквозного монтажа.
• Вворачивание шурупа производит распор дюбеля UX в полнотелом строительном материале и связывание в полостях пустотелых материалов.
• Требуемая длина шурупа определяется следующим образом: длина дюбеля + толщина закрепляемого элемента + 1 диаметр шурупа.
• Пригоден для шурупов по дереву, шурупов для ДСП и винт-шурупов.
• При установке в листовых строительных материалах, часть шурупа, не имеющая резьбы, не должна быть длиннее, чем толщина закрепляемого элемента, при этом необходимо использовать дюбель с кромкой.
• Краевое расстояние должно быть не менее одной длины дюбеля.

Источник: https://balki-v-interere.postroivsesam.info/novosti/dyubel-dlya-kirpicha-pustotelogo-ustroystvo

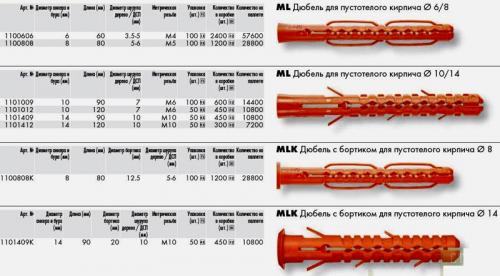

Крепеж для пустотелого кирпича. Дюбель для кирпича пустотелого, установка и крепёж

Не секрет, что установить крепление на пустотелом кирпиче достаточно проблематично. В этом случае, поможет специальный дюбель для кирпича пустотелого, благодаря которому задача из сложных переходит в категорию простых.

Искусственный и природный камень, кирпич и бетон отличаются высокой твёрдостью и плотной структурой. Однако в современном строительстве всё чаще применяются пустотелые кирпичи.

Их используют при ремонтных и строительных работах. Пустотелый кирпич - материал хрупкий, при неправильном обращении быстро крошится.

Поэтому сейчас очень актуально надёжное крепление предметов на разнообразных строительных конструкциях с помощью дюбеля для кирпича.

А долговечность формируемого соединения и его высокую надёжность, может обеспечить крепёжный элемент. Тем более, когда он правильно подобран по множеству параметров, в том числе и размерам. Это обеспечит его срок нахождения под нагрузкой.

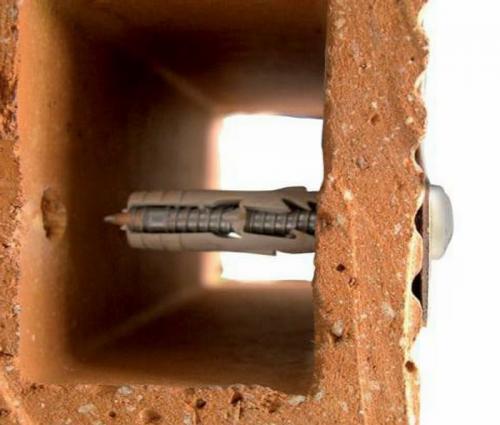

Дюбель для кирпича пустотелого

Визуально имеет цилиндрическую форму, напоминая пробку с отверстием. Его корпус расширяется при вкручивании винта в поверхность.

Это приводит к его надёжному закреплению в стенках отверстия. Оснащён специальной манжеткой, соответствующей винтовой шляпке, не позволяет гвоздю или шурупу провалиться внутрь дюбеля.

Разновидность дюбелей

Анкерный крепёж используют для пустотелых или пористых кирпичных стен. Завинчивание в кладку кирпича происходит в виде узла, с расширением конца. Внутри пустот, образовавшаяся гайка надёжно закрепляет любой предмет.

Гвоздевые дюбеля небольших размеров используются под обшивкой финишного материала для закрепления реек.

Дюбеля-зонтики применяются для крепления теплоизоляции. Металлический или пластиковый гвоздь вбивают в предварительно установленный зонт в утеплитель. Дюбеля для кирпича и бетона используют при нагрузках в несколько тонн.

Крепеж из металла используются для монтажа подвесных потолков. Поскольку пластиковые, во время пожара, могут расплавиться и привести к обрушению потолка.

Достоинства дюбелей

Поскольку их конструкция оснащена усами и шипами, которые не позволяют им прокручиваться:

• Очень практичны в использовании.
• Выдерживают большие нагрузки.
• Применяются снаружи и внутри здания.

Особенности и советы

Перед сверлением необходимо точно установить материал стены. Для этого в безударном режиме, победитовым сверлом, в стене медленно делают пробное отверстие.

Важно удержать дрель строго перпендикулярно. Мягкость материала определяется затраченными усилиями. Если сверление происходит с попеременным усилием: то легко, то туго, то вы имеете дело с пустотелым кирпичом.

Дополнительно материал можно установить по цвету пылевого отверстия:

• Красная – кирпич.
• Мукообразная, крупнозернистая и мягкая свидетельствует о пенобетоне.
• Пескообразная белого цвета признак силикатного кирпича.
• Мукообразная, белая или светло-серая указывает на бетон.

Обязательный параметр при подборке дюбелей – прогнозируемая нагрузка. Крепежи с глубиной минимум 85 мм используют при установке тренажёров. Поэтому учитывая размер отверстия, подбирают такого же размера дюбеля.

Монтажная инструкция

Механические воздействия на швы между кирпичами могут вызвать крошение стены, поэтому лучше вместо перфоратора использовать дрель.

Удары перфоратора приводят к разрушению кирпича. Повреждённое место усложняет дальнейший монтаж дюбеля. Нужно проявить максимальную аккуратность, для создания отверстия нужного размера и ровной формы, в крошащейся стене. Чтобы не вызвать растрескивание пустотелого строительного материала, необходимо полностью отказаться от сверления ударным методом.

Последовательный алгоритм монтажа

Используя карандаш или ручку, отметьте место для будущего отверстия.

Для большего удобства сверления необходимо с помощью ножа или гвоздя сделать небольшое углубление.

При подборе сверла учитывайте, что дюбель должен входить немного туговато, с небольшим усилием. Если планируется использование крепежа диаметром в 9 мм, то диаметр отверстия должен быть таким же.

Глубина отверстия должна соответствовать длине крепления. Дополнительно убедитесь в соответствии размеров шурупа и дюбеля. Поскольку ненадёжная установка дюбеля может привести к его выпаданию, под тяжестью груза.

Расположите дрель строго перпендикулярно и в безударном режиме медленно сверлите до глубины в 1 см. Для дальнейшего сверления до нужной глубины можно увеличить обороты.

При отсутствии упора-ограничителя на дрели, для контроля глубины сверления на сверле ставится отметка необходимого размера отверстия. Для этого приложите к сверлу дюбель и пометьте на сверле меткой или лентой его размер.

Установка дюбеля

Готовое отверстие очищают от строительного мусора: кусочков кирпича, пыли. Для очищения можно использовать пылесос или карандаш, двигая его наружу и внутрь.

Аккуратно забивается молотком дюбель в отверстие. В случае повреждения дюбеля его нужно заменить. Для крепления шкафа на крепёжные петли оставляют зазор в 2 мм при завинчивании шурупа. Для других креплений полностью забивается или закручивается гвоздь или шуруп при креплении реек обрешётки.

Нейлоновый дюбель для пустотелого кирпича. О дюбелях

Дюбель – крепежный элемент, предназначенный для крепления различных строительных конструкций, утеплителей, облицовочных материалов к поверхности стен различного типа. Используются дюбели в случае, когда свободный конец стержня (шурупа, анкера) недоступен для монтажного инструмента. Дюбель вбивается в стену или основную деталь, в него ввинчивается шуруп, при этом дюбель расширяется, и вынуть его невозможно. На сегодняшний день дюбель универсальное и популярное крепежное изделие.

Дюбели бывают различной конструкции и изготавливаются из различных материалов.

Все дюбели условно можно разделить на две группы:

1. Дюбели для монолитных (без пустот) оснований – имеют распорный принцип действия.

2. Дюбели для пустотных оснований – имеют анкерный принцип действия.

Классификация дюбелей:

Стандартные нейлоновые дюбели: дюбели годятся для любой стены и используются с шурупами диаметром от 2 до 16 мм.

В стене сверлят отверстие, соответствующее диаметру дюбеля, в котором он удерживается направленными назад усиками, а при расклинивании шурупом «намертво» вдавливается в стенки отверстия своими крупными зубьями.

Дюбели для газобетона: Под такой дюбель сверлят отверстие, соответствующее диаметру его сердцевины. В отверстие его загоняют ударами молотка, а в основе он держится за счет спиралевидных ребер и расклинивания под действием шурупа.

Рамные дюбели: длиной от 60 до 360 мм. Бывают двух основных видов — для твердых сплошных основ и для мягких и пустотелых (щелевых) материалов. Удлиненная распорная часть обеспечивает зацепление дюбеля сразу за несколько перемычек в основе с пустотами. Применяются при креплении оконных и дверных коробок, а также элементов обшивки через слой штукатурки, теплоизоляции.

Дистанционные дюбели (юстировочные): закрепляют рейки обрешетки под обшивку на некотором расстоянии от стены. Позволяют регулировать в пределах от 0 до 30 мм положение реек обрешетки относительно основы в процессе их монтажа за счет разделяемого на две части (одна — для основы, другая — для рейки) дюбеля и шурупа специальной конструкции.

Универсальные: при креплении предметов к пустотелой основе они «определяют» наличие полого пространства. В полости дюбель выпучивается и таким образом фиксируется в ней. При креплении к сплошной основе из кирпича или бетона он, разжимаясь, входит в плотный контакт со стенками отверстия. Дюбели с подпружиненными откидными планками: предназначены для крепления предметов к пустотелым перегородкам и подшивным потолкам, например, для подвески люстр. Планки дюбеля, пройдя сквозь отверстие в полость за обшивкой, под действием пружины раскрываются и упираются во внутреннюю поверхность обшивки.

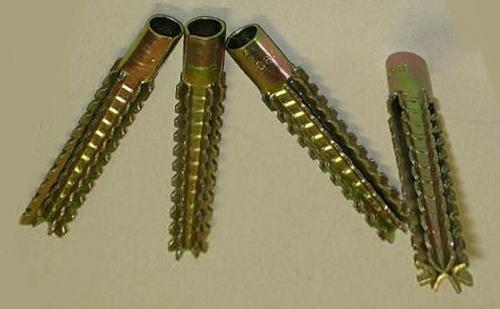

Металлические: для пустотелых тонкостенных конструкций способны выдерживать довольно большие нагрузки.

При вкручивании винта пластинки дюбеля выпучиваются во все стороны и прижимаются к внутренней опорной поверхности.

Гвоздевые дюбели: предназначены для быстрого крепления плинтусов, реек обрешетки под обшивку, когда нужно установить большое их количество. Комплектуются гвоздем, имеющим «заершение» (накатку в виде обратных конусов). Дюбель с гвоздем вставляют в отверстие в стене сквозь закрепляемую рейку. Гвоздь забивают молотком.

Утеплителедержатели: для крепления утеплителя из минеральной ваты или твердого пеноматериала. В отверстие в бетонной или кирпичной стене забивают без гвоздя или шурупа.

Дюбели для бетона и полнотелого кирпича: рассчитаны на большие (до нескольких тонн) нагрузки, делаются из металла и комплектуют резьбовыми шпильками или болтами. Годятся для крепления солнцезащитной маркизы, гаражных ворот или грузоподъемной тали. Пластмассовые и металлические: для мягких материалов (гипсокартона и пористого бетона).
