Как нарастить деревянную балку перекрытия, если приобретенный вами брус имеет длину меньше необходимого пролета?

Первое и основное: при любом способе сращивания полученная балка будет иметь намного меньшую прочность, чем цельнодеревянная. Идеальным решением будет строительство дополнительной несущей стены с уменьшением пролета. Как вариант — под места сращивания устанавливаются подпорные колонны.

Подпорная колонна в середине пролета резко уменьшает нагрузку на изгиб.

Как удлинить деревянную балку перекрытия, если нагрузка на нее незначительна (например, наверху находится неэксплуатируемый чердак)?

Наиболее надежный способ — соединение двух брусьев без уменьшения толщины каждого из них. Элементы просто соединяются стальными шпильками с широкими шайбами внахлест; дополнительно усилить соединение можно, проклеив его казеиновым, альбуминовым клеем или обычным ПВА.

Важно: места сращивания при о тсутствии подпорных стен или колонн располагаются вразбежку, со смещением от балки к балке.В этом случае несущая способность перекрытия будет максимальной.

Еще одно неплохое решение — сооружение сборных балок из трех широких досок небольшой толщины (25 — 50 мм). И в этом случае соединения досок встык внутри каждой балки и между смежными балками располагаются вразбежку; доски проклеиваются по длине и дополнительно стягиваются шпильками.

Сборные балки из трех тонких досок.

Как усилить деревянные балки перекрытия при возросших требованиях к их несущей способности (например, при превращении холодного чердака в мансарду)?

Способов не так уж много:

1. Возведение подпорных колонн или стен с уменьшением пролета;
2. Подшивка к каждой балке дополнительной доски или бруса по всей длине, от стены до стены.

В последнем случае полезно знать одну тонкость:

• Подшивка бруса того же сечения сбоку увеличивает несущую способность балки вдвое.
• Увеличение высоты балки в 2 раза (подшивка такого же бруса снизу или сверху) увеличит несущую способность уже вчетверо.

Наращенные по высоте балки дают максимальное увеличение несущей способности.

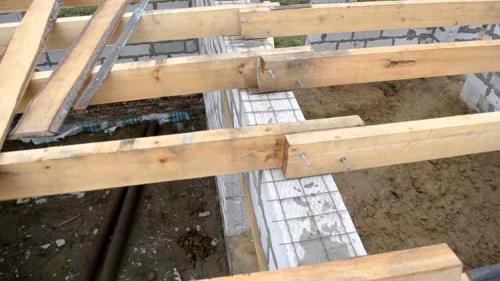

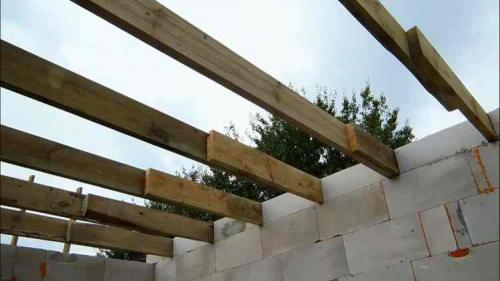

Сращивание балок по длине. Что собой представляет удлинение?

К методу сращивания балок строители прибегают в том случае, когда для прокладки перекрытий не хватает длины досок или бруса, который был выбран для этих целей. Поскольку работы по началу строительства стропильной системы начинаются после возведения коробки, в конце остается много фрагментов пиломатериалов, и их также можно применять в строительстве.

Балки сращивают также при строительстве дома из бруса или бревен на любом этапе, будь то стены, нижний венец или стропильные ноги. То есть, технология наращивания подходит для любых элементов дома , имеющих достаточно большое сечение, на которые не происходит большая нагрузка сверху, способная согнуть пиломатериал в дугу.

В каких ситуациях применяют?

Бывают ситуации, когда в расчетах происходят изменения, ширину колодца увеличивают, а материал уже закупили, и он перестает соответствовать требуемой длине. В данном случае нет нужды приобретать другие пиломатериалы, тратить большие средства. Можно прибегнуть к технологии сращивания двух бревен, за счет чего будет достигнута необходимая длина бруса или бревна.

Соединение древесины происходит 3 способами :

• по длине;
• по ширине;
• под углом.

Два последних способа применяют для утолщения бруса, а первый, по длине, для наращивания длины. Стандартные размеры, выпускаемого на рынке бруса редко превышают 6 м. В то время как необходимая длина балки может быть и 10 м. В таком случае удлинение за счет второго бруса с таким же сечением будет правильным решением.

Когда это невозможно?

Каким бы крепким не был замок на стыке 2-х брусков, это место все равно останется самым уязвимым на всем погонном метре. Поскольку нарушается монолитность дерева, в данном месте, оно может высыхать, деформироваться. Плюс, нужно учитывать дополнительный вес, который будет оказываться с чердака или второго этажа : утеплители, мебель, вес человека и т.д.

В результате место на стыке со временем может ослабнуть и вся конструкция обвалится, особенно если наращивание происходило не 1 бруса, а нескольких. Замок должен приходиться на ту часть перекрытия, на которую происходит меньше всего воздействия, например, там, где перекрытие ближе всего к стене.

Если соединение приходится где-то по центру, то такой дом должен иметь внутреннее перекрытие, еще одну комнату. Это перекрытие внутри помещения будет поддерживать уязвимое место. Или же в комнате устанавливают дополнительную колонну или несколько колонн, поддерживающие потолок. При таком подходе сращенные бруски будут такими же долговечными и безопасными, как и монолитные.

Источник: https://balki-v-interere.postroivsesam.info/stati/kak-pravilno-soedinyat-derevyannye-balki-perekrytiy-kakie-trebovaniya-predyavlyayut-k

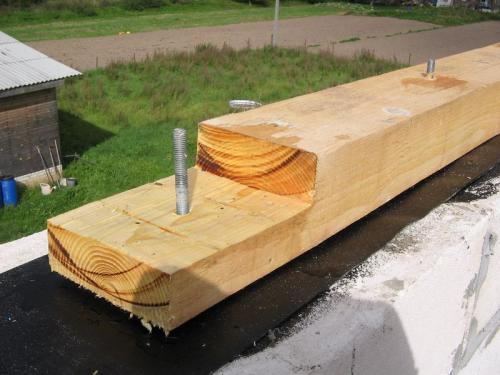

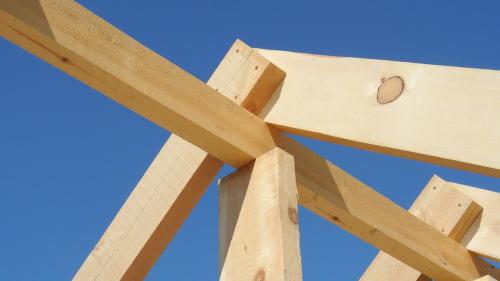

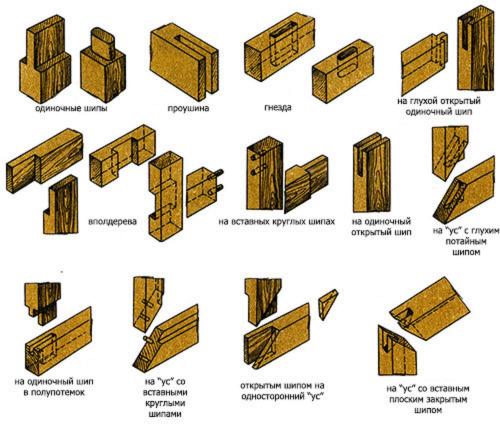

Способы соединения деревянных балок. Сращивание бруса по длине без нагрузки

Как уже было сказано, это самый простой вариант. Ярким примером является венец стены из бруса. Единственное требование к фиксации – оно ни в коем случае не должно продуваться. Уточним: точки сращивания обязательно должны смещаться от венца к венцу, иначе механическая прочность будет недостаточной.

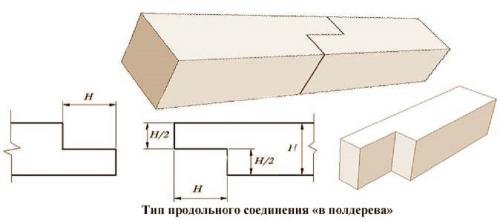

• Соединение в полдерева (самое элементарное решение). Каждая из составляющих деталей вырезается на половину толщины, причем длина сращивания ни в коем случае не должна быть меньше от поперечного размера бруса. Плотные соединения обеспечиваются прокладкой утеплителя (обычно, джутовой ленты). Часто соединение делается вертикальным, что исключает вероятность продувания.

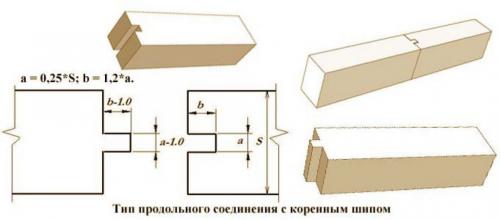

• Соединение с коренным шипом (несколько сложнее). На одной из деталей вырезается шип, имеющий размер в 1/3 толщины бруса, на второй делается соответствующий паз.

• Соединение шпонкой. Еще один эффективный способ сращивания венца. Пазы выбираются на двух брусьях; после укладки венца вбивается деревянная шпонка.

Сращивание бруса по длине – нагрузка на сжатие

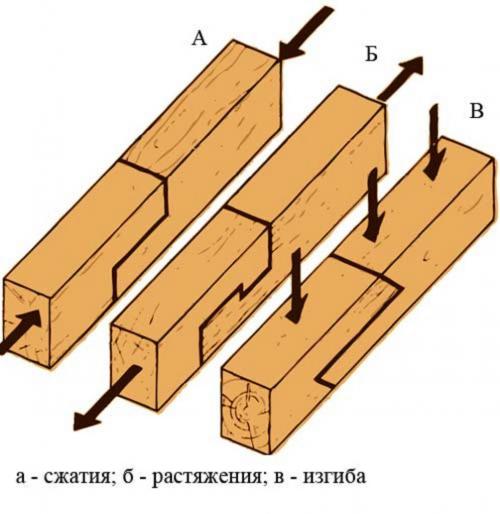

Такой тип нагрузки характерен для разных колон и строек. Здесь перед строителем возникает сразу две задачи:

• Исключить увеличение сечения детали.
• Избежать взаимного смещения разных элементов конструкции.

Чтобы достигнуть вышеперечисленных целей на торцах бруса делается замок.

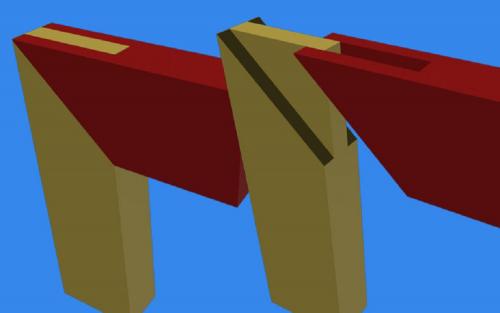

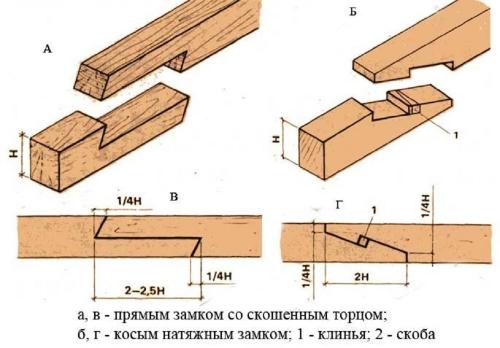

Первый вариант замка сильно напоминает соединение в половину дерева. Но скосы на торцах существенно меняют его свойства. В результате, увеличенная нагрузка на сжатие только усиливает конструкцию.

Еще одно решение – косой натяжной замок, заинтересует тех, что исключает вероятность рассоединения деталей во время растягивающей нагрузки. К примеру, это полезно для опоры навеса, имеющего высокую парусность.

Более того, элементы, которые образуют колонну, могут фиксироваться шипованным соединением. В таком случае наращивание бруса всегда начинается с нарезки на нем косых шипов. После чего детали садятся на клей. Высокая прочность склеивания достигается прессованием соединения и большой площадью поверхности шипов.

Нагрузка на растяжение и изгиб

Стоит отметить, что нагрузки на растяжение для деревянных конструкций – это скорей исключение, чем правило. Специфика эксплуатации заставляет разделить технологии сращивания бруса по длине в зависимости от того, что именно за элемент изготавливается.

Открытые балки

Для деревянного строительства они довольно типичны. Специфика здесь точно такая же, что и в случае колонн: фиксация ни в коем случае не должна увеличивать сечение балки.

Исключить рассоединение брусьев во время нагрузки на растяжение позволяет прямой накладкой замок. Косой накладкой замок перекладывает эту функцию на другие крепежные элементы – болты и шпильки. Они стягивают половины замка в одной точке, по центру. Для дополнительной фиксации применяется клей.

Прогоны, стропила

Здесь картина совершенно отличается: во время эксплуатации стропильная система скрыта от глаз обитателей дома. По этой причине здесь допустимы разные способы сращивания, которые увеличивают сечение бруса.

• Обычное соединение внахлест подразумевает, что брус имеет небольшую толщину (что типично для стропил). Длина нахлеста должна быть втрое больше ширины доски или бруса. Для фиксации применяются шпильки или болты.

• Сращивание встык также практикуется, но с усилением соединения боковыми накладками, которые могут быть сделаны из толстой фанеры или доски; могут применяться и перфорированные пластины, состоящие из оцинкованной стали.

Как выполнить соединение своими руками, которое будет красивым и прочным? Сама методика нами была досконально изучена: на торцах деталей формируются шипы фрезерованием, затем они склеиваются встык.

Внимание! Прессование обязательно, и на него должно отводиться не меньше 5-6 секунд. После этого детали надежно фиксируются в неподвижном положении на весь период высыхания клея.

Но результат во многом зависит от многих нюансов:

• Брусок подбирается по текстуре и цвету.
• Порода древесины обязательно должна быть одинаковой. Показатель влажности может отличаться в пределах 3%.
• Дефекты на сращиваемых элементах размещаются только с тыльной стороны.

Соединение балки по длине может выполняться. Что собой представляет удлинение?

Метод соединения балок используется, когда длина досок или пиломатериалов, выбранных для балок, недостаточна для перекрытий. Поскольку работа по созданию балочной системы начинается после возведения коробки, в конце остается много кусков древесины, которые также можно использовать в строительстве.

Балки также соединяются во время строительства деревянного или брусового каркасного дома на любом этапе, будь то стены, нижний ряд или балки. То есть, метод сварки подходит для любого элемента дома, который имеет достаточно большое сечение и не подвергается большой нагрузке сверху, которая могла бы согнуть древесину в дугу.

В каких ситуациях его можно использовать?

Бывают ситуации, когда расчеты меняются, ширина скважины увеличивается, а материал уже закуплен и больше не соответствует требуемой длине. В этом случае нет необходимости покупать больше древесины или тратить больше денег. Два бревна можно соединить вместе, чтобы получить бревно или брус необходимой длины.

Дерево склеивается 3 способами:

Последние два используются для увеличения толщины балки, а первый, по длине, — для увеличения длины. Обычная длина имеющихся в продаже пиломатериалов редко превышает 6 метров. При этом необходимая длина луча может достигать 10 метров. В этом случае правильным решением является удлинение с помощью второй балки того же сечения.

Когда это невозможно?

Каким бы прочным ни был замок на стыке двух балок, эта точка все равно будет самой уязвимой во всей линейной мере. Поскольку в этот момент нарушается монолитность древесины, она может высохнуть и деформироваться. Кроме того, необходимо учитывать дополнительный вес с чердака или второго этажа: изоляция, мебель, вес человека и т.д.

В результате со временем стыки могут ослабнуть, и вся конструкция может разрушиться, особенно если использовалось более одного куска дерева. Стык должен быть расположен в месте, где плита подвергается наименьшему воздействию, например, там, где плита находится ближе всего к стене.

Если стык приходится где-то в центре, то такой дом должен иметь внутреннее перекрытие, еще одну комнату. Это перекрытие внутри помещения будет поддерживать уязвимое место. Или же в помещении устанавливается дополнительная колонна или несколько колонн, поддерживающих крышу. При таком подходе соединенные балки будут такими же прочными и надежными, как и монолитные балки.

Деревянные балки перекрытия 8 метров. Требования к перекрытиям

Конструкция должна обладать необходимой прочностью для того, чтобы выдерживать не только нагрузку своего веса, а и дополнительную – такую как вес людей, мебели, оборудования. Величина предполагаемой нагрузки на один квадратный м перекрытия определяется в зависимости от того, как используется помещение.

Выполняется соответствующий расчет. Вот какие могут быть нагрузки:

• для чердачного перекрытия нагрузка может быть не больше 105 кг;
• для цокольного перекрытия и междуэтажного – не менее 210 кг нагрузки на кв. м площади перекрытия.

Исходя из этого, определяется, какой использовать брус, и как его укладывать.

Нагрузка на один квадратный метр цокольного перекрытия должна быть не менее 210 кг.

Перекрытия должны быть достаточно жесткими для того, чтобы не образовывались прогибы. Брус деревянных перекрытий можно использовать как лаги для пола следующего этажа. Чтобы определить, какой использовать брус, необходимо немного соприкоснуться с сопроматом. Выполняют такой расчет лаг, обычно, архитекторы, а те, кто хочет строить своими руками – пользуются таблицами.

При реконструкции или строительстве нового элемента разделения помещений необходимо позаботится о звукоизоляции. Как это сделать и какие к звукоизоляции требования – это определяют нормативные строительные документы. Для этого требуется тщательно закрывать имеющиеся щели на стыках элементов конструкции и применять соответствующие материалы, чтобы заполнить расстояние между балками.

Перекрытия, которые разделяют помещение, имеющие, при этом, разницу в температуре, должны соответствовать теплозащитным требованиям нормативных документов. Для этого используем утеплители, которые укладываются между балками. Их количество определяет расчет. Чтобы лаги не стали мостиками холода, к выбору материала лаг необходимо подходить с соответствующими знаниями.

Схема балочного перекрытия, состоящего из балок и внутреннего заполнения.

Любая конструкция перекрытия должна противостоять длительному огненному воздействию. Предел огнестойкости у различных конструкций колеблется от 15 до 50 минут. Железобетонные перекрытия, в этом смысле – самые стойкие, деревянные – самые слабые. Поэтому, прежде чем использовать деревянный брус, необходимо осуществить пропитку древесины бруса соответствующим огнестойким материалом или использовать оштукатуривание готовой конструкции.

Крепление балок перекрытия к стенам. Виды крепежа для балок перекрытия к стене

Начнем с описания крепежа, который используются для крепления балок перекрытия к стене. Конечно, из всей доступной номенклатуры лично вам понадобится всего несколько разновидностей, но чем лучше вы разбираетесь в крепеже, тем проще выбрать тот, что лучше всего подойдет именно в вашем случае.

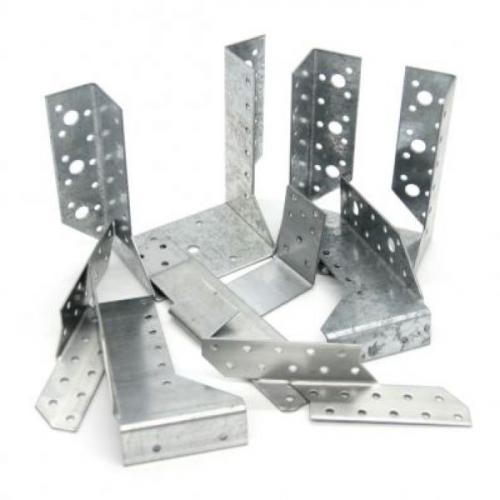

Итак, для крепления балок перекрытия к стене применяют:

1. Усиленные перфорированные уголки . Наличие ребра жесткости очень важно, поскольку многие материалы (доски, двутавры) склонны к опрокидыванию.
2. Балочные кронштейны . П-образный перфорированный крепеж с двумя уголками на «плечах». С помощью такого кронштейна балку можно подвесить на стену.
3. Раздельные опоры балок . Назначение и использование идентичное балочному кронштейну, но опора — это не один, а два зеркальных крепежа, поэтому их можно использовать для крепления деревянной балки любого сечения к стене.
4. Держатель балки . Асимметричный перфорированный уголок с длинными плечами. Используется для крепления балок к деревянным опорам.
5. Перфорированную ленту . Вспомогательный крепеж, который в основном нужен для ограничения поперечной подвижности балок. Кроме того, перфорированная лента хороша в качестве дополнительного крепежа балки к стропилу или опорной стойке.
6. Навесной хомут . Этот крепеж очень похож на балочный кронштейн. Но если первый крепится к стене, то второй навешивается на стену или вмуровывается в нее. Поэтому навесной хомут — более надежная, но и более сложная в использовании разновидность крепежа.
7. Анкерные болты . Метизы, которые состоят из двух частей: болта и гильзы. Гильзу вставляют в отверстие в стене, после чего вкручивают в нее болт. Закручиваясь, болт раздвигает «лепестки» гильзы, из-за чего она надежно закрепляется в стене.
8. Ершеные гвозди . Стандартный кровельный метиз, который применяют для всех работ по дереву.
9. Шпильки . Это длинный стержень с резьбой, один конец которого утапливается в основание или вмуровывается в стену, а на другой надевается балка, после чего фиксируется винтом.
10. Кровельные скобы . Обычно их используют при монтаже стропил, но и для крепления балок они тоже подходят. Особенно если балки сделаны из досок.
11. Отожженную проволоку . Гибкий и крайне прочный на разрыв материал, которым балку привязывают к какой-то стабильной конструкции. Например, к опорной стойке.
12. Саморезы по дереву . В условиях высокой нагрузки, особенно на сдвиг, саморезы работают плохо. Но это не мешает использовать их для крепления балок перекрытия к стене с помощью перфорированного крепежа.

Соединение металлических балок между собой. Сварка двутавра

Сварка может использоваться в двух ситуациях: соединении двутавра встык при необходимости удлинения балки (например, при монтаже пролетов) или при перекрестном креплении второстепенной балки к основной. Сварка встык производится двумя способами.

Через прокладку

Между концами расположенных в одной плоскости двутавров помещается стальная пластина, по размерам выходящая за границы их профиля. Приварка пластины осуществляется угловым швом с двух сторон. Таким же способом может производиться монтаж проката с разными размерами.

Среди преимуществ: относительная простота – необходимо лишь соблюсти прямизну продольной оси, и высокая скорость монтажа, поскольку выполнять предварительную разделку кромок не требуется.

С накладками

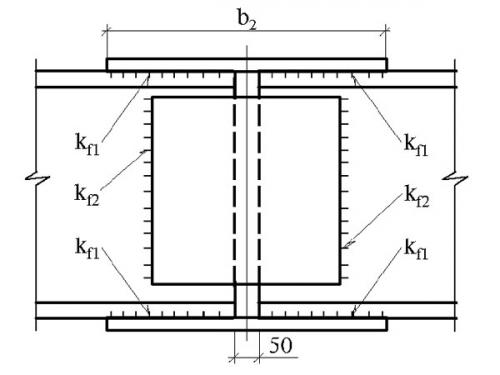

Для дополнительного усиления места соединения могут применяться накладки. Для этого кромки стенки (основания) и полок предварительно скашиваются для обеспечения качественного провара. Прокат проваривается по периметру с соблюдением прямизны продольной оси. На верхнюю и нижнюю плоскость полок, а также на боковины стенки струбцинами крепятся накладки из листовой стали. Их форма может быть прямоугольной или, для большего удобства, ромбовидной с обязательным соблюдением симметричности формы относительно продольной оси. Заключительный этап – обварка накладок по периметру.
