Перекрытие по деревянным балкам. Выбор звукоизолятора

Перекрытие по деревянным балкам. Выбор звукоизолятора

В частном секторе редко возникает необходимость в защите внутреннего пространства здания от звуков, источниками которых являются транспорт и промышленные предприятия. Однако здесь сохраняются шумы от природных осадков. Особенно это актуально для изоляции потолка в доме с деревянными перекрытиями, крыша которого покрыта металлическими кровельными изделиями.

Сам по себе дощатый настил даже с декоративной отделкой не отличается хорошими акустическими свойствами. Это обосновано свойственной для древесины проводимостью звуковых волн. Чтобы улучшить ситуацию, кроме утепления выполняется шумоизоляция межэтажного перекрытия по деревянным балкам.

Для решения задачи рассматриваются материалы с коэффициентом звукопоглощения свыше 0,4. К таковым относятся три группы:

• Твердые. Главным представителем является минеральная вата с содержанием вермикулита, пемзы или перлита. Акустический показатель – в районе 0,5. Средняя плотность полотен – 350 кг/куб.м.

Вермикулит Источник prom.st

• Полужесткие. Сюда относят некоторые виды минеральной ваты, плиты со вспененной структурой. Звукопоглощение находится в диапазоне 0,5-0,75 единиц.
• Мягкие. Это серия волокнистых материалов с минеральной или синтетической природой, из шерсти (стекло, войлок, минвата). Здесь коэффициент достигает 0,95 единиц, масса кубометра – до 70 кг.

Звукоизоляция межэтажного перекрытия по деревянным балкам выполняется различными способами. Плиты укладываются в пазы с фиксацией между обшивочными пластами. Войлок располагают в местах стыка элементов конструкции (на лаги, по периметру). Тонкие полотна из пробки вспененного полиэтилена, пенополиуретана, резины укладываются между черновым полом и чистовой отделкой.

Также на обстановку с акустикой оказывают положительное влияние керамзит и материалы, которые входят в состав черного основания перекрытия. Это могут быть плиты из древесной стружки. Монтаж выполняется по «плавающей» методике без жесткой фиксации полотен к деревянным балкам.

Изоляция пола с керамзитом и дощатым настилом Источник saucyintruder.org

Звуковые волны по элементам перекрытия передаются стенам, которые также могут из распространять. Чтобы это частично или полностью исключить, нужно изолировать соединение балки и несущей конструкции. Для этого дополнительно применяется рубероид. Материал выступает в роли гидробарьера. Полотно укладывают на стену, им обматывают торцевую часть бруса. Между базовыми элементами устанавливается деревянный вкладыш.

Еще одно решение – увеличение толщины перекрытия. Как правило, расчет выполняется исходя из высоты балки. Создать отделочный слой с идентичным показателем можно за счет каркасной конструкции, устройства пола на лагах поверх балочной обрешетки, применения теплоизолятора насыпного типа.

В видео специалист подробно рассказывает и демонстрирует, какие существуют способы звукоизоляции межэтажных перекрытий на деревянных балках:

Деревянные перекрытия с утеплением в домах из разных материалов

Коротко о главном

Для утепления и звукоизоляции перекрытия по балкам можно использовать плитные, рулонные и гранулированные материалы.

Самым распространенным вариантом считается минеральная вата в различном исполнении.

Как правильно сделать перекрытие между этажами. Монтаж несущих балок

Прежде чем делать межэтажное или чердачное перекрытие, необходимо грамотно подготовить материал к монтажу. Дерево – материал живой, и это нужно учитывать. Чтобы оно не гнило, всасывая влагу из опорной поверхности стен, концы балок и места их пересечения с перегородками обмазывают битумом и оборачивают гидроизоляционным материалом (рубероидом, листовой резиной). Торцы при этом оставляют не обработанными и не закрытыми, чтобы не препятствовать испарению влаги.

Совет! Для усиления циркуляции влаги торцы можно срезать под углом около 70 градусов, увеличив площадь испарения.

Гидроизоляция балок в опорных точках Источник i.ytimg.com

Но прежде брус обрезают по длине, которая должна быть больше длины пролёта на величину опорной части с обеих сторон. Как правило, она составляет не менее 10-15 см, но зависит от толщины стен и не может превышать 2/3 от этого параметра.

Деревянное перекрытие между этажами монтируется по одной схеме, но есть нюансы, связанные с материалом несущих стен.

На деревянные стены

Крепить балки можно традиционным способом, укладывая их в пазы, вырезанные в тех венцах, уровень которых соответствует потолку нижележащего этажа. Или использовать для их фиксации стальные перфорированные накладки, позволяющие осуществлять надёжное крепление встык без устройства пазов.

При этом выполняются следующие условия:

• Сложив стены до нужного уровня, верхний венец размечают в соответствии с шагом лаг и электрической или бензопилой вырезают в отмеченных местах пазы под их укладку. При этом крайние балки должны располагаться с отступом от стен не менее 5 см, который впоследствии будет заполнен утеплителем для отсечения холодного воздуха снаружи.

Межэтажное перекрытие по деревянным балкам. Типы межэтажных перекрытий

По назначению перекрытия делятся на:

• межэтажные;
• чердачные;
• подвальные (цокольные).

Особенности их конструкции заключаются в допустимых нагрузках и устройстве паро- и теплоизоляции. Если чердак не предназначается для проживания или хранения массивных предметов, переменные нагрузки при расчёте прогиба можно уменьшить до 50–100 кг/м².

Теплоизоляция между двумя жилыми этажами может показаться излишней, но шумоизоляция для большинства желательный параметр, а достигается это, как правило, одними и теми же материалами. Следует принимать во внимание, что чердачные и подвальные перекрытия нуждаются в более толстом слое теплоизоляционного материала. Плёночный материал для пароизоляции в чердачном перекрытии должен быть расположен под слоем утеплителя, а в подвальном — над ним. Для профилактики возникновения сырости и поражения конструкций грибком, все помещения должны быть оборудованы вентиляцией.

Варианты перекрытий: 1 — дощатый щит; 2 — пароизоляция; 3 — теплоизоляция; 4 — разреженный настил; 5 — доски; 6 — напольное покрытие

Конструкция перекрытий также может быть различной:

• с открытыми и скрытыми балками;
• с различными типами несущих балок;
• с разными материалами заполнения и обшивки перекрытия.

Скрытые балки зашиты с обеих сторон и не видны. Открытые — выступают из потолка и служат элементами декора.

На рисунке ниже показано, какой может быть структура перекрытия мансардного этажа со щитовым накатом и с подшивкой из досок.

Бесшумное деревянное перекрытие. Выбор звукоизоляционного материала для перекрытий

Чтобы обеспечить лучшую защиту от шума и вибрации, звукоизоляция межэтажных деревянных перекрытий проводится с использованием нескольких видов изоляторов. Главное требование – высокий коэффициент звукопоглощения строительных материалов.

Звукоизоляция межэтажных деревянных перекрытий минватой В качестве основного звукоизолятора лучше отдать предпочтение волокнистым материалам, т.к. их структура способствует тому, что большинство звуков гасится о нее (т.е. происходит максимальное звукопоглощение).

Например, такими характеристиками обладает эковата, минеральная и базальтовая вата. К тому же, такой звукоизоляционный материал служит одновременно и утеплителем.

Звукоизоляция деревянных перекрытий - черновой пол ДСП - ОСБ Дополнительную изоляцию от звуков создаст обустройство чернового пола из ДСП или ОСБ. При этом, листы не крепятся к лагам, а фиксируются между собой саморезами или гвоздями. На балках такой пол держится под собственным весом (по принципу плавающего пола). И благодаря отсутствию жесткого соединения с перекрытием сокращается вероятность проникания шумов извне. Звукоизоляция между стеной и перекрытием Чтобы звук не проникал между перекрытием и несущей стеной, а также между перекрытием и дымоходом, рекомендуется поместить в шов рулонный утеплитель, например, войлок или по структуре ему подобный. А место соединения закрыть плинтусом. Причем, плинтус прибивается только к стене. Звукоизоляция деревянных перекрытий - войлок на балках Закрепленный на балках войлок также снижает уровень шумов. Звукоизоляция деревянных перекрытий - подложка Размещение полистирольной и/или фольгированной подложки, или же подложки из натуральной пробки под напольное покрытие также снизит уровень ударного шума и вибрации.

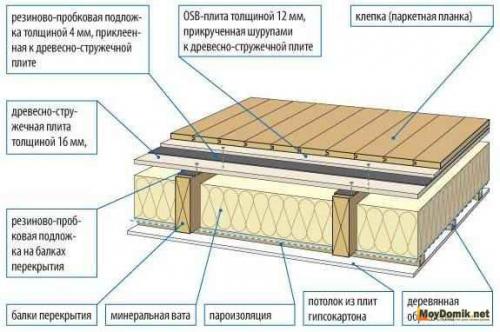

Стоит отметить, что все виды работ по звукоизоляции перекрытий должны выполняться на этапе строительства здания. Схема расположения материалов представлена на рисунке.

Перекрытие деревянное балки размер. Деревянные балки перекрытия -  размеры и нагрузки

Сделали деревянное перекрытие в брусовом доме, а пол трясётся, прогибается, появился эффект «батута»; хотим делать деревянные балки перекрытия 7 метров;  нужно перекрыть комнату длиной в 6, 8 метров так, чтобы не опирать лаги на промежуточные опоры; какой должна быть балка перекрытия на пролет 6 метров, дом из бруса; как быть, если хочется сделать свободную планировку – такие вопросы часто задаются форумчанами.

Maxinova ( Пользователь FORUMHOUSE)

У меня дом примерно 10х10 метров. На перекрытие я «кинул» деревянные лаги, их длина - 5 метров, сечение - 200х50. Расстояние между лагами – 60 см. В процессе эксплуатации перекрытия выяснилось, что когда дети бегают в одной комнате, а ты стоишь в другой, то по полу идёт достаточно сильная вибрация.

И подобный случай далеко не единственный.

елена555 ( Пользователь FORUMHOUSE)

Не могу понять, какие балки для межэтажных перекрытий нужны. У меня дом 12х12 метров, 2-х этажный. Первый этаж сложен из газобетона, второй этаж мансардный, деревянный, перекрыт брусом 6000х150х200мм, уложенным через каждые 80 см. Лаги положены на двутавр, который опирается на столб, установленный посередине первого этажа. Когда хожу по второму этажу, то чувствую тряску.

Балки на длинные пролеты должны выдерживать большие нагрузки, поэтому, чтобы возвести прочное и надёжное деревянное перекрытие с большим пролётом, их нужно тщательно рассчитать. В первую очередь, необходимо понять, какую нагрузку сможет выдержать деревянная лага того или иного сечения. И потом продумать, определив нагрузку для балки перекрытия, какие надо будет делать черновое и финишное покрытие пола; чем будет подшиваться потолок; будет ли этаж полноценным жилым помещением или нежилым чердаком над гаражом.

Чтобы рассчитать нагрузку на балки перекрытия, нужно сложить:

• Нагрузку от собственного веса всех конструкционных элементов перекрытия. Сюда входит вес балок, утеплителя, крепежа, покрытия пола, потолок и т.д.
• Эксплуатационную нагрузку. Эксплуатационная нагрузка может быть постоянной и временной.

При подсчёте эксплуатационной нагрузки учитывается масса людей, мебели, бытовых приборов и т.д. Нагрузка временно возрастает при приходе гостей, шумных торжествах, перестановке мебели, если её отодвинуть от стен в центр комнаты.

Поэтому при расчёте эксплуатационной нагрузки необходимо продумать всё – вплоть до того, какую мебель планируется ставить, и есть ли вероятность в будущем установки спортивного тренажёра.

За нагрузку, действующую на деревянные балки перекрытия большой длины, принимаются следующие значения (для чердачных и межэтажных перекрытий):

• Для междуэтажных перекрытий и перекрытий мансардного этажа общая нагрузка берётся из расчёта 350-400 кг/кв.м.
• Чердачное перекрытие – 150 кг/кв.м. Где (по СНиП 2.01.07-85), с учётом коэффициента запаса – 50 кг/кв.м – это нагрузка от собственного веса перекрытия, а 100 кг/кв.м - нормативная нагрузка.

Если на чердаке планируется хранить вещи, материалы и прочие, необходимые в быту предметы, то нагрузка принимается равной 250 кг/кв.м.
