Крыша дома под действием на нее нагрузок стремится разъехаться в стороны и вниз. Чтобы этого не допустить, используют различные конструктивные решения, препятствующие смещению элементов каркаса кровли.

Так было придумано вырезание выемок в ноге стропил, которое можно выполнить с помощью таких соединений как:

Крепление стропил к мауэрлату, смотрите на

Врубку с одним зубом используют, когда у крыши большой угол уклона. Это означает, что крепление стропил к балкам перекрытия производится под углом больше 35 градусов. В ноге вырезают зуб с шипом, а в балке для входа шипа создают гнездо. При этом глубина выемки не может быть более 1/3 или 1/4 части толщины балки, в противном случае происходит ослабление элемента. Врубку производят, отступив от края балки 25 – 40 сантиметров, тогда удастся избежать вероятности сколов. Чтобы не допустить сдвига соединения в бок, одинарный зуб необходимо создавать вместе с шипом.

Врубку с двойным зубом выполняют для пологих кровель, когда угол между элементами соединения не превышает 35 градусов, ее выполняют одним из таких способов:

• два шипа;
• упор без шипа;
• упор, дополненный шипом;
• соединение по типу замка с двумя шипами и другие варианты.

Для обоих зубов глубина врезки обычно одинаковая. Но в ряде случаев первый дополненный шипом зуб врубают на 1/3 толщины балки, а второй – на 1/2.

При создании крыш встречается такой способ устройства стропил, когда соединяют стропильные ноги и деревянные потолочные балки перекрытия, но его используют редко. В данном случае в ноге вырезается зуб-упор так, что одна из его плоскостей ложится на плоский край балки, а другая плоскость упирается в запил, сделанный глубиной в 1/3 часть толщины балки. Для надежности помимо врубки выполняют дополнительное соединение при помощи хомутов, болтов, проволочных петель или полосок металла.

Крепление балок перекрытия к стенам из газобетона. Преимущества и недостатки по сравнению с плитами перекрытия

Деревянные балки могут похвастаться своей легкостью и простотой в установке. Бытует ошибочное мнение, что под легкие перекрытия из дерева не нужен армирующий слой. Это в корне не верно.
Важно! Для газобетонных стен в независимости от вида перекрытия всегда необходим армопояс!

В случае с деревянными перекрытиями его возведение распределит нагрузку от балок по всему периметру стен и предотвратит растрескивание газобетона от точечных нагрузок.

Плюсами деревянных балок являются:

1. Экологичность, так как дерево — это возобновляемый натуральный материал.
2. Небольшая масса.
3. Низкая теплопроводность по сравнению с бетонными конструкциями.
4. Невысокая цена по сравнению с другими видами перекрытий.
5. Большой ассортимент в выборе.
6. Простота установки балок.

Отрицательные стороны у древесины тоже имеются:

1. Недолговечность. Рано или поздно даже самые хорошие перекрытия могут начать гнить.
2. Малопрочность — дерево не сможет выдержать столько веса, сколько смогло бы перекрытие из бетона.
3. Горючесть (натуральные материалы легко воспламеняются).

Важно! Несмотря на такие значительные отрицательные качества, дерево все равно выбирают намного чаще, и вот почему: специальные составы для пропитки древесины смогут продлить срок службы, уберечь от гниения и воспламенения. А малая прочность искореняется благодаря использованию большего количества балок и уменьшения шага прокладки.

Теперь рассмотрим бетонные перекрытия и их недостатки:

1. Первым и наиболее существенные минусом является дороговизна перекрытия из бетона. Мало того, что сами перекрытия стоят недешево, для их установки и перевозки потребуется и специальная техника (кран). Так что и за установку придется выложить определенную денежную сумму. У деревянных перекрытий этот минус отсутствует — установку можно произвести самостоятельно. Если балки небольшие, то достаточно будет и двух-трех человек. Чем они тяжелее и массивнее, тем большее количество людей придется задействовать.
2. Высокий вес. Мы уже говорили, что для монтажа потребуется специальная техника. А ещё потребуется более дорогой фундамент.

Как крепить брус между собой. Как скрепить брус между собой?

Прежде чем приступить к возведению дома или бани из бруса своими руками нужно изучить теоретическую часть вопроса. А в частности, усвоить правила правильного крепления деревянного бруса. Дальше, больше, необходимо закрепить свои знания на практике. Получив определенные навыки, можно приступать к строительству дома сруба. А опыт придет во время выполнения работ. Если вы еще не знаете какое количество кубов пиломатериал вам нужно, рекомендуем вам воспользоваться

Скрепление бруса: инструмент

Соединение бруса не самое трудное и тяжелое занятие. Но подготовиться следует. Для этого потребуется:

Мерительный инструмент (рулетка, уголок столярный, уровень) и карандаш, с их помощью выполняется разметка образующих поверхностей крепления.

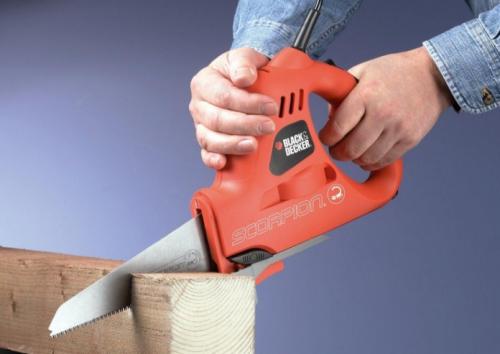

Пила, возможно, ручная электроножовка

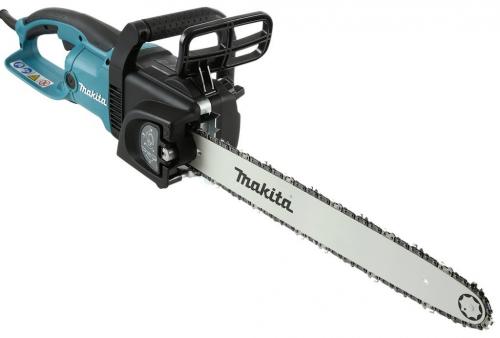

или цепная с электроприводом,

но лучше воспользоваться механизмом с бензиновым двигателем;

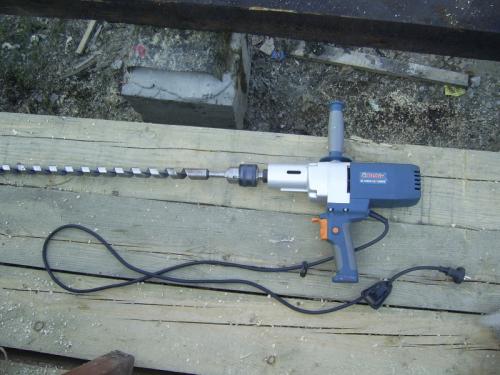

Молоток, дрель и шруповерт.

Способы углового соединения бруса

Теперь , когда все готово, определяемся в каких случаях, необходимо прибегнуть к соединению бруса. Таких моментов два:

1. при устройстве углов в будущем срубе;
2. при недостаточной длине приобретенного бруса.

А способы такого крепления самые разнообразные. Выбор того или иного метода крепления зависит конкретной ситуации и решения мастера. Стыкование бруса во многом отличается от соединения бревенчатых конструкций. Наше время современных технологий дедовские приемы крепления пиломатериалов постоянно совершенствуются. Наиболее популярны два способа фиксации: с остатком, и без.

Рассмотрим оба варианта.

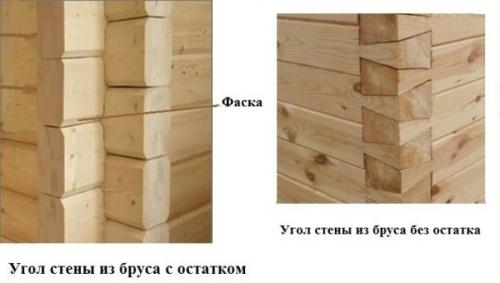

Соединение угла с остатком «в обло» или «в чашу»

Такой метод заключается в использовании замочных пазов. Они могут быть одно-, двух-, и четырёхсторонними.

Четырехсторонний паз

Односторонний паз получается в результате перпендикулярного надпила с верхней стороны бруса. Ширина, которого должна соответствовать поперечному сечению бруса.

Двухсторонний паз

Методика выпиливания двухстороннего паза предполагает пропил бруса с двух противоположных сторон верхней и нижней. Величина глубины пропила равняется четвертой части стороны перпендикулярного сечения. Этот способ дает качественное соединение, но требует высокой квалификации исполнителя.

Четырехсторонний паз

Название четырехстороннего паза, говорит само за себя. В этом случае пропилы осуществляются со всех сторон. Этот метод дает надежную фиксацию, срубы, изготовленные таким способом невероятно прочны. Наличие пазов упрощают монтаж венцов, их собирают, как конструктор Лего. Выполнять крепление таким методом под силу только профессионалам.

Соединения без остатка

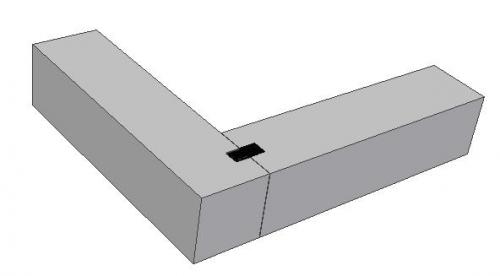

Встык

Самым элементарным по сложности является метод фиксации бруса встык. Заключается он в стыковке бруса друг к другу и креплении шипованными металлическими пластинками дальнейшей фиксацией при помощи саморезов. \В этом случае прочность и плотность такого соединения зависит от безупречности поверхностей бруса, а они редко бывают идеально ровными, и от квалифицированности исполнителя. Тщательная подгонка торцов совмещаемых настолько трудоемка, что даже не под силу профессионалам. Поэтому применение такого метода вряд ли будет уместно при строительстве жилого дома, зато он пригодится при строительстве подсобных помещений, где не важна герметичность углов.

Для жилых строений лучше использовать другие, более надежные способы крепления бруса.

Угловые соединения при помощи шпонок

Соединение на шпонке

1. Прочность такого скрепления достигается применением специального клина из твердых пород дерева, называемые шпонками.
2. Установка такой детали в паз бруса исключает сдвиги в стыках.
3. Обратите внимание, что прочность соединения обеспечивается разновидностью клина, который может быть продольным, поперечным и косым. Косой клин сложен в изготовлении, но следует отдать должное, он гарантирует максимальную прочность и теплопроводность угла.

Замок « в коренной шип»

Такое соединение считается самым эффективным в плане сохранения тепла. В народе бытует определение его, как «теплый угол»». Поэтому оно считается самым популярным при строительстве домов из бруса.

Нужно ли крепить балки перекрытия. Как правильно устанавливать балки перекрытия?

Происходит установка балок перекрытия обычно с помощью несущих стен. Каждый шаг делается на расстоянии не более одного метра и не менее 60 сантиметров. Ширину конструкции нужно высчитать, она должна превышать третью часть ширины пролетов. Посоветоваться по поводу расчетов перекрытия вы всегда можете со специалистами нашей компании . Они могут не только дать вам ценный совет, исходя из личного опыта, но и выполнить часть работы, если в этом будет надобность.

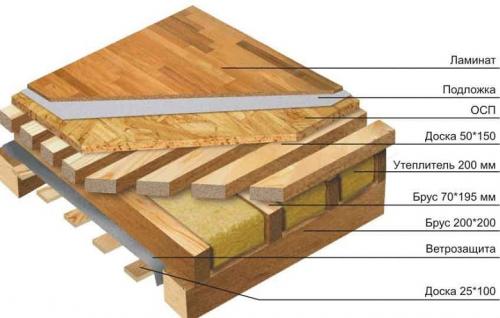

Установка деревянных балок перекрытия всегда начинается с сооружения и размещения наката. Для его создания обычно используют доски или щиты. Желательно, чтобы сечения были 40на40 или 50на50, тогда система будет надежной. Опытные специалисты над накатом еще насыпают песок, чтобы улучшить звукоизоляцию. Песок покрывается слоем хорошего утеплителя, а за ним уже идет деревянный настил.Те части конструкции, которые соприкасаются с наружными стенами, подвержены конденсату и могут разрушаться со временем. Поэтому их желательно обработать специальными средствами, которые можно приобрести в любом строительном магазине. Также для их защиты иногда используют рубероид, он тоже имеет отличные защитные свойства.

Установка балок перекрытия чаще всего проходит с помощью маячного способа. Это означает, что сначала устанавливаются крайние элементы конструкции, а потом уже промежуточные. Допускать на этом этапе строительства ошибки очень опасно, поэтому во время работы следует использовать уровень. Устанавливая каждый промежуточный элемент, выверяйте его, пользуясь шаблоном или рейкой. Чтобы выровнять нужные области, можно подкладывать просмоленные обрезки материала под торцевой конец. Торцы не рекомендуется подтесывать или подкладывать под них хрупкий материал.

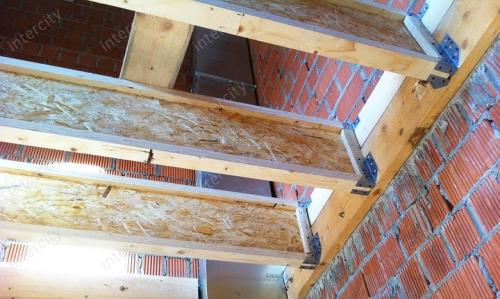

Профессионалы, которые часто выполняют этот вид строительных работ, советуют края балок немного не доводить до края, примерно не несколько сантиметров. Заделать гнезда можно с помощью монтажной пены или пенопласта. Между собой изделия скрепляются очень прочно. Для этого желательно использовать специально созданные для этой цели металлические крепления. Если вы работаете возле дымохода, имейте в виду, что между ним и ближайшей балкой должно быть не менее 38 сантиметров дистанции. Если это является острой необходимостью, это расстояние можно и сократить. В таком случае между деревянным материалом и дымоходом нужно установить асбестовый лист, который, как известно, не горит.

Если вы строите кирпичный дом , или здание из шлакобетона, и при этом пролет в здании превышает три метра, лучше использовать железобетонные балки. Монтировать их нужно с шагом примерно в 140 сантиметров и соединять с помощью арматуры. При длине пролетов до 6 м подойдет ребристая конструкция, которая обеспечит ровный потолок в доме. В такой конструкции дистанция между ее деталями находится в рамках 50-100 сантиметров.
