Как закрепить Автомат Без дин рейки на стене. Метод крепления электрического защитного автомата на панели
Всем хороши современные автоматы: и малогабаритные и широкая номенклатура. Но они рассчитаны на установку с помощью DIN-рейки.

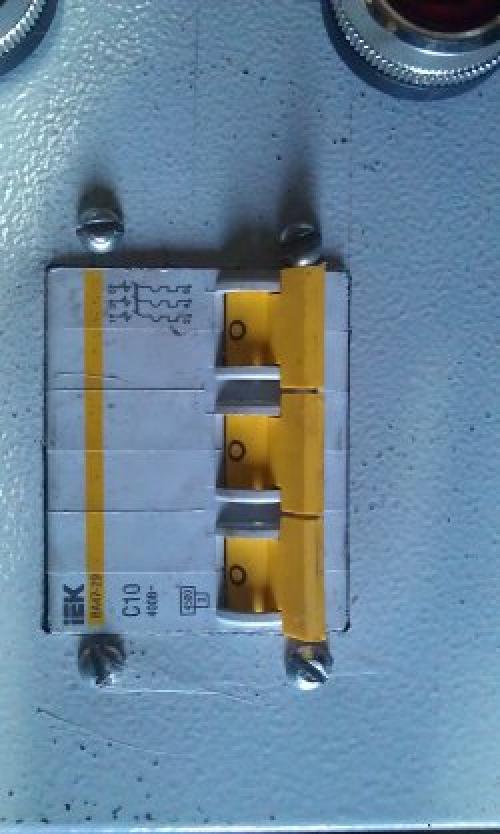

Бывает так, что автомат надо установить нестандартно, например на переднюю панель. Вот тут и начинаются трудности. Или требуются длинные шпильки, или те же рейки, но с креплением через втулки и т.п.

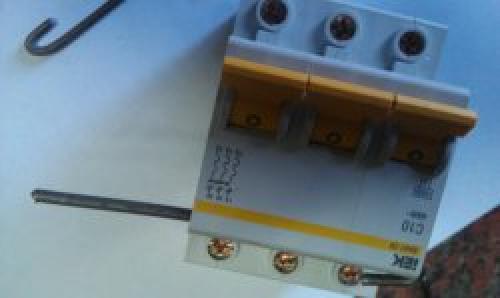

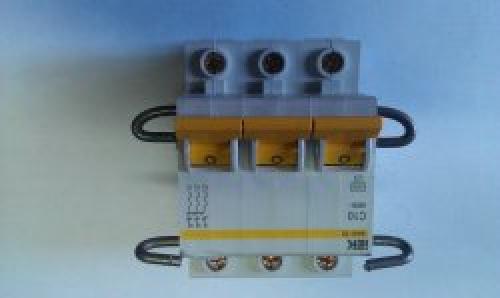

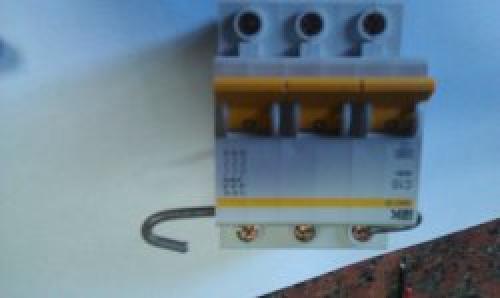

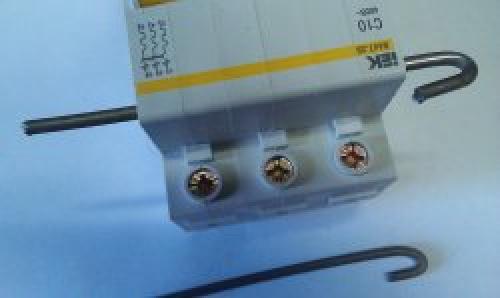

Я предлагаю более простой способ, все что требуется, так это стальная проволока диаметром 3 мм.

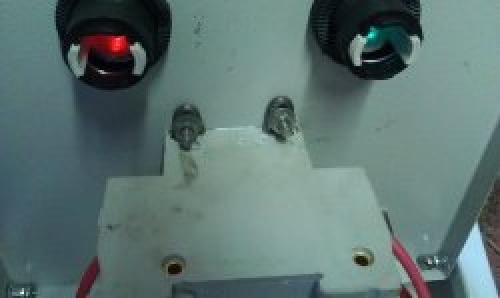

1 - стенка/дверка/панель; 2 - провода; 3 - наши ушки; 4 - автомат с боку
Камрад, рассмотри датагорские рекомендации
Полезные и проверенные железяки, можно брать
Опробовано в лаборатории редакции или читателями.
Трансформатор R-core 30Ватт 2 x 6V 9V 12V 15V 18V 24V 30V
Паяльная станция 80W SUGON T26, жала и ручки JBC!
Связанные вопросы и ответы:
1. Как правильно закрепить автомат без дин рейки на стене
Для закрепления автомата без дин рейки на стене необходимо использовать специальные крепежные элементы, такие как анкерные болты или саморезы с дюбелями. Важно выбрать крепежные элементы подходящего диаметра и длины, чтобы обеспечить надежное крепление автомата на стене. Рекомендуется также использовать уровень для того, чтобы правильно расположить автомат и избежать наклона при его установке. После закрепления автомата на стене необходимо проверить надежность крепления, потрясывая его с усилием, чтобы удостовериться, что автомат не шатается. Следует также убедиться, что крепежные элементы установлены в прочные точки стены, чтобы избежать падения автомата.
2. Как выбрать подходящий материал для закрепления автомата без дин рейки на стене
Для закрепления автомата без дин рейки на стене рекомендуется использовать крепежные элементы из прочных материалов, таких как сталь или специальные пластиковые композиты. Важно учитывать вес автомата и условия эксплуатации при выборе материала для крепления. Например, для тяжелых автоматов необходимо использовать более прочные крепежные элементы, чтобы обеспечить надежность крепления на стене. Также стоит учитывать особенности поверхности стены (бетон, гипсокартон и т.д.), чтобы подобрать подходящий материал для крепежа.
3. Как правильно расположить автомат без дин рейки на стене
Для правильного расположения автомата без дин рейки на стене необходимо выбрать удобное место, учитывая доступность для использования и безопасность. Рекомендуется устанавливать автомат на такой высоте, чтобы он был удобен в использовании и находился вне досягаемости для детей. Важно также учесть расстояние до электрических розеток и других устройств, чтобы обеспечить безопасность при эксплуатации автомата. При выборе места для установки автомата следует учитывать его вес и размеры, чтобы обеспечить надежное крепление на стене.
4. Как обеспечить безопасность при установке автомата без дин рейки на стене
Для обеспечения безопасности при установке автомата без дин рейки на стене необходимо соблюдать все правила по креплению и установке оборудования. Рекомендуется убедиться в надежности крепления крепежных элементов на стене и в отсутствии любых дефектов или повреждений. Во время установки автомата следует использовать защитное снаряжение, такое как перчатки и очки, чтобы избежать возможных травм. Важно также убедиться, что автомат установлен на стене надежно и не представляет опасности для окружающих.
5. Как проверить надежность крепления автомата без дин рейки на стене
Для проверки надежности крепления автомата без дин рейки на стене рекомендуется тщательно осмотреть крепежные элементы и убедиться в отсутствии любых повреждений или слабых мест. Следует также потрясти автомат с усилием, чтобы удостовериться, что он надежно закреплен на стене и не шатается. Важно проверить крепление несколько раз и удостовериться, что автомат установлен на стене прочно и безопасно. Если возникают сомнения в надежности крепления, следует обратиться к специалистам или профессионалам для проверки и исправления проблемы.
6. Какие инструменты нужны для закрепления автомата без дин рейки на стене
Для закрепления автомата без дин рейки на стене потребуются следующие инструменты: дрель с сверлом под размер крепежных элементов, отвертка для закручивания болтов или саморезов, уровень для правильного расположения автомата на стене, дюбели и анкерные болты или саморезы подходящего диаметра и длины. Также может потребоваться молоток для установки дюбелей в стену и защитное снаряжение для безопасной работы. Важно также иметь под рукой инструкцию по установке автомата без дин рейки на стене, чтобы следовать всем рекомендациям и правилам по креплению оборудования.
Как крепить автоматический выключатель. Монтаж автоматических выключателей
Как установить автоматический выключатель
Вступление
Прежде всего, напомню, что автоматические выключатели предназначены для защиты электропроводки электрических групповых цепей от перегрузки (аварийного нагрева) и сверхтоков (короткого замыкания). Обычно, автоматические выключатели устанавливаются в этажный щит или квартирный электрощиток. Простота установки автоматического выключателя позволяет устанавливать его как на этапе сборки электрощита, так и в уже смонтированный и установленный электрощит.
О креплении автоматического выключателя
Устройство автоматического выключателя современного типа в свою конструкцию включают скрытый механизм крепления. Но давайте вспомним, как они крепились раньше.

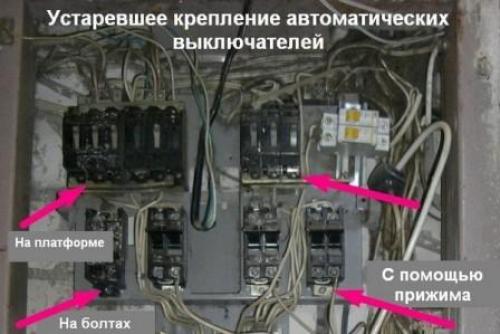

Автоматические выключатели старого образца, которые еще установлены во многих щитах, крепились на болты или скобы. Поэтому устанавливались, да и устанавливаются до сих пор, автоматы на специальные металлические панели при помощи держателей или прижимов.

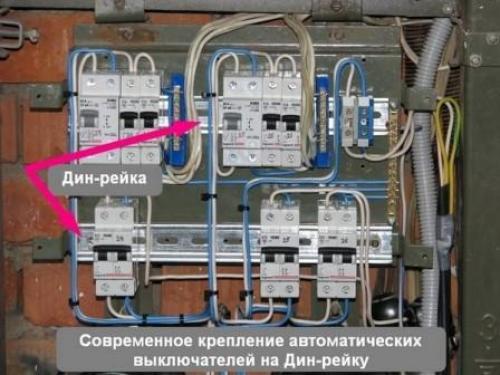

Для установки такого автомата, в металлической панели были просверлены отверстия с нарезанной резьбой. Чтобы установить дополнительный автомат, в панели сверлятся новые отверстия, и в них нарезается резьба. Технология, прямо сказать, не удобная. Все изменилось с появлением автоматических выключателей нового типа. Современная установка автоматического выключателя производится на Дин-рейку. Крепление автоматов защиты на Дин-рейку удобно и функционально.
Устройство крепления автоматических выключателей

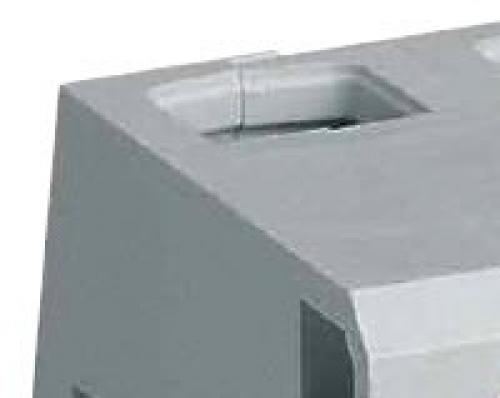

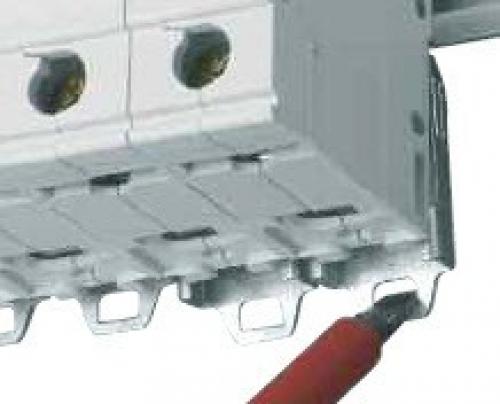

Устройство крепления автоматических выключателей встроено в корпус автомата. По сути, это оттягиваемая защелка. На фото она хорошо видна.
Установить автоматический выключатель — просто
Установку автоматического выключателя можно разделить на три части:
- Крепление Дин-рейки;
- Установка автоматического выключателя;
- Подключение автоматического выключателя.

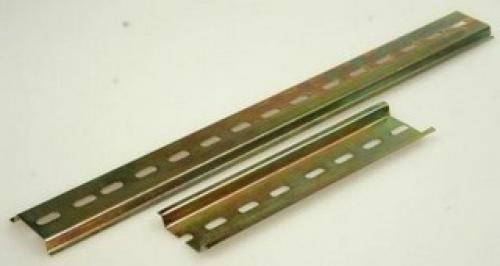

Крепление Дин-рейки

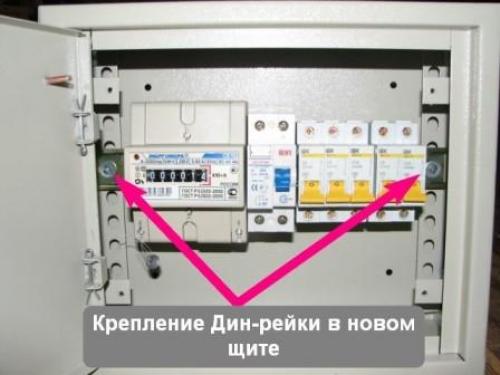

В новый электрощит или электрический бокс дин-рейка крепится на готовые места, при помощи саморезов или болтов.
Для установки Дин-рейки в старый этажный щит, нужно:
- В металлической платформе щита просверлить два отверстия;
- Нарезать в них резьбу;
- Закрепить Дин-рейку при помощи двух болтов.
Обычно в металлической платформе щита просверлено столько отверстий, что, как правило, можно обойтись без сверления новых отверстий.
В новых этажных щитах для крепления дин-реек уже установлены специальные перфорированные стойки, и крепление Дин-рейки не представляет сложностей.
Установка автоматического выключателя
После установки Дин-рейки переходим к установки автоматического выключателя.

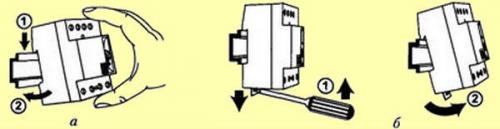

- Подготовьте автоматический выключатель и длинную отвертку;
- Оттяните защелки вниз и наденьте автоматический выключатель на дин-рейку;
- Отпустите защелку. Она должна зацепится за дин-рейку.
Трехфазный автомат защиты устанавливается аналогичным образом.
Подключение автоматического выключателя

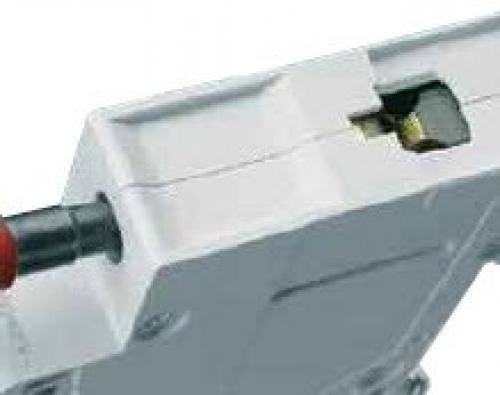

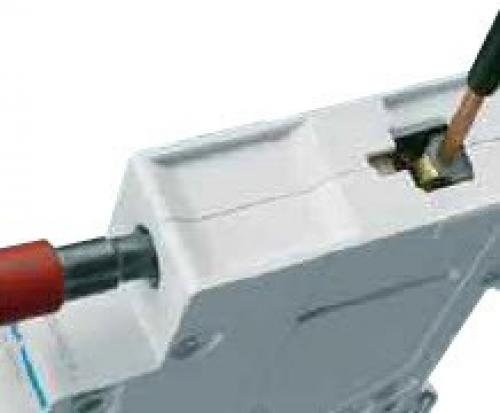

- Для подключения автоматического выключателя отверните винты верхнего и нижнего зажимов;
- Вставьте в зажимы, заранее защищенные провода;

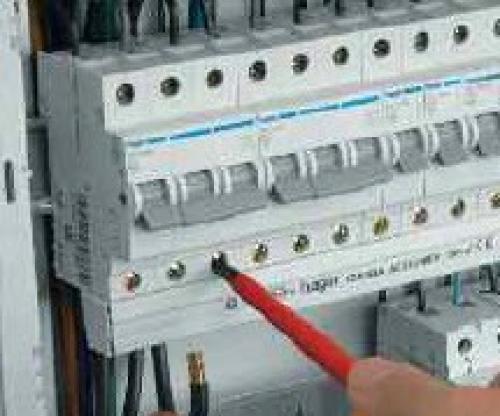

- Затяните зажимы, крепко, но без энтузиазма.

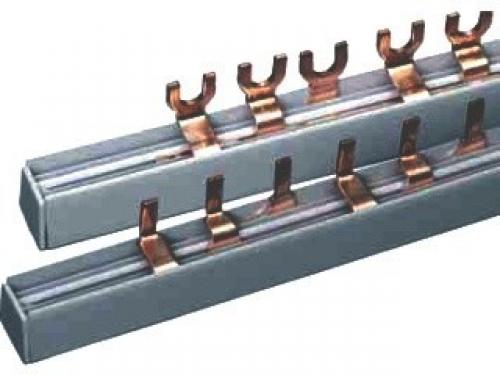

При установке рядов автоматов для соединения верхних контактов (контактов входа) лучше использовать специальные шины, которые профи называют «гребенки».
Как видите установить автоматический выключатель очень просто.
Как установить автоматический выключатель: пошаговый инструктаж по установке
Электрические щитки, расположенные на лестничных площадках многоквартирных домов, находятся под контролем электриков из управляющей компании. Однако, согласитесь, знать назначение электроустройств, заключенных в металлическом ящике, обязан каждый домашний мастер.
Предлагаем разобраться, как установить автоматический выключатель, если возникнет срочная необходимость. Мы подскажем вам, как устроен автомат и приведем рекомендации по выбору электромеханического устройства.
Эти знания помогут самостоятельно заменить прибор и предпринять меры в аварийной ситуации, когда автомат сработал.
Почему необходимы знания об электрике
Информации об электрических устройствах, известной со школьных уроков физики, для практического применения недостаточно.
Рядовой потребитель чаще сталкивается с автоматическими выключателями, так как именно они срабатывают в связи с сетевыми перегрузками. Недостаточно просто вернуть рычажок в привычное положение, нужно обязательно разобраться в причинах отключения, иначе в ближайшее время ситуация может повториться.
Нужно ли уметь самостоятельно менять автоматику? Рекомендуем для начала изучить теорию, а при первом же отключении – и практику.
Автоматические выключатели предназначены для защиты электропроводки электрических групповых цепей от перегрузки (аварийного нагрева) и сверхтоков (короткого замыкания).
Обычно, автоматические выключатели устанавливаются в этажный щит или квартирный электрощиток. Простота установки автоматического выключателя позволяет устанавливать его как на этапе сборки электрощита, так и в уже смонтированный и установленный электрощит.
Устройство автоматического выключателя
Устройство автоматического выключателя современного типа в свою конструкцию включают скрытый механизм крепления.
Но давайте вспомним, как они крепились раньше.
Автоматические выключатели старого образца
Автоматические выключатели старого образца, которые еще установлены во многих щитах, крепились на болты или скобы.
Therefore, устанавливались, да и устанавливаются до сих пор, автоматы на специальные металлические панели при помощи держателей или прижимов.
Для установки такого автомата, в металлической панели были просверлены отверстия с нарезанной резьбой.
Чтобы установить дополнительный автомат, в панели сверлятся новые отверстия, и в них нарезается резьба.
Технология, прямо сказать, не удобная.
Современная установка автоматического выключателя
Все изменилось с появлением автоматических выключателей нового типа.
Современная установка автоматического выключателя производится на Дин-рейку.
Крепление автоматов защиты на Дин-рейку удобно и функционально.
Устройство крепления автоматических выключателей
Устройство крепления автоматических выключателей встроено в корпус автомата.
По сути, это оттягиваемая защелка.
