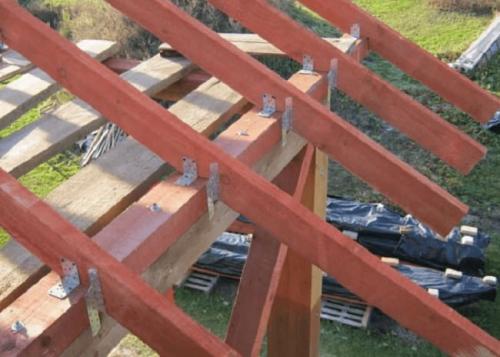

Крепление стропила к балке перекрытия на скобах. Главные соединительные узлы

Крепление стропила к балке перекрытия на скобах. Главные соединительные узлы

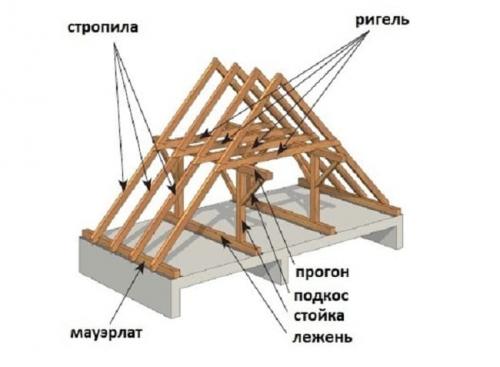

Главными узлами стропильной системы выступают:
— стропильная ферма — соединение стропильной пары, растяжки, а также стоек и раскосов;
— коньковый узел — совмещение двух противоположных стропил;
— звено из мауэрлата и опирающегося на него стропила;
— модуль, включающий в себя прогон, стойку и лежень;
— соединение стропила с подкосом и стойкой.

Наиболее сложное звено каркаса кровли — это стропильная ферма, которая отличается тем, что собирается на земле, а потом переправляется на кровлю, поскольку только так получается удачно подогнать одну деревянную деталь под другую. Стропильная ферма состоит как минимум из трёх элементов — помимо главных элементов — двух противоположных стропил и растяжки, включает дополнительные фрагменты — стойки и раскосы, уменьшающие давление конструкции на стены и создаётся при помощи различных типов врубок практически без применения металлических крепёжных приспособлений.

Коньковый узел тоже имеет несколько особенностей —   он образуется в результате соединения двух противоположных стропил за счёт специальных срезов или выемок. Для создания конькового узла существует множество методов и фиксируется посредством металлических планок, болтов или гвоздей.

Соединение стропил и мауэрлата происходит за счёт вырубки в каждой стропильной ноге, соответствующей форме элемента, служащего для неё опорой. Стропила закрепляют на мауэрлате, чтобы они не смещались в сторону, а усиление связи стропил и мауэрлата достигается посредством крепления металлических уголков, строительных скоб, гвоздей или болтов.

Модуль из прогона, стойки и лежня формируют, вбивая в места их соединений строительные скобы, стальные нагели или накладки из полос стали.Узел из лежня, стойки и прогона позволяет разделить нагрузку между внешними и внутренними стенами здания. Подкосы, стойки и стропила собирают в единый модуль, создавая вырубки. Чтобы их соединение не было слабым, применяют строительные скобы.

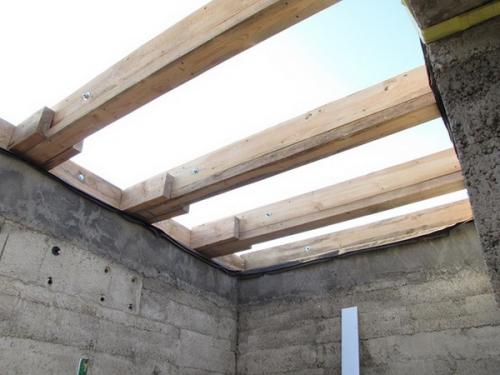

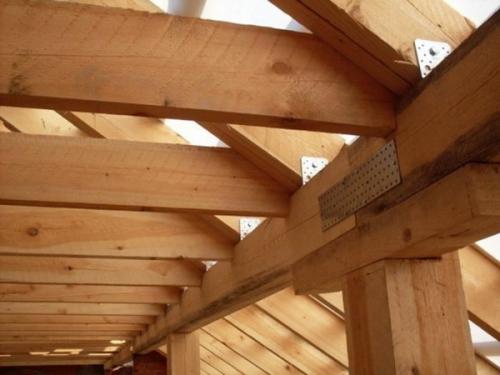

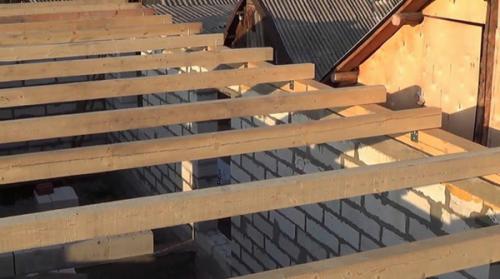

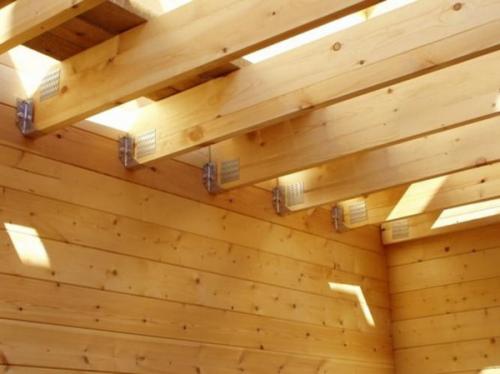

Мауэрлат и балки перекрытия на одном армопоясе. Крепление балок крыши к мауэрлату

На стенах железобетонных домов для крепления балок крыши обычно делают уступ, который ограничивают армопоясом по внешней стороне. Это позволяет жестко зафиксировать балки и сделать невозможным их сдвиг, когда конструкция уже связана в единое целое.

Для крепления балок на крыше домов из штучных материалов — кирпича, ракушечника, газоблока, пеноблока — поверх стен сначала нужно уложить мауэрлат. В большинстве случаев его делают из деревянного бруса 150×150 мм или 200×200 мм, для небольших домов и подсобных построек можно использовать брус 100×100 мм. Он нужен, чтобы заменить точечную нагрузку от балок на распределенную по всей поверхности стены.

На мауэрлате балки закрепляются тремя способами.

В этом случае балка перекрытия просто укладывается поверх мауэрлата и фиксируется на нем скобами, перфорированными уголками или шпилькой. Независимо от вида основного крепления балки почти всегда для надежности дополнительно прибивают двумя гвоздями наискось.

Запил нужен, чтобы защитить балки от сдвига. Как правило, такой способ крепления используют для асимметричных крыш, поскольку в этом случае нагрузка от стропил направлена от стены. Если речь об обычной двухскатной крыше, в пропиле нет необходимости — балка будет работать как затяжка, а усилие на сдвиг от противолежащих стропильных ног будет компенсироваться.

Запил для крепления балок крыши к мауэрлату нужен небольшой — до 20 мм глубиной. Этого достаточно, чтобы надежно зафиксировать доску. Но учитывайте, что пропиливают паз именно в балке. Ослаблять мауэрлат даже небольшим запилом категорически нельзя — это может привести к его растрескиванию и последующему разрушению под нагрузкой.

Установленные с запилом балки закрепляются перфорированными уголками или скобами. Гвозди для их дополнительной фиксации обычно не нужны.

Довольно редкий способ крепления для балок крыши. В основном он используется при монтаже досок перекрытия, которые не несут никакой нагрузки, кроме веса пола и предметов на нем. То есть когда балки используются только для перекрытия, а не для того, чтобы опирать на них стропила и другие элементы кровли.

При таком способе установки балок используется специальный крепеж — держатель-наконечник или подвес. Это П-образный перфорированный уголок, на который балки подвешивают к стене.

В крайнем случае, когда нет другого выбора, крепление «торец-пласть» применяют и для нагруженных конструкций. Например, при монтаже стропильных систем сложных крыш или при устройстве плоских кровель. Но в этом случае для крепления балок на крыше используют деревянные накладки, шпильки или держатели, усиленные перфорированной лентой либо проволокой.

Соединение стропил с балкой. Как установить стропильные ноги на балки перекрытия?

Как только балки перекрытия будут готовы к установке на них стропил, приступайте к изготовлению всей остальной конструкции и соединению стропил с балками.

Для соединения стропильной ноги с балкой ее конец обрезают под нужным углом, либо делают более сложную врубку на шипы. Давайте рассмотрим оба таких варианта.

Можно обойтись без врубки, если задействовать потом крепежные элементы – это нормальное решение. Итак, чтобы сделать простой срез на стропилах, изготовьте шаблон:

• Шаг 1. Возьмите строительный угольник и приложите его к доске.
• Шаг 2. Отметьте место реза на верхушке стропила.
• Шаг 3. При помощи столярного транспортира нарисуйте параллельную линию первому пилу поперек стропила. Эта линия поможет вам определить линию от веса на краю здания.

Вот как это выглядит на практике:

Изготовить такие стропила намного проще, чем для врубки. Главное – правильно определить угол наклона крыши и правильное место будущего среза:

В итоге в жизни такая конструкции выглядит вот так у двускатной крыши:

Сама конфигурация крепления больше зависит от угла наклона ската. Например, для крыши с крутыми скатами, где снеговая нагрузка – небольшая,  вы можете применить крепление с одинарным зубом. При методе одинарного зуба часто изготавливают дополнительные шипы, который помогают стропилам не двигаться под нагрузками. А под такой шип уже нужно будет гнездо в балке.

Но, наверняка вы знаете, что любые такие места способны ослабить балку, а поэтому их глубина должна быть не более чем 1/4 толщина балки и не ближе, чем на 20 см от края балки (чтобы не образовался скол).

А вот если у вас крыша с уклоном менее 35 градусов, тогда есть смысл использовать двойной зуб, ведь такое крепление позволяет достичь высокой прочности узлов. Как и в предыдущем варианте, вы можете дополнить двумя шипами.

Балки перекрытия для крыши. Каркас плоской кровли на деревянном основании

Каркасом описываемых кровель являются деревянные балки, уложенные по типу межэтажного перекрытия. Могут использоваться полноразмерные деревянные пиломатериалы или составные из нескольких элементов (клееные). Часто балки выполняют из досок сечением 100х150 мм.

Балки укладывают с опорой на стены, аналогично межэтажным перекрытиям. Если постройка деревянная или каркасная, то балки опирают на верхний венец бревен или верхнюю обвязку. Если кирпичная или блоковая – то на предварительно закрепленный мауэрлат. В качестве мауэрлата обычно используют брус сечением 150х150 мм или 150х100 мм. Его монтируют на верхнем поясе стен с помощью анкеров или шпилек. Для защиты деревянного мауэрлата от материала стен, между ними прокладывают 1-2 слоя гидроизоляции (рубероида).

На балках делают выпилы под мауэрлат, укладывают их и закрепляют с помощью металлических уголков или гвоздей. Шаг между балок выдерживают 50-120 мм (в зависимости от рассчитанной нагрузки).

При монтаже балок важно обеспечить уклон кровли 1-6°. Несмотря на то, что кровлю называют плоской, абсолютно горизонтальной она не является. Небольшой уклон необходим, чтобы обеспечить перемещение воды к водостоку и таким образом предотвратить ее застаивание.

Создать требуемый уклон можно следующими способами:

1. Сразу уложить балки с нужным уклоном. Тогда, если под крышей в помещении предполагается устройство горизонтального потолка, его делают подвесным или нашивают на горизонтальную обрешетку.
2. Балки уложить горизонтально, а для выдержки требуемого угла прибить к ним разновысотные деревянные накладки.
3. Балки уложить горизонтально, а угол сформировать за счет разной толщины теплоизоляции, уложенной поверх каркаса.
4. Использовать балки с неравным припуском по высоте.

Чаще всего используют первый вариант, то есть сразу укладывают балки с уклоном. Самый простой способ сделать это – закрепить вдоль верха несущей стены прочный прогон из бруса или доски, который приподнимет каркас (балки) с одной стороны. Вместо поперечного прогона можно также установить короткие радиальные балки, идущие от центральной сдвоенной диагональной балки.

Крепление балок перекрытия к стенам. Особенности процесса

Качественно укрепленная основа перекрытия – залог долговечности эксплуатации помещения, где установлены балки. Здесь имеет огромное значение крепеж и техническая составляющая монтажа (особые способы крепления + правила выполнения работ).

Элементы балочного крепежа выполняют из качественной стали или алюминия, они представлены уголками, анкерами, стальными пластинами, навесами, лагами, винтами, шурупами, гайками, стержнями. Также для некоторых типов балок, например, деревянных, используют специальную технику врубки и врезки. Встречаются также смешанные способы крепления изделий.

Независимо от использованной техники и материалов, на который крепятся балки, они всегда соединяются со стеной по типу плавающей системы. Главное при работе с ними – это качество монтажа, так как он влияет на надежность перекрытий и поддержку всей потолочной и кровельной конструкции.

При этом, в процессе самого монтажа используются следующие типы балочных конструкций :

• двутавровые ;
• швеллерные;
• ЖБ, с длинными армированными прутьями внутри ;
• деревянные.

Знать особенности крепления балок перекрытия к разным поверхностям важно потому, что это позволит правильно подобрать элементы крепежа, рассчитать нагрузку, которую будут выдерживать опоры. Одновременно надежно закрепятся каркасы для кровли и чердака, и не возникнет никаких проблем с обустройством гидроизоляции, пароизоляции и утепления, так как поверхность с балками будет готова.

Способ присоединения балочных изделий зависит во многом от типа используемой постройки . Так, например, некоторые дома каркасного типа и СИП-панелей уже имеют установленные балки, и крепятся наглухо еще в условиях производства. В стандартных постройках (кирпичных, монолитных, бетонных) балки ставят вслед за образованием армированного пояса.

В строительстве для перекрытий используют чаще стандартные балки, представленные разрезом сечения 150 x 150 (мм) или 200 x 200 (мм), но могут быть и другие габариты, которые создаются при индивидуальных заказах в условиях производства.

Все работы, связанные с балочными креплениями, изготовлением и монтажом самих балок, основаны на применении основных технических нормативов:

1. ГОСТ 27017-86 — изделия для крепежа.
2. ГОСТ 4981-87 — деревянные балки.
3. ГОСТ 19425-74 и ГОСТ Р 58966-2020 — металлические балки (двутавровые и стальные).
4. ГОСТ 20372-2015 и ГОСТ 20372-90 — ЖБ-балки.

Нормативы дают отсылки ко всем возможным положениям и нормам, которых нужно придерживаться на всех этапах подготовки и работы. Все они гарантируют в итоге получение крепкой надежной постройки, с укрепленным каркасом чердака и кровли.

Важные особенности, характеризующие балки, связаны не только с типом здания, но и с составом материала, из которых их изготавливают:

• Деревянный брус , выполненный чаще всего из бревен, может использоваться в различных домах, в том числе, газобетонных и пеноблочных.

  Но их всегда крепят к стенам, с условием обустройства продольного люфта.

  Деревянные брусья не оказывают дополнительной нагрузки на фундамент, работать с ними легко и быстро. Также, они доступны по стоимости.

  Современные балки тщательно пропитываются антисептическими и полимерными средствами, которые делают их более устойчивыми к атмосферным перепадам. Но, несмотря на это, концы балок и их поверхность, при обустройстве слоев чердачных перекрытий, рекомендуется оборачивать гидроизоляцией и пароизоляцией (холодные чердаки), для продления сроков эксплуатации.

• Металлические балки для перекрытий – это двутавровые изделия, в разрезе сечения, напоминающие букву «Н». Изготавливается данная группа из высококачественных марок стали. Двутавры отличаются прочностью, крепостью, выдерживают большие нагрузки и не склонны к деформации.

  Единственный их минус – большой вес. Поэтому их чаще всего используют для монолитных и кирпичных строений, а укладывают при помощи подъемных механизмов.

• ЖБ-балки подходят для панельных домов, которые представлены таким же составом (железобетонным), как и панели (бетон + армировка). Больше всего они востребованы для многоэтажек.

  Они отличаются прочностью, долговечностью, равномерным распределением нагрузки. Их можно заказать не только стандартной, но и нужной (индивидуальной) длины. В условиях предприятия их формируют из прочных марок цемента и армированных прутьев от 12-15 (м).

  Крепление балок перекрытия к стенам: особенности процесса

  Качественно укрепленная основа перекрытия – залог долговечности эксплуатации помещения, где установлены балки. Здесь имеет огромное значение крепеж и техническая составляющая монтажа (особые способы крепления + правила выполнения работ).

  Материалы и элементы крепежа

  Элементы балочного крепежа выполняют из качественной стали или алюминия, они представлены:

  • Углоками
  • Анкерами
  • Стальными пластинами
  • Навесами
  • Лагами
  • Винтами
  • Шурупами
  • Гайками
  • Стержнями

  Также для некоторых типов балок, например, деревянных, используют специальную технику врубки и врезки. Встречаются также смешанные способы крепления изделий.

  Типы крепления

  Независимо от использованной техники и материалов, на которые крепятся балки, они всегда соединяются со стеной по типу плавающей системы. Главное при работе с ними – это качество монтажа, так как он влияет на надежность перекрытий и поддержку всей потолочной и кровельной конструкции.

  Типы балочных конструкций

  При этом, в процессе самого монтажа используются следующие типы балочных конструкций:

  • Плавающие системы
  • Системы с использованием анкеров
  • Системы с использованием стальных пластин
  • Системы с использованием винтов
  • Системы с использованием шурупов

  Выбор элементов крепежа

  Знать особенности крепления балок перекрытия к разным поверхностям важно потому, что это позволит правильно подобрать элементы крепежа, рассчитать нагрузку, которую будут выдерживать опоры. Одновременно надежно закрепятся каркасы для кровли и чердака, и не возникнет никаких проблем с обустройством гидроизоляции, пароизоляции и утепления, так как поверхность с балками будет готова.

  Габариты балок

  В строительстве для перекрытий используют чаще стандартные балки, представленные разрезом сечения 150 x 150 (мм) или 200 x 200 (мм), но могут быть и другие габариты, которые создаются при индивидуальных заказах в условиях производства.

Источник: https://balki-v-interere.postroivsesam.info/novosti/krepezh-balki-k-stene-soedinenie-balok-so-stropilami

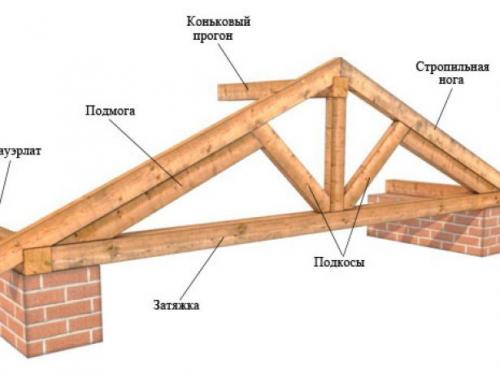

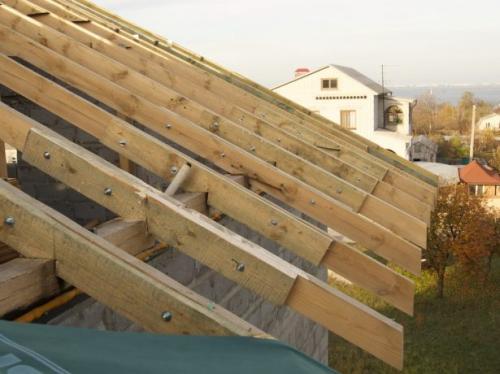

Крепление балок перекрытия к мауэрлату. Основные элементы стропильной системы

Деревянный каркас крыши собирается из таких частей, как:

• мауэрлат — своеобразное основание под элементы кровли, прикрепляемое по всему периметру здания к верхней кромке наружных стен, чтобы рассредоточить давление кровельного пирога;



  Мауэрлат служит основанием для каркаса кровли

• стропильные ноги — незаменимые детали деревянного костяка крыши, определяющие угол наклона скатов и вид верхней части дома;
• коньковый прогон — брус, зафиксированный в горизонтальном положении и, словно позвоночник, соединяющий все стропила каркаса кровли в их верхней части;

  Коньковый прогон располагается ровно посередине здания

• боковой прогон — горизонтальный брус, который отличается от конькового прогона тем, что закрепляется в середине стропильных ног каждого ската крыши;
• затяжка — распорка, объединяющая два противоположных стропила, чтобы они не разъезжались;



  Затяжка и подкосы необходимы для правильного распределения нагрузки на мауэрлат

• стойки — вертикальные элементы каркаса, размещённые под коньковым и боковыми прогонами с целью поддержки стропил и конькового бруса, а ещё, если есть необходимость, подставленные под среднюю часть стропильных ног;

  Стойки могут поддерживать не только конёк кровли, но и стропила

• подкосы — детали, упирающиеся в лежень, за счёт чего стропильные ноги становятся более устойчивыми;
• лежень — брус, размещённый на верхней кромке внутренней стены здания параллельно коньку и служащий площадкой для крепления стоек и подкосов;

  Лежень располагается на внутренней стене параллельно брусу мауэрлата

• конёк кровли — область совмещения двух скатов, вдоль которой устанавливается сплошная обрешётка, необходимая для упрочнения описываемой части крыши;



  Конёк образуется в самой высокой зоне стропильной системы

• кобылки — элементы, используемые при обустройстве свеса, когда стропильные ноги недостаточно длинные;



  Кобылки удлиняют стропильные ноги

• свес крыши — зона деревянного каркаса, оберегающая стены дома от контакта с большим количеством атмосферных осадков;



  Карнизный свес сооружается, чтобы защитить стены от дождя

• обрешётка — брусья или доски, прибиваемые перпендикулярно стропилам и служащие платформой для крепления кровельных материалов.



Источник: https://balki-v-interere.postroivsesam.info/stati/kak-polozhit-balki-perekrytiya-na-gazobeton-preimushchestva-i-nedostatki-po-sravneniyu-s

Крепление стропил к балкам односкатной крыши. Советы и рекомендации

Рассмотрим основные советы при установке односкатной крыши:

При проектировании зданий следует смотреть на то, чтобы нижняя часть конструкции была расположена из подветренной стороны.
Необходимо использовать стропила, которые соответствуют балкам, должен получится прямоугольный треугольник из балок.
В качестве опоры для обрешетки используется стропильная нога.
Для хорошей укладки используют твердую и ровную поверхность. Оптимальный угол – 25 градусов.
Обязательно проводится расчет односкатной крыши

Данный этап проектирования здания следует доверить специалистам, поскольку важно контролировать правильность замеров. При этом учитываются параметры ската, высоту и длину стропильных ног, которые устанавливаются на расстоянии 0,6-1 м.л.

Итак, подведем итоги. Конструкция односкатной крыши простая в исполнении. Она имеет много плюсов: во-первых, она стоит недорого, выглядит оригинально, обустройство такой конструкции будет стоить недорого. После возведения такой крыши возможно перестроить одноэтажный дом в двухэтажный. Материалы расходуются минимально. Односкатные крыши простые и функциональные, единственное – возникают сложности при уборке мусора сверху конструкции. Большинство односкатных крыш выдерживают сильные нагрузки, высокие температурные режимы.

В строительстве односкатной крыши наиболее привлекает возведение конструкции в кратчайшие сроки, а также низкая стоимость. В качестве материалов используются профнастил, металлочерепица, керамика и другие. Можно обустроить гараж, беседку с такой крышей.

Проекты домов с такой крышей разрабатываются на дому, могут быть спроектированы группой инженеров. Учитывайте особенности конструкции, соблюдайте технологию постройки.

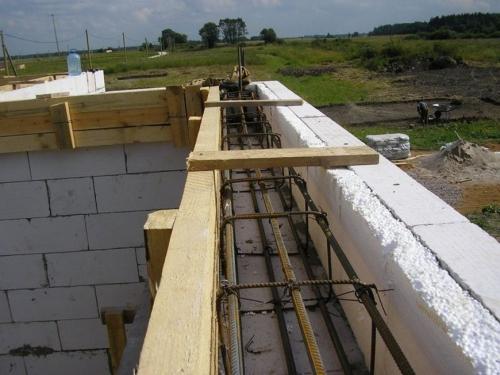

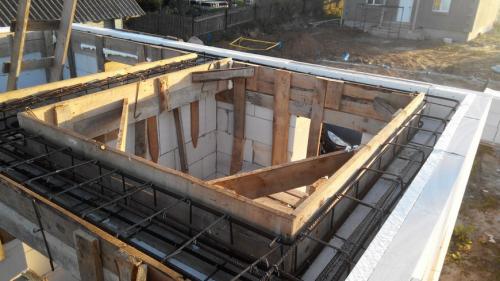

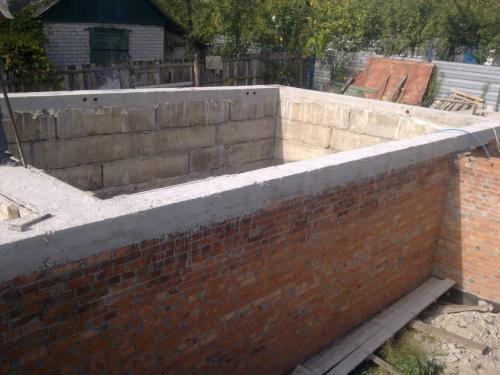

Крепление балок перекрытия к армопоясу. Устройство, виды и особенности изготовления армированного укрепляющего пояса для балок перекрытия

Армопояс для деревянных балочных перекрытий является монолитной железобетонной лентой — это основной элемент усиления и упрочнения разных уровней строящегося здания. Ее укладывают в разных местах, например, заливку армированных поясов делают внутри фундамента, под плитами перекрытия или в опорных балках стропил ( мауэрлатов) .

Существует много разновидностей армированных поясов, и их применение предусмотрено для каждой части строительной конструкции. В большинстве случаев подобный элемент является необходимостью — железобетон является гарантом прочности стен, кровли и других частей здания.

Важно! При наличии под строящимся зданием слабых почвогрунтов, таких как суглинок, песок, ракушечник, использование армопояса необходимо вне зависимости от типа воздвигаемого сооружения.

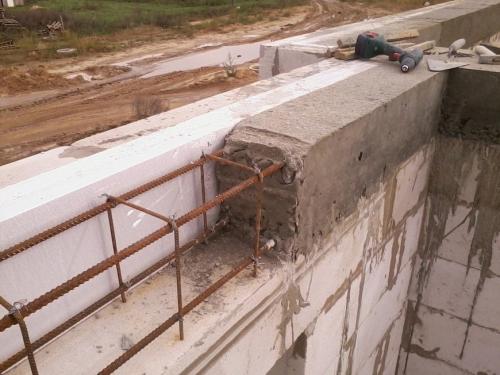

Армированный пояс — что это и из чего состоит

Армопояс для газобетона и других материалов, из которых возводят здания, представлен основными функциями:

• упрочнение и повышение жёсткости строений из газобетона и других стройматериалов;
• защита стен и фундамента от растрескивания, которое часто происходит из-за пучения почвы на морозе или неравномерной осадки;
• упрочняет опирание плит перекрытия на относительно хрупкую основу;
• повышает крепление балок перекрытия к стенам из газобетона, пенобетона и остальных лёгких материалов.

Железобетон считался и остается главным материалом, который лучше всего упрочняет стены, повышая их жесткость и устойчивость. Для маленьких строений используют кирпичные пояса, но для большинства зданий профессиональные строители отдают предпочтение железобетонному армопоясу.

Разновидности и особенности армированных поясов

Из основных видов данной конструкции выделяют следующие:

• подфундаментные пояса или ростверки, в том числе свайные;
• цокольные, располагающиеся между стенами и фундаментом;

• межэтажные, находящиеся верхней части стен, на которые предусмотрена укладка балок перекрытия или плит;
• разгрузочные под крышей для крепления мауэрлата.

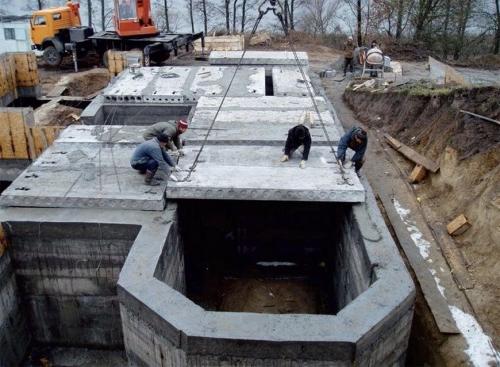

Ростверк. Это нижний армированный ярус, который чаще всего находится под землёй. Он считается опорой для стен ленточного фундамента. Свайный ростверк предназначен для связки свай или столбов фундамента и обычно выполняет функцию цоколя.

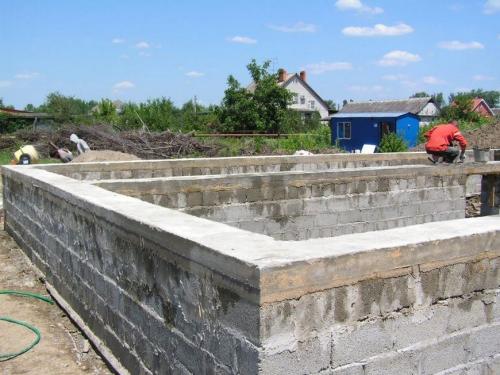

Цокольный. Его возводят после укрепления ростверка и постройки ленточного фундамента. Он необходим даже в том случае, когда ленточные стены находятся на одном уровне с землёй.

На заметку!  Есть мнение, что если подфундаментный пояс сделан качественно — цокольный пояс не нужен. Как правило, на практике чаще всего возводят оба армопояса.

Межэтажный. Данную разновидность укрепления строения называют разгрузочной. Межэтажные пояса берут на себя нагрузку от плит и балок перекрытия и равномерно распределяют на стены дома. Кроме того, он выравнивает плоскость коробки, защищая ее от осевых нагрузок.

Мауэрлат. Нужен ли армопояс под крышу? Казалось бы, деревянные балки не продавят стены из газобетона или пеноблоков. Но, железобетонное усиление всё-таки нужно, и именно для блочных строений, поскольку анкерные крепления в них прочно не закрепить. Соответственно, при сильном ветре крышу может попросту сорвать.

Когда необходим армированный пояс из железобетона

Усиление стен армопоясом используется не для всех зданий. Например, армопояс не нужен, в таких случаях:

• фундамент построен на очень прочном грунте — крупнообломочных, скальном и других подобных разновидностях;
• здание относительно небольшое, и стены из кирпича;
• в одноэтажном строении под балки перекрытия из дерева.

В железобетонном усилении жесткости строения есть необходимость, если:

• под строением залегает рыхлый слабый грунт;
• стены дома возводят из газобетона, керамзитных и ячеечных блочных элементов;
• для сложных конструкций многоэтажных зданий.

Основное преимущество и функциональная особенность армированных поясов заключается в равномерном распределении нагрузки плит или балок перекрытия на легкую блочную основу.

На заметку!  Железобетонное армирование не нужно при постройке зданий из арболитовых блочных материалов, где толщина стены превышает 30-сантиметровый показатель.
