Крепление дин рейки в шкафу. G-образная
Крепление дин рейки в шкафу. G-образная
Менее востребованный вид рейки. Применение не отличается от С-образной.
- Размеры реек соответствуют ГОС стандарту. Стандарты следующие:
- Ω-образная рейка, которая имеет название ТН-35, может быть так же разных размеров:
- Длина реек может быть различной, чаще всего его зависит от производителей. Длина может начинаться от 7 см до 200см. Подобную рейку можно применить в установке щитка от 4 до 96 модулей.
DIN-рейки по способу литья распределяются на два вида. Рейки, которые выполненные сплошным литьем. Установка подобной рейки немного трудозатратно в отличие от второго вида, но такая рейка выдерживает больше нагрузки, способно выдержать множество креплений автоматов в шкафу.

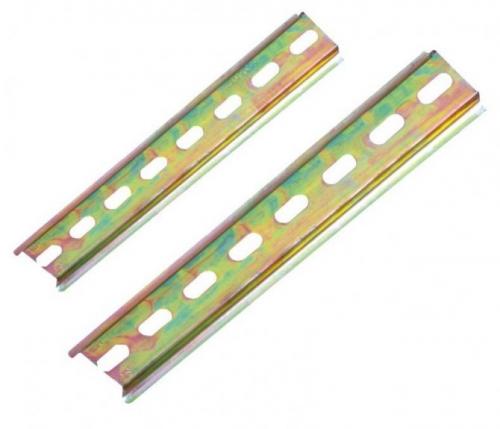

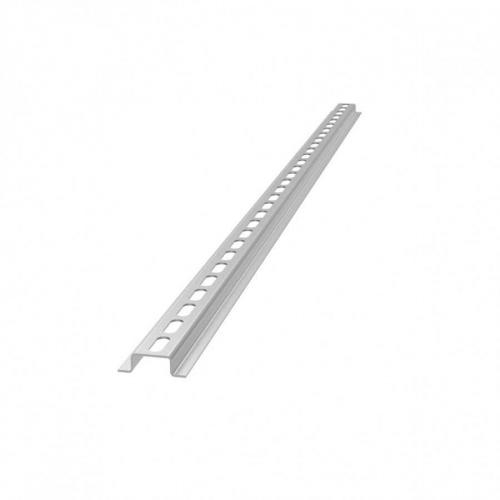

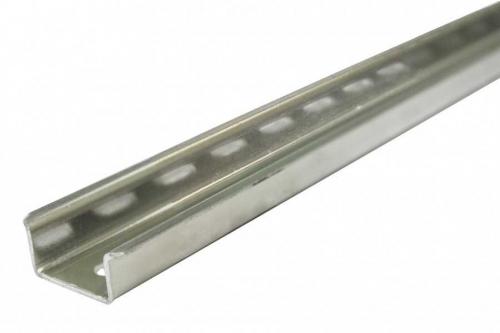

Второй вид реек предусматривает отверстия, которые значительно упрощают способ крепления рейки к поверхности. Достаточно вкрутить шуруп в отверстие, расстояние между отверстиями составляет 1-1,5см. Таким образом можно надежно закрепить ее на поверхности. Но за счет наличия отверстий рейка становится менее прочной.
Изготавливают DIN-рейки из алюминия и нержавеющей стали. Для установки электроприборов используют рейки из нержавеющего метала.
Для определенных случаев, в продаже имеются рейки улучшенной прочности и глубины. Применение их зависит от места и случая работ.
На полках строительных магазинов есть различные марки реек. Наиболее популярные, отличающиеся своим качеством и ценовой категорией можно выделить следующих производителей: ABB, IEK и ДКС. Вы сможете найти подходящие по качеству и по цене товар.
Крепление дин-рейки к монтажной панели. Уро. Вставка DIN-реек и кабельных каналов на монтажную панель

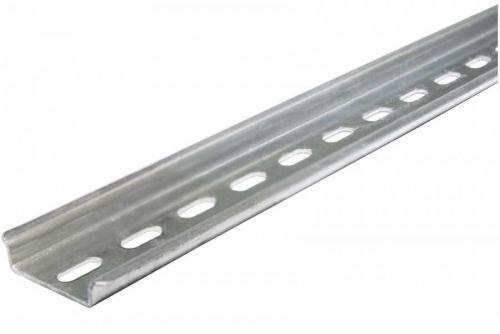

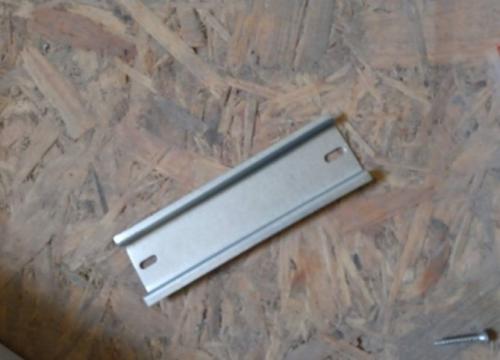

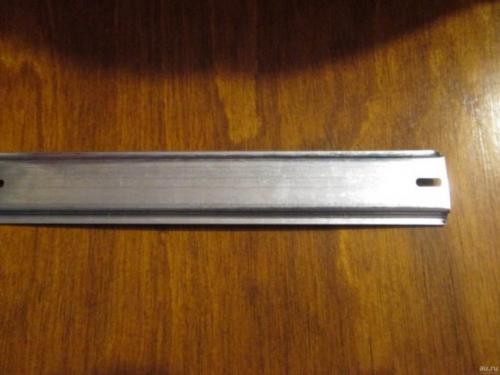

Фото din рейки наглядно дает понять, что собой она представляет элементарную монтажную планку – профилированную металлическую полосу, литую или со специально сделанными отверстиями для фиксации на поверхности.
Названием планки стала аббревиатура разработчика полезного приспособления – Институт Стандартизации Германии или Deutsches Inctitut for Normung – сокращенно “DIN”. Существуют и другие вариации наименования: рейка, планка, рельса, шина и профиль.
Сейчас монтажные пластины настолько популярны, что практически все электротехническое оборудование еще на этапе производства оснащается специальными зажимами для крепления на дин, значительно облегчая труд электриков.
Установка дин-рейки

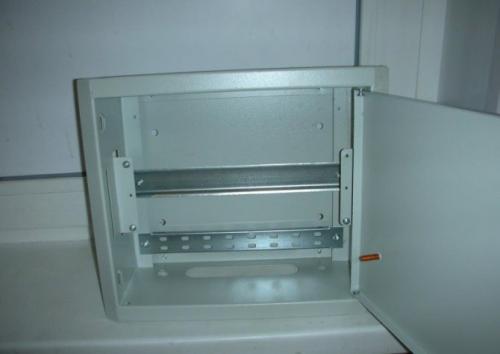

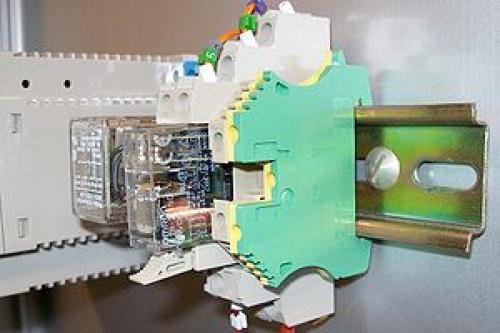

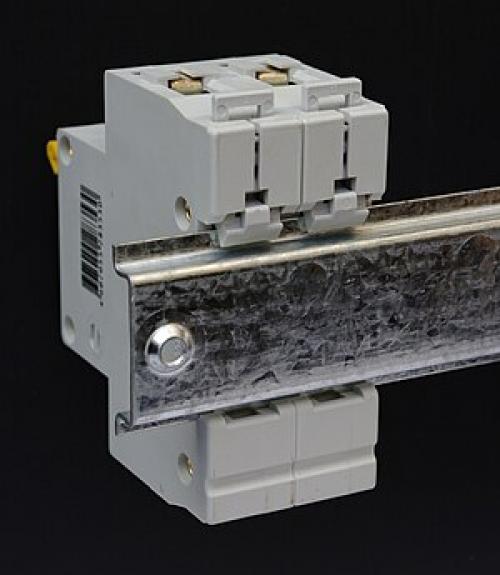

Для установки дин-рейки в электрощит вполне достаточно, чтобы в нем было всего лишь два отверстия, находящихся на одной горизонтальной линии. После того, как будет зафиксирована din-рейка, на нее, без дополнительной подготовки, уже можно крепить модульное оборудование в любом количестве, — на всю длину рейки. В свою очередь, модульное оборудование также должно быть совместимо с данным типом крепежа. С этой целью производители модульного оборудования предусматривают в его основании специальные зажимы, которых может быть два или же четыре, расположенные сверху и снизу. Верхние крепежи модульного оборудования имеют фиксированное положение, и с помощью них происходит захват дин-рейки. В то же время нижние крепежи подвижны, и их можно оттянуть для фиксации с нижней частью профиля дин-рейки. После того, как электрооборудование будет зафиксировано на профиле, его нижние зажимы самостоятельно возвратятся в свое первоначальное состояние. Снятие с рейки оборудования происходит в обратном порядке: отжимаются нижние зажимы, оборудование снимается с нижней фиксации, после чего отсоединяются от рейки верхние неподвижные зажимы.
Дин рейка.
DIN -рейка — обобщённое название металлического профиля, применяемого в. В зависимости от требований (вес, прочность, сила тока, проводимого через клеммы заземления) выпускается либо стальная гальванизированная, либо алюминиевая. Бывает сплошная или с регулярным шагом перфорации, также существуют варианты с предварительной насечкой для облегчения разделки на определённую длину.
Выпускается в нескольких разновидностях, именуемых по схожести вида профиля с буквой латинского алфавита.
Используется для крепления различного модульного оборудования (,и др.) в, шкафах или установочных коробках. Использование реек вкупе с минимизацией элементов, применяемых в электротехнических изделиях, привело к появлению принципиально нового подхода в изготовлении аппаратуры — в компактных корпусах типового размера помещаются весьма сложные аппараты и приборы, подчас со встроенными.
