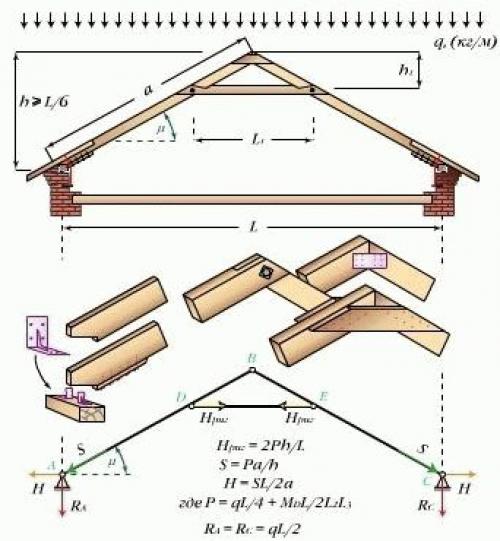

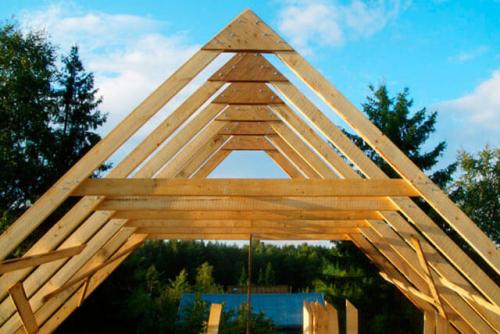

Висячая стропильная система двухскатной крыши. Немного об особенностях висячей стропильной системы

Висячие стропила – это один из видов стропильной системы. Тип конструкции выбирается ещё на этапе проектирования. Вариантов два. Можно использовать наслонные стропила, но только если внутри есть перегородки, которые могут послужить опорой. В противном же случае подойдёт висячая стропильная система, потому что такая конструкция опирается только лишь на внешние стены.

Чаще всего висячие стропила используются для строительства однопролётных жилых домов, складских и промышленных помещений, торговых павильонов, а также при строительстве мансард.

Несмотря на то, что висячие стропила не имеют никакой внутренней опоры, благодаря особенностям своей конструкции они не прогибаются. По такой технологии можно перекрывать пролёты длиной аж до 17 м.

Но сами стропила в висячей системе – это лишь часть конструкции. Кроме них используются ещё и бабки, подкосы, ригеля, затяжки. Висячая стропильная система может состоять из ферм или арок.

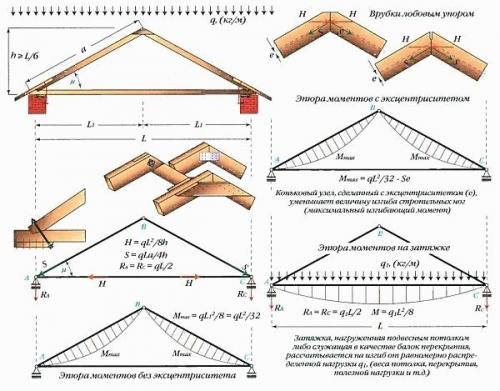

Если речь идёт о конструкции в виде ферм, то здесь две стропильные балки соединяются в верхней точке и получается треугольный каркас. По горизонтали такой элемент укрепляется затяжкой, которой может послужить брус или доска. Но бывают и металлические затяжки, изготовленные из профилированной стали. Их называют тяжами.

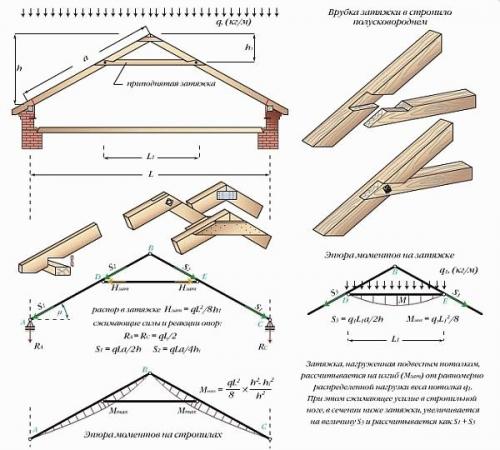

Затяжка – это важная часть конструкции висячих стропил. Дело в том, что стропильные ноги, просто упёртые в стены, стремятся разъехаться. А балка между ними помогает сохранять заданную форму. При этом на стены не передаётся горизонтальный распор. При использовании висячей стропильной системы давление на постройку оказывается только в вертикальном направлении.

Затяжка может быть расположена не только в нижней части фермы. Часто её сдвигают ближе к коньку. От расположения затяжки завися её функции. Если она находится у основания стропил, то её можно использовать в качестве каркаса перекрытия. При строительстве же дома с мансардой необходимо две затяжки: балка у конька послужит основанием для потолка подкровельного помещения.

В случае, если расстояние между опорами стропильной системы более 6 м, то стропильные ноги укрепляют раскосами или бабками, а затяжку делают не цельной, а срощенной из двух балок.

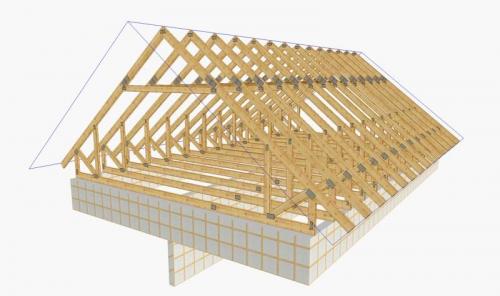

Висячие стропила 10 метров. Что это такое?

Стропила – это основной несущий элемент скатной крыши, который принимает на себя основную нагрузку, испытываемую этой конструкцией. Система стропил бывает двух типов – висячей или наслонной. Выбирать между ними приходится, исходя из того, имеются ли внутренние стены в строящемся сооружении, которые могут служить опорой для частей крыши. Система висячих стропил применяется, если таких стен нет, и здесь опорой будут служить лишь внешние стены строения. То есть центральной опоры как таковой эти стропила не имеют и опираются с одной стороны на стену, с другой – на противоположно расположенное стропило . Крепление отдельных элементов производится при помощи прорезных шипов, гвоздей, анкеров или пластин из металла.

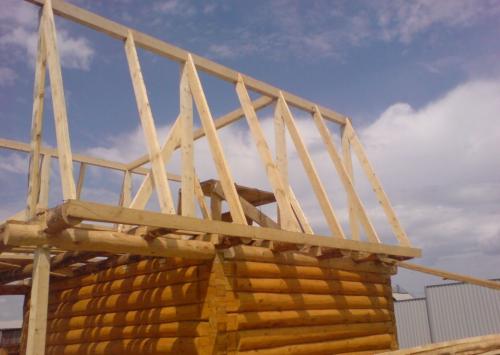

Висячие стропила разной длины

Висячие стропила обычно используются для покрывания пролетов шириной 7-10 м. Сфера применения может быть различной – такая система применяется для сооружения кровель на складах, промышленных зданиях, жилых домах.

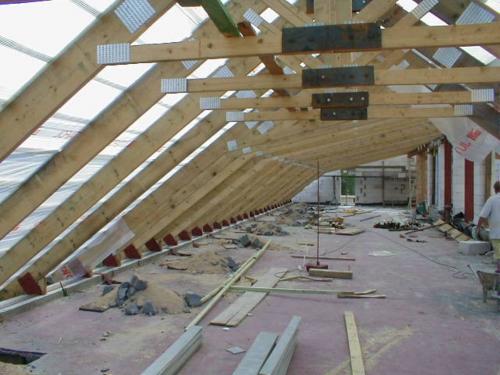

Кровля, выполненная с висячими стропилами

На заметку! Максимальное расстояние между стенами, позволяющее использовать систему висячих стропилин, составляет 14 м.

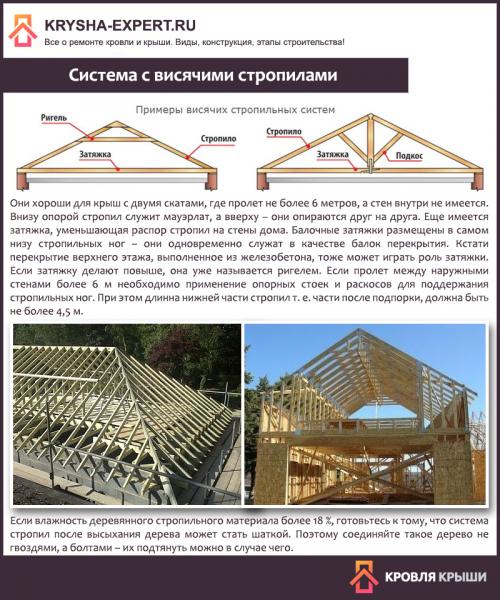

Система с висячими стропилами

Несмотря на то, что такие стропила устанавливаются под уклоном, они не действуют на стены как распорки – передают только вертикальные нагрузки. Этого удается достичь благодаря использованию растяжек, изготовленных из бруса, располагаемых в основании кровли.

На заметку! Затяжка между ногами стропил располагается тем выше, чем большую нагрузку она испытывает.

Висячие стропила с затяжкой

Стропильные элементы изготавливаются из бруса, досок или бревен, металла. В обязательном порядке перед началом монтажных работ материал должен быть обработан специальными защитными составами, которые обеспечат дереву длительный срок службы. Они защитят его от грибка, плесени. Если обработать материал противопожарными составами, то дом обретет дополнительную защиту от возгораний.

Источник: https://proremont-dom.ru/novosti/stropila-visyachie-chto-eto-takoe

Наслонная и висячая стропильная система. Правильный монтаж наслонных стропил

Рисунок 2. Карта снеговых нагрузок.

В постройках, имеющих односкатный либо двускатный тип кровли, применяются наслонные стропила. Данный вид элементов является конструкцией малых размеров либо брусьев, для которых опорой служат две стены строения, либо же три точки, включающие конек с двумя стенами.

Коньковый элемент, то есть брус, укрепляется с помощью стоек, опирающихся в лежни. Использование определенных вариантов, после того как выстроенный дом имеет необходимые габаритные размеры, то есть больше 6 метров, связано с появлением потребности в возведении стен либо опор.

Опорами самым концам конструкции наслонных стропил служат стены дома, а средний уровень конструкции должен опираться на дополнительные опорные элементы (стойки, балки, различные прогоны и т.д.), которые являются промежуточными. Это показано на рис. 1. Соответственно они могут быть установлены в строениях, оснащенных столбчатыми опорами либо средним уровнем несущих стен.

Наслонный тип стропил устанавливают при расстоянии от одного вида опоры до другого не больше 6,5 метров. Присутствие дополнительных опорных элементов может позволить сделать ширину больших размеров, которая должна быть перекрыта с помощью наслонных стропил, размер которых до 12 метров. Иногда проем перекрывают с помощью двух соседних опор на ширину не более 15 м.

В постройках из бруса в качестве опор стропильным ногам предусмотрены верхние венцы из дерева. Опорой каркасных ног служит верхняя обвязка. Если ширина постройки является везде одинаковой, то кровля с наслонным видом стропил выходит с наименьшим весом. Вместо обыкновенных конструкций из дерева использование железных форм и балок является преимущественным.

Если кровельная стропильная система имеет стропила, создающие условия нормального давления на стены, которое является горизонтальным и распирающим, то при этом названием стропильных ног будет безраспорные наслонные стропила. Монтировать их допустимо тремя путями, исключающими возможность небезопасного уровня нагрузок на стенки:

Рисунок 3. Расчетная снеговая нагрузка.

Стропильная нога при монтаже прошивается бруском, она иногда может и упираться концом в сам мауэрлат, укреплять ее требуется путем врубки.
За счет подвижного соединения, а именно ползуна, стропила внизу крепятся к брускам либо мауэрлату, укладку верхних концов стропил фиксируют гвоздями.
Данный способ имеет значение для жесткого типа монтажа прогонов и стропил, который используется для коньковых узлов. Доски следует прибивать гвоздями в параллельном направлении коньковому брусу каждой стороны.

Монтировать наслонные стропила распорные — это значит устраивать кровельные системы, уровень давления на систему которыми будет передаваться на стены (если стропила прикреплены к ним).

Если учитывать все три возможных способа крепления безраспорных типов стропил, поменяв крепление стропил на жесткое, неподвижно соединив их с брусками либо мауэрлатом, то можно достичь создания внутреннего напряжения в системе, выраженного в распирающем типе давления на стенки.

Фактически распорные виды наслонных стропил являются переходной схемой в условиях монтажа безраспорных стропил наслонного типа к висячим элементам.

Висячие стропила расчет. Устройство висячих стропил

Висячие стропила называются именно так неспроста – по сути, они постоянно находятся в подвешенном состоянии и не имеют под собой иной опоры, кроме внешних стен здания. Несмотря на кажущуюся ненадежность, висячие стропильные системы достаточно эффективные и способны в полной мере выполняться свои функции в пролетах длиной до 17 м.

Разумеется, сами по себе навесные стропила стоили бы немногого, но ведь они используются в связке с цельной системой, включающей в себя массу дополнительных элементов, позволяющих формировать крупные узлы вроде ферм или арок.

Примером простой фермы может выступить конструкция, состоящая из двух стропильных балок, которые соединены в верхней точке, за счет чего обеспечивается треугольная форма такой фермы. В горизонтальной плоскости устанавливается стропильная затяжка, представленная обычной деревянной балкой. Конечно, она может быть выполнена из металла, но тогда ее нужно называть тяжем.

Роль затяжной балки нельзя недооценивать – стропила, находящиеся под нагрузкой, постоянно пытаются нарушить треугольную форму фермы, а затяжка стропил предотвращает данный эффект. Кроме того, появляющаяся распирающая сила не передается стенам постройки, а приходится на саму затяжку, благодаря чему здание испытывает только усилия вертикальной направленности.

Затяжку можно устанавливать на любом вертикальном уровне, но для этого нужно точно знать, какие функции на нее возлагаются. Например, при расположении затяжки в нижней части стропил ее можно использовать еще и как балку перекрытия этажа, находящегося ниже. Если же под крышей будет располагаться жилое помещение, то затяжку стоит устанавливать выше, чтобы она мешала при обустройстве мансарды.

При обустройстве больших пролетов узлы висячих стропил придется дополнительно усиливать. В том случае, если пролет между стенами превышает 6 м, то стропила укрепляются раскосами и подвесами, а затяжку стоит сделать из двух балок, соединенных между собой.

Устройство висячих стропил может выполняться по нескольким схемам, и их стоит рассмотреть подробнее.

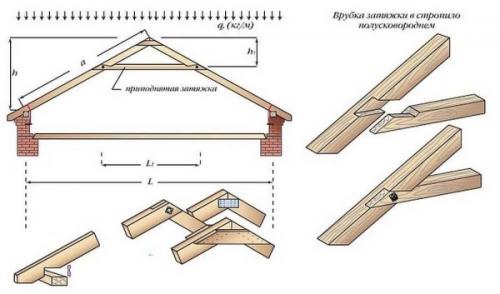

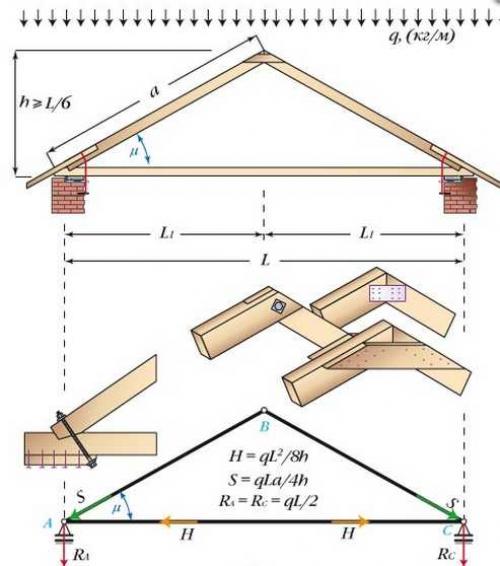

Узлы крепления висячих стропил. С висячими стропилами

Это системы, у которых стропильные ноги опираются только на наружные стены без промежуточных опор (несущих стен). Для двускатных крыш максимальный пролет составляет 9 метров. При установки вертикальной опоры и системы подкосов увеличить его можно до 14 метров.

Висячий тип стропильной системы двускатной крыши хорош тем, что в большинстве случаев нет необходимости ставить мауэрлат, а это делает установку стропильных ног проще: не нужно делать врубки, достаточно скосить доски. Для связи стен и стропил используется подкладка — широкая доска, которую крепят на шпильки, гвозди, болты, ригеля. При таком строении большая часть распирающих нагрузок компенсирована, воздействие на стены направлено вертикально вниз.

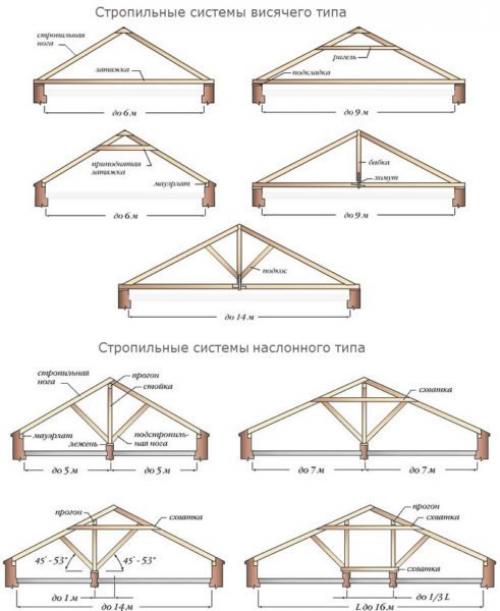

Виды стропильных систем с висячими стропилами для разных пролетов между несущими стенами

Стропильная система двухскатной крыши для небольших домов

Существует дешевый вариант стропильной системы, когда она представляет собой треугольник (фото ниже). Такое строение возможно, если расстояние между наружными стенами не более 6 метров. Для такой стропильной системы можно расчет по углу наклона не делать: конек должен быть поднят над затяжкой на высоту не менее 1/6 длины пролета.

Но при таком построении стропила испытывают значительные изгибающие нагрузки. Для их компенсации или берут стропила большего сечения или врубку коньковой части делают так, чтобы их частично нейтрализовать. Для придания большей жесткости в верхней части с обоих сторон прибивают деревянные или металлические накладки, которые надежно скрепляют вершину треугольника (тоже смотрите не картинке).

На фото также показано, как дорастить стропильные ноги для создания свеса кровли. Делается врубка, которая должна выходить за пределы линии, проведенной от внутренней стены вверх. Это необходимо, чтобы сместить место надреза и уменьшить вероятность надлома стропила.

Коньковый узел и крепление стропильных ног к подкладной доске при простом варианте системы

Для мансардных крыш

Вариант с установкой ригеля — используется при организации под крышей жилого помещения — мансарды . В этом случае он является основой для подшивки потолка расположенного ниже помещения. Для надежной работы системы такого типа, врубка ригеля должна быть безшарнирной (жесткой). Лучший вариант — полусковороднем (смотрите на рисунке ниже). В противном случае крыша станет неустойчивой к нагрузкам.

Стропильная система двухскатной крыши с приподнятой затяжкой и узел врубки ригеля

Обратите внимание на то, что в этой схеме присутствует мауэрлат, а стропильные ноги для повышения устойчивости конструкции должны выходить за пределы стен. Для их закрепления и стыковки с мауэрлатом делается врубка в виде треугольника. В этом случае при неравномерной нагрузке на скаты, крыша будет более стабильна.

При такой схеме почти вся нагрузка ложится на стропила, потому их необходимо брать большего сечения. Иногда приподнятую затяжку укрепляют подвеской. Это необходимо для предотвращения ее прогиба, если она служит опорой для материалов обшивки потолка. Если затяжка небольшой длины, ее можно подстраховать по центру с двух сторон досками, прибитыми на гвозди. При значительной нагрузке и длине таких страховок может быть несколько. В этом случае тоже достаточно досок и гвоздей.

Для больших домов

При значительном расстоянии между двумя наружными стенами устанавливается бабка и подкосы. Такая конструкция обладает высокой жесткостью, так как нагрузки компенсированы.

Стропильная система двухскатной крыши для большого пролета и узлы врубки конька и стропил

При таком длинной пролете (до 14 метров) сделать затяжку цельной сложно и дорого, потому ее делают из двух балок. Соединяется она прямым или косым прирубом (рисунок ниже).

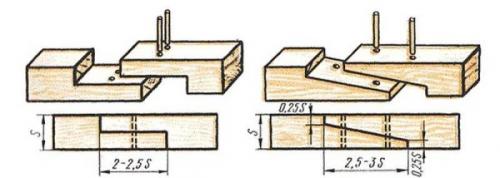

Прямой и косой прируб для соединения затяжки

Для надежной стыковки место соединения усиливается стальной пластиной, посаженной на болты. Ее размеры должны быть больше размеров врубки — крайние болты вкручиваются в цельную древесину на расстоянии не менее 5 см от края врубки.

Для того чтобы схема работала нормально, необходимо правильно сделать подкосы. Они передают и распределяют часть нагрузки от стропильных ног на затяжку и обеспечивают жесткость конструкции. Для усиления соединений используются металлические накладки

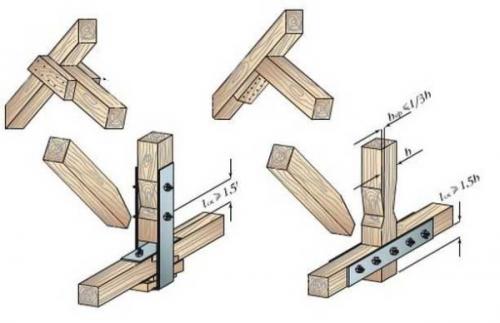

Крепление подкосов для стропильной системы висячими стропилами

При сборке двухскатной крыши с висячими стропилами сечение пиломатериалов всегда больше, чем в системах с наслонными стропилами: точек передачи нагрузки меньше, следовательно на каждый элемент приходится большая нагрузка.

Висячие стропила с приподнятой затяжкой. Разновидности конструкций висячих стропил

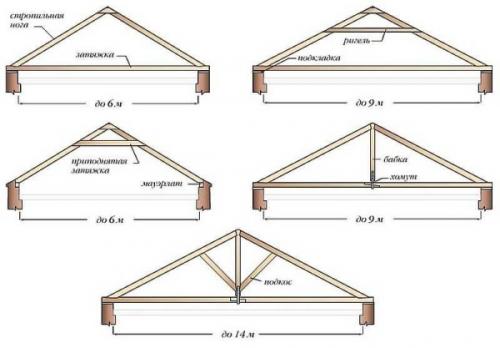

Различают следующие типовые конструкции висячих стропил:

Трехшарнирная треугольная арка

Висячие стропила с затяжкой выполняются в форме замкнутого треугольника. В такой системе на изгиб работают стропила, а затяжка работает на растяжение. Минимальная высота подъема конькового прогона составляет не менее 1/6 длины арочного пролета. Такую конструкцию применяют для мансардного чердака, где на затяжку возлагается роль чердачного перекрытия. Для того чтобы уменьшить изгибающий момент, концы стропильных ног упирают с эксцентриситетом (небольшое смещение, расстояние) относительно их продольных осей.

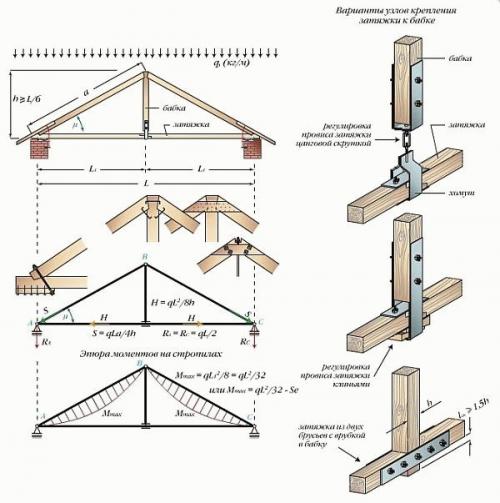

Треугольная трехшарнирная арка с бабкой или подвеской

При длине пролета более 6 метров становится проблематичным использование цельного бруса, также возникает существенный прогиб от собственного веса затяжки. В таком случае, её подвешивают к коньку, а подвеску изготавливают деревянной и называют бабкой, либо железной и называют тяжем. Необходимая длина затяжки достигается путем состыковки более мелких элементов, которые крепятся на хомуте подвески при помощи косого или прямого сруба и болтов.

Наиболее распространенная ошибка при устройстве подвески – это ее инсталляция по схеме стоек с упором на затяжку и карнизный узел. Принцип работы подвески основан на растяжении, а стойки на сжатии. Поэтому низ подвески (бабки) не должен достигать затяжки. Подвеска (бабка) должна висеть на карнизном угле и крепиться к затяжке при помощи деревянных накладок, гвоздей и болтов.

Треугольная трехшарнирная арка с приподнятой затяжкой

Висячие стропила с приподнятой затяжкой часто применяют при использовании чердачного помещения под мансарду. В такой схеме затяжка крепится не внизу стропильных ног, а продвигается вверх и чем больше высота подъема затяжки, тем большее растягивающее напряжение она испытывает. В мансардном помещении такая затяжка играет роль балки потолочного перекрытия и не несет на себе полезной нагрузки. Эта затяжка может быть защищена от провисания с помощью установки подвески.

Треугольная трехшарнирная арка с ригелем

В этой схеме нижний опорный узел меняется с ползуна на шарнирно неподвижную опору. Стропильная нога делается с врубкой в мауэрлат, что делает всю арку устойчивой конструкцией. В такой системе приподнятая затяжка меняет направление своей работы с растяжения на сжатие и называется ригелем.

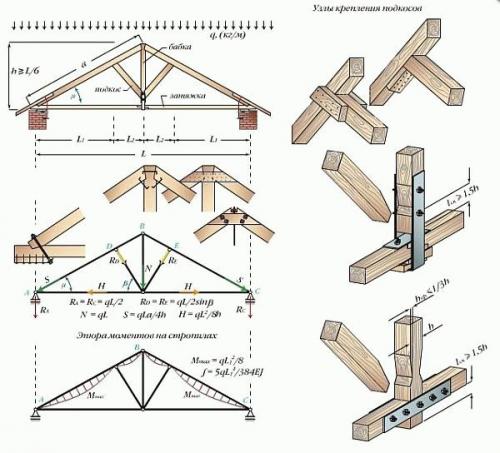

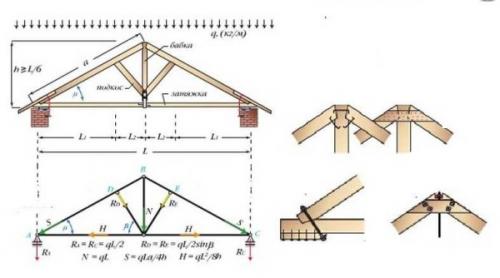

Треугольная трехшарнирная арка с подвеской и подкосами

С увеличением длины стропил возрастает и их прогиб. Для предотвращения прогиба стропила подпирают подкосами. Так как, в отличие от наслонной системы, низ подкосов упереть просто некуда, то их упирают в бабку. Получается достаточно прочная конструкция с круговой передачей нагрузок: стропила давят на подкосы, подкосы растягивают подвеску, подвеска тянет вниз верхушку стропил и коньковой прогон, подкосы сжимаются стропилами.

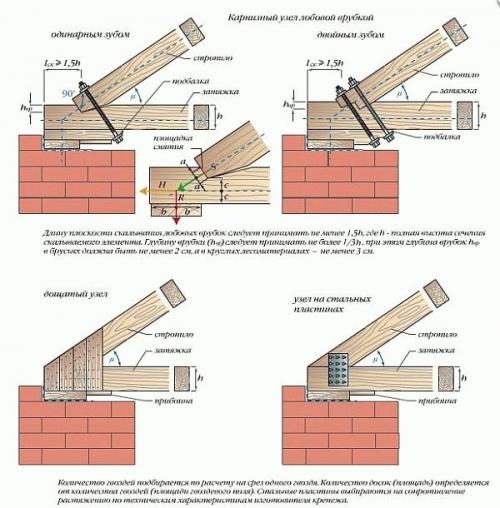

Карнизный узел (место соединения стропила с затяжкой) имеет несколько вариантов реализации: ортогональная лобовая врубка (с одинарным или двойным зубом), пластинчатое и дощатое крепление.

Висячие стропила мансардной крыши. Устройство стропильной системы мансардной крыши + расчет и монтаж стропил по специальной технологии

— это чердачное помещение дома, которое оборудовано таким образом, что после утепления кровли и стен оно становится вполне пригодным для проживания. По сути мансарда — это дополнительный этаж здания.

Если предполагается на чердаке делать мансарду, то дополнительные работы по ее обустройству должны быть учтены еще на стадии

Так как

нежилого этажа и мансардного помещения значительно отличается: необходимо устраивать дополнительное и придерживаться технологии монтажа теплого помещения.

Чаще всего ломаные разновидности кровли свидетельствуют о наличии мансарды. Кровля с прямыми скатами также может быть оборудована мансардным помещением, но площадь его будет значительно меньше .

Как самостоятельно построить мансардную крышу вы можете прочитать

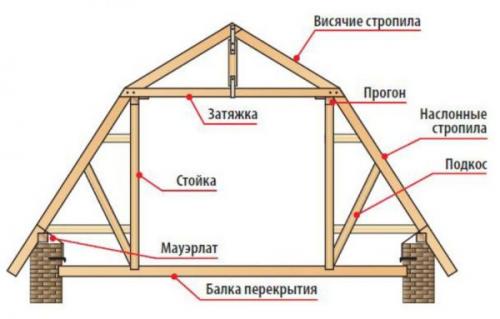

Мансардная крыша: стропильная система

Мансардная стропильная система может быть различной конфигурации, при правильном монтаже отличается надежностью, функциональностью. Стропильная конструкция является мощнейшим каркасом , способным выдерживать нагрузку не только всей кровли, но и влияние внешних природных факторов.

Каркас из стропильных досок — основа всей кровельной мансардной конструкции , которая способна выдерживать вес всей кровельной системы. Перед тем, как обустраивать кровлю для мансарды, необходимо знать, в каком порядке устанавливать все необходимые элементы стропильной конструкции.

К элементам строения стропильной системы крыши, предназначенной для мансарды, являются:

Мауэрлат . Основа всей кровельной конструкции, которая способна выдерживать и равномерно перераспределять нагрузку от системы кровли на опорные стены. Мауэрлат представляет собой доски, которые крепят к внешним стенам здания, к ним же крепят элементы стропильной конструкции;
Стойки из балок или стропильные ноги , которые образуют каркас конструкции кровли. Доски для стропильных ног должны выдерживать нагрузку кровельного пирога вместе с внешним покрытием;
Вертикальные стойки . Стойки устанавливают для удержания центральной части стропильных брусьев и предохранения их от изгиба, а также для поддержания конькового бруса;
Прогоны . Дополнительные брусья, которые устанавливаются под углом для поддержания стропильных ног ;
Коньковый брус . Монтируется на системах большой длины (более 7 метров) и служит для создания жесткости конструкции ;

Кроме того, есть дополнительные элементы: балки, прогоны, ригели, которые устанавливаются в различных частых каркаса кровли для создания жесткости крепления и прочности конструкции в целом.

Стропильная система мансардной крыши: чертежи и фото плана ниже.

План чертежа стропил

Виды стропильных систем мансардных крыш

Стропильные конструкции крыш для теплого помещения могут быть различными, соответственно, монтаж таких конструкций будет отличаться. Кроме того, стропильная система может иметь:

Висячую конструкцию . Опирается на боковые стены помещения одним краем конструкции и вверху при соединении стропил — на коньковый элемент ;
Наслонную конструкцию . Чаще всего монтируется в зданиях пролетом более 10 м. При такой структуре кровельной конструкции стропильная система имеет опору на внешние стены и перегородку внутри здания.

Стропильные системы для мансард могут быть при монтаже :

Ломаной двухскатной;
Купольной системы (конусной);
Сводчатой системы.

Классику мансардного помещения представляет вид прямоугольной конструкции, которая монтируется внутри покрытия, опираясь верхними углами на скаты, а нижние входят в опорную систему.

Наслонные стропила

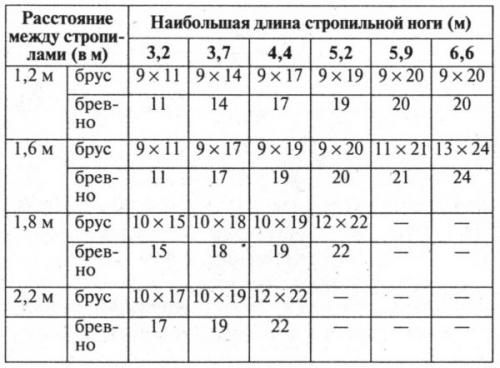

Установка стропил мансардной крыши и расчет шага

Решающим показателем расчета шага стропил крыши теплого помещения является выбор внешнего покрытия кровли. Так, для разных видов

Под ондулин . Шаг между досками сечением 50 на 50 мм должен соответствовать 60-80 см;
Под шифер . Необходим брус сечением от 50х100 мм до размеров 50х150 мм. Шаг при монтаже под шифер должен соответствовать 600-800 мм;
Под металлочерепицу . При сечении стропильной ноги 50х150 мм величина шага не должна превышать 95 см и должна быть не менее 60 см;
Под профнастил . Сечение бруса может быть 50х100 мм, а также 50х150 мм. При такой доске шаг необходимо делать не меньше 60 см и не более 90 см.
ВАЖНО!
Кроме того, большое значение при расчете шага имеет уклон ската кровли . Если уклон составляет 15%, то расстояние между досками стропил рекомендуется делать не менее 80 мм. С увеличением градуса уклона ската кровли пропорционально увеличивается расстояние между стропилами.

Стропильная система двускатной крыши. Устройство стропильной системы. Нюансы

Двускатные кровли принципиально различаются только по способу устройства стропил — висячие или наслонные — что напрямую зависит от длины пролёта. В этом руководстве мы рассмотрим оба варианта и будем использовать набор базовых терминов.

Высота чердака — расстояние от верха стены (места опор стропил на стену), либо от верхней плоскости мауэрлата, либо от верхней плоскости балок перекрытия до верхней точки конька двускатной крыши.

Проекция рабочей части стропил (далее — проекция стропил) — расстояние от конька до точки опоры стропил на стену или балку перекрытия по горизонтали.

Врубка — сопряжение (соединение) деревянных деталей за счёт создания анкера и посадочного места, либо сцепа или упора из тела дерева самого элемента. В основном места врубки усиливают различными анкерами — деревянный чоп, резьбовая тяга (шпилька), саморезы, турбовинты.

1 — вылет крыши; 2 — стена; 3 — балка; 4 — лежень; 5 — промежуточная стойка; 6 — высота чердака; 7 — центральная стойка или «бабка»; 8 — стропило; 9 — рабочая чать стропилы; 10 — конек; 11 — проекция рабочей части стропилы

Остальные базовые термины приведены в предыдущих статьях.

Существенно повлиять на конструкцию стропил может их функция в опорной области. Опоры различают трёх видов.

1. Опора без врубки и среза. Применяется только на временных, подсобных зданиях, либо для , не несущей существенных нагрузок. В таких случаях устанавл вают мощный клин по размерам.

Опора без врубки: 1 — стропила; 2 — клин; 3 — балка; 4 — армопояс; 5 — мауэрлат

2. Опора на полный срез или концевая врубка. Стропила опираются на балку или мауэрлат на площадь всего среза или на торцевой зуб. В этом случае для создания свеса крыши наращивают кобылку или монтируют дополнительную контробрешётку. Обычно к такому способу прибегают в случае, когда длина ската примерно равна длине одной единицы материала (доски, бруса), принятого для стропильной ноги (как правило, 5–6 м). Это делается для того, чтобы не сращивать стропила в рабочей части.

Опора на полный срез или торцевой зуб: 1 — балка; 2 — торцевой зуб; 3 — клин; 4 — врубка; 5 — шпильки с гайками; 6 — стропила

3. Опора на промежуточную врубку. Стропильная нога остаётся сплошной от конька до края крыши, т. е. функцию свеса выполняет крайняя часть стропильной ноги. Наиболее распространённый вариант при длине ската более 5 метров. В этом случае сращивание стропил неизбежно. Врубка даёт дополнительный зацеп для жёсткости, а достаточная длина стропильной ноги гарантирует оптимальную длину вылета крыши. Глубина врубки в стропильную ногу не должна превышать 40% её высоты.

Опора на промежуточную врубку: 1 — мауэрлат; 2 — опорный брусок; 3 — шпильки с гайками; 4 — балка; 5 — клин; 6 — стропила

Для создания двускатной стропильной системы своими руками понадобится набор инструмента плотника:

Электроинструмент — циркулярная пила, электролобзик, мощная дрель с набором «перьев» по дереву.
Ручной инструмент — пилы, топор, молоток, кувалда, набор стамесок, слесарные ключи.
Измерительный инструмент — рулетки, уровни, гидроуровень, правило, шнур, отвес.

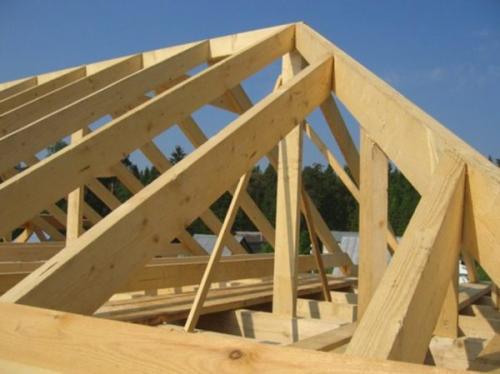

Стропила без затяжки. Виды стропил

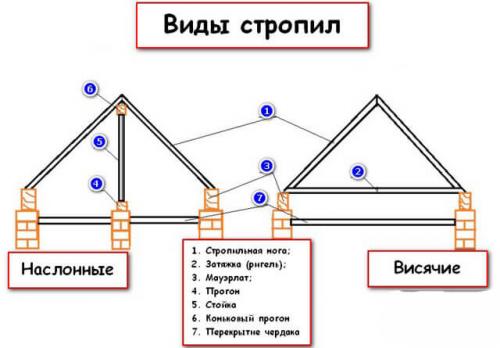

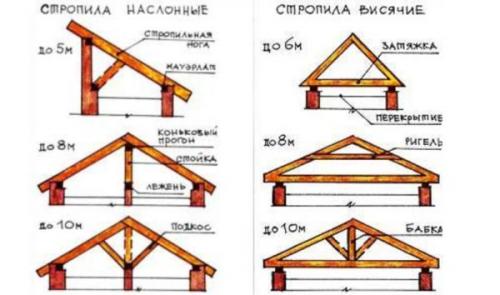

Отличия в элементах конструкции наслонных и висячих стропил представлены на фото.

Чтобы понять, что представляет собой конструкция висячих стропил, нужно хорошо представлять себе устройство каркасов крыш разных типов. Нам в данном случае интересны всего два их типа:

Двускатной крыши , в сечении обычно представляющие собой равнобедренный треугольник. Треугольные арки нередко монтируются с вертикальными фронтонами (иногда — с чердачной дверью и световыми окнами);
Вальмовой крыши , в которых вместо вертикальных фронтонов присутствуют два дополнительных ската. Этот тип крыш популярен в регионах с сильными ветрами.

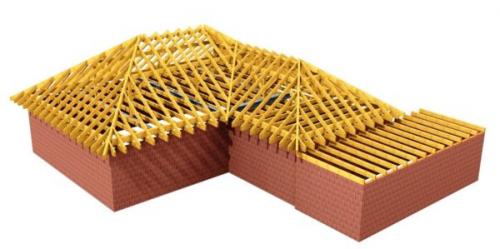

Каркас дома с вальмовой крышей.

Стропила перечисленных выше крыш могут относиться к одному из четырех типов:

Наслонные стропила (металлические или деревянные) опираются на внутреннюю стену или стойку, которая, в свою очередь, переносит вес кровли на капитальную стену дома;
Висячие стропила в отличие от наслонных опираются только на внешние стены строения. Как следствие, они испытывают нагрузки и на изгиб, и на сжатие.

Нагрузка на сжатие передается наружным стенам дома; для ее компенсации пара стропильных ног обычно снабжается затяжкой — брусом или металлическим профилем, связывающим ноги у основания или ближе к коньку. При нижнем расположении затяжки служат основой пола чердака;

Схемы висячей и наслонной стропильных систем.

Диагональные стропила связывают коньковый прогон вальмовой крыши с углами строения;
Нарожные опираются на мауэрлат (брус, опоясывающий стены по периметру и выполняющий функцию опоры для стропильной системы) и на диагональные стропила.
