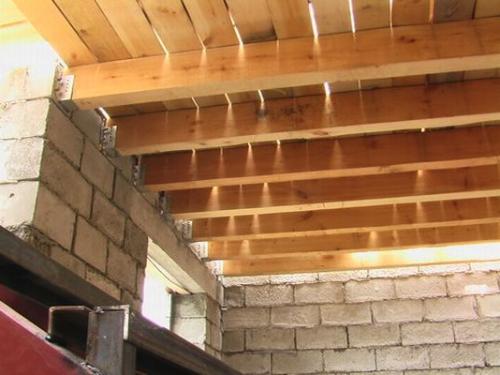

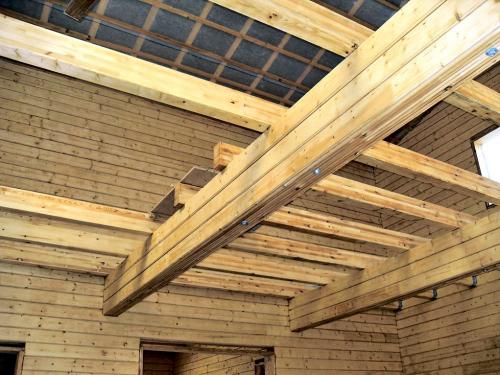

Сборные балки перекрытия из доски

Применительно к нашей теме эти слова звучали бы так: ни пола, ни потолка. И действительно, ни того ни другого не было бы у помещений без перекрытий. Но главное, что этот конструктивный элемент связывает между собой ограждающие стены здания и в немалой степени отвечает за его надежность

Одна из разновидностей перекрытий — деревянные балочные (бывают еще монолитные, сборные, кессонные и др.). Их сооружают как в брусовых, бревенчатых и каркасных домах , так и в возведенных из кирпича или бетонных блоков. Для начала разберемся, какими характеристиками должны обладать перекрытия.

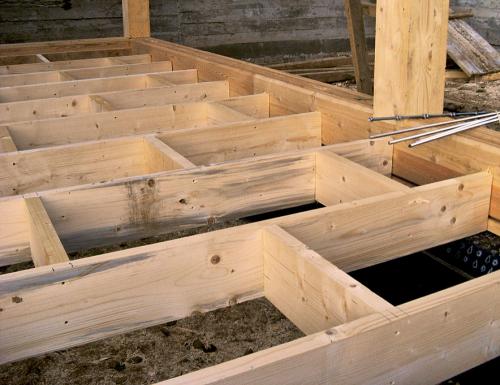

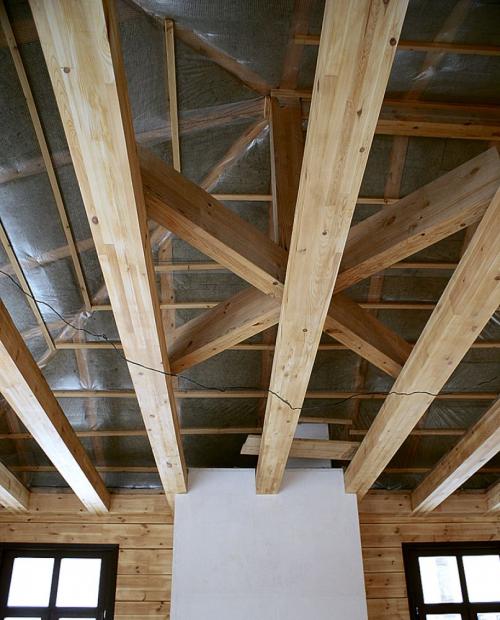

Для повышения жесткости перекрытия деревянные балки укрепляют распорками

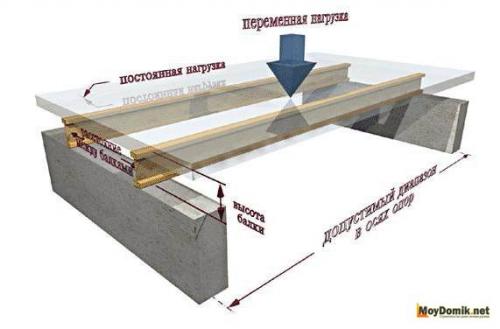

На первом месте, разумеется, стоит прочность, ведь помимо собственного веса перекрытия несут на себе нагрузки от предметов обстановки и находящихся в помещении людей. В соответствии с требованиями СНиП 2.01.07-85, они должны быть рассчитаны на равномерно распределенную нагрузку не менее 150 кгс/м² (при проектировании ее значение для междуэтажных перекрытий обычно несколько завышают, а для чердачных, наоборот, занижают). Если планируется установить в помещении, например, котел, бильярдный стол или рояль, то при инженерных расчетах обязательно учитывают оказываемые ими сосредоточенные нагрузки.

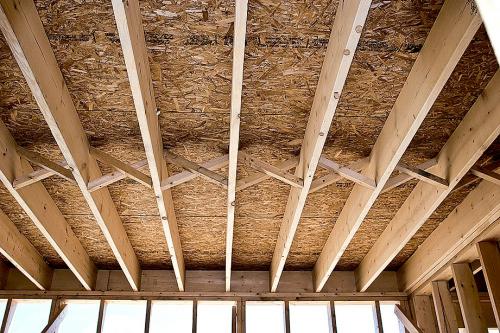

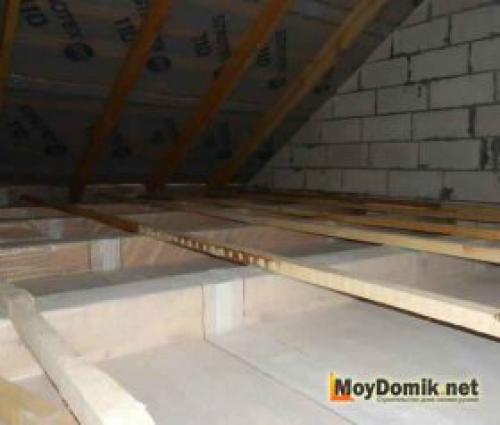

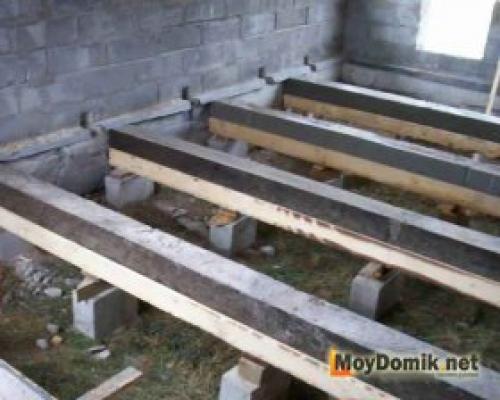

Распорки в перекрытии первого этажа

Вторая важная характеристика — жесткость, то есть устойчивость к прогибу под воздействием нагрузок: не более 1/200 или 1/250 пролета для чердачных и междуэтажных перекрытий соответственно. Кроме того, конструкция должна быть стабильной и «не реагировать» на хождение людей, перестановку мебели и т. п.

Балки из неклееной древесины зачастую имеют высокий процент влажности, из-за чего могут деформироваться в процессе эксплуатации здания

Возлагаются на перекрытия и такие задачи, как защита от передачи воздушного и ударного шума из одной комнаты в другую; предотвращение утечки тепла из обогреваемого помещения в холодное (чердак, подвал) при разнице температур в них ≤10°С; а также создание препятствия для распространения в здании огня.

Неклееными балками можно перекрыть пролет длиной не более 6 м. При перекрытии больших пространств можно использовать балки из LVL-бруса, максимальная длина которых составляет 18 м

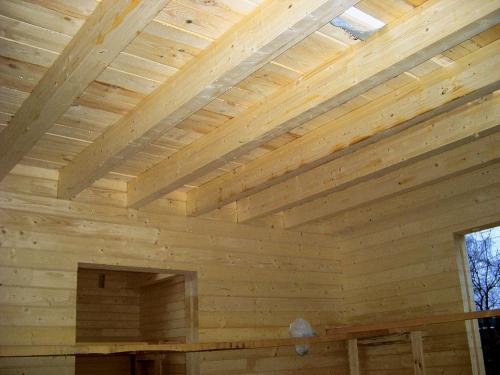

Длина пролета, который удастся перекрыть с помощью балок из клееной древесины, может достигать 12 м

Клееные балки прочнее неклееных того же сечения

Плюсы и минусы деревянных перекрытий

Несомненные плюсы таких конструкций — легкость, быстрота сооружения и сравнительно невысокая стоимость. Ну а минусы типичны для древесины. Во-первых, балки чувствительны к изменениям температурно-влажностного режима, что чревато их деформацией. Во-вторых, дерево подвержено различным биопоражениям (гниль, грибок и пр.). По этой причине для изготовления балок следует использовать хорошо высушенный материал с влажностью не более 8–12%, в обязательном порядке обработанный специальными антисептическими препаратами, что позволит существенно продлить срок службы конструкций. Кроме того, действенной мерой по предотвращению преждевременной порчи древесины является поддержание в доме постоянного уровня температуры и влажности.

Нередко деревянные перекрытия проявляют нестабильность, заметно прогибаясь под нагрузками. Причиной этого, даже при использовании балок расчетной жесткости, является либо их неправильное расположение — не по ширине, а по длине проема, либо простое опирание на венец сруба вместо установки в выбранный в бревне паз

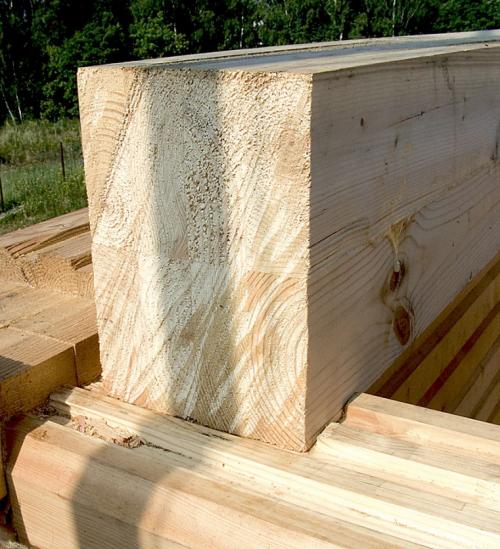

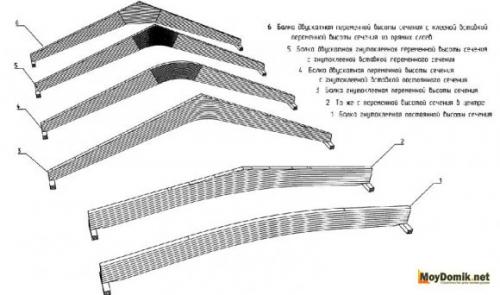

Балка перекрытия, состоящая из склеенных между собой досок-ламелей

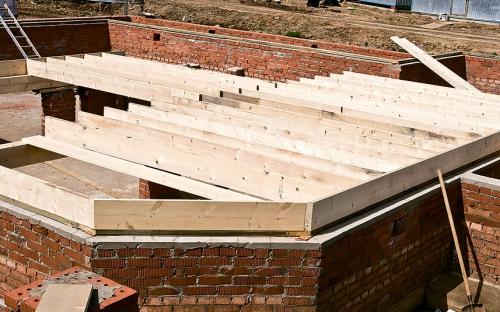

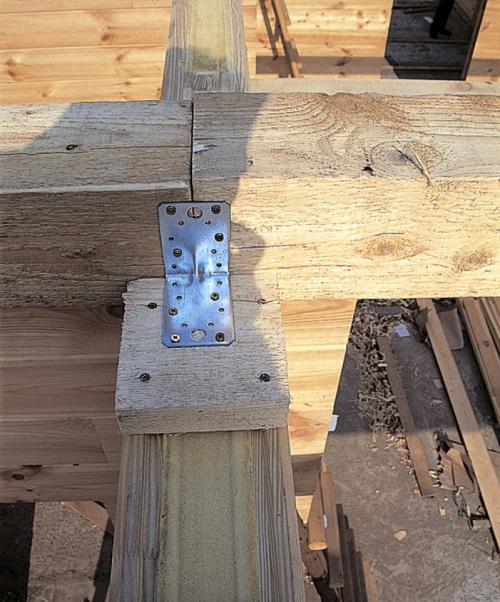

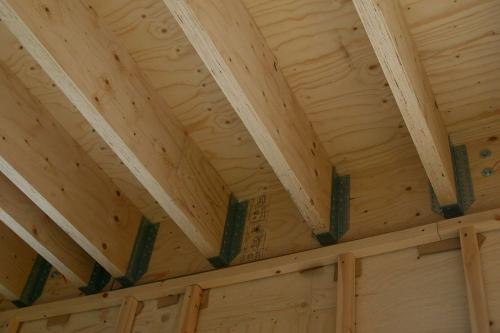

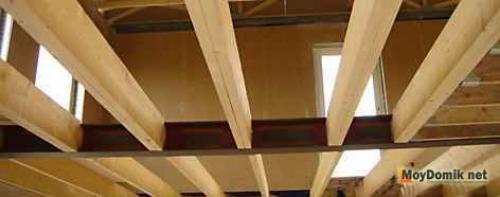

Балки зафиксированы на стенах и сращены встык стальными уголками и накладками, которые закреплены саморезами

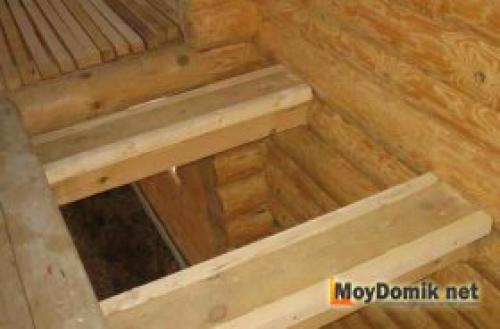

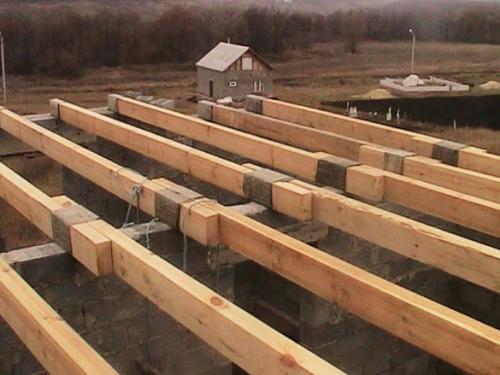

Торцевые части балок заглублены в пазы, вырезанные в стенах

Еще один минус деревянных перекрытий заключается в их повышенной пожароопасности. Вследствие этого балки должны быть пропитаны огнезащитными составами, а по периметру проходящих сквозь перекрытия дымовых труб — устроены изоляционные короба, заполненные негорючей каменной ватой высокой плотности.

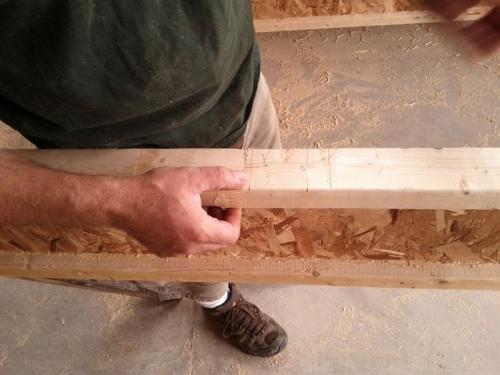

Балка из доски. Деревянные двутавровые балки перекрытия и стропильной системы

При строительстве или реконструкции любого дома часто используются деревянные двутавровые балки перекрытия. При этом они увеличивают надежность строения, понижают расходы и время монтажных работ. В этой статье будут рассмотрены преимущества этих изделий, их самостоятельное изготовление, характерные особенности и сфера применения таких деревянных балок.

Двутавровые балки из дерева

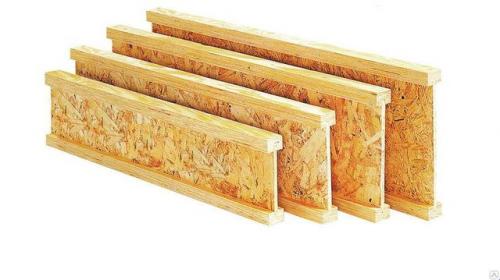

Что собой представляют деревянные двутавровые балки перекрытия

На рынок постоянно поступает большой ассортимент качественных стройматериалов, в ряду которого достойное место заняли двутавровые балки. В чем же популярность этой продукции? Балки обладают необычной формой сечения, где основным элементом, создающим жесткость конструкции, является плита OSP, OSB (ориентировочно-стружечная плита). А также она может быть выполнена из толстой фанеры.

Внешне опоры похожи на рельсы, в которых между брусьями врезано ребро жесткости в виде влагостойкой плиты. Благодаря этому изделия выдерживают большие нагрузки, полностью сохраняют свою форму и целостность после установки.

Двутавровые балки перекрытия из дерева своими руками

При изготовлении элементов для опорной балки лучше всего применять клееный брус, поскольку такая заготовка соответствует правильным геометрическим формам. При этом она лишена деформации, скручиванию и изгибу. Но можно применять брус и из любых хвойных деревьев, нужно лишь соблюдать главное условие при этом – качественное просушивание древесины.

Для самостоятельного изготовления двутавровых опор, кроме бруса, понадобятся следующие материалы и инструменты:

• Циркулярная пила;
• Клей по дереву;
• Рулетка;
• ОСП (ориентировочно-стружечная плита);
• Швеллер для равномерного сжатия заготовки;
• Хомуты.

Порядок изготовления

При изготовлении двутавровой балки из древесины своими руками, необходимо:

Шаг №1 . Сделать расчет и подготовить 2 бруса нужного размера. Чем больше высота балки, тем больше по сечению должны быть заготовки, но в любом случае сечение может составлять не менее 40×60 мм.

Шаг №2 . В середине изделий изготовить паз по ширине, равной толщине плиты, а глубиной – равной 10-15% от размера бруса. В домашних условиях сделать такое углубление можно на циркулярной пиле дисковой фрезой соответствующей толщины.

Шаг №3 . Убедиться, что паз не имеет внутренних дефектов в виде «ершистости», искривлений, сколов.

Нанести клей по всей поверхности канавки.

Шаг №4. Вставить плиту в пазы верхнего и нижнего бруса.

Шаг №5. Сжать всю конструкцию через подготовленные швеллера (уголки) с помощью хомутов.

Шаг №6. Оставить в таком виде всю конструкцию на несколько часов до полного высыхания.

После приобретения должного опыта такие деревянные двутавровые балки можно будет изготавливать своими руками с хорошим качеством, и применять их во всевозможных перекрытиях.

Изготовление балки своими руками

Цены

Двутавровые балки изготавливаются в определенный размер и с применением сухого бруса из дерева определенной серии (БП, LVL или W). А также при этом применяется особый клеевой состав, имеющий повышенную пожаробезопасность и влагостойкость. При этом стоимость изделия будет зависеть от длины, категории и пропитки, нанесенной на поверхность двутавра.

Рассмотрим цены двутавровой опоры длиной 6 метров категории W.

Стоимость траверсы за один погонный метр

Такие опорные балки все чаще заменяют громоздкие металлические конструкции. Они используются как несущий элемент при строительстве домов для монтажа стропильной системы, межэтажных перекрытий, а также в качестве каркаса пола, крыш и стен. Двутавровые изделия применяются как в малоэтажном строительстве, так и в проектах промышленной и коммерческой деятельности.

Использование опорных изделий в строительстве регламентируется государственными стандартами и нормативами.

При этом разработаны и применяются следующие документы:

ГОСТ 30244-94. «Стройматериалы и комплектующие изделия».

СНиП 2.08.01-89. «Дома для проживания».

ГОСТ 8486-86Е. «ТУ на материалы пород из хвойных деревьев».

СНиП II-25-80. «Конструкции из дерева».

При изготовлении деревянных балок применяются материалы из пород хвойных деревьев по ГОСТу 8486.

ГОСТ 8486. Изготовление черепных заготовок из хвойного материала.

ГОСТ 2695. 1.3.2. Брус из лиственных пород (ольхи, осины).

СНиП II-25. Расчетные параметры древесины балок, при этом она должна быть не ниже 2-го сорта. Для черепных брусков допускается применять древесину 3-го сорта.

Деревянные двутавры изготавливается совершенно по другой технологии, чем аналогичные металлические конструкции, хотя общее сходство у них есть.

Деревянные балки перекрытия 7 метров. Деревянные балки перекрытия - размеры и нагрузки

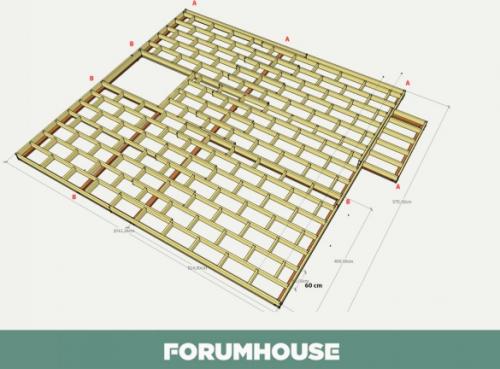

Сделали деревянное перекрытие в брусовом доме, а пол трясётся, прогибается, появился эффект «батута»; хотим делать деревянные балки перекрытия 7 метров; нужно перекрыть комнату длиной в 6, 8 метров так, чтобы не опирать лаги на промежуточные опоры; какой должна быть балка перекрытия на пролет 6 метров, дом из бруса; как быть, если хочется сделать свободную планировку – такие вопросы часто задаются форумчанами.

Maxinova Пользователь FORUMHOUSE

У меня дом примерно 10х10 метров. На перекрытие я «кинул» деревянные лаги, их длина - 5 метров, сечение - 200х50. Расстояние между лагами – 60 см. В процессе эксплуатации перекрытия выяснилось, что когда дети бегают в одной комнате, а ты стоишь в другой, то по полу идёт достаточно сильная вибрация.

И подобный случай далеко не единственный.

елена555 Пользователь FORUMHOUSE

Не могу понять, какие балки для межэтажных перекрытий нужны. У меня дом 12х12 метров, 2-х этажный. Первый этаж сложен из газобетона, второй этаж мансардный, деревянный, перекрыт брусом 6000х150х200мм, уложенным через каждые 80 см. Лаги положены на двутавр, который опирается на столб, установленный посередине первого этажа. Когда хожу по второму этажу, то чувствую тряску.

Балки на длинные пролеты должны выдерживать большие нагрузки, поэтому, чтобы возвести прочное и надёжное деревянное перекрытие с большим пролётом, их нужно тщательно рассчитать. В первую очередь, необходимо понять, какую нагрузку сможет выдержать деревянная лага того или иного сечения. И потом продумать, определив нагрузку для балки перекрытия, какие надо будет делать черновое и финишное покрытие пола; чем будет подшиваться потолок; будет ли этаж полноценным жилым помещением или нежилым чердаком над гаражом.

1. Нагрузку от собственного веса всех конструкционных элементов перекрытия. Сюда входит вес балок, утеплителя, крепежа, покрытия пола, потолок и т.д.
2. Эксплуатационную нагрузку. Эксплуатационная нагрузка может быть постоянной и временной.

При подсчёте эксплуатационной нагрузки учитывается масса людей, мебели, бытовых приборов и т.д. Нагрузка временно возрастает при приходе гостей, шумных торжествах, перестановке мебели, если её отодвинуть от стен в центр комнаты.

Поэтому при расчёте эксплуатационной нагрузки необходимо продумать всё – вплоть до того, какую мебель планируется ставить, и есть ли вероятность в будущем установки спортивного тренажёра, который тоже весит далеко не один килограмм.

За нагрузку, действующую на деревянные балки перекрытия большой длины, принимаются следующие значения (для чердачных и межэтажных перекрытий):

• Чердачное перекрытие – 150 кг/кв.м. Где (по СНиП 2.01.07-85), с учётом коэффициента запаса – 50 кг/кв.м – это нагрузка от собственного веса перекрытия, а 100 кг/кв.м - нормативная нагрузка.

Если на чердаке планируется хранить вещи, материалы и прочие, необходимые в быту предметы, то нагрузка принимается равной 250 кг/кв.м.

• Для междуэтажных перекрытий и перекрытий мансардного этажа общая нагрузка берётся из расчёта 350-400 кг/кв.м.

Составная балка из досок. Балки обвязки

Балки обвязки я решил делать по американскому способу built-up beam ну или по нашему — балка из  сплоченных досок.

Суть конструкции очень проста.  Балка собирается из бутерброда — доска, 12мм фанера, доска, 12мм фанера….   стыки фанеры и досок делаются вразбежку. Слои промазываются клеем и весь бутерброд пробивается гвоздями с шагом примерно 30см в шахматном порядке.

В чем преимущество составной  балки перед цельным брусом?

• Балка получается сухой, так как делается из сухой доски. Вероятность кручения, растрескивания и прочих деформаций минимальна, в отличии от массивного бруса естественной влажности
• Балку можно сделать произвольной длинны
• Балку можно сделать на месте и не таскать тяжеленный брус туда сюда
• Прочность составной балки выше чем у бруса аналогичного сечения. Расчеты и доказательства можно найти в сети.

Свайщики советуют на обвязку брать брус сечением не меньше 200х200.

Но в моем случае балка будет из 4 досок 40х150  с 2 слоями фанеры, + прямо на нее встанет обвязка стены, жестко связанная с балками и образующая подобие тавровой системы.   К тому же дом таки легкий и одноэтажный.  Итого получается составная балка сечением практически 200х200.

Процесс изготовления балки был не хитер. Балка собирается на боку и после готовности ставится на ребро.

• Прямо на обвязку свай  кладем доски, выравниваем.
• Мажем клеем (Я использовал ПВА класс водостойкости D3)
• Кладем предварительно заготовленные полосы из фанеры, притягиваем фанеру короткими саморезами.  Кстати полосы фанеры лучше делать мм на 5 уже высоты доски. То есть в моем случае где то 145мм.
• Мажем клеем
• Следующий слой досок, стягиваем струбцинами и более длинными саморезами
• мажем клеем
• еще слой фанеры с саморезами
• снова клей
• Финальный слой доски, стягиваем струбцинами и пробиваем весь бутерброд 150мм гвоздями.

Балка готова. После высыхания кантуется на ребро и готова к использованию.
