Стандартный максимальный размер бруса – 6 метров в длину при разном сечении. Этого часто не хватает, чтобы возвести стены большого дома, установить стропила или уложить балки перекрытия. Приходится сращивать 2, а то и 3 элемента в продольном направлении. И одно дело, когда это венец, имеющий под собой опору в виде фундамента или нижележащего венца, и другое – если такой опоры нет. Приходится решать, как срастить брус по длине, чтобы выдержать нагрузку не только от собственного веса, но и от опирающихся на него конструкций.

Подобные задачи решаются способами, аналогичными уже описанным. Просто крепление выполняется не под углом, а вдоль балок.

При строительстве навесов, беседок и прочих подобных сооружений сращённый брус может не иметь под собой опоры Источник i.ytimg.com

Смотрите также: Каталог компаний, что специализируются на строительстве домов из бруса

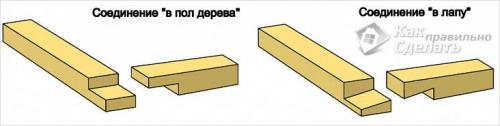

• В полдерева. Уже знакомый вам узел крепления, когда с торцов вырезаются симметричные прямые выемки до половины толщины бруса. Более надёжным будет сращивание косыми выемками. Но в любом случае требуется дополнительная фиксация пластинами, шпильками или нагелями.

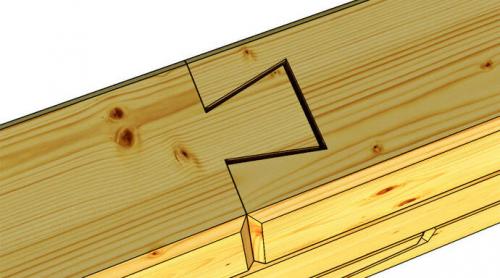

• Косой замок. В этом случае соединяемые торцы также срезаются по косой, но срезы имеют не плоскую, а ступенчатую форму с определёнными параметрами каждого выступа. При совмещении двух балок они должны точно повторять друг друга. «Сползание» предотвращают уже проверенным методом – забивкой нагелей в стык. Без специального инструмента решить задачу, как соединить брус 100х100 между собой этим способом, практически нереально.
• Прямой накладной замок. На торцах балок вырезаются своеобразные крючки-зацепы по всей их ширине. Это самый надёжный способ сращивания для «висячих» балок.

Прямой и косой замок Источник i1.wp.com

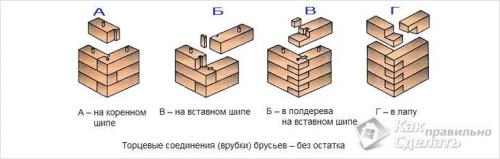

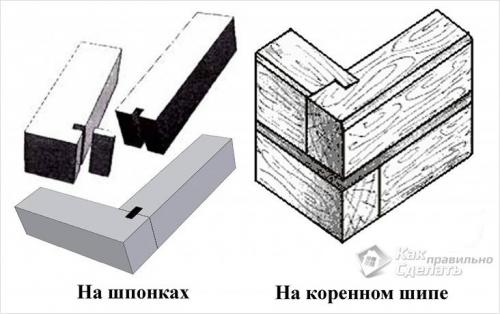

• Коренной шип . Это тот же вид соединения, который был описан в предыдущей главе. Шип может быть как прямоугольной, так и трапециевидной формы. Трапеция гораздо надёжнее, так как предотвращает колебания в горизонтальном направлении.
• На шпонку. Если при устройстве коренного шипа на торце одного бруса формируется шип, а в другом выбирается паз, то в этом случае делают два паза, балки укладывают встык, а в получившееся отверстие забивают шпонку, повторяющую его форму. Её предварительно обмазывают столярным клеем или клеем ПВА, чтобы увеличить прочность стыка.

Обратите внимание! При возведении стен мало решить, как соединить брус между собой по длине. Нужно обязательно смещать стыки относительно друг друга, чтобы они не совпадали по вертикальной линии в соседних венцах.

Изготовление замковых соединений заметно упрощается и ускоряется, если не размечать каждый брус по отдельности, а сделать шаблон из тонкого и плотного листового материала.

Длина самореза для бруса 50х50. Размер саморезов по дереву, их разновидности и рекомендации по применению. Фосфатированные, с потайными головками и крестовыми шлицами

Какими могут быть длина саморезов по дереву и их диаметр? Почему они различаются цветами? Какая разновидность саморезов обладает наибольшей механической прочностью?

Где и для чего они  могут применяться? Можно ли как-то уменьшить усилие, необходимое для вкручивания этого крепежного элемента? Давайте разбираться.

Разрешите представить: самонарезающие шурупы, или саморезы.

Разновидности

Характерная особенность основной части саморезов по дереву — большой шаг резьбы. Мелкая резьба используется лишь для древесины особо твердых пород.

Саморезы можно условно классифицировать по трем параметрам.

Цвет

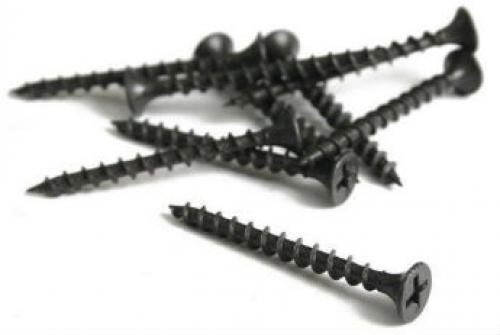

Черные (фосфатированные) изделия обладают шероховатой поверхностью и, как следствие, хорошим сцеплением с древесиной.

Заметьте: оборотная сторона хорошего сцепления — сравнительно большое усилие, необходимое для вкручивания метиза.

Черные метизы для работ по дереву закручиваются, как правило, битом РН2 или обычной крестовой отверткой. И

Желтые (латунированные) крепежные элементы обладают повышенной коррозионной стойкостью и несколько более слабым сцеплением с древесиной (латунь — металл с низким коэффициентом трения). Благодаря относительной дороговизне процесса пассивирования латунью? их цена выше, чем у фосфатированных. Шляпка совместима с битами RZ.

Белые саморезы отличаются от желтых лишь способом антикоррозионной защиты: они покрываются тонким слоем цинка. Функциональных отличий между белыми и желтыми метизами нет; выбор тех или иных сводится к подбору под цвет поверхности.

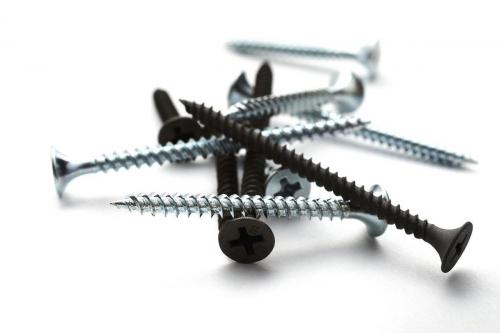

Желтые и белые метизы различаются лишь металлом антикоррозионного покрытия.

Головка

По форме шляпки можно выделить:

• Потайные (коническая головка) с крестообразным шлицем. Все черные саморезы — потайные.

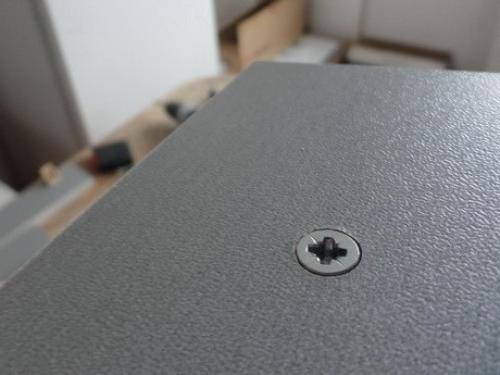

После вкручивания потайная головка остается заподлицо с поверхностью.

• Потайные с прямым шлицем (под плоскую отвертку или бит). Они не пользуются большой популярностью из-за более жестких требований к качеству бита и большей вероятности сорвать шлицы при вкручивании по сравнению с крестообразными аналогами.
• С пресс-шайбами (разновидность полупотайных; обеспечивают надежный прижим детали к деревянному основанию с распределением давления по максимальной поверхности).
• С пресс-шайбами и резиновыми прокладками . Эта разновидность метизов востребована в тех случаях, когда необходимо обеспечить герметичность соединения. Наиболее типичный пример — крепление профлиста к обрешетке кровли.
• С шестигранной головкой . Помимо формы головки, отличаются значительной толщиной; соответственно, очень прочны. Обычно имеют цинковое покрытие.

Любопытно: в отсутствие мощного шуруповерта с соответствующим битом изделия с шестигранной головкой вкручиваются обычным рожковым ключом. Они часто с успехом заменяют анкеры; в частности, крепежом этого типа  комплектуются унитазы и навесные раковины.

Длина резьбы

Она может быть полной (от острия до шляпки) или неполной, с гладким участком перед шляпкой.

1. Первый вариант исполнения полезен тем, что обеспечивает максимальную прочность соединения при креплении тонкой металлической детали к деревянному основанию.
2. Второй применяется при креплении сравнительно толстых деревянных деталей (например, контробрешетки по пароизоляции при сборке кровельного пирога).

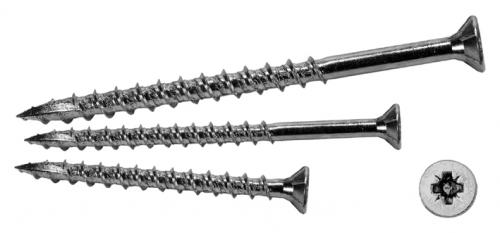

Неполная резьба.

Размеры

Стандартные размеры саморезов по дереву — свои для каждой разновидности.

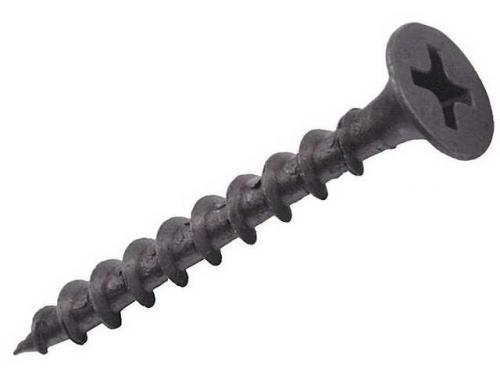

Фосфатированные, с потайными  головками и крестовыми шлицами

Эти изделия наиболее востребованы при ремонте.

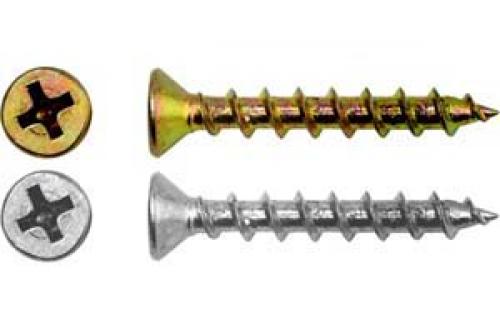

Желтые и белые с потайными головками и крестообразным шлицем

С потайной головкой и прямым шлицем

Размеры этих изделий производители указывают несколько необычным способом: для них приводятся отдельно диаметр головки и собственно самореза.

Соединение бруса между собой. Как правильно класть брус

Пиломатериал имеет квадратное или прямоугольное сечение, поэтому соединения прочные. Он состыковывается гораздо проще, чем оцилиндрованное бревно. Брус легко размечать, выпиливать в нем пазы.

Во время укладки строительного материала при строительстве дома из бруса своими руками следует большое внимание уделить его креплению по углам и по длине. Недостаточно прочно зафиксированный брус может переворачиваться.

Крепить соединяемые детали из дерева гвоздями не рекомендуется. От повышенной влажности древесины гвозди могут заржаветь и разрушиться.

Поэтому вместо металлических гвоздей применяются деревянные. Они называются нагелями. Лучше из березы. Можно использовать черенки и напилить их в нужный размер по длине. Их вбивают вертикально через каждые 1,5-2 м в заранее подготовленные отверстия. Диаметр нагелей ориентировочно 20 мм. Сверлить под них отверстия надо на пару миллиметров больше, чтобы свободно забивались и не препятствовали дальнейшей усадке стен.

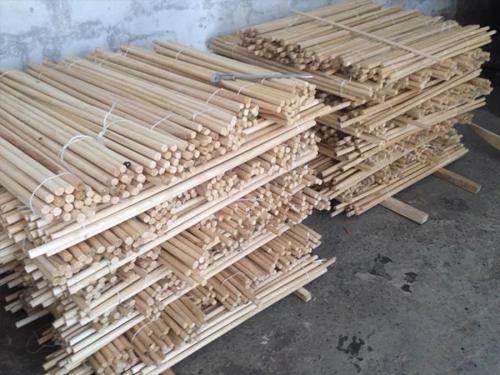

Березовые нагели

На фундамент обязательно укладывают гидроизоляцию. Это могут быть два листа рубероида или гидроизоляционная мембрана. Можно комбинировать материалы: сначала нанести обмазочный слой, а затем положить рулонный.

Брус и нагели обрабатывают антисептическими средствами и антипиренами. Перед укладкой венцов убирают бракованные пиломатериалы. Подготавливают крепеж.

Укладывают первый венец. Чтобы добиться идеально горизонтального расположения первого венца, под брус ставят деревянные подкладки и выравнивают его с помощью строительного уровня. Затем фиксируют первый венец анкерами. Угловое соединение в первом ряду на шпонке, а с внутренней стороны дома используют металлические уголки.

Чем крепить брус к брусу. Особенности работы с брусом

Крепление анкерами нижней обвязки

• брус для каркаса должен быть сухим, если он не высох, тогда после монтажа сразу обшивают каркас из бруса ОСБ;
• весь материал обработайте специальным антисептиком;
• заранее подготовьте необходимые крепежные элементы;
• перед закупкой бруса обязательно точно просчитайте необходимый размер каркаса обшивки, если этого не сделать, то при увеличении толщины (незапланированной) нужно будет добавлять в каркас мелкие детали, что не является хорошим началом при построении каркасной основы.

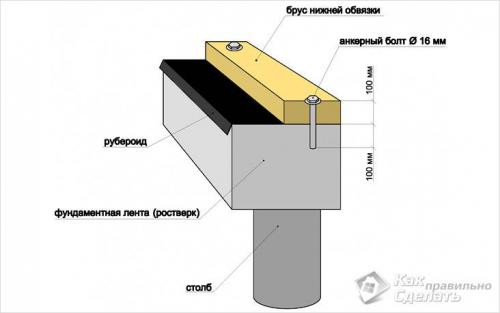

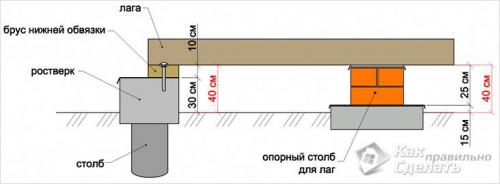

Нижняя обвязка брусом производится по принципу укладки на ростверк (предварительно выложен рубероид).

Перед обвязкой необходимо обязательно покрыть фундамент рубероидом (подойдет дешевый) или пленкой, в противном случае повреждается брус (когда стройка заморожена несколько месяцев).

Крепление к ростверку

Если нет рубероида, можно покрыть фундамент обычной пленкой, которая защитит бетон от влаги и образования бетонного молочка. Когда фундамент готов к укладке бруса, проверьте плоскость ростверка уровнем, чтобы убедиться в его идеальной ровности. На эту поверхность накладывают брус, необходимый для нижней обвязки, при этом брусья стыкуют методом выборки на углах.

Типы соединения бруса

Выборка может быть в полдерева или в лапу. Вариант в полдерева подразумевает ровный срез в половину толщины бруса (для соединения с другим брусом). Вариант крепления в лапу подразумевает собой срез под углом в 45% от середины бруса к нижнему концу (или верхнему, зависит от того, где будет один из брусьев при креплении).

Принцип угловой фиксации бруса

При креплении бруса по принципу угловой фиксации используют одни из вариантов:

• соединение анкером;
• крепеж гвоздями 150мм;
• крепление при помощи деревянного нагеля.

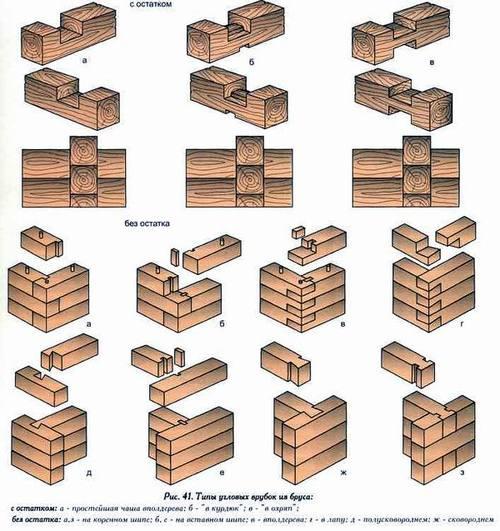

Типы выборок на углах

Нагель должен быть из сушеного дуба, с выступом над поверхностью бруса на 6-8 см, диаметр нагеля всегда равен диаметру отверстия для крепления. Перед креплением брусья сверяют: они должны быть равны по диагонали и углам.

При нижней обвязке брус крепится к фундаменту при помощи гаек с широкими шайбами. Шайба улучшает крепление с фундаментом, потому что увеличивает плоскость сцепления двух поверхностей. Гайку подбирают под ключ – шестигранную, другие варианты не подходят.

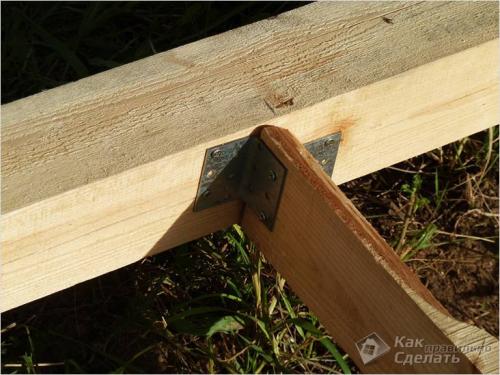

Крепление бруса уголками

Когда брусья нижней обвязки соединяют гвоздями или нагелями — угловой анкер не требуется. Если углы были закреплены по-другому, без нагеля или гвоздей, то первый анкер крепится в угол в месте, где соединяются брусья.

Вертикальные стойки каркасного сооружения устанавливают после того, как завершен процесс нижней обвязки брусьев. Когда работают над установкой стоек, начинают с угловых каркасов.

Как соединить два бруска саморезами. Как правильно соединять деревянные детали саморезами

Саморез представляет собой уникальное крепежное средство, соединяющее деревянные детали с помощью особой конструкции резьбы. Надежность крепления обеспечивается высокой прочностью закаленного металла, способного вкручиваться в поверхности любой прочности при достаточном вращательном усилии. При этом детали проникают в материал с легкостью из-за их специфической формы. Саморезы целесообразно применять для быстрого монтажа пиломатериалов из лиственницы или других древесных пород без предварительной подготовки поверхности.

Разновидности саморезов

При самостоятельном ремонте обычно применяются два вида саморезов — универсальные крепежные элементы и предназначенные для соединения исключительно деревянных деталей. Основным их различием является шаг резьбы, изделия для дерева имеют больший шаг (то есть более редкие витки). Различают также крепежи для металла, они подразделяются на самозасверливающиеся и требующие предварительного создания отверстия в металлической поверхности. Первые характеризуются наличием небольшого сверла, размеры которого соответствуют толщине металла. Кроме того, саморезы могут классифицироваться в зависимости от цели использования. Выделяют кровельные крепежные изделия, соединители для гипсокартонных и деревянных конструкций. Различают также универсальные элементы, подходящие для крепления как дерева, так и металла. Как правило, они маркируются как универсальный потайной саморез. Изделие характеризуется средним шагом резьбы и применяется преимущественно для сцепления деревянных стройматериалов. Существует также универсальный крепеж с полусферической плоской головкой, средним шагом резьбы и острым наконечником. Применяется он для соединения металлических уголков и пластин к деревянному профилю. Плоская головка крепежного элемента позволяет с легкостью прижать любой материал к дереву и обеспечить надежную фиксацию.

Закручивание саморезов: какие инструменты необходимы

В зависимости от сферы применения и назначения крепежи могут увенчиваться шляпками разных размеров, кроме того, последние обычно разнятся формой углубления. Прежде чем вкрутить саморез в деревянное изделие, необходимо убедиться, что в наличии есть все необходимые элементы для качественного и надежного монтажа. В арсенале установщика должны быть шуруповерт с нужной насадкой и отвертка. Желательно иметь также запасные детали, поскольку избежать износа приспособлений в ходе эксплуатации практически невозможно.

Технология соединения деревянных деталей с помощью саморезов

Перед тем как приступить к установке конструкций из дерева, стоит ознакомиться с инструкцией правильного соединения элементов из лиственницы, дуба, ясеня и других пород. В первую очередь необходимо с помощью шила сделать небольшое отверстие в месте, предназначенном для вкручивания самореза. Следующий этап — установка крепежа «на позицию». Затем следует аккуратными движениями проворачивать деталь по ее полного углубления и закрепления в материале. Усилие, прилагаемое для вкручивания можно постепенно увеличивать. Завершая процесс, интенсивность стоит снизить, чтобы не повредить саморез.

Для того чтобы с помощью крепежного элемента прикрутить полотно, стоит заранее позаботиться о выборе подходящего сверла. Стоит отметить, что соединение деревянных изделий, в особенности конструкций из лиственницы, можно осуществить без проделывания предварительного углубления — при достаточном старании саморез быстро войдет вглубь хвойной породы без дополнительных манипуляций. Если же требующие соединения детали изготовлены из благородного дерева, сделать отверстие тонким сверлом все-таки желательно, это позволит избежать появления трещин при вкручивании сверла. К примеру, если диаметр крепежного элемента равен 4 мм, следует просверлить отверстие в 3 мм. В таком случае сцепление окажется максимально надежным, а шляпка крепежа не станет «утапливаться» в конструкции. Единственным недостатком такого способа соединения можно считать появление на деревянном изделии металлических шляпок. Однако их можно замаскировать, использовав для этого шпаклевку или специальную заглушку, подходящую под цвет дерева. Удобные и доступные элементы крепления пользуются спросом среди профессиональных строителей, имеющих большой опыт монтажных работ.

Как крепить брус 150х150. Как скрепить брус между собой?

Прежде чем приступить к возведению дома или бани из бруса своими руками нужно изучить теоретическую часть вопроса. А в частности, усвоить правила правильного крепления деревянного бруса. Дальше, больше, необходимо закрепить свои знания на практике. Получив определенные навыки, можно приступать к строительству дома сруба. А опыт придет во время выполнения работ. Если вы еще не знаете какое количество кубов пиломатериал вам нужно, рекомендуем вам воспользоваться

Скрепление бруса: инструмент

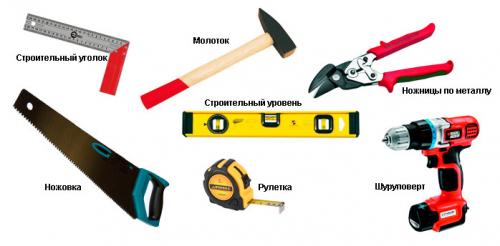

Соединение бруса не самое трудное и тяжелое занятие. Но подготовиться следует. Для этого потребуется:

Мерительный инструмент (рулетка, уголок столярный, уровень) и карандаш, с их помощью выполняется разметка образующих поверхностей крепления.

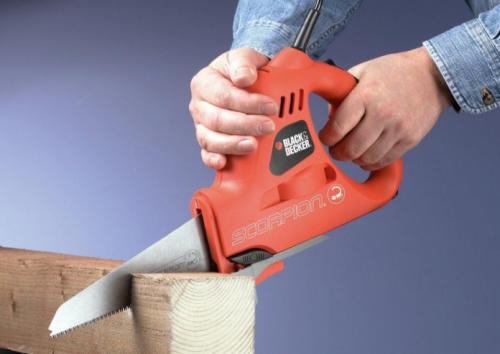

Пила, возможно, ручная электроножовка

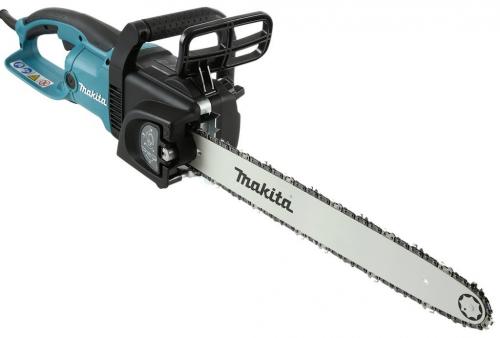

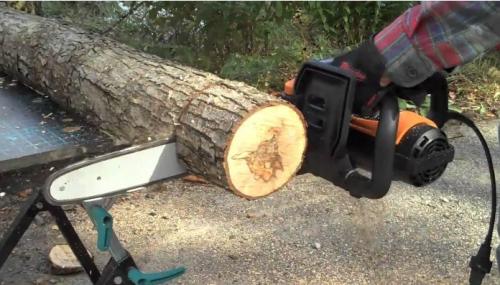

или цепная с электроприводом,

но лучше воспользоваться механизмом с бензиновым двигателем;

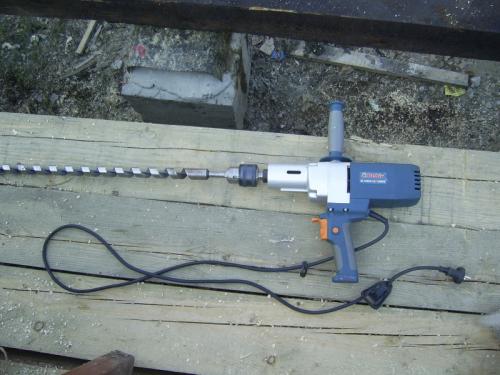

Молоток, дрель и шруповерт.

Способы углового соединения бруса

Теперь, когда все готово, определяемся в каких случаях, необходимо прибегнуть к соединению бруса. Таких моментов два:

1. при устройстве углов в будущем срубе;
2. при недостаточной длине приобретенного бруса.

А способы такого крепления самые разнообразные. Выбор того или иного метода крепления зависит конкретной ситуации и решения мастера. Стыкование бруса во многом отличается от соединения бревенчатых конструкций. Наше время современных технологий дедовские приемы крепления пиломатериалов постоянно совершенствуются. Наиболее популярны два способа фиксации: с остатком, и без.

Рассмотрим оба варианта.

Соединение угла с остатком «в обло» или «в чашу»

Такой метод заключается в использовании замочных пазов. Они могут быть одно-, двух-, и четырёхсторонними.

Односторонний паз получается в результате перпендикулярного надпила с верхней стороны бруса. Ширина, которого должна соответствовать поперечному сечению бруса.

Методика выпиливания двухстороннего паза предполагает пропил бруса с двух противоположных сторон верхней и нижней. Величина глубины пропила равняется четвертой части стороны перпендикулярного сечения. Этот способ дает качественное соединение, но требует высокой квалификации исполнителя.

Соединение бруса 100х100. Как сращивать брус по длине основные моменты

Строганный брус из лиственницыотличаетсялегкостью сборки. Существуют следующие видыэтого материала:

• обычный;
• профилированный, у которого выполнены специальные пазы и гребни;
• клееный, при производстве склеиваются отдельные ламели в цельное изделие.

Для изготовления профилированногоматериалаиспользуетсяхвойная древесина. Его высушивают до 20%, поэтому он отличается равномерной влажностью, стойкостью к гниению, растрескиванию, нот требует до года на усадку. Клееный брус стоит дороже профилированного. Он практически не требует наружной отделки.

При строительстве часто строганный сухой брус 100х150 стыкуется по длине. Этот процесс называется сращиванием. Способ стыкования выбирается по месту, где будет использоваться материал.Если в процессе эксплуатации предполагаются серьезные нагрузки, то выполняется сращивание на шип.

Наращивание может потребоваться и на несущих стенах, и на разделительных перегородках. Стыкование также дает возможность экономно использовать материал. При возведении стен венцы надо собирать с учетом перевязки (стыки в соседних рядах должны располагаться на противоположных сторонах стены, по аналогии с кладкой кирпича).

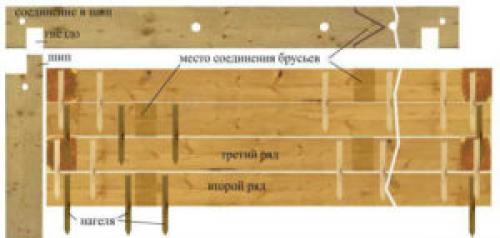

Схема перевязки бруса при укладке стен

Если материал будет испытывать только сжатие, то достаточно соединить элементы внакладку (косыми либо прямыми срезами). Для повышения стойкости против боковых нагрузок для стыкования материала применяется вариант замка.Наращивание позволяет рационально использовать строительный материал.

Как соединить три бруса в углу. Распространенные виды соединений бруса в углах

При строительстве дома нередко возникает вопрос о том, как соединить брусья между собой в углах. Ведь от надежного и прочного скрепления зависит и надежность будущего дома в дальнейшем. Для комфортного проживания также важно, чтобы угол помещения был теплым, не продувался ветром.

Рассмотрим самые распространенные виды угловых соединений бруса.

Встык

Является самым простым способом. Один брус торцовой частью стыкуется к боковой части другого. Каждый последующий ряд смещается, перекрывая сам стык. Такой способ считается не очень надежным, к тому же углы со временем могут продуваться. Поэтому применять метод для жилых домов не рекомендуется, а вот для хозяйственных построек – вполне.

Фото из открытых источников

В пол дерева

Один из самых распространенных методов углового соединения при строительстве. Его исполнение доступно плотнику без большого опыта. Процедура предполагает вырез с торцевых сторон симметричных прямых выемок до половины толщины пиломатериала. Затем производится укладка брусьев друг на друга спиленными сторонами.

Соединение бруса «в пол дерева» Фото из открытых источников

В лапу

С торцевых сторон брусьев производится выпиливание, примерно до половины толщины, симметричных косых выемок с расширением к концу. Такой метод позволяет предотвратить продуваемость, нежели в случае с спряжением «в пол дерева». Если спил выполнен таким образом, что противоположные грани параллельны друг другу, то спряжение носит название «прямая лапа» .

Соединение бруса «в лапу» Фото из открытых источников

Ласточкин хвост

Разновидность соединения «в лапу». Стыки в соединительных узлах выполнены в четырех плоскостях, каждая из которых имеет наклонный спил. В итоге получается форма сложной трапециевидной призмы. Такой способ получается достаточно прочным и герметичным, препятствует расхождению углов как внутрь, так и наружу.

Угловое соединение бруса «ласточкин хвост» Фото из открытых источников

Шип-паз (теплый угол, коренной шип)

В одном брусе сбоку выпиливается паз. На торцевой части другого выпиливается шип. Необходимо учесть, чтобы при стыковке он оказался с внутренней стороны возводимой стены – таким образом угол стены пропускает меньше теплого воздуха из помещения. Плюс метода в том, что угол становится непродуваемым.

Соединение бруса «шип-паз,» «коренной шип» или «теплый угол» Фото из открытых источников

У строительной технологии есть свои разновидности, которые обеспечивают более надежную фиксацию бруса в пазу и исключают вероятность разъединения при нагрузках или в период усадки сруба.

Полусковороднем

Шип выполнен в виде прямоугольной трапеции. В том числе, применим и для стыковки внутренних стен и носит также называние «полуласточкин хвост» .

Соединение бруса «полусковороднем» Фото из открытых источников

Сковороднем

Шип выполнен в виде симметричной трапеции. Чаще применим для стыковки внутренних стен, а также сращивания и носит второе название «ласточкин хвост» .

Соединение ,бруса «сковороднем» или «ласточкин хвост» Фото из открытых источников

Вставной шип (со шпонкой)

Некоторые соединительные узлы для большей надежности усиливаются вставным шипом, по-другому его называют шпонкой . Технология такого соединения позволяет уменьшить продуваемость в углах.

Соединение бруса на вставном шипе (шпонке) Фото из открытых источников

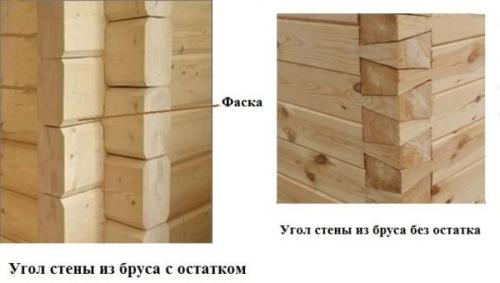

Соединения с остатком (в обло)

Предполагает скрепление бруса на некоторых расстояниях от краев. Может выполняться различными способами.

В нижнем венце вырубают паз для последующей укладки в него верхнего венца. Сечение представляет собой половину высоты бруса. Данный узел называют односторонним или «в пол дерева» .

Двухстороннее соединение представляет собой пропил паза соединительных брусьев каждого венца и снизу, и сверху. Такая стыковка обеспечивает более плотную укладку материала.

Четырехстороннее соединение в «обло» – вырубка пазов делается на всех четырех поверхностях. Является самым надежным из трех представленных вариантов, но требует от строителей высокого профессионализма, чаще выпиливание производится на заводе при изготовлении готовых домокомплектов.
