Этапы строительства деревянного перекрытия между этажами. Межэтажное

Этапы строительства деревянного перекрытия между этажами. Межэтажное

Перекрытие, которое расположено между отапливаемыми этажами находится в самых лучших условиях, поскольку не испытывают температурный напор между своими поверхностями, например, как цокольное и чердачное перекрытие. Это обуславливает тот факт, что теплозащита таких конструкций должна иметь меньший слой утеплителя.

Тем не менее вообще отказаться от него не получится , поскольку для таких устройств имеются повышенные требования к звукозащитным характеристикам. По воздушному шуму такие перекрытия должны обеспечить 52 дБ, а по ударному — 60 Дб. Такой уровень защиты может гарантировать акустическая минеральная вата слоем не менее 100 мм.

Основные стадии монтажа  перекрытий между этажами:

1. В процессе постройки стен вверху создают специализированные проемы для балок. Перед производством монтажно-сборочных работ эти проемы тщательно чистят от различных загрязнений и покрывают поверхность гидроизоляцией. Для пеноблоков подойдет рубероид, а для кирпичных стен гнезда обрабатывают битумной мастикой.
2. Аналогичной мастикой обмазывают торцы балок и после чего их выставляют в проемы или на армопояс.
3. Для деревянных стен они врубаются в венец сверху методом «ласточкин хвост».
4. Крепление балок выполняются железными скобами.
5. Брус в гнезде должен иметь просвет к стене не меньше 3 см, его заполняют паклей или кусочками минваты.
6. Устанавливают нижний настил из досок 15-20 мм или плит на предварительно установленные черепные бруски 5х5 см.
7. На смонтированный настил сверху раскладывают парозащитную мембрану, чтобы влажные пары с нижнего этажа не повредили теплоизоляционный и акустический материал, швы выполняют с нахлестом не менее 100 мм, который уплотняют специальным скотчем.
8. Устанавливают минеральные плиты, очень плотно друг к другу, но без замятия материала.

Деревянное перекрытие между этажами в доме из газобетона. Монолитные межэтажные перекрытия

Не менее популярный метод обустройства перекрытий при возведении домов из пено- и газоблоков. Его основные преимущества :

• использование пожаробезопасных деталей;
• долговечность;
• разнообразие материалов для проведения строительных работ;
• относительная простота монтажных работ.

Наивысшая несущая способность достигается, если используются монолитные плиты, что также увеличивает функциональность сооружения. Пролет может иметь любую величину, габариты и геометрическую форму. По технологии, перекрытие делается непосредственно на объекте. Для реализации задачи потребуется бетон (покупается или изготавливается на месте), которым заполняется опалубка на 1-м этаже. Смесь заливается таким образом, чтобы плита получилась толщиной от 100 до 200 мм (в зависимости от проекта).

Опалубка и армирование для заливки перекрытий первого этажа Источник beton-house.com

Выбирая этот метод, в учет следует брать следующие факторы :

• Прежде чем заполнять опалубку требуются подготовительные работы ;
• Если планируется изготовление бетона на месте, понадобится спецтехника (бетономешалка и специальный насос);
• Несущие конструкции должны будут полностью затвердеть, на что требуется время ;
• Чтобы получить нужную марочную прочность бетона, нужен грамотный специалист , который разбирается в пропорциях;
• Монолитное перекрытие – не самый доступный, но надежный вариант.

Перекрытия из железных балок

Современные дома из газобетона перекрываются и металлическими балками. Способ пользуется популярностью за счет того, что позволяет сделать прочное и надежное перекрытие при большой длине между несущими стенами. Но важно понимать, что несмотря на любую обработку, металл со временем портится, как минимум, покрывается ржавчиной, теряя эксплуатационные характеристики.

Побитые коррозией балки требуют быстро теряют свои эксплуатационные свойства Источник dc-region.ru

Как крепятся деревянные перекрытия

Для правильного крепления деревянных блоков, в газобетонных стенах формируются специальные открытые или закрытые гнезда. Также надо быть уверенным, что древесина сможет «дышать», для чего конец каждой балки срезается под углом в 60-75 градусов. Срез тщательно обрабатывается антисептическими средствами.

Тот конец балки, который обрабатывался антисептиком (за исключением срезанного края), впоследствии следует обмотать рубероидом или другим гидроизоляционным материалом. Кроме защиты древесины это делается еще и чтобы балка, плотно «сидела» в гнезде.

С точки зрения теплоизоляции, гнезда – самые слабые места перекрытия второго этажа в доме из газобетона. Поэтому они дополнительно утепляются, для чего подходит минеральная вата или пенополистирольные пластины.

Способы заделки балок в стенах; обработка концов балки защищает от образования конденсата и гниение материалов Источник sdelaipotolok.com

Полностью обработав, обмотав и установив балку, необходимо дополнительно осмотреть гнезда – в них могут быть трещины, которые надо перекрыть специальными растворами и герметиками, чтобы не пустить в гнезда влажный и теплый воздух. В любом случае дополнительная защита гнезд лишней не будет и продлит срок службы балок.

Дома из зимнего леса – вся правда о преимуществах зимней рубки для строительства домов

Крепление монолитного перекрытия

Перед сооружением перекрытия делается армопояс, так как газобетонные блоки – хрупкий материал, который легко лопнет под нагрузкой. Под армопояс следует соорудить деревянную опалубку, повторяющую контур стен. Важно, чтобы она была цельной, то есть не прерывающейся. После этого армопояс заливают раствором бетона.

Подготовка армопояса под перекрытия Источник banya-ili-sauna.ru

Прежде чем приступать к сооружению опалубки, для нее потребуется установка подпорок. Как правило, на этом этапе используются подставки из стали. Важно ровно установить подпорки, без погрешностей, так как последствия могут стать причиной больших сложностей. Чтобы выровнять подставки удобно использовать строительный уровень. Одна стойка выдерживает нагрузку в 300-500 кг.

Применение строительного уровня поможет уложить балки без перекосов Источник lestorg32.ru

После укладываются поперечные балки (начинать можно как сверху, так и снизу, пришивая к подпоркам). На следующем этапе устанавливается арматурная сетка. В первую очередь прокладываются кабеля, так как если сначала залить бетон, их проложить уже будет проблематично. На этом же этапе монтируются трубы для вентиляции и оставляется не залитый участок, где будет лестница между этажами. Для связывания арматуры подойдет проволока, после чего конструкцию заливают бетоном.

Отталкиваясь от объема бетономешалки, бетон изготавливают по следующей пропорции :

• Цемент – 7 литров;
• Песок – 15 литров;

Заранее подготавливается участок, куда впоследствии выливается готовая смесь. Само монолитное перекрытие должно иметь толщину от 150 до 300 мм. Чтобы смесь полностью затвердела, достаточно выждать несколько дней. Если перекрытие делилось на участки, то используемые балки, при помощи которых оно отделялось, должны быть удалены.

Смета на устройство деревянного перекрытия. Страница 1 из 5

Выбрать другой сборник расценок ФЕР-2001
Посмотр состава работ и стоимость затрат, осуществляется щелчком по ссылке в шифре или наименовании расценки.
Что бы составить смету на отделочные работы или на строительство загородного дома, нужно открыть страницу сметная программа в режиме on-line

В сборнике отображены затраты без накладных расходов и сметной прибыли периода 2000 года (цены Московской области), расчёт которых осуществлялся по ГЭСНам образца 2009 года . Данную стоимость необходимо привести к текущим ценам при помощи коэффициента. Кроме того, иногда встречаются расценки содержащие неучтённые ресурсы (чаще всего это материалы без расхода или стоимости).

Вы можете перейти на страницу расценок, которые рассчитаны на основе нормативов редакции 2020 года с дополнениями 1 - 3

№

Шифр

Наименование работы

Ед. Изм.

Стоимость Руб.

Как правильно сделать перекрытие между этажами. По расположению

Существует несколько разновидностей по этой классификации.

Междуэтажные

Конструкция между жилыми этажами начинается с подвального перекрытия, которое служит также полом первого этажа. Потолок первого этажа является обратной стороной пола второго этажа и так далее до чердачного перекрытия, служащего потолком самого высокого этажа.

К данным видам перекрытий предъявляют требования, касающиеся наибольшей прочности , поскольку это самые эксплуатируемые конструкции, удерживающие мебель, вес людей, который постоянно меняется.
Частота вибраций на них также оказывается также максимальная. Перекрытия между жилыми этажами помимо всего прочего должны еще быть эстетически приемлемыми. Пол и потолок оформляют согласно определенному дизайну, а это дополнительная нагрузка, оказываемая отделочными материалами на перекрытия с обеих сторон.

При проектировке междуэтажного перекрытия также учитывается назначение самого помещения. Если это баня, инкубатор, теплица и т.д. влажность, соответственно, будет повышена, значит гидро- и пароизоляцию, герметичность необходимо прокладывать более тщательно, а также обеспечить хорошую вентиляцию помещения, особенно если перекрытия деревянные.

Подвальные и цокольные

Подвал от цоколя отличается глубиной по отношению к уровню земли. Если подвал находится полностью под землей, то цоколь слегка возвышается над землей, ближе к потолку можно вставить маленькое окошко. Перекрытия для обоих видов помещения практически одинаковые, но с собственными нюансами.

Температура в них редко превышает +8 градусов, поэтому утепление данного перекрытия выполняется только лишь для того, чтобы защитить первый жилой этаж от проникновения холода с подвала.

Требования к прочности максимальные , поскольку данная конструкция держит на себе весь дом. Вследствие этого, при устройстве перекрытия на этапах строительства из шлакоблока, между слоями прокладывают арматуру с бетонированием, чтобы добавить жесткости несущим стенам, на которые будет возлагаться вес нулевого перекрытия.

Подробно о различиях между цоколем и подвалом сказано в документах СНиП 31–02–2001 и СНиП 2.08.01–89 о жилых зданиях и одноквартирных домах.

Деревянные перекрытия между этажами плюсы и минусы. Какие плюсы и минусы деревянных перекрытий в доме: что говорят владельцы?

Споры о качестве и долговечности деревянных перекрытий на строительных форумах не утихают долгие годы. Если говорить откровенно, то данный вид конструкции действительно подходит не для каждого жилого помещения.

Чтобы четко оценить целесообразность перекрытий по деревянным балкам, стоит разобраться, в чем их преимущества и недостатки.

Преимущества

Чтобы правильно оценить качество деревянных перекрытий, нужно понимать, о каком здании идет речь. Перекрытия в частном доме, который строится с нуля, в доме с 50 летним стажем и более и в многоквартирном доме (в сталинке, например), это 3 большие разницы.

Разберем вначале ситуацию в идеале, когда застройщик решил сам выбрать материал, контролировать стройку, тогда плюсы можно выделить следующие:

1. Простота возведения конструкции. Для создания перекрытия из дерева, если это не трехэтажный дом, в котором применяют круглый лес с диаметром 30 см, нет нужды привлекать специальную технику, подъемный кран и т.д. С брусом или бревном сможет справиться 2-3 мужчин.
2. Большой выбор пиломатериалов. Подобрать брус, бревно, двутавровые балки, СИП панели можно на любой вкус и цвет, любого сечения и размера. Их можно корректировать по длине, наращивать, урезать. Также существуют фермы перекрытия – целая конструкция, которая выдерживает значительный вес верхнего этажа.
3. Малый вес конструкции. По сравнению с металлическими балками перекрытия, железобетонными и тем более с бетонными плитами, перекрытие из дерева, вместе с лагами и черновым полом будет значительно меньше весить. Вследствие этого снижается давление на несущие стены и фундамент. Для сравнения: вес самого перекрытия из дерева (без утеплителя) в среднем составляет 50-100 кг/м², железобетонного – от 400 кг/м².
4. Мягкость материала. В данном случае, имеется введу то, что дерево очень податливый материал для ремонта. Оно легко прокалывается саморезами, гвоздями, в случае ремонта балок без труда можно вставлять металлические вставки, протезы. А если материал легко поддается ремонту, это делает его практически вечным.
5. Высокие экологические показатели. Дерево не выделяет опасных для здоровья веществ, а в новом доме царит приятный аромат древесины. А если в качестве перекрытий используется дорогая лиственница, ее природные смолы предотвращают возникновение грибка.
6. Низкая теплопроводность. Дерево обладает самой низкой теплопроводностью из всех видов перекрытий. А чем ниже теплопроводность, тем меньше усилий нужно затратить на утепление.

Источник: https://aystroika.info/novosti/montazh-perekrytiy-v-derevyannom-dome-vybor-zvukoizolyatora

Как сделать перекрытие между первым и вторым этажом. Основные требования к перекрытиям между этажами

Перекрытия образуют этажность здания

Перекрытие — это конструкционный элемент здания, который производит деление здания в горизонтальной плоскости с образованием этажей, а также отделяет их от чердака и подвала. Доля затрат на сооружение этой конструкции составляет порядка 20% от сметы строительства. Перекрытие относится к ответственным конструкциям, поэтому на этапе проектирования следует придерживаться основных требований, которые к ним предъявляются:

1. Прочностные показатели должны находиться на уровне, который позволяет выдерживать нагрузку, складывающуюся из собственного веса и массы элементов строения, предметов и людей. Прочность перекрытия увеличивается с понижением уровня его расположения.
2. Параметры жесткости находятся в прямой зависимости от прочности и ширины конструкции. Для деревянных конструкций допускается изгиб в пределах 0,5-0,7% от их ширины, для балок из стали — 0,25%.
3. Перекрытие должно обеспечивать достаточную звукоизоляцию, при которой уровень шума находиться в пределах санитарных норм. Улучшение этого показателя достигается повышением герметичности стыков.
4. Конструкция должна обладать достаточной теплоизоляцией. В случае, если она находится между помещениями, имеющими температурную разницу более 10 градусов по Цельсию, требуется реализовать дополнительные мероприятия по сохранению тепла.
5. Для достижения требуемой пожаробезопасности материал перекрытий должен иметь определенную огнестойкость. Под этим понятием подразумевается степень защиты помещений от воздействия огня на протяжении определенного времени.
6. Сочетание массы и толщины конструкции должно быть оптимальным.

Перекрытие второго этажа по деревянным балкам. Этап #1. Установка балок перекрытия

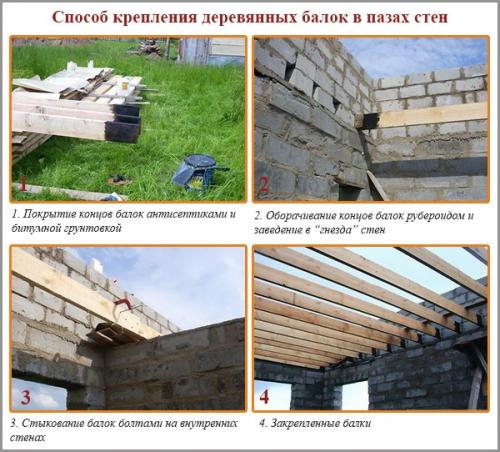

Чаще всего балки устанавливают с заведением их в пазы стен. Такой вариант возможен, когда монтаж перекрытия ведется на стадии строительства дома.

Процесс монтажа в этом случае выполняется следующим образом:

1. Балки покрывают антисептиками и антипиренами. Это необходимо, чтобы снизить склонность деревянных конструкций к гниению и обеспечить пожаробезопасность.

2. Концы балок подрезают под углом 60°, выкрашивают их битумной мастикой и оборачивают рубероидом в 2 слоя (для гидроизоляции). При этом торец должен остаться открытым, для свободного выхода через него водяных паров.

3. Начинают монтаж с установки двух крайних балок, которые размещают на расстоянии 50 мм от стен (минимум).

Брусья заводят в «гнезда» на 100-150 мм, оставляя вентиляционный зазор между древесиной и стенами не менее 30-50мм.

4. Для контроля горизонтальности балок устанавливают по их верхней плоскости на ребро длинную доску, а поверх нее – пузырьковый уровень. Чтобы выровнять балки по уровню, применяют деревянные плашки разной толщины, которые подкладывают в нижнюю часть паза на стене. Плашки предварительно должны быть обработаны битумной мастикой и высушены.

5. Чтобы исключить скрип балки и перекрыть доступ холодного воздуха, зазор заполняют минеральным утеплителем или паклей.

6. По уложенной контрольной доске выкладывают остальные, промежуточные, балки. Технология их заведения в гнезда стен такая же, как и при монтаже крайних балок.

7. Каждая пятая балка дополнительно закрепляется к стене при помощи анкера.

Когда дом уже построен, то установку балок для перекрытия проще выполнить с помощью металлических опор. В этом случае процесс монтажа таков:

1. Балки пропитывают антипиренами и антисептиками.

2. На стенах, на одном уровне, в соответствии с рассчитанным шагом балок, фиксируют опоры (уголки, хомуты, кронштейны). Крепление выполняют саморезами или шурупами, вкручивая их в отверстия опор.

3. Балки укладывают на опоры и фиксируют их саморезами.
