Простой способ крепления балок перекрытия. Схемы монтажа

Простой способ крепления балок перекрытия. Схемы монтажа

Крепление балок перекрытия может быть произведено по одной из следующих схем:

• фиксация балок в стене;
• фиксация подвесным методом.

Крепление балок методом вмуровывания в стену производится, как правило, на начальном этапе строительства дома, то есть при возведении коробки. Установка балочного перекрытия таким способом выполняется по следующей схеме:

1. конец балки обрезается под углом 60º — 70º для получения достаточного уровня вентиляции;
2. торцы балочного перекрытия защищаются от влаги рубероидом, толем или битумной смолой. При выборе битумной смолы в нишу дополнительно укладывается слой гидроизоляции;
3. балка устанавливается в подготовленную нишу на расстоянии 20 – 25 мм от стены. Это ограничение также служит для увеличения вентиляции деревянного бруса;
4. фиксация балки производится при помощи болтов;
5. узел крепления балки в нише утепляется, например, минеральной ватой.

Правила установки балки в паз на стене

Подвесной метод крепления балок является более простым, но не позволяет достичь уровня максимальной нагрузки. Таким методом, например, производится крепление балки к колонне.

Схема крепления подвесным способом осуществляется так:

1. на стене при помощи болтов фиксируются специальные крепежные кронштейны, которые могут быть изготовлены различной формы, например, в виде квадрата без одной стороны;
2. в крепежный узел вставляется балка и фиксируется болтами.

Фиксация балок подвесными кронштейнами

Метод установки балок с помощью кронштейнов представлен на

Для сооружения перекрытий рекомендуется использовать балки, длина которых равна соответствующему параметру дома. Однако стоимость цельных балок достаточно высока, что привело к использованию иных методов:

• соединения балок на стене. Такой способ используется и при необходимости установки в перекрытие окон , люков;
• укладка балок короткими прогонами.

Наиболее простым способом стыковки является соединение балок на внутренней стене дома, например, на стене, разделяющей комнаты. Такой способ соединения производится по следующей схеме:

1. на стене обустраивается место для расположения балок путем укладки слоя гидроизоляционного материала;
2. балки устанавливаются таким образом, чтобы концы перекрытий находились в одном месте и четко соотносились друг с другом;
3. связывание балок между собой производится болтами.

Обустройства перекрытий из балок недостаточной длины

Способ укладки балок прогонами следующий:

1. в первую очередь устанавливаются центральные балки, которые будут выполнять функции удерживающих элементов. Центральные балки могут быть цельными или срощеными предыдущим способом;
2. между центральными балками подвесным методом устанавливается обрешетка.

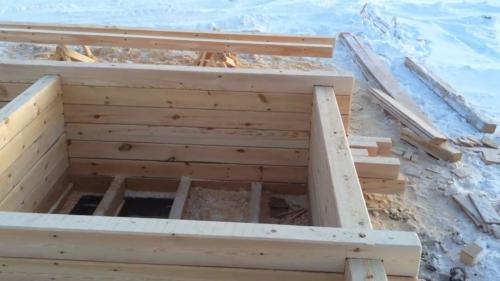

Способы крепления бруса. 11 лучших способов соединения бруса между собой в углах и по длине

В деревянном домостроении накоплен большой опыт строительства домов: бревенчатого, каркасного, брусового. Соединение бруса и бревен выполняется разными способами. Далее покажу как выбрать прочный и доступный способ стыковки при строительстве брусового дома.

Как правильно класть брус

Пиломатериал имеет квадратное или прямоугольное сечение, поэтому соединения прочные. Он состыковывается гораздо проще, чем оцилиндрованное бревно. Брус легко размечать, выпиливать в нем пазы.

Во время укладки строительного материала при строительстве дома из бруса своими руками следует большое внимание уделить его креплению по углам и по длине. Недостаточно прочно зафиксированный брус может переворачиваться.

Крепить соединяемые детали из дерева гвоздями не рекомендуется. От повышенной влажности древесины гвозди могут заржаветь и разрушиться.

Поэтому вместо металлических гвоздей применяются деревянные. Они называются нагелями. Лучше из березы. Можно использовать черенки и напилить их в нужный размер по длине. Их вбивают вертикально через каждые 1,5-2 м в заранее подготовленные отверстия. Диаметр нагелей ориентировочно 20 мм. Сверлить под них отверстия надо на пару миллиметров больше, чтобы свободно забивались и не препятствовали дальнейшей усадке стен.

Березовые нагели

На фундамент обязательно укладывают гидроизоляцию. Это могут быть два листа рубероида или гидроизоляционная мембрана. Можно комбинировать материалы: сначала нанести обмазочный слой, а затем положить рулонный.

Брус и нагели обрабатывают антисептическими средствами и антипиренами. Перед укладкой венцов убирают бракованные пиломатериалы. Подготавливают крепеж.

Укладывают первый венец. Чтобы добиться идеально горизонтального расположения первого венца, под брус ставят деревянные подкладки и выравнивают его с помощью строительного уровня. Затем фиксируют первый венец анкерами. Угловое соединение в первом ряду на шпонке, а с внутренней стороны дома используют металлические уголки.

Виды соединения бруса

Рассмотрим три вида стыковки, как соединить брус между собой:

• Угловое соединение. Заготовки совмещаются в замок в углу;
• Продольное. Оно заключается в сращивании двух элементов между собой в длину;
• Вертикальное сращивание венцов в пределах стены.

Соединение углов бруса с остатком

Заготовки при угловом соединении с остатком выходят за плоскость стены. Они называются зауголки.

Уголовое соединение с остатком

В одной заготовке вырубается углубление — чаша. У оцилиндрованного бревна оно полукруглое, у профилированного — прямоугольное. Вторая заготовка вставляется в чашу цельной или с вырезом, соответствующим ее форме. Такие углы не пропускают холод. Утепление сруба при тщательной конопатке не понадобится.

При их скреплении остаются обрезки древесины. Поэтому требуется приобрести большее количество материала и учесть длину его обрезков. Соединение в чашу имеет и другое название: в обло (облый — круглый).

Углы без остатка

Многие домашние мастера хотят сэкономить материал, поэтому применяют способ стыковки бруса 100х100 (самый распространенный) без остатка. В данном случае соединение более холодное, углы больше продуваются, пиломатериал не выглядывает из-за угла стены, а располагается вровень с ним.

К угловым соединениям без остатка относятся крепления:

• Встык;
• При помощи шпонки;
• Коренной шип;
• Теплый угол;
• Ласточкин хвост;
• В лапу;
• В полдерева.

Встык

Соединение бруса в стык — самое простое. Заготовки прикладываются друг к другу под прямым углом. Пазы отсутствуют.

При возведении строений ряды смещаются друг относительно друга, и стыки чередуются между собой. Чтобы сцепление было более прочным, их скрепляют скобами или стальными пластинами.

Строительный материал не обрабатывается. Со временем углы отходят друг от друга, продуваются. Внутрь щелей может попасть вода. Поэтому для жилых строений такой способ стыковки не используется. Соединение в стык подойдет для хозяйственных построек, временных сооружений, навесов. Такие строения легко разбираются. Материал можно использовать повторно.

Балки перекрытия одноэтажного дома. Какие балки на пролете 4 метра допускаются нормативами

Чаще всего при строительстве деревянных перекрытий используются доски и брус так называемых ходовых размеров: 50х150, 50х200, 100х150 и т.д. Такие балки удовлетворяют нормам (после расчёта), если планируется перекрывать проём не более четырех метров.

Для перекрытия длиной в 6 и более метров они уже не подходят.

Деревянная балка более 6 метров: тонкости

Балка для пролета 6 метров и более не должна делаться из бруса и досок  ходовых размеров.

Следует запомнить правило: прочность и жёсткость перекрытия в большей степени зависят от высоты балки и в меньшей степени – от её ширины.

На балку перекрытия действует распределённая и сосредоточенная нагрузка. Поэтому деревянные балки для больших пролетов проектируются не «впритык», а с запасом по прочности и допустимому прогибу. Это обеспечивает нормальную и безопасную эксплуатацию перекрытия.

Для расчёта нагрузки, которую выдержит перекрытие, надо обладать соответствующими знаниями. Чтобы не углубляться в формулы сопромата (а при строительстве гаража это точно избыточно), обычному застройщику достаточно воспользоваться онлайн-калькуляторами по расчёту деревянных однопролётных балок.

Leo060147 ( Пользователь FORUMHOUSE)

Самостройщик чаще всего не является профессиональным проектировщиком. Всё, что он хочет знать, – это какие балки нужно смонтировать в перекрытии, чтобы оно отвечало основным требованиям про прочности и надёжности. Это и позволяют высчитать онлайн-калькуляторы.

Пользоваться такими калькуляторам просто. Чтобы сделать расчеты необходимые значения, достаточно ввести размеры лаг и длину пролёта, которые они должны перекрыть.

Также для упрощения задачи можно применить  готовые таблицы.

Так как таблицы основаны на американских нормативах, а размеры пиломатериалов за океаном несколько отличаются от сечений, принятых в нашей стране, то применять в расчётах нужно графу, выделенную жёлтым цветом.

Так как таблицы основаны на американских нормативах, а размеры пиломатериалов за океаном несколько отличаются от сечений, принятых в нашей стране, то применять в расчётах нужно графу, выделенную жёлтым цветом.

Крепление балок перекрытия к стенам из газобетона. Преимущества и недостатки по сравнению с плитами перекрытия

Деревянные балки могут похвастаться своей легкостью и простотой в установке. Бытует ошибочное мнение, что под легкие перекрытия из дерева не нужен армирующий слой. Это в корне не верно.
Важно! Для газобетонных стен в независимости от вида перекрытия всегда необходим армопояс!

В случае с деревянными перекрытиями его возведение распределит нагрузку от балок по всему периметру стен и предотвратит растрескивание газобетона от точечных нагрузок.

Плюсами деревянных балок являются:

1. Экологичность, так как дерево — это возобновляемый натуральный материал.
2. Небольшая масса.
3. Низкая теплопроводность по сравнению с бетонными конструкциями.
4. Невысокая цена по сравнению с другими видами перекрытий.
5. Большой ассортимент в выборе.
6. Простота установки балок.

Отрицательные стороны у древесины тоже имеются:

1. Недолговечность. Рано или поздно даже самые хорошие перекрытия могут начать гнить.
2. Малопрочность — дерево не сможет выдержать столько веса, сколько смогло бы перекрытие из бетона.
3. Горючесть (натуральные материалы легко воспламеняются).

Важно! Несмотря на такие значительные отрицательные качества, дерево все равно выбирают намного чаще, и вот почему: специальные составы для пропитки древесины смогут продлить срок службы, уберечь от гниения и воспламенения. А малая прочность искореняется благодаря использованию большего количества балок и уменьшения шага прокладки.

Теперь рассмотрим бетонные перекрытия и их недостатки:

1. Первым и наиболее существенные минусом является дороговизна перекрытия из бетона. Мало того, что сами перекрытия стоят недешево, для их установки и перевозки потребуется и специальная техника (кран). Так что и за установку придется выложить определенную денежную сумму. У деревянных перекрытий этот минус отсутствует — установку можно произвести самостоятельно. Если балки небольшие, то достаточно будет и двух-трех человек. Чем они тяжелее и массивнее, тем большее количество людей придется задействовать.
2. Высокий вес. Мы уже говорили, что для монтажа потребуется специальная техника. А ещё потребуется более дорогой фундамент.

Крепление деревянной балки к кирпичной стене. Крепление деревянного бруса к кирпичной стене

Крепление деревянного бруса к кирпичной стене – особенности технологии

В процессе выполнения различных строительных работ зачастую возникает потребность в закреплении бруса на кирпичной стене. У неопытных мастеров эта задача нередко вызывает ряд вопросов. Поэтому в данной статье мы рассмотрим, как закрепить деревянный брусок к кирпичной стене, а также некоторые другие деревянные детали.

Крепление бруса к стене

В каких случаях требуется крепление бруса к стене

Крепление бруса к кирпичной кладке является довольно распространенной строительной операцией, которая может потребоваться в следующих случаях:

• При креплении различных конструкций и элементов интерьера.
• При выполнении перепланировки.
• В процессе утепления или облицовки фасада – в этом случае необходимо выполнить крепление деревянной обрешетки к кирпичной стене.
• Для монтажа козырьков и примыкающих к дому навесов.

Ниже подробно рассмотрим, как выполняется монтаж бруса.

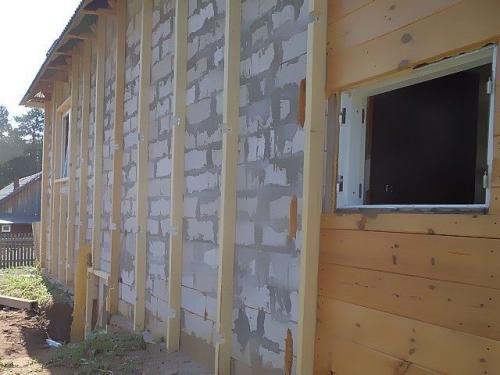

Монтаж деревянной обрешетки

Процесс крепления бруса

Инструменты

Перед тем как прикрепить деревянный брус к кирпичной стене, необходимо подготовить следующие инструменты и материалы:

• Электродрель;
• Молоток;
• Строительный уровень;
• Дюбеля типа «быстрый монтаж».

Монтаж

Инструкция по закреплению бруса на стене выглядит следующим образом:

• Вначале нужно найти положение, в котором должен находиться прикрепленный к стене брус.
• Далее надо выполнить отверстия под дюбеля, которые высверливаются сквозь брус . На этом этапе важно не сместить деталь, поэтому работу лучше выполнять вдвоем, чтобы один человек удерживал брус, а второй – высверливал отверстия.

Шаг между крепежами зависит от сечения бруса – чем оно больше, тем, соответственно, меньше должен быть шаг. К примеру, если крепится брусок сечением 5х5 см, шаг должен составлять около 20 – 30 см.

Кроме того, в зависимости от сечения бруска выбирается и размер крепежа. Максимальный размер составляет 8×120 мм, а минимальный – 6×40 мм. Что касается выбора сверла, то оно должно соответствовать диаметру и длине дюбеля.

• Затем надо выполнить зенкование отверстий, чтобы выполнить монтаж крепежей впотай . Для этого отверстия на несколько миллиметров рассверливаются сверлом, соответствующим диаметру шляпки крепежа.

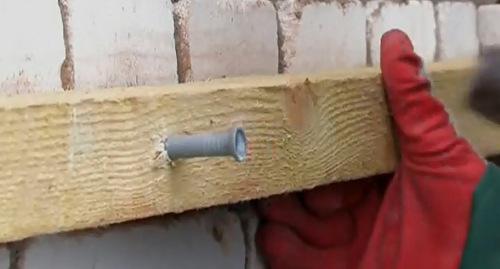

Вставка пластикового дюбеля в отверстие

• После этого в отверстия своими руками вставляются пластиковые дюбеля.
• В завершение работы в дюбеля вставляются гвозди и забиваются молотком . В результате крепежи расширяются и прочно фиксируются в стене, удерживая при этом деревянную деталь.

Обратите внимание! Гвозди дюбелей имеют прорези под крестовую отвертку, однако, они не предназначены для того, чтобы их вкручивали. Прорези выполнены лишь с целью простого демонтажа крепежа.

На этом процесс монтажа завершен. Надо сказать, что раньше, до появления быстрого монтажа, брус крепили к стенам при помощи обычных дюбелей. Однако, сейчас данная технология не применяется, так как она гораздо более сложная и отнимает больше времени.

Пример заделки балок

Монтаж балок

Отдельно следует сказать о том, как выполняется опирание деревянной балки на кирпичную стену. Данная процедура очень ответственная, так как балки обычно принимают на себя большую нагрузку или даже служат перекрытием. Поэтому заделка балки в стену (опирание) должно соответствовать определенным требованиям прочности и надежности.

Итак, установка балок обычно осуществляется в специальные ниши глубиной не менее 150 мм.

Сам процесс выглядит так:

• Первым делом необходимо отесать концы балки под углом около 60 градусов.
• Затем торцы детали пропитываются антисептической жидкостью, и после высыхания обрабатываются смолой.
• Далее выравнивается дно ниши и застилается несколькими слоями рубероида.
• После этого концы балки оборачиваются толем и укладываются так, чтобы не достигали стенки ниши примерно на 40 миллиметров.
• Затем оставшееся в нише пространство заполняется бетоном.

На этом процесс заделки завершен. Надо сказать, что для придания жесткости конструкции зачастую выполняют дополнительное крепление балки анкером. В этом случае анкер устанавливается еще в процессе кладки стены, причем располагается на расстоянии около 12 см от наружной ее поверхности.

Схема заделки с использованием анкера

Другой конец анкера должен выпирать в помещение на 20 см. При этом для монтажа балки в ней выполняется отверстие, соответствующее диаметру штыря. Данный способ монтажа применяется в тех случаях, когда необходимо получить крепление особой прочности.

Перемычки

Напоследок рассмотрим, как укладываются деревянные перемычки в кирпичных стенах над окнами и прочими проемами (читайте также статью “Строгальный станок по дереву: схема. Изготовление фуганка на деревянной станине”).

В процессе выполнения различных строительных работ зачастую возникает потребность в закреплении бруса на кирпичной стене. У неопытных мастеров эта задача нередко вызывает ряд вопросов.

Крепление бруса к стене

Крепление бруса к кирпичной кладке является довольно распространенной строительной операцией, которая может потребоваться в следующих случаях:

• Встраивание деревянной обрешетки в кирпичную стену
• Установка деревянных дверей и окон
• Монтаж деревянной кровли

Монтаж деревянной обрешетки

Перед тем как прикрепить деревянный брус к кирпичной стене, необходимо подготовить следующие инструменты и материалы:

• Инструменты:
• Ударный молоток
• Крепежи (гвозди)
• Сверло
• Материалы:
• Деревянный брус
• Кирпичная кладка
• Пластиковый дюбель

Инструкция по закреплению бруса на стене

Инструкция по закреплению бруса на стене выглядит следующим образом:

1. Выберите подходящий крепеж для бруса, учитывая его сечение.
2. Установите крепежи на стене, оставляя между ними шаг, равный сечению бруса.
3. Вставьте пластиковый дюбель в отверстие.
4. Вкрутите крепеж в дюбель.

Шаг между крепежами зависит от сечения бруса – чем оно больше, тем, соответственно, меньше должен быть шаг. К примеру, если крепится брусок сечением 5х5 см, шаг должен составлять около 20 – 30 см.

Кроме того, в зависимости от сечения бруска выбирается и размер крепежа. Максимальный размер составляет 8×120 мм, а минимальный – 6×40 мм. Что касается выбора сверла, то оно должно соответствовать диаметру и длине дюбеля.

Обратите внимание! Гвозди дюбелей имеют прорези под крестовую отвертку, однако, они не предназначены для того, чтобы их вкручивали. Прорези выполнены лишь с целью простого демонтажа крепежа.

На этом процесс монтажа завершен. Надо сказать, что раньше, до появления быстрого монтажа, брус крепили к стенам при помощи обычных дюбелей. Однако, сейчас данная технология не применяется, так как она гораздо более сложная и отнимает больше времени.

Крепление балок перекрытия к армопоясу. Межэтажное перекрытие

Составляющие межэтажного перекрытия: деревянные балки, межбалочный заполнитель (теплоизоляция), пароизоляция, пол, подшивка и слой отделки потолка. В качестве балок используют деревянный брус или бревна. Длинна пролета балок перекрытия не должна превышать 6-ти метров, прогиб -1/300 общей длины перекрытия, межосевое балочное расстояние должно быть в пределах 0,6 м. -1,0м. Размер сечения балок зависит от величины пролета и типа самой балки.

Деревянные балки необходимо укладывать перпендикулярно длинной стороне дома. Расстояние между балками зависит от ширины пролета и от нагрузки на еденицу площади и составляет 60, 80, 100 или 120 сантиметров. Чем меньший пролет, тем больший можно делать шаг.

Опорной зоной для балок служит армированный пояс, выполненный по несущим стенам из газобетона. Зона опирания должна составлять не менее 150 мм. Крайние балки необходимо зафиксировать и, выполняя контроль горизонтального уровення и параллельности, закрепить остальные, направляясь внутрь.

Крепление балок к армопоясу выполняют при помощи специальных анкерных пластин, имеющих антикоррозионное покрытие.

Концы балок помещаются в закрытые ниши в несущей стене. Между стенками ниши и балкой следует оставлять зазор шириной 2-3 см., а на концах балок делают срез под углом 70, необходимый для удаления влаги. Деревянные балки обязательно необходимо защищать от появления грибка и насекомых, а также от возможного возгорания. Для этого боковые стороны и торец балок покрывают, биозащитными антисептиками и огнезащитными средствами. Не рекомендуется обрабатывать торцы балок маслянистыми антисептиками так как они ухудшают испарение влаги.

На боковые грани, конца балки, которые находятся в нише (за исключением торца), наносится битумная мастика и плотно обматывается рубероидом. Если используются самоклеющие мембраны, балку следует загрунтовать и выполнить обмоточную гидроизоляцию.

Для избегания образования точки росы в теле балке, что приведет к ее увлажнению и появлению грибка, в нишу кладется теплоизоляция.

Для обеспечения паропроницаемости узла сопряжения балка-стена, предотвращения конденсации влаги в опорной части балки и ее гниения, зазор между боковыми поверхностями балки и стенками ниши, заполняется пенополителеновым жгутом и герметиком (можно использовать акриловый, силиконовый, полиуретановый).

Между крайними балками перекрытия и стеной должен оставаться зазор 2 см -4 см., примыкания вплотную быть не должно. Зазор следует заполнить минеральной ватой.

Балки, имеющие пролет более 4,5 м, обладают значительным прогибом, и в процессе деформаций могут разрушать примыкающую к ним кладку. Поэтому с краев U-образных или простеночных газобетонных блоков (в зависимости от того, каким способом изготавливался армопояс) следует снять 5 мм фаски, для предотвращения их разрушения.

Следующий шаг — это укладка наката и утеплителя. К боковым поверхностям балок закрепляют бруски (50х50 мм.) и на них укладывают щиты из досок 50х150 мм. Снизу выполняют подшивку перекрытия (гипсокартоном, ДСП, доской и т. п.). На накат укладывают утеплитель, который будет выполнять и роль звукоизоляции. В качестве утеплителя рекомендуется использовать маты из минеральной ваты, толщиной от 100 мм. После этого на балки укладывают лаги с шагом 500-700 мм, а сверху доску пола. Между настилом и полом оставляют вентиляционный зазор, для циркуляции воздуха.
