Перед тем как крепить лаги к обвязочному брусу, нужно выбрать способ фиксации. Решение зависит от конструктивных особенностей строения, доступности фурнитуры и других факторов. Данный этап требует ответственного подхода, т. к. лаги постоянно испытывают нагрузку от мебели, оборудования и жильцов.

Выбор способа фиксации лагов зависит от многих факторов.

Правила создания обвязки из бруса

Данный элемент каркаса изготавливают из таких пиломатериалов:

• бревна;
• бруса;
• сплоченной доски (сдвоенной или строенной).

Последний вариант является наиболее прочным. В отличие от двух других, он не подвержен растрескиванию и короблению.

Обвязка каркасного дома со свайным или столбчатым фундаментом испытывает большие нагрузки, поэтому ее делают из древесины высокого качества.

Придерживаются правил:

1. Ширина элемента соответствуют толщине стены.
2. Перед монтажом брус обрабатывают антисептиком и огнезащитной пропиткой.
3. Фундамент застилают гидроизоляцией.
4. Элемент располагают строго горизонтально, чтобы добиться равномерного распределения нагрузки.
5. Для крепления к стойкам каркаса используют анкеры, хомуты, П-образные оцинкованные профили и скобы.

Элемент каркаса чаще всего изготавливают из бруса.

Рекомендации по выбору бруса для каркаса

Используют пиломатериалы сечением 150х150, 150х200 или 200х200 мм. Если в доме обвязку набирают из доски, толщина последней составляет 50 мм.

Предпочтительна древесина хвойных пород:

• сосны;
• лиственницы;
• ели;
• пихты.

Обоснование:

• низкая стоимость;
• распространенность;
• влагостойкость данной древесины и антисептические свойства, обусловленные большим количеством смолы.

Для каркаса предпочтительна древесина хвойных пород.

Если каркасный дом строится в низменности с характерной для нее повышенной влажностью, лиственница является предпочтительной.

Требования к пиломатериалам:

• влажность – 16-18%;
• точность размеров и геометрии – высокая (калиброванный брус);
• отсутствие сучков, трещин, подгнивших или заплесневелых участков.

Лаги делают из досок с соотношением сторон 1:2 или 2:3, например, 50х100 или 100х150 мм. Выбор зависит от шага между ними и толщины утеплителя.

Сборка каркаса из бруса для дома

Работу ведут в следующей последовательности:

1. Пиломатериалы подрезают до нужного размера в соответствии с планом обвязки фундамента.
2. Оформляют торец каждого элемента согласно конфигурации узла.
3. Обрабатывают древесину огне- и биозащитой.
4. Настилают на фундамент 2 слоя гидроизоляционного материала, например, рубероида на битумной мастике.
5. Раскладывают брус в проектное положение и проверяют длины диагоналей обвязки: их равенство свидетельствует об отсутствии перекоса, т. е. в плане обвязка образует прямоугольник.
6. Проверяют уровнем ее горизонтальность, при необходимости корректируют положение элементов подкладками или клиньями.
7. Соединяют пиломатериалы между собой гвоздями длиной 150-200 мм, углы усиливают оцинкованными уголками или болтами.



Каркас из бруса соединяют между собой гвоздями.

В углах брус соединяют между собой следующими методами:

• коренным шипом;
• в полдерева;
• встык.

В длину элементы соединяют методом «в лапу».

Вырубку производят бензопилой или с помощью ножовки и плотницкого топора.

Обвязка из бруса или досок. Брус или доска –, что лучше?

Поговорим о том, какой материал лучше использовать для создания деревянной обвязки. Строительные нормативы допускают использование цельного деревянного бруса (150х150, 150х200 200х200) или бруса, сшитого из несколько досок (50х200). Наборной брус качественно заменяет брус цельный и по некоторым характеристикам даже превосходит его. Три доски, сшитые вместе, заменяют брус сечением 150х200, при этом четыре доски аналогичны брусу 200х200.

Брус, одна сторона которого равна 200 мм, укладывается на оголовки меньшей стороной. Высота обвязки при этом получается равной 200 мм.

Оба варианта (и с брусом, и с доской) популярны и оба – правильны. При этом, изучив преимущества и недостатки каждого материала, многие застройщики делают свой выбор в пользу именно сшитой доски.

AlexSpb Пользователь FORUMHOUSE

Зачем вам использовать брус 150*200? Сбейте вместо него 3 доски 50*200 и не мучайтесь с этим бревном. Эта тема постоянно поднимается на форуме.

Слово «бревно» было упомянуто пользователем не случайно. Цельный брус является сравнительно тяжелым строительным материалом и в условиях ограниченного количества рабочих рук переносить его с места на место (даже в условиях небольшой строительной площадки) будет весьма затруднительно. К тому же, цельный брус плохо сопротивляется изгибу (хуже, во всяком случае, чем доски, поставленные на ребро), что делает его использование менее практичным.

Доски, в отличие от бруса, перед установкой на сваи необходимо прочно соединить между собой. А это – дополнительные расходы, и в этом, пожалуй, заключается их основной недостаток.

builder Пользователь FORUMHOUSE

Доски сколачиваются между собой гвоздями в два ряда с шагом 20 см. На каждом оголовке крепятся не одним глухарем, а четырьмя.

Что касается длины гвоздей: для составного бруса из трех досок (50х200) достаточно гвоздей длиной 90 – 120 мм. Они пробиваются с двух сторон в шахматном порядке, как и указал пользователь builder. Расстояние между гвоздями – 20…45 см. Если брус составляется из четырех досок, вначале сбиваются вместе 3 доски, потом к ним крепится четвертая (такими же точно гвоздями).

Теперь поговорим о «глухарях», упомянутых в цитате. «Глухарь» – это крепежный элемент – саморез, шляпка которого изготовлена в виде шестигранника (под гаечный ключ или гайковерт).

С помощью «глухаря» брус крепится к оголовку сваи (глухарь ввинчивается снизу).

Диаметр глухаря для крепления обвязочного бруса – 8…10 мм, его длина – 100…150 мм.

Чтобы брус или составные балки не раскололись во время завинчивания глухарей, в древесине необходимо предварительно просверлить отверстие.

Определить диаметр сверла поможет небольшая таблица.

Крепление лаг к деревянным балкам. Монтаж балок

Часть балки, вставляемая в стену, обматывается тремя слоями гидроизолирующего материала

Установка несущих балок чаще всего производится на этапе возведения стен здания. Перед укладкой несущих брусьев их поверхность обрабатывается всеми необходимыми пропитками.

Затем их концы обрезаются под углом в 60° и та их часть, что будет замурована в стене, оборачивается в 2-3 слоя рулонной гидроизоляции.

Торцы брусьев обычно также обмазываются гидроизолирующими составами, но некоторые специалисты советуют оставлять их открытыми, чтобы дать свободный выход содержащейся в древесине влаге.

Глубина заводки брусьев вглубь стены должна составлять не менее 15 см. Шаг укладки брусьев обычно принимают в 0,6 м, но в зависимости от предполагаемой нагрузки на полы, а также от толщины сечения бруса этот показатель может быть уменьшен или увеличен.

На выбор интервала между балками влияет и технические показатели материала, применяемого для чистового пола.

Если верхний настил предполагается сделать из доски-дюймовки, фанеры или ДСП, то расстояние между балками не должно превышать полуметра, иначе полы будут прогибаться при ходьбе. Подробнее о монтаже балок смотрите в этом

Лаги перекрытий должны лежать в одной плоскости

Монтаж несущих брусьев начинают от двух крайних стен, при этом балки должны располагаться на расстоянии 5 – 10 см. После установки двух крайних брусьев монтируем остальные, соблюдая необходимый интервал.

Особое внимание при укладке балок следует уделять горизонтальному уклону: все брусья перекрытий должны лежать в одной плоскости. Для этого между двумя крайними брусьями ставят на ребро обрезную доску, либо туго натягивают шпагат

Если же основание, на которое укладываются брусья, неровное, то для выравнивания горизонтального уровня под концы балок следует устанавливать закладные. Для закладных используется материал, устойчивый к гниению и физическим нагрузкам – металлические пластинки, кусочки кафеля и т.д.

Применять для регулировки уровня балок деревянные клинышки не рекомендуется, так как они могут достаточно быстро сгнить, что вызовет опускание отдельных балок перекрытий и искривление линии полов.

К стене несущие брусья крепятся при помощи анкерных болтов и стальных уголков.

Источник: https://cabel-electro.ru/novosti/kak-pravilno-klast-polovye-lagi-varianty-krepezhey-lag

Как крепить лаги к фундаменту. Крепление лаг к основанию дома

Варианты крепления лаг к основанию дома

Важным моментом является правильное крепление лаг к фундаменту дома. При этом обилие вариантов оснований требует определенных особенностей монтажа к каждому из них. Рассмотрим каждый конкретный случай отдельно.

Крепление балок к ленточному фундаменту

Достаточно распространенным видом является ленточный железобетонный фундамент. Он представляет собой основание шириной до полуметра, поднятое над почвой на 0,4 – 1 метр. Не все начинающие строители знают, как крепить лаги к фундаменту такого типа. Существует два основных способа:

1. Первый из них предполагает монтаж бруса непосредственно на ленту основания дома. В этом случае работы по установке лаг совмещают с монтажом боковых стен дома. В зависимости от используемого материала каркаса лаги можно уложить, врезав их в брус или бревно, обложив кирпичом или блоками, сделав в них предварительные выемки по размеру деталей перекрытия. Данный вариант удобен, так как требует минимальной дополнительной подготовки.
2. Второй способ предполагает предварительную установку на ленточный фундамент обвязочных брусьев по всему периметру основания дома. В этом случае еще до заливки фундамента или непосредственно в процессе ее в бетон устанавливают анкерные фундаментные болты, выступающие над поверхностью на150 мм. После застывания и отверждения смеси на обвязочных брусьях размечают и сверлят отверстия в местах расположения оголовков резьбовых стержней. После укладки деревянные детали притягивают к основанию дома гайками с шайбами, утопив их в древесину. После этого может выполняться укладка лаг на фундамент пошаговая инструкция которой будет расположена ниже.

Крепление лаг к бревну. Брус для лаг пола. Выбор сечения. Шаг установки. Геометрические ориентиры. Способы соединения

Решающий фактор в вопросе, какой брус использовать для лаг пола, будет зависеть, в первую очередь, от площади помещения и способа монтажа самих лаг, ну и, конечно, от вашего желания по выбору породы древесины. Для таких балок подходят твёрдые породы со средней или высокой устойчивостью к гниению, например, это может быть дуб или ясень (высокая устойчивость) или более мягкие – сосна и лиственница (средняя устойчивость).

Также вам придётся выбрать правильное сечение таких балок, чтобы полы не прогибались и не скрипели, а ещё нужно правильно их установить, но обо всём этом ниже, где вы ещё сможете посмотреть

Лаги смонтированы в виде обрешётки

Половые лаги

Лагами принято называть горизонтальные балки, которые могут быть из металла, бетона или пластика, но чаще всего для этого используется деревянный брус или бревно. Они являются наиболее распространённым основанием для укладки пола из пиломатериалов.

Источник: https://gorizont-pro.ru/stati/kak-krepit-polovye-lagi

Лаги внутри обвязки. Обвязка и половые лаги в каркасном доме

Возведение каркасного дома является ответственным процессом, каждый этап которого имеет большое значение для получения положительного результата в целом. Невыполнение определенных строительных правил, несоблюдение технологии и последовательности во время монтажа может привести к большим проблемам и значительным финансовым затратам в последующей эксплуатации всего строения.

Правильная последовательность монтажа обвязки во многом зависит от типа фундамента. Рассмотрим процесс выполнения нижней обвязки на примере свайного (металлические, железобетонные сваи) фундамента. Благодаря быстроте сооружения, длительному сроку службы и доступной цене, данный вид фундаментов получил широкое распространение.

Виды обвязки, материалы и конструктивные решения

Нижняя обвязка конструктивно может выполняться из бруса, сплоченной доски или бревна. Так как древесина, из которой выполняется нижняя обвязка, в процессе эксплуатации будет подвергаться значительным нагрузкам, стоит подбирать для его создания качественный материал.

Предпочтение лучше отдать пиломатериалу хвойных пород (сосна, ель, пихта, лиственница), так как наличие в древесине природных смолистых веществ создает дополнительный барьер для процессов гниения, образования плесени, грибка и уменьшает ее гигроскопичность. Также доступность и относительно невысокая цена данных пород древесины являются дополнительным критерием для покупки.

Рис.1 Хвойные породы деревьев

Рассмотрим подробнее виды обвязки:

1. В случае применения бруса используют не строганный пиломатериал различного сечения (150х150мм, 200х150мм, 200х200мм). Этот пиломатериал имеет строгие размеры, его проще монтировать, а значительное по размерам сечение обеспечивает стойкую к нагрузкам опору. В то же время, он подвержен растрескиванию и короблению.
2. В обвязке из досок такие дефекты в значительной мере предотвращаются. Сплоченная доска хорошо выдерживает нагрузки с течением времени и обеспечивает хорошую плоскость, процесс усушки компенсируется многослойностью конструкции. Доска подходит также различного сечения (150х50мм, 200х50мм).
3. Применение бревна в качестве материала для обвязки уменьшает затраты, бревно выдерживает значительные нагрузки, а большая масса способствует повышению устойчивости и надежности всей конструкции. Минусами являются неправильная геометрия, сложность монтажа и крепления на фундаменте. Данный вид обвязки практически не применяется.

Правильный монтаж – надежная конструкция

Нижняя обвязка является необходимым элементом для создания надежного соединения между фундаментом, стенами и лагами пола. А также необходима для возведения ровной площадки, принятия и равномерного распределения всей нагрузки от конструкций дома.

При монтаже следует придерживаться определенных правил:

1. предварительно на элементы фундамента укладывается гидроизоляция;
2. брус (доска) должен быть откалиброван с большой точностью и подобран по размеру;
3. обязательна обработка антисептиками для исключения процесса гниения материала;
4. обвязка должна иметь строго горизонтальную плоскость для исключения неравномерности нагрузки;

Поэтапное устройство обвязки из бруса (150х150мм).

1)Обвязочный брус запиливается в размер в соответствии с планом обвязки фундамента. Затем каждый брус торцуется в свой узел.

Рис.2 Узлы соединения обвязочного бруса

2)Далее брус раскладывается на фундамент и проверяются диагональные размеры.

3)Выполняется крепеж всех узлов между собой (гвозди 150-200мм).

4)И, наконец, выполняется крепеж обвязки к фундаменту (к оголовку сваи). В качестве крепежа используются анкерные болты или резьбовые шпильки.

Рис.3 Обвязка из бруса на свайном фундаменте

Поэтапное устройство обвязки из сплоченных досок (50х150мм).

1)Сборка нижней обвязки из досок начинается с периметра (крайних досок). Доски запиливаются в соответствии с планом обвязки, торцы соединяются между собой гвоздями.

2)После укладки крайних досок на фундамент, проверяются диагональные размеры.

3)Далее набираются остальные доски. Каждая доска пилится в размер и торцуется в свой узел. Все доски соединяются между собой гвоздями.

4)Для большей прочности доски стягиваются между собой шпильками.

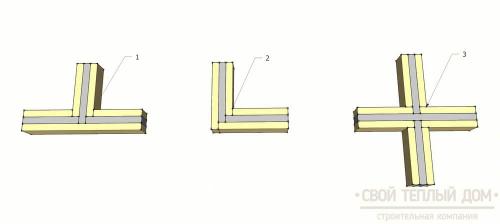

Рис.4 Основные узлы соединения обвязки из доски

5)Выполняется крепеж обвязки к фундаменту (к оголовку сваи). В качестве крепежа используются анкерные болты или резьбовые шпильки.

Чем крепить лаги к балкам. Устройство деревянного пола на лагах по деревянным основаниям

Такие полы могут делаться как в деревянных, так и в кирпичных строениях, могут иметь несколько разновидностей. Продумать особенности половых покрытий нужно еще на стадии проектирования здания. Учитывается не только назначение каждого помещения и его размеры, но и климатическая зона проживания, требования к микроклимату и финансовые возможности застройщика. Ниже даны пошаговые рекомендации строительства такого вида полов.

Укладка деревянного пола на лаги в деревянном доме

Деревянный пол - фото

В зависимости от конкретных условий алгоритм можно несколько изменять, но все главные строительные операции обязательны к выполнению. Основанием могут служить влагостойкие плиты ОСП или листы клееной фанеры. Конструкция половых покрытий предусматривает возможность укладки утеплителей, допускается использование рулонной и прессованной стекловаты или пенопласта. Если есть утеплители, то обязательно следует положить гидро- и пароизоляцию.

рулонная гидроизоляция

Шаг 1. Снимите размеры помещения и рассчитайте количество лаг с учетом вышеизложенных рекомендаций. Подготовьте материалы и инструменты, сделайте разметку. Работы выполняйте не спеша, ошибки, допущенные на этой стадии, имеют крайне негативные последствия. Их устранение отнимет много времени.

Шаг 2 . Начинайте устанавливать лаги с крайних пристенных. Если в помещении есть черные полы, то лаги можно фиксировать прямо к ним. Для облегчения работ лучше использовать металлические угольники с перфорацией, такие элементы значительно ускоряют работы и повышают устойчивость лаг. По метке на стене с учетом толщины половых досок выставьте один конец лаги, зафиксируйте его положение.

Установка лаг пола

Практический совет. Во время установки крайних лаг не фиксируйте их сразу, вначале саморезы следует только наживлять. Это даст возможность выполнять окончательные точные регулировки.

Такие же действия сделайте и у второго конца лаги, постоянно контролируйте его положение по уровню. Кода лага легла нормально, можно концы прочно закрепить и приступить к установке промежуточных креплений. Расстояние между ними зависит от толщины досок, которые используются под лаги, оно примерно 70 сантиметров.

Шаг 3. Между крайними лагами нужно натянуть веревки, по этой линии выставляйте все оставшиеся лаги. Постоянно проверяйте уровнем, точность установки должна быть ±1–2 мм. Больше нет смысла, это отнимает очень много лишнего времени. Небольшой перепад по высоте уберется во время чистовой обработки лицевой поверхности половых досок.

Шаг 4. Если полы будут теплыми, то нужно между лагами уложить теплоизоляцию, для предупреждения попадания влаги используется гидроизоляция и пароизоляция. Расстояния между лагами нужно корректировать с учетом длины и ширины утеплителей. Это может быть как минеральная вата или пенопласт, так и насыпные виды утеплителей. Если все подготовительные работы выполнены, то можно начинать укладку половых досок.

Закладка теплоизоляции между лагами

Теплоизоляция пола минватой

Есть варианты монтажа лаг по балкам перекрытия. Это так называемые вентилируемые полы, используются чаще всего для нежилых помещений. Особой точности соблюдать не нужно, выравнивание размеров делается лагами. Лаги к балкам крепятся гвоздями или саморезами с боковой стороны. Алгоритм работ такой же. Вначале ставятся крайние, между ними натягивается веревка и по ней фиксируются все остальные.

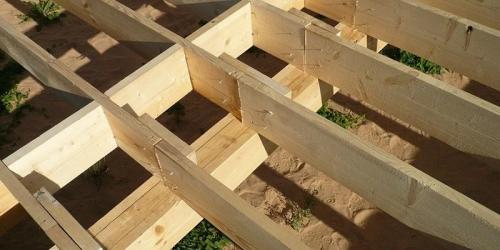

Укладка лаг на балки нижней обвязки

Вентиляция выполняется через специальные продухи в фундаментах, расстояние между землей и полом должно быть не менее пятидесяти сантиметров. В противном случае кратность воздухообмена не отвечает требуемым показателям, а это становится причиной порчи деревянных конструкций.
