Кладка кирпича с утеплителем. Трёхслойная кладка

Кладка кирпича с утеплителем. Трёхслойная кладка

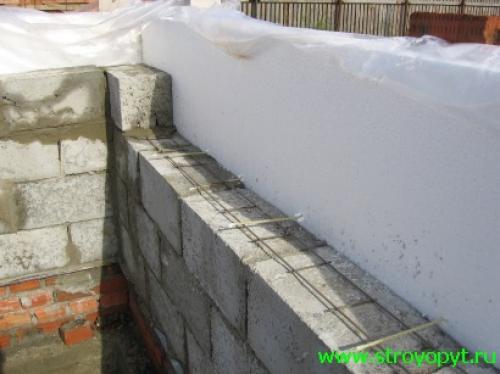

Одной из разновидностей утеплённой стены является трёхслойная кирпичная кладка. Конструкция её выглядит следующим образом:

1. Внутренняя стена из кирпича, шлакоблоков, газобетона и т.д. Выполняет несущую функцию для межэтажных перекрытий и кровли здания.
2. Утепление кирпичной кладки . Утеплитель помещается во внутренние полости-колодцы между наружной и внутренней стенами. Защищает внутреннюю стену от промерзания в холодное время года.
3. Наружная стена с облицовкой из кирпича. Выполняет декоративные функции, придавая фасаду дополнительную эстетику.

Трехслойная стена в разрезе

На рисунке:

№1- внутренняя отделка.

№2 – несущая стена здания.

№3 – утеплитель между кирпичной кладкой.

№4 – вентиляционный зазор между внутренним утеплителем и облицовочной стеной.

№5 – наружная стена с облицовкой из кирпича.

№6 – внутреннее армирование, соединяющая внутреннюю и внешнюю стену.

Кирпичная кладка с утеплителем внутри, как и прочие строительные технологии, имеет свои плюсы и минусы. К её положительным качествам следует отнести:

• Меньший объём кладки, что позволяет уменьшить сметную стоимость за счёт экономии на количестве строительного материала.
• Меньший вес постройки, что даёт возможность использовать более лёгкие и недорогие фундаменты.
• Высокие теплоизоляционные показатели, позволяющие сохранять тепло в зимнее время.
• Улучшенная звукоизоляция. Теплоизоляционный слой позволяет значительно снизить уровень шума, что особенно актуально, если здание находится на центральной улице с интенсивным дорожным движением.
• Внешние стены, облицованные декоративным кирпичом, не нуждаются в дополнительной декоративной отделке.

Среди минусов многослойных стен можно указать:

• Большую трудоёмкость, связанную с утеплением, по сравнению с кирпичной кладкой в 3 – 3,5 кирпича.
• Трёхслойные стены не дают возможность периодической замены утеплителя, в то время как срок его службы всегда короче срока службы кирпичных стен.

Кладка кирпича для начинающих. Советы опытных мастеров, как правильно выложить кирпичную стену своими руками

Полностью построить дом самостоятельно – задача, которую не каждый сможет выполнить. Помимо мастерства и трудолюбия, потребуется немалое количество времени, которое складывается в годы.

Однако кладку кирпичных стен можно сделать своими руками, если знать принципы работы и руководствоваться описанием работы от профессиональных строителей.

Разберемся, в чем преимущества самостоятельной кладки стены из кирпича, как происходит процесс, его этапы, через какое время можно класть кирпич на фундамент после его заливки.

Когда стоит класть кирпич самому, а когда нет?

Чаще всего идея создать стены из кирпича собственными руками приходит к тем, кто уже имеет опыт кладки и способен применить свои знания для постройки своего дома.

О чем нужно задуматься, прежде чем начать работы:

1. Справиться с подъемом стен в одиночку сложно. Необходимо будет привлечь помощников, на которых все равно потребуются финансовые затраты.
2. Если строить стены единолично, на это уйдет гораздо больше времени, чем при работе опытных мастеров. По отзывам, на это может уйти несколько лет, в зависимости от квадратуры будущего строения.

Не самой сложной работой считается кладка внутренних перегородок внутри дома, с ней можно справиться самостоятельно. Для строительства несущих стен рекомендуется воспользоваться помощью профессиональных каменщиков.

Если владелец будущего строения уверен в собственных силах, имеет опыт в кладке и готов пожертвовать личным временем на строительство – можно приниматься за работу.

О чем нужно знать перед началом работ по кладке кирпича:

1. Нужно уметь читать чертежи и иметь готовый проект дома с расчетами. Рекомендуется подготовить бумаги с помощью профессионалов, проверить возможность возведения постройки с привлечением геодезистов, получить разрешение на строительство в соответствующих органах власти.
2. Иметь опыт кладки, знать способы построения стен в зависимости от их назначения и толщины.
3. Уметь грамотно делать разметку, знать о принципах расположения тепло– и гидроизоляции.
4. Знать принципы формирования проемов для дверей и окон.
5. Знать основы пожарной безопасности и техники безопасности работ на стройке.

Тем, кто обладает необходимыми навыками и информацией, справиться с кладкой стен будет намного проще, а результат порадует позже.

Не стоит браться за работы, если нет представления о том, как проходит строительство кирпичных стен, не было опыта в кладке и самостоятельность вызвана лишь желанием сэкономить. Результат будет непредсказуем и может обернуться, как минимум, еще большими затратами.

Правила, которые нужно учесть

Основные требования к кирпичной кладке несущих и межкомнатных стен указаны в,и. При возведении стен собственными руками необходимо руководствоваться следующими правилами:

• толщина швов в вертикальной кладке не должна превышать 12 мм, в горизонтальной – не более 10 мм;
• толщина стен, оконных и дверных проемов не может отклоняться от указанных в проекте более чем на 15 мм (в + или –);
• разница в высоте стен на разных этажах не может превышать 1,2 м;
• не рекомендуется строить всю стену сразу, так как раствор не успеет застыть, и кладка может поехать и деформироваться под собственной тяжестью, норма за 1 заход – 1-1,5 м стены в высоту;
• при строительстве через каждые 4-5 рядов проводится проверка строгости соблюдения геометрии конструкции, допустимое отклонение при измерении по вертикали – не более 15 мм, по горизонтали – не более 10 мм (проверка производится двухметровой линейкой или строительным уровнем);
• армирование кладки внутренних стен в здании проводится, если высота конструкции превышает 3 м, длина 5 м, а толщина менее 25 см;
• армирование несущих стен проводится в обязательном порядке через каждые 4-5 рядов кладки, часть арматуры, как правило, используется в качестве связи между черновой и облицовочной кладкой;
• если известно место расположения межкомнатных перегородок заранее, в местах соединения их с несущими стенами создается переход из кирпича, либо формируются гибкие связи на расстоянии 2 метра заранее, чтобы потом не пришлось штробить стену;
• особое значение имеет первый ряд в кладке, от точности геометрии, соблюдения углов, размера швов зависит ровное положение всех последующих рядов;
• несущая стена устанавливается на фундамент, перегородка может быть установлена только на твердое основание (часть фундамента, бетонные перегородки);
• межкомнатные перегородки не должны примыкать вплотную к потолку, необходимо оставить проем 2 см для беспрепятственной усадки дома;
• на первом этаже и в комнатах, где планируется использовать много воды (ванная, кухня, сауна), между стеной и фундаментом прокладывают гидроизоляцию;
• швы в порядовке не должны совпадать, каждый ряд сдвигается на ½, ⅓ или ¼ кирпича, чтобы нагрузка была распределена равномерно, для этого создано много видов кладок, которые отличаются внешне.

Пенопласт между кирпичной кладкой. Кладка стен с внутренним утеплением пенопластом

Здесь более подробно остановимся не просто на кладке кирпича, а именно двуслойной (точнее - трехслойной) стены: снаружи силикатный кирпич, внутри керамзитобетонный блок, между ними пенопласт.При кладке по такой технологии сначала возводится наружная стена из кирпича. Не на полную высоту, естественно. Лучше всего на 10 рядов. Ровно на 10 рядов, чуть позже скажу - почему. В процессе кладки в нее вмуровываются связки для сцепления с второй стеной, внутренней. Что использовать в качестве связок - вопрос интересный. Очень хорошо подходят стеклопластиковые палочки. Металлическая сетка - хуже. И не из-за пресловутых мостиков холода, а просто - как на нее потом пенопласт насаживать? Если использовать металлическую сетку, то в качестве утеплителя надо юзать что-то насыпное… Поэтому для пенопласта лучше брать связки штыревого типа.Так как керамзитобетонный блок в высоту равняется двум кирпичам, то связки в наружную кладку вставляем через четное количество рядов, в моем случае - через 6 по высоте и через 50 см по длине. При кладке наружной стены особое внимание нужно уделить чистоте ее (кладки) внутренней стороны! Дело в том, что пенопласт укладывается вплотную к наружной стене, а уже к пенопласту прижимаются КБ-блоки при кладке внутренней стены. Поэтому ровность внутренней стены (читай - легкость отделки) напрямую зависит от чистоты швов с внутренней стороны наружной стены. Вот так. И проще срезать лишний раствор прямо во время кладки, чем потом срубать уже застывший. А 10 рядов кирпичной кладки - это высота стандартного листа пенопласта - 1 метр. Если пенопласт поставить раньше, то при кладке раствор будет попадать под него. И этот раствор уже не достать - лист пенопласта немного отклонится от вертикали. Я на это попадался, и стена из блоков у меня кривоватая. На сколько - еще не мерял, выяснится, когда буду штукатурить. 1-2-3 см. думаю будут отклонения кое-где. Но по словам отделочников - это не страшно, бывает и хуже :) А с другой стороны - почему бы не постараться и не сделать сразу как надо?

Источник: https://balki-v-interere.postroivsesam.info/novosti/uteplenie-sten-mezhdu-kirpichnoy-kladkoy-tolshche-ne-znachit-teplee

Утеплитель между блоком и кирпичом. По-факту, технология практичная в плане монтажа, а работу выполняют одни работники - мастера кладки.

• При этом не нужно лишних трудозатрат по сборке и разборке лесов, особенно если дом в два этажа.
• При этом стена получается теплая, даже если каменщики "накосячат" с заполнением вертикальных швов в газобетоне, пенопласт предотвратит продувание.
• Облицовка из кирпича также всегда смотрелась дорого и монументально, а строение из кирпича сразу выглядело дороже.

Но тут все не однозначно, и я решил порассуждать, имеет ли право на жизнь такая технология и при каких условиях. И на помощь мне пришел он-лайн калькулятор.

Итак, забиваем в он-лайн калькулятор вот такой пирог:

30 см - газобетон D500, 2см - пенопласт, и 12 см кладка в пол-кирпича из пустотелого облицовочного кирпича и видим значительную зону конденсации.

Видим, огромную зону конденсации, когда намокает как сам газобетон, так и практически вся облицовочная кладка кирпича.

Видим, огромную зону конденсации, когда намокает как сам газобетон, так и практически вся облицовочная кладка кирпича.

Но, понятное дело, внутри здания газоблок не оставляют открытым, если, конечно это не гараж или сарай.

Как правило, изнутри газоблок перед чистовой отделкой штукатурят. И тут распространены два варианта:

• гипсовая штукатурка;
• цементная штукатурка;

По-факту особой разницы какой штукатуркой укрывать внутренние стены нет: график от этого не меняется:

Стена внутри оштукатурена цементно-песчаным раствором. Разницы с предыдущим графиком нет.

Стена внутри оштукатурена цементно-песчаным раствором. Разницы с предыдущим графиком нет.

Как видим, эффекта как от гипсовой так и цементно-песчаной штукатурки нет…

И в данном случае самым эффективным будет монтаж пароизоляции внутри стен. Но при этом этот вариант самый дорогой и трудозатратный:

• придется монтировать пароизоляционную пленку;
• монтировать обрешетку;
• монтировать гипсокартон и уже по нему производить финишную отделку;

Но практика такова, что люди, облицевавшие газобетонные стены своего дома кирпичом, редко заморачиваются с внутренней пароизоляцией и дополнительной вентиляцией.

Кладка в один кирпич. Начало работ: подготовительный этап

Чтобы выполнить кладку кирпичной стены в один блок правильно, необходимо закупить нужное количество материала

Чтобы выполнить кладку кирпичной стены в один блок правильно, необходимо закупить нужное количество материала и заготовить весь инструмент. Напомним, что однорядовую кладку кирпича может выполнить один человек без сторонней помощи и своими руками.

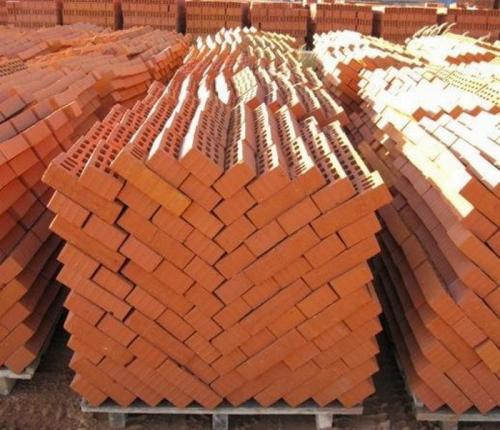

В первую очередь определим количество кирпичных блоков. Для этого необходимо измерить длины всех предполагаемых стен и умножить их на высоту. Полученное значение умножают на ширину кирпича (ширину однорядовой стены). В итоге поучаем значение в м3. Это и есть количество кубометров кирпича, необходимого для качественной кладки помещения или внутренних перегородок дома.

Важно: к полученному числу рекомендуется прибавить еще 3-5%. Это будет запас материала, который отводится на бой или необходимость резки блоков при подгонке в ряду.

Совет: закупленный объем кирпичных блоков перед началом кладки рекомендуется смачивать водой. Это позволит блокам меньше забирать воду из раствора, уложенного в швы кладки, и в результате сама постройка будет крепкой и надежной.

Стоит знать, что профессионалы различают несколько сторон кирпичного блока, которые имеют свои специализированные названия:

• Торец кирпича (его боковая часть по ширине или короткая грань) — тычок;
• Длинная боковая грань — ложок;
• Поверхность кирпича в самой широкой плоскости — постель.

Именно постелью чаще всего укладывают кирпич при одноблочной кладке. А уже по длине или по ширине — решает мастер в зависимости от предназначения помещения.

Источник: https://balki-v-interere.postroivsesam.info/novosti/uteplenie-sten-mezhdu-kirpichnoy-kladkoy-tolshche-ne-znachit-teplee

Утепление дома между кирпичами. Материалы и технология утепления кирпичной стены снаружи своими руками

Дома из кирпича гораздо теплее, чем дома из бетонных плит, но даже они нуждаются в утеплении, ведь зимой местный климат далеко не как в Африке.

Чтобы не замёрзнуть самим, не дать зданию впитывать холод и влагу как губка, а также снизить расходы на отопление – кирпичные стены нужно утеплить.

Чем и как это сделать, каких ошибок избегать в процессе утепления кирпичной стены снаружи – это вопросы, которые обсуждаются в данной статье.

Утеплять или нет?

Опытами и экспериментами было доказано, что через неутеплённые стены уходит 30% тепла из внутреннего помещения . Обычно толщина кирпичных стен не больше 60 см, а, чтобы они отвечали требованиям по теплопроводности, их толщина должна быть не меньше 2 м. Но это нецелесообразно, да и фундамент не выдержит такую нагрузку.

Чтобы снизить теплопроводность стен и потери тепла, нужно закрыть их от внешнего воздействия утеплителем. Существует два способа утепления стен: снаружи и изнутри.

Конечно, утеплить с обеих сторон – это самый лучший вариант, но дорогой. Бюджетным людям нужно выбирать способ, подходящий под их финансы и особенности дома.

У метода наружного утепления есть больше шансов быть выбранным , поскольку:

1. Площадь внутреннего помещения не уменьшается.
2. Снижается возможность появления конденсата и влаги на стенах. Это наглядно видно на иллюстрации. При наружном утеплении влага не проходит дальше утепляющего материала.
3. Тепло из комнаты не сможет выходить на улицу через стены, поскольку утеплитель не будет этому способствовать. Стена не сможет быстро остыть, а холодному воздуху потребуется гораздо больше времени, чтобы повлиять на снижение температуры в помещении.
4. Увеличивается эксплуатационный срок здания, ведь на стены не оказывается разрушающее влияние мороза и их не поражает плесень или грибок.
5. Утепление стен – это дополнительная степень укрепления здания и создания звукоизоляции.

Иногда нет возможности утеплить кирпичные стены снаружи, если речь идёт о многоквартирном доме, особенно, том, что является исторической ценностью. Например, в Москве не разрешают менять облик фасада зданий, если утепляться будет только одна квартира. То есть, либо целый дом сразу, чтобы был один общий дизайн, либо вообще никто снаружи ничего не должен делать.

В некоторых регионах необходимо получить согласие других жильцов на то, чтобы кто-то один менял фасад на своих наружных стенах. Ещё требуется получение разрешения на проведение таких работ в госинстанциях. А это хлопотно, а также отнимает много времени и денег.

Если частный или многоквартирный дом имеет дорогой декорированный фасад, то не имеет смысла его убирать, наносить утеплитель, а потом снова делать декор. Это дорого и не всегда реально с технической стороны – фактура и цвет отделки будут другого цвета.

Что понадобится в работе?

Для начала нужно определиться, каким именно материалом будет производиться утепление стен. Тут выбор огромен:

1. Пенопласт – материал, который получают путём вспенивания пластмассы так, чтобы в итоге пенопласт состоял из 90% воздуха и 10 % – пластмассы. Это самый дешёвый материал, который прост в монтаже и нарезке. Пенопласт толщиной 5 см может заменить 65 см дополнительной кладки из кирпича, 1 м стены из бетона или 25 см дерева.
2. Стекловата – упругий и прочный материал. Его получают путём переработки отходов стекла. Нельзя прикасаться голыми руками к стекловате и тем более работать с ней. Частички стекловаты при соприкосновении с телом или органами человека (глазами, ртом) вызывают сильное раздражение и покраснение кожи, непрерывный кашель и могут нанести серьёзный (иногда даже непоправимый) вред здоровью.
3. Пеноизол. Заливается через специально проделанные в кирпиче отверстия между наружной и внутренней стеной в пустоты (снизу-вверх).

   Материал огнеупорен, хорошо держит тепло и в нём не заводятся насекомые-вредители, плесень или грибок. Срок службы пеноизола – около 50 лет.

4. Пенополиуретан – прост в монтаже даже для тех, кто неопытен в строительном деле. Имеет маленькую теплопроводность, хорошую звукоизоляцию, водонепроницаемость и долговечность.
5. Пароизоляционный материал – предотвращает образование конденсата или пара на стенах, а, соответственно, и их разрушение.
6. Эковата. Материал распыляется в мокром виде на стену через компрессор.
7. Пенополистерол или Пумпан – плотный и прочный материал, не подверженный влиянию растворителей и щелочей.
8. Минеральная вата – пожаробезопасна, хорошо держит тепло и пропускает пар, при перепадах температуры не деформируется.
9. Базальтовая (каменная) вата – прочная, звукоизоляционная, пожаробезопасная, долговечная, не поддающаяся деформациям.

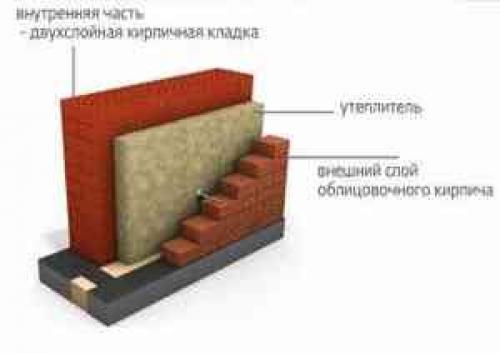

Облицовочный кирпич с утеплителем. Кладка с утеплителем: виды, преимущества и недостатки

Технологический процесс по сооружению здания из кирпича с утепляющим материалом внутри классифицируется по месту крепления утеплителя. Облегченная колодцевая методика включает две самостоятельных конструкции, внутри скрепленных маленькими горизонтальными кирпичными мостиками или пенополистиролом. Кладка кирпича с утеплителем предполагает такие преимущества:

• Толщина утеплителя не превышает толщину конструкции.
• Вещество внутри не поддается возгоранию.
• Снаружи кладка имеет вид кирпичной стены, что позволяет декорировать конструкцию.
• Можно возводить в любое время.

Несмотря на все преимущества, двухслойные стены имеют ряд минусов:

• требуют выполнения большого количества работ;
• необходимо постоянно контролировать состояние утеплителя внутри;
• теплотехническая однородность на низком уровне;
• мостики сохраняют холод;
• тяжело поддаются ремонту.

При трехслойной конструкции паробарьером может быть облицовочный кирпич.

Еще один вариант применения утепляющего элемента в процессе кирпичной кладки — трехслойная конструкция. В этом случае применяются панели, сохраняющие тепло. Утеплитель крепится за счет использования анкеров. Приспособления предварительно закрепляют в стене. При использовании этой технологии необходим паробарьер, чтобы предотвратить образование конденсата. Сделать его можно из лицевого кирпича или применяют декоративный камень.

Утеплять стены в три слоя опасно, потому что такие сооружения подвержены скорейшей деформации.

Кладка стены из кирпича. Виды кладки

Существуют различные виды кладок кирпича в зависимости от формы и текстуры материала. При выборе необходимо рассчитать толщину стены и вес конструкции. Этот процесс необходимо осуществлять на этапе проектирования постройки. От этого зависит формирование соответствующего фундамента.

Основные виды кладок:

1. В четверть кирпича. Кладка используется для формирования перегородок, печей, каминов. Толщина стены составляет 65 мм.
2. В половину кирпича. Вариант кладки является самым простым и экономным из всех имеющихся видов. Освоить ее может даже человек, который никогда не занимался строительством стен из кирпичей. Используется для возведения межкомнатных перегородок, а также для отделки фасада. Толщина стены будет составлять 125 мм при использовании стандартного материала. Для строительства несущих стен вид кладки не используется, так как ее ширина должна быть от 250 до 380 мм.
3. В кирпич. Ширина стены при данном виде укладки составляет 250 мм, поэтому ее можно использовать для строительства перегородок, цоколя, несущих стен одноэтажного дома, вторых этажей и хозяйственных построек. При формировании несущей стены необходимо дополнительно укреплять камни арматурой. Кирпичные ряды формируются попеременно: первый — по два камня вдоль, второй — поперек.
4. В полтора кирпича. Данный вид используется для возведения несущих стен в строительстве домов от одного до трех этажей. При его использовании отпадает необходимость дополнительно декорировать фасад здания. Ширина стены составляет 380 мм.
5. В два кирпича. Вид укладки используется для формирования стен, которые будут испытывать большую нагрузку: потолочные перекрытия, бытовая техника и т. д. Используется для строительства наружных, несущих стен и межкомнатных перегородок при необходимости. Ширина кладки будет составлять 510 мм.
6. В два с половиной. Толщина стены составляет 640 мм. Кирпичную укладку используют для формирования любых видов стен, которые будут выдерживать большую нагрузку.
