Как правильно срастить балки перекрытия. Что собой представляет удлинение?
К методу сращивания балок строители прибегают в том случае, когда для прокладки перекрытий не хватает длины досок или бруса, который был выбран для этих целей. Поскольку работы по началу строительства стропильной системы начинаются после возведения коробки, в конце остается много фрагментов пиломатериалов, и их также можно применять в строительстве.
Балки сращивают также при строительстве дома из бруса или бревен на любом этапе, будь то стены, нижний венец или стропильные ноги. То есть, технология наращивания подходит для любых элементов дома , имеющих достаточно большое сечение, на которые не происходит большая нагрузка сверху, способная согнуть пиломатериал в дугу.
В каких ситуациях применяют?
Бывают ситуации, когда в расчетах происходят изменения, ширину колодца увеличивают, а материал уже закупили, и он перестает соответствовать требуемой длине. В данном случае нет нужды приобретать другие пиломатериалы, тратить большие средства. Можно прибегнуть к технологии сращивания двух бревен, за счет чего будет достигнута необходимая длина бруса или бревна.
Соединение древесины происходит 3 способами :
- по длине;
- по ширине;
- под углом.
Два последних способа применяют для утолщения бруса, а первый, по длине, для наращивания длины. Стандартные размеры, выпускаемого на рынке бруса редко превышают 6 м. В то время как необходимая длина балки может быть и 10 м. В таком случае удлинение за счет второго бруса с таким же сечением будет правильным решением.
Когда это невозможно?
Каким бы крепким не был замок на стыке 2-х брусков, это место все равно останется самым уязвимым на всем погонном метре. Поскольку нарушается монолитность дерева, в данном месте, оно может высыхать, деформироваться. Плюс, нужно учитывать дополнительный вес, который будет оказываться с чердака или второго этажа : утеплители, мебель, вес человека и т.д.
В результате место на стыке со временем может ослабнуть и вся конструкция обвалится, особенно если наращивание происходило не 1 бруса, а нескольких. Замок должен приходиться на ту часть перекрытия, на которую происходит меньше всего воздействия, например, там, где перекрытие ближе всего к стене.
Если соединение приходится где-то по центру, то такой дом должен иметь внутреннее перекрытие, еще одну комнату. Это перекрытие внутри помещения будет поддерживать уязвимое место. Или же в комнате устанавливают дополнительную колонну или несколько колонн, поддерживающие потолок. При таком подходе сращенные бруски будут такими же долговечными и безопасными, как и монолитные.
Сращивание балок по длине. Расчет длины и сечения стропил, подготовка материала
В частном строительстве для возведения стропильной системы традиционно используется пиломатериал. Металлические или железобетонные конструкции встречаются значительно реже. Разработка проекта каркаса крыши подразумевает выполнение целого ряда расчетов, которые позволяют подобрать оптимальные параметры для каждого элемента стропильной системы. Стропила в процессе эксплуатации крыши принимают на себя основную внешнюю нагрузку, и к прочности данного элемента предъявляются повышенные требования.
Чтобы вычислить требуемую длину стропильной ноги, необходимо определиться с углом наклона кровли и рассчитать высоту крыши, исходя из ширины дома. Наслонные или висячие стропила при небольших размерах дома могут выполняться из цельного бруса или доски. Если длина имеющегося пиломатериала недостаточна, требуется выполнить сращивание, чтобы стропильная нога соответствовала заданным размерам.

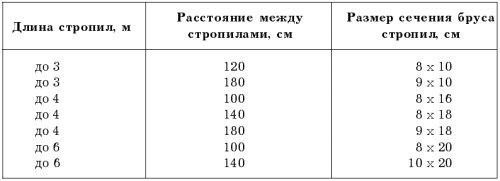

Длина стропила зависит от размера пролета между коньком и верхней частью стены дома. Сечение стропильной ноги выбирается в зависимости от расчетной нагрузки и расстояния между ними. Усредненные значения приведены в таблице. Если в качестве кровельного покрытия предполагается использовать керамическую черепицу либо асбоцементный шифер, каркас крыши желательно возводить из пиломатериала увеличенного сечения.
Выбирая материал для изготовления стропил, предпочтение рекомендуется отдать древесине хвойных пород . Она легко обрабатывается, хорошо противостоит гниению, имеет необходимую прочность. Подготовленные к монтажу стропилины и другие элементы каркаса крыши следует пропитать огнебиозащитным составом.
Как правильно уложить балки перекрытия. Пошаговая инструкция укладки
Общая схема межэтажного перекрытия несложная, но, чтобы возвести такую конструкцию необходимо постараться. При работе могут возникать нюансы, с которыми вряд ли справится новичок, поэтому выполнить процедуры рекомендуется как минимум с помощью знающего человека.

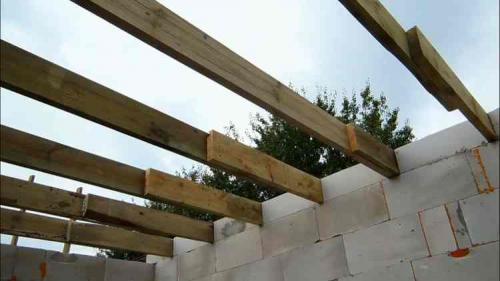

Балки перекрытия могут быть уложены на газобетон, дом из бруса или бревна, при этом в каждом случае процесс будет немного отличаться. Лучше придерживаться инструкции :
- Расчет и планирование. Любая работа начинается с составления схемы, если раскладка уже составлена, то будет проще.
Схема должна быть надежной, а балки должны располагаться параллельно короткой стене.
В качестве ригелей нужно выбирать такие, чтоб каждый квадратный метр конструкции мог выдержать нагрузку в 400 кг.
Рекомендуется установить меньше балок крупного сечения, чем использовать огромное количество планок с мелким сечением. При этом соотношение ширины балки к ее высоте должно составлять 1,5.
- Подготовка. На данном этапе концы балок промазывают антисептическими или антипиреновыми материалами. В будущем это поможет избежать загнивания и образования грибка на краях планок. На стенах проводят нивелирование с помощью лазерного уровня или обычного строительного уровня – это необходимо для разметки.
По правилам все опорные платформы для балок должны находиться в одной плоскости. Посадочные места под планки на стенах нужно очистить и установить в них гидроизоляционные прокладки.

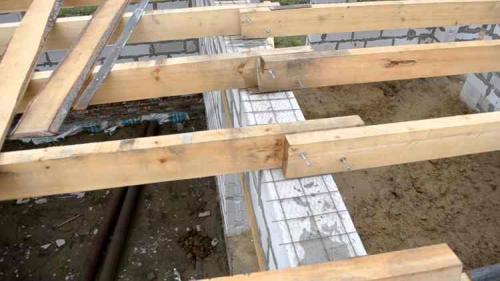

- Монтаж первой пары планок. Первой называется маячная пара, ее устанавливают в крайних точках у противоположных стен. Установку производят так, чтоб между торцами балок и стенами находился вентиляционный зазор в 5 см. Деревянные балки закрепляют сухой гравийной подсыпкой, а также обрезают.
- Монтаж оставшихся ригелей. После того, как маячная пара установлена, брусья устанавливают на одном уровне с маячными балками. Здесь также должны присутствовать вентиляционные зазоры. Торцы планок отпиливают под углом и оборачивают рубероидом. Концы фиксируют, а зазоры уплотняют теплоизоляцией.
Деревянные балки перекрытия 7 метров. Как определить длину балки
Помещения в строящихся зданиях чаще всего имеют прямоугольную форму, что позволяет размещать несущие конструкции перекрытия параллельно наименьшей стене. Размер балки зависит не только от габаритов помещения, но и от материала из которого возводятся стены.
Глубина заделки балки в кирпичной стен составляет от 100 до 150 мм. При заделке в деревянную стену показатель заделки балки должен быть не менее 70 мм.

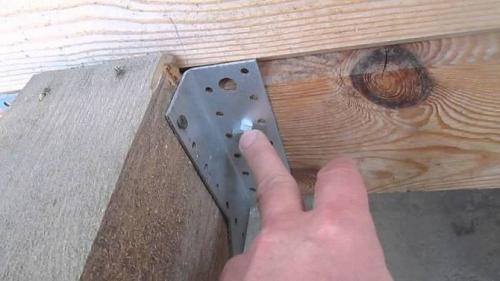

В ряде случаев для размещения несущих конструкций перекрытия используются различные крепежные элементы из металла. Это кронштейны различной конфигурации, уголки или разнообразные перфорированные пластинки и гвоздевые плитки. При применении крепежа длина балки почти всегда будет ровна пролету помещения или другими словами расстоянию между стенами.
Применяется и такое конструктивное решение, когда несущие элементы перекрытия являются частью стропильных конструкций. В этом случае балка является конструкцией для формирования свеса, то она опирается на мауэрлат и имеет выпуск за внешнюю грань каждой стены примерно на 500 мм. Это конструктивное решение может увеличить её длину примерно на 1 метр.
Производя подбор и расчет деревянных балок необходимо помнить, что самым оптимальным расстоянием, которое можно перекрывать, применяя эти конструктивные элементы, является 6 метровый пролет.
При необходимости перекрывать большие расстояния рекомендуется использование деревянных конструкций прямоугольного или двутаврового сечения изготовленных из клееного бруса или применять промежуточные конструкции, такие как стойки, колонны, декоративные арки и т.п.
Как нарастить балку перекрытия. Как исправить ситуацию
Чтобы выполнить усиление балок перекрытий, можно пойти двумя путями:
1. повышение несущей способности; 2. уменьшение нагрузки.
Первый вариант самый распространенный, поскольку снижение нагрузки означает переоборудование помещения под другое назначение, что сделать сложно и не всегда возможно. Чтобы воспользоваться вторым, нужно рассмотреть несколько вариантов усиления балки.
К таким способам относятся:
1. Наращивание сечения. Важно отметить, что есть смысл делать накладки сверху или снизу. Дополнительная ширина не даст такого эффекта. Это можно объяснить формулами, по которым рассчитываются балки. Для наращивания используют деревянные доски, которые закрепляют на балки.
2. Установка промежуточных опор. Чаще всего здесь не рассматривается усиление стойками, поскольку их опирание будет происходить на нижележащее перекрытие. Можно использовать подкосы, но только при условии гармоничного вписания их в интерьер.
3. Металлические обоймы. Металл крепят с двух сторон. Для небольших повреждений можно применять полосовую сталь. Для серьезных деформаций лучше выбрать швеллер. Важно предусмотреть гидроизоляцию между металлом и деревом в обязательном порядке.
4. Прикрепление накладок из углепластика. Такой композитный материал – не распространенное решение, но стоит его рассмотреть. Крепление осуществляется на клей, элементы достаточно легкие для выполнения работ своими руками.
Усиление стоит выполнять только после выбора среди предложенных вариантов наиболее оптимального для каждого случая в отдельности.
Усиление деревянными или металлическими протезами
Усиление концов балки деревянными протезами

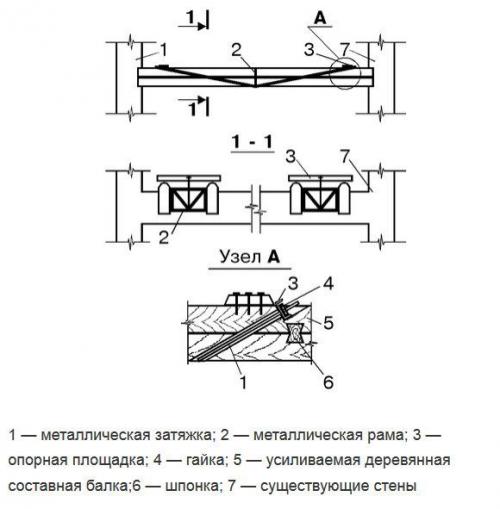

Усиление металлическими протезами
Усиление углепластиком (углеволокном)

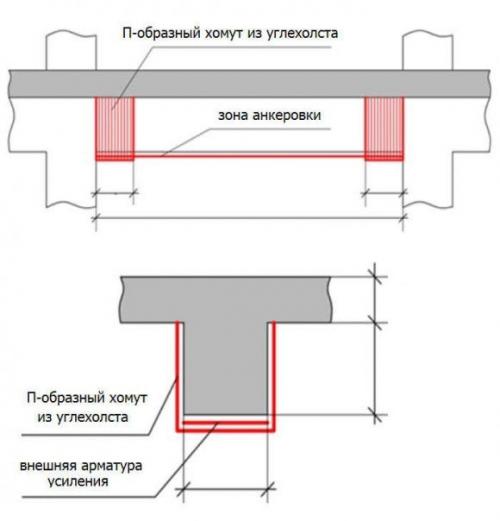

Схема расположения листов углепластика
Увеличить несущую способность балок межэтажных перекрытий можно двумя путями: усилив или разгрузив их.
Усиление балок
Способов, как усилить балки перекрытия второго этажа, несколько.
- Увеличение сечения деревянными накладками.
Наиболее эффективным решением станет наращивание сечения балок по нижней горизонтальной плоскости с обязательным условием создания опоры для накладок. Для этого нужно либо углубить опорные гнезда в несущих стенах, либо использовать специальные стальные крепления или уголки. Доски расчетной толщины прибиваются к нижней грани бруса по всей его длине.
При незначительном прогибе возможно наращивание сечения путем установки на балку боковых накладок толщиной 50 мм. Перед этим под точку её максимального прогиба устанавливают подпорку и поднимают её домкратом до выравнивания бруса. Затем фиксируют его в этом положении, установив с обеих сторон доски и стянув их шпильками.
Сращивание досок для балок перекрытия. Что собой представляет удлинение?
К методу сращивания балок строители прибегают в том случае, когда для прокладки перекрытий не хватает длины досок или бруса, который был выбран для этих целей. Поскольку работы по началу строительства стропильной системы начинаются после возведения коробки, в конце остается много фрагментов пиломатериалов, и их также можно применять в строительстве.
Балки сращивают также при строительстве дома из бруса или бревен на любом этапе, будь то стены, нижний венец или стропильные ноги. То есть, технология наращивания подходит для любых элементов дома , имеющих достаточно большое сечение, на которые не происходит большая нагрузка сверху, способная согнуть пиломатериал в дугу.
В каких ситуациях применяют?
Бывают ситуации, когда в расчетах происходят изменения, ширину колодца увеличивают, а материал уже закупили, и он перестает соответствовать требуемой длине. В данном случае нет нужды приобретать другие пиломатериалы, тратить большие средства. Можно прибегнуть к технологии сращивания двух бревен, за счет чего будет достигнута необходимая длина бруса или бревна.
Соединение древесины происходит 3 способами :
- по длине;
- по ширине;
- под углом.
Два последних способа применяют для утолщения бруса, а первый, по длине, для наращивания длины. Стандартные размеры, выпускаемого на рынке бруса редко превышают 6 м. В то время как необходимая длина балки может быть и 10 м. В таком случае удлинение за счет второго бруса с таким же сечением будет правильным решением.
Когда это невозможно?
Каким бы крепким не был замок на стыке 2-х брусков, это место все равно останется самым уязвимым на всем погонном метре. Поскольку нарушается монолитность дерева, в данном месте, оно может высыхать, деформироваться. Плюс, нужно учитывать дополнительный вес, который будет оказываться с чердака или второго этажа : утеплители, мебель, вес человека и т.д.
В результате место на стыке со временем может ослабнуть и вся конструкция обвалится, особенно если наращивание происходило не 1 бруса, а нескольких. Замок должен приходиться на ту часть перекрытия, на которую происходит меньше всего воздействия, например, там, где перекрытие ближе всего к стене.
Если соединение приходится где-то по центру, то такой дом должен иметь внутреннее перекрытие, еще одну комнату. Это перекрытие внутри помещения будет поддерживать уязвимое место. Или же в комнате устанавливают дополнительную колонну или несколько колонн, поддерживающие потолок. При таком подходе сращенные бруски будут такими же долговечными и безопасными, как и монолитные.
Крепление балок перекрытия к стенам. Монтаж несущих балок
Прежде чем делать межэтажное или чердачное перекрытие, необходимо грамотно подготовить материал к монтажу. Дерево – материал живой, и это нужно учитывать. Чтобы оно не гнило, всасывая влагу из опорной поверхности стен, концы балок и места их пересечения с перегородками обмазывают битумом и оборачивают гидроизоляционным материалом (рубероидом, листовой резиной). Торцы при этом оставляют не обработанными и не закрытыми, чтобы не препятствовать испарению влаги.
Совет! Для усиления циркуляции влаги торцы можно срезать под углом около 70 градусов, увеличив площадь испарения.
Но прежде брус обрезают по длине, которая должна быть больше длины пролёта на величину опорной части с обеих сторон. Как правило, она составляет не менее 10-15 см, но зависит от толщины стен и не может превышать 2/3 от этого параметра.
Деревянное перекрытие между этажами монтируется по одной схеме, но есть нюансы, связанные с материалом несущих стен.
На деревянные стены
Крепить балки можно традиционным способом, укладывая их в пазы, вырезанные в тех венцах, уровень которых соответствует потолку нижележащего этажа. Или использовать для их фиксации стальные перфорированные накладки, позволяющие осуществлять надёжное крепление встык без устройства пазов.
При этом выполняются следующие условия:
- Сложив стены до нужного уровня, верхний венец размечают в соответствии с шагом лаг и электрической или бензопилой вырезают в отмеченных местах пазы под их укладку. При этом крайние балки должны располагаться с отступом от стен не менее 5 см, который впоследствии будет заполнен утеплителем для отсечения холодного воздуха снаружи.
