Сборка щитов учёта электроэнергии. Варианты сборки

Сборка щитов учёта электроэнергии. Варианты сборки

Существуют следующие основные схемы сборки щитка учета 3-фазной сети для своего дома:

• Дифавтоматы .

Дифференциальный автомат устанавливается на каждую отдельную ветку – с мощным потребителем или группой. Работает по принципу автоматического выключателя, но также защищает от утечек тока и короткого замыкания. Собрать щит учета электроэнергии на 380 В с нагрузкой в 15 кВт на дифавтоматах проще и легче всего. Схема проста, легка для понимания и монтажа. При этом основная задача по сборке сводится к грамотному распределению нагрузки, чтобы избежать перекоса фаз.

Поэтому для удобства установки и дальнейшего обслуживания они устанавливаются с кросс-модулями. Благодаря такому устройству будет понятно, в какой конкретно области случилась авария – так как каждый конкретный автомат ответственен за своего потребителя. Недостатки такой схемы – слишком большая стоимость оборудования, приличные габариты шкафа.

Дифавтомат выполняет роль выключателя и защищает от утечек и короткого замыкания Источник 220-volt.ru

• С двумя УЗО .

В схеме на входе устанавливается пара 4-полюсных УЗО. Вся нагрузка распределяется на два направления, каждое из которых оснащается своей нейтралью и заземлением. Далее после каждого УЗО монтируется кросс-модуль. К ним подсоединятся фазы, а к выходам – защитные автоматы.

Преимущества схемы:

1. Минимальная стоимость.
2. Минимальные размеры шкафа.
3. Возможность быстрого переключения нескольких потребителей в одной группе.

Недостатки:

1. Высокая цена 3-фазных УЗО.
2. Для перевода потребителя между группами требуется протяжка проводов.
3. Длительный процесс поиска аварийного потребителя при срабатывании автомата. При этом половина цепи будет отключена.
4. При необходимости добавления новые шины придется маркировать.

Вариант электроснабжения на 380 В с нагрузкой 15 кВт с 2-мя УЗО для частного дома достаточно неудобен, ввиду отключения сразу половины потребителей при срабатывании защиты. Кроме того, подбор 3-х или 4-х-полюсного УЗО большого номинала может стать проблемой из-за труднодоступности и ограниченности их применения в быту.

Сборка щита учета электроэнергии: варианты сборки

Для обеспечения надежной и безопасной работы электросети в частном доме необходимо установить щит учета электроэнергии. Варианты сборки щита учета электроэнергии для 3-фазной сети могут быть следующими:

Дифференциальный автомат

Дифференциальный автомат устанавливается на каждую отдельную ветку – с мощным потребителем или группой. Работает по принципу автоматического выключателя, но также защищает от утечек тока и короткого замыкания. Сборка щита учета электроэнергии на 380 В с нагрузкой в 15 кВт на дифавтоматах проще и легче всего. Схема проста, легка для понимания и монтажа. При этом основная задача по сборке сводится к грамотному распределению нагрузки, чтобы избежать перекоса фаз.

Схема с кросс-модулями

Кросс-модули устанавливаются для удобства установки и дальнейшего обслуживания. Благодаря такому устройству будет понятно, в какой конкретно области случилась авария – так как каждый конкретный автомат ответственен за своего потребителя. Недостатки такой схемы – слишком большая стоимость оборудования, приличные габариты шкафа.

Схема с УЗО

В схеме на входе устанавливается пара 4-полюсных УЗО. Вся нагрузка распределяется на два направления, каждое из которых оснащается своей нейтралью и заземлением. Далее после каждого УЗО монтируется кросс-модуль. К ним подсоединяются фазы, а к выходам – защитные автоматы.

Преимущества и недостатки схемы

Преимущества:

• Удобство установки и обслуживания
• Понимание аварии в конкретной области

Недостатки:

• Слишком большая стоимость оборудования
• Пропорциональные габариты шкафа
• Вариант электроснабжения на 380 В с нагрузкой 15 кВт с 2-мя УЗО для частного дома недостаточно удобен, ввиду отключения сразу половины потребителей при срабатывании защиты. К тому же, подбор 3-х или 4-х-полюсного УЗО большого номинала может стать проблемой из-за труднодоступности и ограниченности их применения в быту.

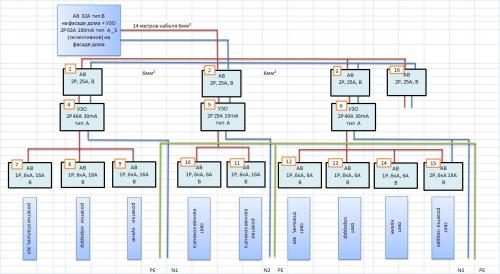

Однофазный распределительный щит в частном доме. Вариант №2. Схема на двухполюсных автоматах

Если вы еще здесь, наверняка вам уже понятно, что для того, чтобы выявить проблемную линию при утечке с ноля, нужно избавиться от общего ноля под групповым ВДТ и раздать каждой линии с потребителями персональный коммутируемый ноль. Как это сделать? Есть несколько путей. Самый простой и доступный — использовать вместо однополюсных двухполюсные автоматы.

Двухполюсники дают нам как раз тот самый коммутируемый нулевой полюс для каждой линии. И это позволит быстро ввести в строй все линии под сработавшим УЗО, кроме проблемной, в том числе и в случае утечки с нуля. Вмешательство человека для поиска и локализации аварии по-прежнему требуется, но вскрывать щит и тыкать в него отверткой уже не понадобится, а значит справимся самостоятельно. Порядок действий по локализации аналогичен тому, что я описал выше для схемы №1 при утечке с фазы.

Отключив проблемную линию двухполюсником, мы локализуем проблему в границах этой проблемной линии. Остальные линии остаются в работе, потому что ноль у всех собственный. А ноль проблемной линии теперь отключен двухполюсным автоматом и ВДТ не сработает.

Итак, решение одной из проблем, присущей первому варианту мы покупаем за 4500 (для Compact Home) и примерно в 11000 (для модулей из серии Pro M). А стоить схема будет от 15 до 30 тысяч. Кроме большей цены эта схема потребует сильно больше пространства в щите (аж 36 модулей) и при прочих равных может потребовать бОльшего по размерам, а значит и цене бокса.

Стоит ли платить сегодня за отказ от потенциального визита электрика когда-нибудь завтра, решать Вам. А мы идем дальше.

В следующей схеме устраним еще один недостаток, присущий первым двум схемам. А именно решим проблему отказоустойчивости и автоматизируем-таки локализацию аварии . Действительно, должны ли мы мириться с тем, что проблемы на одной из линий отключают всю группу, а поиск аварии крадет наше время? Конечно, нет. Сказано – сделано. Раздаем каждой линии собственную дифзащиту.

Источник: https://balki-v-interere.postroivsesam.info/novosti/sobrat-elektricheskiy-shchitok-svoimi-rukami-trebovaniya-k-ustanovke

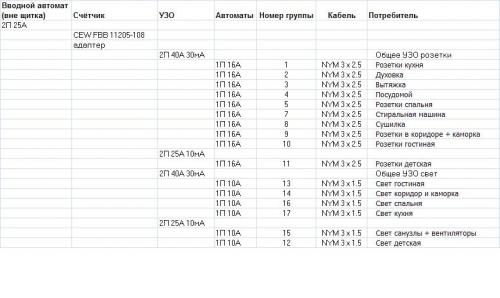

Сборка распределительного щита своими руками. Исходные данные для проектирования

В качестве исходных данных для проектирования щита служат «три кита»:

   1. Бюджет

В первую очередь вам потребуется понимание бюджета вашего щита — сколько вы готовы отдать за материалы для него? (Считаем что сборка своими руками будет бесплатной). Никто не мешает вам рассмотреть несколько вариантов и выбрать устраивающий по деньгам.

На фото представлен щит в однушку размером 24 модуля, но тем не менее имеющий все необходимые защиты и даже настраиваемый таймер вентиляции санузла. Такой щит по меркам Mastercity считается небольшим и недорогим.
Однако, обладателям квартир в старом фонде, где всего три автомата на квартиру-трешку, данный щит покажется большим.
И это не говоря, например, о таком щите:

На этом фото представлен щит в квартиру бизнес-класса, где заказчик запланировал множество силовых и слаботочных линий, а так же имел определенные требования к щиту. Щиты таких размеров вполне обычны, например, для коттеджей или больших квартир, где у заказчика есть некоторые предпочтения в плане электрики и слаботочки.
Естественно, большинству людей такие большие щиты не требуются — данный щит служит иллюстрацией того, что если вы хотите много, то и бюджет следует заложить соответсвующий.

В общем, при выборе линий и модульных устройств в щит всегда помните о бюджете. На моей практике часто бывает так, что заказчики увлекаются возможностями выбора, но в итоге им приходится пересматривать свои решения, так как стоимость выходит за рамки бюджета. Приведу несколько зависимостей цены от параметров для небольших типовых щитов (конечно, сложные и нестандартные щиты не рассматриваем):

• По моим наблюдениям, самое большое относительное влияние на цену щита оказывают количество и тип устройств дифференциальной защиты, а именно ВДТ (УЗО) и АВДТ (Дифы). Закладывая в щит излишнее количество ВДТ, вы поднимаете цену щита до небес. С другой стороны, без ВДТ вообще нельзя — это критический элемент вашей безопасности и безопасности ваших близких.
• Сильное влияние на цену оказывает фирма-изготовитель модульных устройств. Покупая автоматы Siemens «промышленной» серии, вы получаете отличное качество и надежность, но цена получается чрезчур высокой; покупая китайские автоматы, вы рискуете, но зато земноводное весьма довольно.
• Так же, в рамках одной фирмы, может быть несколько серий — например, обычная и «домашняя» (более дешевая). При этом цены между сериями разнятся сильно. Еще более сильно цены зависят от отключающей способности (измеряется в килоамперах) в рамках одной серии — автомат с отключающей способностью 10 кА (килоампер) будет стоить значительно дороже, чем на 6 кА из той же серии. При этом в быту вполне достаточно 4.5 кА (но многие европейские производители больше не выпускают автоматы с отключающей способностью менее 6 кА).

Как правильно собрать щит учета 220в. Для чего нужно ОПС

Мы продолжаем разбирать сборку щита учета электроэнергии на 220 Вольт и теперь пришло время рассмотреть еще одно устройство, которое имеет название ОПС. Это ограничитель импульсных перенапряжений. Для обеспечения корректной работы – это устройство необходимо заземлить. В щит систему ОПС следует устанавливать параллельно вводного автомата. Принцип работы этого устройства достаточно прост, и он заключается в том, чтобы создать внутри себя короткое замыкание.

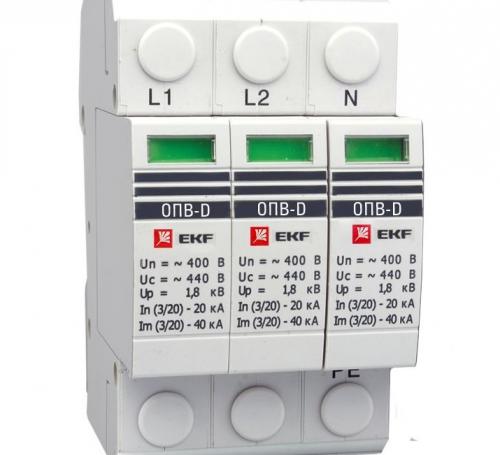

Ограничитель импульсных перенапряжений

Специалисты утверждают, что это одноразовый прибор, и после срабатывания его нужно заменить. Внешний вид ОПС напоминает автоматический выключатель. Однако, вместо флажка на его конструкции присутствует индикатор. Если вы подключаете к электросети дачный участок, тогда установка ОПС является обязательной. В специализированных магазинах вы можете найти ОПС следующих категорий:

1. «B». Этот тип следует монтировать на ввод. Он позволяет обеспечить защиту от молний, а также перенапряжения.
2. «C». Монтировать устройство нужно в распределительный щит. Этот вариант предназначается для защиты внутренней проводки, а также автоматических выключателей. Категория “C” на сегодняшний день наиболее распространенная.
3. «D». Его следует устанавливать на потребителе. ОПС категории «D» позволяет обеспечить надежную защиту от высокочастотных помех и перенапряжения.

Теперь пришло время рассмотреть главный элемент ЩУ – счетчик.

Как заземлить щит учета. Подписка на рассылку

Стандартная система домашнего заземления довольно проста: во дворе или в подвале монтируется контур заземления, от которого протягивается проводник, подключаемый к домашнему щиту учета, точнее к шине заземления (РЕ) на нем. От этой шины провода заземления расходятся к розеткам, металлоконструкциям ванной комнаты и другим объектам, которые необходимо заземлять.

При этом часто из виду упускается заземление щитка (щита) учета . Щит учета электроэнергии представляет собой ящик, в котором размещается счетчик, автоматика, УЗО, нулевая шина, шина заземления и проч. При этом непосредственное внутреннее размещение шины РЕ еще не гарантирует полноценное заземление щитка (щита) учета , поскольку сделать это нужно правильно.

Чтобы заземление щитка (щита) учета было стабильным и полноценным, можно шину РЕ смонтировать прямо на его корпус, предварительно очищенный в месте контакта от краски, лака, пыли и грязи. При этом более надежным заземление получится, если от шины РЕ к корпусу щита присоединить отдельный заземляющий проводник.

Рисунок 1. Пример правильного заземления щита учета электроэ нергии

Стоит отметить, что в щите учета электроэнергии сосредоточено все оборудование подачи и учета электроэнергии, а также средства защиты от неполадок в сети, поэтому относиться к безопасности электрощита нужно со всей ответственностью. Надежное заземление — один из факторов такой безопасности.

Для обустройства абонентского ответвления к частному дому может потребоваться установка электрощита на столбе. В этом случае основной щит, где располагается вводный автомат и счетчик учета, закрепляется непосредственно на опоре линии электропередачи.

Сборка щита на 12 модулей. Сборка электрощита для частного дома и квартиры на заказ.

Сборка электрощита и его монтаж для частного дома или квартиры на заказ, является важнейшей частью электромонтажных работ. Электрический щит служит для приема и распределения электроэнергии по потребителям.

Очень важно, отнестись к процессу сборки и монтажа электрощита с полной ответственностью. Главная задача распределительного щита – оберегать электроприборы (бытовая техника, кабельные линии и т.д.) и нашу жизнь.

Очень много пожаров происходит из-за неисправностей в электропроводке , и скорее всего этот процент будет только расти, потому что состояние электропроводки в старых домах все хуже и хуже, а хозяева квартир не спешат её менять. Старая алюминиевая электропроводка, в этажных щитках стоят древние “пакетники” и выключатели, а об УЗО и дифавтоматах даже не задумываются.

Сборка электрощита бесплатная !!!
Разница в розничной и оптовой цене, по которой я закупаю комплектующие у крупнейшего поставщика электротоваров “ЭТМ” , составляет в среднем 15-20% , а это и есть примерная стоимость сборки электрощита.
Т.е. по розничной цене в “ЭТМ” вы получаете и комплектующие для щитка и его сборку.

И если замену электропроводки, соединение кабелей, установку розеток и выключателей, можно выполнить самостоятельно, то сборка электрощита – работа для профессионалов, которых называют электромонтажниками.

Важно понимать,что электромонтеры работают, как правило на скорость, т.е. время – деньги. Проводка спрятана в штробах, гофре, под навесными потолками, в стяжках полов и как ее проложили, никто не видел. Распаячные коробки, подрозетники тоже часто не видны, а собранный электрощит закрыт пластронами (панелями). И далеко не каждый заказчик полезет внутрь, проверять как собрали электрический щиток, разве что после первой аварии или срабатывания УЗО (поиск утечки тока).

Электромонтажники работают на конечный результат, т.к. сборка электрощита – это их единственное направление. На первом месте стоят: качество сборки и внешний вид электрощита без пластронов. Часто в бригадах электромонтеров, есть человек занимающийся конкретно сборкой щитов, или же обращаются к знакомым электромонтажникам. Например, я сотрудничаю с несколькими компаниями, которым я проектирую и собираю электрощиты.

Сборка электрощита на заказ состоит из нескольких этапов, каждый из которых имеет важное значение.

СБОРКА ЭЛЕКТРОЩИТА.СХЕМЫ

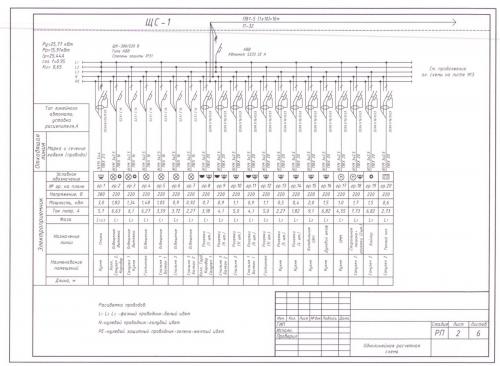

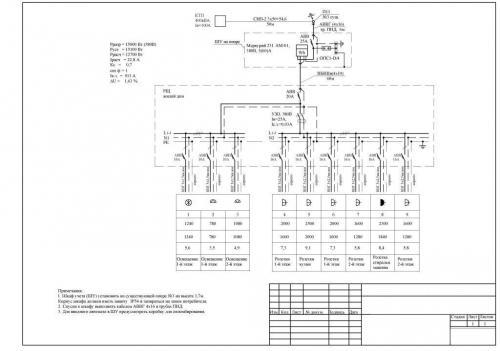

Сборка электрощитка всегда начинается с изучения схемы электроснабжения вашего частного дома или квартиры. Есть два способа получить схему:

• Можно начертить схему для сборки электрощита самостоятельно в обычных программах, например таких, как  Photoshop ,  AutoCAD , Компас или Exel. Но использовать данную схему-план для сборки, возможно только при стандартных, типовых случаях. Потому что часто подобные схемы понятны лишь авторам, запутаны, не доделаны, и что самое главное – не содержат всей необходимой информации для сборки щита. Ниже показаны примеры, как можно составить схему для сборки электрощита самому.
  При заказе сборки щита у меня, электрическую схему я проектирую и черчу бесплатно .

• Идеальный вариант, если у вас уже есть готовый проект электроснабжения дома или квартиры. Схема электрощита в нем есть в обязательном порядке.

КОМПЛЕКТУЮЩИЕ ЭЛЕКТРОЩИТА

В настоящее время я остановил свой выбор на электрощитах и приборах компании ABB.

Но знания модульной и щитовой продукции Schneider Electric (Шнейдер Электрик), Legrand (Легранд), Hager (Хагер) позволяют мне собирать электрические щиты из комплектующих любого производителя. Поэтому всегда иду при выборе фирмы на встречу заказчику электрощита.

Но следует отметить, что цены у этих производителей практически одинаковы . Единственное отличие – это разные серии приборов, но и они, если брать похожие по параметрам, тоже примерно одинаковые. В последнее время правда, АВВ получается дешевле своих конкурентов.

Ниже приведу сравнительный расчет стоимости электрощита разных серий ABB и Schneider Electriс для одного из заказов (расчет от 2015 года, но актуален ).

Сравнение цен на автоматы, УЗО, рубильники ABB и Schneider Electric .

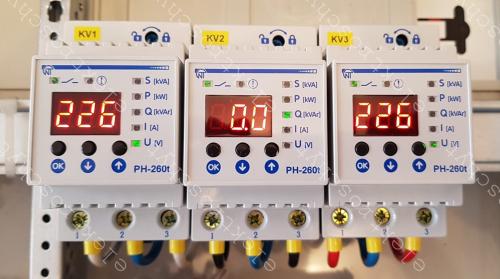

Электрощиты по желанию заказчика могут комплектоваться различными дополнительными “хотелками” и защитами: световые индикаторы, цифровые вольтметры, контакторы с включением-отключением всей или части нагрузки, таймеры (реле времени) для включения нагрузки по расписанию, реле контроля напряжения и т.д.



ВЫБОР ЭЛЕКТРИЧЕСКОГО ЩИТА

Необходимо выбрать электрощит по следующим параметрам:

Место, где будет устанавливаться электрощит. Если это улица, то нужен распределительный щит со  степенью защиты IP65 (влагозащищенные), если внутри дома – то достаточно IP41.

Пластиковый или металлический электрический щит. Обычно, металлические электрощиты устанавливают на улице (их сложнее сломать) и в деревянных домах (не горят), а пластиковые – внутри помещений, и в помещениях (котельная, баня), где нужна высокая степень защиты от пыли и влаги IP.
Например, у ABB, бытовые электрощиты с IP65 – это Mistral IP65 , с IP41 – Mistral 41 , UK600 .

Щит учета электроэнергии 220в. Щиты учета электроэнергии

Подбор оборудования

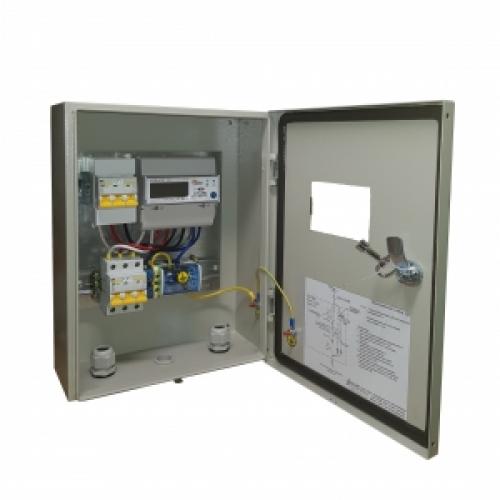

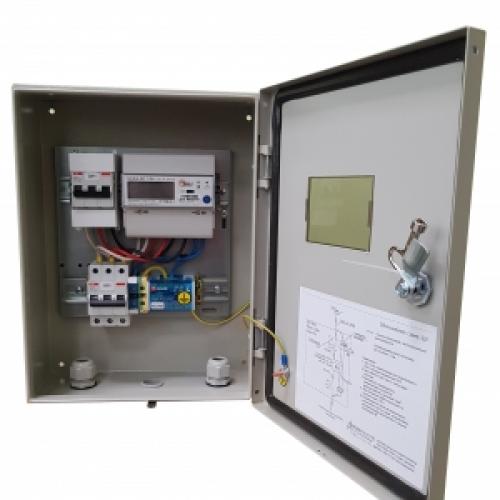

Щит учета электроэнергии 15 кВт 380в на опору /дом
Наличие: Много Арт.:  987963331



• Количество тарифов: 2
• Количество фаз: 3

11 500,00 руб.

Щит учета электроэнергии трехфазный 15 кВт на опору/дом EURO ABB
Наличие: Мало Арт.:  987963339



• Количество тарифов: 2
• Количество фаз: 3

14 390,00 руб.

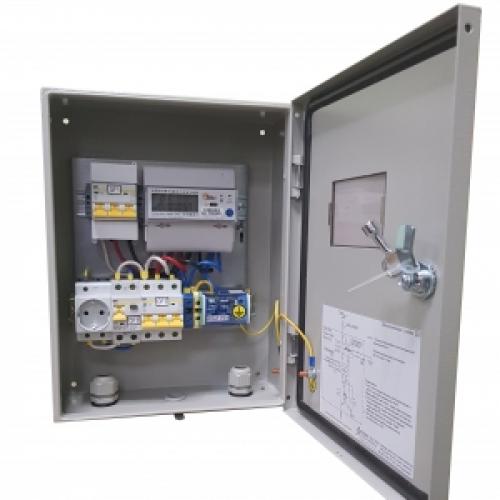

Щит учета электроэнергии трехфазный 15 кВт на опору/дом, с розеткой DIN
Наличие: Мало Арт.:  987963341



• Количество тарифов: 2
• Количество фаз: 3

13 080,00 руб.

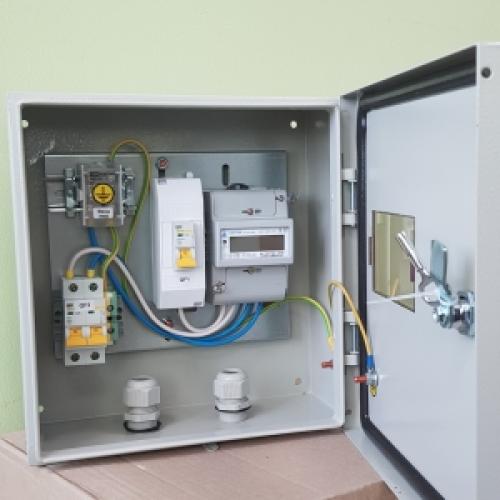

Щит учета электроэнергии однофазный 3кВт 220в IP66 в сборе на опору/ дом
Наличие: Мало Арт.:  987963300



• Количество тарифов: 2
• Количество фаз: 1

9 850,00 руб.

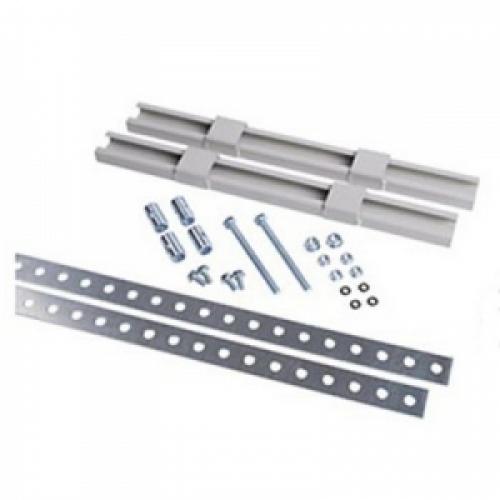

Комплект крепления металлокорпуса к деревянному или бетонному столбу монтажной полосой
Наличие: Мало Арт.:  11299



1 410,00 руб.

Щит учета электроэнергии SMART с модемом на опору дом 15 кВт 380В
Наличие: Под заказ Арт.:  987963345

• Количество тарифов: 2
• Количество фаз: 3
• Степень взрывозащиты: IP54

29 000,00 руб.

Щит учета электроэнергии 15 кВт 380в IP55 на опору, дом ЩУ Стандарт IP66
Наличие: Мало Арт.:  987963342



• Количество тарифов: 2
• Количество фаз: 3

11 300,00 руб.

Щит учета электроэнергии однофазный 7кВт 220в IP66 в сборе на опору/ дом
Наличие: Под заказ Арт.:  987963301



• Количество тарифов: 2
• Количество фаз: 1

9 650,00 руб.

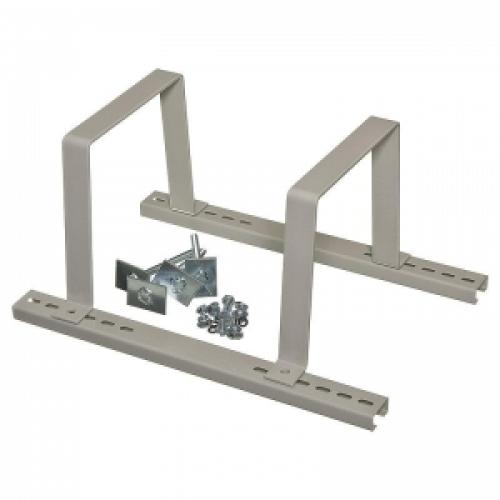

Комплект крепления щита учета к бетонному столбу скобой
Наличие: Мало Арт.:  11301



1 150,00 руб.

Страницы

• 1
• 2
• ›
• »

Щиты учета электрической энергии предназначены для подключения розничных абонентов к энергосетям.

• Щиты учета могут быть:однофазными 220в, трехфазными 380в

• Как правила, данные шкафы учета устанавливают на границе балансовой принадлежности объектов, либо в месте максимально приближенном к границе балансовой принадлежности. Поэтому, их устанавливают на улице непосредственно на опоре либо на фасаде дома, соответственно щиты учета и оборудование устанавливаемое в них должно быть надежно защищено от пыли и влаги - степень защиты шкафа не менее IP54.
• Щиты учета собирают согласно ПУЭ издание 6. В соответствии с ПУЭ перед счетчиком должен быть установлен автоматический выключатель соответствующего номинала с возможностью пломбировки. В настоящий момент, во многих технических условиях есть рекомендации для установки устройств дистанционного съема показаний, что значительно увеличивает стоимость шкафов учета, но это носит исключительно рекомендательных характер и не является обязанностью. Купить шкаф учета электрической энергии в Санкт-Петербурге и Ленинградской области можно в компании "Дисконт-Электро". Мы даем гарантию 3 года на шкафы учета и техническую поддержку во время установки, монтажа и сдачи щита.
