Дома, построенные из газосиликатных блоков, пеноблоков и других относительно хрупких материалов, обязательно усиливаются по верхнему периметру стен монолитным бетонным поясом. Без него невозможно надёжное крепление мауэрлата, так как подобные материалы плохо удерживают в себе крепёж. Как правило, ещё во время заливки бетонного пояса в него вертикально устанавливают шпильки, на которые впоследствии и «насаживается» мауэрлат и фиксируется гайками.

В этом случае деревянная обвязка стен получается более надёжной и хорошо противостоит распорным нагрузкам. Помимо уже описанных способов, как крепить стропила к мауэрлату, можно использовать и другие. Например, с помощью накладной перфорированной пластины с запилом стропильной ноги или без него. Или на скобу либо три перекрещённых гвоздя без запила. Важно только срезать опорную часть стропила так, чтобы она точно совпадала с плоскостью мауэрлата.

Крепление пластиной без запила Источник krysha-expert.ru

Обратите внимание на то, что при установке без запила стропильные ноги придётся удлинить, нарастив их кобылками, чтобы образовался выпуск для карнизного свеса.

Чтобы снизить распирающую нагрузку на мауэрлат двухскатной крыши, используют скользящие (шарнирные) соединения. Это могут быть и специальные крепёжные элементы, и один вертикально вбитый гвоздь, и крепление на скобу с разнонаправленными зубьями.

Шарнирные сопряжения нижней части стропильных ног чаще всего применяются и тогда, когда надо решить, как крепить стропила на односкатной крыше. Но в этом случае верхнюю часть закрепляют жёстко на коньковой балке или стене односкатной крыши, выполняющей её функции.

Деревянные стропила на металлическую балку. Крепление стропил к коньку гвоздями и скобами

Этот способ крепления «работает» только в сочетании с врубкой при монтаже встык. Это значит, что перед тем, как крепить стропила к коньковому прогону, их надо подогнать друг к другу. Для этого уже запиленные по шаблону стропильные ноги устанавливают внахлест и выравнивают по уровню до нужных углов наклона. Затем стропила скрепляют струбциной, намечают карандашом строго вертикальную линию будущего стыка, и по ней разрезают доски пилой. После этого стропила устанавливают на место и получают идеальную линию стыка, по которой доски плотно прилегают друг к другу.

Дальше все просто:

1. В верхнюю плоскость каждой стропильной ноги наискось вбивают кровельный гвоздь так, чтобы он зашел в торец соседнего стропила. Гвозди должны как бы перекреститься внутри досок.
2. Коньковая балка стропильной системы соединяется с обеими стропильными ногами кровельными скобами.

Гвоздевое соединение простое и надежное, если сделано правильно. Вот только при таком способе крепления очень многое может пойти не так. Например, ровно вбить в торец доски гвоздь, длинной 150-200 мм не так просто. А если его перекосит, узел уже будет не таким надежным. Еще неаккуратный удар может привести к растрескиванию древесины, причем не сразу, а спустя месяцы и годы, когда заметить это уже будет сложно. Поэтому гвоздевое крепление стропил к коньковому брусу — вариант, который для стропильных систем современных домов почти не используют.

Установка балок на мауэрлат. Особенности и правила крепления балок перекрытия к стене и другим конструкциям

Крепить балки к основной конструкции (перекрытия, кровля) необходимо для ее многолетней устойчивости и дополнительной поддержки.

Поэтому особенности крепления балок перекрытия относят к важному этапу строительства, ведь от него зависит надежность всей постройки.

Укрепляют перекрытие различными балками – деревянными,железобетонными. Какие нюансы нужно знать при обустройстве перекрытий балками, как они крепятся и чем, существует ли возможность допущения ошибок, и как их избежать, читайте подробнее в представленной статье.

Особенности процесса

Качественно укрепленная основа перекрытия – залог долговечности эксплуатации помещения, где установлены балки. Здесь имеет огромное значение крепеж и техническая составляющая монтажа (особые способы крепления + правила выполнения работ).

Элементы балочного крепежа выполняют из качественной стали или алюминия, они представлены уголками, анкерами, стальными пластинами, навесами, лагами, винтами, шурупами, гайками, стержнями. Также для некоторых типов балок, например, деревянных, используют специальную технику врубки и врезки. Встречаются также смешанные способы крепления изделий.

Независимо от использованной техники и материалов, на который крепятся балки, они всегда соединяются со стеной по типу плавающей системы. Главное при работе с ними – это качество монтажа, так как он влияет на надежность перекрытий и поддержку всей потолочной и кровельной конструкции.

При этом, в процессе самого монтажа используются следующие типы балочных конструкций

• швеллерные;
• деревянные.

Знать особенности крепления балок перекрытия к разным поверхностям важно потому, что это позволит правильно подобрать элементы крепежа, рассчитать нагрузку, которую будут выдерживать опоры. Одновременно надежно закрепятся каркасы для кровли и чердака, и не возникнет никаких проблем с обустройством гидроизоляции, пароизоляции и утепления, так как поверхность с балками будет готова.

Способ присоединения балочных изделий зависит во многом от типа используемой постройки . Так, например, некоторые дома каркасного типа и СИП-панелей уже имеют установленные балки, и крепятся наглухо еще в условиях производства. В стандартных постройках (кирпичных, монолитных, бетонных) балки ставят вслед за образованием армированного пояса.

В строительстве для перекрытий используют чаще стандартные балки, представленные разрезом сечения 150 x 150 (мм) или 200 x 200 (мм), но могут быть и другие габариты, которые создаются при индивидуальных заказах в условиях производства.

Все работы, связанные с балочными креплениями, изготовлением и монтажом самих балок, основаны на применении основных технических нормативов:

1. ГОСТ 27017-86 — изделия для крепежа.
2. ГОСТ 4981-87 — деревянные балки.
3. ГОСТ 19425-74 и ГОСТ Р 58966-2020 — металлические балки (двутавровые и стальные).
4. ГОСТ 20372-2015 и ГОСТ 20372-90 — ЖБ-балки.

Нормативы дают отсылки ко всем возможным положениям и нормам, которых нужно придерживаться на всех этапах подготовки и работы. Все они гарантируют в итоге получение крепкой надежной постройки, с укрепленным каркасом чердака и кровли.

Важные особенности, характеризующие балки, связаны не только с типом здания, но и с составом материала, из которых их изготавливают:

• Деревянный брус , выполненный чаще всего из бревен, может использоваться в различных домах, в том числе, газобетонных и пеноблочных.

  Но их всегда крепят к стенам, с условием обустройства продольного люфта.

  Деревянные брусья не оказывают дополнительной нагрузки на фундамент, работать с ними легко и быстро. Также, они доступны по стоимости.

  Современные балки тщательно пропитываются антисептическими и полимерными средствами, которые делают их более устойчивыми к атмосферным перепадам. Но, несмотря на это, концы балок и их поверхность, при обустройстве слоев чердачных перекрытий, рекомендуется оборачивать гидроизоляцией и пароизоляцией (холодные чердаки), для продления сроков эксплуатации.

• Металлические балки для перекрытий – это двутавровые изделия, в разрезе сечения, напоминающие букву «Н». Изготавливается данная группа из высококачественных марок стали. Двутавры отличаются прочностью, крепостью, выдерживают большие нагрузки и не склонны к деформации.

  Единственный их минус – большой вес. Поэтому их чаще всего используют для монолитных и кирпичных строений, а укладывают при помощи подъемных механизмов.

• ЖБ-балки подходят для панельных домов, которые представлены таким же составом (железобетонным), как и панели (бетон + армировка). Больше всего они востребованы для многоэтажек.

  Они отличаются прочностью, долговечностью, равномерным распределением нагрузки. Их можно заказать не только стандартной, но и нужной (индивидуальной) длины. В условиях предприятия их формируют из прочных марок цемента и армированных прутьев от 12-15 (м).

Источник: https://balki-v-interere.postroivsesam.info/novosti/ustanovka-stropil-kryshi-na-balki-perekrytiya-tochnyy-raschet-stropilnoy-sistemy

Как установить стропила на брус. Установка висячих стропил

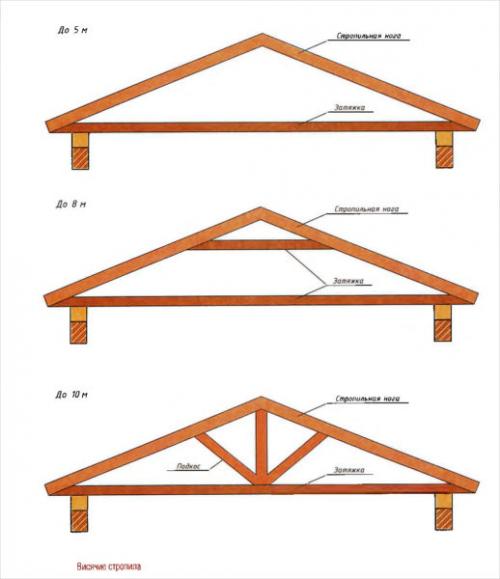

Висячие стропила предназначены для зданий, внутри которых нет капитальных перегородок, а между общими несущими и боковыми стенами расстояние составляет не более 10 метров. Конструкция кровли в данном варианте ложится на основные стены здания, но из-за этого она подвергается действию высоких нагрузок. Чтобы напряжение было немного слабее, применяют дополнительные детали (затяжки или ригели), которые скрепляют ферму в горизонтальном положении.

В зависимости от длины пролёта в конструкции висячих стропил применяются различные упрочняющие элементы

Нижние затяжки соединяются в основании стропил и могут быть применены как балки для чердачного перекрытия, при этом их необходимо уложить на мауэрлат. Для изготовления висячих стропил обычно берётся доска с сечением 50х200 мм, однако каждое индивидуальное здание нуждается в своих конкретных расчётах.

Последовательность действий по монтажу висячих стропил:

1. Вначале на несущие боковые стены устанавливается мауэрлат.

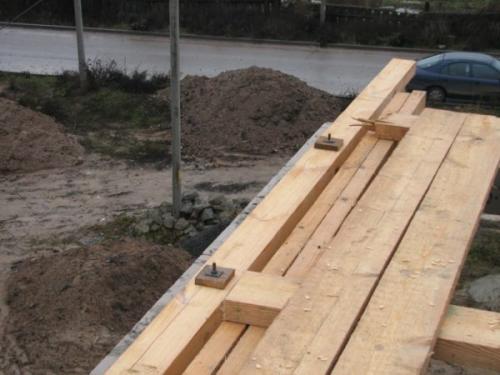

   Крепление мауэрлата на боковые несущие стены удобно выполнять при помощи винтовых шпилек, заранее вмурованных в каркас здания

2. В нижней части кровли висячие стропила врезаются в мауэрлат. Изначально первая стропильная пара делается на земле и используется в качестве шаблона. Остальные пары висячих стропил делаются по нему. Далее все стропильные фермы поднимают на самый верх строения и устанавливают по одной. Чтобы они стояли устойчиво, их нужно закрепить временными подкосами.

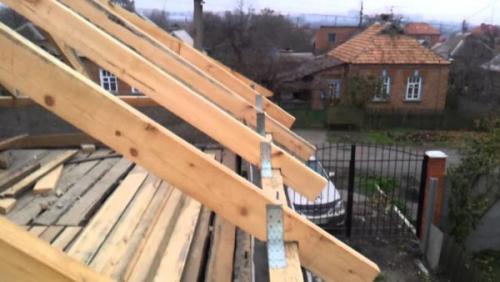

   Крепление стропильных ног к мауэрлату выполняется стальными пластинами с обеих сторон

3. Далее устанавливается коньковый прогон с соблюдением правильного расстояния между всеми стропилами.



   Коньковый прогон связывает стропильные фермы в верхней части и фиксирует их в вертикальном положении

4. Каждая стропильная пара укрепляется стягивающими досками. После этого производится окончательная затяжка мест крепления стропил к мауэрлату. При этом могут применяться болтовые соединения.
5. Если пролёт между стенами превышает 10 метров, система дополнительно укрепляется откосами и стойками.

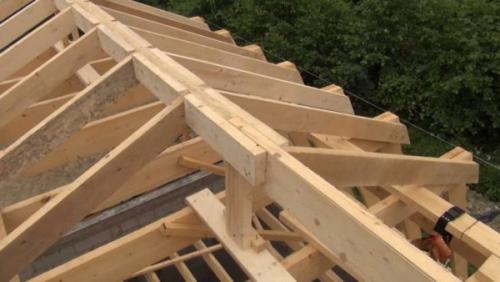

Вальмовая крыша с опиранием стропил на балки перекрытия. Крыша с опорой на балки перекрытия

Не всегда вальмовую крышу можно опереть непосредственно на стены. Если кладка выполнена не из жесткого и прочного керамического или силикатного материала, использованы пеноблоки, газобетонные или арболитовые материалы, без опоры на балки перекрытия, скорее всего, не обойтись. Стены из подобных материалов не выдержат горизонтальной нагрузки от стропильных балок, и со временем верхняя часть кладки будет просто выдавливаться распирающим усилием от веса вальмовой крыши.

Такой способ дороже и сложнее, требует большого количества качественного соснового бруса под балку. Работы с укладкой балочного перекрытия тоже стоят дорого и потребуют специальной подъемной техники.

Что дает такой вариант привязки к стенам дома:

1. В связи с большим весом вальмовой крыши приходится использовать балки из деревянного бруса, обладающего большой прочностью. Например, для пятиметровых балок используется брус 10х20 см. Такая балка укладывается с шагом 60-65см на предварительно подготовленный контур мауэрлата. Автоматически формируется плоскость зашивки под потолок и пол для мансарды на втором этаже;
2. Набор балок увеличивает жесткость рамы мауэрлата под вальмовой крышей. Тем самым частично компенсируется распирающее усилие стропил;
3. Каркас вальмовой крыши получает своего рода днище из уложенного соснового бруса, тем самым резко увеличивается жесткость конструкции, ее способность противостоять самым неблагоприятным нагрузкам от снега и ветра.

При укладке балок необходимо предусмотреть наличие вылета бруса за пределы стены. В продольном направлении это достигается путем укладки увеличенных на 1,5м брусьев, вдоль длинной стороны стен приходится дополнительно укладывать короткие метровые брусья. В результате по периметру стен дома получается своего рода «гребенка» из бруса, на который, собственно, и будут крепиться рядовые и нарожные стропильные элементы.

В центре системы уложенных балок устанавливается прямоугольная рама из двух вертикальных брусов 10х15см, на которые опирается коньковый прогон. Для усиления раму дополняют подкосами из доски сороковки.

Важно! Подобный вариант опоры коньковой балки допускается только при наличии внутренней опоры из колонн или капитальной кирпичной стены. В противном случае вес вальмовой крыши через раму проломит балки перекрытия.

В верней части каждой из стропил выполняется пропил паза 5*5см, с помощью которого стропильная нога опирается на конек. В нижней части стропила вальмовой крыши крепятся к выносу брусьев с помощью ригелей и коротких подпорок. Это значительно увеличит жесткость соединения ноги и бруса.

Далее выполняется обшивка выступающих концов бруса с помощью доски, и размечается место установки диагональных балок. Под накосные балки устанавливают диагональные врезки из бруса, на которые и будут опираться силовые элементы вальмы. Размер накосных балок и точки врезки измеряются по факту. Это нужно, чтобы скомпенсировать прогиб или подъем углов площадки из уложенного бруса.

Вторым важным моментом в разметке диагональных стропил является угол спила концов для плотного прилегания: в верхней части — к коньковой балке, в нижнем секторе — к распорке из бруса. В обязательном порядке диагональную балку усиливают вертикальной стойкой, опирающейся на брус в месте контакта со стеной.

На завершающем этапе устанавливают нарожные стропила по каждому из треугольных скатов вальмовой крыши. Плоскость зашивается сосновой доской или вагонкой, в зависимости от размеров конструкции.

Крепление стропил к балкам односкатной крыши. Расчет конструкции

Стропильная система односкатной крыши, по сути, состоит из стропильных ног наслонного типа. Крепить стропила нужно параллельно друг другу. Стропила же, в свою очередь, имеют опору на две точки. В основном ими выступают несущие стены здания.

Создание угла наклона ската

Необходимый угол уклона ската достигается некоторыми способами:

• При разработке проекта здания одна из стен, на которые будут ложиться стропильные ноги, делается немного выше. Такой способ является распространенным, так как сильно упрощает конструкцию стропил. Но в таком случае пойдет больше материала на возведение стен. Боковым стенам, идущим параллельно стропилам, придается форма трапеции.
• Данный способ является разновидностью 1. Также при планировке учитываются стойки каркаса. В таком варианте крайние стойки на одной стороне выше, а на другой они ниже на определенную высоту.
• При одинаковой высоте стен на одной из стен устанавливаются вертикальные стойки необходимой высоты. На первый взгляд такая конструкция является нестабильной, так как стропильные треугольники имеют свободный ход вправо и влево. Но данная хлипкость конструкции устраняется при установке обрешетки каркаса и обшивания деревом фронтальной части кровли.
• Можно применять односкатные фермы. Такой способ достаточно хорош в том, что можно соорудить одну ферму, подогнать ее под нужные размеры и использовать ее как шаблон. А с помощью шаблона соорудить остальные фермы можно на земле. Существуют готовые стропильные фермы. Они идеально подогнаны для любого типа кровли. Для них достаточно только произвести установку и закрепление на мауэрлат. Далее можно свободно обшивать односкатную крышу обрешеткой.
• При возведении пристройки около дома используется данный метод. В таком случае с одной стороны пристройки могут быть запланированы стойки или стена, а с другой — у нас уже есть капитальная стенка готового здания. Крепление к ней можно произвести с помощью хорошо зафиксированного горизонтального прогона или же отдельных креплений, также выровненных по горизонтали. Все крепления на стене здания делаются выше стоек или стены противоположной стороны.

Источник: https://balki-v-interere.postroivsesam.info/novosti/kreplenie-stropil-k-balkam-perekrytiya-specialnymi-metallicheskimi-krepezhnymi-plastinami
