ИмхоДом › Форумы › руки из плечей › При монтаже навесных кухонных ящиков на din рейку, ее надо резать?В этой теме 13 участников и 18 ответов.

При монтаже навесных кухонных ящиков на din рейку, ее надо резать кусками под каждый ящик, или одну — на всю длину?

Просто если одну на всю длину, то ящики висят с наклоном.

Наклон влево, вппаво или вперед?

скорее вправо и вперед

Шкафы монтируются на короткие участки вот этих самых планок. Длина их примерно 7-10 см. Если есть какой то дефект стены с пустотой внутри (ну типа закрытое фанерой окно между кухней и ванной), тогда планка берется побольше ну 10-20 см. На одну планку монтируются по два ящика (один справа, другой слева). Потом шкафы подгоняются по высоте между собой, чтоб были вровень. Для этого что то там крутят отверткой ВНУТРИ шкафов на смонтированной уже на заводе подвеске. Потом шкафы между собой тоже свинчиваются болтами, для этого на боковых стенках есть отверстия, сделанные на заводе.

как все сложно. Всю жизь вешал прямо на стену, вроде ничего — висят.

Админ Пенсионер

Как вариант по-проще: вместо дин рейки, купите крючки под 90 град. (около 80мм длиной) с дюбелями. Там в подвесах, на шкафах, есть пазы, они в ширину около 5мм, вот в них и будут входить крючки.

Москва

бывают рейки не гладкие, а с насеченной границей меж кажым отверстием — их не пилят, а просто толамывают.. длина каждого сегмента — 4-5см..

тогда 7-10 — это 2 таких участка.. их можно закрепить на 2 дюбеля и повешать 2 шкафа.. если нужно вешать 1 шкаф в этом районе- хватит одного сегмента (шуруп должен быть будет под точкой крепления, и хорошо пришурупить — чтобы не крутилось от нагрузки)..

я ещё на всякий случай — делую мини-загиб верзних уголков кусочка планки к стене — тогда шкаф не может съехать вбок..

у «стандартного подвеса» внутри две крутилки

выше ниже — чтобы выставить верх/низ шкафов по уровню и дальше/ближе от стены — чтобы выровнять плоскость фасадов.

«на заводе» или нет — это не важно.. можно и самому прикрутить, и дырку под межсекционную стяжку сделать (после выставления по-уровню).

Ветеран-3

шкаф на дин-рейку?! чего только эти русские не придумают… ))))

Наука

psm, там не совсем дин-рейка. Просто похожая на нее, чуть боболее и чуть потолще железяка. Современный крепеж шкафчиков на нее и расчитан — позволяет двигать любую сторону шкафа по вертикали и отклонять шкаф от точки подвеса

При монтаже навесных кухонных ящиков на din рейку, ее надо резать кусками под каждый ящик, или одну — на всю длину?

Просто если одну на всю длину, то ящики висят с наклоном.

Давайте я расскажу как надо и как можно

Монтажная планка (крепёжная полоса), действительно, похожа на din-рейку. Выглядит она вот так (видны насечки про которые говорил Akor):

Если делать по уму, то ящики должны быть запазованы с задней стороны и в эти пазы вставлена ДВПО. Паз проходит на расстоянии 16мм от заднего края детали. Что это даёт? Это даёт возможность прижать весь верхний модуль к стене, чтобы избежать того самого наклона. В этом случае, монтажная планка ломается на отрезки по сантиметров 6 (на фотографии выше, это два деления) и каждый ящик вешается отдельно на две такие полоски. Это более трудоёмко, но гораздо более эстетично и, как говорится, по букварю.

Din 43880.

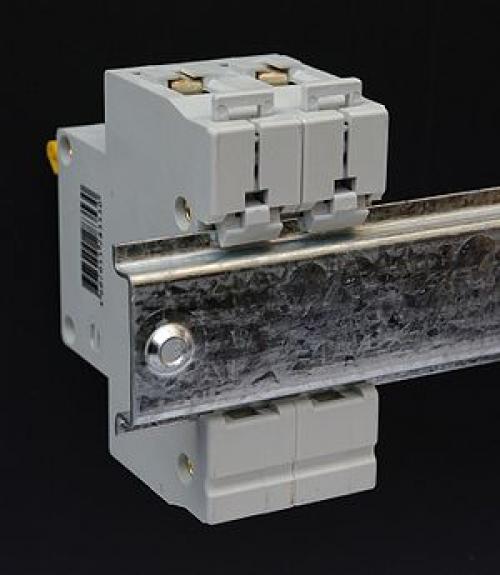

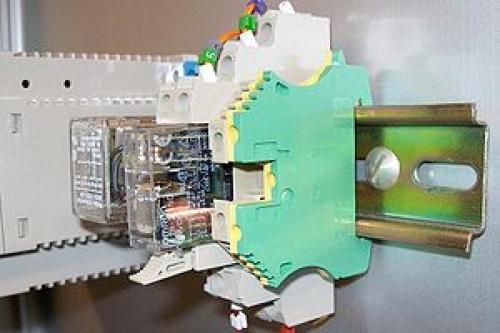

Оцинкованная перфорированная DIN-рейка с закреплёнными на ней устройствами

Вид сзади. Сверху установленных устройств видны петли, оттянув которые можно снять устройства с рейки

DIN -рейка  — обобщённое название металлического профиля, применяемого в электротехнике . В зависимости от требований (вес, прочность, сила тока, проводимого через клеммы заземления) выпускается либо стальная гальванизированная, либо алюминиевая. Бывает сплошная или с регулярным шагом перфорации, также существуют варианты с предварительной насечкой для облегчения разделки на определённую длину.

Выпускается в нескольких разновидностях, именуемых по схожести вида профиля с буквой английского алфавита .

Используется для крепления различного модульного оборудования ( автоматических выключателей , УЗО и др.) в электрических щитах , шкафах или установочных коробках. Использование реек вкупе с минимизацией элементов, применяемых в электротехнических изделиях, привело к появлению принципиально нового подхода в изготовлении аппаратуры — в компактных корпусах типового размера помещаются весьма сложные аппараты и приборы, подчас со встроенными микроконтроллерами .

Габаритные размеры Ω-реек

ТН35 — металлическая рейка шириной 35 мм специального профиля. Стандарт на данную рейку был разработан Немецким институтом стандартизации и впоследствии принят Международной электротехнической комиссией , а также в качестве Европейского стандарта (EN).

В России рейка ТН35 была введена национальным стандартом ГОСТ Р МЭК 60715-2003 «Аппаратура распределения и управления низковольтная. Установка и крепление на рейках электрических аппаратов в низковольтных комплектных устройствах распределения и управления».

Также существует рейка уменьшенного формата, как по толщине, так и по ширине профиля, — такие рейки обычно используются для установки малогабаритных клемм , а не аппаратов.

Материалом рейки могут быть сталь, медь, алюминий. Поверхность может быть обработана ( анодирование , гальванизация , оцинковка и другими способами).

Может быть как сплошной, так и перфорированной .

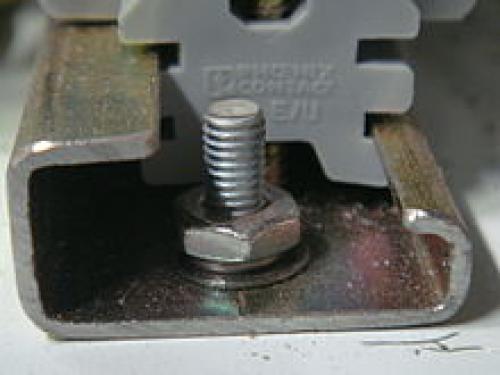

В рейках этого типа концы загнуты внутрь. Поэтому профиль такой рейки напоминает латинскую букву C. Рейку С типа обычно используются для установки аппаратных зажимов, клеммных колодок и пр. Ширина рейки составляет 32 мм, высота 15 мм.

Рейка G-типа

В рейках этого типа концы загнуты внутрь так же, как и в рейках C-типа, но при этом один конец меньше и ниже другого, поэтому профиль такой рейки напоминает латинскую букву G. Рейки G-типа используются для установки аппаратных зажимов, клеммных колодок и пр. Ширина рейки составляет 32 мм; высота длинного конца 15 мм; короткого 9 мм.

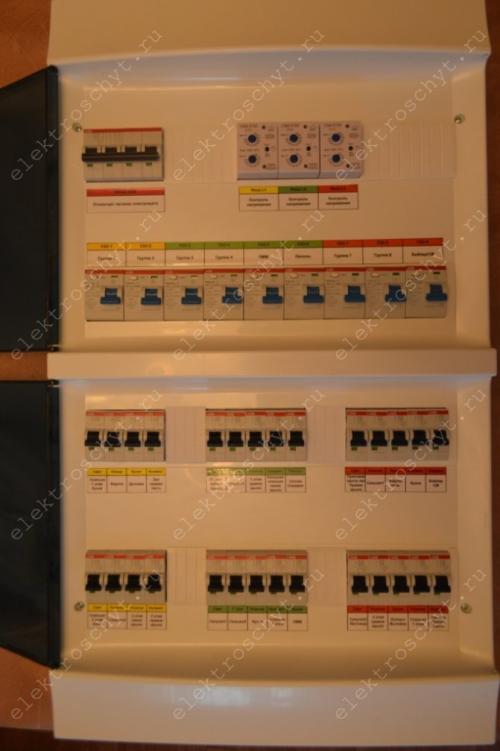

Расстояние между дин рейками в щите. Электрический щиток Mistral 41W . Пример сборки.

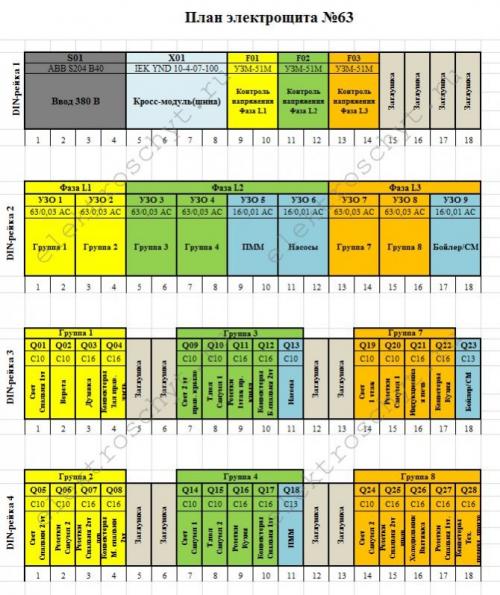

В продолжение статьи о навесных щитах ABB расскажу немного о сборке трехфазного щита на 72 модуля . Заранее перед сборкой щита, промаркировал приборы и подготовил план электрощита, который сделан в обычном Exelе.

Мне лишь остается в щитке всё расставить на дин-рейках по своим местам и подключить их между собой.

Отмечу, что подключать автоматы и УЗО в навесном щитке Mistral 41W из-за расстояния между дин-рейками в 125 мм , крайне неудобно, а проводом сечением 10 мм 2 — вдвойне .

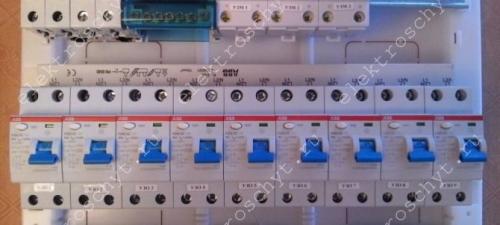

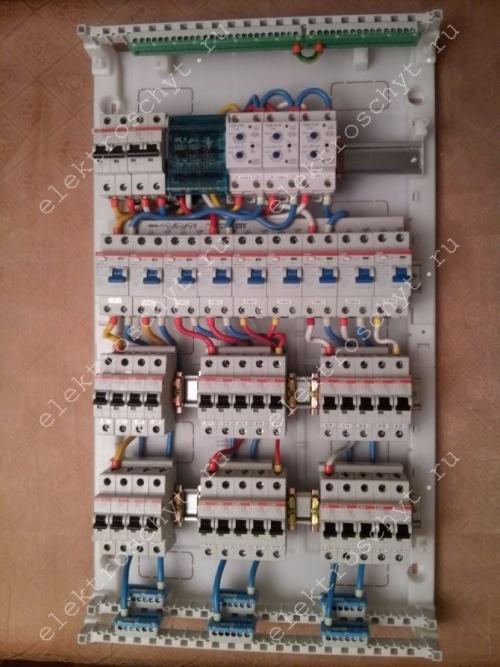

По подключению в щите УЗО, можно подумать, что электрический щит у нас однофазный, т.к. УЗО подключены целой гребенкой.

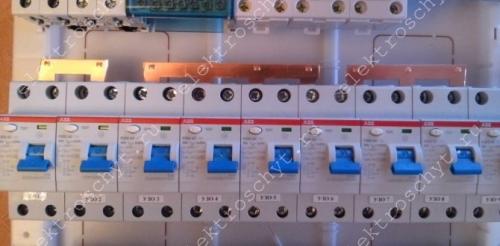

Но на самом деле, это конечно, не так. Медные шины внутри разрезаны в соответствии со схемой.

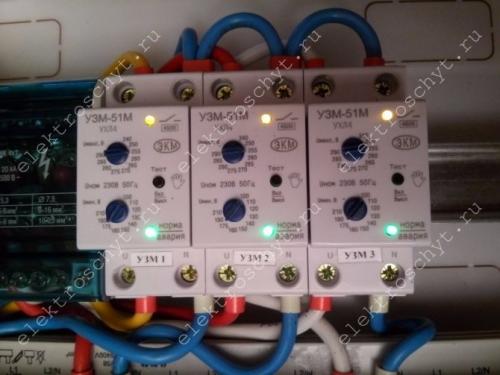

Отмечу установленные в каждой фазе щита УЗМ-51М для защиты от перенапряжений (повышенного и пониженного напряжения в электрической сети).

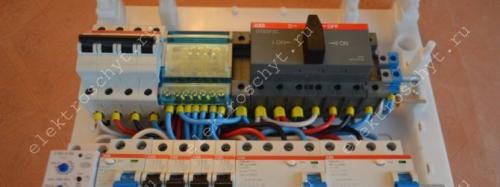

В другом навесном щите Mistral 41W установил реверсивный переключатель (рубильник) ABB для подключения щитка от генератора.

И вот здесь проявился еще один косяк — электрический щиток не очень глубокий. Ручка реверсивного рубильника мешала закрываться дверце щита, т.к. слишком высоко «выпирала» из под пластрона. Хотя с другой стороны, это может оказаться «плюсом» — габариты щита небольшие.

Эту проблему решил тем, что расположил реверсивный рубильник почти по центру щита Mistral, а дверцы у него немного выпуклые, что позволило ей все-таки закрыться, несмотря на «высокую» ручку переключателя.

А вот так выглядят, собранные навесные щиты ABB Mistral 41W на 72 модуля с зеленой и серой прозрачными дверцами.

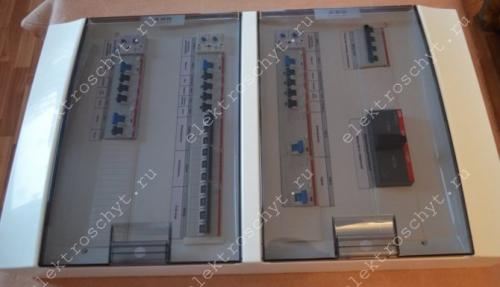

Они же, только с закрытыми дверцами. Один с серой прозрачной, другой Mistral 41W с зеленой прозрачной.

Общий вывод по навесным щитам Mistral 41W такой — если нет жестких ограничений по размерам, то однозначно брать навесной электрический щиток Mistral IP65 (его размеры больше, чем у Мистраль 41W), тем более разница в цене небольшая. Это прежде всего будет удобнее для вас — заказчиков, подключать кабели в щите более свободно.

Спасибо за внимание.

Собираю электрощиты для квартир, дач и коттеджей с автоматикой и без. Консультирую и обследую ремонты или другие объекты.

Корпуса щитов: Серия Mistral 41 (недорогие)

Щиты ABB серии Mistral 41

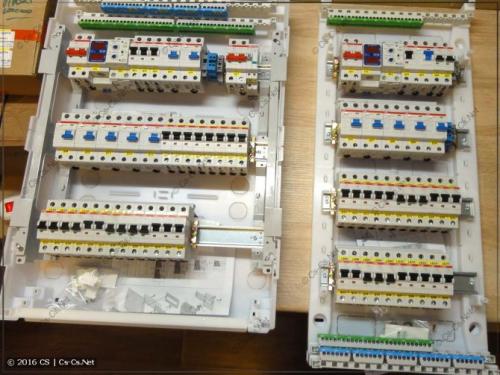

Вселенная надо мной издевается! =) Вот я прям недавно писал про мелкие щиты, в которых почему-то очень обожают выносить мозги, и тут как раз пошла волна их сборок (после волны подсчётов). Поясняю ещё раз: я не хочу обидеть людей и делить их на категории «ниже-выше»/»дорого-дёшево». Меня волнует только та закономерность, что чем дешевле щит, тем сильнее начинают им выносить мозги. И так как мне мои мозги дороги — то я выбираю более приятные варианты для сборки работы.

В общем, благодаря этим бюджетным щитам я окунулся в мир ‘2013 года и вспомнил то, как раньше собирал такие небольшие щиты пачками (по два-три за день). Руки у меня отвыкли от пластиковых корпусов, и я много на них матерился и понял для себя, что хочу идти выше и не возвращаться назад. Для меня эта волна простых щитов стала как бы взглядом назад и проверкой: хочу ли я идти вперёд (в неизвестность) или мне достаточно комфортно устроить свою жопу и жить только ради зарабатывания денег (и делать что попроще)?

Но зато мне удалось поюзать корпуса серии Mistral IP41, которые сделаны как замена серии Europa/Unibox, которая дизайнилась в 80х годах прошлого века и давно морально устарела. Правда Владимир Гореликов (который отвечает за эти щиты в ABB) говорит, что народ всё равно упорно продолжает заказывать Europa, потому что типа дешевле (а на самом деле потому что как в проектах под копирку всё писали, так и пишут до сих пор… может мне за пару миллионов сделать им новую копирку?). На самом деле Mistral Дороже Europa, но у Europa нет никаких шинок в комплекте, а у Mistral — завались! И за сумму чуть дороже вы получаете щиток посовременнее и ещё и с шинками.

Ширина модуля. Особенности применения

ДИН рейка – это зарубежное изобретение, получившее свое название от немецкого стандарта, обозначаемого как DIN 43880-1988. У нас в стране их применение регламентируется ГОСТом Р МЭК 60715-2003 года. Эти изделия иногда называют монтажным рельсом. Полное название выглядит так: «рейка монтажная для фиксации защитных устройств в низковольтном оборудовании распределения и управления электрическими сетями».

В соответствии с этим определением область ее применения распространяется на следующие случаи:

• необходимость установки в распределительном шкафу электрических счетчиков и других образцов измерительной аппаратуры;
• потребность в размещении там же защитного оборудования (УЗО, дифавтоматов, реле напряжения и тому подобное);
• при желании вмонтировать в шкаф специальную соединительную фурнитуру.

Решающий фактор, определяющий вместимость такой рейки – ширина модуля автомата или подобного ему защитного оборудования, устанавливаемого на ее основании.

При оценке ширины автоматов исходят из конкретного числа используемых в щитке защитных приборов, которые могут иметь однополюсное или многополюсное исполнение. Второй вариант касается трехфазных сетей. В общем случае ее применение ограничено именно этим набором функций, но в отдельных ситуациях возможны и другие направления использования дин рейки.

Размеры и способ установки

В бытовых условиях традиционно применяются стандартные планки с шириной профиля 35 мм (ТН 35), имеющие высоту полочки порядка 7,5 мм. Различные исполнения изделия могут отличаться по заявленной толщины профиля (1-1,5 мм) и диаметру набитых при перфорации отверстий (4 или 5 мм). Для их крепления на направляющих распределительного щитка потребуются болты соответствующего типоразмера.

Установочное изделие фиксируется в двух крайних точках планки таким образом, чтобы не образовывалось частей, выступающих за срез направляющих. То есть по длине заготовки подбираются точно по размеру, для чего боковые излишки заранее отрезаются.

В труднодоступных местах со сложными условиями работы с модульным оборудованием допускается устанавливать держатели для-дин реек особой конструкции. Такие направляющие при желании позволяют повернуть их на удобный угол.

Размер 1 модуля автомата. Размеры одного модуля автоматического выключателя

Описание параметра «Ширина в модулях (для модульных исполнений)»

Электротехническое оборудование, выполненное в модульном форм-факторе (модульное оборудование), имеет стандартизированные размеры элементов и предназначено, в первую очередь, для работы в жилых, общественных и административных зданиях.

Модульное оборудование позволяет компактно разместить все необходимые устройства в электрическом щитке, упрощает и ускоряет монтаж и техническое обслуживание установок. Имеет эстетичный внешний вид.

Определяющей характеристикой модульного оборудования является количество занимаемых модулей в щитке. Все щитки для модульных устройств имеют, ограниченное производителем, количество мест для установки оборудования.
Например (см.рисунок): ЩРВ-12 – щиток распределительный встраиваемый на 12 модулей.

Занимающим один модуль в щитке принято считать устройство имеющее ширину 18мм(17,5мм) . Если устройство имеет ширину 36мм – то считают, что оно занимает 2 модуля. У некоторых производителей стандартная ширина модуля может отличаться от 18мм (в частности у Schneider Electric – 1mod=9мм).
Например (см.рисунок): в щитке смонтированы: 1-н двухполюсный дифференциальный автомат шириной 4 модуля и 8 однофазных автоматов шириной по 1 модулю.

Предупреждение

Для загрузки документа зарегистрируйтесь или зайдите в свой аккаунт.

Размер однополюсного автомата. Принцип работы

Однополюсные выключатели (IEK) ГОСТ Р 50345-99 являются важной частью электрической распределительной системы, т. к. помогают безопасно управлять ответвлениями от панели распределительного щитка. В основном они используются для подачи питания 120 Вольт, в то время как двухполюсные подводят 240 Вольт к схеме. Однополюсные автоматы выпускаются в широком диапазоне, в магазине можно купить 16, 20-ти и 30-ти Ампер автомат. Наиболее распространен однополюсный автоматический выключатель на 16А и 25А.

Фото — однополюсный автомат ABB

Схема однополюсного выключателя, как и двухполюсного, рассчитана для защиты электрических сетей и приборов, подключенных к ним. Дифференциальный прибор (дифавтомат) отключает нагрузку, когда она превышает допустимую норму. При этом отключение электричества также может произойти в момент короткого замыкания системы, или если перегружена параллельная сеть.

Фото — приборный корпус с однополюсными автоматами

Это необходимое устройство на даче или дома. Достоинства однополюсного УЗО с независимым подключением:

1. Защита электрических приборов от скачков напряжения. Также устройство контролирует количество аппаратов, подключенных к локальной сети, и при возникающей перегрузке – прекращает подачу тока. Если бы это не осуществлялось, то появилась бы вероятность возгорания проводки;
2. Защита проводки в квартире от перегрузки;
3. Доступность – устройство стоит дешевле, нежели двухполюсный электроавтомат.

Некоторые контакторы оснащены также тепловым механизмом реагирования. Их называют однополюсный термомагнитный автомат. Подобные системы можно ставить в сетях, которые при перегрузке нагреваются и могут загореться.

Ширина автомата шнайдер. SCHNEIDER EASY9. Обзор серии модульных распределительных устройств c высоким качеством сборки

Разработчики Schneider Easy9 cделали упор на легкость и простоту установки своих модульных приборов. Каждое изделие серии, начиная от автоматических выключателей (АВ) и заканчивая устройством защиты от импульсного перенапряжения (УЗИП), согласовано между собой в плане подключения и защитных функций.

Серию отличает не только высокое качество, сертифицированное по стандарту ISO 9000, но и доступная цена.

Автоматические выключатели

Для базовой защиты от короткого замыкания и перегрузок используют автоматические выключатели (АВ). В линейке есть 1-, 2-, 3- и 4-полюсные модели для бытовой и промышленной эксплуатации. Существуют изделия на 4,5 кА с номинальным током от 6 до 63 А и вариации на 6 кА (для вводных выключателей в этажных распределительных щитах) с номинальным током от 25 до 63 А.

Масса прибора зависит от количества полюсов:

• 1 полюс — 96–106 г;
• 2 — 212 г;
• 3 — 318 г;
• 4 — 424 г.

Это указывает на достаточное содержание внутри металлических элементов, а значит, и на качество продукции.

На передней панели устройства сразу видна рукоятка с индикацией I/O, то есть включенного и отключенного состояния АВ. Питание можно подвести сверху или снизу. Устройство приобретает любое установочное положение от 0 до 360°, что существенно облегчает его монтаж в распределительном щите.

АВ серии Schneider Easy9 работают в номинальном напряжении 230 и 400 В переменного тока с рабочей частотой 50/60 Гц. Степень защиты открытого аппарата — IP20, то есть он закрыт от попадания внутрь твердых частиц более 12 мм длиной, но абсолютно открыт к проникновению влаги. Для аппарата в модульном шкафу — IP40.

Преимущества АВ этой линейки:

• механизм быстрого включения уменьшает вероятность плавления контактов во время включения под напряжением;
• заклепка из металла посреди корпуса препятствует изменению характеристик устройства после аварийного отключения;

• лицевая панель монолитная, что дополнительно защищает пользователя от поражения током из-за неосторожности;
• в заклемленном пространстве расположены защитные шторки, не позволяющие подключить АВ неправильно.

При коротком замыкании прибор разрывает только фазу, что защищает подключенную технику от неисправностей. Но важно помнить, что нуль остается включенным, поэтому самостоятельно выяснять причину замыкания не стоит. Если все же это необходимо сделать, то следует полностью обесточить всю линию.

Из-за такой конструкции включать свет можно сразу после срабатывания АВ.

На автоматические выключатели EZ9 возможно установить пломбирующую клеммную заглушку. Она нужна для защиты от несанкционированного доступа к контактам прибора и хищения электроэнергии.

Выключатели дифференциального тока

ВДТ на 4,5 кА типа А и АС с верхним подводом питания предназначены для защиты людей от удара электрическим током при прямом (30 мА) или косвенном прикосновении (100–300мА). Также прибор предохраняет электропроводку и электроустановки от возгорания в случае возникновения утечки.

Устройство способно обеспечивать защиту как при наличии, так и при отсутствии заземления. Следует обратить внимание, что номинальный ток ВДТ должен быть выше или равен току вышестоящего АВ. ВДТ срабатывает при достижении номинального тока короткого замыкания в отметке 4500 А.

Изделие с 2 полюсами весит 125 г, работает под напряжением 230 В и с частотой 50 Гц. ВДТ с 4 полюсами имеет массу 375 г, напряжение тока 400 В, частоту — 50 Гц.

На передней панели находятся ручка и кнопка проверки. Для обеспечения полной безопасности рекомендуется проводить тестирование каждый месяц. При нажатии на кнопку исправный прибор выключится и обесточит линию.

Устройства серии Schneider Easy9 очень долговечны. Количество циклов включения и отключения достигает 2000. Облегченный корпус имеет повышенную теплоотдачу, что предотвращает перегрев контактов при больших токах.

Существует в серии и автоматический выключатель дифференциального тока (АВДТ). Он совмещает функции АВ и ВДТ. Есть и компактная модель АВДТ с шириной модуля всего 18 мм, что значительно экономит место в щитке.

Защита от перепадов напряжения

Почти вся бытовая техника, особенно электроника, очень чувствительна к импульсным скачкам напряжения, которые возникают из-за аварии, удара молнии или обрыва нуля. Устройство защиты от импульсных перенапряжений (УЗИП) уменьшает перепад напряжения до безопасного уровня. А реле напряжения прекращает питание электроприборов во время критичного изменения вольтажа.

Реле напряжения серии Schneider Easy9 работает при номинальном токе 40 А, напряжении 230 В, частоте тока 50 Гц и состоит из двух модулей. Верхний порог размыкания цепи составляет 265 В переменного тока, а верхний порог соединения — 253 В. Нижний порог размыкания цепи равен 50–160 В, нижний порог соединения — 195 В.

Предустановленное время выдержки прибора — 30 ± 5с. Он рассчитан на 12 000 циклов включения и выключения. Вес устройства 280 г.
